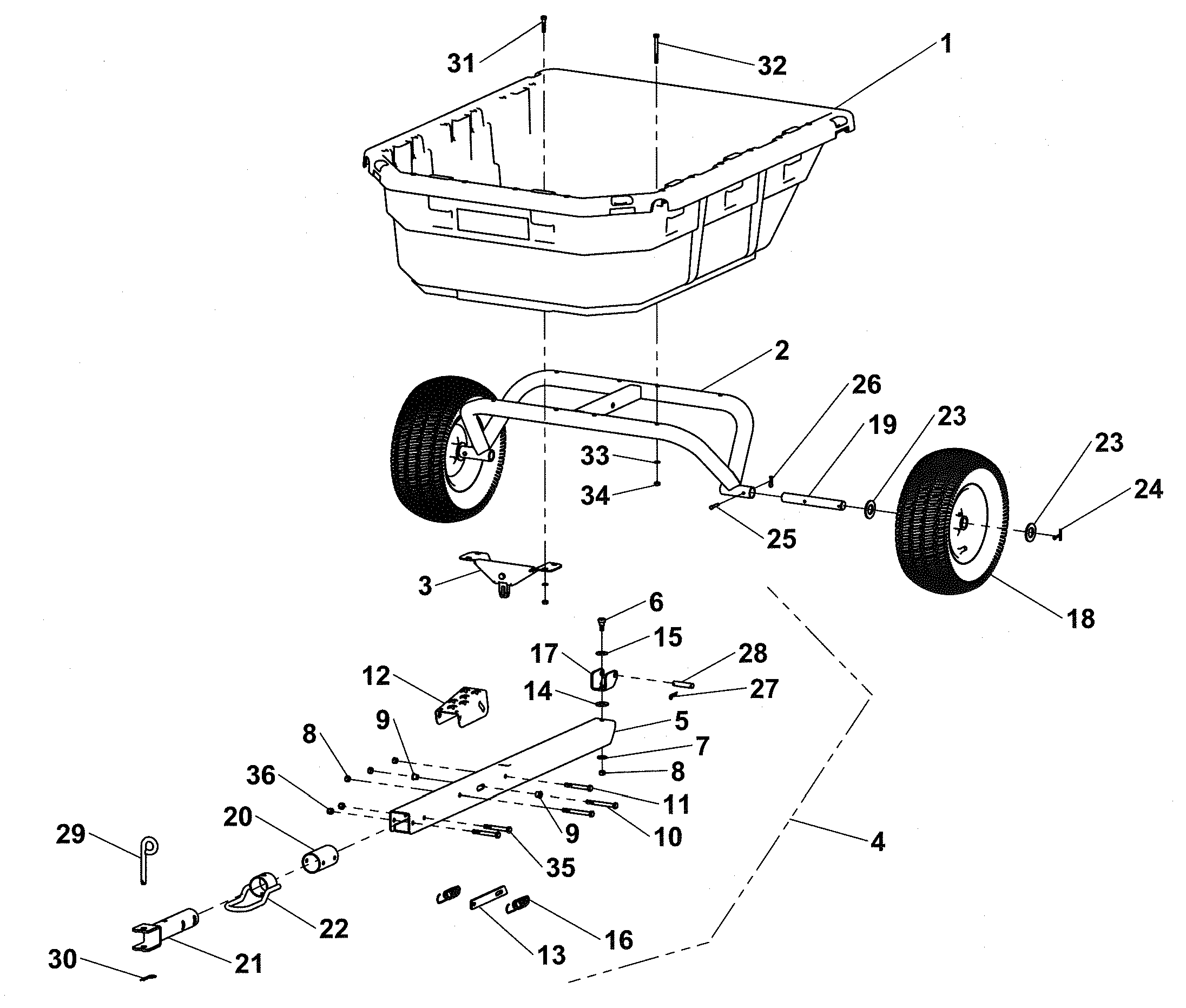

Vue Éclatée 4048 HYB version 2014
Retrouvez les pièces détachées, références et repères disponibles pour 4048 HYB version 2014.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 311161 | Benne | Disponible | Voir la pièce |
| 2 | 6000320 | Chassis | Disponible | Voir la pièce |
| 3 | 6000311 | Support | Disponible | Voir la pièce |
| 4 | 6000323 | Ensemble timon | Disponible | Voir la pièce |
| 5 | 6000322 | Timon | Disponible | Voir la pièce |
| 6 | 6000369 | Vis | Disponible | Voir la pièce |
| 7 | 3000720 | Rondelle | Disponible | Voir la pièce |
| 8 | 300061 | Ecrou | Disponible | Voir la pièce |
| 8 | 300061 | Ecrou | Disponible | Voir la pièce |
| 9 | 6000324 | Douille | Disponible | Voir la pièce |
| 9 | 6000324 | Douille | Disponible | Voir la pièce |
| 10 | 6000370 | Vis | Disponible | Voir la pièce |
| 11 | 300055 | Vis | Disponible | Voir la pièce |
| 12 | 6000305 | Pédale | Disponible | Voir la pièce |
| 13 | 6000309 | Loquet | Disponible | Voir la pièce |
| 14 | 300075 | Rondelle | Disponible | Voir la pièce |
| 15 | 6000368 | Rondelle | Disponible | Voir la pièce |
| 16 | 6000325 | Ressort | Disponible | Voir la pièce |
| 17 | 6000321 | Chape | Disponible | Voir la pièce |
| 18 | 6000301 | Roue | Disponible | Voir la pièce |
| 19 | 6000367 | Essieu | Disponible | Voir la pièce |
| 20 | 6000379 | Douille d | Disponible | Voir la pièce |
| 21 | 6000534 | Attelage | Disponible | Voir la pièce |
| 22 | 6000536 | Maintien | Disponible | Voir la pièce |
| 23 | 300076 | Rondelle | Disponible | Voir la pièce |
| 23 | 300076 | Rondelle | Disponible | Voir la pièce |
| 24 | 300087 | Goupille | Disponible | Voir la pièce |
| 25 | 3000811 | Goupille | Disponible | Voir la pièce |
| 26 | 3000812 | Goupille | Disponible | Voir la pièce |
| 27 | 6000372 | Goupille | Disponible | Voir la pièce |
| 28 | 6000371 | Goupille | Disponible | Voir la pièce |
| 29 | 6000533 | Goupille attelage | Disponible | Voir la pièce |
| 30 | 300084 | Goupille | Disponible | Voir la pièce |
| 31 | 3000528 | Vis | Disponible | Voir la pièce |
| 32 | 6000373 | Vis | Disponible | Voir la pièce |
| 33 | 6000409 | Rondelle | Disponible | Voir la pièce |
| 34 | 6000410 | Ecrou | Disponible | Voir la pièce |
| 35 | 6000378 | Vis | Disponible | Voir la pièce |
| 36 | 310061 | Ecrou | Disponible | Voir la pièce |
