Vue Éclatée SR 38 B45
Retrouvez les pièces détachées, références et repères disponibles pour SR 38 B45.

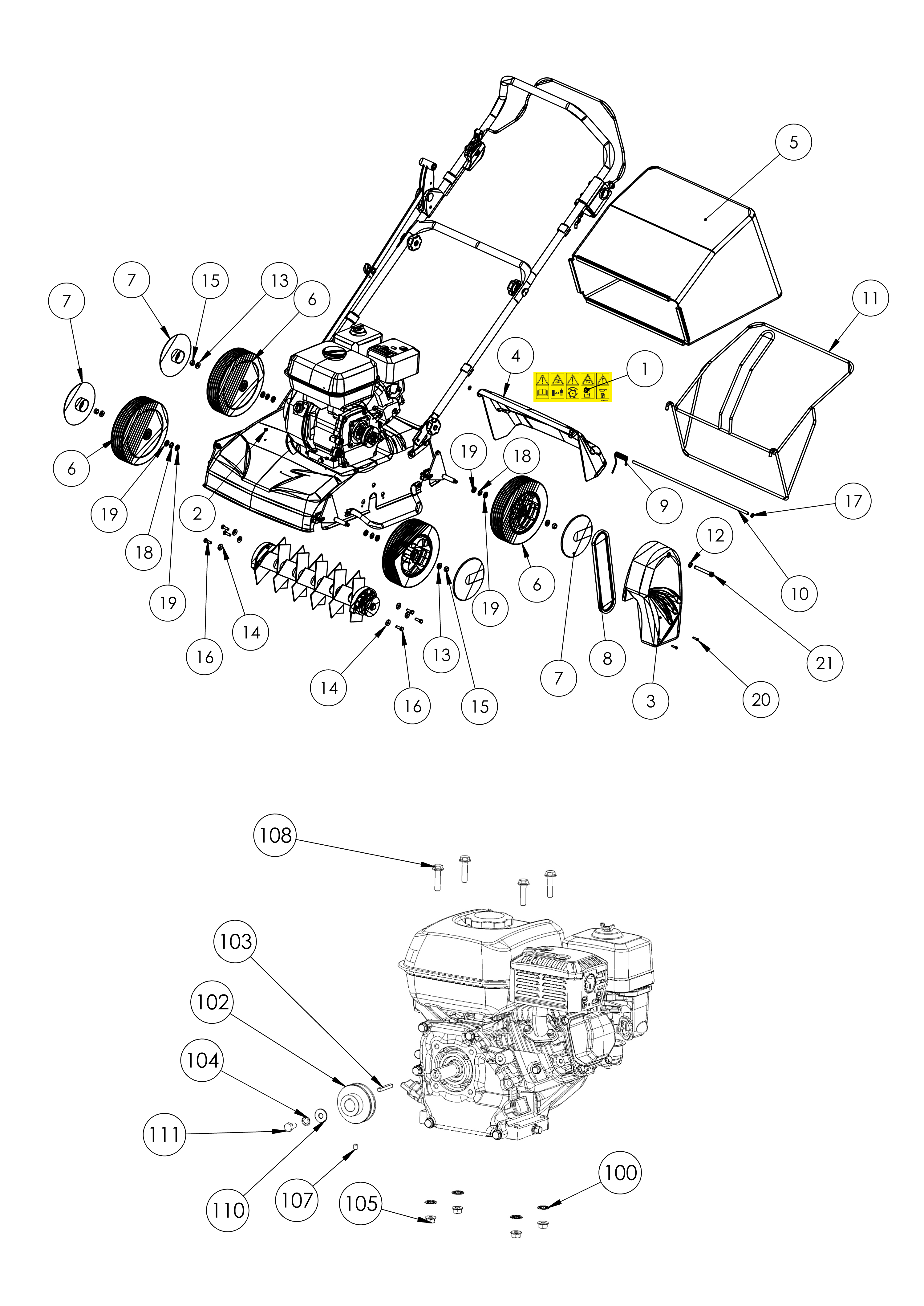

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK503000071 | Etiquette | Disponible | Voir la pièce |
| 2 | KVK341000030 | Bouchon | Disponible | Voir la pièce |
| 3 | KVK340000086 | Capot courroie | Disponible | Voir la pièce |
| 4 | KVK340000084 | Porte (protection) | Disponible | Voir la pièce |
| 5 | KVK320070006 | Bac | Disponible | Voir la pièce |
| 6 | KVK309000045 | Roue | Disponible | Voir la pièce |
| 6 | KVK309000045 | Roue | Disponible | Voir la pièce |
| 6 | KVK309000045 | Roue | Disponible | Voir la pièce |
| 7 | KVK309000034 | Enjoliveur | Disponible | Voir la pièce |
| 7 | KVK309000034 | Enjoliveur | Disponible | Voir la pièce |
| 7 | KVK309000034 | Enjoliveur | Disponible | Voir la pièce |
| 8 | KVK306030047 | Courroie | Disponible | Voir la pièce |
| 9 | KVK305010024 | Ressort | Disponible | Voir la pièce |
| 10 | KVK305000056 | Tige | Disponible | Voir la pièce |
| 11 | KVK305000055 | Châssis | Disponible | Voir la pièce |
| 12 | KVK300440801 | Rondelle | Disponible | Voir la pièce |
| 13 | KVK300400802 | Rondelle | Disponible | Voir la pièce |
| 13 | KVK300400802 | Rondelle | Disponible | Voir la pièce |
| 14 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 14 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 15 | KVK300200801 | Ecrou | Disponible | Voir la pièce |
| 15 | KVK300200801 | Ecrou | Disponible | Voir la pièce |
| 16 | KVK300010613 | Vis | Disponible | Voir la pièce |
| 16 | KVK300010613 | Vis | Disponible | Voir la pièce |
| 17 | KV0300460701 | Rondelle | Disponible | Voir la pièce |
| 18 | KV0300421202 | Rondelle | Disponible | Voir la pièce |
| 18 | KV0300421202 | Rondelle | Disponible | Voir la pièce |
| 19 | KV0300411302 | Epaisseur | Disponible | Voir la pièce |
| 19 | KV0300411302 | Epaisseur | Disponible | Voir la pièce |
| 19 | KV0300411302 | Epaisseur | Disponible | Voir la pièce |
| 19 | KV0300411302 | Epaisseur | Disponible | Voir la pièce |
| 20 | KV0300070301 | Vis | Disponible | Voir la pièce |
| 21 | KV0300060514 | Vis | Disponible | Voir la pièce |
| 100 | KVK340000094 | Rondelle | Disponible | Voir la pièce |
| 102 | KVK302030106 | Poulie | Disponible | Voir la pièce |
| 103 | KV0301040051R | Clavette | Non reliée | |
| 104 | KVK300440801 | Rondelle | Disponible | Voir la pièce |
| 105 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 107 | KVK300040601 | Vis | Disponible | Voir la pièce |
| 108 | KVK300010831 | Vis | Disponible | Voir la pièce |
| 110 | KV0300400803 | Rondelle | Disponible | Voir la pièce |
| 111 | KV0300060513 | Vis | Disponible | Voir la pièce |

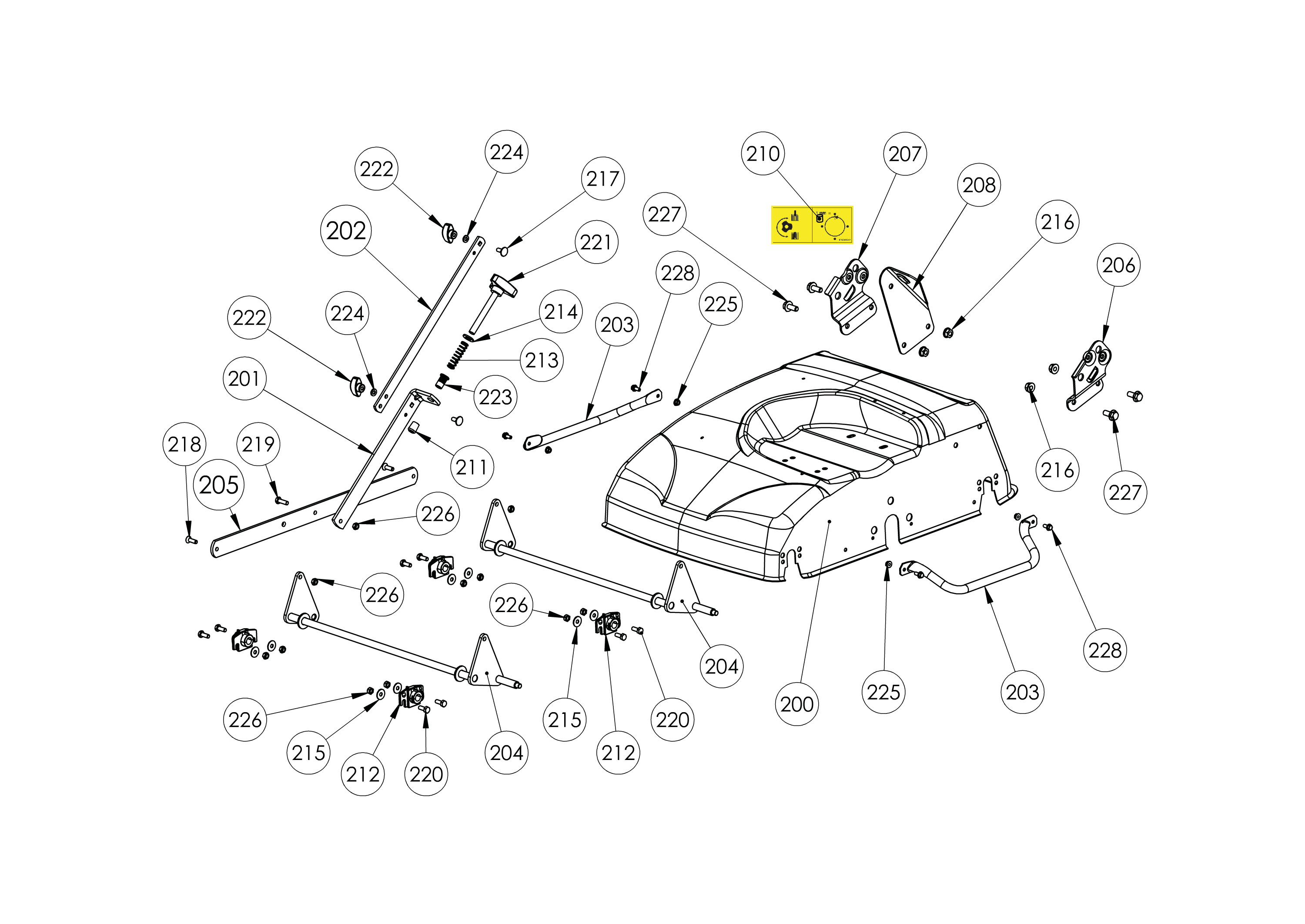

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | KVKI02060701 | Chassis | Disponible | Voir la pièce |
| 201 | KVKI02061613 | Axe | Disponible | Voir la pièce |
| 202 | KVKI02061612 | Axe | Disponible | Voir la pièce |
| 203 | KVKI02061610 | Protection | Disponible | Voir la pièce |
| 203 | KVKI02061610 | Protection | Disponible | Voir la pièce |
| 204 | KVKI02061607 | Assieu | Disponible | Voir la pièce |
| 204 | KVKI02061607 | Assieu | Disponible | Voir la pièce |
| 205 | KVKI02061606 | Tige de connexion | Disponible | Voir la pièce |
| 206 | KVKI02061603 | Support | Disponible | Voir la pièce |
| 207 | KVKI02061602 | Support | Disponible | Voir la pièce |
| 208 | KVKI02061601 | Levier de regulation | Disponible | Voir la pièce |
| 210 | KVK503000069 | Etiquette | Disponible | Voir la pièce |
| 211 | KVK341000006 | Couvercle | Disponible | Voir la pièce |
| 212 | KVK340000081 | Roulement | Disponible | Voir la pièce |
| 212 | KVK340000081 | Roulement | Disponible | Voir la pièce |
| 213 | KVK305020012 | Ressort | Disponible | Voir la pièce |
| 214 | KVK300401004 | Rondelle | Disponible | Voir la pièce |
| 215 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 215 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 216 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 216 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 217 | KVK300080601 | Vis | Disponible | Voir la pièce |
| 218 | KVK300030604 | Vis | Disponible | Voir la pièce |
| 219 | KVK300010613 | Vis | Disponible | Voir la pièce |
| 220 | KVK300010605 | Vis | Disponible | Voir la pièce |
| 220 | KVK300010605 | Vis | Disponible | Voir la pièce |
| 221 | KV0300801002 | Levier | Disponible | Voir la pièce |
| 222 | KV0300800601 | Poignée | Disponible | Voir la pièce |
| 222 | KV0300800601 | Poignée | Disponible | Voir la pièce |
| 223 | KV0300601002 | Insert | Disponible | Voir la pièce |
| 224 | KV0300440601 | Rondelle | Disponible | Voir la pièce |
| 224 | KV0300440601 | Rondelle | Disponible | Voir la pièce |
| 225 | KV0300260501 | Ecrou | Disponible | Voir la pièce |
| 225 | KV0300260501 | Ecrou | Disponible | Voir la pièce |
| 226 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 226 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 226 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 226 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 227 | KV0300010816 | Vis | Disponible | Voir la pièce |
| 227 | KV0300010816 | Vis | Disponible | Voir la pièce |
| 228 | KV0300010505 | Vis | Disponible | Voir la pièce |
| 228 | KV0300010505 | Vis | Disponible | Voir la pièce |

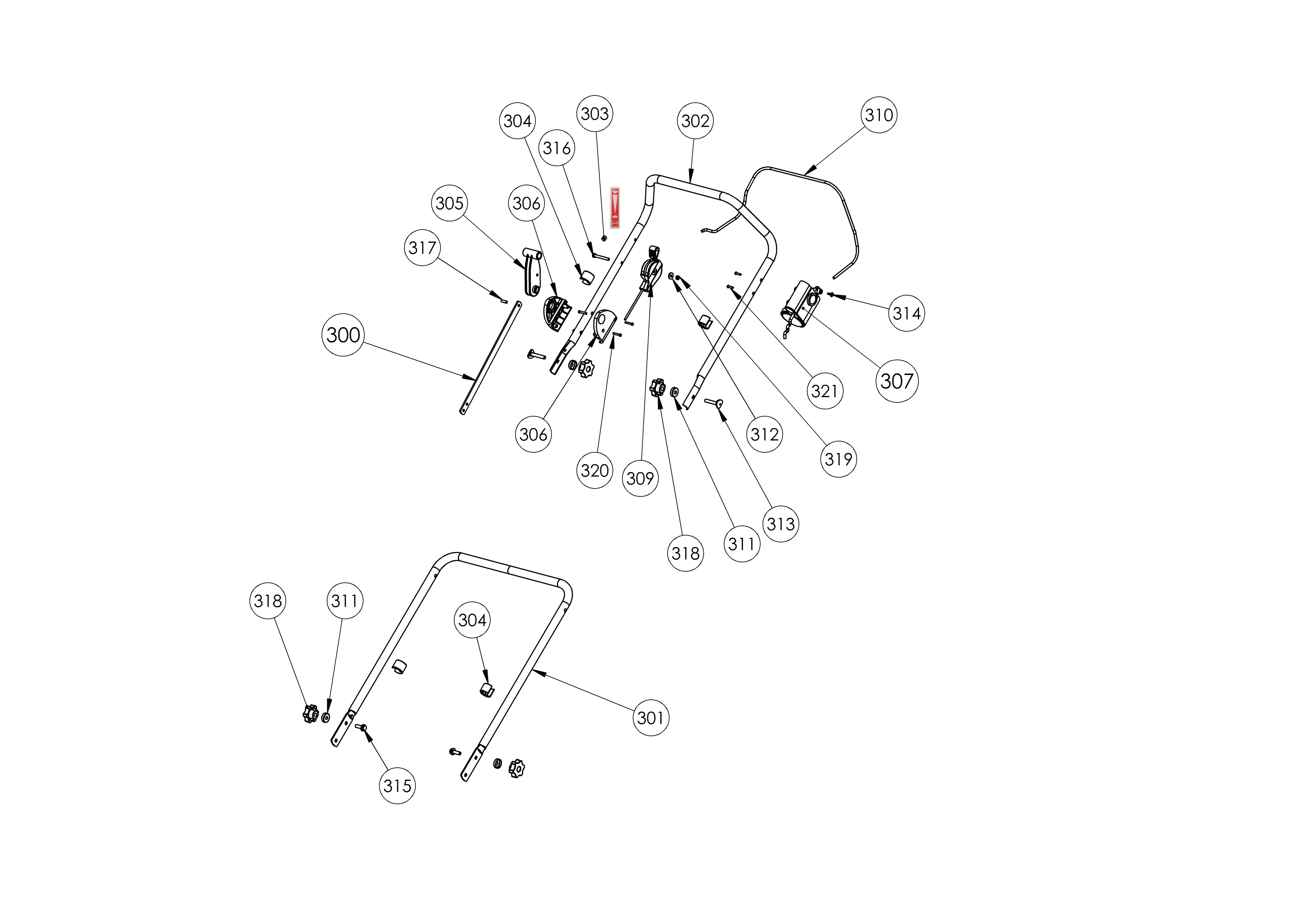

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KVKI02061611 | Tige | Disponible | Voir la pièce |
| 301 | KVKI02061609 | Guidon inferieur | Disponible | Voir la pièce |
| 302 | KVKI02061608 | Guidon superieur | Disponible | Voir la pièce |
| 303 | KVK503000031 | Etiquette | Disponible | Voir la pièce |
| 304 | KVK340000092 | Bande | Disponible | Voir la pièce |
| 304 | KVK340000092 | Bande | Disponible | Voir la pièce |
| 305 | KVK340000083 | Levier | Disponible | Voir la pièce |
| 306 | KVK340000082 | Support levier | Disponible | Voir la pièce |
| 306 | KVK340000082 | Support levier | Disponible | Voir la pièce |
| 307 | KVK308060027 | Levier | Disponible | Voir la pièce |
| 309 | KVK308040029 | Manette gaz | Disponible | Voir la pièce |
| 310 | KVK305000057 | Levier | Disponible | Voir la pièce |
| 311 | KVK300410802 | Bague | Disponible | Voir la pièce |
| 311 | KVK300410802 | Bague | Disponible | Voir la pièce |
| 312 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 313 | KVK300090803 | Vis | Disponible | Voir la pièce |
| 314 | KVK300080401 | Vis | Disponible | Voir la pièce |
| 315 | KVK300010801 | Vis | Disponible | Voir la pièce |
| 316 | KVK300010608 | Vis | Disponible | Voir la pièce |
| 317 | KV0301090008 | Goupille | Disponible | Voir la pièce |
| 318 | KV0300800803 | Poignée | Disponible | Voir la pièce |
| 318 | KV0300800803 | Poignée | Disponible | Voir la pièce |
| 319 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 320 | KV0300090407 | Vis | Disponible | Voir la pièce |
| 321 | KV0300070301 | Vis | Disponible | Voir la pièce |

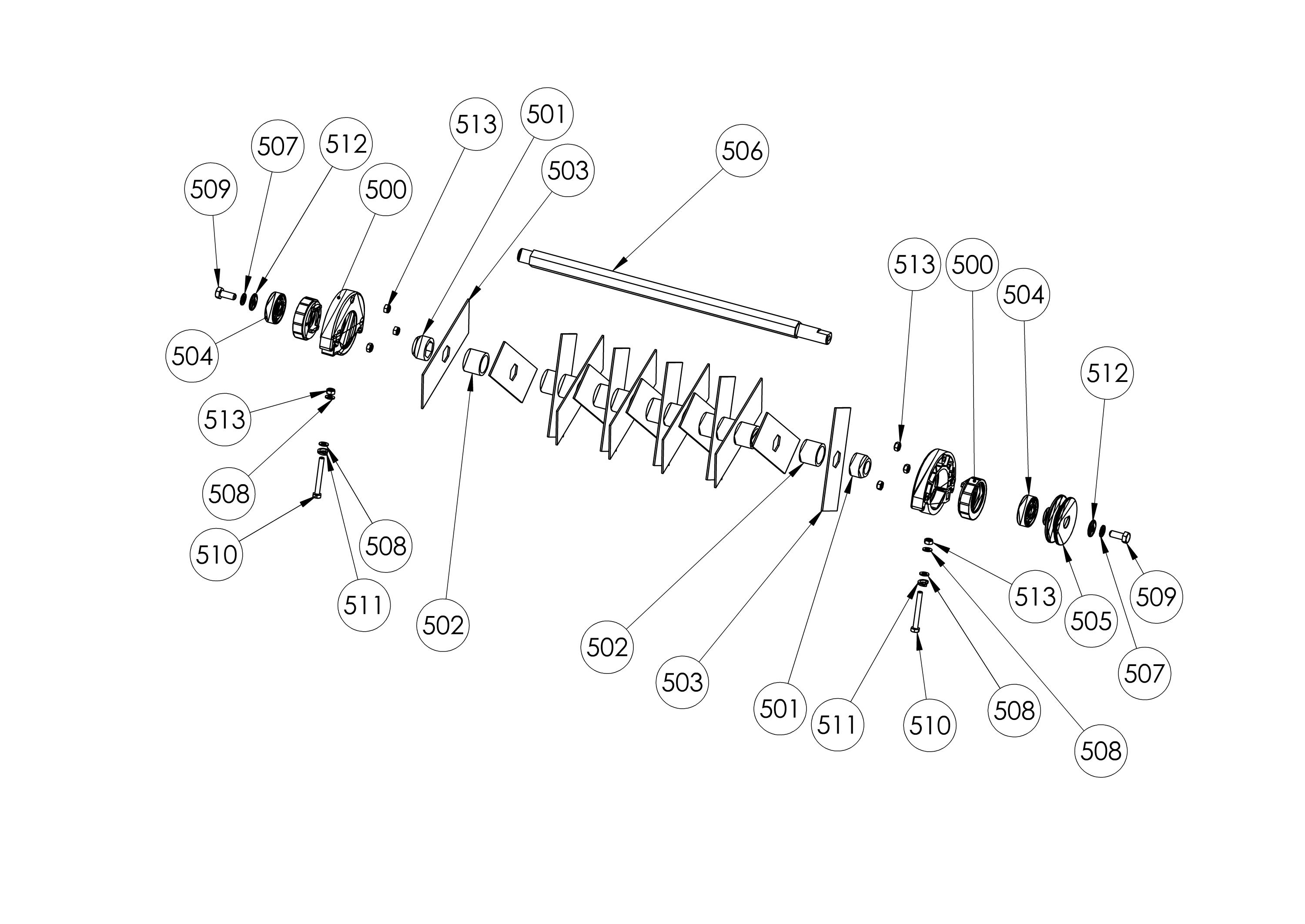

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KVKZ01080001 | Douille avec flasque | Disponible | Voir la pièce |
| 500 | KVKZ01080001 | Douille avec flasque | Disponible | Voir la pièce |
| 501 | KVK340000078 | Entretoise | Disponible | Voir la pièce |
| 501 | KVK340000078 | Entretoise | Disponible | Voir la pièce |
| 502 | KVK340000077 | Entretoise | Disponible | Voir la pièce |
| 502 | KVK340000077 | Entretoise | Disponible | Voir la pièce |
| 503 | KVKZ01080004 | Couteau | Disponible | Voir la pièce |
| 503 | KVKZ01080004 | Couteau | Disponible | Voir la pièce |
| 504 | KVK306010019 | Roulement | Disponible | Voir la pièce |
| 504 | KVK306010019 | Roulement | Disponible | Voir la pièce |
| 505 | KVK302030107 | Poulie | Disponible | Voir la pièce |
| 506 | KVK302010095 | Axe | Disponible | Voir la pièce |
| 507 | KVK300440801 | Rondelle | Disponible | Voir la pièce |
| 507 | KVK300440801 | Rondelle | Disponible | Voir la pièce |
| 508 | KVK300400603 | Rondelle | Disponible | Voir la pièce |
| 508 | KVK300400603 | Rondelle | Disponible | Voir la pièce |
| 508 | KVK300400603 | Rondelle | Disponible | Voir la pièce |
| 508 | KVK300400603 | Rondelle | Disponible | Voir la pièce |
| 509 | KVK300010815 | Vis | Disponible | Voir la pièce |
| 509 | KVK300010815 | Vis | Disponible | Voir la pièce |
| 510 | KVK300010608 | Vis | Disponible | Voir la pièce |
| 510 | KVK300010608 | Vis | Disponible | Voir la pièce |
| 511 | KV0300450601 | Rondelle | Disponible | Voir la pièce |
| 511 | KV0300450601 | Rondelle | Disponible | Voir la pièce |
| 512 | KV0300400803 | Rondelle | Disponible | Voir la pièce |
| 512 | KV0300400803 | Rondelle | Disponible | Voir la pièce |
| 513 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 513 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 513 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
| 513 | KV0300210602 | Ecrou | Disponible | Voir la pièce |
