Vue Éclatée GS 51
Retrouvez les pièces détachées, références et repères disponibles pour GS 51.

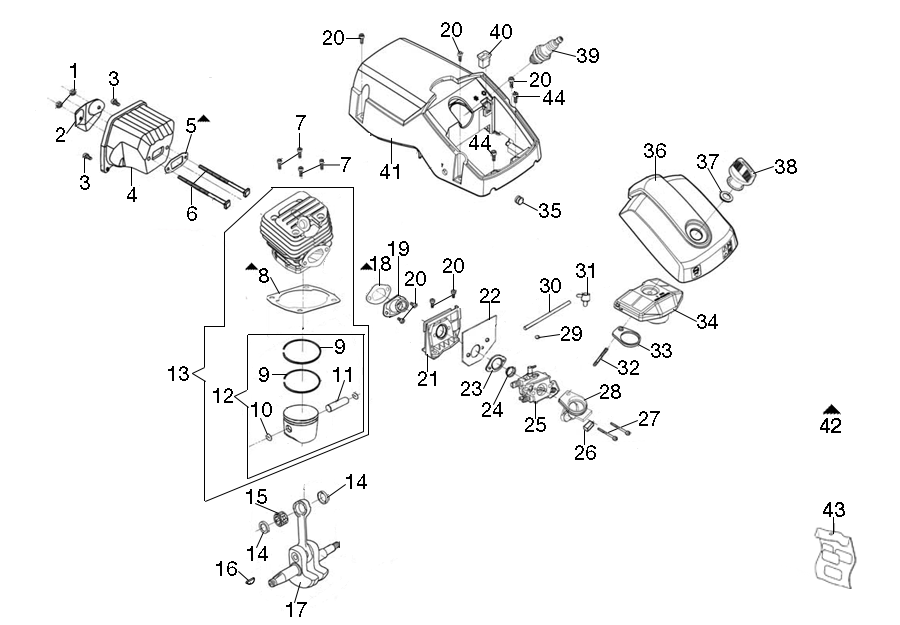

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PY000017 | Ecrou | Disponible | Voir la pièce |
| 2 | PY000076 | Couvercle | Disponible | Voir la pièce |
| 3 | PY000006 | Vis | Disponible | Voir la pièce |
| 3 | PY000006 | Vis | Disponible | Voir la pièce |
| 4 | PY000124 | Pot | Disponible | Voir la pièce |
| 5 | PY000087 | Joint | Disponible | Voir la pièce |
| 6 | PY000102 | Boulon | Disponible | Voir la pièce |
| 7 | PY000008 | Vis | Disponible | Voir la pièce |
| 7 | PY000008 | Vis | Disponible | Voir la pièce |
| 8 | PY000092 | Joint | Disponible | Voir la pièce |
| 9 | PY000105 | Segment | Disponible | Voir la pièce |
| 9 | PY000105 | Segment | Disponible | Voir la pièce |
| 10 | PY000115 | Bague | Disponible | Voir la pièce |
| 11 | PY000103 | Pivot | Disponible | Voir la pièce |
| 12 | 50300049 | Piston complet | Disponible | Voir la pièce |
| 13 | 50300050 | Cylindre compl. | Disponible | Voir la pièce |
| 14 | PY000099 | Entretoise | Disponible | Voir la pièce |
| 14 | PY000099 | Entretoise | Disponible | Voir la pièce |
| 15 | PY000027 | Roulement | Disponible | Voir la pièce |
| 16 | PY000023 | Clavette | Disponible | Voir la pièce |
| 17 | PY000125 | Arbre | Disponible | Voir la pièce |
| 18 | PY000088 | Joint | Disponible | Voir la pièce |
| 19 | PY000058 | Flasque | Disponible | Voir la pièce |
| 20 | PY000007 | Vis | Disponible | Voir la pièce |
| 20 | PY000007 | Vis | Disponible | Voir la pièce |
| 20 | PY000007 | Vis | Disponible | Voir la pièce |
| 20 | PY000007 | Vis | Disponible | Voir la pièce |
| 20 | PY000007 | Vis | Disponible | Voir la pièce |
| 21 | PY000045 | Etrier | Disponible | Voir la pièce |
| 22 | PY000089 | Joint | Disponible | Voir la pièce |
| 23 | PY000046 | Flasque | Disponible | Voir la pièce |
| 24 | PY000100 | Bague | Disponible | Voir la pièce |
| 25 | 50300031R | Carburateur WT966 | Disponible | Voir la pièce |
| 26 | PY000070 | Passe-cable | Disponible | Voir la pièce |
| 27 | PY000011 | Vis | Disponible | Voir la pièce |
| 28 | PY000084 | Collecteur | Disponible | Voir la pièce |
| 29 | PY000106 | Bague | Disponible | Voir la pièce |
| 30 | PY000060 | Tuyau flexible | Disponible | Voir la pièce |
| 31 | PY000127 | Gicleur | Disponible | Voir la pièce |
| 32 | PY000016 | Boulon | Disponible | Voir la pièce |
| 33 | PY000056 | Filtre | Disponible | Voir la pièce |
| 34 | PY000050 | Filtre aire | Disponible | Voir la pièce |
| 35 | PY000068 | Bouchon | Disponible | Voir la pièce |
| 36 | 50300002R | Couvercle filtre | Disponible | Voir la pièce |
| 37 | PY000043 | Rondelle | Disponible | Voir la pièce |
| 38 | 50300001R | Poignée | Disponible | Voir la pièce |
| 39 | 3055115R | Bougie | Non reliée | |
| 40 | 50170032R | Deflecteur (été/hiver) | Disponible | Voir la pièce |
| 41 | 50300003R | Capot cylindre | Disponible | Voir la pièce |
| 42 | 50300051 | Kit joints | Disponible | Voir la pièce |
| 43 | 50300052 | Kit etiquettes | Disponible | Voir la pièce |
| 44 | PY000130 | Vis | Disponible | Voir la pièce |
| 44 | PY000130 | Vis | Disponible | Voir la pièce |

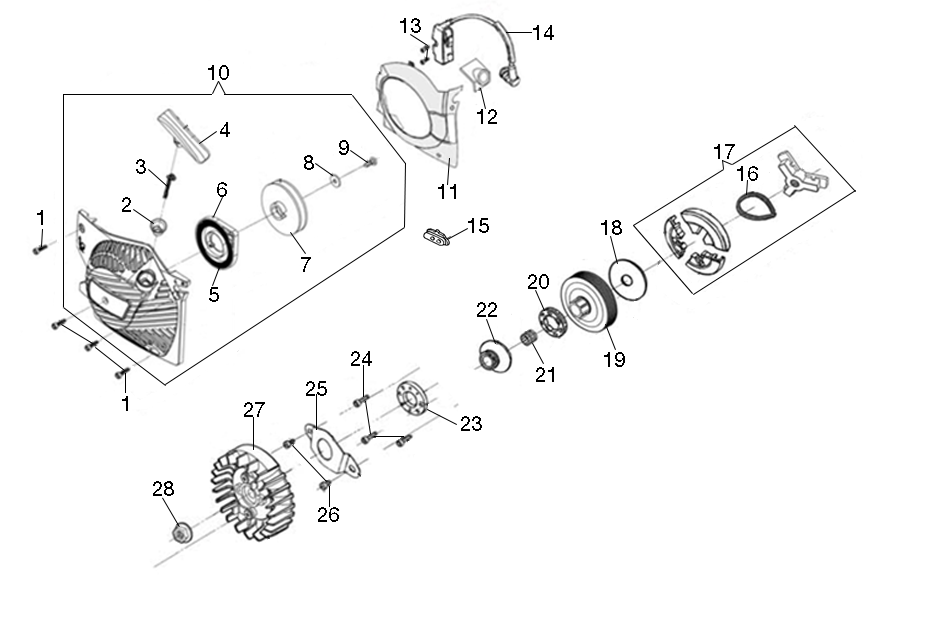

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PY000007 | Vis | Disponible | Voir la pièce |
| 1 | PY000007 | Vis | Disponible | Voir la pièce |
| 2 | 094000038 | Bague | Disponible | Voir la pièce |
| 3 | PY000085 | Cordelette | Disponible | Voir la pièce |
| 4 | 50170017R | Poignée de démarrage | Disponible | Voir la pièce |
| 5 | PY000113 | Ressort | Disponible | Voir la pièce |
| 6 | PY000036 | Siege | Disponible | Voir la pièce |
| 7 | PY000042 | Poulie | Disponible | Voir la pièce |
| 8 | PY000020 | Rondelle | Disponible | Voir la pièce |
| 9 | PY000013 | Vis | Disponible | Voir la pièce |
| 10 | PY000086 | Demarrage complet | Non reliée | |
| 11 | 50300008R | Deflecteur | Disponible | Voir la pièce |
| 12 | PY000071 | Support | Disponible | Voir la pièce |
| 13 | PY000008 | Vis | Disponible | Voir la pièce |
| 14 | PY000072 | Bobine | Disponible | Voir la pièce |
| 15 | PY000069 | Support | Disponible | Voir la pièce |
| 16 | PY000108 | Ressort | Disponible | Voir la pièce |
| 17 | PY000117 | Embrayage | Disponible | Voir la pièce |
| 18 | PY000080 | Rondelle | Disponible | Voir la pièce |
| 19 | PY000097 | Cloche embrayage | Disponible | Voir la pièce |
| 20 | PY000101 | Couronne | Disponible | Voir la pièce |
| 20 | PY000134 | Couronne | Disponible | Voir la pièce |
| 21 | PY000026 | Roulement | Disponible | Voir la pièce |
| 22 | PY000047 | Vis sans fin | Disponible | Voir la pièce |
| 23 | PY000002 | Bague | Disponible | Voir la pièce |
| 24 | PY000010 | Vis | Disponible | Voir la pièce |
| 25 | PY000079 | Plaquette | Disponible | Voir la pièce |
| 26 | PY000003 | Vis | Disponible | Voir la pièce |
| 27 | PY000083 | Volant | Disponible | Voir la pièce |
| 28 | PY000019 | Ecrou | Disponible | Voir la pièce |

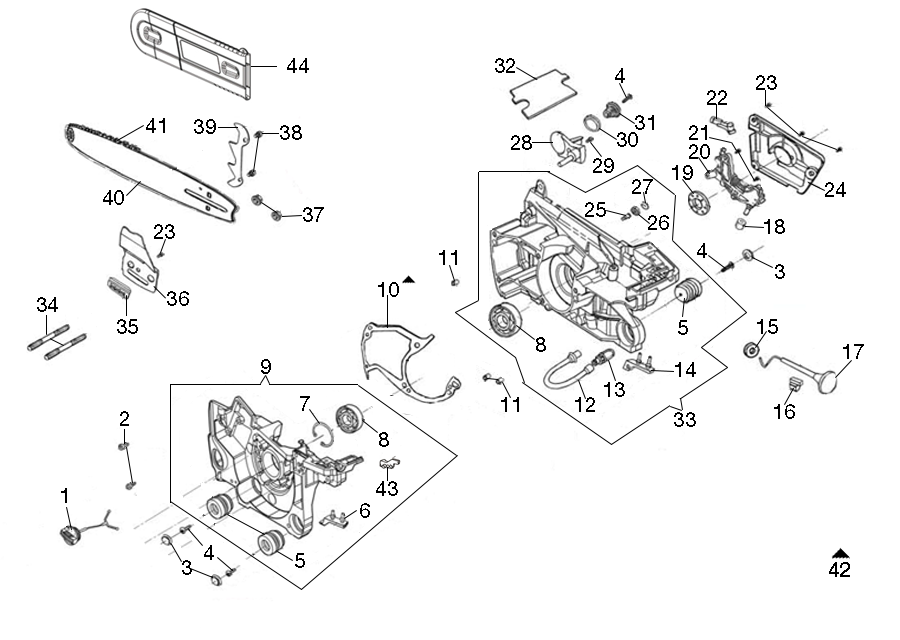

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PY000033 | Bouchon huile | Disponible | Voir la pièce |
| 2 | PY000009 | Vis | Disponible | Voir la pièce |
| 3 | PY000029 | Bouchon | Disponible | Voir la pièce |
| 3 | PY000029 | Bouchon | Disponible | Voir la pièce |
| 4 | PY000014 | Vis | Disponible | Voir la pièce |
| 4 | PY000014 | Vis | Disponible | Voir la pièce |
| 4 | PY000014 | Vis | Disponible | Voir la pièce |
| 5 | PY000062 | Amortisseur | Disponible | Voir la pièce |
| 5 | PY000062 | Amortisseur | Disponible | Voir la pièce |
| 6 | PY000066 | Protection | Disponible | Voir la pièce |
| 7 | PY000024 | Bague seeger | Disponible | Voir la pièce |
| 8 | PY000025 | Roulement | Disponible | Voir la pièce |
| 8 | PY000025 | Roulement | Disponible | Voir la pièce |
| 9 | PY000122 | Carter moteur | Disponible | Voir la pièce |
| 10 | PY000090 | Joint | Disponible | Voir la pièce |
| 11 | PY000022 | Pivot | Disponible | Voir la pièce |
| 11 | PY000022 | Pivot | Disponible | Voir la pièce |
| 12 | PY000061 | Tuyau d | Disponible | Voir la pièce |
| 13 | PY000119 | Filtre huile | Disponible | Voir la pièce |
| 14 | PY000065 | Protection | Disponible | Voir la pièce |
| 15 | PY000057 | Support | Disponible | Voir la pièce |
| 16 | PY000063 | Support | Disponible | Voir la pièce |
| 17 | PY000037 | Levier aire | Disponible | Voir la pièce |
| 18 | PY000044 | Filtre | Disponible | Voir la pièce |
| 19 | PY000001 | Bague | Disponible | Voir la pièce |
| 20 | PY000126 | Pompe huile | Disponible | Voir la pièce |
| 21 | PY000005 | Vis | Disponible | Voir la pièce |
| 22 | PY000059 | Support | Disponible | Voir la pièce |
| 23 | PY000004 | Vis | Disponible | Voir la pièce |
| 23 | PY000004 | Vis | Disponible | Voir la pièce |
| 24 | PY000035 | Couvercle | Disponible | Voir la pièce |
| 25 | PY000052 | Vis | Disponible | Voir la pièce |
| 26 | PY000028 | Filtre | Disponible | Voir la pièce |
| 27 | PY000107 | Bague seeger | Disponible | Voir la pièce |
| 28 | PY000039 | Arrêt | Disponible | Voir la pièce |
| 29 | PY000007 | Vis | Disponible | Voir la pièce |
| 30 | PY000041 | Siege | Disponible | Voir la pièce |
| 31 | PY000111 | Ressort | Disponible | Voir la pièce |
| 32 | PY000091 | Protection | Disponible | Voir la pièce |
| 33 | PY000123 | Carter moteur | Disponible | Voir la pièce |
| 34 | PY000094 | Boulon | Disponible | Voir la pièce |
| 35 | PY000040 | Plaque | Disponible | Voir la pièce |
| 36 | PY000078 | Bride | Disponible | Voir la pièce |
| 37 | PY000018 | Ecrou | Disponible | Voir la pièce |
| 38 | PY000006 | Vis | Disponible | Voir la pièce |
| 39 | PY000075 | Griffe | Disponible | Voir la pièce |
| 40 | 094600285R | Guide 18 | Disponible | Voir la pièce |
| 41 | 30629002C | Chaine .3/8 | Disponible | Voir la pièce |
| 41 | 30629007C | Chaine .325 | Disponible | Voir la pièce |
| 42 | 50300051 | Kit joints | Disponible | Voir la pièce |
| 43 | PY000135 | Plaque | Disponible | Voir la pièce |
| 44 | 3063058R | Couvre-guide - 45 cm | Non reliée | |
| 44 | 3063088R | Couvre-guide - 50 cm | Non reliée |

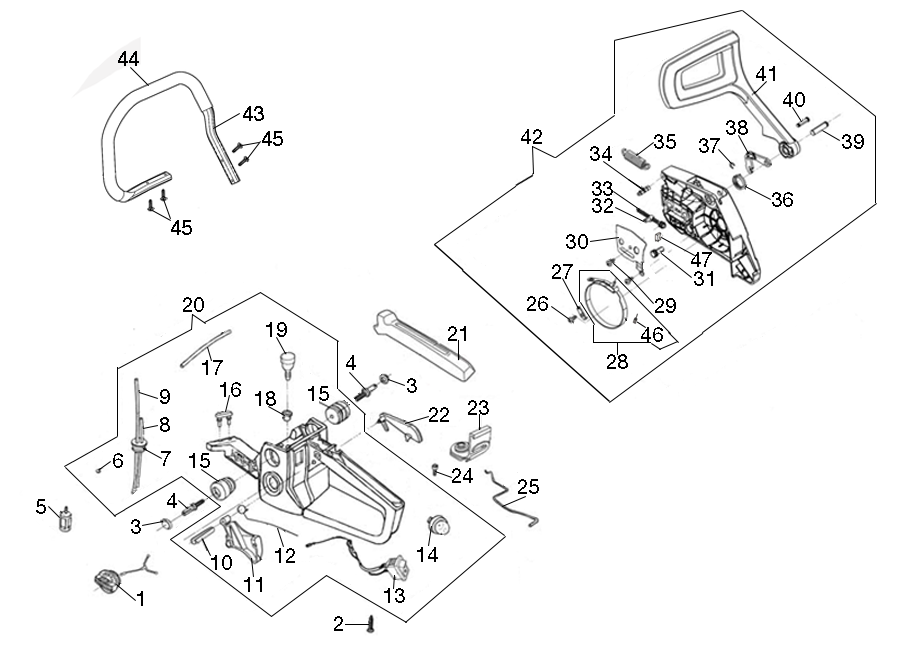

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PY000032 | Bouchon | Disponible | Voir la pièce |
| 2 | PY000015 | Vis | Disponible | Voir la pièce |
| 3 | PY000029 | Bouchon | Disponible | Voir la pièce |
| 3 | PY000029 | Bouchon | Disponible | Voir la pièce |
| 4 | PY000093 | Boulon | Disponible | Voir la pièce |
| 4 | PY000093 | Boulon | Disponible | Voir la pièce |
| 5 | PY000121 | Filtre | Disponible | Voir la pièce |
| 6 | PY000112 | Ressort | Disponible | Voir la pièce |
| 7 | PY000054 | Support | Disponible | Voir la pièce |
| 8 | PY000031 | Tuyau | Disponible | Voir la pièce |
| 9 | PY000038 | Tuyau | Disponible | Voir la pièce |
| 10 | PY000021 | Pivot | Disponible | Voir la pièce |
| 11 | PY000048 | Levier | Disponible | Voir la pièce |
| 12 | PY000109 | Ressort | Disponible | Voir la pièce |
| 13 | PY000073 | Interrupteur | Disponible | Voir la pièce |
| 14 | PY000118 | Primer | Disponible | Voir la pièce |
| 15 | PY000055 | Amortisseur | Disponible | Voir la pièce |
| 15 | PY000055 | Amortisseur | Disponible | Voir la pièce |
| 16 | PY000067 | Protection | Disponible | Voir la pièce |
| 17 | PY000030 | Tuyau | Disponible | Voir la pièce |
| 18 | PY000053 | Support | Disponible | Voir la pièce |
| 19 | PY000120 | Soupape | Disponible | Voir la pièce |
| 20 | PY000074 | Reservoir complet | Disponible | Voir la pièce |
| 21 | PY000034 | Couvercle | Disponible | Voir la pièce |
| 22 | PY000049 | Levier | Disponible | Voir la pièce |
| 23 | PY000064 | Protection | Disponible | Voir la pièce |
| 24 | PY000006 | Vis | Disponible | Voir la pièce |
| 25 | PY000114 | Levier accelerateur | Disponible | Voir la pièce |
| 26 | 3960070R | Vis | Disponible | Voir la pièce |
| 27 | 50050125R | Bride | Disponible | Voir la pièce |
| 28 | PY000132 | Bande de frein | Disponible | Voir la pièce |
| 29 | PY000012 | Vis | Disponible | Voir la pièce |
| 30 | PY000077 | Bride | Disponible | Voir la pièce |
| 31 | PY000095 | Tendeur | Disponible | Voir la pièce |
| 32 | PY000098 | Pivot | Disponible | Voir la pièce |
| 33 | PY000096 | Vis tension | Disponible | Voir la pièce |
| 34 | 50050064R | Pivot | Disponible | Voir la pièce |
| 35 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 36 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 37 | 3026003R | Bague | Disponible | Voir la pièce |
| 38 | 097000146 | Levier | Disponible | Voir la pièce |
| 39 | 50050066R | Goupille | Non reliée | |
| 40 | 097000106R | Goupille | Disponible | Voir la pièce |
| 41 | 50300006R | Protection | Disponible | Voir la pièce |
| 42 | PY000110 | Carter chaine complet | Disponible | Voir la pièce |
| 43 | PY000116 | Poignee | Disponible | Voir la pièce |
| 44 | PY000082 | Protection | Disponible | Voir la pièce |
| 45 | PY000131 | Vis | Disponible | Voir la pièce |
| 45 | PY000131 | Vis | Disponible | Voir la pièce |
| 46 | PY000133 | Pivot | Disponible | Voir la pièce |
| 47 | PY000136 | Plaque | Disponible | Voir la pièce |
