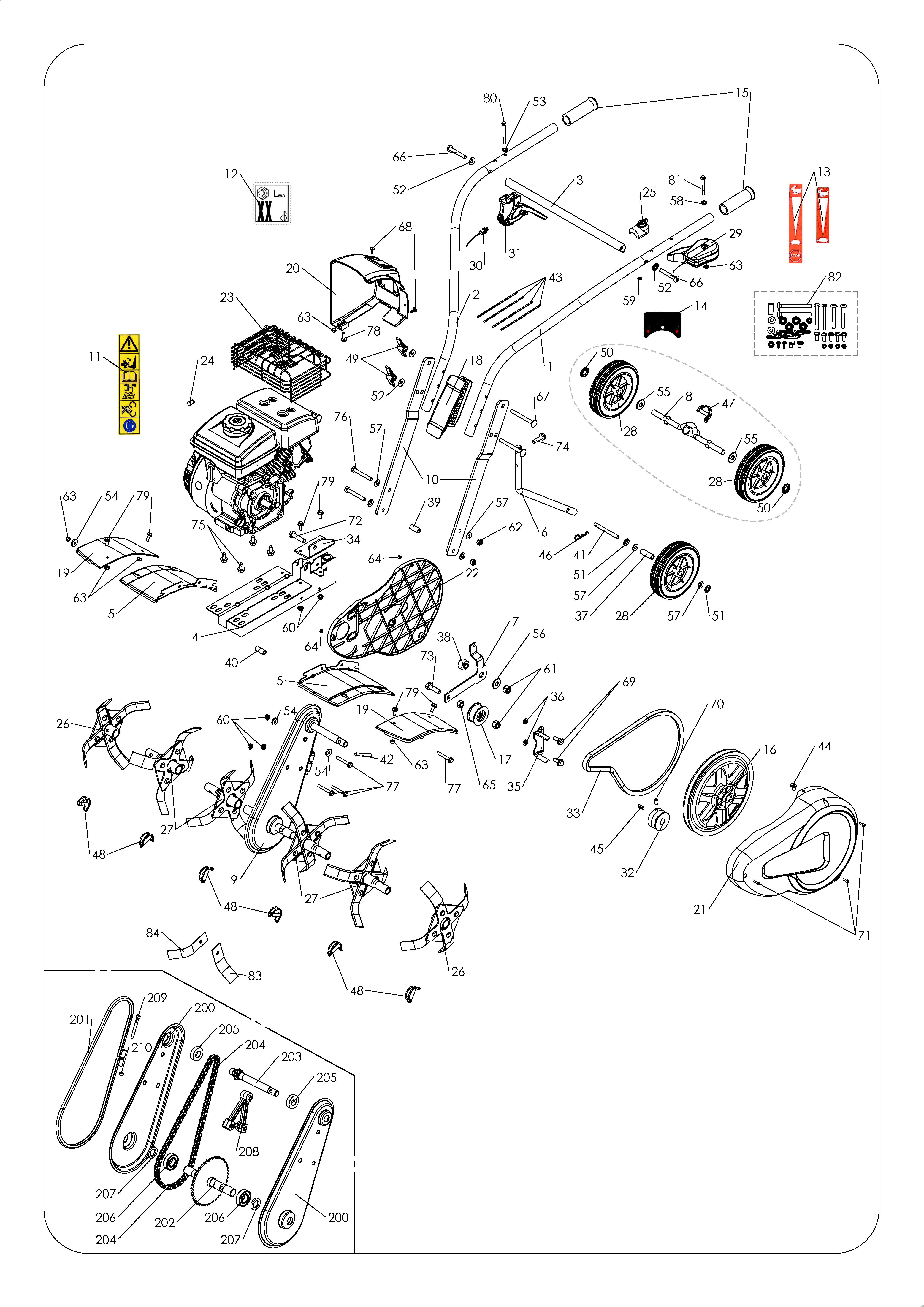

Vue Éclatée MH 3 D v.2014
Retrouvez les pièces détachées, références et repères disponibles pour MH 3 D v.2014.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 6502020503 | Guidon D | Disponible | Voir la pièce |
| 2 | 6502020502 | Guidon G | Disponible | Voir la pièce |
| 3 | 6502020504 | Tube liaison | Disponible | Voir la pièce |
| 4 | 6002050502 | Chassis | Disponible | Voir la pièce |
| 5 | 6002050501 | Tôle protection | Non reliée | |
| 5 | 6002050501 | Tôle protection | Non reliée | |
| 6 | 6002040205 | Eperon | Disponible | Voir la pièce |
| 7 | 6002040106 | Platine levier | Disponible | Voir la pièce |
| 8 | 6002010311 | Support roue | Disponible | Voir la pièce |
| 9 | 6001040003 | Carter à jonc | Disponible | Voir la pièce |
| 10 | 3002180506 | Plat potence | Disponible | Voir la pièce |
| 11 | 0503000094 | AUTOCOLLANT SECURITE | Disponible | Voir la pièce |
| 12 | 0503000062 | Etiquette "Bruit 93 DB" | Disponible | Voir la pièce |
| 13 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 13 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 14 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 15 | 0341000038 | Poignée | Non reliée | |
| 16 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 17 | 0341000003 | POULIE | Non reliée | |
| 18 | 0340060063 | Cache potence | Disponible | Voir la pièce |
| 19 | 0340060062 | Tôle add. | Non reliée | |
| 19 | 0340060062 | Tôle add. | Non reliée | |
| 20 | 0340060061 | Capot arrière | Disponible | Voir la pièce |
| 21 | 0340060060 | Capot courroie | Disponible | Voir la pièce |
| 22 | 0340060020 | Cache int. | Disponible | Voir la pièce |
| 23 | 0330082001 | Grille echap. | Disponible | Voir la pièce |
| 24 | 0330072002 | Barillet cde gaz | Disponible | Voir la pièce |
| 25 | 0330062001 | INTERUPTEUR | Non reliée | |
| 26 | 0320010018 | Fraise add. | Non reliée | |
| 26 | 0320010018 | Fraise add. | Non reliée | |
| 27 | 0320010017 | Fraise départ | Non reliée | |
| 27 | 0320010017 | Fraise départ | Non reliée | |
| 28 | 0309000032 | Roue | Non reliée | |
| 28 | 0309000032 | Roue | Non reliée | |
| 28 | 0309000032 | Roue | Non reliée | |
| 29 | 0308040051 | Câble et manette | Disponible | Voir la pièce |
| 30 | 0308020051 | Câble embr. | Disponible | Voir la pièce |
| 31 | 0307010030 | LEVIER EMBRAYAGE | Non reliée | |
| 32 | 0306060003 | Poulie moteur | Non reliée | |
| 32 | 0306060029 | Poulie mot. Alesage 16 | Disponible | Voir la pièce |
| 33 | 0306030053 | Courroie | Non reliée | |
| 34 | 0304000280 | Equerre | Disponible | Voir la pièce |
| 35 | 0304000036 | Guide courroie D50 | Disponible | Voir la pièce |
| 36 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 37 | 0302020108 | Entretoise | Disponible | Voir la pièce |
| 38 | 0302020105 | Entretoise | Disponible | Voir la pièce |
| 39 | 0302020103 | Entretoise | Disponible | Voir la pièce |
| 40 | 0302020102 | Entretoise | Disponible | Voir la pièce |
| 41 | 0302010105 | Axe de roue | Disponible | Voir la pièce |
| 42 | 0302010021 | AXE DE FIXATION POULIE | Disponible | Voir la pièce |
| 43 | 0301060003 | ATTACHE RILSAN | Non reliée | |
| 44 | 0301050003 | Clip | Disponible | Voir la pièce |
| 45 | 0301040010 | Clavette | Non reliée | |
| 45 | 0301040022 | CLAVETTE | Non reliée | |
| 46 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 47 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 48 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 48 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 48 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 49 | 0300800004 | POIGNEE DE SERRAGE | Non reliée | |
| 50 | 0300461201 | Rondelle | Disponible | Voir la pièce |
| 50 | 0300461201 | Rondelle | Disponible | Voir la pièce |
| 51 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 51 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 52 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 52 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 52 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 53 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 54 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 54 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 54 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 55 | 0300401201 | RONDELLE PLATE | Non reliée | |
| 55 | 0300401201 | RONDELLE PLATE | Non reliée | |
| 56 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 57 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 57 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 57 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 57 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 58 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 59 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 60 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 60 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 61 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 62 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 63 | 0300210602 | ECROU FREIN | Non reliée | |
| 63 | 0300210602 | ECROU FREIN | Non reliée | |
| 63 | 0300210602 | ECROU FREIN | Non reliée | |
| 63 | 0300210602 | ECROU FREIN | Non reliée | |
| 63 | 0300210602 | ECROU FREIN | Non reliée | |
| 64 | 0300210401 | Ecrou | Disponible | Voir la pièce |
| 64 | 0300210401 | Ecrou | Disponible | Voir la pièce |
| 65 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 66 | 0300100802 | Vis | Disponible | Voir la pièce |
| 66 | 0300100802 | Vis | Disponible | Voir la pièce |
| 67 | 0300080802 | Vis | Disponible | Voir la pièce |
| 68 | 0300080405 | VIS TOLE | Non reliée | |
| 69 | 0300010816 | VIS | Non reliée | |
| 69 | 0300060503 | Vis | Disponible | Voir la pièce |
| 70 | 0300040801 | VIS | Non reliée | |
| 71 | 0300020402 | Vis | Disponible | Voir la pièce |
| 72 | 0300011004 | VIS | Disponible | Voir la pièce |
| 73 | 0300011003 | VIS | Disponible | Voir la pièce |
| 74 | 0300010846 | Vis | Disponible | Voir la pièce |
| 75 | 0300010815 | VIS | Non reliée | |
| 75 | 0300010834 | VIS | Disponible | Voir la pièce |
| 75 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 76 | 0300010811 | Vis | Disponible | Voir la pièce |
| 77 | 0300010619 | Vis | Disponible | Voir la pièce |
| 77 | 0300010619 | Vis | Disponible | Voir la pièce |
| 78 | 0300010610 | VIS H | Disponible | Voir la pièce |
| 79 | 0300010609 | VIS | Disponible | Voir la pièce |
| 79 | 0300010609 | VIS | Disponible | Voir la pièce |
| 79 | 0300010609 | VIS | Disponible | Voir la pièce |
| 80 | 0300010606 | VIS | Disponible | Voir la pièce |
| 81 | 0300010605 | VIS | Disponible | Voir la pièce |
| 82 | 0300000040 | Pochette visserie | Disponible | Voir la pièce |
| 83 | 0001000292 | Couteau ext. | Non reliée | |
| 84 | 0001000291 | Couteau int. | Non reliée | |
| 200 | 6002010306 | Joue | Disponible | Voir la pièce |
| 200 | 6002010306 | Joue | Disponible | Voir la pièce |
| 201 | 6002010505 | Jonc | Disponible | Voir la pièce |
| 202 | 0306050009 | Arbre | Disponible | Voir la pièce |
| 203 | 0306050037 | Arbre primaire | Disponible | Voir la pièce |
| 204 | 0306020010 | Chaine | Disponible | Voir la pièce |
| 204 | 0306020010 | Chaine | Disponible | Voir la pièce |
| 205 | 0306010006 | Roulement | Disponible | Voir la pièce |
| 205 | 0306010006 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010007 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010007 | Roulement | Disponible | Voir la pièce |
| 207 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 207 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 208 | 0341000002 | Entretoise | Non reliée | |
| 209 | 0300020607 | VIS | Disponible | Voir la pièce |
| 210 | 0300210602 | ECROU FREIN | Non reliée |
