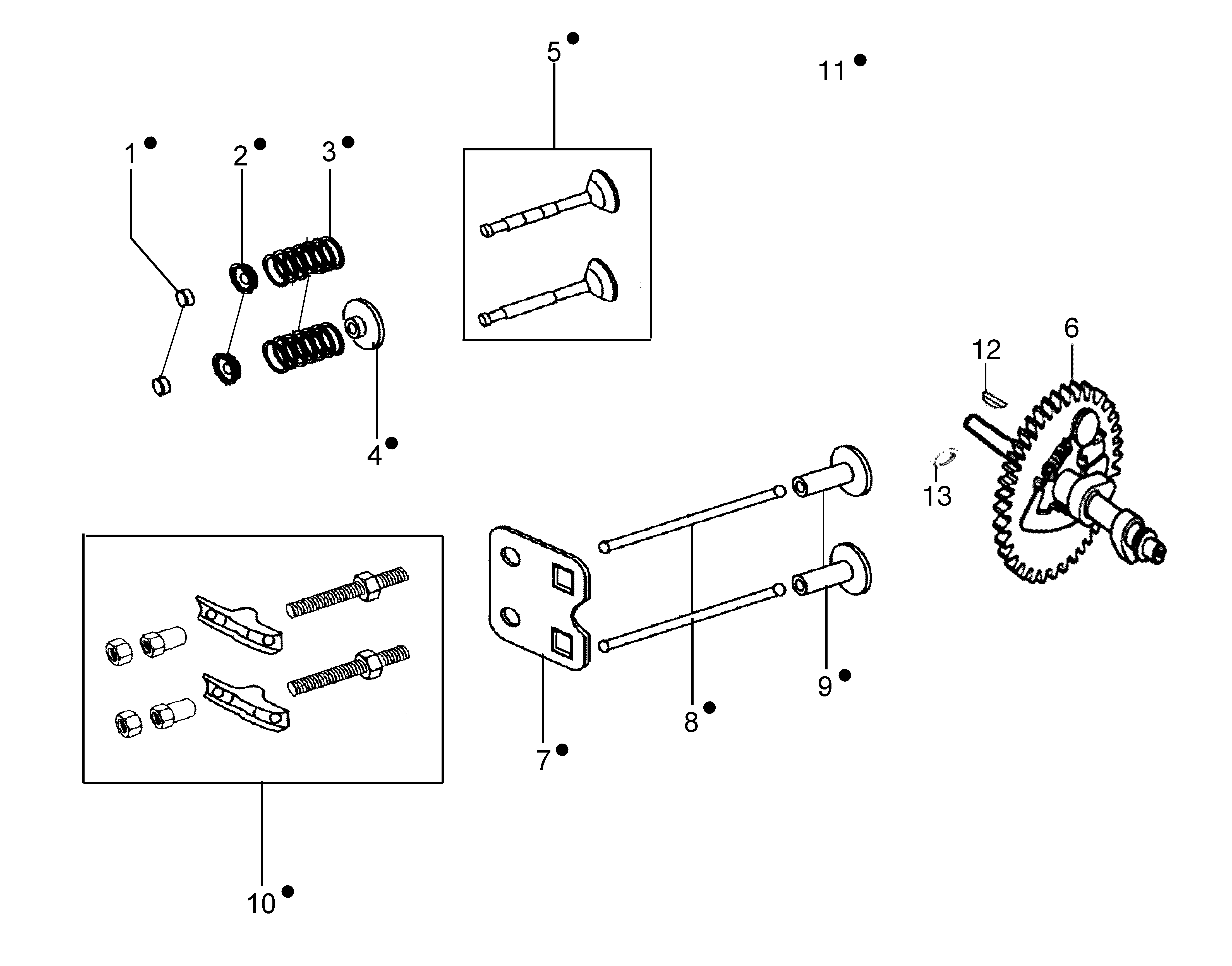

Vue Éclatée MH 175 RK (K800 HT)
Retrouvez les pièces détachées, références et repères disponibles pour MH 175 RK (K800 HT).

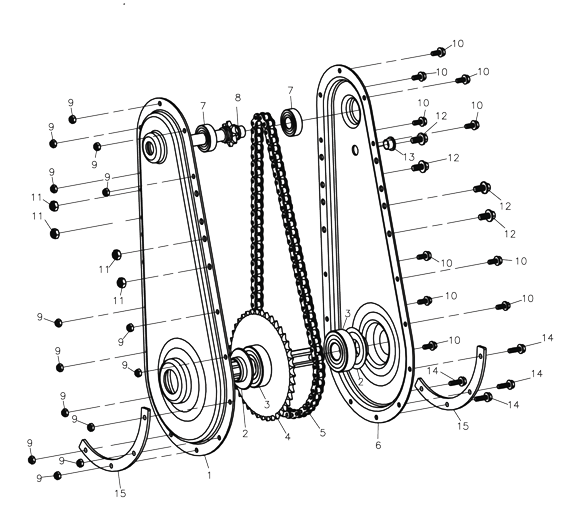

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151105 | Boite | Disponible | Voir la pièce |
| 2 | L66151106 | Joint d | Disponible | Voir la pièce |
| 2 | L66151106 | Joint d | Disponible | Voir la pièce |
| 3 | L66151107 | Roulement | Disponible | Voir la pièce |
| 3 | L66151107 | Roulement | Disponible | Voir la pièce |
| 4 | L66151108 | Arbre | Disponible | Voir la pièce |
| 5 | L66151109 | Chaine | Disponible | Voir la pièce |
| 6 | L66151110 | Boite | Disponible | Voir la pièce |
| 7 | L66151111 | Roulement | Disponible | Voir la pièce |
| 7 | L66151111 | Roulement | Disponible | Voir la pièce |
| 8 | L66151112 | Engrenage | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 13 | L66151113 | Bouchon | Disponible | Voir la pièce |
| 14 | L66150456 | Vis | Disponible | Voir la pièce |
| 14 | L66150456 | Vis | Disponible | Voir la pièce |
| 14 | L66150456 | Vis | Disponible | Voir la pièce |
| 14 | L66150456 | Vis | Disponible | Voir la pièce |
| 15 | L66151114 | Etrier | Disponible | Voir la pièce |
| 15 | L66151114 | Etrier | Disponible | Voir la pièce |

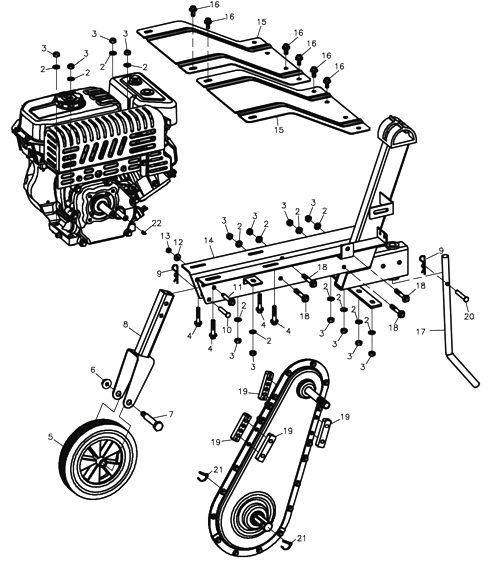

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150901 | Boulon | Disponible | Voir la pièce |
| 4 | L66150901 | Boulon | Disponible | Voir la pièce |
| 4 | L66150901 | Boulon | Disponible | Voir la pièce |
| 4 | L66150901 | Boulon | Disponible | Voir la pièce |
| 5 | L66151115 | Roue avant | Disponible | Voir la pièce |
| 6 | L66151116 | Ecrou | Disponible | Voir la pièce |
| 7 | L66151117 | Pivot | Disponible | Voir la pièce |
| 8 | L66151118 | Fourchette | Disponible | Voir la pièce |
| 9 | L66150902 | Pivot | Disponible | Voir la pièce |
| 9 | L66150902 | Pivot | Disponible | Voir la pièce |
| 10 | L66151119 | Pivot | Disponible | Voir la pièce |
| 11 | L66151120 | Boulon | Disponible | Voir la pièce |
| 12 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 14 | L66151121 | Etrier | Disponible | Voir la pièce |
| 15 | L66151122 | Aile | Disponible | Voir la pièce |
| 15 | L66151122 | Aile | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 16 | L66150317 | Vis | Disponible | Voir la pièce |
| 17 | L66151123 | Bras amortisseur | Disponible | Voir la pièce |
| 18 | L66150047 | Vis | Disponible | Voir la pièce |
| 18 | L66150047 | Vis | Disponible | Voir la pièce |
| 18 | L66150047 | Vis | Disponible | Voir la pièce |
| 19 | L66151124 | Plaque de fixation | Disponible | Voir la pièce |
| 19 | L66151124 | Plaque de fixation | Disponible | Voir la pièce |
| 19 | L66151124 | Plaque de fixation | Disponible | Voir la pièce |
| 19 | L66151124 | Plaque de fixation | Disponible | Voir la pièce |
| 20 | L66151119 | Pivot | Disponible | Voir la pièce |
| 21 | L66150883 | Clip | Disponible | Voir la pièce |
| 21 | L66150883 | Clip | Disponible | Voir la pièce |
| 22 | L66151125 | Clé | Disponible | Voir la pièce |

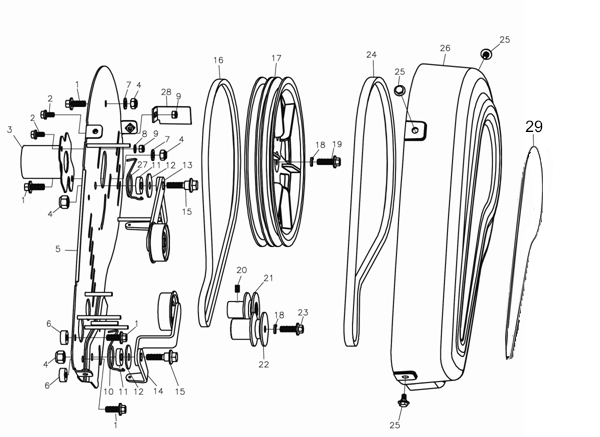

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 2 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66150393 | Vis | Disponible | Voir la pièce |
| 3 | L66151126 | Manchon | Disponible | Voir la pièce |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151127 | Plaquette | Disponible | Voir la pièce |
| 6 | L66151128 | Bague | Disponible | Voir la pièce |
| 6 | L66151128 | Bague | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 10 | L66151129 | Ressort | Disponible | Voir la pièce |
| 11 | L66151130 | Bague | Disponible | Voir la pièce |
| 11 | L66151130 | Bague | Disponible | Voir la pièce |
| 12 | L66151131 | Rondelle | Disponible | Voir la pièce |
| 12 | L66151131 | Rondelle | Disponible | Voir la pièce |
| 13 | L66151132 | Bande | Disponible | Voir la pièce |
| 14 | L66151133 | Bande | Disponible | Voir la pièce |
| 15 | L66151134 | Boulon | Disponible | Voir la pièce |
| 15 | L66151134 | Boulon | Disponible | Voir la pièce |
| 16 | L66151135 | Courroie | Disponible | Voir la pièce |
| 17 | L66151136 | Poulie | Disponible | Voir la pièce |
| 18 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 18 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150899 | Boulon | Disponible | Voir la pièce |
| 20 | L66151137 | Boulon | Disponible | Voir la pièce |
| 21 | L66151138 | Baladeur | Disponible | Voir la pièce |
| 22 | L66151139 | Baladeur | Disponible | Voir la pièce |
| 23 | L66151140 | Boulon | Disponible | Voir la pièce |
| 24 | L66151141 | Courroie | Disponible | Voir la pièce |
| 25 | L66150393 | Vis | Disponible | Voir la pièce |
| 25 | L66150393 | Vis | Disponible | Voir la pièce |
| 25 | L66150393 | Vis | Disponible | Voir la pièce |
| 26 | 68590003R | Capot courroie | Disponible | Voir la pièce |
| 27 | L66151142 | Ressort | Disponible | Voir la pièce |
| 28 | L66150921 | Plaque | Disponible | Voir la pièce |
| 29 | L66151242 | Etiquette | Disponible | Voir la pièce |

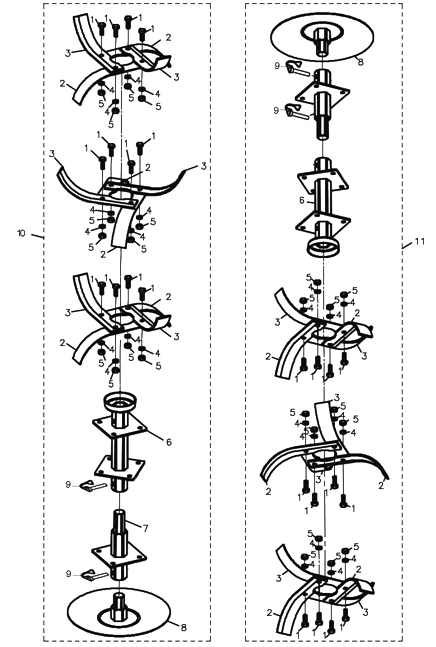

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 6 | L66151144 | Support | Disponible | Voir la pièce |
| 6 | L66151144 | Support | Disponible | Voir la pièce |
| 7 | L66150979 | Support | Disponible | Voir la pièce |
| 8 | L66150980 | Disque | Disponible | Voir la pièce |
| 8 | L66150980 | Disque | Disponible | Voir la pièce |
| 9 | L66150883 | Clip | Disponible | Voir la pièce |
| 9 | L66150883 | Clip | Disponible | Voir la pièce |
| 9 | L66150883 | Clip | Disponible | Voir la pièce |
| 9 | L66150883 | Clip | Disponible | Voir la pièce |
| 10 | L66151146 | Kit couteaux | Disponible | Voir la pièce |
| 11 | L66151147 | Kit couteaux | Disponible | Voir la pièce |

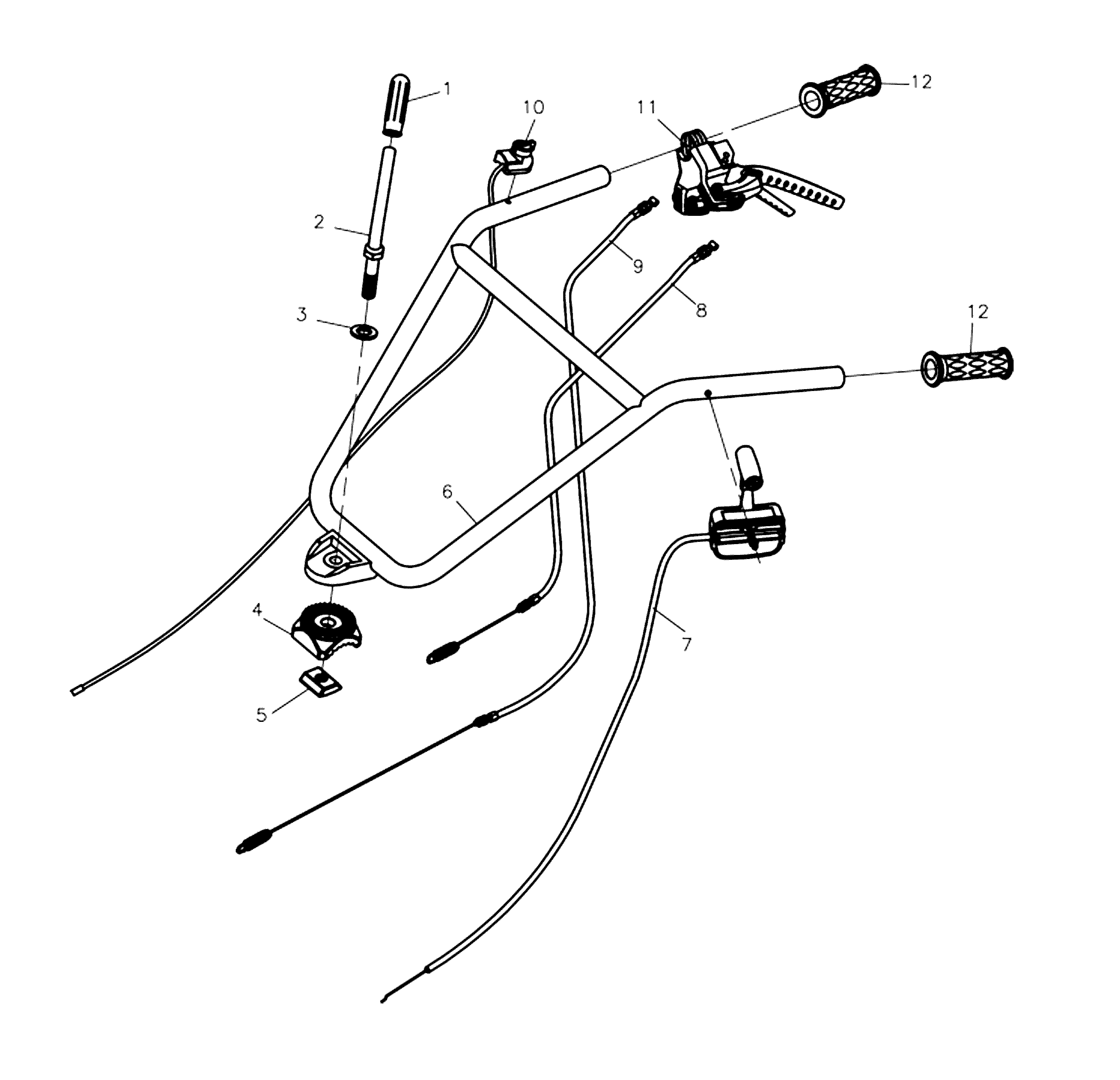

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151162 | Protection | Disponible | Voir la pièce |
| 2 | L66151149 | Levier | Disponible | Voir la pièce |
| 3 | L66151165 | Rondelle | Disponible | Voir la pièce |
| 4 | L66151151 | Engrenage | Disponible | Voir la pièce |
| 5 | L66151152 | Ecrou | Disponible | Voir la pièce |
| 6 | L66151153 | Guidon | Disponible | Voir la pièce |
| 7 | L66151154 | Cable accellerateur | Disponible | Voir la pièce |
| 8 | L66151155 | Transmission | Disponible | Voir la pièce |
| 9 | L66151887 | Transmission | Disponible | Voir la pièce |
| 10 | L66151157 | Interrupteur | Disponible | Voir la pièce |
| 11 | L66151158 | Levier | Disponible | Voir la pièce |
| 12 | L66151143 | Poignée | Disponible | Voir la pièce |
| 12 | L66151143 | Poignée | Disponible | Voir la pièce |

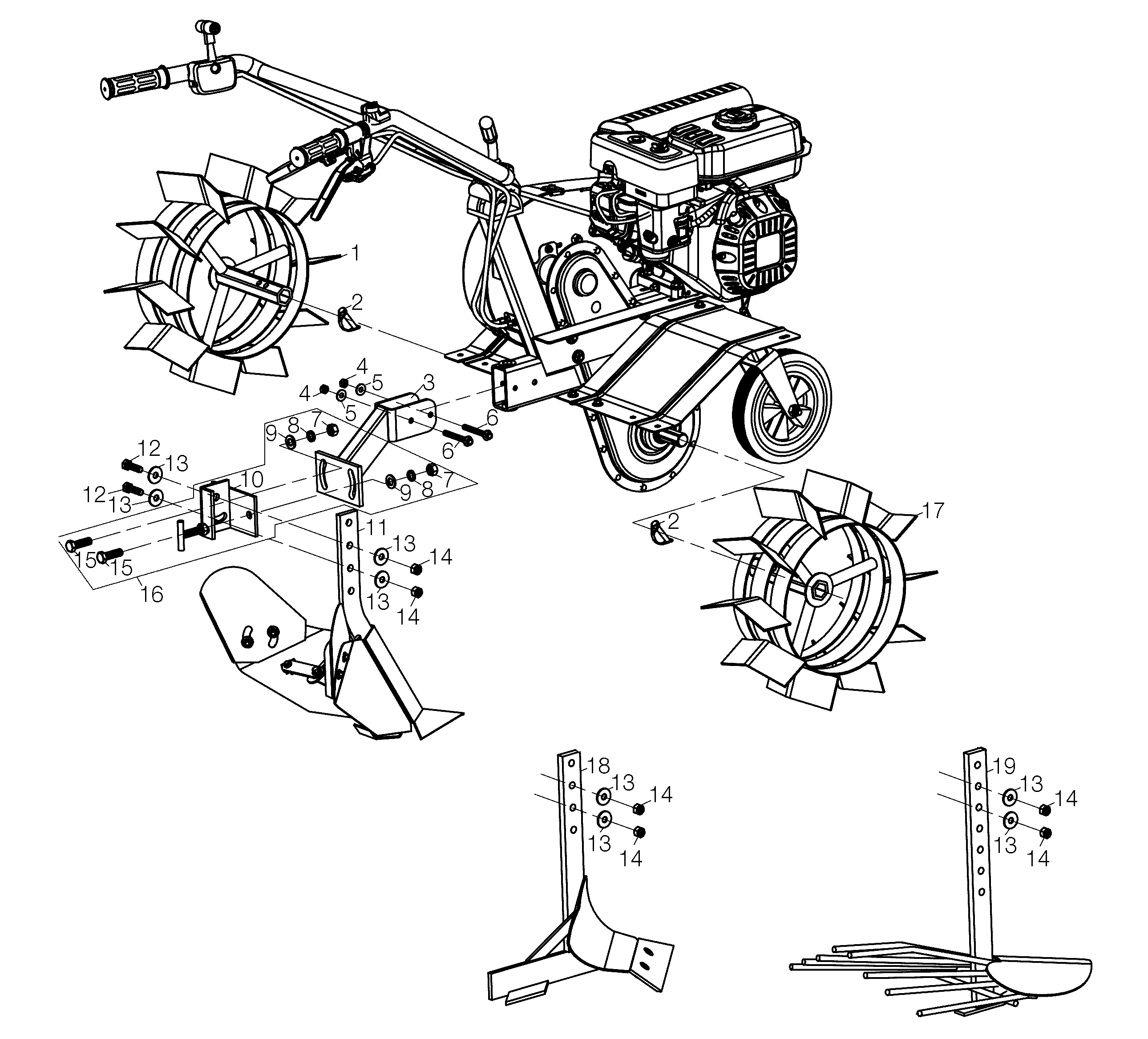

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69209084 | Paire de roues | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150890 | Boulon | Disponible | Voir la pièce |
| 6 | L66150890 | Boulon | Disponible | Voir la pièce |
| 7 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 7 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 8 | L66151009 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151009 | Rondelle | Disponible | Voir la pièce |
| 9 | L66151010 | Rondelle | Disponible | Voir la pièce |
| 9 | L66151010 | Rondelle | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | 69209081 | Butteur | Disponible | Voir la pièce |
| 12 | L66151013 | Boulon | Disponible | Voir la pièce |
| 12 | L66151013 | Boulon | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 14 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 15 | L66151014 | Boulon | Disponible | Voir la pièce |
| 15 | L66151014 | Boulon | Disponible | Voir la pièce |
| 16 | 69209087 | Connecteur | Disponible | Voir la pièce |
| 17 | 69209084 | Paire de roues | Disponible | Voir la pièce |
| 18 | 69209082 | Butteur | Disponible | Voir la pièce |
| 19 | 69209083 | Potato digger | Disponible | Voir la pièce |

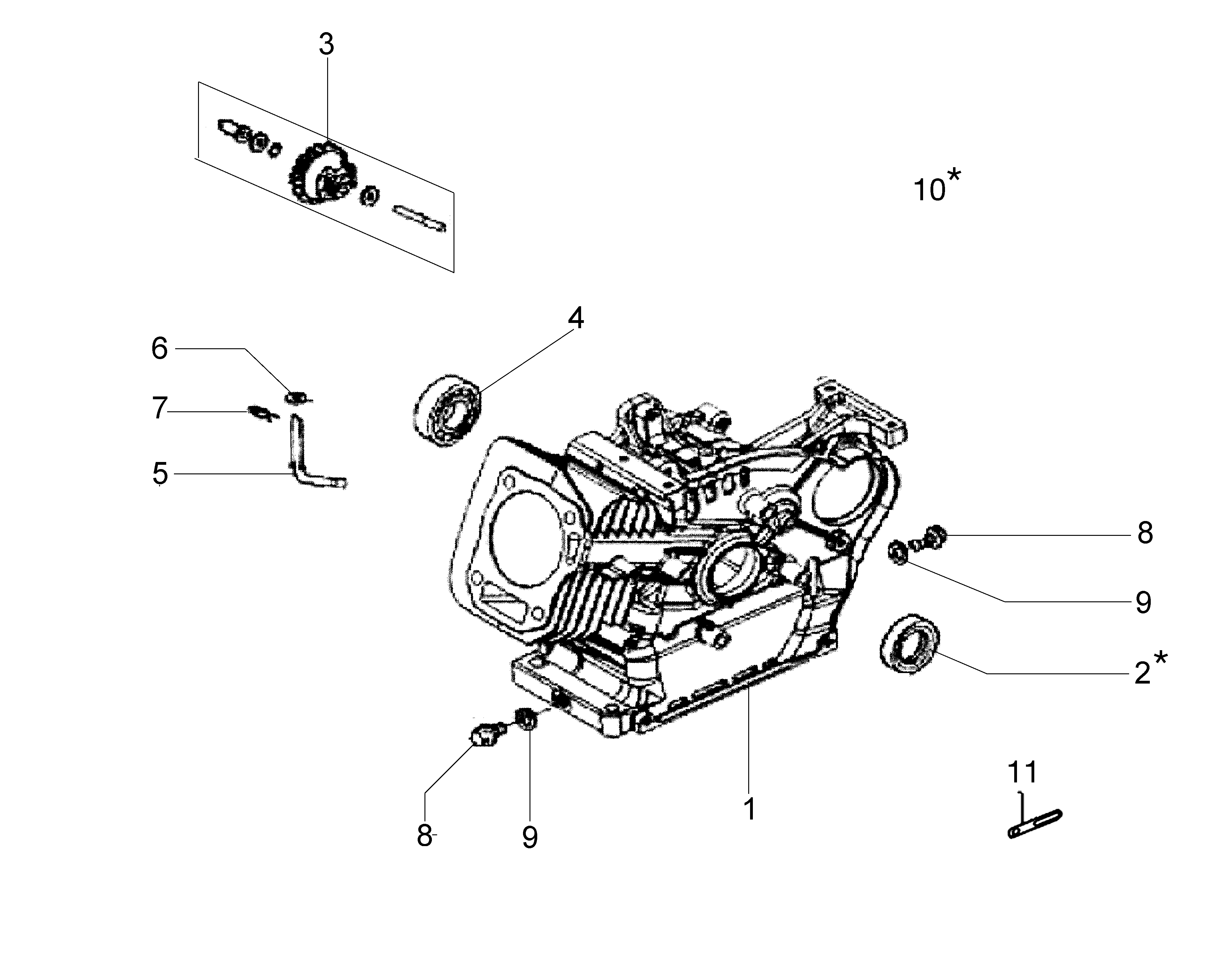

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151174 | Carter moteur | Disponible | Voir la pièce |
| 2 | L66150462 | Joint d | Disponible | Voir la pièce |
| 3 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150480 | Cable | Disponible | Voir la pièce |

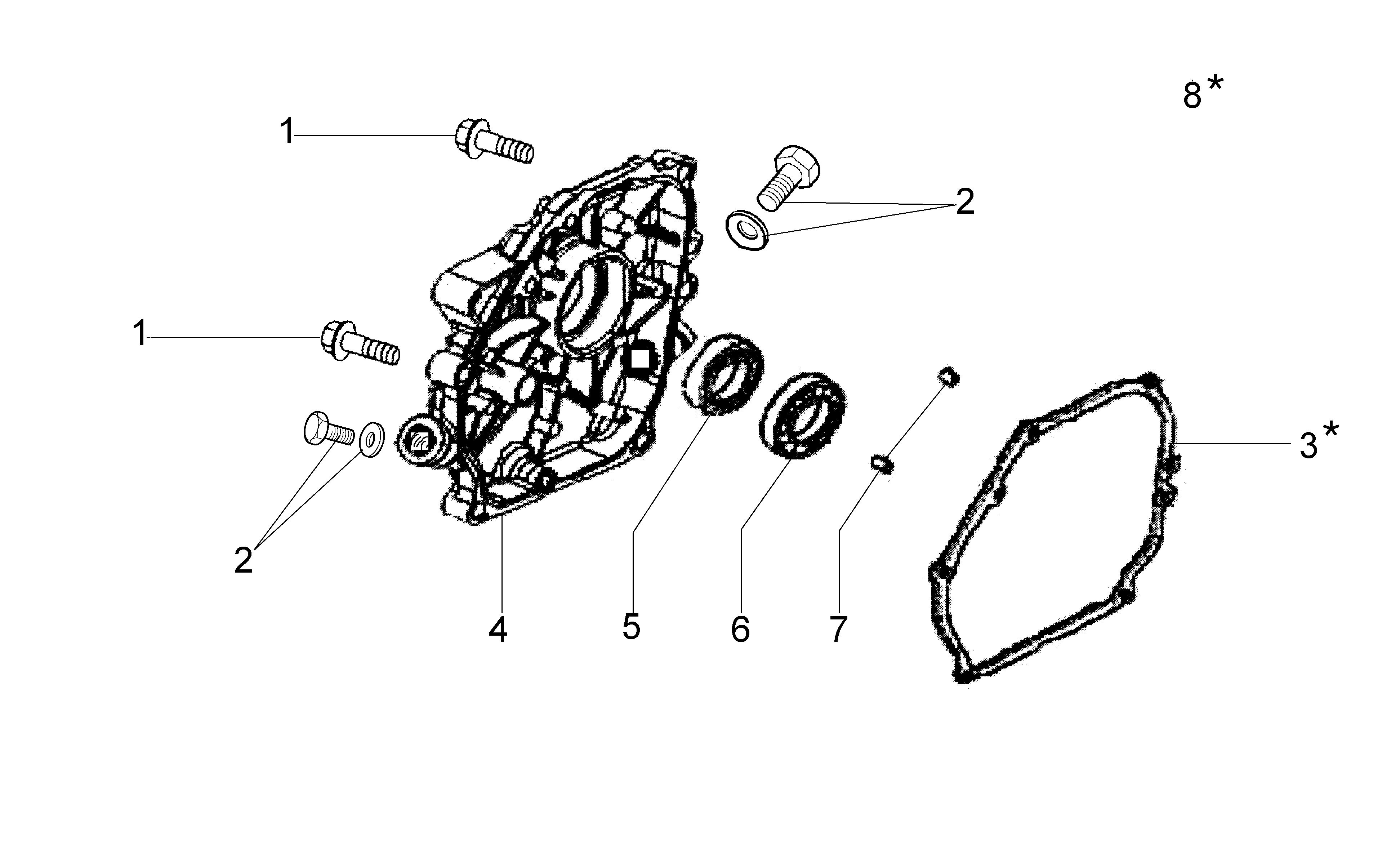

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66151175 | Joint | Disponible | Voir la pièce |
| 4 | L66151176 | Couvercle subassment | Disponible | Voir la pièce |
| 5 | L66150462 | Joint d | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |

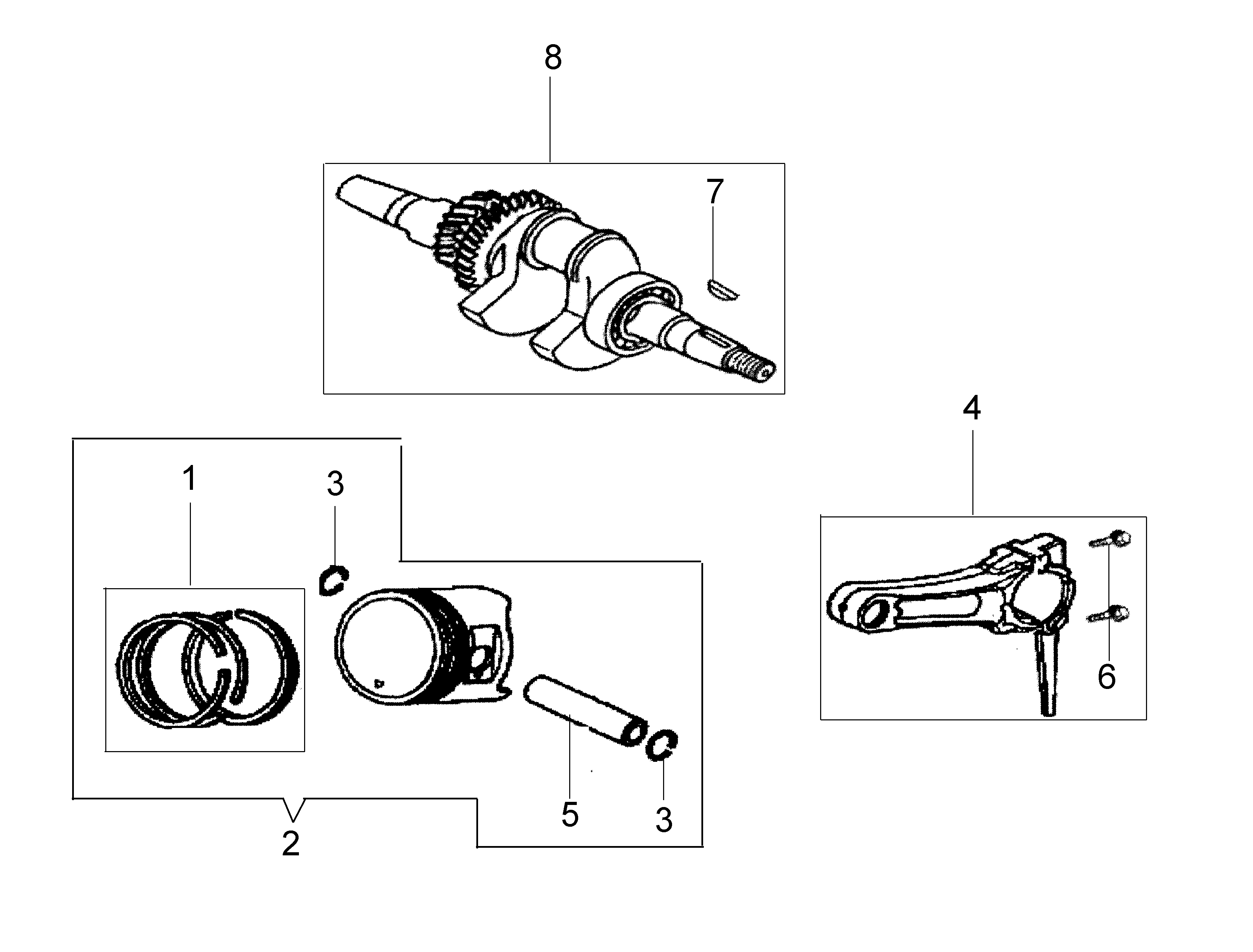

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151166 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 5 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66150373 | Arbre compl. | Disponible | Voir la pièce |

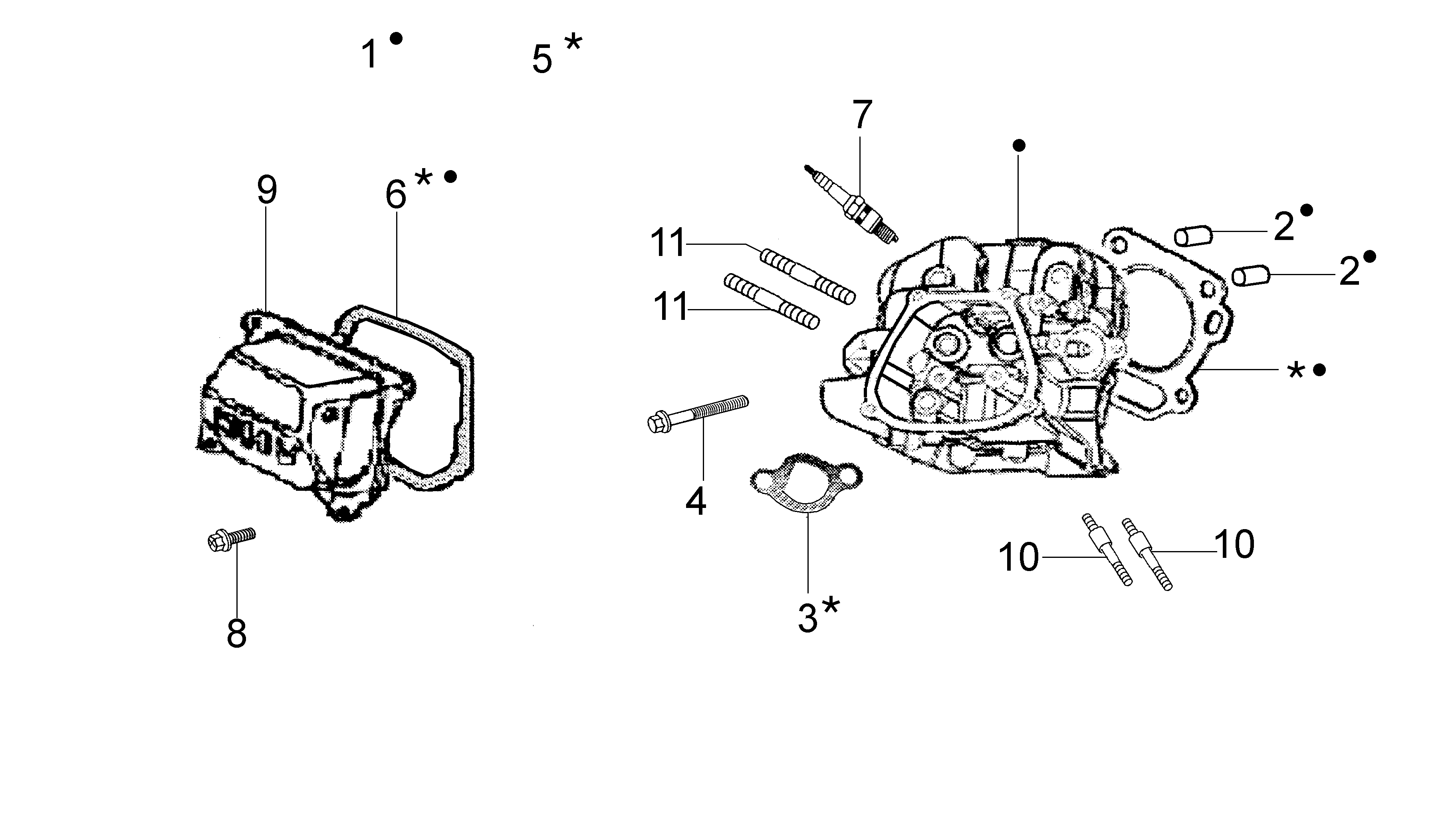

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150484 | Guide | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 7 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151125 | Clé | Disponible | Voir la pièce |
| 13 | L66151178 | Joint d | Disponible | Voir la pièce |

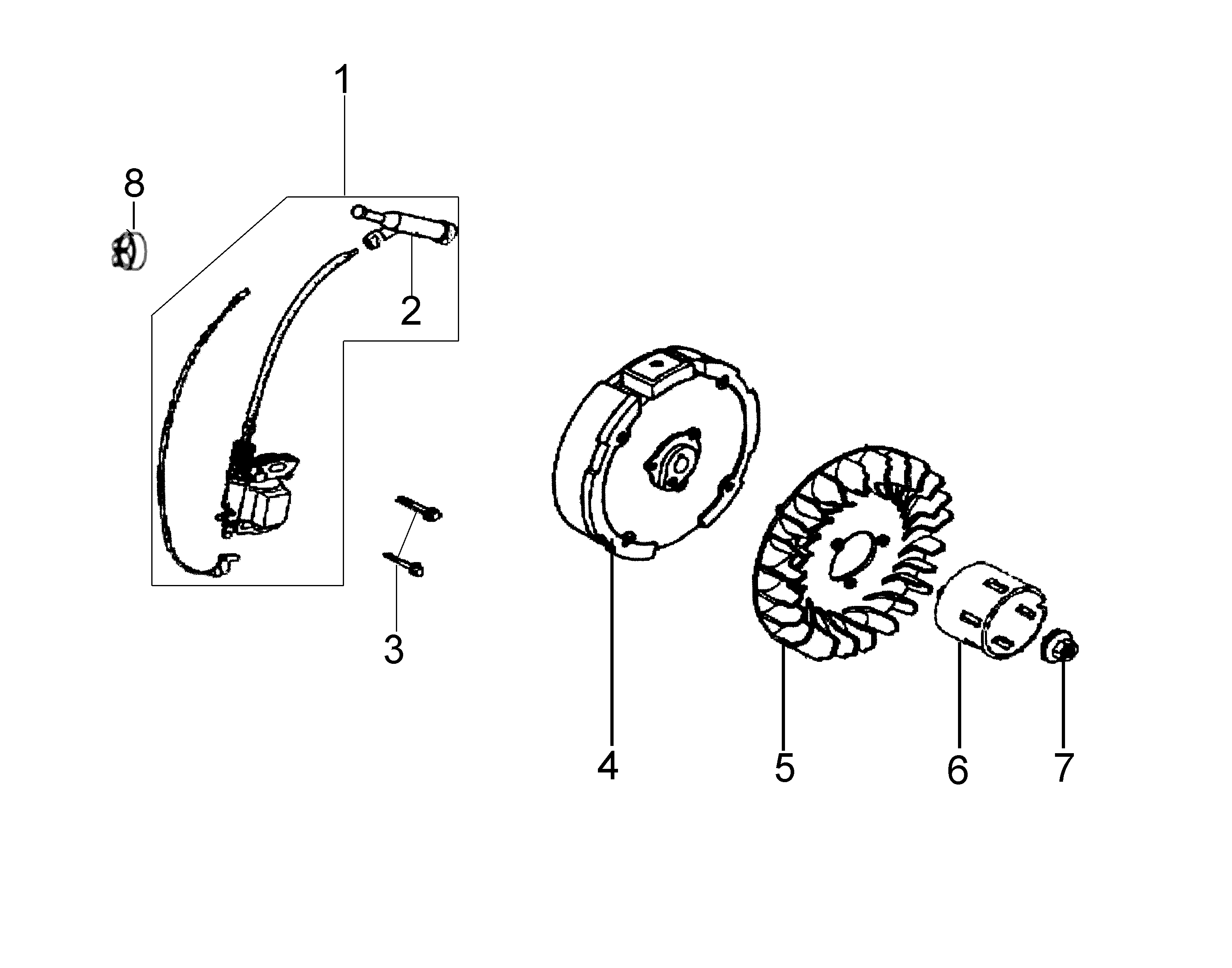

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |

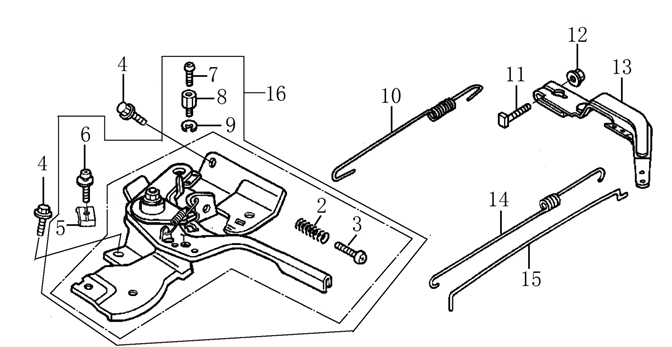

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66150380 | Ressort | Disponible | Voir la pièce |
| 3 | L66150381 | Vis | Disponible | Voir la pièce |
| 4 | L66151169 | Vis | Disponible | Voir la pièce |
| 4 | L66151169 | Vis | Disponible | Voir la pièce |
| 5 | L66150378 | Fixation cable | Disponible | Voir la pièce |
| 6 | L66150379 | Vis | Disponible | Voir la pièce |
| 7 | L66150871 | Joint d | Disponible | Voir la pièce |
| 8 | L66150852 | Support | Disponible | Voir la pièce |
| 9 | L66150853 | Circlip | Disponible | Voir la pièce |
| 10 | L66151253 | Ressort | Disponible | Voir la pièce |
| 11 | L66150382 | Vis | Disponible | Voir la pièce |
| 12 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 13 | L66150843 | Bras | Disponible | Voir la pièce |
| 14 | L66150300 | Ressort | Disponible | Voir la pièce |
| 15 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |
| 16 | L66151168 | Levier complet | Disponible | Voir la pièce |

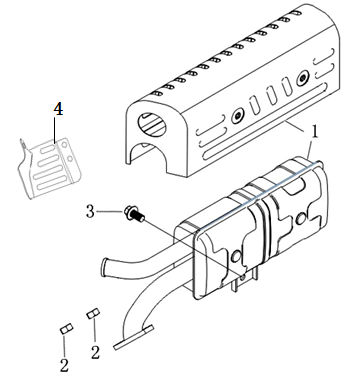

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151170 | Pot | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151957 | Protection | Non reliée |

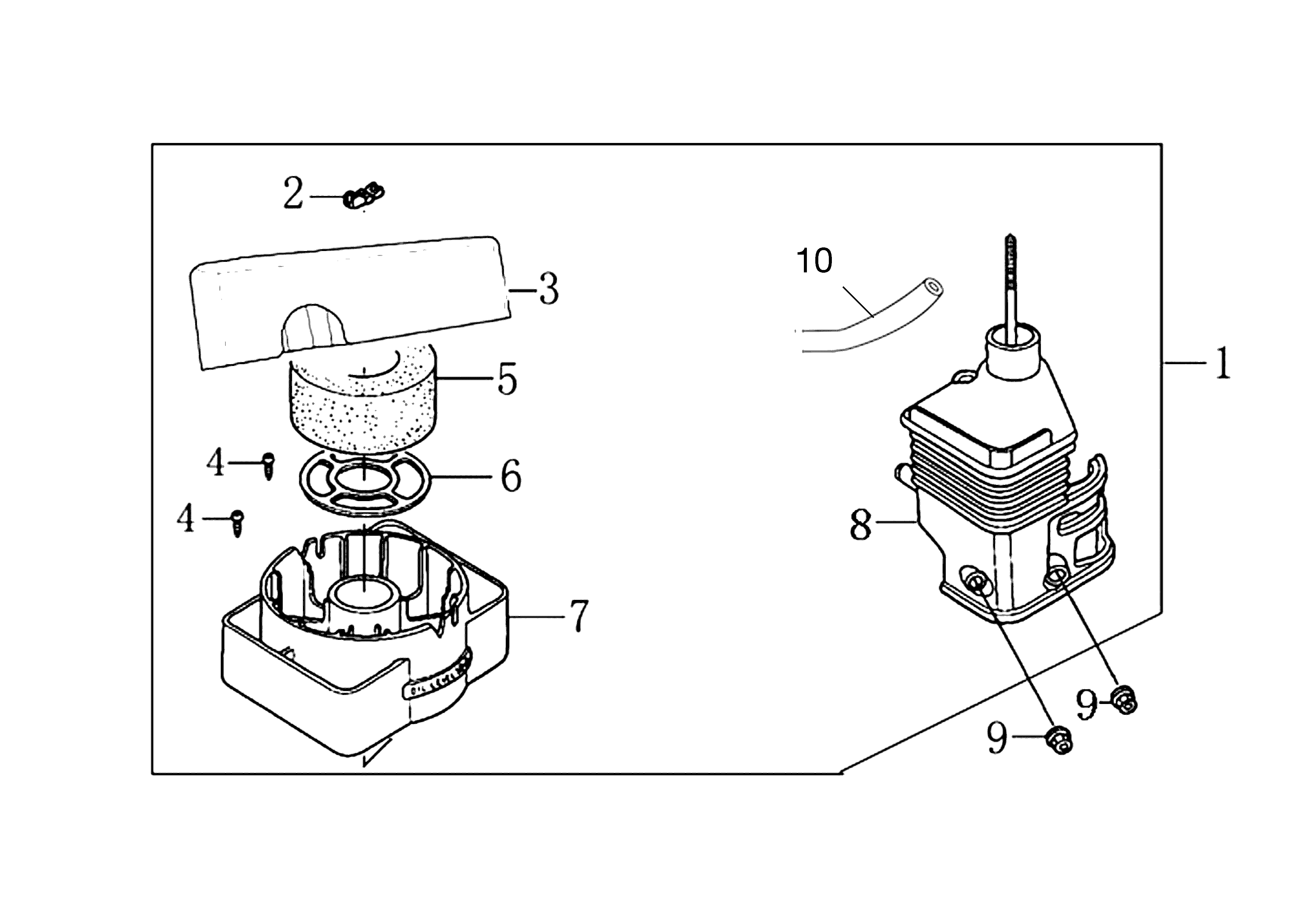

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66151177 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 10 | L66150473 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150316 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |

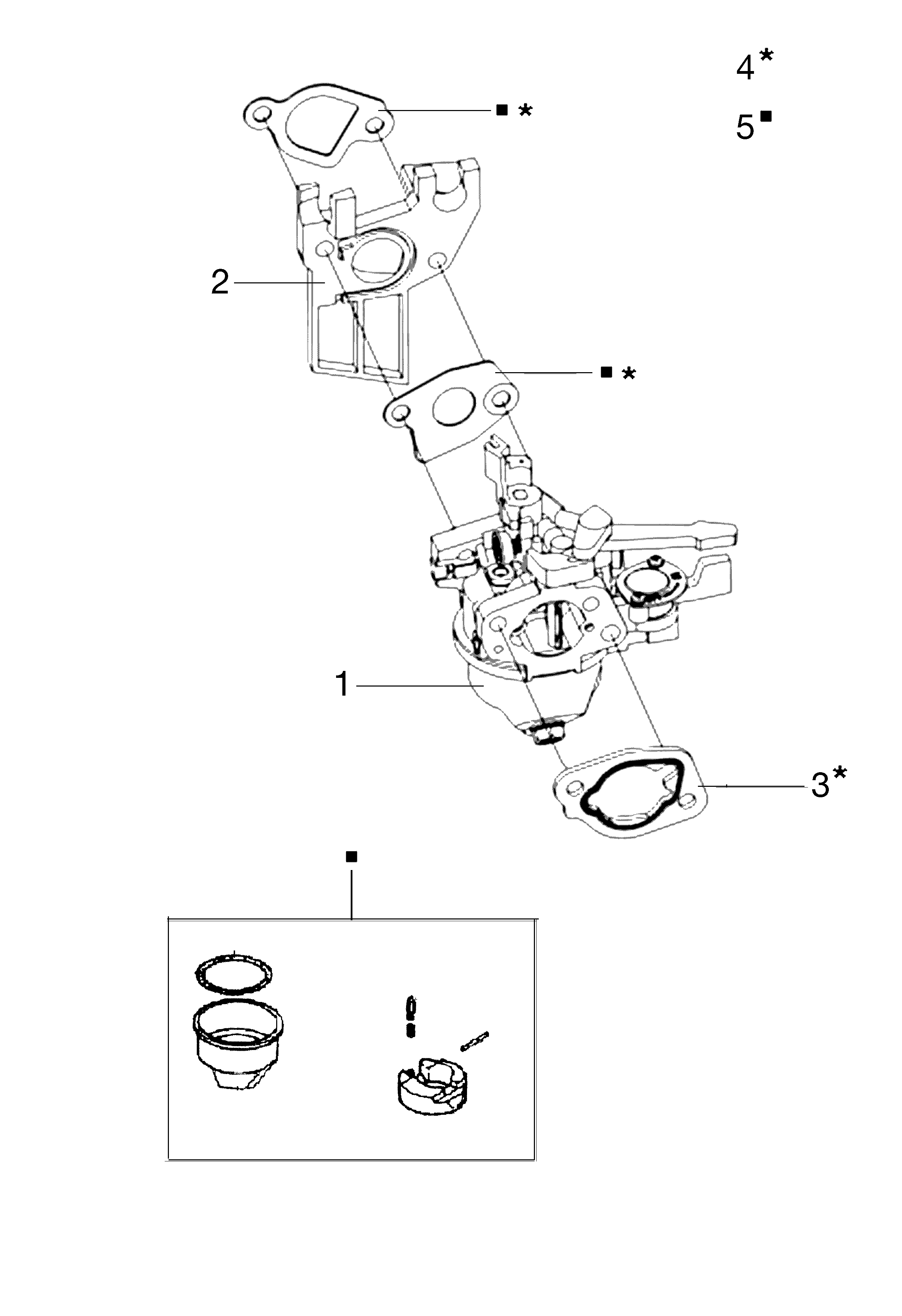

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150842 | Bride termique | Disponible | Voir la pièce |
| 3 | L66150292 | Joint | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150476 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150322 | Vis | Disponible | Voir la pièce |
| 9 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |

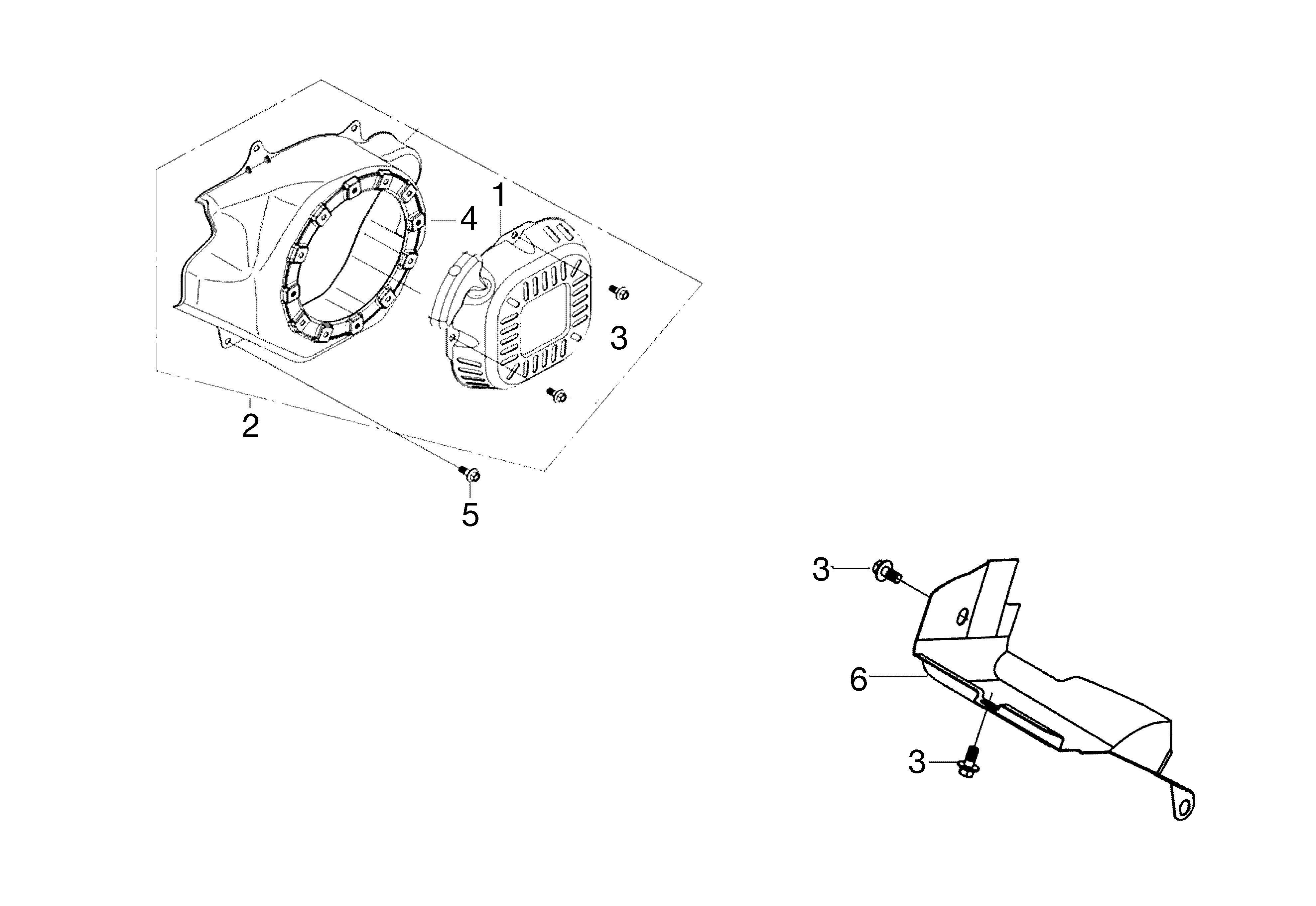

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 4 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 5 | L66150316 | Vis | Disponible | Voir la pièce |
| 6 | L66150725 | Deflecteur | Disponible | Voir la pièce |
