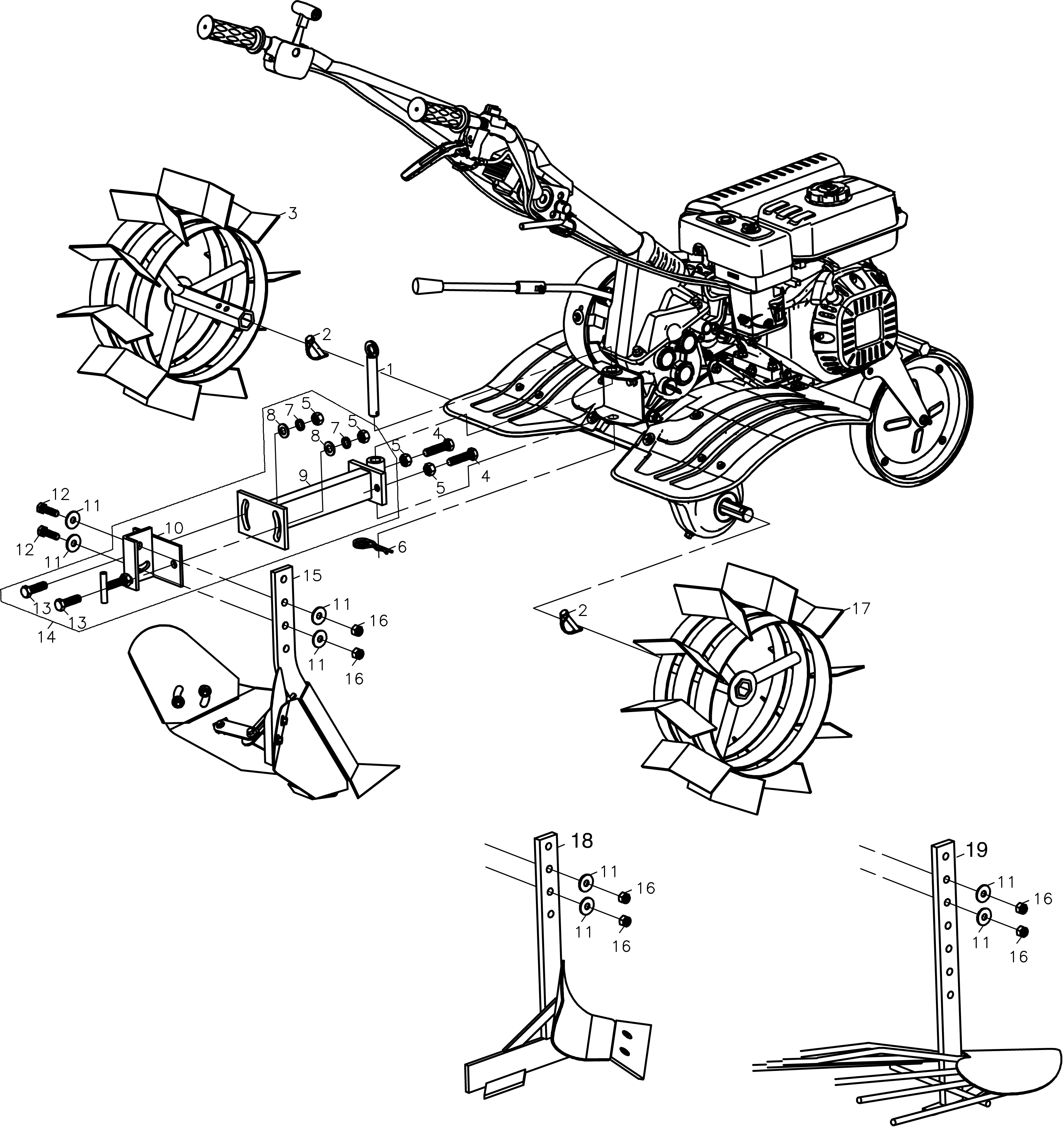

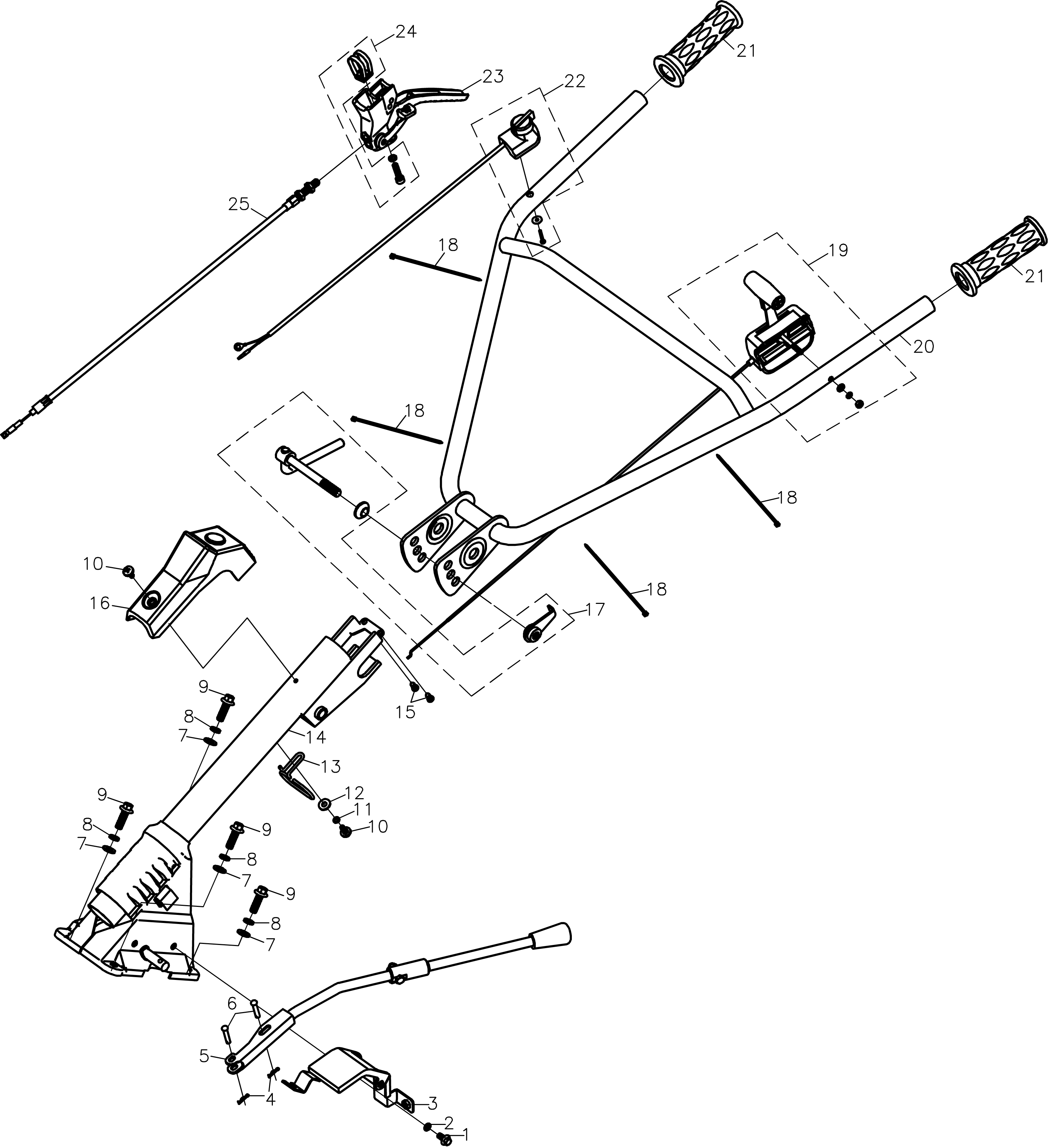

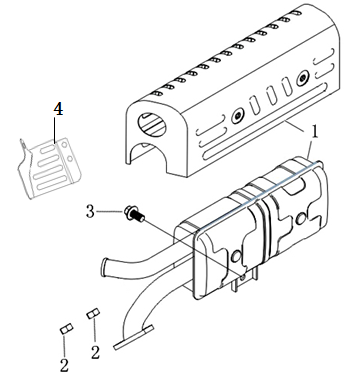

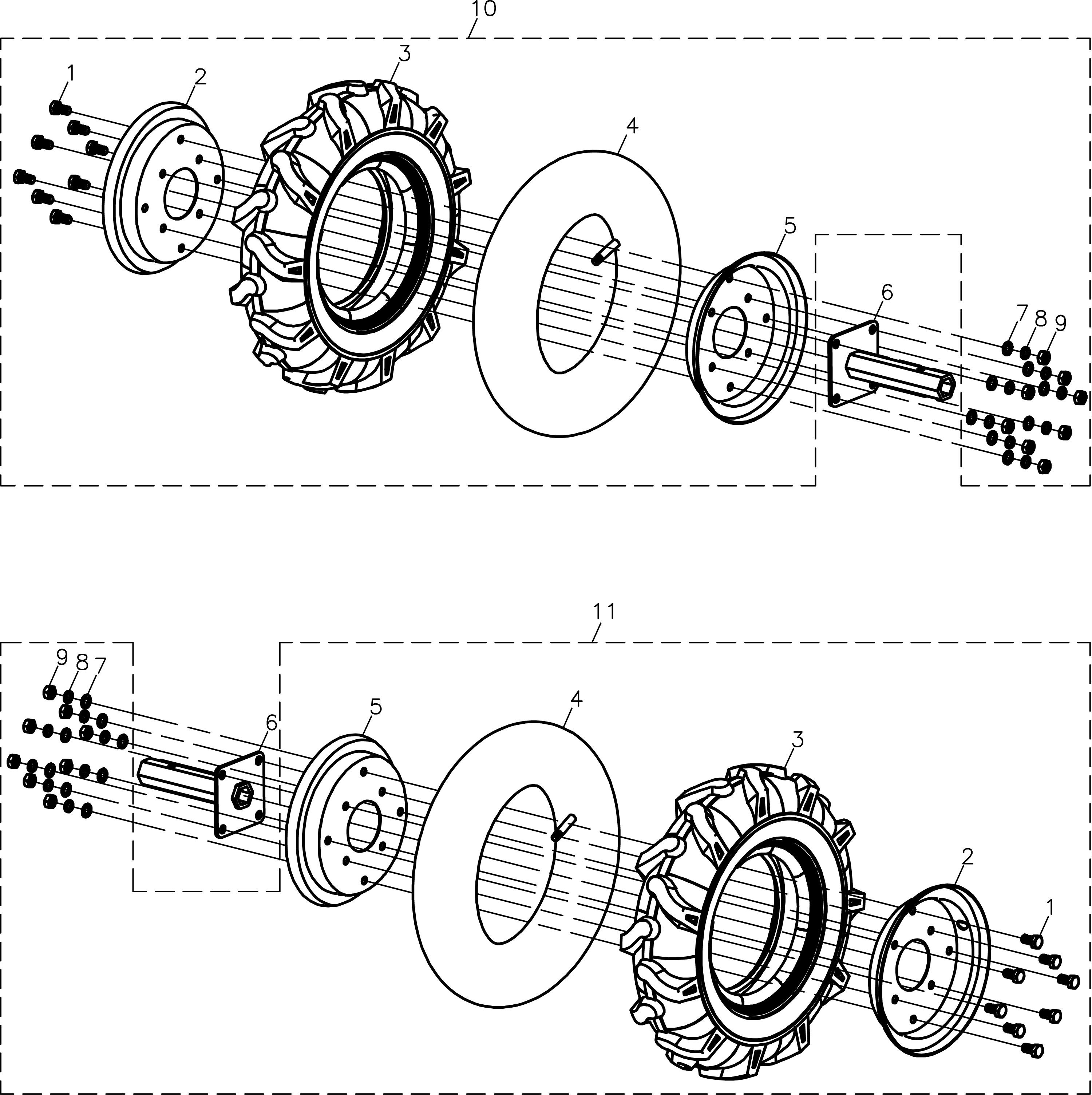

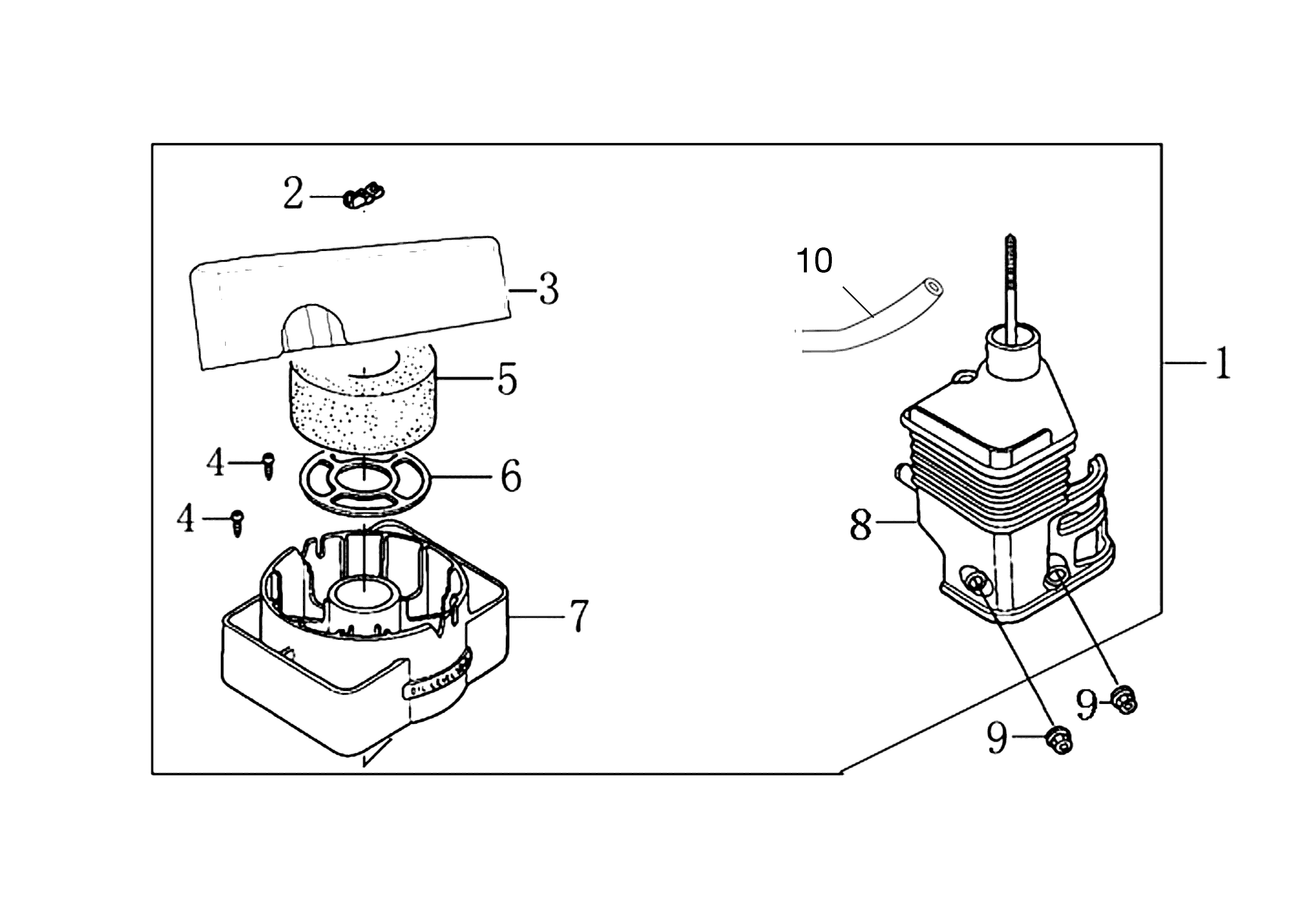

Vue Éclatée MH 197 RK (K800 HC)
Retrouvez les pièces détachées, références et repères disponibles pour MH 197 RK (K800 HC).

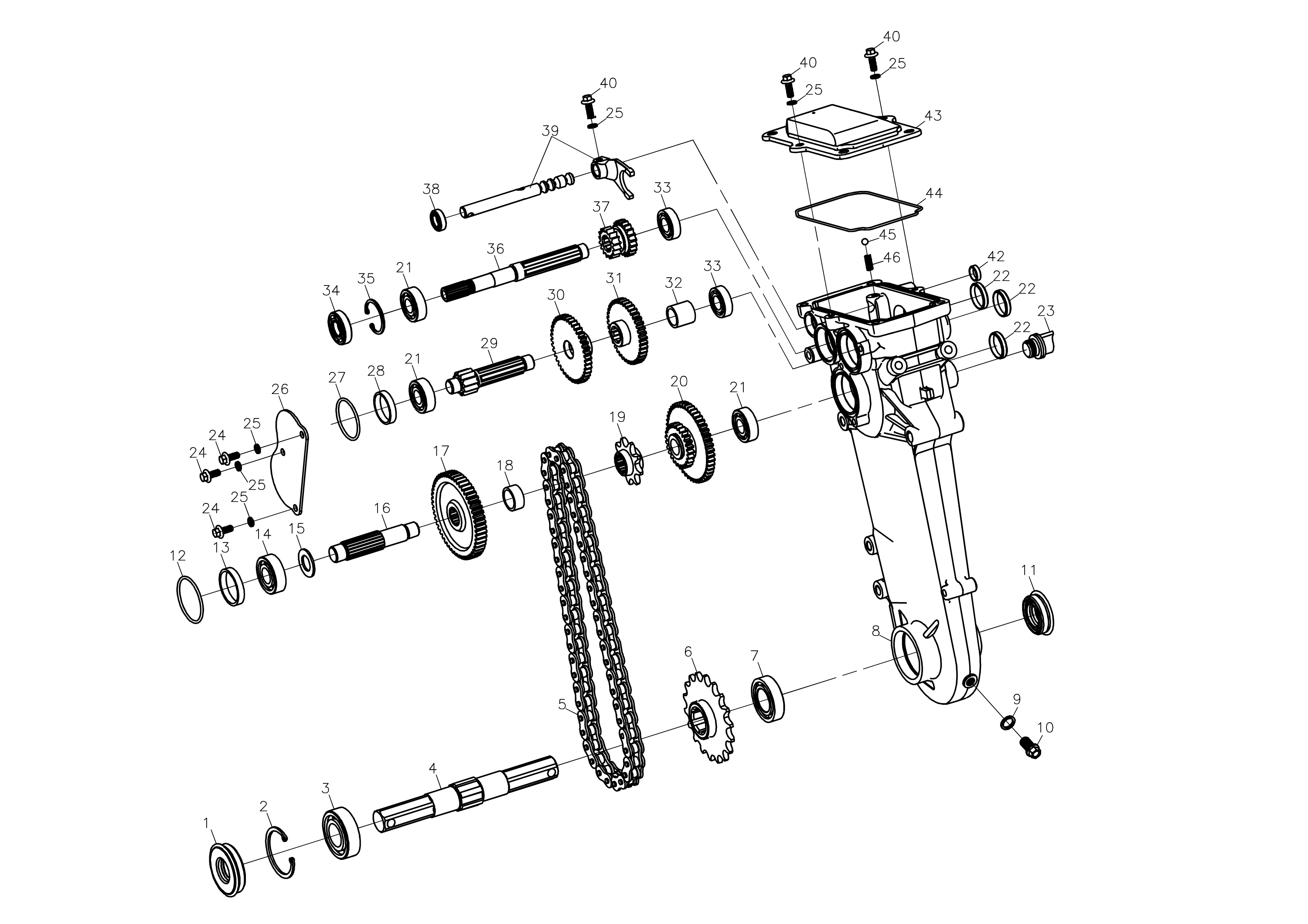

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150753 | Joint d | Disponible | Voir la pièce |
| 2 | L66150773 | Joint d | Disponible | Voir la pièce |
| 3 | L66150779 | Roulement | Disponible | Voir la pièce |
| 4 | L66150746 | Arbre | Disponible | Voir la pièce |
| 5 | L66150780 | Chaine | Disponible | Voir la pièce |
| 6 | L66150781 | Engrenage | Disponible | Voir la pièce |
| 7 | L66150783 | Roulement | Disponible | Voir la pièce |
| 8 | L66150887 | Transmission | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150797 | Ecrou | Disponible | Voir la pièce |
| 11 | L66150811 | Joint d | Disponible | Voir la pièce |
| 12 | L66150819 | Bague | Disponible | Voir la pièce |
| 13 | L66150826 | Bague | Disponible | Voir la pièce |
| 14 | L66150827 | Roulement | Disponible | Voir la pièce |
| 15 | L66150855 | Rondelle | Disponible | Voir la pièce |
| 16 | L66150856 | Arbre | Disponible | Voir la pièce |
| 17 | L66150857 | Engrenage | Disponible | Voir la pièce |
| 18 | L66150858 | Bague | Disponible | Voir la pièce |
| 19 | L66150859 | Engrenage | Disponible | Voir la pièce |
| 20 | L66150860 | Engrenage | Disponible | Voir la pièce |
| 21 | L66150657 | Roulement | Disponible | Voir la pièce |
| 21 | L66150657 | Roulement | Disponible | Voir la pièce |
| 21 | L66150657 | Roulement | Disponible | Voir la pièce |
| 22 | L66150861 | Joint d | Disponible | Voir la pièce |
| 22 | L66150861 | Joint d | Disponible | Voir la pièce |
| 22 | L66150861 | Joint d | Disponible | Voir la pièce |
| 23 | L66150541 | Bouchon compl. | Disponible | Voir la pièce |
| 24 | L66150393 | Vis | Disponible | Voir la pièce |
| 24 | L66150393 | Vis | Disponible | Voir la pièce |
| 24 | L66150393 | Vis | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 25 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 26 | L66150863 | Deflecteur | Disponible | Voir la pièce |
| 27 | L66150864 | Bague | Disponible | Voir la pièce |
| 28 | L66150865 | Bague | Disponible | Voir la pièce |
| 29 | L66150866 | Arbre | Disponible | Voir la pièce |
| 30 | L66150867 | Engrenage | Disponible | Voir la pièce |
| 31 | L66150868 | Engrenage | Disponible | Voir la pièce |
| 32 | L66150869 | Bague | Disponible | Voir la pièce |
| 33 | L66150870 | Roulement | Disponible | Voir la pièce |
| 33 | L66150870 | Roulement | Disponible | Voir la pièce |
| 34 | L66150871 | Joint d | Disponible | Voir la pièce |
| 35 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 36 | L66150872 | Arbre trasmission | Disponible | Voir la pièce |
| 37 | L66150873 | Engrenage | Disponible | Voir la pièce |
| 38 | L66150874 | Joint d | Disponible | Voir la pièce |
| 39 | L66151204 | Arbre | Disponible | Voir la pièce |
| 40 | L66150251 | Vis | Disponible | Voir la pièce |
| 40 | L66150251 | Vis | Disponible | Voir la pièce |
| 40 | L66150251 | Vis | Disponible | Voir la pièce |
| 42 | L66150877 | Joint d | Disponible | Voir la pièce |
| 43 | L66150878 | Couvercle | Disponible | Voir la pièce |
| 44 | L66150879 | Bague | Disponible | Voir la pièce |
| 45 | L66150880 | Bille | Disponible | Voir la pièce |
| 46 | L66150881 | Ressort | Disponible | Voir la pièce |

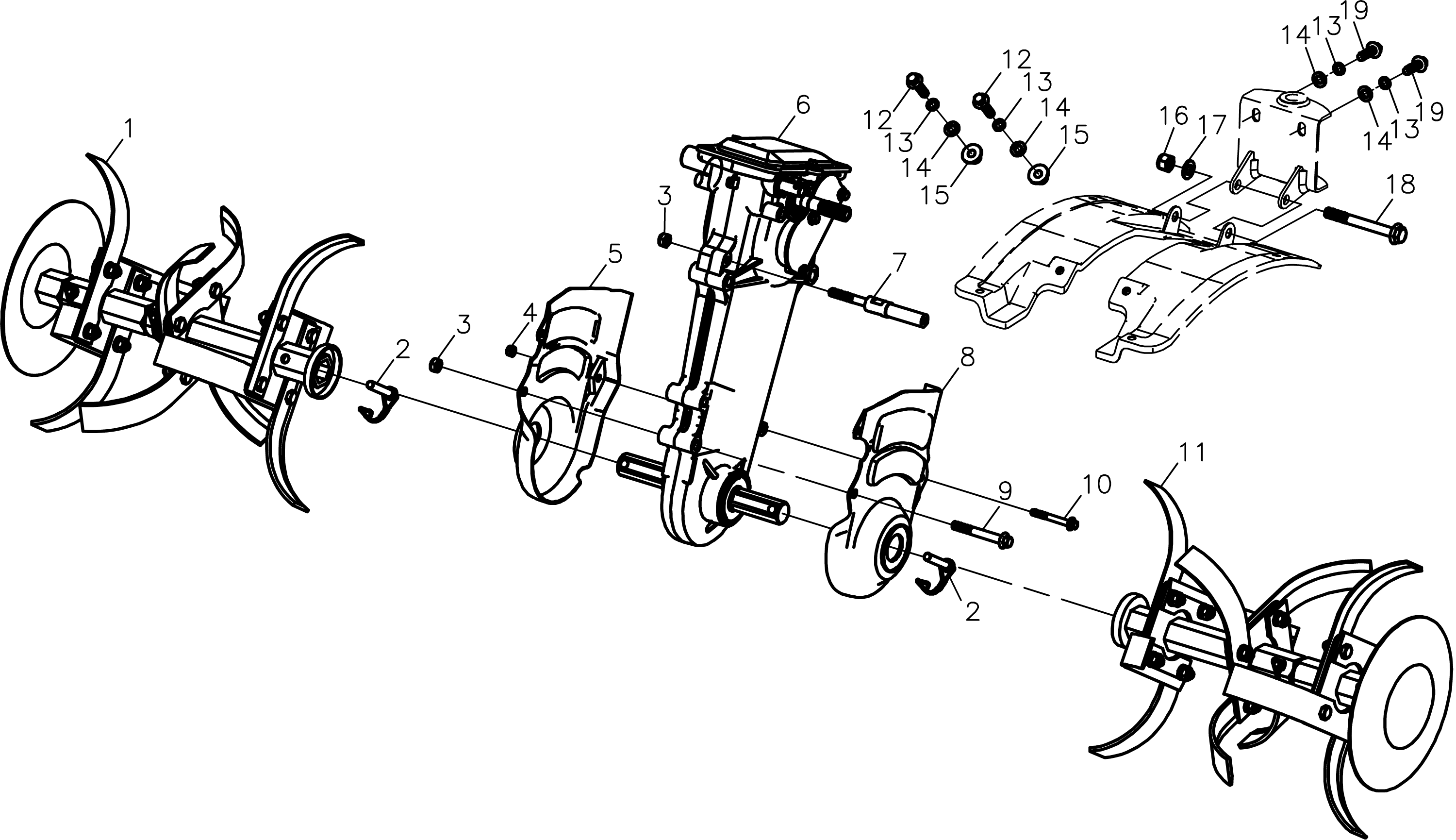

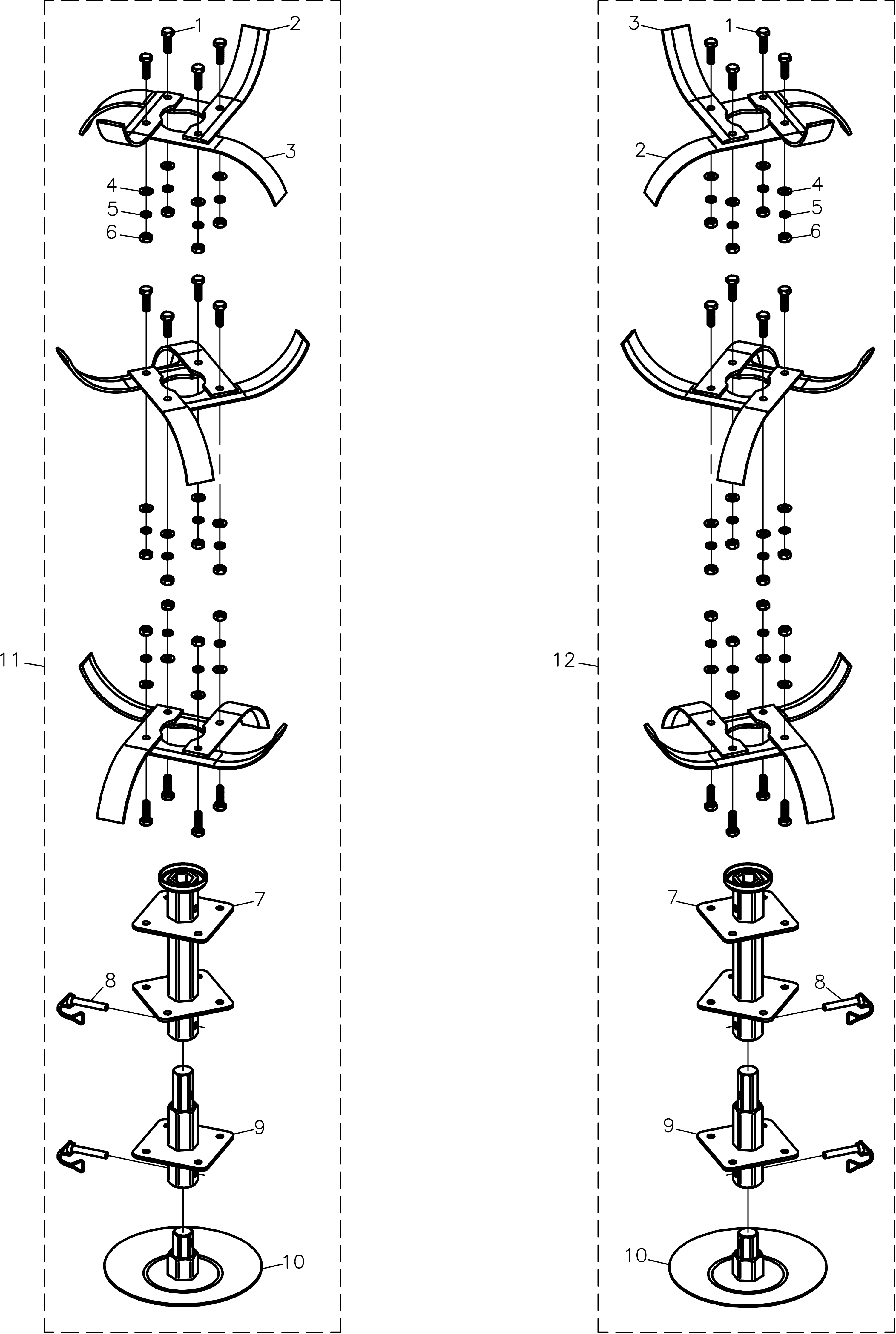

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150882 | Kit couteaux | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150886 | Protection | Disponible | Voir la pièce |
| 6 | L66150887 | Transmission | Disponible | Voir la pièce |
| 7 | L66150888 | Axe | Disponible | Voir la pièce |
| 8 | L66150889 | Protection | Disponible | Voir la pièce |
| 9 | L66150890 | Boulon | Disponible | Voir la pièce |
| 10 | L66150256 | Vis | Disponible | Voir la pièce |
| 11 | L66150891 | Kit couteaux | Disponible | Voir la pièce |
| 12 | L66150892 | Boulon | Disponible | Voir la pièce |
| 12 | L66150892 | Boulon | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 15 | L66150895 | Bague | Disponible | Voir la pièce |
| 15 | L66150895 | Bague | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 17 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 18 | L66150898 | Boulon | Disponible | Voir la pièce |
| 19 | L66150899 | Boulon | Disponible | Voir la pièce |
| 19 | L66150899 | Boulon | Disponible | Voir la pièce |

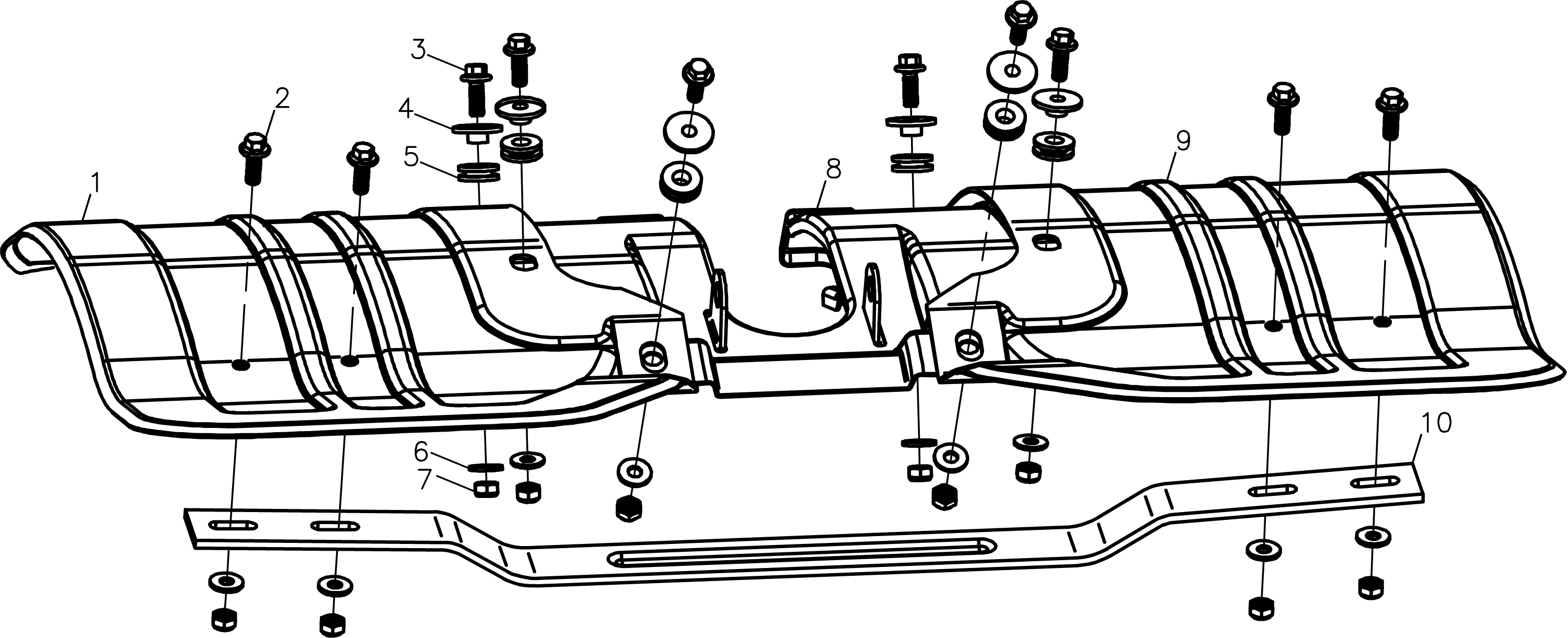

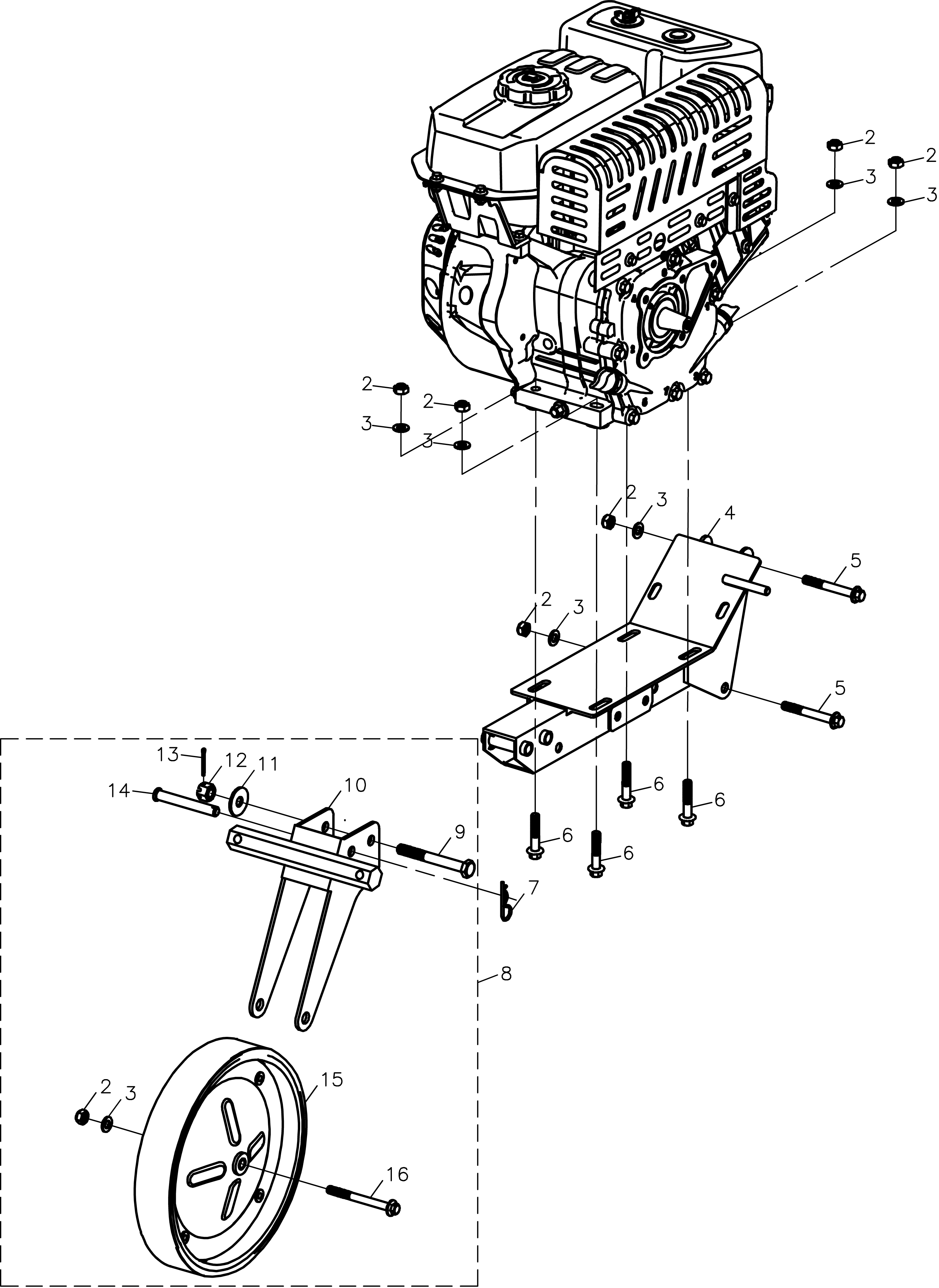

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150900 | Etrier | Disponible | Voir la pièce |
| 5 | L66150890 | Boulon | Disponible | Voir la pièce |
| 5 | L66150890 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 7 | L66150902 | Pivot | Disponible | Voir la pièce |
| 8 | L66150903 | Kit roue | Disponible | Voir la pièce |
| 9 | L66150904 | Boulon | Disponible | Voir la pièce |
| 10 | L66150905 | Fourchette | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 12 | L66150907 | Ecrou | Disponible | Voir la pièce |
| 13 | L66150908 | Pivot | Disponible | Voir la pièce |
| 14 | L66151269 | Pivot | Disponible | Voir la pièce |
| 15 | L66150910 | Roue avant | Disponible | Voir la pièce |
| 16 | L66150911 | Boulon | Disponible | Voir la pièce |

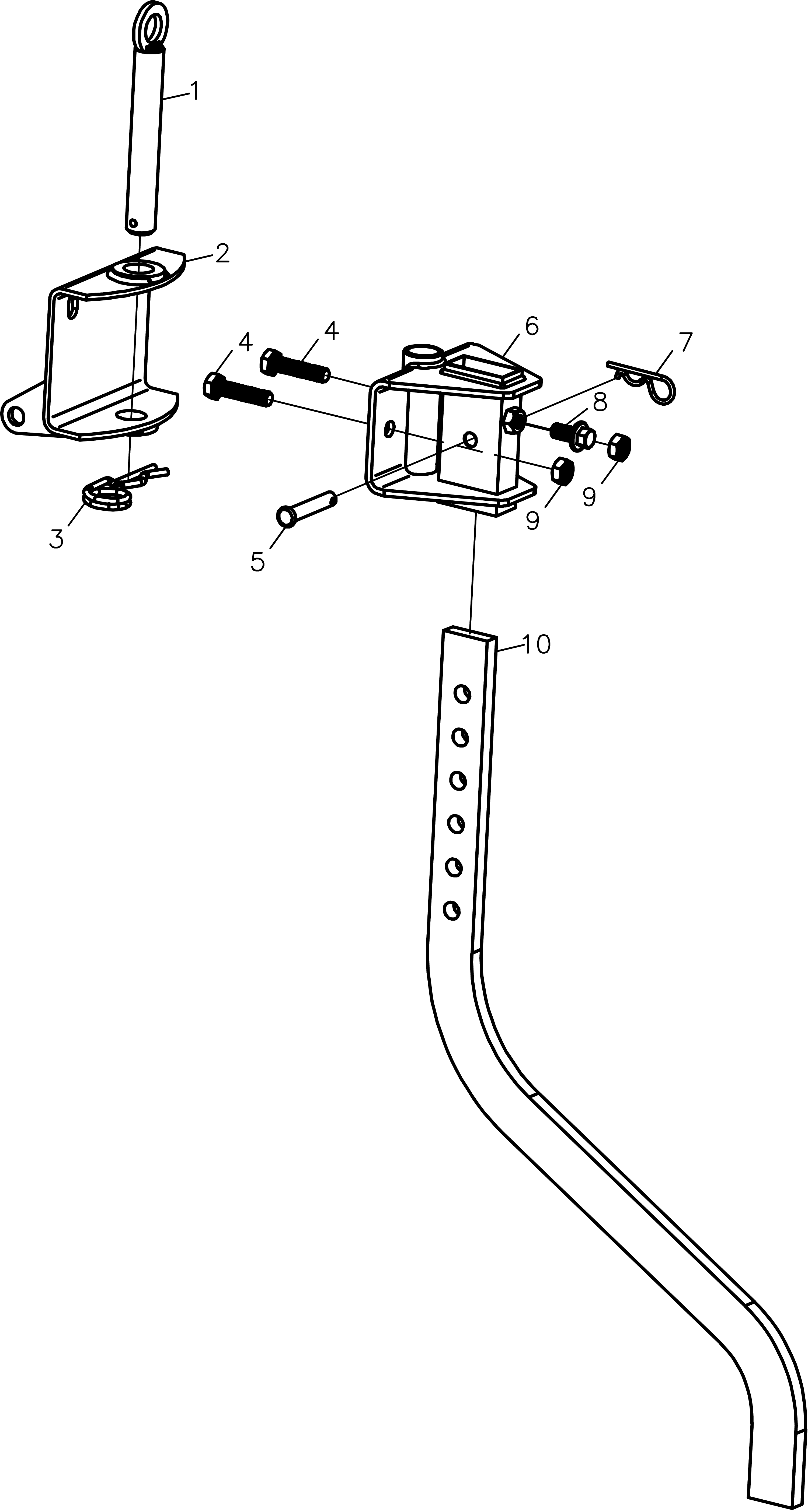

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150912 | Pivot | Disponible | Voir la pièce |
| 2 | L66150913 | Siège amortisseur | Disponible | Voir la pièce |
| 3 | L66150914 | Pivot | Disponible | Voir la pièce |
| 4 | L66150915 | Boulon | Disponible | Voir la pièce |
| 4 | L66150915 | Boulon | Disponible | Voir la pièce |
| 5 | L66150916 | Pivot | Disponible | Voir la pièce |
| 6 | L66150917 | Siège bras amortisseur | Disponible | Voir la pièce |
| 7 | L66150902 | Pivot | Disponible | Voir la pièce |
| 8 | L66150918 | Boulon | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 10 | L66150919 | Bras amortisseur | Disponible | Voir la pièce |

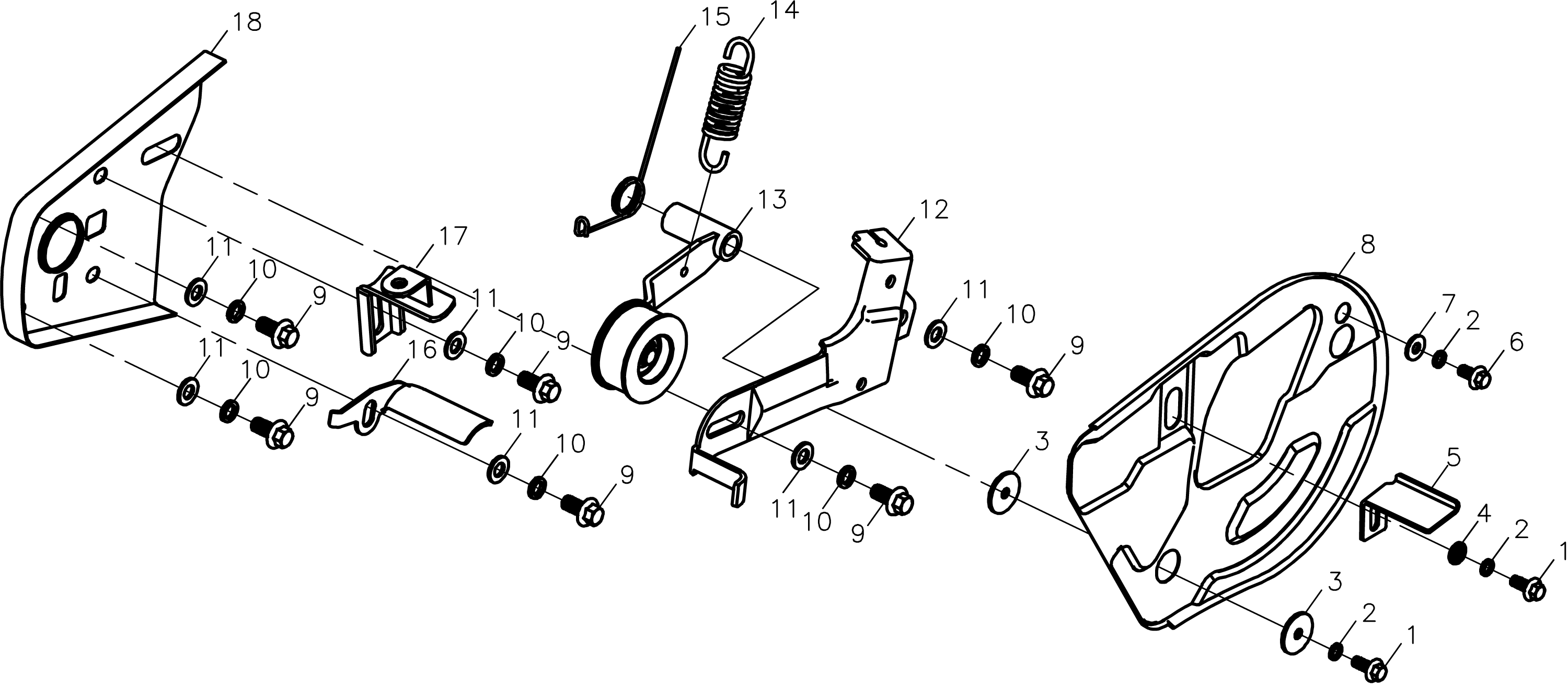

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150921 | Plaque | Disponible | Voir la pièce |
| 6 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150923 | Plaquette | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 9 | L66150924 | Boulon | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 12 | L66150925 | Etrier | Disponible | Voir la pièce |
| 13 | L66150926 | Levier galopin | Disponible | Voir la pièce |
| 14 | L66150927 | Ressort | Disponible | Voir la pièce |
| 15 | L66150928 | Ressort | Disponible | Voir la pièce |
| 16 | L66150929 | Etrier | Disponible | Voir la pièce |
| 17 | L66150930 | Etrier | Disponible | Voir la pièce |
| 18 | L66150931 | Plaquette | Disponible | Voir la pièce |

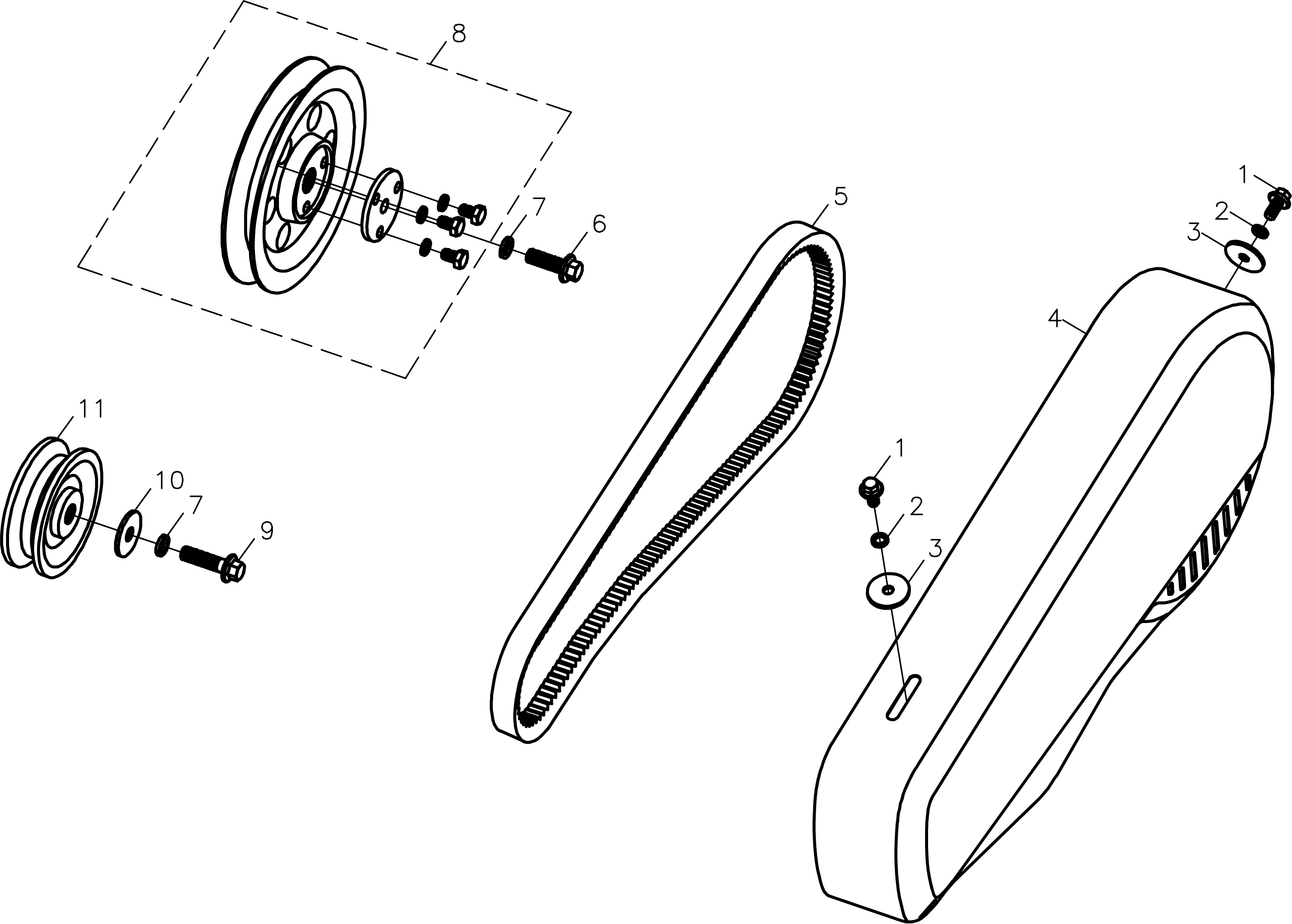

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150464 | Vis | Disponible | Voir la pièce |
| 1 | L66150464 | Vis | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 4 | 68580003R | Carter | Disponible | Voir la pièce |
| 5 | L66150932 | Courroie | Disponible | Voir la pièce |
| 6 | L66150899 | Boulon | Disponible | Voir la pièce |
| 7 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150933 | Kit roue motrice | Disponible | Voir la pièce |
| 9 | L66150892 | Boulon | Disponible | Voir la pièce |
| 10 | L66150934 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150935 | Roue motrice | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150464 | Vis | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150936 | Etrier | Disponible | Voir la pièce |
| 4 | L66150937 | Clip | Disponible | Voir la pièce |
| 5 | L66150938 | Etrier | Disponible | Voir la pièce |
| 6 | L66150939 | Pivot | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150899 | Boulon | Disponible | Voir la pièce |
| 9 | L66150899 | Boulon | Disponible | Voir la pièce |
| 9 | L66150899 | Boulon | Disponible | Voir la pièce |
| 9 | L66150899 | Boulon | Disponible | Voir la pièce |
| 10 | L66150940 | Boulon | Disponible | Voir la pièce |
| 10 | L66150940 | Boulon | Disponible | Voir la pièce |
| 11 | L66150941 | Roulement | Disponible | Voir la pièce |
| 12 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150942 | Clip | Disponible | Voir la pièce |
| 14 | L66150943 | Entretoise | Disponible | Voir la pièce |
| 15 | L66150944 | Boulon | Disponible | Voir la pièce |
| 16 | L66150945 | Protection | Disponible | Voir la pièce |
| 17 | L66150946 | Kit levier | Disponible | Voir la pièce |
| 18 | L66150947 | Bande | Disponible | Voir la pièce |
| 18 | L66150947 | Bande | Disponible | Voir la pièce |
| 18 | L66150947 | Bande | Disponible | Voir la pièce |
| 18 | L66150947 | Bande | Disponible | Voir la pièce |
| 19 | L66150948 | Poignee complete | Disponible | Voir la pièce |
| 20 | L66150949 | Guidon | Disponible | Voir la pièce |
| 21 | L66150951 | Poignée | Disponible | Voir la pièce |
| 21 | L66150951 | Poignée | Disponible | Voir la pièce |
| 22 | L66150952 | Interrupteur | Disponible | Voir la pièce |
| 23 | L66150953 | Levier sx | Disponible | Voir la pièce |
| 24 | L66150954 | Bande | Disponible | Voir la pièce |
| 25 | L66150955 | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150966 | Capot left | Disponible | Voir la pièce |
| 2 | L66150251 | Vis | Disponible | Voir la pièce |
| 3 | L66150456 | Vis | Disponible | Voir la pièce |
| 4 | L66150967 | Bague | Disponible | Voir la pièce |
| 5 | L66150968 | Amortisseur | Disponible | Voir la pièce |
| 6 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150969 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150970 | Capot | Disponible | Voir la pièce |
| 9 | L66150971 | Capot right | Disponible | Voir la pièce |
| 10 | L66150972 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 1 | L66150973 | Boulon | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 2 | L66150974 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150975 | Couteau | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150978 | Support | Disponible | Voir la pièce |
| 7 | L66150978 | Support | Disponible | Voir la pièce |
| 8 | L66150883 | Clip | Disponible | Voir la pièce |
| 8 | L66150883 | Clip | Disponible | Voir la pièce |
| 9 | L66150979 | Support | Disponible | Voir la pièce |
| 9 | L66150979 | Support | Disponible | Voir la pièce |
| 10 | L66150980 | Disque | Disponible | Voir la pièce |
| 10 | L66150980 | Disque | Disponible | Voir la pièce |
| 11 | L66150891 | Kit couteaux | Disponible | Voir la pièce |
| 12 | L66150882 | Kit couteaux | Disponible | Voir la pièce |

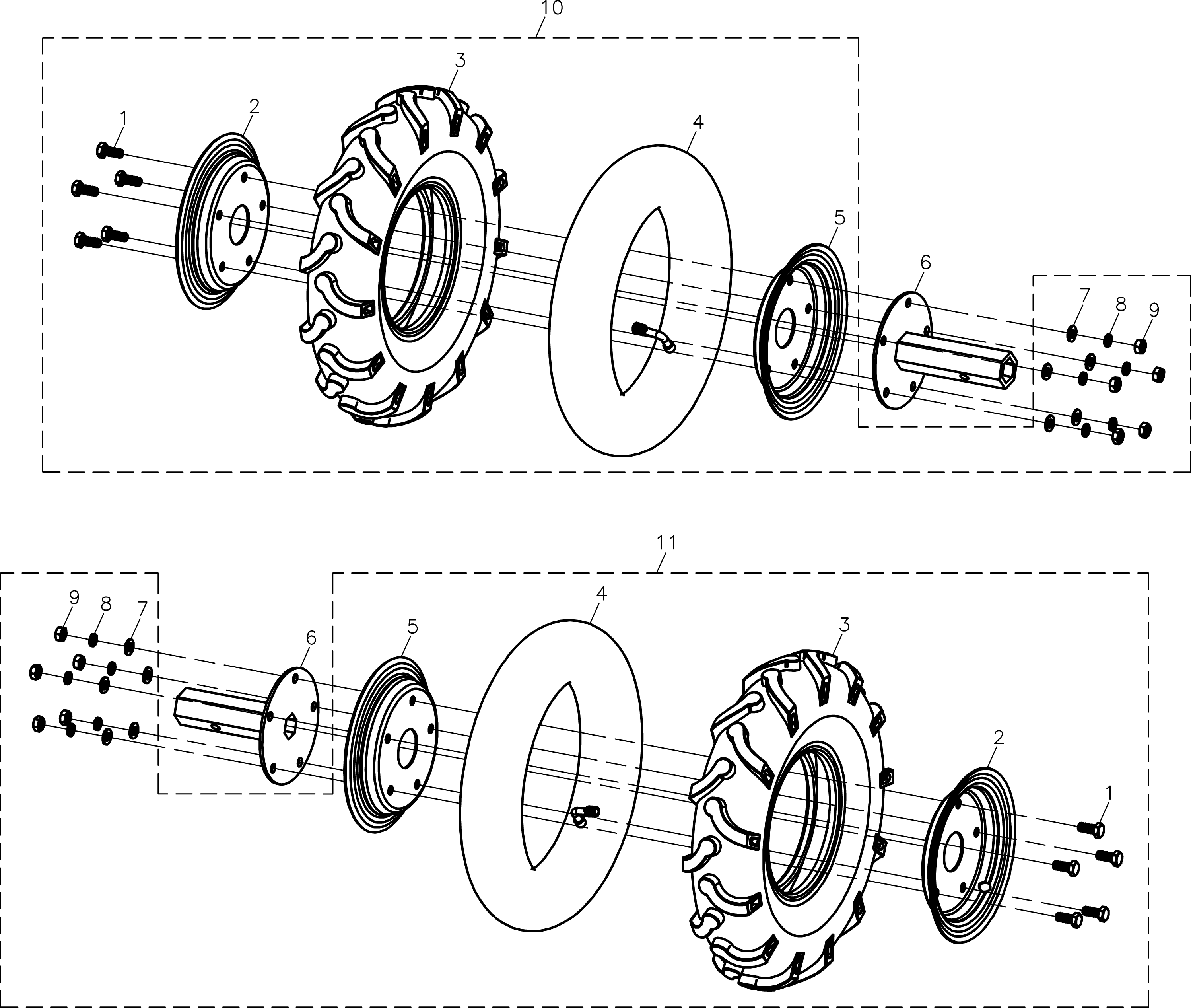

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150990 | Boulon | Disponible | Voir la pièce |
| 1 | L66150990 | Boulon | Disponible | Voir la pièce |
| 2 | L66150991 | Jante | Disponible | Voir la pièce |
| 2 | L66150991 | Jante | Disponible | Voir la pièce |
| 3 | L66150992 | Pneumatique | Disponible | Voir la pièce |
| 3 | L66150992 | Pneumatique | Disponible | Voir la pièce |
| 4 | L66150993 | Chambre a aire | Disponible | Voir la pièce |
| 4 | L66150993 | Chambre a aire | Disponible | Voir la pièce |
| 5 | L66150994 | Jante | Disponible | Voir la pièce |
| 5 | L66150994 | Jante | Disponible | Voir la pièce |
| 6 | L66150995 | Assieu | Disponible | Voir la pièce |
| 6 | L66150995 | Assieu | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150976 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150977 | Ecrou | Disponible | Voir la pièce |
| 10 | L66150996 | Kit roue | Disponible | Voir la pièce |
| 11 | L66150997 | Kit roue | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150998 | Boulon | Disponible | Voir la pièce |
| 1 | L66150998 | Boulon | Disponible | Voir la pièce |
| 2 | L66150999 | Jante | Disponible | Voir la pièce |
| 2 | L66150999 | Jante | Disponible | Voir la pièce |
| 3 | L66151000 | Pneumatique | Disponible | Voir la pièce |
| 3 | L66151000 | Pneumatique | Disponible | Voir la pièce |
| 4 | L66151001 | Chambre a aire | Disponible | Voir la pièce |
| 4 | L66151001 | Chambre a aire | Disponible | Voir la pièce |
| 5 | L66151002 | Jante | Disponible | Voir la pièce |
| 5 | L66151002 | Jante | Disponible | Voir la pièce |
| 6 | L66151003 | Assieu | Disponible | Voir la pièce |
| 6 | L66151003 | Assieu | Disponible | Voir la pièce |
| 7 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151004 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151004 | Rondelle | Disponible | Voir la pièce |
| 9 | L66151005 | Ecrou | Disponible | Voir la pièce |
| 9 | L66151005 | Ecrou | Disponible | Voir la pièce |
| 10 | L66151160 | Kit roue | Disponible | Voir la pièce |
| 11 | L66151161 | Kit roue | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150912 | Pivot | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | 69209084 | Paire de roues | Disponible | Voir la pièce |
| 4 | L66151007 | Boulon | Disponible | Voir la pièce |
| 4 | L66151007 | Boulon | Disponible | Voir la pièce |
| 5 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151008 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150914 | Pivot | Disponible | Voir la pièce |
| 7 | L66151009 | Rondelle | Disponible | Voir la pièce |
| 7 | L66151009 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151010 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151010 | Rondelle | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | - | N | Non reliée | |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150906 | Rondelle | Disponible | Voir la pièce |
| 12 | L66151013 | Boulon | Disponible | Voir la pièce |
| 12 | L66151013 | Boulon | Disponible | Voir la pièce |
| 13 | L66151014 | Boulon | Disponible | Voir la pièce |
| 13 | L66151014 | Boulon | Disponible | Voir la pièce |
| 14 | 69209088 | Connecteur | Disponible | Voir la pièce |
| 15 | 69209081 | Butteur | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 16 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 17 | 69209084 | Paire de roues | Disponible | Voir la pièce |
| 18 | 69209082 | Butteur | Disponible | Voir la pièce |
| 19 | 69209083 | Potato digger | Disponible | Voir la pièce |

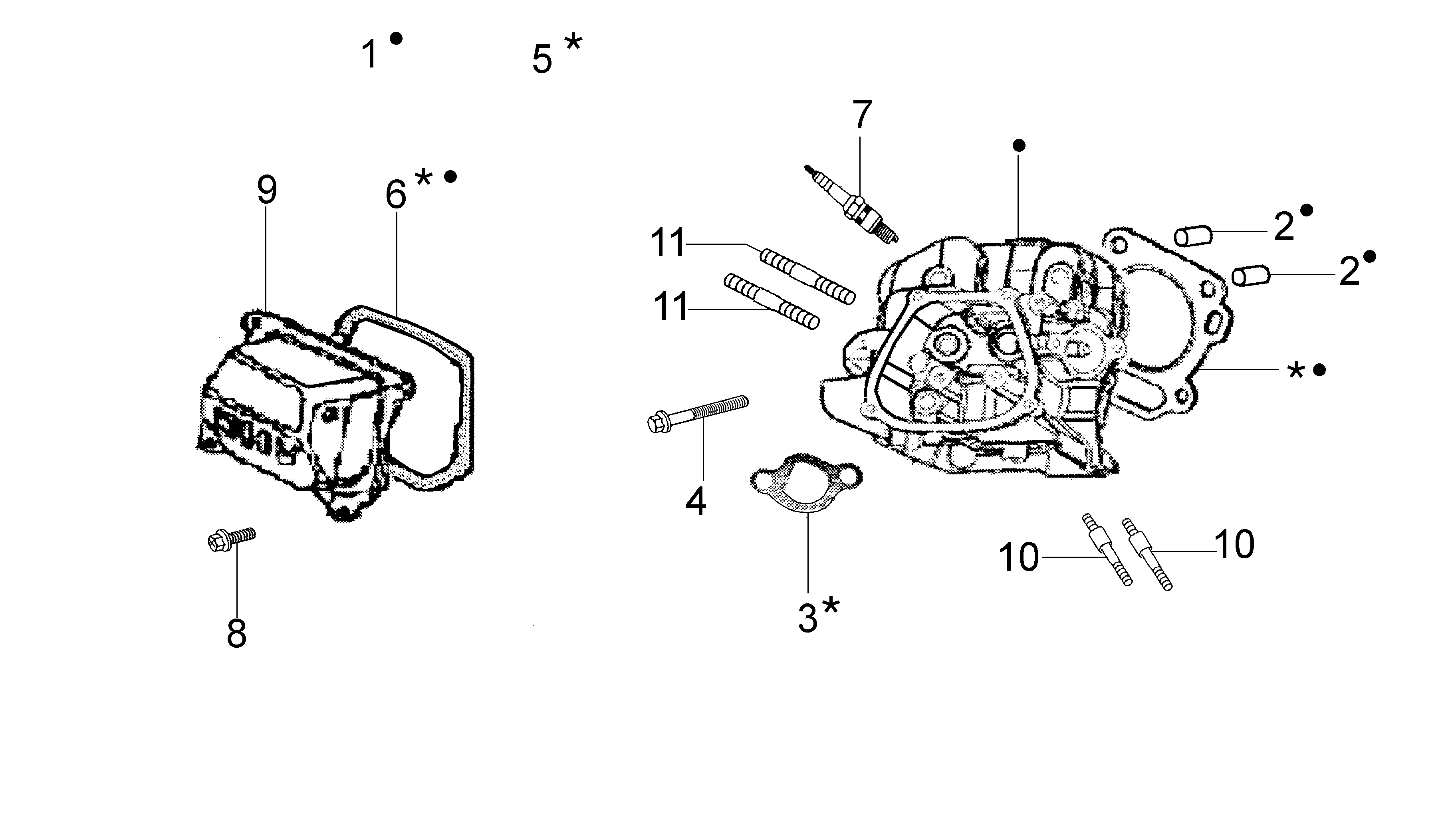

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150476 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150322 | Vis | Disponible | Voir la pièce |
| 9 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |

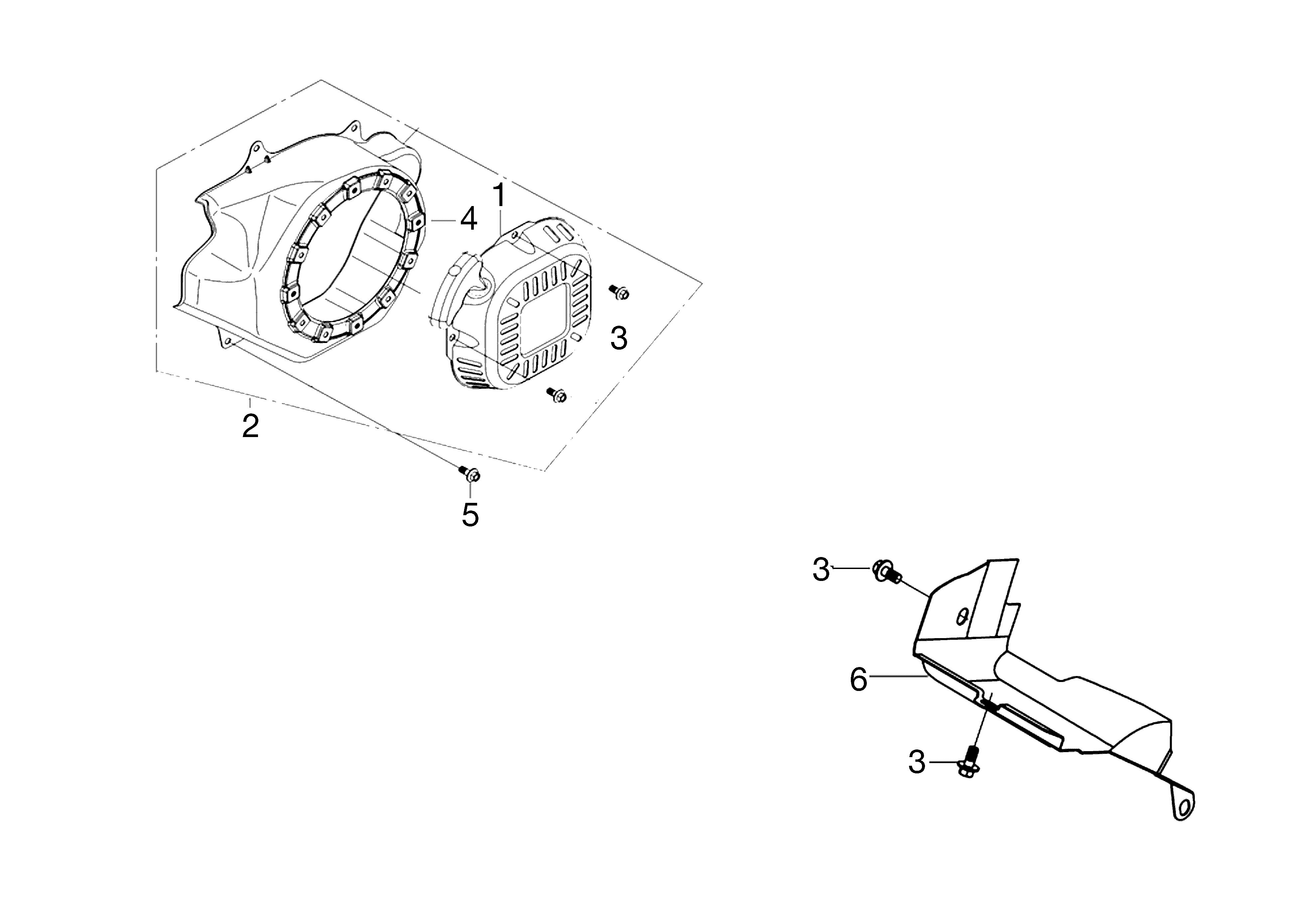

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 4 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 5 | L66150316 | Vis | Disponible | Voir la pièce |
| 6 | L66150725 | Deflecteur | Disponible | Voir la pièce |

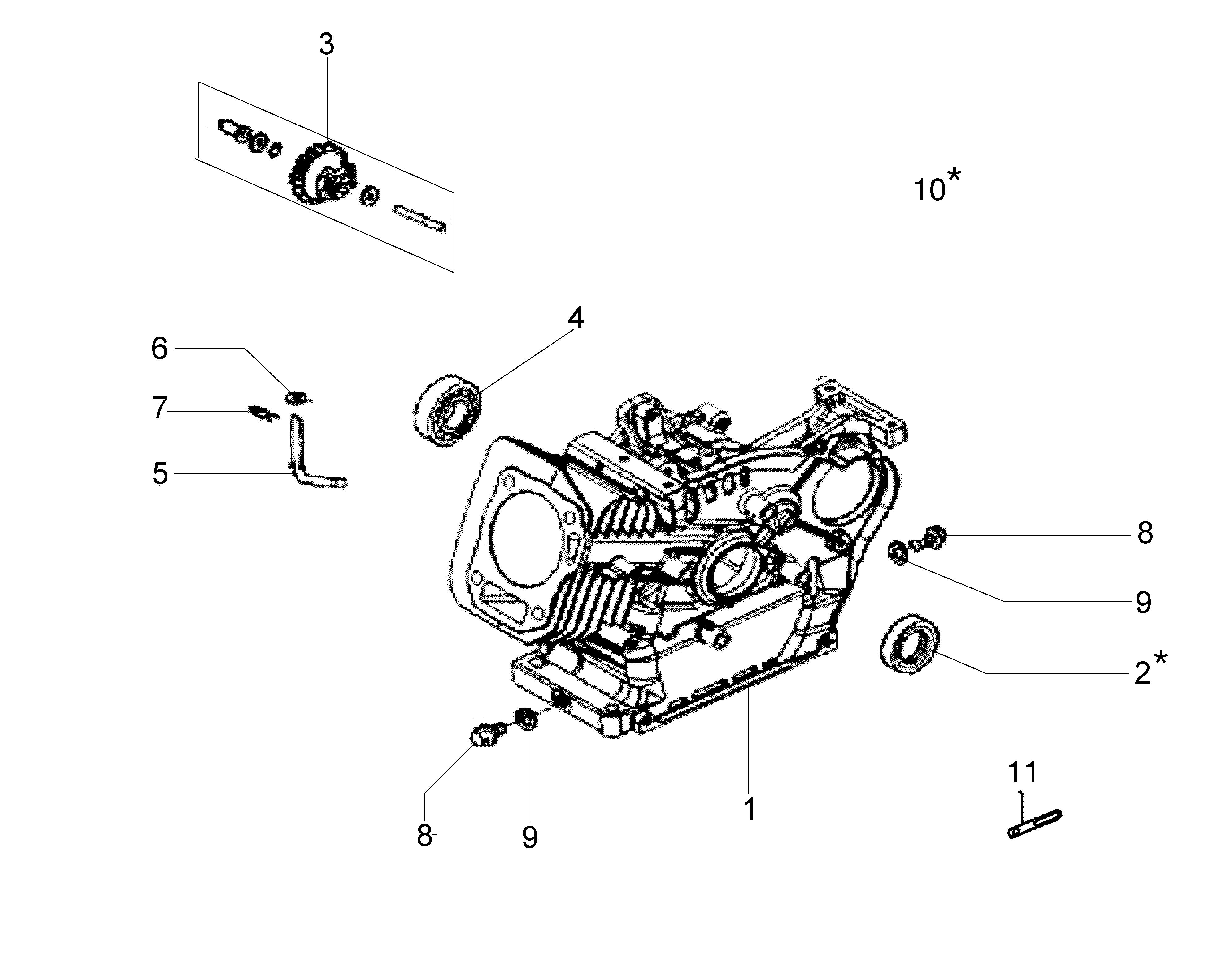

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et subassment | Disponible | Voir la pièce |
| 2 | L66150462 | Joint d | Disponible | Voir la pièce |
| 3 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150480 | Cable | Disponible | Voir la pièce |

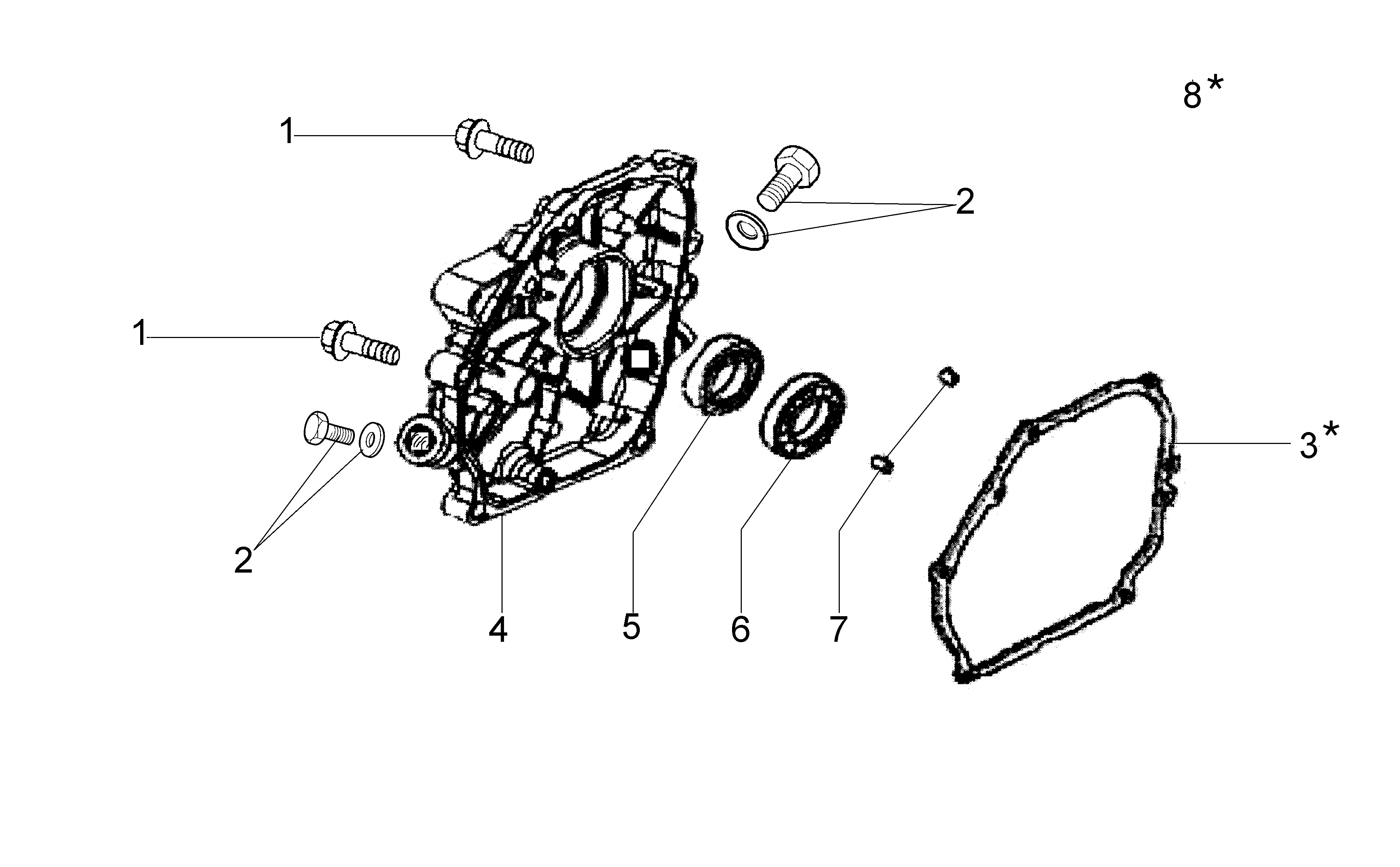

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 5 | L66150462 | Joint d | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |

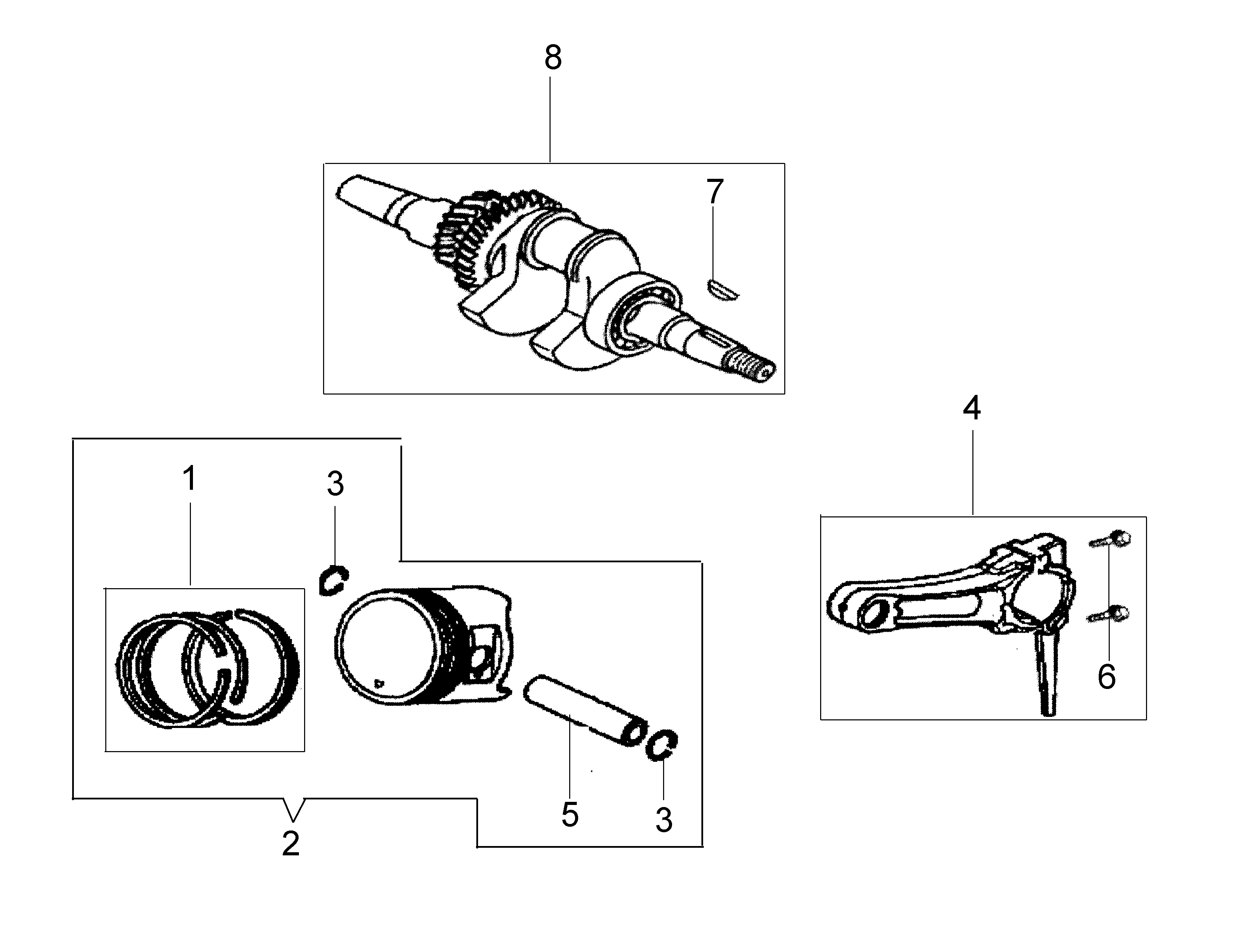

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151166 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 5 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66151167 | Arbre | Disponible | Voir la pièce |

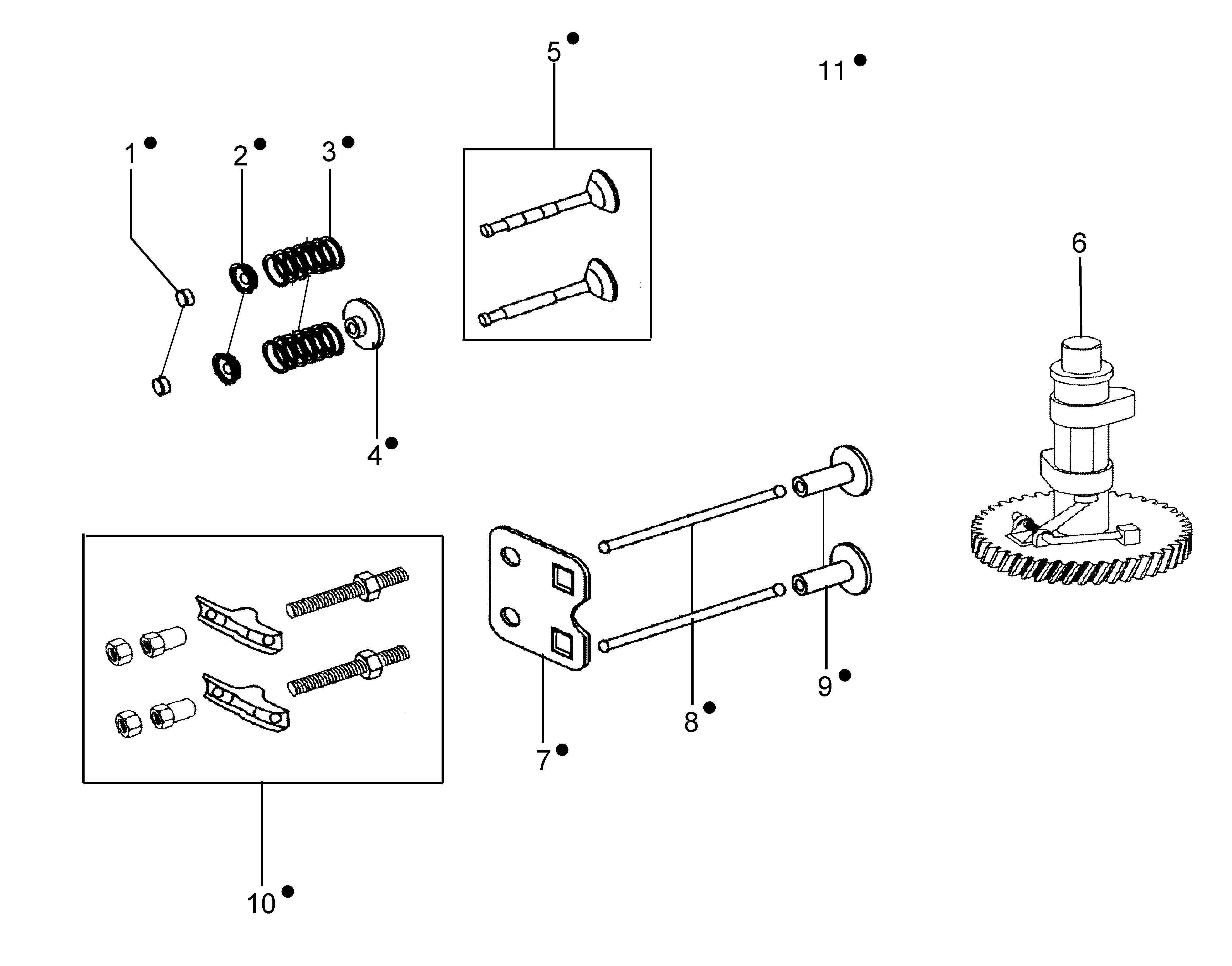

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150484 | Guide | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 7 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |

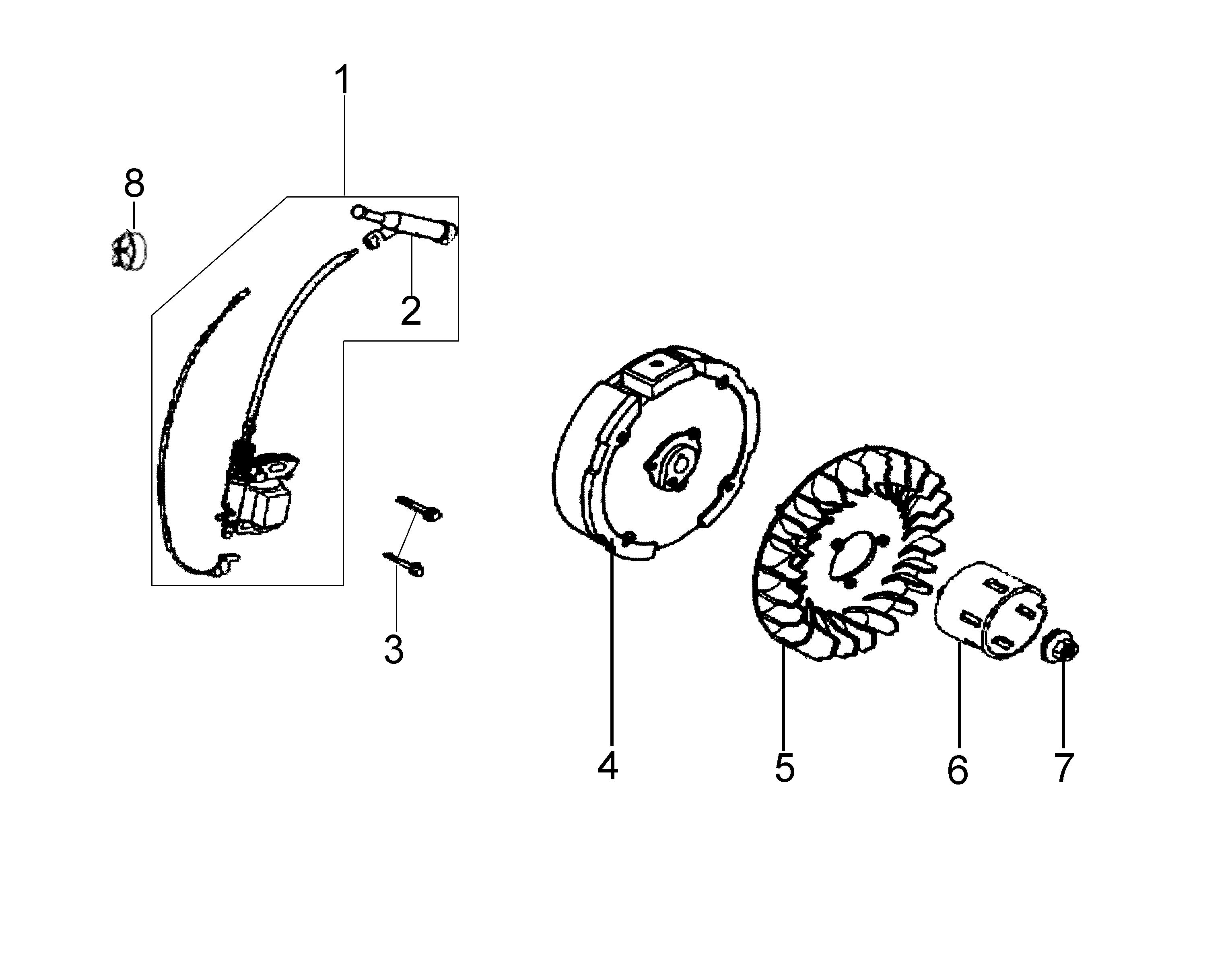

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |

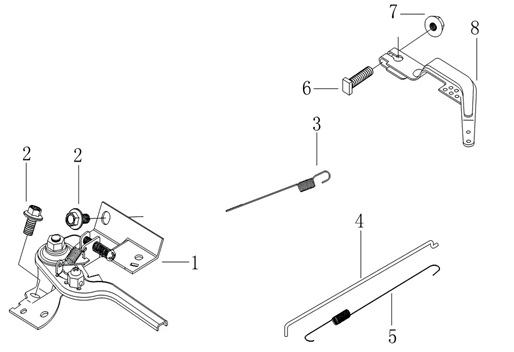

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151168 | Levier complet | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 3 | L66151253 | Ressort | Disponible | Voir la pièce |
| 4 | L66150300 | Ressort | Disponible | Voir la pièce |
| 5 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |
| 6 | L66150382 | Vis | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66150843 | Bras | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151170 | Pot | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151957 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66151177 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 10 | L66150473 | Tuyau | Disponible | Voir la pièce |

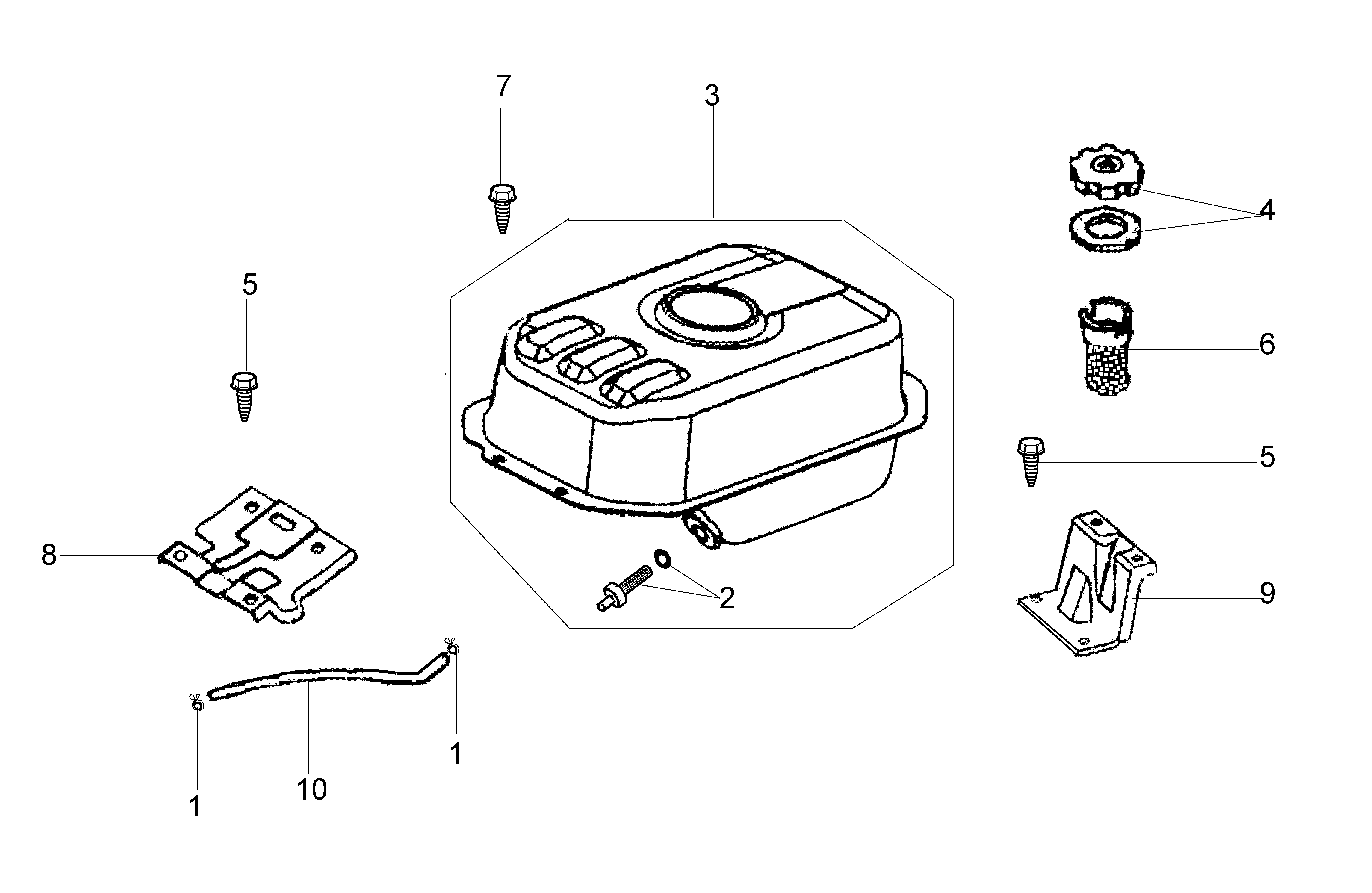

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150316 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |

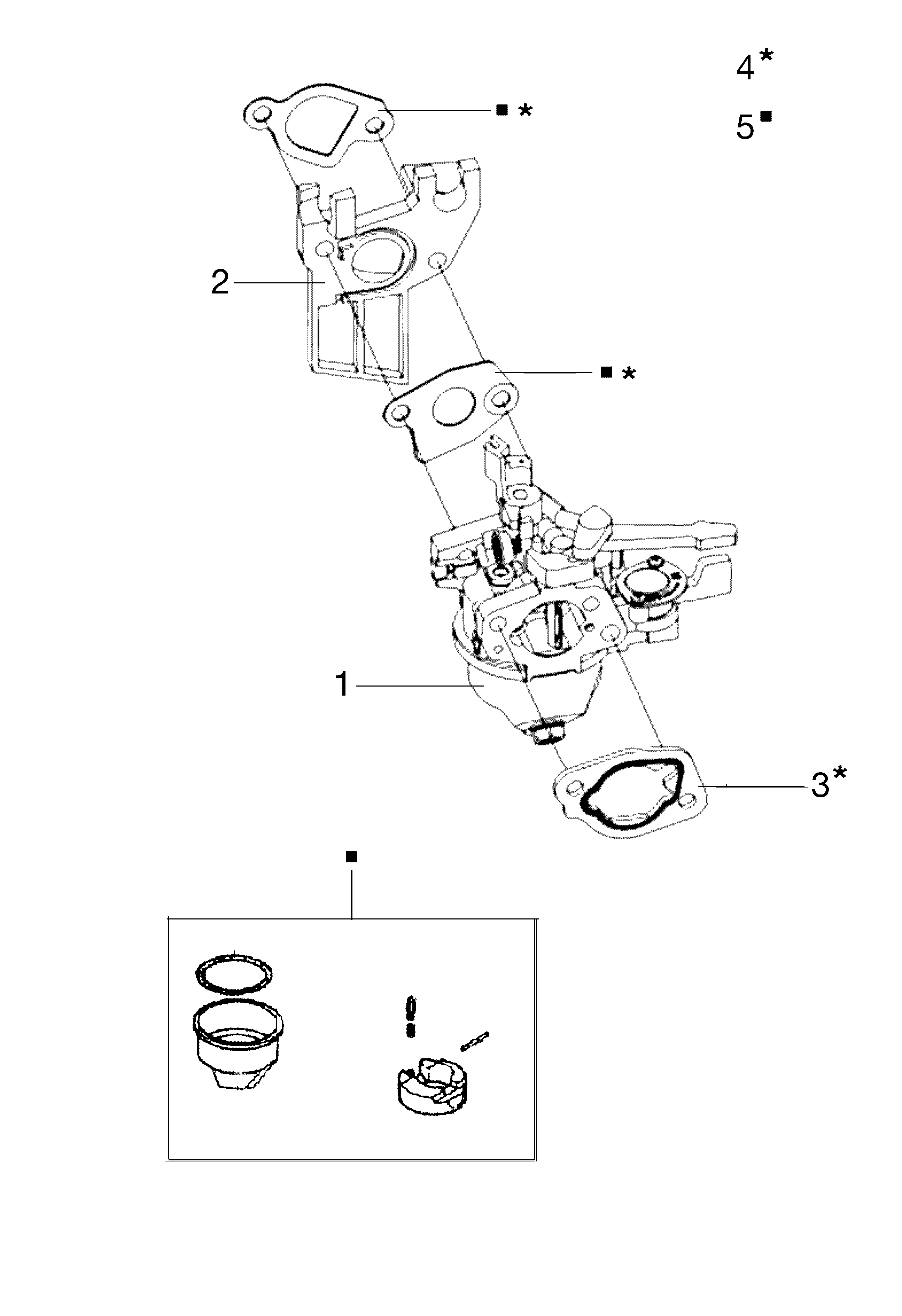

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150842 | Bride termique | Disponible | Voir la pièce |
| 3 | L66150292 | Joint | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
