Vue Éclatée PWX 200 C
Retrouvez les pièces détachées, références et repères disponibles pour PWX 200 C.

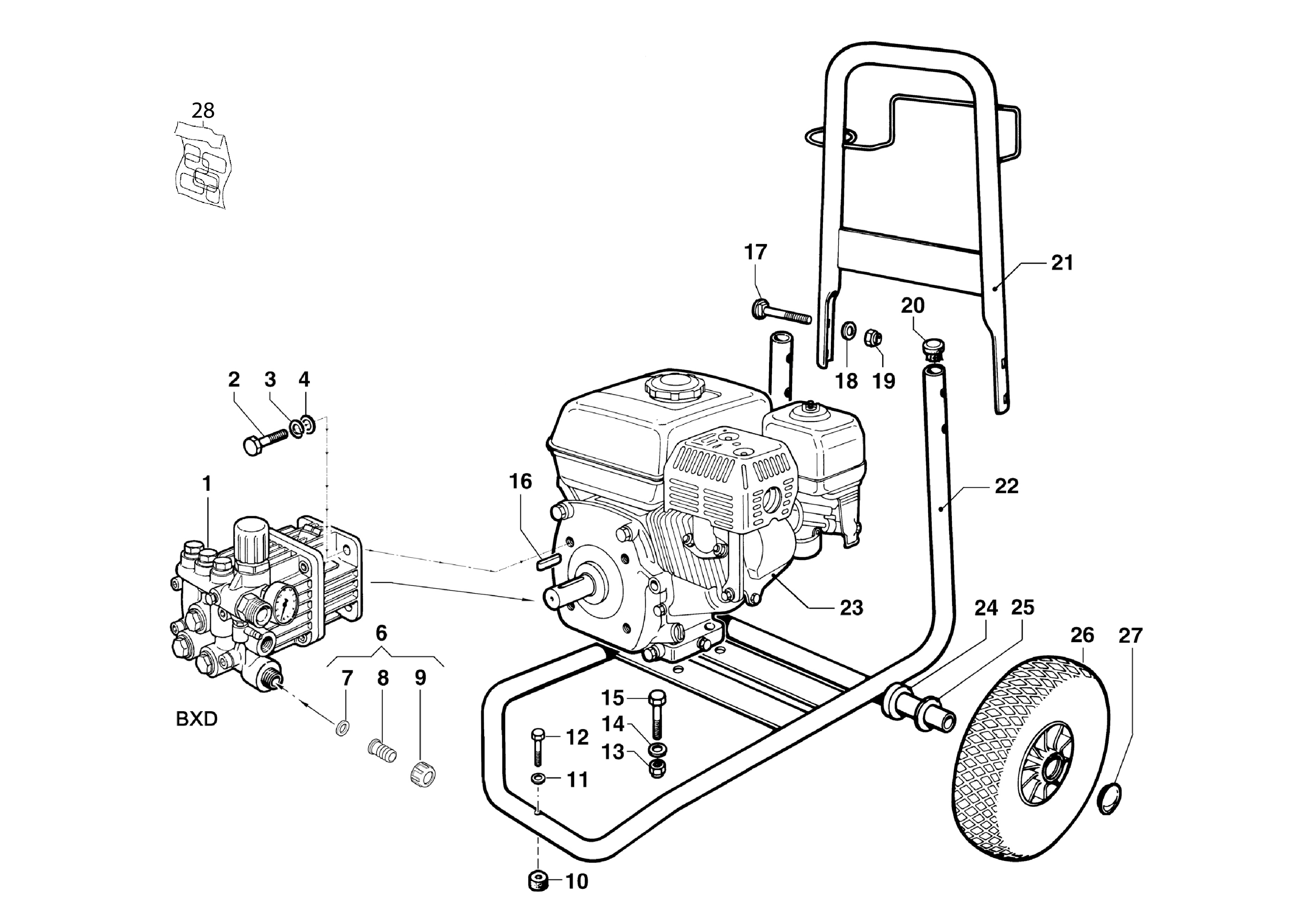

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH65251035 | Pompe | Disponible | Voir la pièce |
| 2 | CH36070004 | Vis | Disponible | Voir la pièce |
| 3 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 4 | CH28190004 | Rondelle | Disponible | Voir la pièce |
| 6 | CH14070043 | Raccord | Disponible | Voir la pièce |
| 7 | CH10020158 | Filtre | Disponible | Voir la pièce |
| 8 | CH28000098 | Raccord | Disponible | Voir la pièce |
| 9 | CH0003600257R | Ecrou | Disponible | Voir la pièce |
| 10 | CH30020402 | Support | Disponible | Voir la pièce |
| 11 | CH28110125 | Rondelle | Disponible | Voir la pièce |
| 12 | CH36090100 | Vis | Disponible | Voir la pièce |
| 13 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 14 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 15 | CH36070018 | Vis | Disponible | Voir la pièce |
| 16 | CH16020040 | Clavette | Disponible | Voir la pièce |
| 17 | CH36050092 | Vis | Disponible | Voir la pièce |
| 18 | CH28110004 | Rondelle | Disponible | Voir la pièce |
| 19 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 20 | CH32000034 | Bouchon | Disponible | Voir la pièce |
| 21 | CH18030062 | Guidon | Disponible | Voir la pièce |
| 22 | CH32060227 | Châssis | Disponible | Voir la pièce |
| 23 | - | N | Non reliée | |
| 24 | CH28120071 | Rondelle | Disponible | Voir la pièce |
| 25 | CH28120070 | Rondelle | Disponible | Voir la pièce |
| 26 | CH28100018A | Roue | Disponible | Voir la pièce |
| 27 | CH00090094 | Enjoliveur | Disponible | Voir la pièce |
| 28 | CH32155326 | Kit etiquettes | Disponible | Voir la pièce |

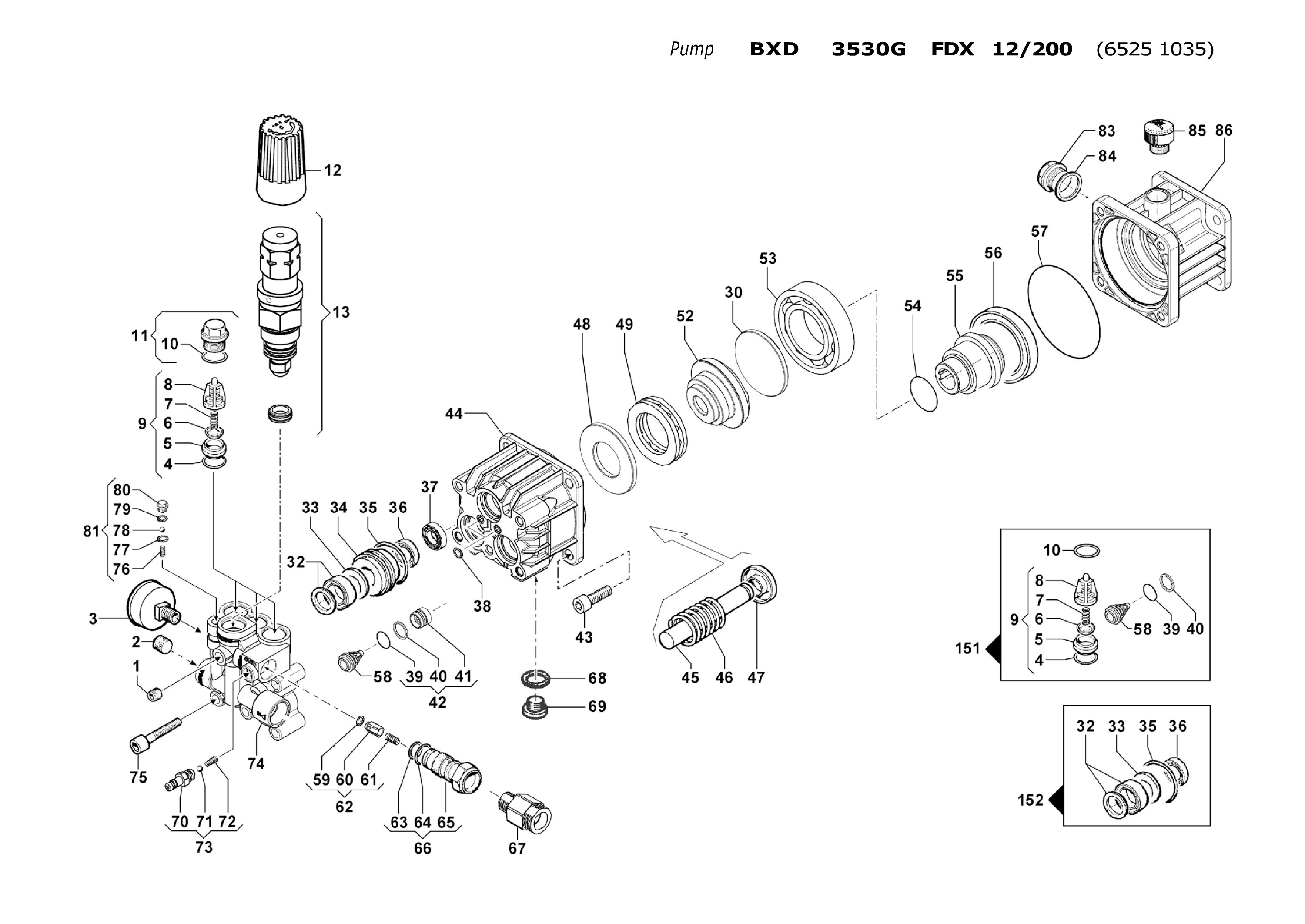

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 2 | CH32000007 | Bouchon | Disponible | Voir la pièce |
| 3 | CH18160104 | Manomètre | Disponible | Voir la pièce |
| 4 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 4 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 5 | CH30090170 | Siege | Disponible | Voir la pièce |
| 5 | CH30090170 | Siege | Disponible | Voir la pièce |
| 6 | CH36040028 | Soupape | Disponible | Voir la pièce |
| 6 | CH36040028 | Soupape | Disponible | Voir la pièce |
| 7 | CH18020227 | Ressort | Disponible | Voir la pièce |
| 7 | CH18020227 | Ressort | Disponible | Voir la pièce |
| 8 | CH12050037 | Cage a aguilles | Disponible | Voir la pièce |
| 8 | CH12050037 | Cage a aguilles | Disponible | Voir la pièce |
| 9 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 9 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 10 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 10 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 11 | CH32020311 | Bouchon + OR | Disponible | Voir la pièce |
| 12 | CH18170064 | Poignée | Disponible | Voir la pièce |
| 13 | CH12150586 | Soupape | Disponible | Voir la pièce |
| 30 | CH12010195 | Joint | Disponible | Voir la pièce |
| 32 | CH12410059 | Joint | Disponible | Voir la pièce |
| 32 | CH12410059 | Joint | Disponible | Voir la pièce |
| 33 | CH00090369 | Bague | Disponible | Voir la pièce |
| 33 | CH00090369 | Bague | Disponible | Voir la pièce |
| 34 | CH00090309 | Bague | Disponible | Voir la pièce |
| 35 | CH12100071 | Joint | Disponible | Voir la pièce |
| 35 | CH12100071 | Joint | Disponible | Voir la pièce |
| 36 | CH12410057 | Joint | Disponible | Voir la pièce |
| 36 | CH12410057 | Joint | Disponible | Voir la pièce |
| 37 | CH00190182 | Bague | Non reliée | |
| 38 | CH12100146 | Bague or | Disponible | Voir la pièce |
| 39 | CH12100093 | Bague or | Disponible | Voir la pièce |
| 39 | CH12100093 | Bague or | Disponible | Voir la pièce |
| 40 | CH00090224 | Bague | Disponible | Voir la pièce |
| 40 | CH00090224 | Bague | Disponible | Voir la pièce |
| 41 | CH32020295 | Bouchon | Disponible | Voir la pièce |
| 42 | CH32020294 | Bouchon | Disponible | Voir la pièce |
| 43 | CH36090280 | Vis | Disponible | Voir la pièce |
| 44 | CH04030179 | Carter pompe | Disponible | Voir la pièce |
| 45 | CH24090141 | Piston | Disponible | Voir la pièce |
| 46 | CH18020276 | Ressort | Disponible | Voir la pièce |
| 47 | CH00090267 | Bague | Disponible | Voir la pièce |
| 48 | CH28160088 | Entretoise | Disponible | Voir la pièce |
| 49 | CH04360017 | Roulement | Disponible | Voir la pièce |
| 52 | CH00010522 | Arbre excentrique | Disponible | Voir la pièce |
| 53 | CH04380076 | Roulement | Disponible | Voir la pièce |
| 54 | CH12100462 | Bague or | Disponible | Voir la pièce |
| 55 | CH00310020A | Arbre | Disponible | Voir la pièce |
| 56 | CH00190034 | Bague | Disponible | Voir la pièce |
| 57 | CH12100561 | Joint | Disponible | Voir la pièce |
| 58 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 58 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 59 | CH12100460 | Bague or | Disponible | Voir la pièce |
| 60 | CH24090086 | Piston | Disponible | Voir la pièce |
| 61 | CH18020197 | Ressort | Disponible | Voir la pièce |
| 62 | CH24090091 | Kit piston | Disponible | Voir la pièce |
| 63 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 64 | CH12100040 | Bague or | Disponible | Voir la pièce |
| 65 | CH34100311 | Éjecteur | Disponible | Voir la pièce |
| 66 | CH34100319 | Kit éjecteur | Disponible | Voir la pièce |
| 67 | CH20000127 | Raccord | Disponible | Voir la pièce |
| 68 | CH12090117 | Joint | Disponible | Voir la pièce |
| 69 | CH32000102 | Bouchon huile | Disponible | Voir la pièce |
| 70 | CH28030424 | Jeu de raccords | Disponible | Voir la pièce |
| 71 | CH30030024 | Bille | Non reliée | |
| 72 | CH18020180 | Ressort | Disponible | Voir la pièce |
| 73 | CH28030435 | Jeu de raccords | Disponible | Voir la pièce |
| 74 | CH32180358A | Couvercle | Disponible | Voir la pièce |
| 75 | CH36090287 | Vis | Disponible | Voir la pièce |
| 76 | CH18020277 | Ressort | Disponible | Voir la pièce |
| 77 | CH12100463 | Joint | Disponible | Voir la pièce |
| 78 | CH30030033 | Bille | Disponible | Voir la pièce |
| 79 | CH12100463 | Joint | Disponible | Voir la pièce |
| 80 | CH32020319 | Bouchon | Disponible | Voir la pièce |
| 81 | CH50330010 | Bouchon | Disponible | Voir la pièce |
| 83 | CH32010027 | Lumière | Disponible | Voir la pièce |
| 84 | CH12100048 | Bague or | Disponible | Voir la pièce |
| 85 | CH32000122 | Bouchon huile | Disponible | Voir la pièce |
| 86 | CH30020711 | Support | Disponible | Voir la pièce |
| 151 | CH50250027 | Kit soupape | Disponible | Voir la pièce |
| 152 | CH50190667 | Kit joint | Disponible | Voir la pièce |

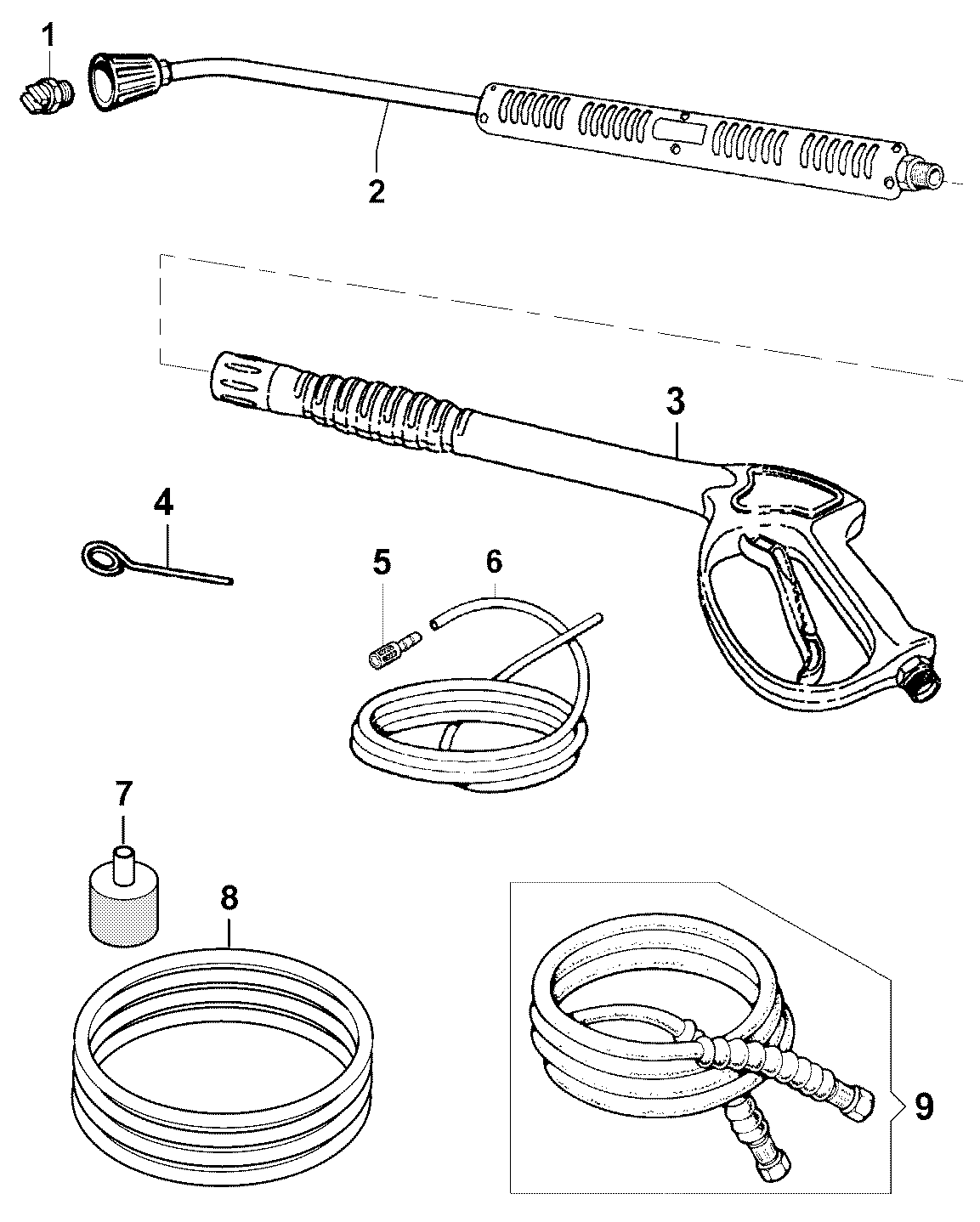

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH34000702 | Gicleur | Non reliée | |
| 2 | 68500038 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 3 | 68500030 | Pistolet | Disponible | Voir la pièce |
| 4 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 5 | CH10020055 | Filtre | Disponible | Voir la pièce |
| 6 | CH32080705 | Tuyau | Disponible | Voir la pièce |
| 7 | CH04010041 | Filtre daspiration | Disponible | Voir la pièce |
| 8 | CH32081238 | Tuyau | Disponible | Voir la pièce |
| 9 | 68500025 | Kit tuyau caout. | Disponible | Voir la pièce |
Pièces de la vue éclatée

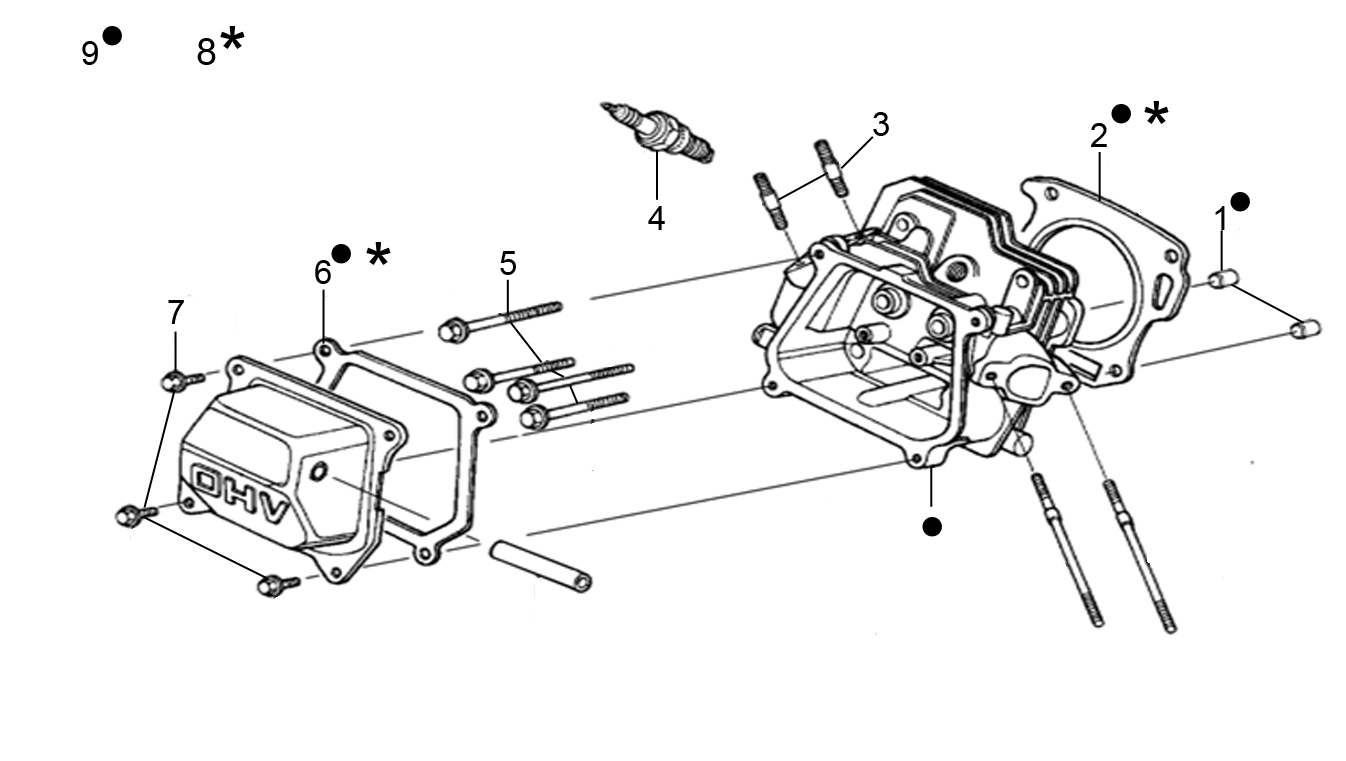

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150833 | Joint | Disponible | Voir la pièce |
| 3 | L66150324 | Goujon | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 6 | L66150476 | Joint | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150834 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150834 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150834 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150835 | Tête cylindre | Disponible | Voir la pièce |

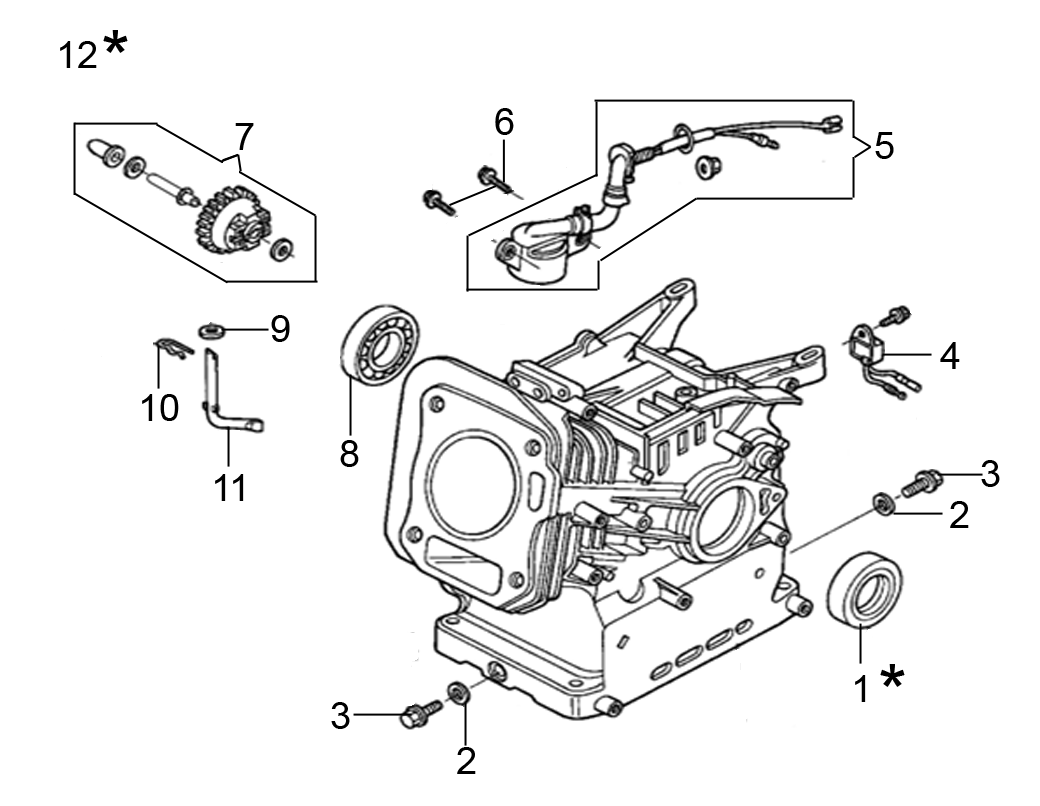

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150462 | Joint d | Disponible | Voir la pièce |
| 2 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150352 | Vis | Disponible | Voir la pièce |
| 3 | L66150352 | Vis | Disponible | Voir la pièce |
| 4 | L66150837 | Interrupteur | Non reliée | |
| 5 | L66150838 | Interrupteur | Disponible | Voir la pièce |
| 6 | L66150322 | Vis | Disponible | Voir la pièce |
| 7 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 8 | L66150355 | Roulement | Disponible | Voir la pièce |
| 9 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150353 | Goupille | Disponible | Voir la pièce |
| 11 | L66150302 | Axe | Disponible | Voir la pièce |
| 12 | L66150834 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150834 | Kit joints | Disponible | Voir la pièce |

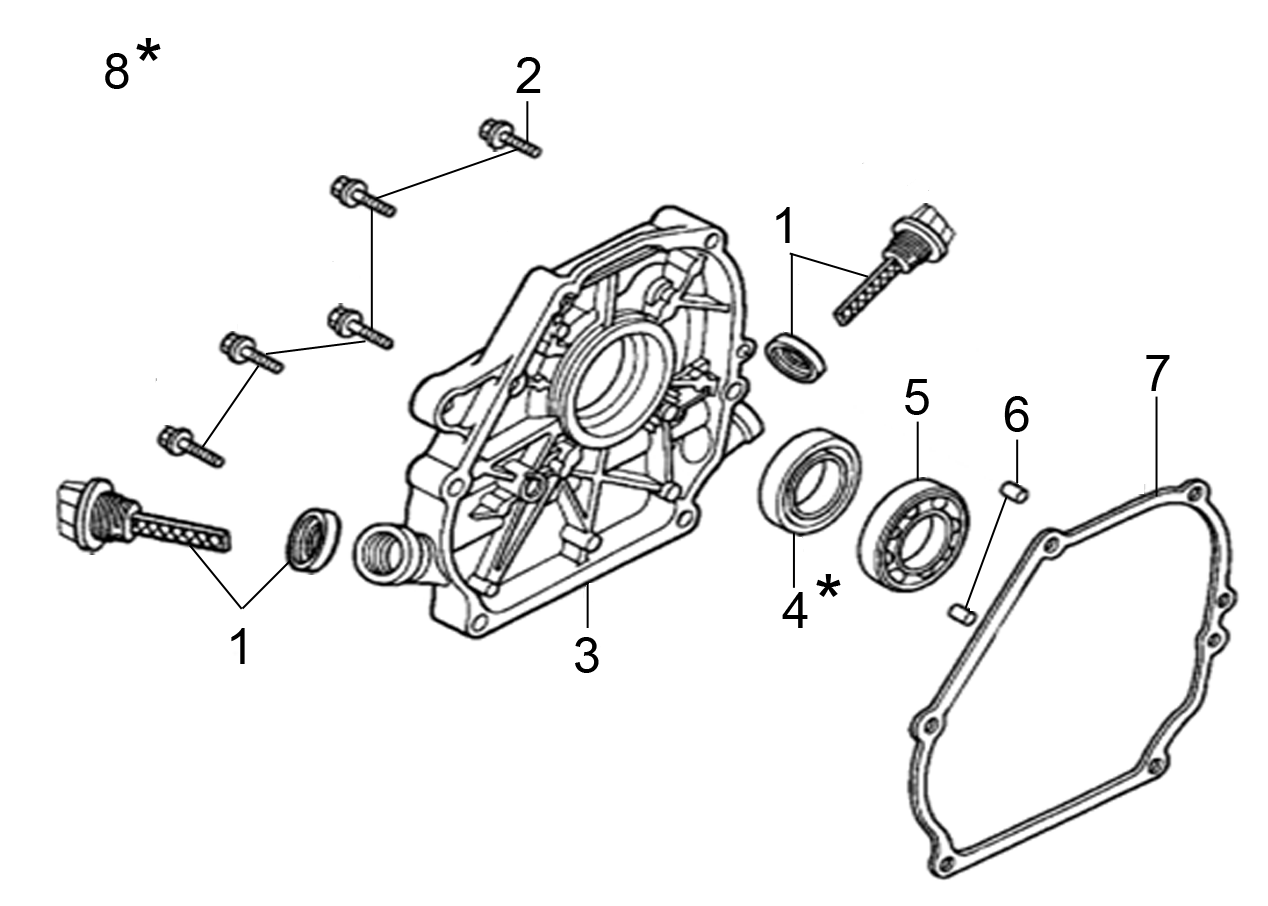

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 3 | L66150625 | Couvercle subassment | Disponible | Voir la pièce |
| 4 | L66150462 | Joint d | Disponible | Voir la pièce |
| 5 | L66150355 | Roulement | Disponible | Voir la pièce |
| 6 | L66150357 | Goupille | Disponible | Voir la pièce |
| 7 | L66150626 | Joint | Disponible | Voir la pièce |
| 8 | L66150834 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150834 | Kit joints | Disponible | Voir la pièce |

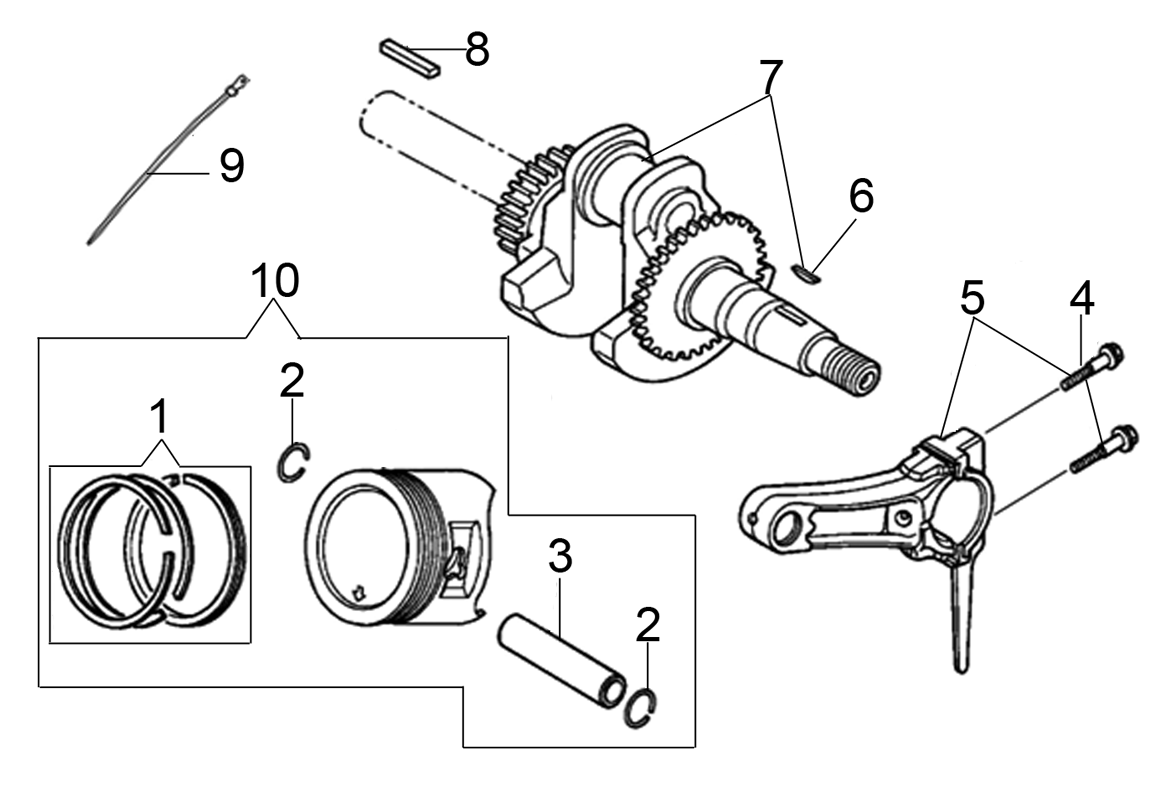

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150628 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 3 | L66150077 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 5 | L66150629 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150081 | Clavette | Disponible | Voir la pièce |
| 7 | L66150839 | Arbre compl. | Disponible | Voir la pièce |
| 8 | L66150845 | Clavette | Disponible | Voir la pièce |
| 9 | L66150505 | Clip | Disponible | Voir la pièce |
| 10 | L66150846 | Piston complet | Disponible | Voir la pièce |

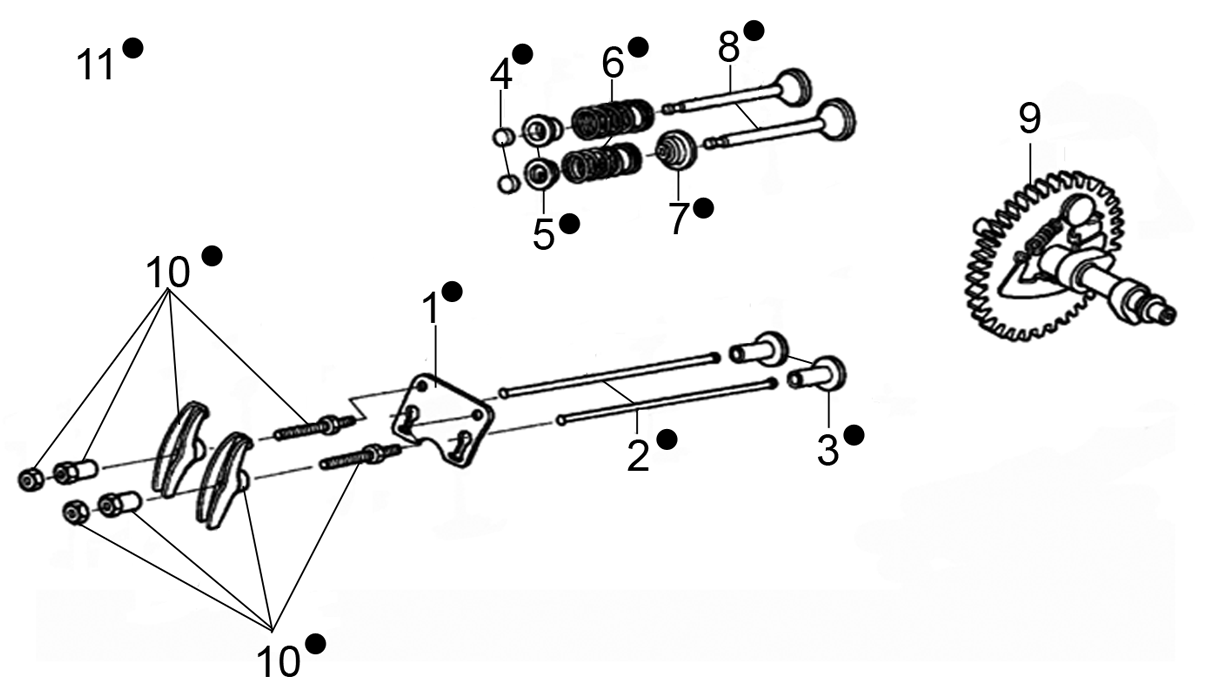

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 2 | L66150285 | Tige | Disponible | Voir la pièce |
| 3 | L66150286 | Guide | Disponible | Voir la pièce |
| 4 | L66150364 | Soupape | Disponible | Voir la pièce |
| 5 | L66150365 | Bague | Disponible | Voir la pièce |
| 6 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150484 | Guide | Disponible | Voir la pièce |
| 8 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 9 | L66150840 | Arbre compl. | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150835 | Tête cylindre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150847 | Groupe de démarrage | Disponible | Voir la pièce |
| 2 | L66150848 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 4 | L66150849 | Interrupteur | Disponible | Voir la pièce |
| 5 | L66150638 | Clip | Disponible | Voir la pièce |

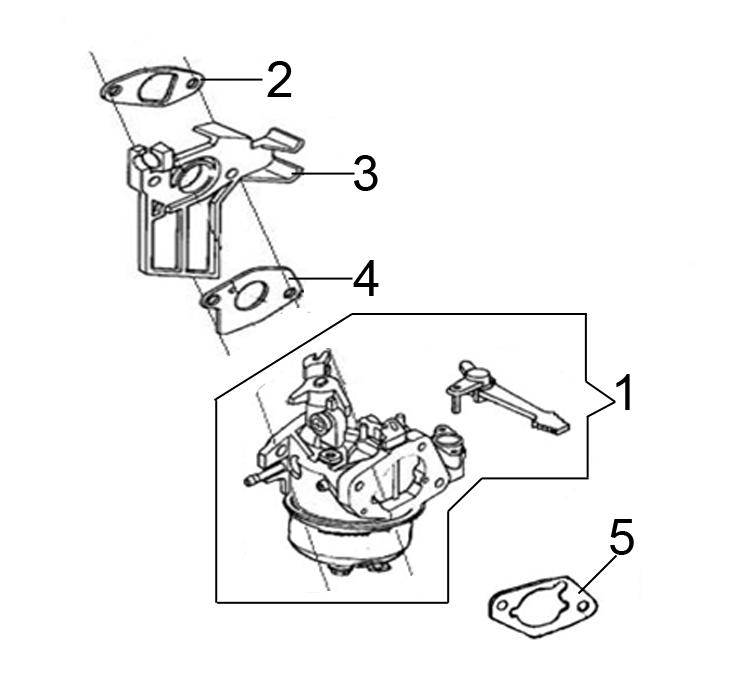

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150291 | Joint | Disponible | Voir la pièce |
| 3 | L66150842 | Bride termique | Disponible | Voir la pièce |
| 4 | L66150290 | Joint | Disponible | Voir la pièce |
| 5 | L66150292 | Joint | Disponible | Voir la pièce |

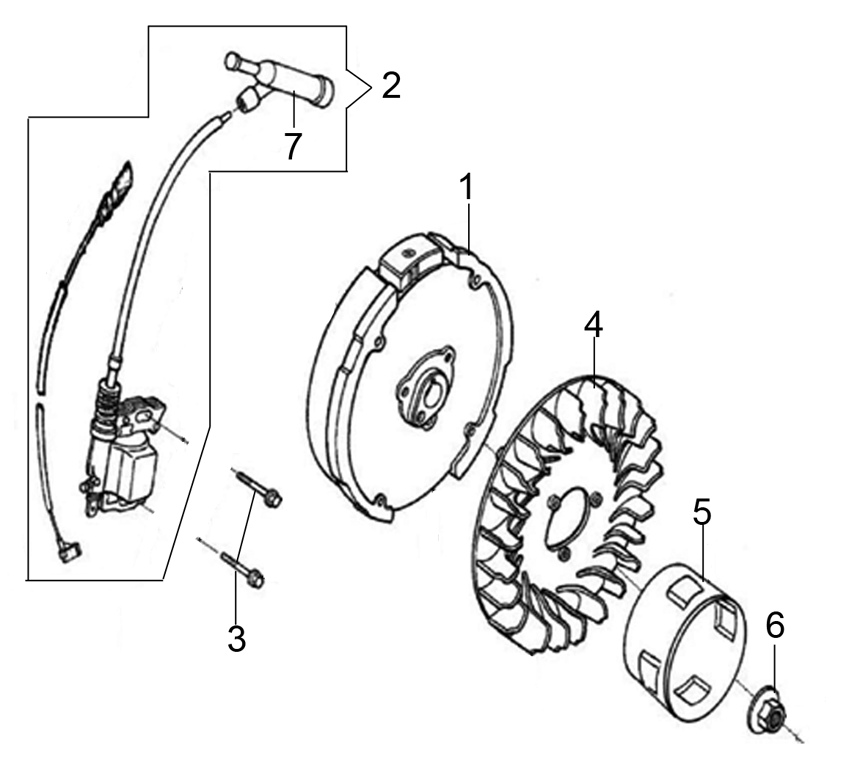

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150640 | Volant | Disponible | Voir la pièce |
| 2 | L66150850 | Bobine | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150641 | Ventilateur | Disponible | Voir la pièce |
| 5 | L66150147 | Poulie | Disponible | Voir la pièce |
| 6 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150371 | Capot de bougie | Disponible | Voir la pièce |

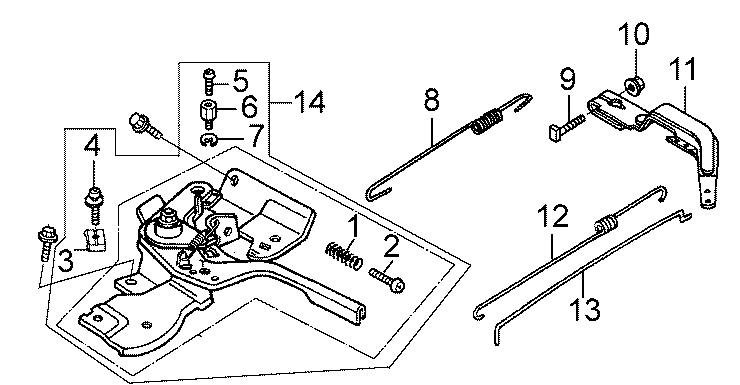

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150380 | Ressort | Disponible | Voir la pièce |
| 2 | L66150381 | Vis | Disponible | Voir la pièce |
| 3 | L66150378 | Fixation cable | Disponible | Voir la pièce |
| 4 | L66150379 | Vis | Disponible | Voir la pièce |
| 5 | L66150851 | Vis | Disponible | Voir la pièce |
| 6 | L66150852 | Support | Disponible | Voir la pièce |
| 7 | L66150853 | Circlip | Disponible | Voir la pièce |
| 8 | L66150854 | Ressort | Disponible | Voir la pièce |
| 9 | L66150382 | Vis | Disponible | Voir la pièce |
| 10 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 11 | L66150843 | Bras | Disponible | Voir la pièce |
| 12 | L66150300 | Ressort | Disponible | Voir la pièce |
| 13 | L66150495 | Levier accelerateur | Disponible | Voir la pièce |
| 14 | L66150844 | Levier complet | Disponible | Voir la pièce |

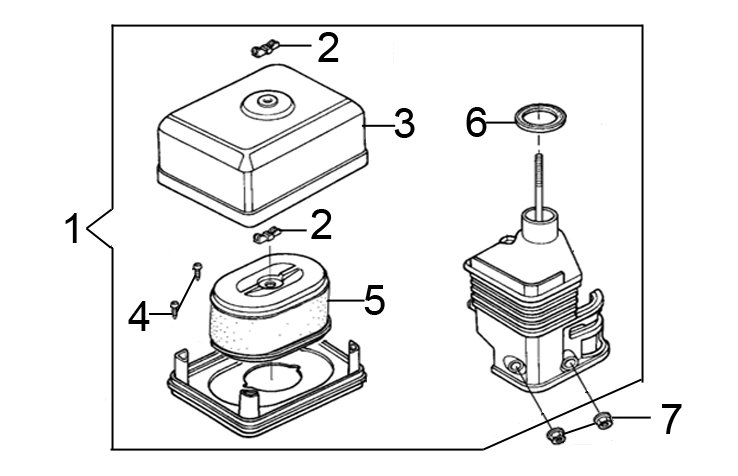

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150644 | Filtre aire | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150645 | Couvercle filtre aire | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150646 | Filtre aire | Disponible | Voir la pièce |
| 6 | L66150648 | Joint d | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |

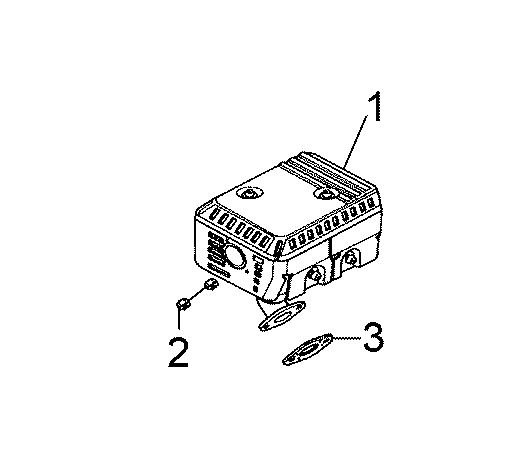

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150836 | Pot | Disponible | Voir la pièce |
| 2 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 3 | L66150651 | Joint | Disponible | Voir la pièce |

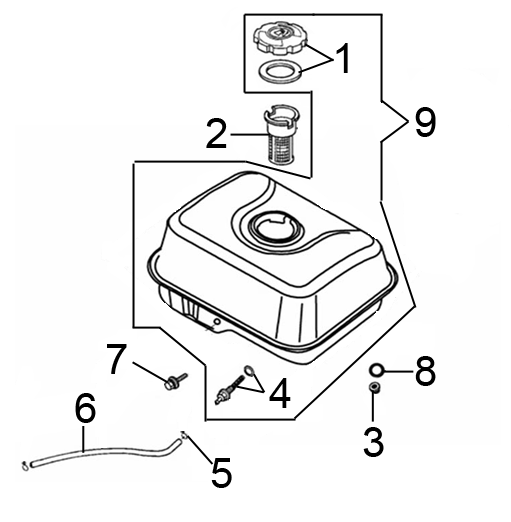

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150841 | Filtre Carburant | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150295 | Raccord | Disponible | Voir la pièce |
| 5 | L66150328 | Bande | Disponible | Voir la pièce |
| 6 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |
| 8 | L66150624 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150627 | Reservoir complet | Disponible | Voir la pièce |
