Vue Éclatée PW 110 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 110 C.

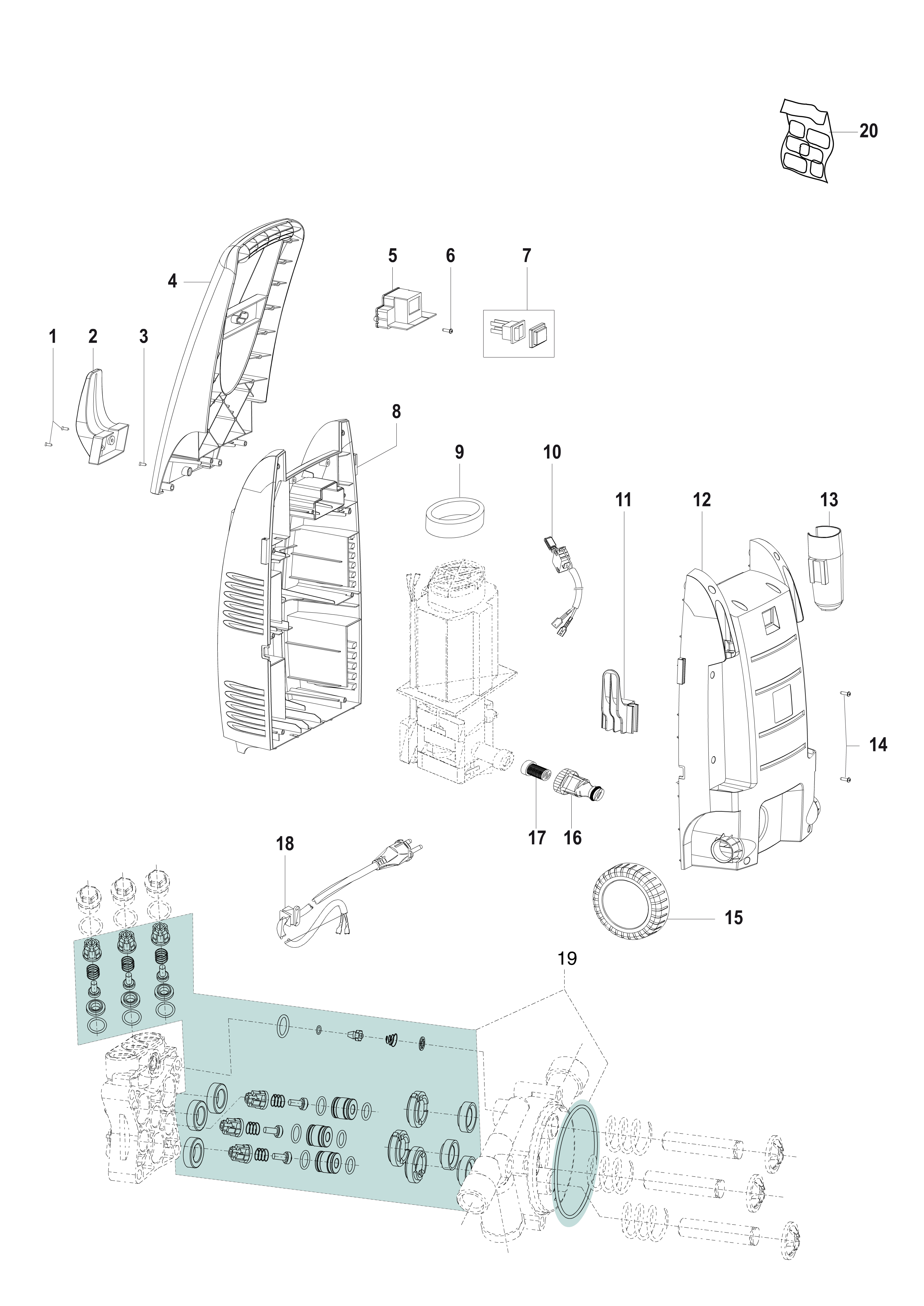

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH36050148 | Vis | Disponible | Voir la pièce |
| 2 | CH30020744 | Support | Disponible | Voir la pièce |
| 3 | CH36050148 | Vis | Disponible | Voir la pièce |
| 4 | CH14110053 | Poignee | Disponible | Voir la pièce |
| 5 | CH30010549 | Boîtier élect. | Disponible | Voir la pièce |
| 6 | CH36050149 | Vis | Disponible | Voir la pièce |
| 7 | CH14100130A | Interrupteur | Non reliée | |
| 8 | CH04770423 | Capot | Disponible | Voir la pièce |
| 9 | CH10020229 | Filtre | Disponible | Voir la pièce |
| 10 | CH10020228 | Condensateur | Disponible | Voir la pièce |
| 11 | CH30020742 | Support | Disponible | Voir la pièce |
| 12 | CH04770311 | Châssis | Disponible | Voir la pièce |
| 13 | CH30020743 | Support | Disponible | Voir la pièce |
| 14 | CH36050148 | Vis | Disponible | Voir la pièce |
| 15 | CH28100104 | Roue compl. | Disponible | Voir la pièce |
| 16 | CH28030617 | Jeu de raccord | Disponible | Voir la pièce |
| 17 | CH10020227 | Filtre daspiration | Disponible | Voir la pièce |
| 18 | CH24340073 | Serre-câble | Disponible | Voir la pièce |
| 19 | CH50260356 | Kit joints et valves | Disponible | Voir la pièce |
| 20 | CH32155327 | Kit etiquettes | Disponible | Voir la pièce |

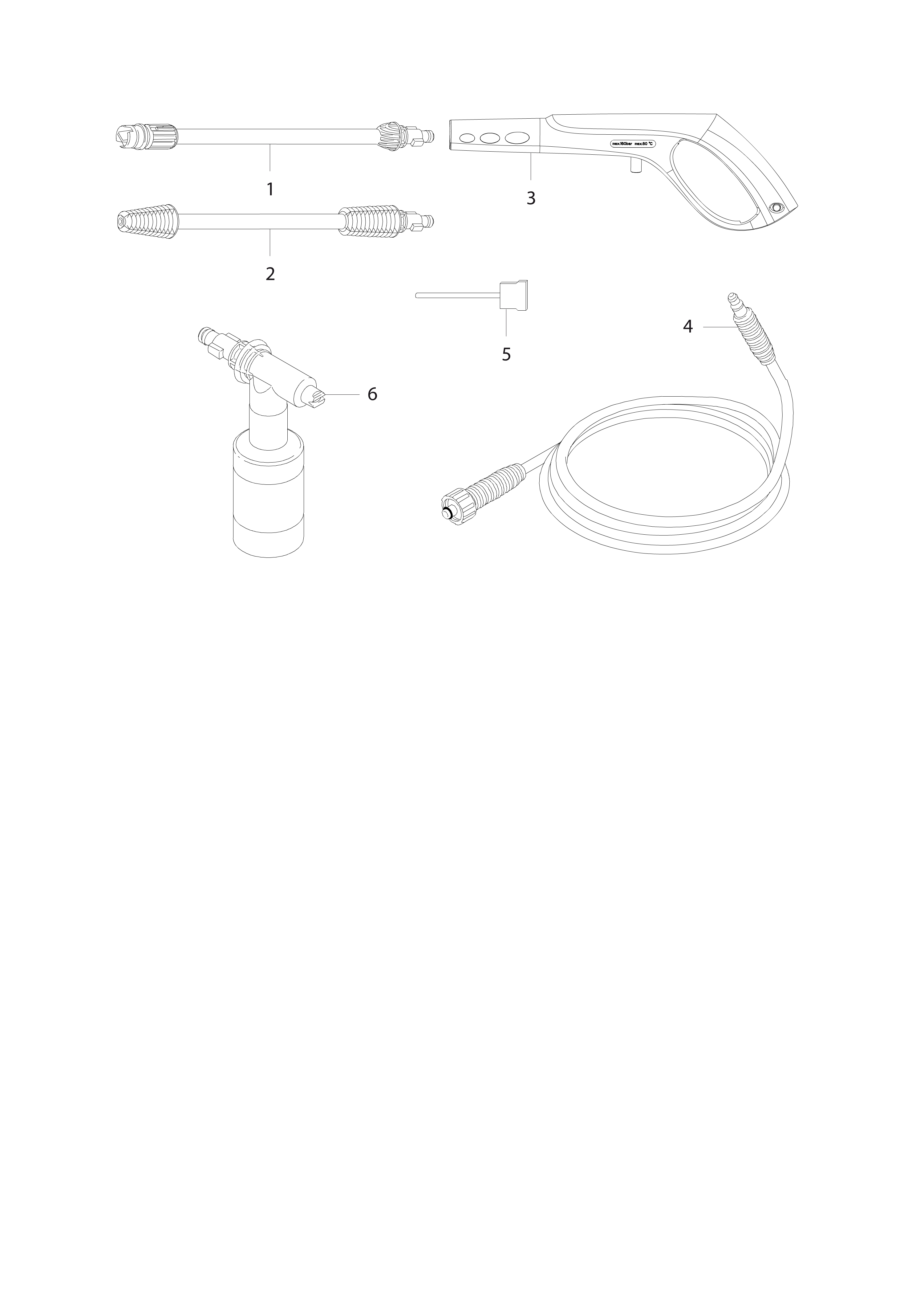

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500032 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 2 | 68500045 | Lance rotojet | Disponible | Voir la pièce |
| 3 | 68500027 | Pistolet | Disponible | Voir la pièce |
| 4 | 68500018 | Kit tuyau caout. | Disponible | Voir la pièce |
| 5 | CH04550019 | Epingle | Disponible | Voir la pièce |
| 6 | 68500048 | Lance | Disponible | Voir la pièce |
