Vue Éclatée MH 150 RKS (K700 H - SN T210)
Retrouvez les pièces détachées, références et repères disponibles pour MH 150 RKS (K700 H - SN T210).

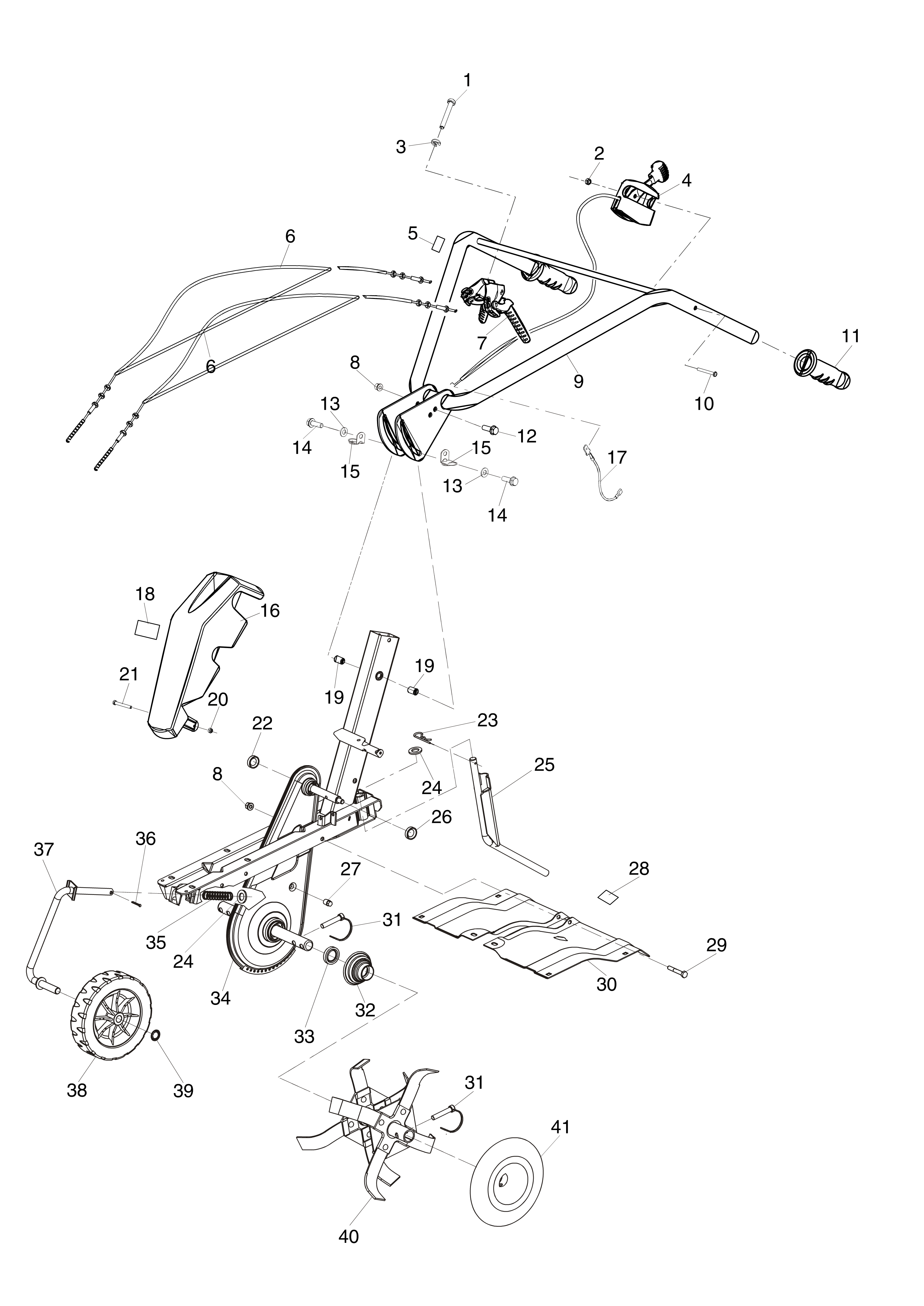

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3901090R | Vis | Disponible | Voir la pièce |
| 2 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 3 | YN4357000 | Rondelle | Disponible | Voir la pièce |
| 4 | 68670052R | Accelerateur | Disponible | Voir la pièce |
| 5 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 6 | 68690062R | Transmission | Disponible | Voir la pièce |
| 6 | 68690062R | Transmission | Disponible | Voir la pièce |
| 7 | 68670069R | Levier (double) | Disponible | Voir la pièce |
| 8 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 9 | 68670037R | Mancheron | Disponible | Voir la pièce |
| 10 | 3910028R | Vis | Disponible | Voir la pièce |
| 11 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 12 | 3906080 | Vis | Disponible | Voir la pièce |
| 13 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 13 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 14 | 3906065R | Vis | Disponible | Voir la pièce |
| 14 | 3906065R | Vis | Disponible | Voir la pièce |
| 15 | 68670036R | Plaque | Disponible | Voir la pièce |
| 15 | 68670036R | Plaque | Disponible | Voir la pièce |
| 16 | 68670020R | Couverture | Disponible | Voir la pièce |
| 17 | - | N | Non reliée | |
| 18 | 68240067R | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 19 | 3933001R | Insert | Disponible | Voir la pièce |
| 19 | 3933001R | Insert | Disponible | Voir la pièce |
| 20 | N1453000 | Ecrou | Disponible | Voir la pièce |
| 21 | 3906028R | Vis | Disponible | Voir la pièce |
| 22 | YN5269990 | Bouchon | Disponible | Voir la pièce |
| 23 | N1054500 | Goupille | Disponible | Voir la pièce |
| 24 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 24 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 25 | 68670100R | Ergot | Disponible | Voir la pièce |
| 26 | YN0205400 | Bague | Disponible | Voir la pièce |
| 27 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 28 | YF1233111 | Decalque (danger) | Disponible | Voir la pièce |
| 29 | 301000155R | Vis | Disponible | Voir la pièce |
| 30 | 68690116R | Protection | Disponible | Voir la pièce |
| 31 | YN5143250 | Axe piston | Disponible | Voir la pièce |
| 31 | YN5143250 | Axe piston | Disponible | Voir la pièce |
| 32 | 68690136R | Protection | Disponible | Voir la pièce |
| 33 | 3050046R | Bague | Disponible | Voir la pièce |
| 34 | 68692013 | Châssis | Disponible | Voir la pièce |
| 35 | 68670030R | Ressort | Disponible | Voir la pièce |
| 36 | 3031025R | Goupille | Disponible | Voir la pièce |
| 37 | 68690111R | Support (roue) | Disponible | Voir la pièce |
| 38 | 68670028R | Roue | Disponible | Voir la pièce |
| 39 | 3024050R | Bague | Disponible | Voir la pièce |
| 40 | 68670110R | Rotor (complet) dx | Disponible | Voir la pièce |
| 40 | 68670111R | Rotor (complet) sx | Disponible | Voir la pièce |
| 41 | 68670034R | Disque cpl. | Disponible | Voir la pièce |

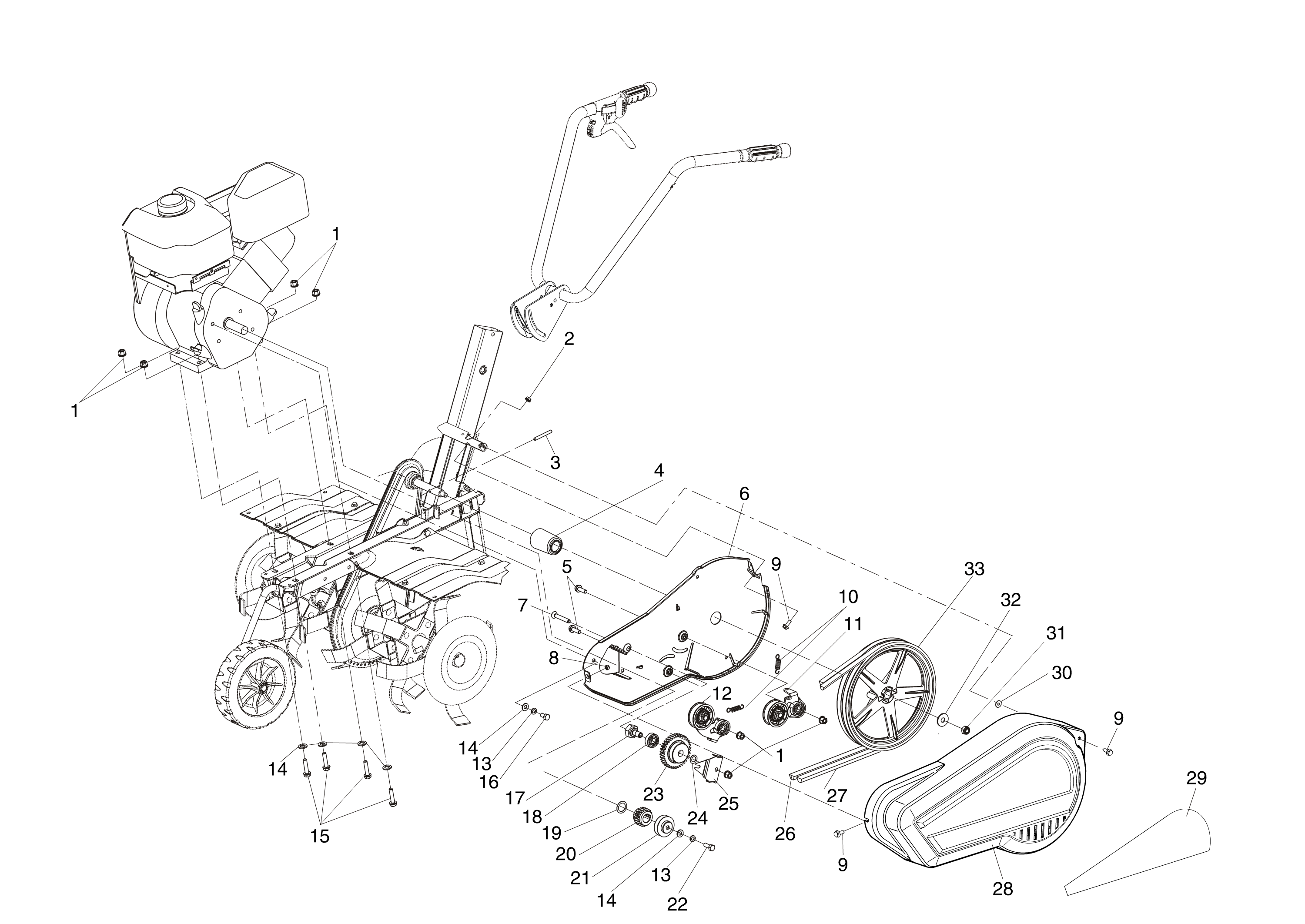

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 1 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 1 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 2 | 3914016R | Ecrou | Disponible | Voir la pièce |
| 3 | 3022037R | Goupille | Disponible | Voir la pièce |
| 4 | 68690109R | Tuyau | Disponible | Voir la pièce |
| 5 | 3906065R | Vis | Disponible | Voir la pièce |
| 6 | 68690113R | Plaquette | Disponible | Voir la pièce |
| 7 | 3902002R | Vis | Disponible | Voir la pièce |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3960089R | Vis | Disponible | Voir la pièce |
| 9 | 3960089R | Vis | Disponible | Voir la pièce |
| 9 | 3960089R | Vis | Disponible | Voir la pièce |
| 10 | 68690106R | Ressort | Disponible | Voir la pièce |
| 11 | 68690105R | Baladeur | Disponible | Voir la pièce |
| 12 | 68690104R | Baladeur | Disponible | Voir la pièce |
| 13 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 13 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 14 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 14 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 15 | 3806076R | Vis | Disponible | Voir la pièce |
| 16 | YN6243940 | Vis | Disponible | Voir la pièce |
| 17 | 68690107R | Pivot | Disponible | Voir la pièce |
| 18 | YN1252350 | Roulement | Disponible | Voir la pièce |
| 19 | YF1231648 | Entretoise | Disponible | Voir la pièce |
| 20 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 21 | 68690108R | Poulie (moteur) | Disponible | Voir la pièce |
| 22 | YN6243980 | Vis | Disponible | Voir la pièce |
| 23 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 24 | YN5001750 | Epaisseur | Disponible | Voir la pièce |
| 25 | 68690135R | Plaquette | Disponible | Voir la pièce |
| 26 | 68670114R | Courroie (vitesse arrière) | Disponible | Voir la pièce |
| 27 | YF1231609 | Courroie | Non reliée | |
| 28 | 68670024ER | Capot | Disponible | Voir la pièce |
| 29 | 68670108R | Decalque | Disponible | Voir la pièce |
| 30 | 68670054R | Rondelle | Disponible | Voir la pièce |
| 31 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 32 | 3918026R | Rondelle | Disponible | Voir la pièce |
| 33 | 68690103R | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150275 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150276 | Joint | Disponible | Voir la pièce |
| 6 | L66150278 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150316 | Vis | Disponible | Voir la pièce |
| 9 | L66150277 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150330 | Vis | Disponible | Voir la pièce |
| 3 | L66150331 | Entraineur | Disponible | Voir la pièce |
| 4 | L66150332 | Ressort | Disponible | Voir la pièce |
| 5 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 6 | L66150264 | Ressort | Disponible | Voir la pièce |
| 7 | L66150265 | Poulie | Disponible | Voir la pièce |
| 8 | L66150336 | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | L66150316 | Vis | Disponible | Voir la pièce |
| 10 | L66150337 | Cordelette | Disponible | Voir la pièce |
| 11 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 12 | L66150339 | Vis | Disponible | Voir la pièce |
| 13 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 14 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 15 | L66150474 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et subassment | Disponible | Voir la pièce |
| 2 | L66150326 | Bague | Disponible | Voir la pièce |
| 3 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150618 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 5 | L66150326 | Bague | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150279 | Piston | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 5 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66150373 | Arbre compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 7 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150377 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150378 | Fixation cable | Disponible | Voir la pièce |
| 3 | L66150379 | Vis | Disponible | Voir la pièce |
| 4 | L66150380 | Ressort | Disponible | Voir la pièce |
| 5 | L66150381 | Vis | Disponible | Voir la pièce |
| 6 | L66151253 | Ressort | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150301 | Bras | Disponible | Voir la pièce |
| 10 | L66150300 | Ressort | Disponible | Voir la pièce |
| 11 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150308 | Kit échappement | Disponible | Voir la pièce |
| 2 | L66150345 | Pot | Disponible | Voir la pièce |
| 3 | L66150346 | Protection | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 5 | L66150349 | Support | Disponible | Voir la pièce |
| 6 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 8 | L66151957 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66150388 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150370 | Joint | Disponible | Voir la pièce |
| 3 | L66150369 | Flotteur | Disponible | Voir la pièce |
| 4 | L66150375 | Reservoir | Disponible | Voir la pièce |
| 5 | L66150291 | Joint | Disponible | Voir la pièce |
| 6 | L66150290 | Joint | Disponible | Voir la pièce |
| 7 | L66150293 | Bride termique | Disponible | Voir la pièce |
| 8 | L66150292 | Joint | Disponible | Voir la pièce |
| 9 | L66150340 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
