Vue Éclatée OM 105/20 H
Retrouvez les pièces détachées, références et repères disponibles pour OM 105/20 H.

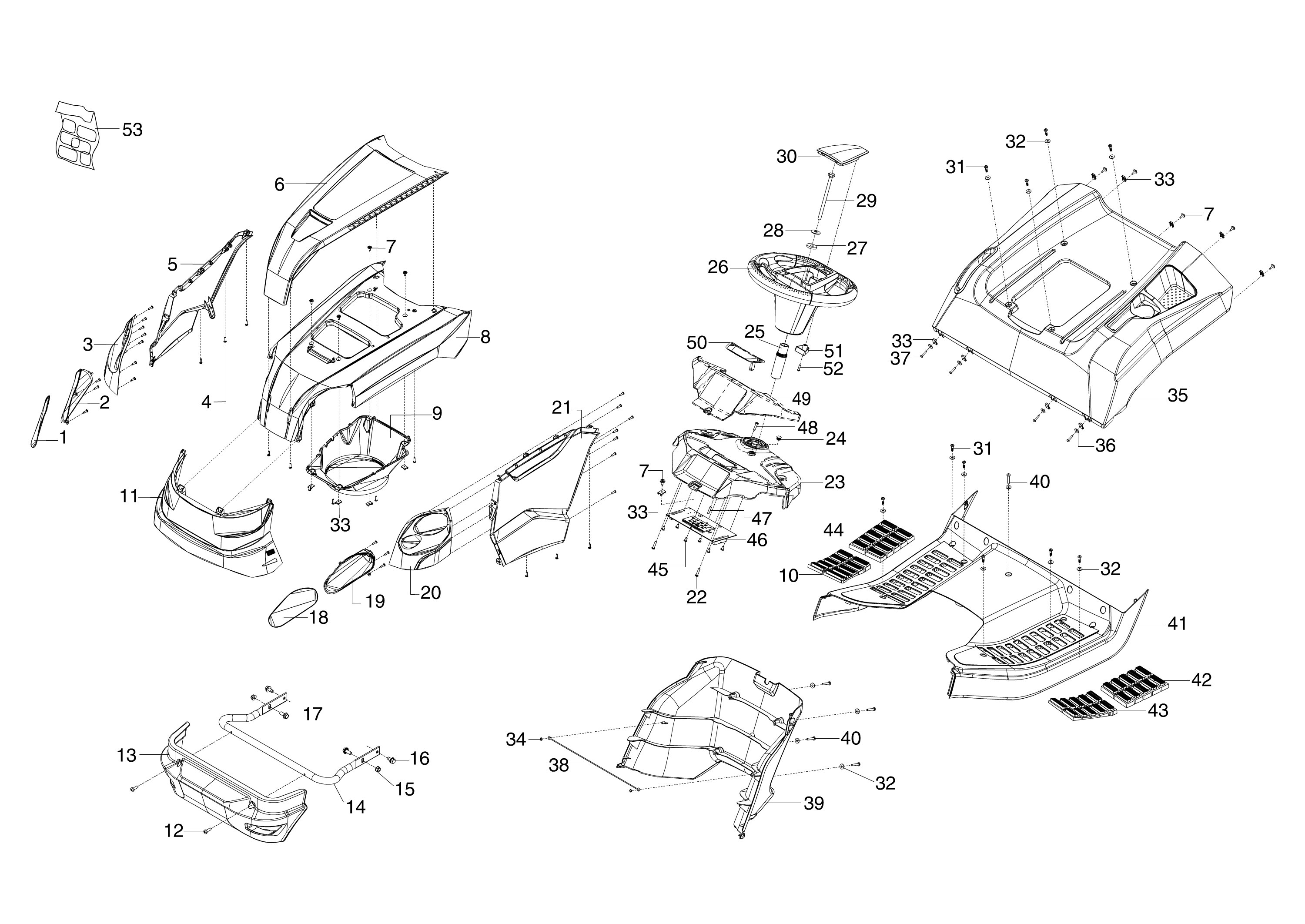

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68160009R | Lens (couverture) | Disponible | Voir la pièce |
| 2 | 68160010R | Parabole feu | Disponible | Voir la pièce |
| 3 | 68160006R | Couverture | Disponible | Voir la pièce |
| 4 | AK518482 | Vis | Disponible | Voir la pièce |
| 5 | 68160004R | Carter lattéral | Disponible | Voir la pièce |
| 6 | 68160017R | Couvercle | Disponible | Voir la pièce |
| 7 | AK468569 | Vis | Disponible | Voir la pièce |
| 7 | AK468569 | Vis | Disponible | Voir la pièce |
| 7 | AK468569 | Vis | Disponible | Voir la pièce |
| 8 | AK4737081021R | Capot | Non reliée | |
| 9 | AK473489 | Hotte de ventilation | Disponible | Voir la pièce |
| 10 | AK473571 | Couvrecourroie | Disponible | Voir la pièce |
| 11 | 68160002R | Pare-chocs | Disponible | Voir la pièce |
| 12 | AK468567 | Vis | Disponible | Voir la pièce |
| 13 | AK47347001 | Pare-chocs | Disponible | Voir la pièce |
| 14 | AK473467 | Support | Disponible | Voir la pièce |
| 15 | AK705900 | Ecrou | Disponible | Voir la pièce |
| 16 | AK544578 | Vis | Disponible | Voir la pièce |
| 17 | AK500040 | Vis | Disponible | Voir la pièce |
| 18 | 68160007R | Lens (couverture) | Disponible | Voir la pièce |
| 19 | 68160008R | Parabole feu | Disponible | Voir la pièce |
| 20 | 68160005R | Couverture | Disponible | Voir la pièce |
| 21 | 68160003R | Carter lattéral | Disponible | Voir la pièce |
| 22 | AK468582 | Vis | Disponible | Voir la pièce |
| 23 | AK473780 | Tableau de bord | Disponible | Voir la pièce |
| 24 | AK468673 | Bouchon | Disponible | Voir la pièce |
| 25 | AK473532 | Connecteur | Disponible | Voir la pièce |
| 26 | AK473255 | Volant | Disponible | Voir la pièce |
| 27 | AK51524630 | Rondelle | Non reliée | |
| 28 | AK705284 | Rondelle | Disponible | Voir la pièce |
| 29 | AK703920 | Vis | Disponible | Voir la pièce |
| 30 | AK476270 | Couverture | Disponible | Voir la pièce |
| 31 | AK471071 | Vis | Disponible | Voir la pièce |
| 31 | AK471071 | Vis | Disponible | Voir la pièce |
| 32 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 32 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 32 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 33 | AK521676 | Ecrou | Disponible | Voir la pièce |
| 33 | AK521676 | Ecrou | Disponible | Voir la pièce |
| 33 | AK521676 | Ecrou | Disponible | Voir la pièce |
| 33 | AK521676 | Ecrou | Disponible | Voir la pièce |
| 34 | AK510953 | Ecrou | Disponible | Voir la pièce |
| 35 | AK47347734 | Support siege | Disponible | Voir la pièce |
| 36 | AK700147 | Rondelle | Non reliée | |
| 37 | AK706562 | Vis | Non reliée | |
| 38 | AK473672 | Support | Disponible | Voir la pièce |
| 39 | AK47347301 | Panneau | Disponible | Voir la pièce |
| 40 | AK468568 | Vis | Disponible | Voir la pièce |
| 40 | AK468568 | Vis | Disponible | Voir la pièce |
| 41 | AK47347401 | Estrade | Disponible | Voir la pièce |
| 42 | AK473570 | Couvrecourroie | Disponible | Voir la pièce |
| 43 | AK473569 | Couvrecourroie | Disponible | Voir la pièce |
| 44 | AK473572 | Couvrecourroie | Disponible | Voir la pièce |
| 45 | AK476249 | Vis | Disponible | Voir la pièce |
| 46 | AK457699 | Carte electronique | Disponible | Voir la pièce |
| 47 | AK706230 | Goupille | Disponible | Voir la pièce |
| 48 | AK468597 | Vis | Disponible | Voir la pièce |
| 49 | AK47347201 | Protection | Disponible | Voir la pièce |
| 50 | AK473522 | Protection | Disponible | Voir la pièce |
| 51 | AK476302 | Couvercle | Disponible | Voir la pièce |
| 52 | AK468589 | Vis | Disponible | Voir la pièce |
| 53 | AK476366 | Kit etiquettes | Disponible | Voir la pièce |

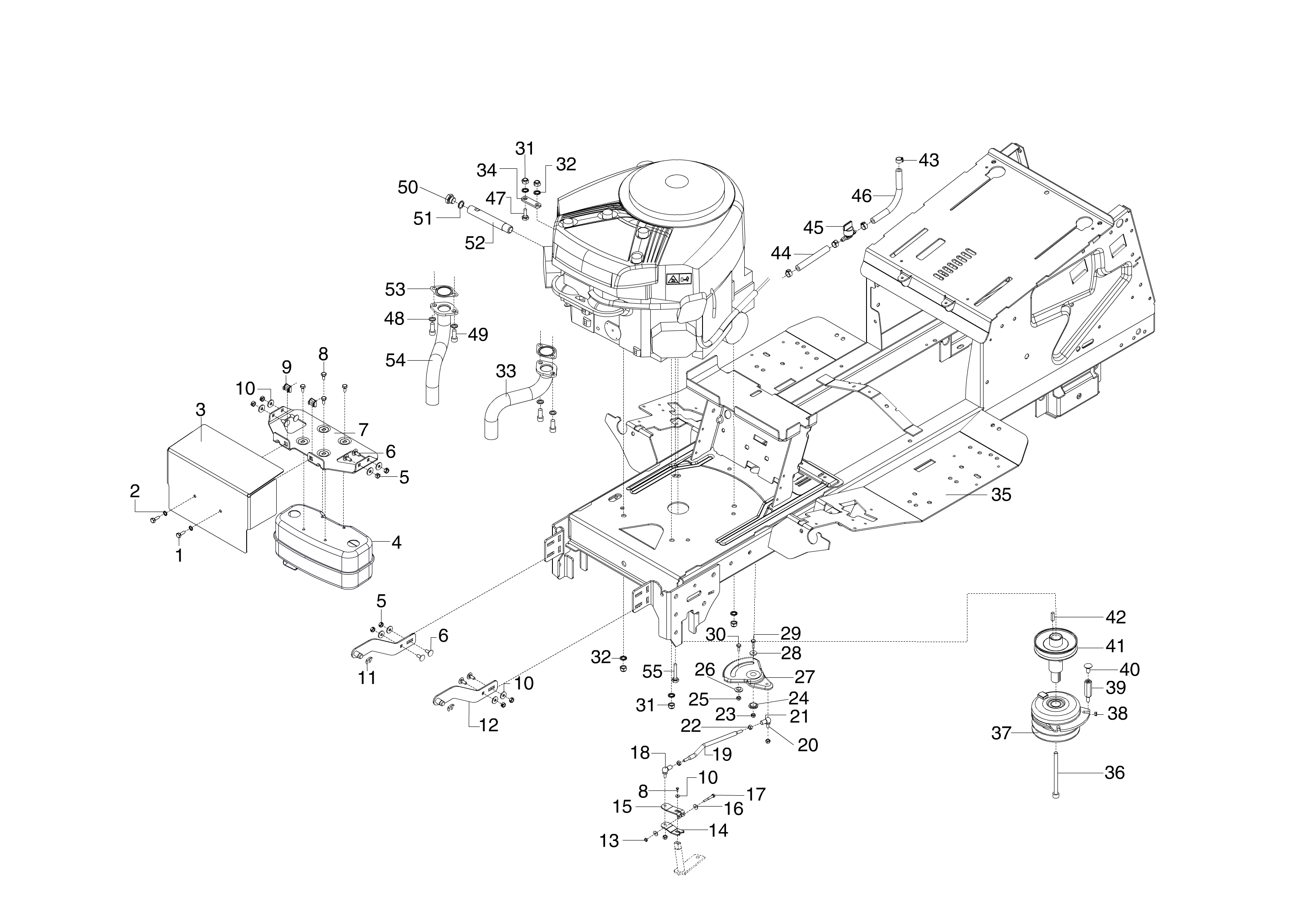

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK700555 | Vis | Disponible | Voir la pièce |
| 2 | AK700200 | Rondelle | Disponible | Voir la pièce |
| 3 | AK468306 | Protection | Disponible | Voir la pièce |
| 4 | AK46444810 | Silencieux | Disponible | Voir la pièce |
| 5 | AK706161 | Ecrou | Disponible | Voir la pièce |
| 5 | AK706161 | Ecrou | Disponible | Voir la pièce |
| 6 | AK705968 | Vis | Disponible | Voir la pièce |
| 6 | AK705968 | Vis | Disponible | Voir la pièce |
| 7 | AK468263 | Plaquette | Disponible | Voir la pièce |
| 8 | AK523134 | Vis | Disponible | Voir la pièce |
| 8 | AK523134 | Vis | Disponible | Voir la pièce |
| 9 | AK321126 | Ecrou | Disponible | Voir la pièce |
| 10 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 10 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 10 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 11 | AK705260 | Clip | Disponible | Voir la pièce |
| 12 | AK47349730 | Etrier | Disponible | Voir la pièce |
| 13 | AK692795 | Ecrou | Disponible | Voir la pièce |
| 14 | AK46110730 | Plaquette (blocage) | Disponible | Voir la pièce |
| 15 | AK46110830 | Plaquette (blocage) | Disponible | Voir la pièce |
| 16 | AK701083 | Rondelle | Disponible | Voir la pièce |
| 17 | AK701985 | Vis | Disponible | Voir la pièce |
| 18 | AK514706 | Joint | Disponible | Voir la pièce |
| 19 | AK47311630 | Entretoise | Disponible | Voir la pièce |
| 20 | AK464932 | Pivot | Disponible | Voir la pièce |
| 21 | AK514704 | Fuse | Disponible | Voir la pièce |
| 22 | AK704534 | Ecrou | Disponible | Voir la pièce |
| 23 | AK706018 | Ecrou | Disponible | Voir la pièce |
| 24 | AK47317310 | Entretoise | Disponible | Voir la pièce |
| 25 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 26 | AK473115 | Entretoise | Disponible | Voir la pièce |
| 27 | AK458130R | Secteur | Non reliée | |
| 28 | AK51524630 | Rondelle | Non reliée | |
| 29 | AK705360 | Vis | Disponible | Voir la pièce |
| 30 | AK700561 | Vis | Disponible | Voir la pièce |
| 31 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 31 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 32 | AK701765 | Rondelle | Disponible | Voir la pièce |
| 32 | AK701765 | Rondelle | Disponible | Voir la pièce |
| 33 | AK521585 | Pot dechappement | Disponible | Voir la pièce |
| 34 | AK46870530 | Plaque | Disponible | Voir la pièce |
| 35 | AK47353601 | Châssis | Disponible | Voir la pièce |
| 36 | AK473394 | Vis | Disponible | Voir la pièce |
| 37 | AK521684 | Embrayage | Disponible | Voir la pièce |
| 38 | AK471393 | Clip | Disponible | Voir la pièce |
| 39 | AK47339530 | Vis sans fin | Disponible | Voir la pièce |
| 40 | AK704128 | Vis | Disponible | Voir la pièce |
| 41 | AK47339230 | Poulie | Disponible | Voir la pièce |
| 42 | AK514943 | Clé | Disponible | Voir la pièce |
| 43 | AK544515 | Bande | Disponible | Voir la pièce |
| 44 | AK468777 | Tuyau | Disponible | Voir la pièce |
| 45 | AK468768 | Soupape | Disponible | Voir la pièce |
| 46 | AK476172 | Tuyau | Disponible | Voir la pièce |
| 47 | AK704546 | Vis | Disponible | Voir la pièce |
| 48 | AK702756 | Rondelle | Disponible | Voir la pièce |
| 49 | AK461209 | Vis | Disponible | Voir la pièce |
| 50 | AK468766 | Bouchon huile | Disponible | Voir la pièce |
| 51 | AK468767 | Bague | Disponible | Voir la pièce |
| 52 | AK46876530 | Tuyau | Disponible | Voir la pièce |
| 53 | AK51461810 | Joint | Disponible | Voir la pièce |
| 54 | AK521583 | Pot dechappement | Disponible | Voir la pièce |
| 55 | AK375953 | Vis | Disponible | Voir la pièce |

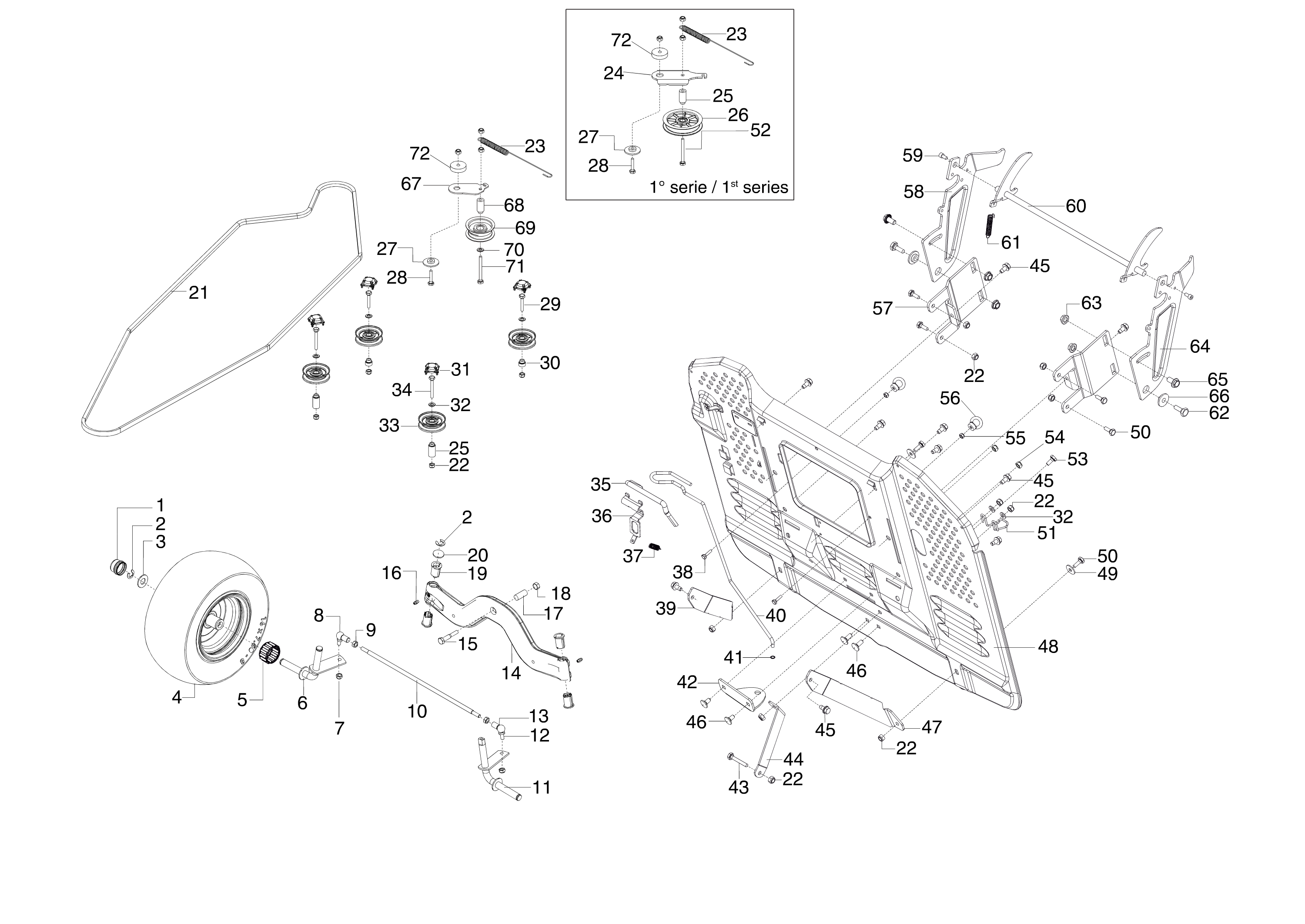

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK461289 | Enjoliveur | Disponible | Voir la pièce |
| 2 | AK702724 | Bague | Disponible | Voir la pièce |
| 2 | AK702724 | Bague | Disponible | Voir la pièce |
| 3 | AK461290 | Rondelle | Disponible | Voir la pièce |
| 4 | AK457688 | Roue | Non reliée | |
| 5 | AK468842 | Cage a aguilles | Disponible | Voir la pièce |
| 6 | AK46807030 | Pivot | Disponible | Voir la pièce |
| 7 | AK706018 | Ecrou | Disponible | Voir la pièce |
| 8 | AK514706 | Joint | Disponible | Voir la pièce |
| 9 | AK704534 | Ecrou | Disponible | Voir la pièce |
| 10 | AK47301030 | Entretoise | Disponible | Voir la pièce |
| 11 | AK46806830 | Pivot | Disponible | Voir la pièce |
| 12 | AK464932 | Pivot | Disponible | Voir la pièce |
| 13 | AK514704 | Fuse | Disponible | Voir la pièce |
| 14 | AK47312201 | Assieu anterieur | Disponible | Voir la pièce |
| 15 | AK705419 | Vis | Disponible | Voir la pièce |
| 16 | AK700203 | Nipple | Disponible | Voir la pièce |
| 17 | AK468650R | Entretoise | Non reliée | |
| 18 | AK454453 | Ecrou | Disponible | Voir la pièce |
| 19 | AK473063 | Couvercle | Disponible | Voir la pièce |
| 20 | AK700719 | Rondelle | Disponible | Voir la pièce |
| 21 | AK473268 | Courroie | Disponible | Voir la pièce |
| 22 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 22 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 22 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 22 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 22 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 23 | AK473628 | Ressort | Disponible | Voir la pièce |
| 23 | AK473628 | Ressort | Disponible | Voir la pièce |
| 24 | AK46807430 | Etrier | Disponible | Voir la pièce |
| 25 | AK471047 | Entretoise | Non reliée | |
| 25 | AK471047 | Entretoise | Non reliée | |
| 26 | AK464455 | Poulie | Disponible | Voir la pièce |
| 27 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 27 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 28 | AK703891 | Vis | Disponible | Voir la pièce |
| 28 | AK703891 | Vis | Disponible | Voir la pièce |
| 29 | AK701521 | Vis | Disponible | Voir la pièce |
| 30 | AK46150530 | Entretoise | Disponible | Voir la pièce |
| 31 | AK464450 | Couvercle | Disponible | Voir la pièce |
| 32 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 32 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 33 | AK464453 | Poulie | Disponible | Voir la pièce |
| 34 | AK701985 | Vis | Disponible | Voir la pièce |
| 35 | AK47318330 | Support | Disponible | Voir la pièce |
| 36 | AK46831230 | Support | Disponible | Voir la pièce |
| 37 | AK468493 | Ressort | Disponible | Voir la pièce |
| 38 | AK700701 | Vis | Disponible | Voir la pièce |
| 39 | AK47333630 | Support | Disponible | Voir la pièce |
| 40 | AK473380 | Tige | Disponible | Voir la pièce |
| 41 | AK510953 | Ecrou | Disponible | Voir la pièce |
| 42 | AK47354330 | Support | Disponible | Voir la pièce |
| 43 | AK703892 | Vis | Disponible | Voir la pièce |
| 44 | AK47333930 | Etrier | Disponible | Voir la pièce |
| 45 | AK544578 | Vis | Disponible | Voir la pièce |
| 45 | AK544578 | Vis | Disponible | Voir la pièce |
| 45 | AK544578 | Vis | Disponible | Voir la pièce |
| 46 | AK704128 | Vis | Disponible | Voir la pièce |
| 46 | AK704128 | Vis | Disponible | Voir la pièce |
| 47 | AK47333530 | Support | Disponible | Voir la pièce |
| 48 | AK47317901 | Plaquette | Disponible | Voir la pièce |
| 49 | AK700150 | Rondelle | Disponible | Voir la pièce |
| 50 | AK704546 | Vis | Disponible | Voir la pièce |
| 50 | AK704546 | Vis | Disponible | Voir la pièce |
| 51 | AK476312 | Arret (fil) | Disponible | Voir la pièce |
| 52 | AK703926 | Vis | Disponible | Voir la pièce |
| 53 | AK700545 | Vis | Disponible | Voir la pièce |
| 54 | AK705900 | Ecrou | Disponible | Voir la pièce |
| 55 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 56 | AK468831 | Ecrou | Disponible | Voir la pièce |
| 57 | AK47318530 | Support | Disponible | Voir la pièce |
| 58 | AK47326030 | Plaquette | Disponible | Voir la pièce |
| 59 | AK510433 | Vis | Disponible | Voir la pièce |
| 60 | AK47326230 | Tige | Disponible | Voir la pièce |
| 61 | AK468641 | Ressort | Disponible | Voir la pièce |
| 62 | AK700561 | Vis | Disponible | Voir la pièce |
| 63 | AK500198 | Ecrou | Disponible | Voir la pièce |
| 64 | AK47326130 | Plaquette | Disponible | Voir la pièce |
| 65 | AK470629 | Vis | Disponible | Voir la pièce |
| 66 | AK47343930 | Entretoise | Disponible | Voir la pièce |
| 67 | AK47662630 | Etrier | Disponible | Voir la pièce |
| 68 | AK47341930 | Entretoise | Non reliée | |
| 69 | AK473402 | Poulie | Disponible | Voir la pièce |
| 70 | AK701482 | Rondelle | Non reliée | |
| 71 | AK703170 | Vis | Non reliée | |
| 72 | AK47362730 | Entretoise | Non reliée | |
| 72 | AK47362730 | Entretoise | Non reliée |

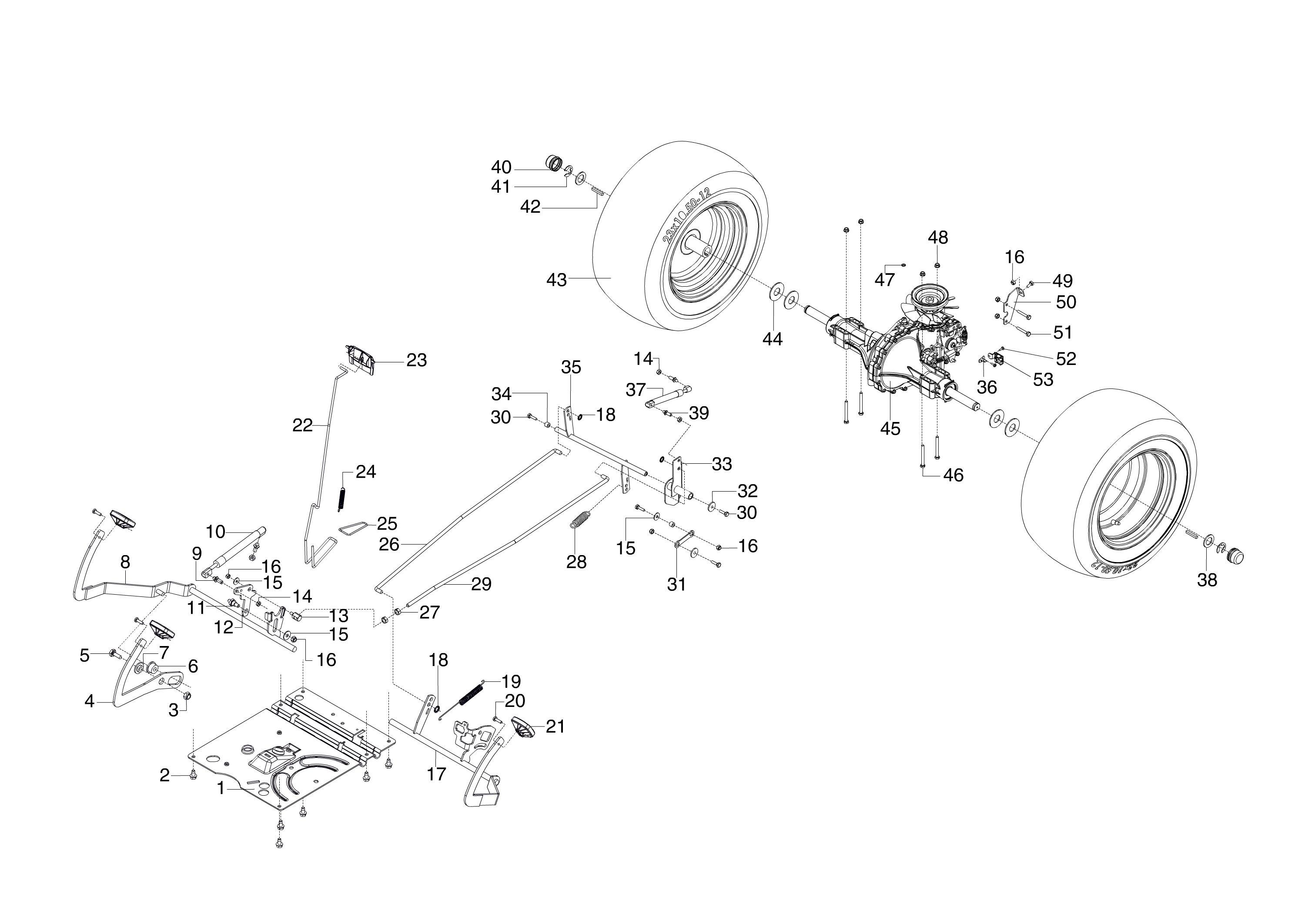

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK47302730 | Plaquette | Disponible | Voir la pièce |
| 2 | AK544578 | Vis | Disponible | Voir la pièce |
| 3 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 4 | AK47343630 | Pedale | Disponible | Voir la pièce |
| 5 | AK700561 | Vis | Disponible | Voir la pièce |
| 6 | AK473440 | Pivot | Disponible | Voir la pièce |
| 7 | AK47343930 | Entretoise | Disponible | Voir la pièce |
| 8 | AK47342930 | Pedale | Disponible | Voir la pièce |
| 9 | AK461789 | Pivot | Disponible | Voir la pièce |
| 10 | AK461788 | Amortisseur | Disponible | Voir la pièce |
| 11 | AK473085 | Pivot | Non reliée | |
| 12 | AK47308830 | Etrier | Disponible | Voir la pièce |
| 13 | AK47338130 | Ecrou | Disponible | Voir la pièce |
| 14 | AK461431 | Ecrou | Disponible | Voir la pièce |
| 14 | AK461431 | Ecrou | Disponible | Voir la pièce |
| 15 | AK700150 | Rondelle | Disponible | Voir la pièce |
| 15 | AK700150 | Rondelle | Disponible | Voir la pièce |
| 15 | AK700150 | Rondelle | Disponible | Voir la pièce |
| 16 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 16 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 16 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 16 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 17 | AK47342830 | Pedale de frein | Disponible | Voir la pièce |
| 18 | AK607801 | Rondelle | Disponible | Voir la pièce |
| 18 | AK607801 | Rondelle | Disponible | Voir la pièce |
| 19 | AK473132 | Ressort | Disponible | Voir la pièce |
| 20 | AK468567 | Vis | Disponible | Voir la pièce |
| 21 | AK473346 | Patte complete | Disponible | Voir la pièce |
| 22 | AK473789 | Tige de frein | Disponible | Voir la pièce |
| 23 | AK476280 | Poignee | Disponible | Voir la pièce |
| 24 | AK468641 | Ressort | Disponible | Voir la pièce |
| 25 | AK473149 | Courroie | Disponible | Voir la pièce |
| 26 | AK473372 | Tige | Disponible | Voir la pièce |
| 27 | AK704534 | Ecrou | Disponible | Voir la pièce |
| 28 | AK461500 | Ressort | Disponible | Voir la pièce |
| 29 | AK473382 | Tige | Disponible | Voir la pièce |
| 30 | AK704545 | Vis | Disponible | Voir la pièce |
| 30 | AK704545 | Vis | Disponible | Voir la pièce |
| 31 | AK47337130 | Etrier | Disponible | Voir la pièce |
| 32 | AK46802330 | Rondelle | Disponible | Voir la pièce |
| 33 | AK473368 | Support | Disponible | Voir la pièce |
| 34 | AK47365230 | Entretoise | Disponible | Voir la pièce |
| 35 | AK47337430 | Tige de frein | Disponible | Voir la pièce |
| 36 | AK473610 | Interrupteur | Disponible | Voir la pièce |
| 37 | AK461788 | Amortisseur | Disponible | Voir la pièce |
| 38 | AK47337930 | Rondelle | Disponible | Voir la pièce |
| 39 | AK461789 | Pivot | Disponible | Voir la pièce |
| 40 | AK461289 | Enjoliveur | Disponible | Voir la pièce |
| 41 | AK700307 | Bague | Disponible | Voir la pièce |
| 42 | AK514326 | Clavette | Disponible | Voir la pièce |
| 43 | AK457680 | Roue | Non reliée | |
| 44 | AK47337830 | Rondelle | Disponible | Voir la pièce |
| 45 | AK473265 | Transmission | Disponible | Voir la pièce |
| 46 | AK702107 | Vis | Disponible | Voir la pièce |
| 47 | AK510953 | Ecrou | Disponible | Voir la pièce |
| 48 | AK705900 | Ecrou | Disponible | Voir la pièce |
| 49 | AK700545 | Vis | Disponible | Voir la pièce |
| 50 | AK47337330 | Support | Disponible | Voir la pièce |
| 51 | AK703892 | Vis | Disponible | Voir la pièce |
| 52 | AK606135 | Vis | Disponible | Voir la pièce |
| 53 | AK473609 | Etrier support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK703808 | Ecrou | Disponible | Voir la pièce |
| 2 | AK47317630 | Tige | Disponible | Voir la pièce |
| 3 | AK473232 | Ressort | Disponible | Voir la pièce |
| 4 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 5 | AK473115 | Entretoise | Disponible | Voir la pièce |
| 6 | AK700561 | Vis | Disponible | Voir la pièce |
| 7 | AK476151 | Poignee | Disponible | Voir la pièce |
| 8 | AK47341430 | Tuyau | Disponible | Voir la pièce |
| 9 | AK700545 | Vis | Disponible | Voir la pièce |
| 10 | AK473217 | Support | Disponible | Voir la pièce |
| 11 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 12 | AK468628 | Fourchette | Disponible | Voir la pièce |
| 13 | AK47307830 | Support | Disponible | Voir la pièce |
| 14 | AK704534 | Ecrou | Disponible | Voir la pièce |
| 15 | AK473399 | Ecrou | Disponible | Voir la pièce |
| 16 | AK47304830 | Support | Disponible | Voir la pièce |
| 17 | AK47305030 | Tige | Disponible | Voir la pièce |
| 18 | AK473360 | Ressort | Disponible | Voir la pièce |

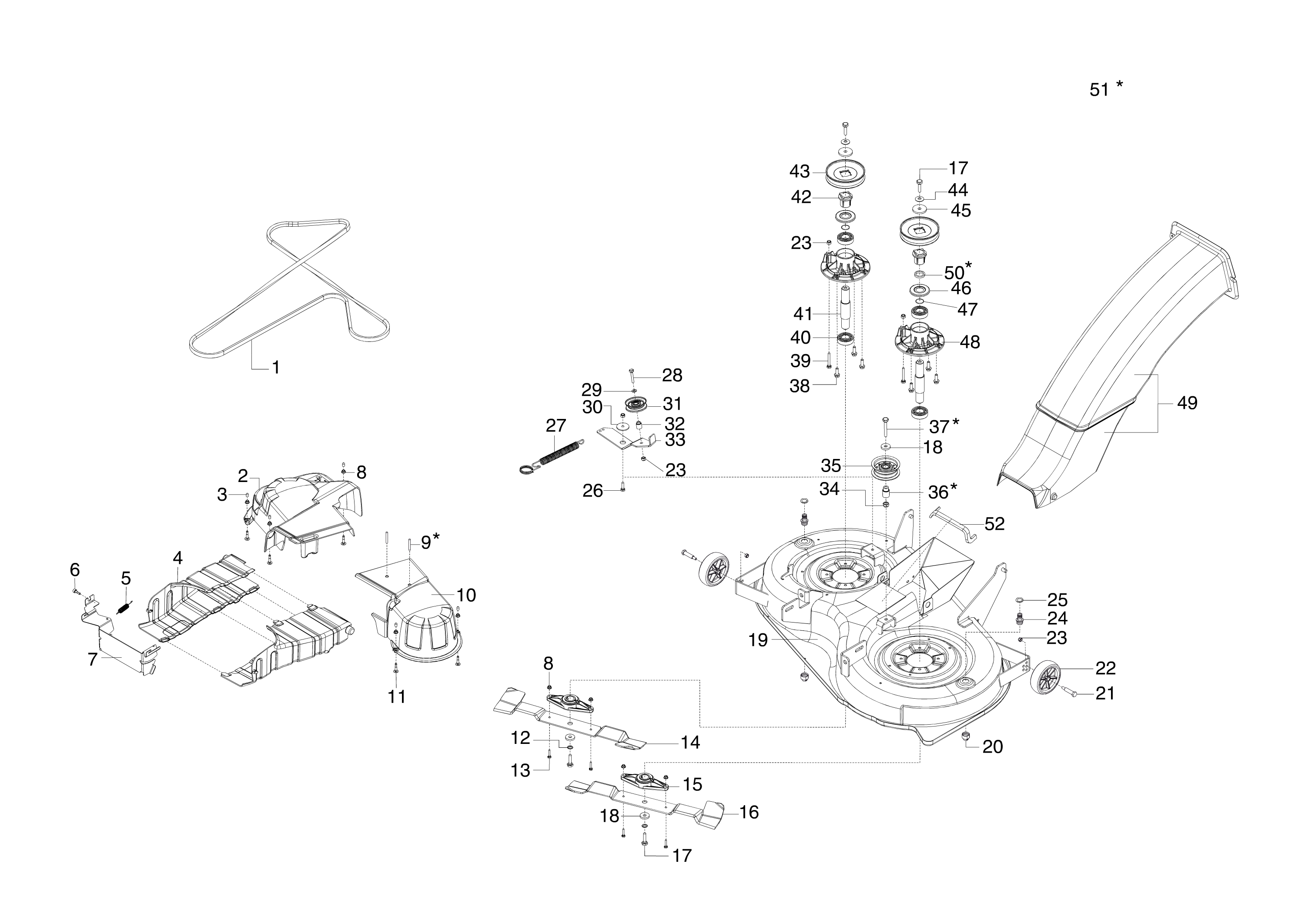

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK473442 | Courroie | Disponible | Voir la pièce |
| 2 | AK473446 | Protection | Disponible | Voir la pièce |
| 3 | AK471094 | Goupille | Disponible | Voir la pièce |
| 4 | AK47358201 | Protection | Disponible | Voir la pièce |
| 5 | AK473415 | Ressort | Disponible | Voir la pièce |
| 6 | AK473515 | Vis | Non reliée | |
| 7 | AK47340301 | Protection | Disponible | Voir la pièce |
| 8 | AK705657 | Ecrou | Disponible | Voir la pièce |
| 8 | AK705657 | Ecrou | Disponible | Voir la pièce |
| 9 | AK706611 | Goupille | Disponible | Voir la pièce |
| 10 | AK473445 | Protection | Disponible | Voir la pièce |
| 11 | AK471070 | Vis | Disponible | Voir la pièce |
| 12 | AK702254 | Rondelle | Disponible | Voir la pièce |
| 13 | AK700702 | Vis | Disponible | Voir la pièce |
| 14 | AK521207 | Lame | Disponible | Voir la pièce |
| 15 | AK473337 | Moyeu | Non reliée | |
| 16 | AK521208 | Lame | Disponible | Voir la pièce |
| 17 | AK705360 | Vis | Disponible | Voir la pièce |
| 17 | AK705360 | Vis | Disponible | Voir la pièce |
| 18 | AK51524630 | Rondelle | Non reliée | |
| 18 | AK51524630 | Rondelle | Non reliée | |
| 19 | AK493562R | Plateau de coupe | Non reliée | |
| 20 | AK321182 | Ecrou | Disponible | Voir la pièce |
| 21 | AK521110 | Vis | Disponible | Voir la pièce |
| 22 | AK514887 | Roue de coupe | Disponible | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 24 | AK321347 | Pivot | Disponible | Voir la pièce |
| 25 | AK522575 | Rondelle | Disponible | Voir la pièce |
| 26 | AK704545 | Vis | Disponible | Voir la pièce |
| 27 | AK473209 | Ressort | Non reliée | |
| 28 | AK701521 | Vis | Disponible | Voir la pièce |
| 29 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 30 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 31 | AK464453 | Poulie | Disponible | Voir la pièce |
| 32 | AK514216 | Entretoise | Disponible | Voir la pièce |
| 33 | AK47330230 | Levier | Disponible | Voir la pièce |
| 34 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 35 | AK473402 | Poulie | Disponible | Voir la pièce |
| 36 | AK47668330 | Entretoise | Disponible | Voir la pièce |
| 37 | AK701508 | Vis | Disponible | Voir la pièce |
| 38 | AK458568R | Vis | Non reliée | |
| 39 | AK701011 | Vis | Disponible | Voir la pièce |
| 40 | AK476634 | Roulement | Disponible | Voir la pièce |
| 41 | AK46835530 | Arbre | Disponible | Voir la pièce |
| 42 | AK468102 | Support | Disponible | Voir la pièce |
| 43 | AK468116 | Demi-poulie | Disponible | Voir la pièce |
| 44 | AK705284 | Rondelle | Disponible | Voir la pièce |
| 45 | AK468101 | Rondelle | Disponible | Voir la pièce |
| 46 | AK468353 | Joint | Disponible | Voir la pièce |
| 47 | AK464555 | Bague | Disponible | Voir la pièce |
| 48 | AK514175 | Flasque | Non reliée | |
| 49 | AK493286 | Tunnel | Non reliée | |
| 50 | AK46835430 | Epaisseur | Non reliée | |
| 51 | 68160033 | Jeu entretoise | Disponible | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Disponible | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Disponible | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Disponible | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Disponible | Voir la pièce |
| 52 | AK468881 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK514818 | Support | Disponible | Voir la pièce |
| 2 | 68130586R | Batterie | Disponible | Voir la pièce |
| 3 | AK468613 | Cable | Disponible | Voir la pièce |
| 4 | AK47344901 | Support | Disponible | Voir la pièce |
| 5 | AK476109 | Bouchon | Non reliée | |
| 6 | AK473565 | Reservoir | Disponible | Voir la pièce |
| 7 | AK544515 | Bande | Disponible | Voir la pièce |
| 8 | AK468820 | Joint | Disponible | Voir la pièce |
| 9 | AK468778 | Pot dechappement | Disponible | Voir la pièce |
| 10 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 11 | AK701489 | Vis | Disponible | Voir la pièce |
| 12 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 12 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 13 | AK700105 | Ecrou | Disponible | Voir la pièce |
| 14 | AK476157 | Poignée | Disponible | Voir la pièce |
| 15 | AK701172 | Vis | Disponible | Voir la pièce |
| 16 | AK468780 | Accelerateur | Disponible | Voir la pièce |
| 17 | AK700119 | Ecrou | Disponible | Voir la pièce |
| 18 | AK701776 | Vis | Disponible | Voir la pièce |
| 19 | AK473496 | Supporte panneau | Disponible | Voir la pièce |
| 20 | AK47333330 | Support | Disponible | Voir la pièce |
| 21 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 22 | AK701765 | Rondelle | Disponible | Voir la pièce |
| 23 | AK705614 | Vis | Disponible | Voir la pièce |
| 24 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 24 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 25 | AK47333130 | Arbre | Disponible | Voir la pièce |
| 26 | AK51400930 | Colonne de direction | Disponible | Voir la pièce |
| 27 | AK473174 | Etrier | Disponible | Voir la pièce |
| 28 | AK704275 | Goupille | Disponible | Voir la pièce |
| 29 | AK544578 | Vis | Disponible | Voir la pièce |
| 30 | AK47331430 | Entretoise | Disponible | Voir la pièce |
| 31 | AK468697 | Bouchon | Disponible | Voir la pièce |
| 32 | AK46822830 | Tige | Disponible | Voir la pièce |
| 33 | AK531820 | Arrêt | Disponible | Voir la pièce |
| 34 | AK47331301 | Support | Disponible | Voir la pièce |
| 35 | AK46822701 | Etrier | Disponible | Voir la pièce |
| 36 | AK704545 | Vis | Disponible | Voir la pièce |
| 37 | AK700507 | Rondelle | Disponible | Voir la pièce |
| 38 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 38 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 39 | AK46834830 | Entretoise | Disponible | Voir la pièce |
| 40 | AK514346 | Bouchon | Disponible | Voir la pièce |
| 41 | AK468230 | Ressort | Disponible | Voir la pièce |
| 42 | AK704546 | Vis | Disponible | Voir la pièce |
| 43 | AK46822901 | Plaquette | Disponible | Voir la pièce |
| 44 | AK468890 | Reservoir | Disponible | Voir la pièce |
| 45 | AK468753 | Interrupteur | Disponible | Voir la pièce |
| 46 | AK476111 | Siege | Disponible | Voir la pièce |
| 47 | AK521602 | Cable | Disponible | Voir la pièce |
| 48 | AK52174130 | Etrier | Disponible | Voir la pièce |

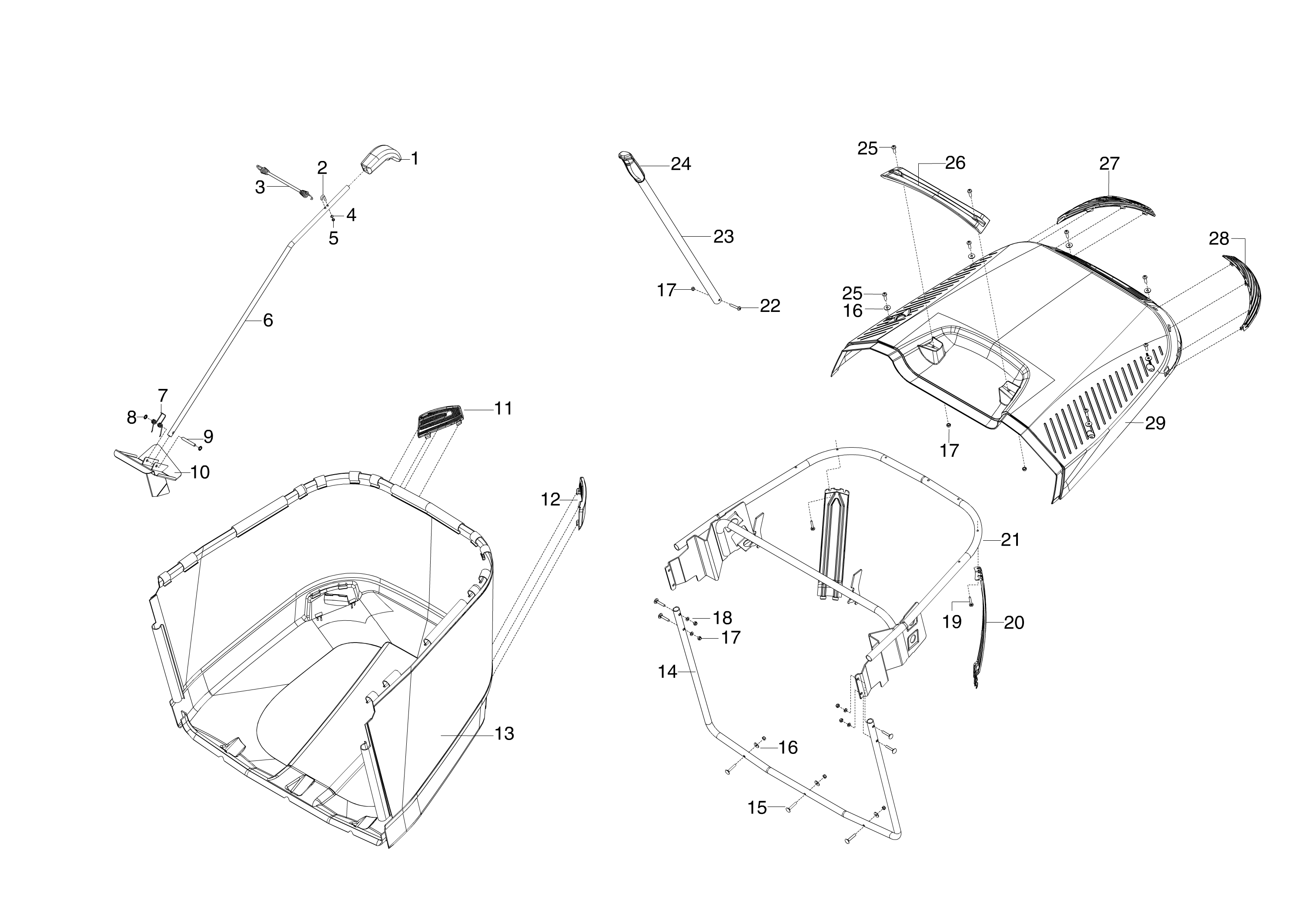

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK514174 | Poignee | Disponible | Voir la pièce |
| 2 | AK46162030 | Entretoise | Disponible | Voir la pièce |
| 3 | AK461630 | Ressort | Disponible | Voir la pièce |
| 4 | AK700240 | Rondelle | Disponible | Voir la pièce |
| 5 | AK700119 | Ecrou | Disponible | Voir la pièce |
| 6 | AK46162601 | Tuyau | Disponible | Voir la pièce |
| 7 | AK461623 | Ressort | Disponible | Voir la pièce |
| 8 | AK510566 | Ecrou | Disponible | Voir la pièce |
| 9 | AK46162230 | Goupille | Disponible | Voir la pièce |
| 10 | AK46162701 | Coin | Disponible | Voir la pièce |
| 11 | AK473487 | Catadioptre | Disponible | Voir la pièce |
| 12 | AK473486 | Catadioptre | Disponible | Voir la pièce |
| 13 | AK476264 | Bac | Disponible | Voir la pièce |
| 14 | AK473273 | Châssis | Non reliée | |
| 15 | AK700705 | Vis | Disponible | Voir la pièce |
| 16 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 16 | AK700148 | Rondelle | Disponible | Voir la pièce |
| 17 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 17 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 17 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 18 | AK700137 | Rondelle | Disponible | Voir la pièce |
| 19 | AK526135 | Vis | Disponible | Voir la pièce |
| 20 | AK47327601 | Plaquette | Disponible | Voir la pièce |
| 21 | AK47326901 | Châssis | Disponible | Voir la pièce |
| 22 | AK468568 | Vis | Disponible | Voir la pièce |
| 23 | AK47356630 | Tuyau | Disponible | Voir la pièce |
| 24 | AK476155 | Poignee | Disponible | Voir la pièce |
| 25 | AK468567 | Vis | Disponible | Voir la pièce |
| 25 | AK468567 | Vis | Disponible | Voir la pièce |
| 26 | AK4734851012 | Poignee | Disponible | Voir la pièce |
| 27 | 68160019R | Protection | Disponible | Voir la pièce |
| 28 | 68160018R | Protection | Disponible | Voir la pièce |
| 29 | 68160012R | Couverture | Disponible | Voir la pièce |

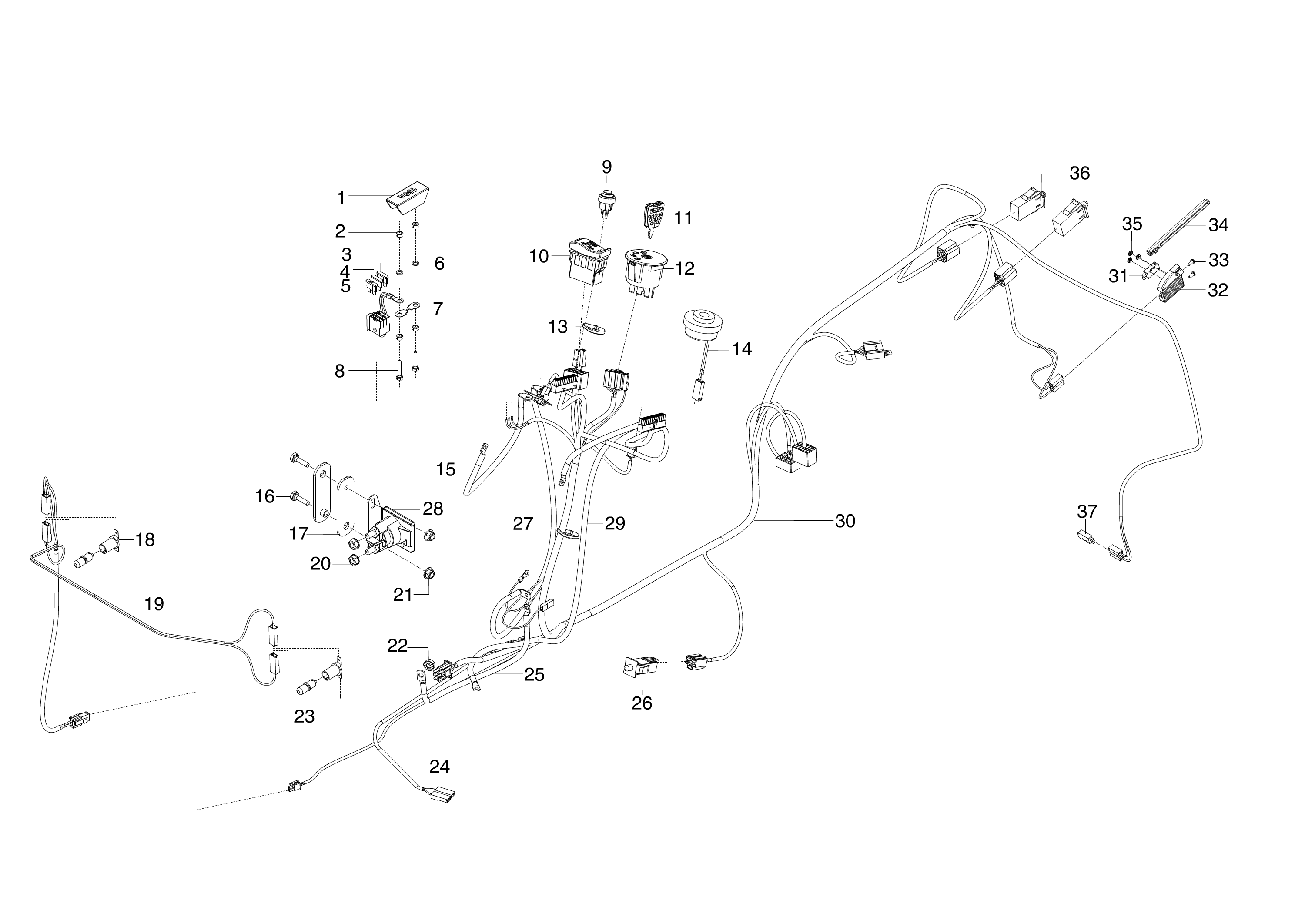

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK47350201 | Couverture | Disponible | Voir la pièce |
| 2 | AK700106 | Ecrou | Disponible | Voir la pièce |
| 3 | AK464303 | Fusee | Disponible | Voir la pièce |
| 4 | AK521819 | Fusee | Disponible | Voir la pièce |
| 5 | AK521821 | Fusee | Disponible | Voir la pièce |
| 6 | AK700126 | Rondelle | Disponible | Voir la pièce |
| 7 | AK468678 | Plaque | Disponible | Voir la pièce |
| 8 | AK703106 | Vis | Disponible | Voir la pièce |
| 9 | AK473587 | Interrupteur | Disponible | Voir la pièce |
| 10 | AK494343R | Interrupteur | Non reliée | |
| 11 | AK476286 | Clef a demarrage | Disponible | Voir la pièce |
| 12 | AK468603 | Interrupteur demarr. | Disponible | Voir la pièce |
| 13 | AK523982 | Bande | Disponible | Voir la pièce |
| 14 | AK473910 | Indicateur | Disponible | Voir la pièce |
| 15 | AK473619 | Cable | Disponible | Voir la pièce |
| 16 | AK700702 | Vis | Disponible | Voir la pièce |
| 17 | AK468981 | Plaquette | Disponible | Voir la pièce |
| 18 | AK514252 | Support | Disponible | Voir la pièce |
| 19 | AK473660 | Cable | Disponible | Voir la pièce |
| 20 | AK521375 | Ecrou | Disponible | Voir la pièce |
| 21 | AK705657 | Ecrou | Disponible | Voir la pièce |
| 22 | AK521375 | Ecrou | Disponible | Voir la pièce |
| 23 | AK493082R | Ampoule | Non reliée | |
| 24 | AK473661 | Adaptateur | Disponible | Voir la pièce |
| 25 | AK521363 | Cable | Disponible | Voir la pièce |
| 26 | AK493566R | Interrupteur | Non reliée | |
| 27 | AK473620 | Cable | Disponible | Voir la pièce |
| 28 | AK521361 | Rele | Disponible | Voir la pièce |
| 29 | AK473622 | Cable | Disponible | Voir la pièce |
| 30 | AK473426 | Cablage | Disponible | Voir la pièce |
| 31 | AK514329 | Micro-interrupteur | Disponible | Voir la pièce |
| 32 | AK521339 | Interrupteur | Non reliée | |
| 33 | AK468878 | Vis | Disponible | Voir la pièce |
| 34 | AK493511 | Levier | Disponible | Voir la pièce |
| 35 | AK526521 | Ecrou | Disponible | Voir la pièce |
| 36 | AK493566R | Interrupteur | Non reliée | |
| 37 | AK514329 | Micro-interrupteur | Disponible | Voir la pièce |

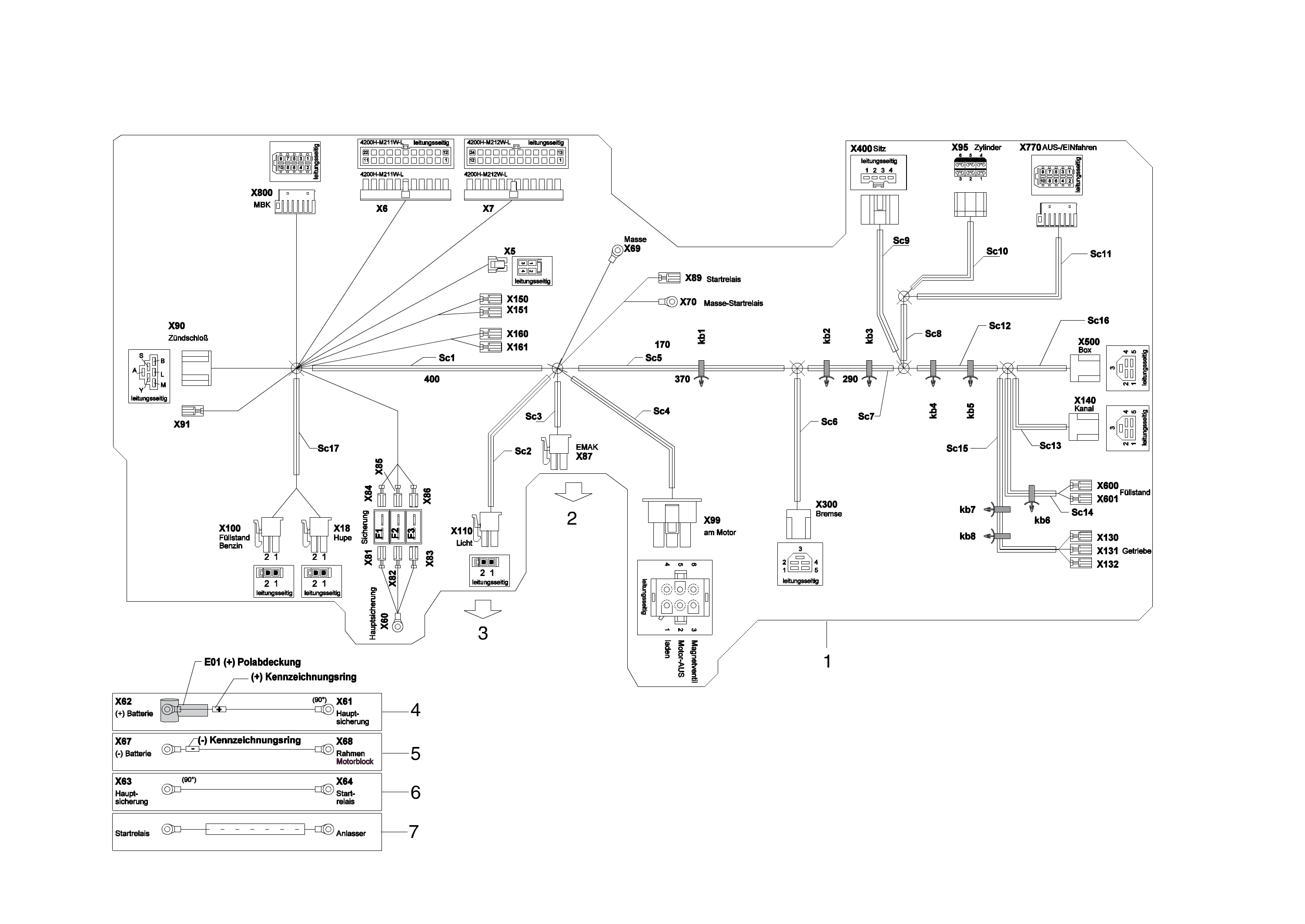

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK473426 | Cablage | Disponible | Voir la pièce |
| 2 | AK473661 | Adaptateur | Disponible | Voir la pièce |
| 3 | AK473660 | Cable | Disponible | Voir la pièce |
| 4 | AK473619 | Cable | Disponible | Voir la pièce |
| 5 | AK473622 | Cable | Disponible | Voir la pièce |
| 6 | AK473620 | Cable | Disponible | Voir la pièce |
| 7 | AK521363 | Cable | Disponible | Voir la pièce |
