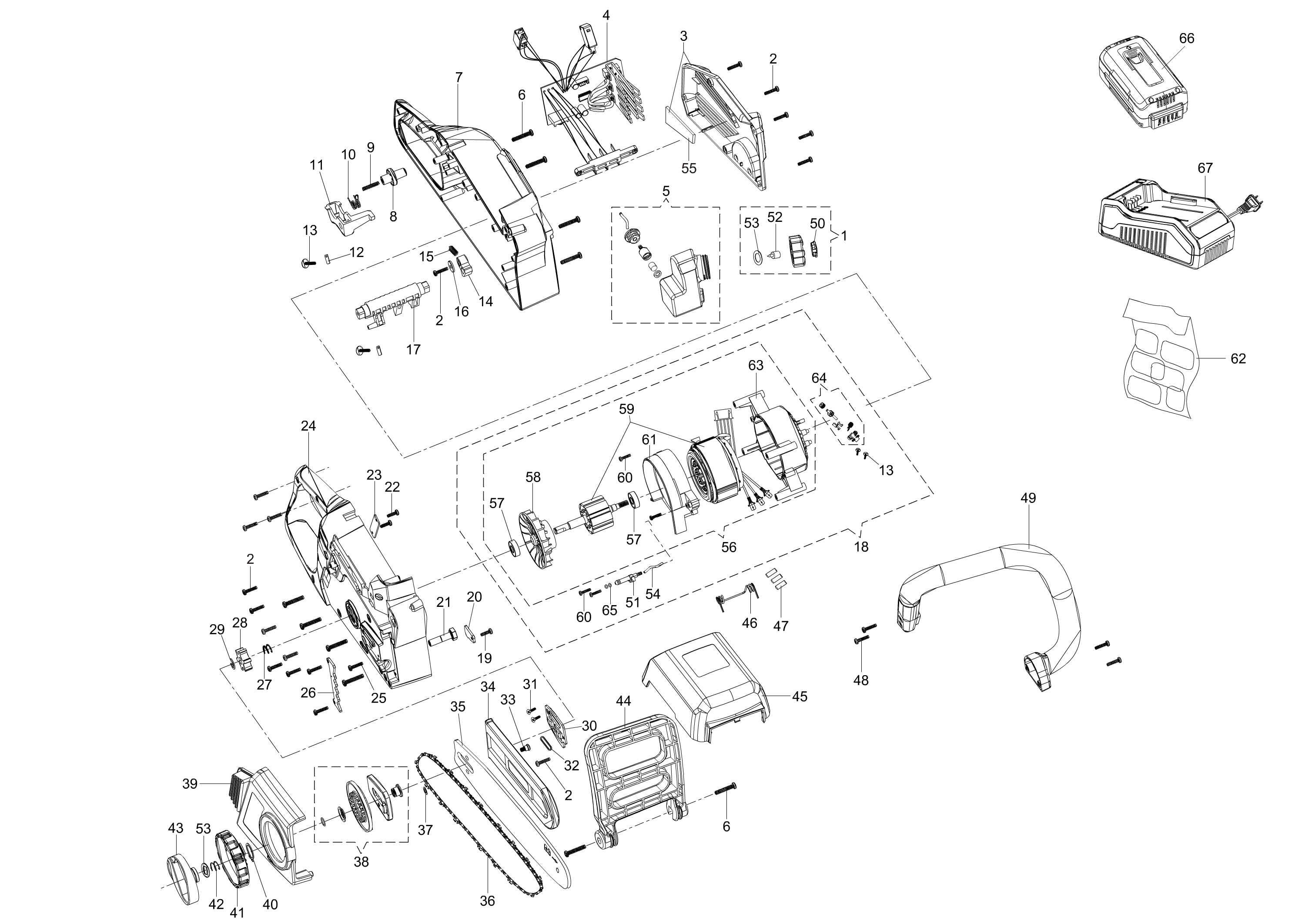

Vue Éclatée GS 220 Li-Ion
Retrouvez les pièces détachées, références et repères disponibles pour GS 220 Li-Ion.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YT000162 | Bouchon compl. | Disponible | Voir la pièce |
| 2 | YT000164 | Vis | Disponible | Voir la pièce |
| 2 | YT000164 | Vis | Disponible | Voir la pièce |
| 2 | YT000164 | Vis | Disponible | Voir la pièce |
| 2 | YT000164 | Vis | Disponible | Voir la pièce |
| 3 | YT000165 | Couvercle | Disponible | Voir la pièce |
| 4 | YT000166 | Carte electronique | Disponible | Voir la pièce |
| 5 | YT000167 | Reservoir huile | Disponible | Voir la pièce |
| 6 | YT000168 | Vis | Disponible | Voir la pièce |
| 6 | YT000168 | Vis | Disponible | Voir la pièce |
| 7 | YT000169 | Carter gauche | Disponible | Voir la pièce |
| 8 | YT000170 | Bouton (bloc) | Disponible | Voir la pièce |
| 9 | YT000171 | Ressort | Disponible | Voir la pièce |
| 10 | YT000172 | Ressort | Disponible | Voir la pièce |
| 11 | YT000173 | Levier (Interrupteur) | Disponible | Voir la pièce |
| 12 | YT000174 | Bride | Disponible | Voir la pièce |
| 13 | YT000175 | Vis | Disponible | Voir la pièce |
| 13 | YT000175 | Vis | Disponible | Voir la pièce |
| 14 | YT000176 | Arrêt | Disponible | Voir la pièce |
| 15 | YT000177 | Ressort | Disponible | Voir la pièce |
| 16 | YT000178 | Joint | Disponible | Voir la pièce |
| 17 | YT000179 | Arbre | Disponible | Voir la pièce |
| 18 | YT000180 | Moteur complet | Disponible | Voir la pièce |
| 19 | YT000181 | Vis | Disponible | Voir la pièce |
| 20 | YT000182 | Plaque | Disponible | Voir la pièce |
| 21 | YT000183 | Boulon | Non reliée | |
| 22 | YT000184 | Vis | Disponible | Voir la pièce |
| 23 | YT000185 | Plaque | Non reliée | |
| 24 | YT000186 | Carter droite | Disponible | Voir la pièce |
| 25 | YT000187 | Vis | Disponible | Voir la pièce |
| 26 | YT000188 | Plaquette | Disponible | Voir la pièce |
| 27 | YT000007 | Ressort | Disponible | Voir la pièce |
| 28 | YT000189 | Pignon | Disponible | Voir la pièce |
| 29 | YT000004 | Bague seeger | Disponible | Voir la pièce |
| 30 | YT000190 | Support | Disponible | Voir la pièce |
| 31 | YT000038 | Vis | Disponible | Voir la pièce |
| 32 | YT000191 | Joint | Disponible | Voir la pièce |
| 33 | YT000020 | Vis tension | Disponible | Voir la pièce |
| 34 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
| 35 | 50030232R | Guide 12 | Disponible | Voir la pièce |
| 36 | 30629013C | Chaine .3/8 | Disponible | Voir la pièce |
| 37 | YT000019 | Bague | Disponible | Voir la pièce |
| 38 | YT000021 | Kit vis tension | Disponible | Voir la pièce |
| 39 | 54010013R | Couvercle | Disponible | Voir la pièce |
| 40 | YT000003 | Bague | Disponible | Voir la pièce |
| 41 | YT000192 | Collier | Disponible | Voir la pièce |
| 42 | YT000001 | Ressort | Disponible | Voir la pièce |
| 43 | YT000193 | Pommeau | Disponible | Voir la pièce |
| 44 | 54010016R | Protection | Disponible | Voir la pièce |
| 45 | 54010015R | Couvercle | Disponible | Voir la pièce |
| 46 | YT000195 | Ressort | Disponible | Voir la pièce |
| 47 | YT000196 | Gaine | Disponible | Voir la pièce |
| 48 | YT000197 | Vis | Disponible | Voir la pièce |
| 49 | YT000198 | Poignee | Disponible | Voir la pièce |
| 50 | YT000199 | Couvercle | Disponible | Voir la pièce |
| 51 | YT000209 | Gicleur | Disponible | Voir la pièce |
| 52 | YT000200 | Soupape | Disponible | Voir la pièce |
| 53 | YT000201 | Joint | Disponible | Voir la pièce |
| 53 | YT000201 | Joint | Disponible | Voir la pièce |
| 54 | YT000202 | Tuyau d | Disponible | Voir la pièce |
| 55 | YT000203 | Filtre aire | Disponible | Voir la pièce |
| 56 | YT000204 | Moteur électrique | Disponible | Voir la pièce |
| 57 | YT000053 | Roulement | Disponible | Voir la pièce |
| 57 | YT000053 | Roulement | Disponible | Voir la pièce |
| 58 | YT000205 | Ventilateur | Disponible | Voir la pièce |
| 59 | 54010037 | Kit stator | Disponible | Voir la pièce |
| 60 | YT000206 | Vis | Disponible | Voir la pièce |
| 60 | YT000206 | Vis | Disponible | Voir la pièce |
| 61 | YT000207 | Flasque | Disponible | Voir la pièce |
| 62 | 54010040 | Kit etiquettes | Disponible | Voir la pièce |
| 63 | YT000208 | Chassis | Disponible | Voir la pièce |
| 64 | YT000029 | Kit pompe | Disponible | Voir la pièce |
| 65 | YT000031 | Bague | Disponible | Voir la pièce |
| 66 | 54019103 | Batterie | Non reliée | |
| 67 | 54019102 | Charge batterie | Disponible | Voir la pièce |
