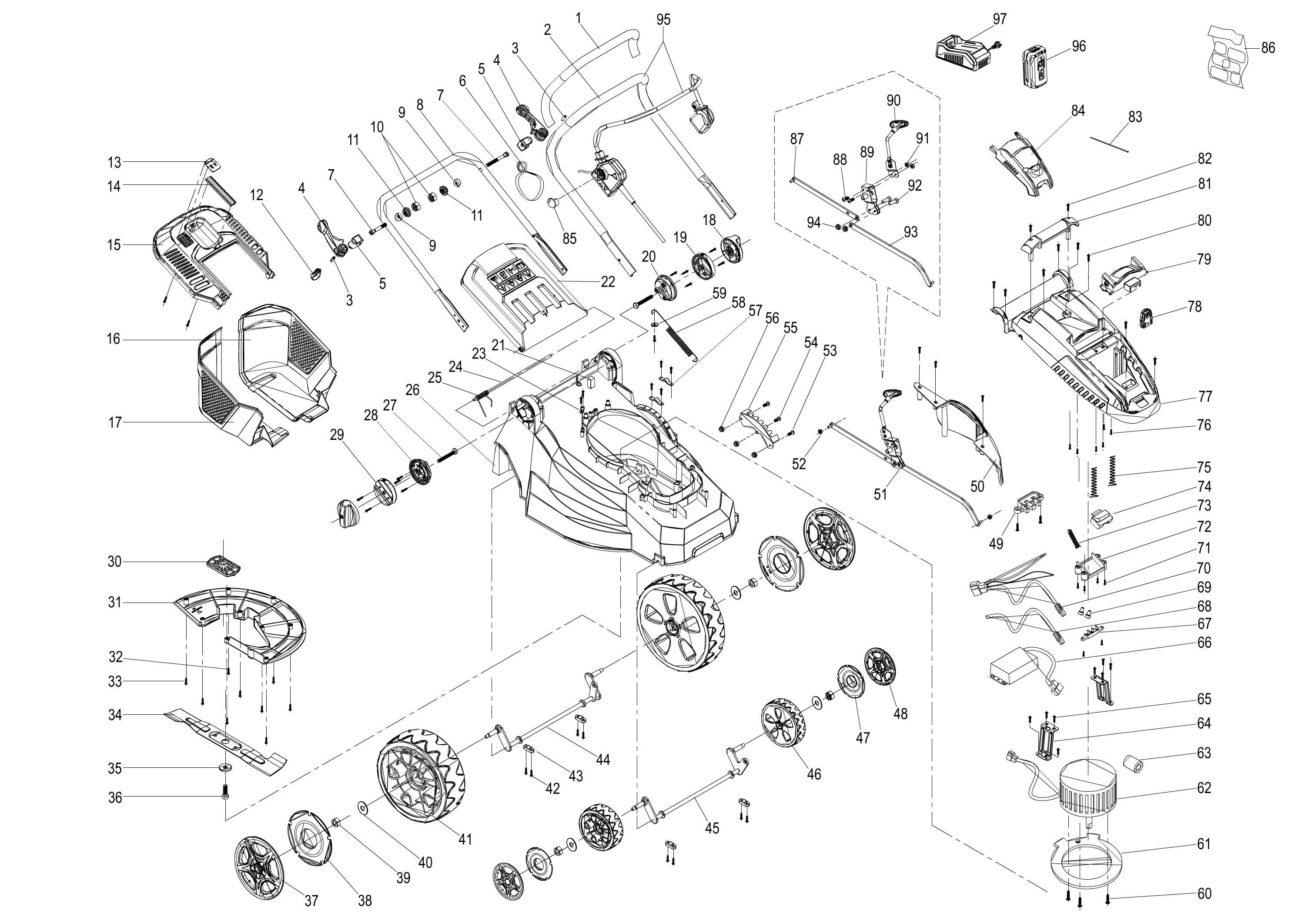

Vue Éclatée G 38 P Li-Ion
Retrouvez les pièces détachées, références et repères disponibles pour G 38 P Li-Ion.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YT000062 | Guidon tuyau | Disponible | Voir la pièce |
| 2 | YT000063 | Guidon superieur | Disponible | Voir la pièce |
| 3 | YT000064 | Pivot | Disponible | Voir la pièce |
| 3 | YT000064 | Pivot | Disponible | Voir la pièce |
| 4 | YT000065 | Poignee (blocage) | Disponible | Voir la pièce |
| 4 | YT000065 | Poignee (blocage) | Disponible | Voir la pièce |
| 5 | YT000066 | Support | Disponible | Voir la pièce |
| 5 | YT000066 | Support | Disponible | Voir la pièce |
| 6 | YT000067 | Clé | Disponible | Voir la pièce |
| 7 | YT000068 | Tige filetée | Disponible | Voir la pièce |
| 7 | YT000068 | Tige filetée | Disponible | Voir la pièce |
| 8 | YT000069 | Guidon inferieur | Disponible | Voir la pièce |
| 9 | YT000070 | Support | Disponible | Voir la pièce |
| 9 | YT000070 | Support | Disponible | Voir la pièce |
| 10 | YT000071 | Ecrou | Disponible | Voir la pièce |
| 11 | YT000072 | Poignee (blocage) | Disponible | Voir la pièce |
| 11 | YT000072 | Poignee (blocage) | Disponible | Voir la pièce |
| 12 | YT000073 | Passe-cable | Disponible | Voir la pièce |
| 13 | YT000074 | Trappe de visite | Disponible | Voir la pièce |
| 14 | YT000075 | Poignee | Disponible | Voir la pièce |
| 15 | YT000076 | Couvercle Sac | Disponible | Voir la pièce |
| 16 | YT000077 | Demi-bac super. | Disponible | Voir la pièce |
| 17 | YT000078 | Demi-bac super. | Disponible | Voir la pièce |
| 18 | YT000079 | Pommeau | Disponible | Voir la pièce |
| 19 | YT000080 | Disque (blocage) | Disponible | Voir la pièce |
| 20 | YT000081 | Disque (blocage) | Disponible | Voir la pièce |
| 21 | YT000082 | Tampon en caoutchouc | Disponible | Voir la pièce |
| 22 | YT000083 | Fermature | Disponible | Voir la pièce |
| 23 | YT000084 | Serre-cable | Disponible | Voir la pièce |
| 24 | YT000085 | Arbre | Disponible | Voir la pièce |
| 25 | YT000086 | Ressort | Disponible | Voir la pièce |
| 26 | YT000087 | Chassis | Disponible | Voir la pièce |
| 27 | YT000088 | Vis | Disponible | Voir la pièce |
| 28 | YT000089 | Disque (blocage) | Disponible | Voir la pièce |
| 29 | YT000090 | Disque (blocage) | Disponible | Voir la pièce |
| 30 | YT000091 | Porte-lame | Disponible | Voir la pièce |
| 31 | YT000092 | Couvercle protection | Disponible | Voir la pièce |
| 32 | YT000093 | Rondelle | Disponible | Voir la pièce |
| 33 | YT000094 | Vis | Disponible | Voir la pièce |
| 34 | YT000095 | Lame | Disponible | Voir la pièce |
| 35 | YT000096 | Rondelle | Disponible | Voir la pièce |
| 36 | YT000097 | Boulon | Disponible | Voir la pièce |
| 37 | 54010002R | Couvercle (roue) | Disponible | Voir la pièce |
| 38 | 54010004R | Disque (roue) | Disponible | Voir la pièce |
| 39 | YT000098 | Ecrou | Disponible | Voir la pièce |
| 40 | YT000099 | Rondelle | Disponible | Voir la pièce |
| 41 | 54010006R | Roue arrière | Disponible | Voir la pièce |
| 42 | YT000100 | Vis | Disponible | Voir la pièce |
| 43 | YT000101 | Etau | Disponible | Voir la pièce |
| 44 | YT000102 | Essieu posterieur | Disponible | Voir la pièce |
| 45 | YT000103 | Assieu anterieur | Disponible | Voir la pièce |
| 46 | 54010005R | Roue avant | Disponible | Voir la pièce |
| 47 | 54010003R | Disque (roue) | Disponible | Voir la pièce |
| 48 | 54010001R | Couvercle (roue) | Disponible | Voir la pièce |
| 49 | YT000104 | Connecteur (clef) | Disponible | Voir la pièce |
| 50 | YT000105 | Carter latéral gauche | Disponible | Voir la pièce |
| 51 | YT000106 | Soulèvement plateau de coupe | Disponible | Voir la pièce |
| 52 | YT000107 | Ecrou | Disponible | Voir la pièce |
| 53 | YT000108 | Boulon | Disponible | Voir la pièce |
| 54 | YT000109 | Vis | Disponible | Voir la pièce |
| 55 | YT000110 | Sélecteur | Disponible | Voir la pièce |
| 56 | YT000111 | Ecrou | Disponible | Voir la pièce |
| 57 | YT000112 | Etau | Disponible | Voir la pièce |
| 58 | YT000113 | Ressort | Disponible | Voir la pièce |
| 59 | YT000114 | Rondelle | Disponible | Voir la pièce |
| 60 | YT000115 | Vis | Disponible | Voir la pièce |
| 61 | YT000116 | Flasque | Disponible | Voir la pièce |
| 62 | YT000117 | Moteur électrique | Disponible | Voir la pièce |
| 63 | YT000118 | Inducteur | Disponible | Voir la pièce |
| 64 | YT000119 | Etrier | Disponible | Voir la pièce |
| 65 | YT000120 | Vis | Disponible | Voir la pièce |
| 66 | YT000121 | Centrale électronique | Disponible | Voir la pièce |
| 67 | YT000122 | Connecteur | Disponible | Voir la pièce |
| 68 | YT000123 | Câble | Disponible | Voir la pièce |
| 69 | YT000124 | Etau | Disponible | Voir la pièce |
| 70 | YT000125 | Câble | Disponible | Voir la pièce |
| 71 | YT000126 | Vis | Disponible | Voir la pièce |
| 72 | YT000127 | Support | Disponible | Voir la pièce |
| 73 | YT000128 | Ressort | Disponible | Voir la pièce |
| 74 | YT000129 | Interrupteur | Disponible | Voir la pièce |
| 75 | YT000130 | Ressort | Disponible | Voir la pièce |
| 76 | YT000131 | Vis | Disponible | Voir la pièce |
| 77 | YT000132 | Capot avant | Disponible | Voir la pièce |
| 78 | YT000133 | Clé de sécurité | Disponible | Voir la pièce |
| 79 | YT000134 | Couvercle | Disponible | Voir la pièce |
| 80 | YT000135 | Boulon | Disponible | Voir la pièce |
| 81 | YT000136 | Poignee | Disponible | Voir la pièce |
| 82 | YT000137 | Vis | Disponible | Voir la pièce |
| 83 | YT000138 | Bande | Disponible | Voir la pièce |
| 84 | YT000139 | Couvercle | Disponible | Voir la pièce |
| 85 | YT000161 | Clé de sécurité | Disponible | Voir la pièce |
| 86 | 54010038 | Kit etiquettes | Disponible | Voir la pièce |
| 87 | YT000142 | Support arrière | Disponible | Voir la pièce |
| 88 | YT000143 | Boulon | Disponible | Voir la pièce |
| 89 | YT000144 | Plaque support | Disponible | Voir la pièce |
| 90 | YT000145 | Levier de regulation | Disponible | Voir la pièce |
| 91 | YT000146 | Ecrou | Disponible | Voir la pièce |
| 92 | YT000147 | Vis | Disponible | Voir la pièce |
| 93 | YT000148 | Support avant | Disponible | Voir la pièce |
| 94 | YT000107 | Ecrou | Disponible | Voir la pièce |
| 95 | YT000160 | Guidon et Levier de fonctionnement | Disponible | Voir la pièce |
| 96 | 54019103 | Batterie | Non reliée | |
| 97 | 54019102 | Charge batterie | Disponible | Voir la pièce |
