Vue Éclatée OM 475
Retrouvez les pièces détachées, références et repères disponibles pour OM 475.

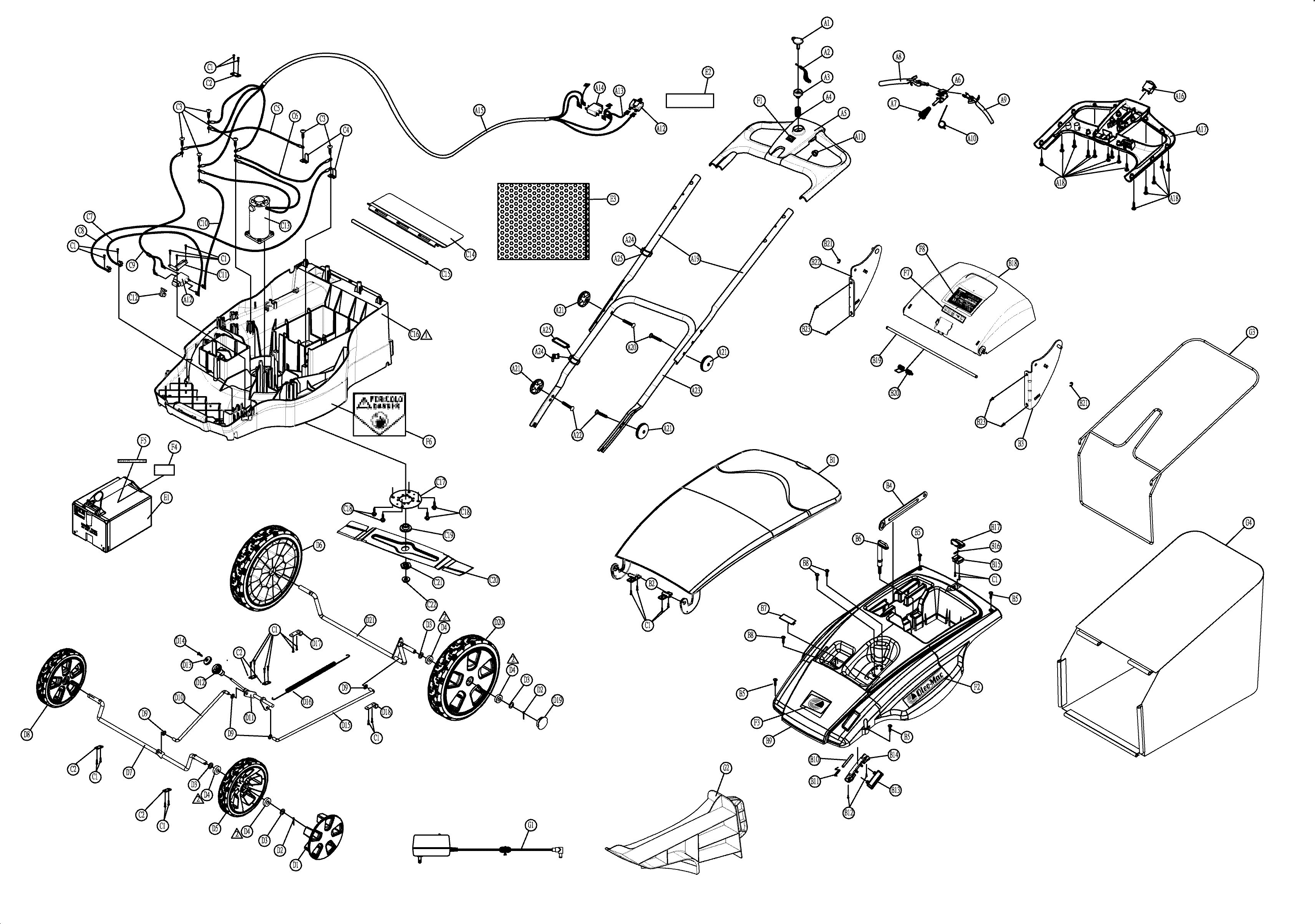

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| A1 | 28182A00261-0101 | Protection | Disponible | Voir la pièce |
| A10 | 26127A00129-0104 | Ressort levier | Disponible | Voir la pièce |
| A11 | 28129A00078-0101 | Capuchon | Disponible | Voir la pièce |
| A12 | 24124A00044-0103 | Disjoncteur | Disponible | Voir la pièce |
| A12 | 24124A00044-0103 | Disjoncteur | Disponible | Voir la pièce |
| A13 | 24138A00203-0101 | Câble | Disponible | Voir la pièce |
| A14 | 24124A00043-0101 | Switch | Disponible | Voir la pièce |
| A15 | 24138A00202-0103 | Faisceau | Disponible | Voir la pièce |
| A16 | 28162A00005-0102 | Indicateur 36V | Disponible | Voir la pièce |
| A17 | 18137A00069-0201 | Poignée inférieure | Disponible | Voir la pièce |
| A18 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A18 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A19 | 16137A00029-0102 | Tube guidon sup. | Disponible | Voir la pièce |
| A2 | 47659A00001-0101 | Dragonne | Disponible | Voir la pièce |
| A20 | 46196A00022-0102 | Vis | Disponible | Voir la pièce |
| A21 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A21 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A21 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A21 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A22 | 46196A00243-0101 | Vis | Disponible | Voir la pièce |
| A23 | 16137A00026-0102 | Guidon inférieur | Disponible | Voir la pièce |
| A24 | 28126A00044-0102 | Boucle | Disponible | Voir la pièce |
| A24 | 28126A00044-0102 | Boucle | Disponible | Voir la pièce |
| A25 | 28126A00058-0103 | Anneau de boucle | Disponible | Voir la pièce |
| A25 | 28126A00058-0103 | Anneau de boucle | Disponible | Voir la pièce |
| A3 | 28163A00070-0101 | Bouton jaune | Disponible | Voir la pièce |
| A4 | 26127A00062-0102 | Ressort bouton | Disponible | Voir la pièce |
| A5 | 18137A00068-0201 | Poignée | Disponible | Voir la pièce |
| A6 | 28124A00001-0108 | Curseur | Disponible | Voir la pièce |
| A7 | 26127A00128-0102 | Ressort curseur | Disponible | Voir la pièce |
| A8 | 18137A00024-0103 | Levier droit | Disponible | Voir la pièce |
| A9 | 18137A00025-0105 | Levier gauche | Disponible | Voir la pièce |
| B1 | 18181A00114-0101 | Couvercle batterie | Disponible | Voir la pièce |
| B10 | 26135A00040-0101 | Axe | Disponible | Voir la pièce |
| B11 | 26127A00248-0101 | Ressort | Disponible | Voir la pièce |
| B12 | 46197A00143-0102 | Vis | Disponible | Voir la pièce |
| B13 | 28183A00064-0101 | Bouchon support trimmer | Disponible | Voir la pièce |
| B14 | 28148A00304-0101 | Base fixation | Disponible | Voir la pièce |
| B15 | 28148A00303-0101 | Fixation bouton | Disponible | Voir la pièce |
| B16 | 26127A00221-0101 | Resort | Disponible | Voir la pièce |
| B17 | 28163A00061-0101 | Bouton orange | Disponible | Voir la pièce |
| B18 | 28183A00062-0201 | Déflecteur | Disponible | Voir la pièce |
| B19 | 26114A00161-0101 | Axe de déflecteur | Disponible | Voir la pièce |
| B2 | 28135A00030-0101 | Axe | Disponible | Voir la pièce |
| B20 | 26127A00247-0102 | Ressort déflecteur | Disponible | Voir la pièce |
| B21 | 26199A00039-0101 | Clip | Disponible | Voir la pièce |
| B21 | 26199A00039-0101 | Clip | Disponible | Voir la pièce |
| B22 | 36147A00085-0101 | Plaque de fixation | Disponible | Voir la pièce |
| B23 | 46197A00231-0101 | Vis | Disponible | Voir la pièce |
| B23 | 46197A00231-0101 | Vis | Disponible | Voir la pièce |
| B3 | 36147A00086-0101 | Plaque | Disponible | Voir la pièce |
| B4 | 46191A00008-0101 | Clé | Disponible | Voir la pièce |
| B5 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B5 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B5 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B5 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B6 | 28158A00003-0102 | Bras | Disponible | Voir la pièce |
| B7 | 28183A00069-0201 | Protection | Disponible | Voir la pièce |
| B8 | 46197A00244-0101 | Vis | Disponible | Voir la pièce |
| B8 | 46197A00244-0101 | Vis | Disponible | Voir la pièce |
| B9 | 18181A00108-0201 | Carter sup. | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C10 | 24138A00205-0101 | Câble jaune | Disponible | Voir la pièce |
| C11 | 48165A00155-0102 | Protection de switch | Disponible | Voir la pièce |
| C12 | 28126A00084-0102 | Culbuteur | Disponible | Voir la pièce |
| C13 | 14136A00046-0105 | Moteur | Disponible | Voir la pièce |
| C14 | 28177A00052-0101 | Rabat | Disponible | Voir la pièce |
| C15 | 26114A00158-0102 | Axe de rabat | Disponible | Voir la pièce |
| C16 | 18146A00095-0202 | Chassis | Disponible | Voir la pièce |
| C17 | 46199A00019-0101 | Support moteur | Disponible | Voir la pièce |
| C18 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C18 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C19 | 26149A00003-0105 | Moyeu | Disponible | Voir la pièce |
| C2 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| C2 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| C2 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| C2 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| C20 | 26143A00020-0105 | Lame ventilée | Disponible | Voir la pièce |
| C21 | 46199A00026-0101 | Adapteur hexa | Disponible | Voir la pièce |
| C22 | 46198A00040-0102 | Ecrou | Disponible | Voir la pièce |
| C3 | 46197A00257-0101 | Vis | Disponible | Voir la pièce |
| C3 | 46197A00257-0101 | Vis | Disponible | Voir la pièce |
| C4 | 26177A00009-0103 | Contacteur | Disponible | Voir la pièce |
| C5 | 24138A00213-0101 | Câble rouge | Disponible | Voir la pièce |
| C6 | 24138A00212-0101 | Câble noir | Disponible | Voir la pièce |
| C7 | 24138A00204-0101 | Câble rouge | Disponible | Voir la pièce |
| C8 | 24138A00170-0103 | Câble noir trimmer | Disponible | Voir la pièce |
| C9 | 24138A00206-0101 | Câble bleu | Disponible | Voir la pièce |
| D1 | 28182A00204-0201 | Enjoliveur avant | Disponible | Voir la pièce |
| D10 | 26158A00050-0101 | Tringle avant | Disponible | Voir la pièce |
| D11 | 26158A00052-0104 | Tige hauteur de coupe | Disponible | Voir la pièce |
| D12 | 28163A00057-0101 | Bouton hauteur de coupe | Disponible | Voir la pièce |
| D13 | 28182A00208-0101 | Capuchon | Disponible | Voir la pièce |
| D14 | 46196A00154-0102 | Vis | Disponible | Voir la pièce |
| D15 | 26158A00051-0101 | Tringle | Disponible | Voir la pièce |
| D16 | 26127A00246-0101 | Ressort | Disponible | Voir la pièce |
| D17 | 26147A00261-0101 | Plaque essieu arrière D | Disponible | Voir la pièce |
| D18 | 26147A00262-0101 | Plaque essieu arrière G | Disponible | Voir la pièce |
| D19 | 28182A00211-0201 | Capuchon de roue | Disponible | Voir la pièce |
| D2 | 26135A00091-0101 | Goupille | Disponible | Voir la pièce |
| D2 | 26135A00091-0101 | Goupille | Disponible | Voir la pièce |
| D20 | 38144A00085-0101 | Roue arrière G | Disponible | Voir la pièce |
| D21 | 26135A00053-0105 | Essieu arrière | Disponible | Voir la pièce |
| D3 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D3 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D3 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D3 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D4 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D4 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D4 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D4 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D5 | 38144A00083-0101 | Roue avant G | Disponible | Voir la pièce |
| D6 | 38144A00084-0101 | Roue arrière D | Disponible | Voir la pièce |
| D7 | 26135A00027-0105 | Essieu avant | Disponible | Voir la pièce |
| D8 | 38144A00082-0101 | Roue avant D | Disponible | Voir la pièce |
| D9 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D9 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D9 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| E1 | 38182A00083-0104 | Kit batterie | Disponible | Voir la pièce |
| E2 | 52151A04174-0101 | Bardeau | Disponible | Voir la pièce |
| E3 | 58253A00007-0101 | Sac (housse) | Disponible | Voir la pièce |
| F1 | 43192A02764-0101 | Autocollant instructions | Disponible | Voir la pièce |
| F2 | 43192A02811-0101 | Etiquette logo | Disponible | Voir la pièce |
| F3 | 43192A02136-0101 | Etiquette date | Disponible | Voir la pièce |
| F4 | 43192A02500-0101 | Autocollant danger | Disponible | Voir la pièce |
| F6 | 43192A02769-0101 | Autocollant danger | Disponible | Voir la pièce |
| G1 | 14134A00080-0102 | Chargeur | Disponible | Voir la pièce |
| G2 | 48193A00547-0101 | Bouchon mulching | Disponible | Voir la pièce |
| G3 | 26116A00256-0101 | Armature | Disponible | Voir la pièce |
| G4 | 37673A00018-0101 | Sac | Disponible | Voir la pièce |

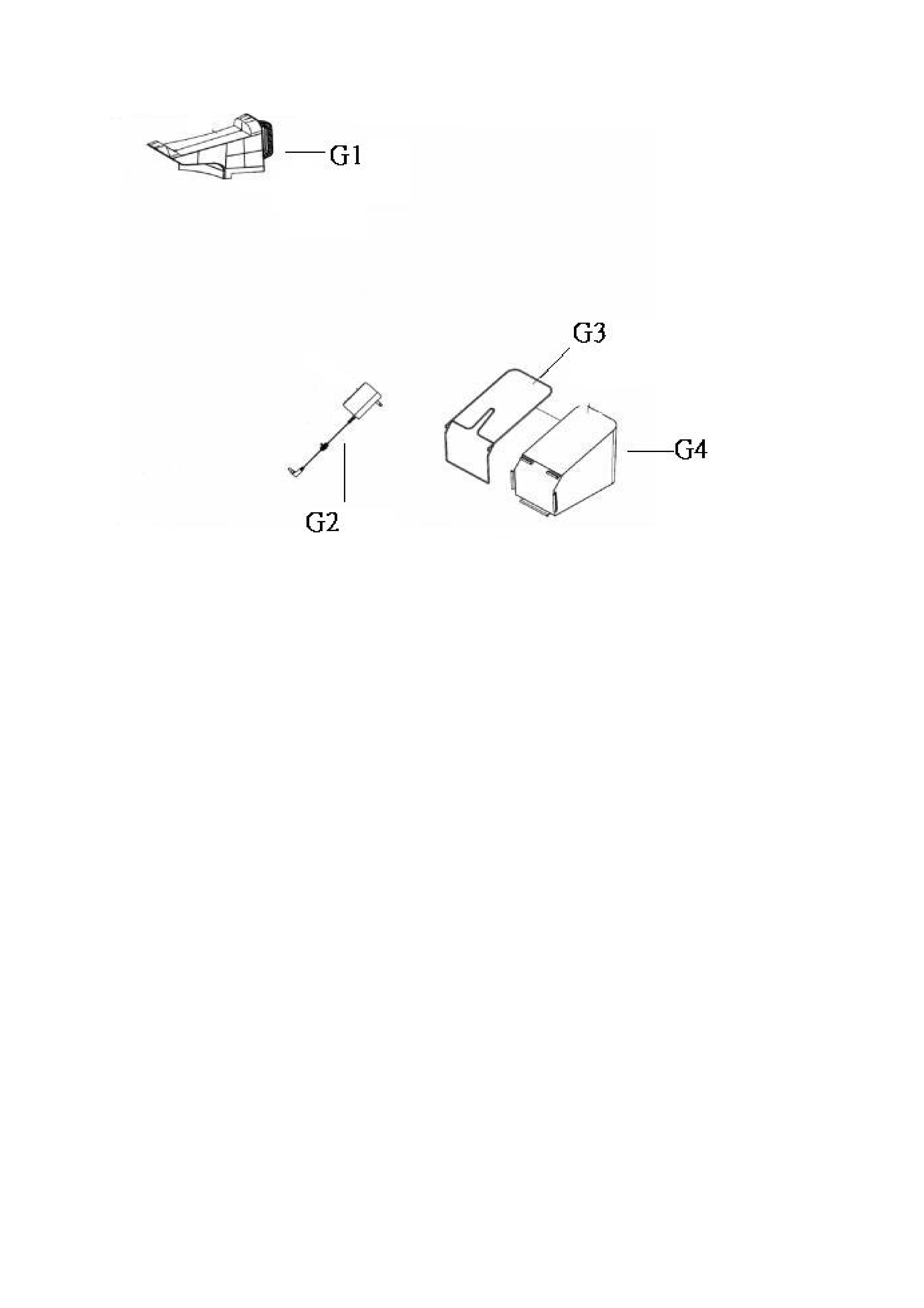

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| G1 | 48193A00547-0101 | Bouchon mulching | Disponible | Voir la pièce |
| G2 | 14134A00080-0101 | Chargeur | Disponible | Voir la pièce |
| G3 | 26116A00256-0101 | Armature | Disponible | Voir la pièce |
| G4 | 37673A00018-0101 | Sac | Disponible | Voir la pièce |
