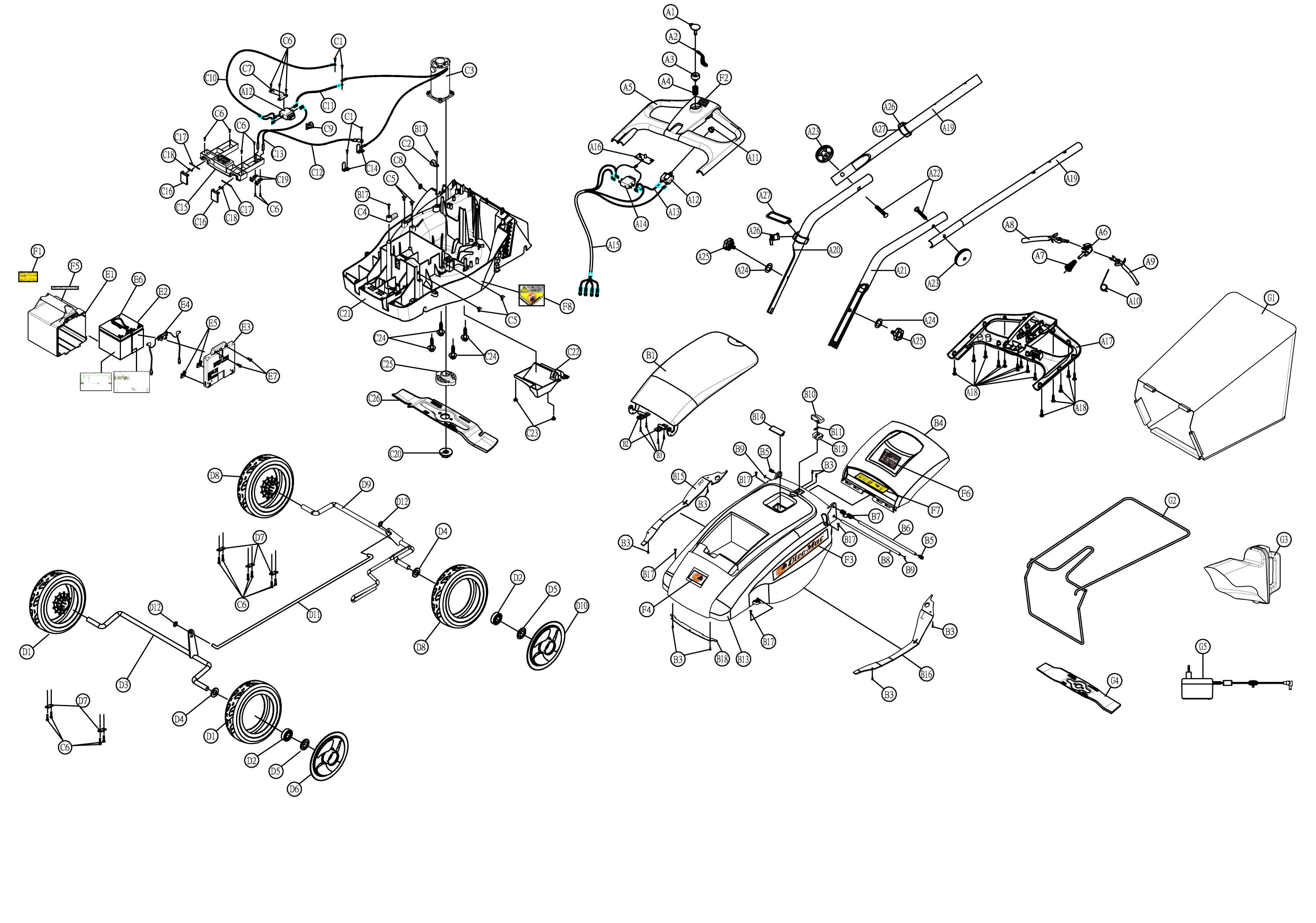

Vue Éclatée OM 363
Retrouvez les pièces détachées, références et repères disponibles pour OM 363.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| A1 | 28182A00261-0101 | Protection | Disponible | Voir la pièce |
| A10 | 26127A00129-0104 | Ressort levier | Disponible | Voir la pièce |
| A11 | 28129A00079-0101 | Capuchon | Disponible | Voir la pièce |
| A12 | 24124A00045-0101 | Disjoncteur | Disponible | Voir la pièce |
| A12 | 24124A00045-0101 | Disjoncteur | Disponible | Voir la pièce |
| A13 | 24138A00203-0101 | Câble | Disponible | Voir la pièce |
| A14 | 24124A00043-0101 | Switch | Disponible | Voir la pièce |
| A15 | 24138A00229-0101 | Faisceau | Disponible | Voir la pièce |
| A16 | 14133A00124-0101 | Switch | Disponible | Voir la pièce |
| A17 | 18137A00072-0102 | Poignée inférieure | Disponible | Voir la pièce |
| A18 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A18 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A19 | 16137A00003-0104 | Tube guidon sup. | Disponible | Voir la pièce |
| A19 | 16137A00003-0104 | Tube guidon sup. | Disponible | Voir la pièce |
| A2 | 47659A00001-0101 | Dragonne | Disponible | Voir la pièce |
| A20 | 16137A00012-0103 | Tube guidon inf. D | Disponible | Voir la pièce |
| A21 | 16137A00013-0103 | Tube guidon inf. G | Disponible | Voir la pièce |
| A22 | 46196A00022-0102 | Vis | Disponible | Voir la pièce |
| A23 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A23 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A24 | 46199A00024-0102 | Rondelle | Disponible | Voir la pièce |
| A24 | 46199A00024-0102 | Rondelle | Disponible | Voir la pièce |
| A25 | 28163A00044-0101 | Molette connexion rapide | Disponible | Voir la pièce |
| A25 | 28163A00044-0101 | Molette connexion rapide | Disponible | Voir la pièce |
| A26 | 28126A00044-0102 | Boucle | Disponible | Voir la pièce |
| A26 | 28126A00044-0102 | Boucle | Disponible | Voir la pièce |
| A27 | 28126A00058-0103 | Anneau de boucle | Disponible | Voir la pièce |
| A27 | 28126A00058-0103 | Anneau de boucle | Disponible | Voir la pièce |
| A3 | 28163A00070-0101 | Bouton jaune | Disponible | Voir la pièce |
| A4 | 26127A00062-0102 | Ressort bouton | Disponible | Voir la pièce |
| A5 | 18137A00071-0102 | Poignée | Disponible | Voir la pièce |
| A6 | 28124A00001-0108 | Curseur | Disponible | Voir la pièce |
| A7 | 26127A00128-0102 | Ressort curseur | Disponible | Voir la pièce |
| A8 | 18137A00024-0103 | Levier droit | Disponible | Voir la pièce |
| A9 | 18137A00025-0105 | Levier gauche | Disponible | Voir la pièce |
| B1 | 18181A00110-0102 | Couvercle pack batterie | Disponible | Voir la pièce |
| B10 | 28163A00061-0101 | Bouton orange | Disponible | Voir la pièce |
| B12 | 28148A00303-0101 | Fixation bouton | Disponible | Voir la pièce |
| B13 | 18181A00117-0601 | Carter superieur | Disponible | Voir la pièce |
| B14 | 28183A00071-0601 | Protection | Disponible | Voir la pièce |
| B15 | 28116A00068-0101 | Plaque en plastique D | Disponible | Voir la pièce |
| B16 | 28116A00069-0101 | Plaque en plastique G | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B17 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B18 | 28116A00067-0101 | Plaque en plastique avant | Disponible | Voir la pièce |
| B2 | 28135A00030-0101 | Axe | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B3 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| B4 | 28183A00066-0701 | Déflecteur | Disponible | Voir la pièce |
| B5 | 48193A00019-0102 | Bouchon | Disponible | Voir la pièce |
| B5 | 48193A00019-0102 | Bouchon | Disponible | Voir la pièce |
| B6 | 26114A00072-0103 | Axe de déflecteur | Disponible | Voir la pièce |
| B7 | 26127A00285-0101 | Ressort | Disponible | Voir la pièce |
| B8 | 26114A00143-0102 | Axe de panier | Disponible | Voir la pièce |
| B9 | 26199A00039-0101 | Clip | Disponible | Voir la pièce |
| B9 | 26199A00039-0101 | Clip | Disponible | Voir la pièce |
| C1 | 46197A00257-0101 | Vis | Disponible | Voir la pièce |
| C1 | 46197A00257-0101 | Vis | Disponible | Voir la pièce |
| C10 | 24138A00210-0101 | Câble bleu | Disponible | Voir la pièce |
| C11 | 24138A00209-0102 | Câble jaune | Disponible | Voir la pièce |
| C12 | 24138A00044-0103 | Câble noir | Disponible | Voir la pièce |
| C13 | 24138A00208-0101 | Câble rouge | Disponible | Voir la pièce |
| C14 | 26177A00009-0103 | Contacteur | Disponible | Voir la pièce |
| C15 | 28183A00039-0110 | Support bras de trimmer | Disponible | Voir la pièce |
| C16 | 28183A00060-0203 | Clapet | Disponible | Voir la pièce |
| C16 | 28183A00060-0203 | Clapet | Disponible | Voir la pièce |
| C17 | 26135A00041-0101 | Charnière | Disponible | Voir la pièce |
| C17 | 26135A00041-0101 | Charnière | Disponible | Voir la pièce |
| C18 | 26127A00105-0102 | Ressort | Disponible | Voir la pièce |
| C18 | 26127A00105-0102 | Ressort | Disponible | Voir la pièce |
| C19 | 26177A00023-0104 | Contact électrique | Disponible | Voir la pièce |
| C2 | 28126A00085-0101 | Passe câble | Disponible | Voir la pièce |
| C20 | 46198A00040-0102 | Ecrou | Disponible | Voir la pièce |
| C21 | 38146A00115-0202 | Carter | Disponible | Voir la pièce |
| C22 | 28183A00009-0106 | Cache essieu arrière | Disponible | Voir la pièce |
| C23 | 46197A00131-0102 | Vis | Disponible | Voir la pièce |
| C24 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C24 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C25 | 26149A00009-0102 | Moyeu | Disponible | Voir la pièce |
| C26 | 26143A00025-0103 | Lame | Disponible | Voir la pièce |
| C3 | 14136A00044-0106 | Moteur | Disponible | Voir la pièce |
| C4 | 28158A00007-0102 | Bras | Disponible | Voir la pièce |
| C5 | 48165A00165-0103 | Bloc ignifuge | Disponible | Voir la pièce |
| C5 | 48165A00165-0103 | Bloc ignifuge | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C6 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C7 | 48165A00155-0102 | Protection de switch | Disponible | Voir la pièce |
| C8 | 28193A00015-0101 | Obturateur | Disponible | Voir la pièce |
| C9 | 28126A00084-0102 | Culbuteur | Disponible | Voir la pièce |
| D1 | 29044A00005-0103 | Roue avant | Disponible | Voir la pièce |
| D1 | 29044A00005-0103 | Roue avant | Disponible | Voir la pièce |
| D10 | 28182A00095-0501 | Enjoliveur arrière | Disponible | Voir la pièce |
| D11 | 26158A00009-0102 | Connection | Disponible | Voir la pièce |
| D12 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D12 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D2 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D2 | 28145A00005-0104 | Roulement | Disponible | Voir la pièce |
| D3 | 26135A00004-0110 | Essieu avant | Disponible | Voir la pièce |
| D4 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D4 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D5 | 46198A00039-0101 | Ecrou | Disponible | Voir la pièce |
| D5 | 46198A00039-0101 | Ecrou | Disponible | Voir la pièce |
| D6 | 28182A00094-0501 | Enjoliveur avant | Disponible | Voir la pièce |
| D7 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| D7 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| D8 | 29044A00006-0103 | Roue arrière | Disponible | Voir la pièce |
| D8 | 29044A00006-0103 | Roue arrière | Disponible | Voir la pièce |
| D9 | 26135A00008-0111 | Essieu arrière | Disponible | Voir la pièce |
| E1 | 28152A00046-0101 | Boitier batterie | Disponible | Voir la pièce |
| E2 | 14141A00014-0204 | Batterie | Disponible | Voir la pièce |
| E3 | 28182A00249-0101 | Fermeture boitier batterie | Disponible | Voir la pièce |
| E4 | 14133A00112-0104 | Plaque de charge | Disponible | Voir la pièce |
| E5 | 24131A00019-0103 | Terminal | Disponible | Voir la pièce |
| E6 | 24138A00189-0101 | Câble batterie | Disponible | Voir la pièce |
| E7 | 46197A00086-0102 | Vis | Disponible | Voir la pièce |
| F1 | 46192A02811-0101 | Autocollant | Disponible | Voir la pièce |
| F2 | 43192A02764-0101 | Autocollant instructions | Disponible | Voir la pièce |
| F3 | 43192A03288-0101 | Etiquette logo | Disponible | Voir la pièce |
| F4 | 43192A03289-0101 | Etiquette logo avant | Disponible | Voir la pièce |
| F5 | 43192A02136-0101 | Etiquette date | Disponible | Voir la pièce |
| F6 | 43192A03280-0101 | Etiquette num. série | Disponible | Voir la pièce |
| F7 | 43192A02769-0101 | Autocollant danger | Disponible | Voir la pièce |
| F8 | 43192A02500-0101 | Autocollant danger | Disponible | Voir la pièce |
| G1 | 37673A00017-0101 | Sac | Disponible | Voir la pièce |
| G2 | 26116A00308-0102 | Armature | Disponible | Voir la pièce |
| G3 | 48193A00156-0102 | Obturateur | Disponible | Voir la pièce |
| G4 | 36143A00029-0106 | Lame mulching | Disponible | Voir la pièce |
| G5 | 14134A00056-0101 | Chargeur | Disponible | Voir la pièce |

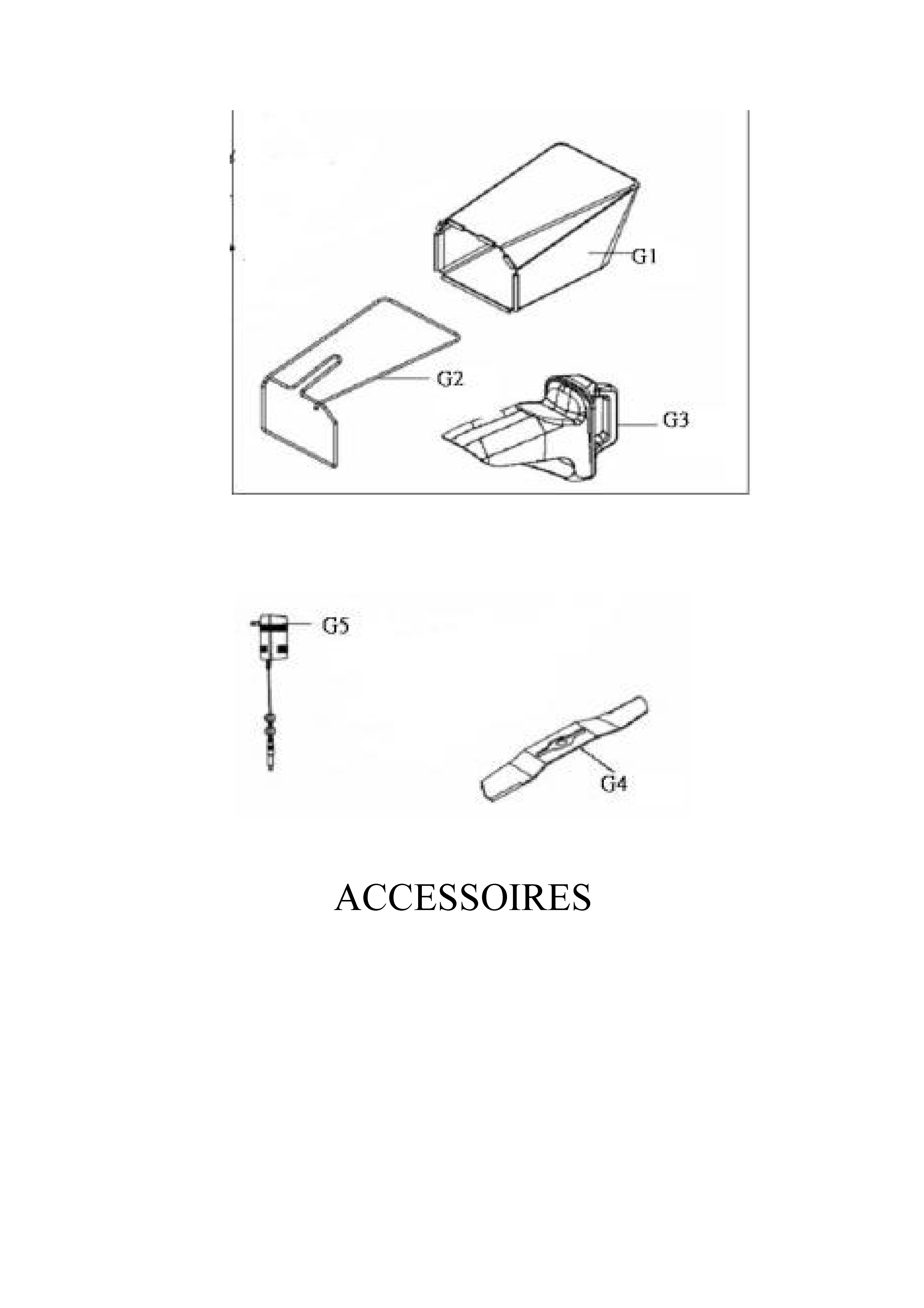

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| G1 | 37673A00017-0101 | Sac | Disponible | Voir la pièce |
| G2 | 26116A00308-0102 | Armature | Disponible | Voir la pièce |
| G3 | 48193A00156-0102 | Obturateur | Disponible | Voir la pièce |
| G4 | 36143A00029-0106 | Lame mulching | Disponible | Voir la pièce |
| G5 | 14134A00056-0101 | Chargeur | Disponible | Voir la pièce |
