Vue Éclatée BC 350 T
Retrouvez les pièces détachées, références et repères disponibles pour BC 350 T.

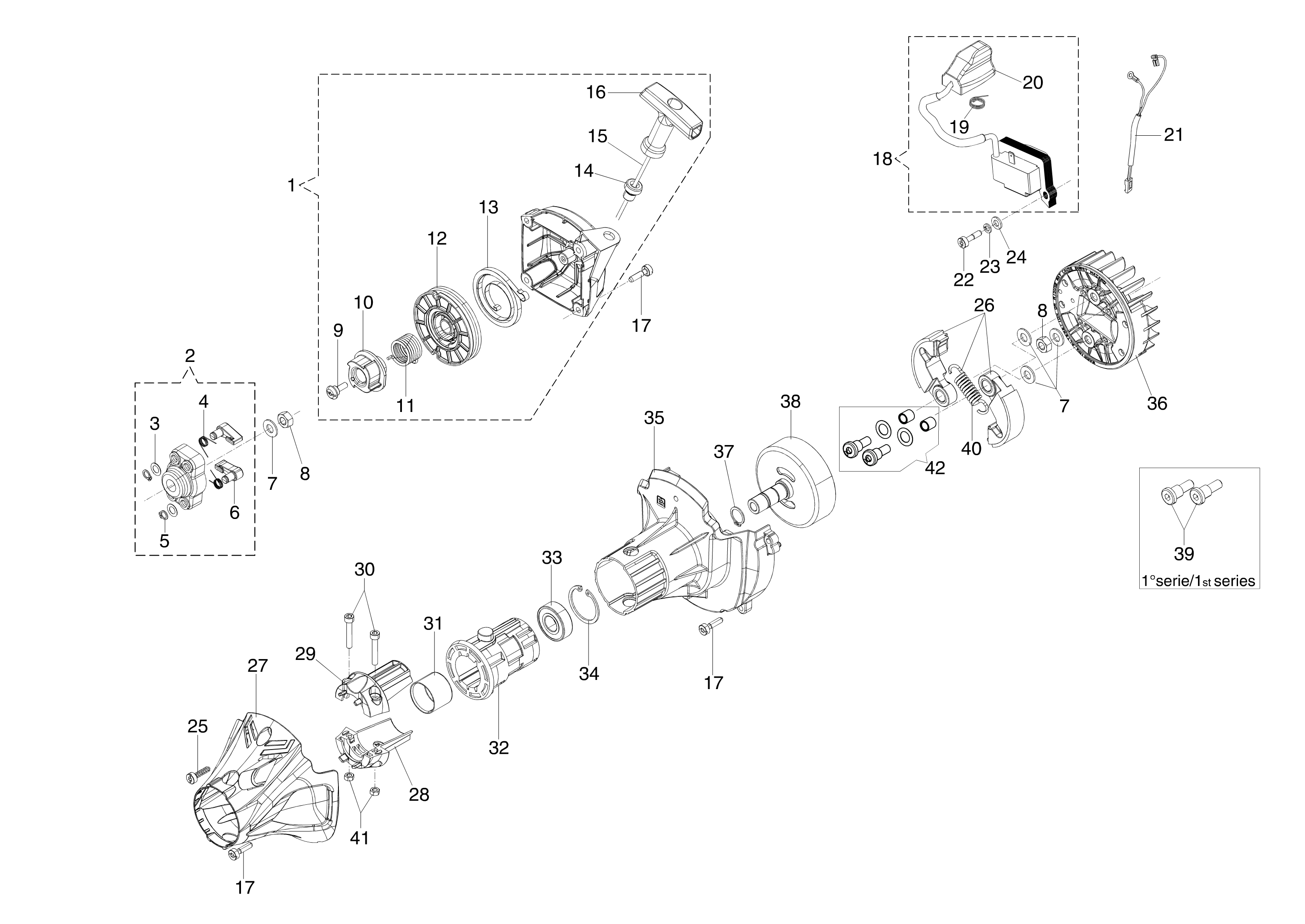

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61380101A | Groupe de démarrage | Disponible | Voir la pièce |
| 2 | 61350142R | Entraineur | Non reliée | |
| 3 | 3064010R | Bague | Disponible | Voir la pièce |
| 4 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 5 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 6 | 61350145R | Cliquet | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 9 | 50160024 | Vis | Disponible | Voir la pièce |
| 9 | 61350342R | Vis | Disponible | Voir la pièce |
| 10 | 61350204AR | Couronne | Disponible | Voir la pièce |
| 11 | 61350203BR | Ressort | Disponible | Voir la pièce |
| 12 | 61350139R | Poulie de demarra | Disponible | Voir la pièce |
| 13 | 004000132R | Ressort | Non reliée | |
| 14 | 072700089R | Bague | Disponible | Voir la pièce |
| 15 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 16 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 17 | 3891048R | Vis | Disponible | Voir la pièce |
| 17 | 3891048R | Vis | Disponible | Voir la pièce |
| 17 | 3891048R | Vis | Disponible | Voir la pièce |
| 18 | 2501006BR | Bobine | Non reliée | |
| 19 | 50050127R | Ressort | Non reliée | |
| 20 | 61380060AR | Capot de bougie | Non reliée | |
| 21 | 61250282BR | Cable | Non reliée | |
| 22 | 3891046R | Vis | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 25 | 3893060R | Vis | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 61420022R | Couvercle | Disponible | Voir la pièce |
| 28 | 61250020AR | Collier | Disponible | Voir la pièce |
| 29 | 61250019AR | Collier | Disponible | Voir la pièce |
| 30 | 3801016R | Vis | Disponible | Voir la pièce |
| 31 | 4196038R | Bague | Disponible | Voir la pièce |
| 32 | 61250023AR | Manchon | Disponible | Voir la pièce |
| 33 | 3035042R | Roulement | Disponible | Voir la pièce |
| 34 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 35 | 61430036R | Carter | Disponible | Voir la pièce |
| 36 | 61250014AR | Volant | Disponible | Voir la pièce |
| 37 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 38 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 39 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 40 | 4191028R | Ressort | Disponible | Voir la pièce |
| 41 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 42 | 61420020 | Système de fixation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318667R | Vis de reglage | Disponible | Voir la pièce |
| 1 | 2318667R | Vis de reglage | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318987BR | Carburateur WT-1099 | Non reliée | |
| 4 | 2318572 | Pompe | Disponible | Voir la pièce |
| 5 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 6 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |

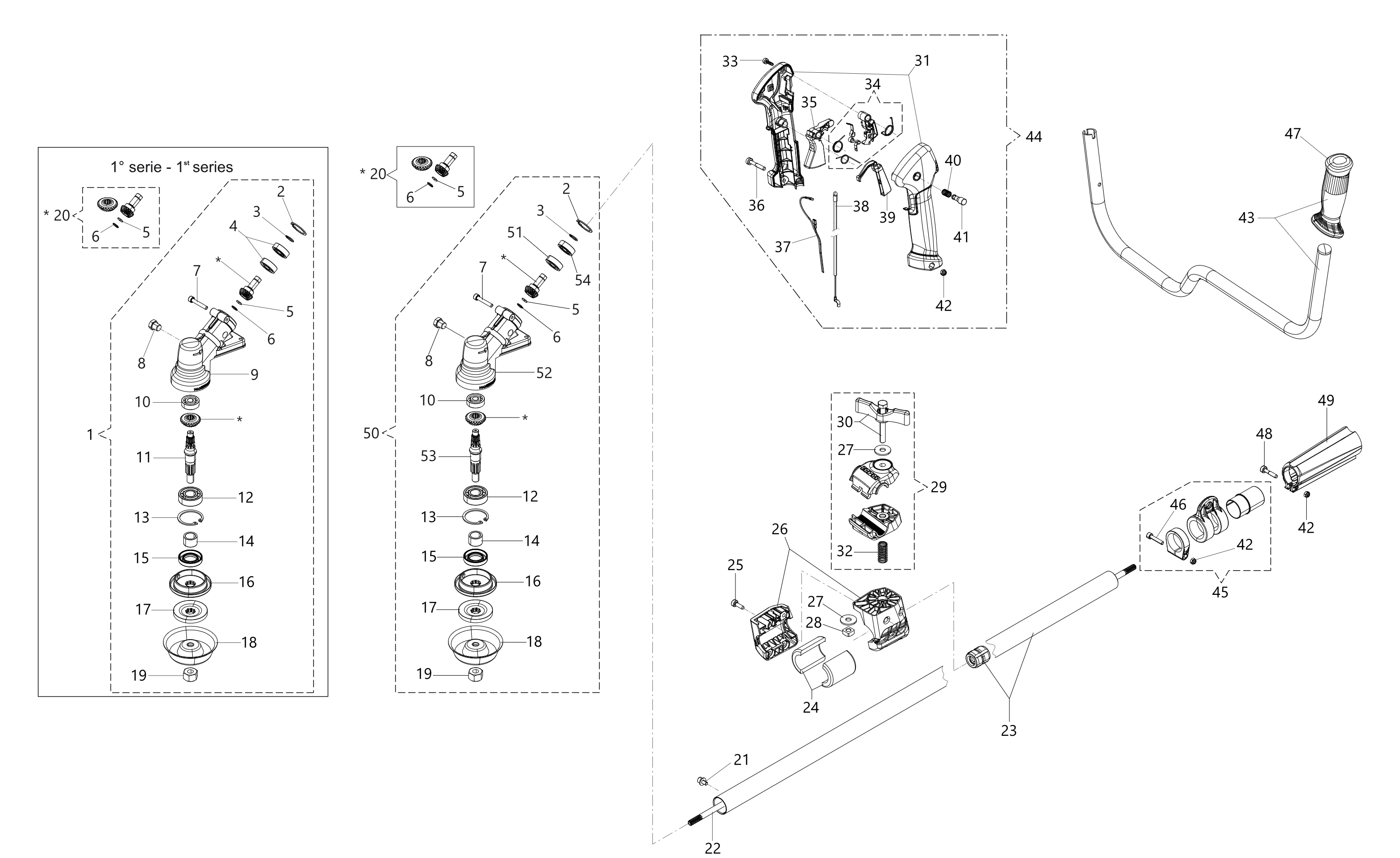

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 2 | 3025019R | Bague | Disponible | Voir la pièce |
| 2 | 3025019R | Bague | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3035023R | Roulement | Non reliée | |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 7 | 3901016 | Vis | Disponible | Voir la pièce |
| 7 | 3901016 | Vis | Disponible | Voir la pièce |
| 8 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 8 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 9 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 10 | 3034218R | Roulement | Disponible | Voir la pièce |
| 10 | 3034218R | Roulement | Disponible | Voir la pièce |
| 11 | 61250054R | Pivot | Disponible | Voir la pièce |
| 12 | 3034012R | Roulement | Non reliée | |
| 12 | 3034012R | Roulement | Non reliée | |
| 13 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 13 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 14 | 61040066R | Entretoise | Non reliée | |
| 14 | 61040066R | Entretoise | Non reliée | |
| 15 | 3050018R | Bague | Disponible | Voir la pièce |
| 15 | 3050018R | Bague | Disponible | Voir la pièce |
| 15 | 3050018R | Bague | Disponible | Voir la pièce |
| 16 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 17 | 4179089R | Flasque | Disponible | Voir la pièce |
| 17 | 4179089R | Flasque | Disponible | Voir la pièce |
| 18 | 61110074AR | Protection | Non reliée | |
| 18 | 61110074AR | Protection | Non reliée | |
| 19 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 20 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 21 | 61052007 | Vis | Disponible | Voir la pièce |
| 22 | 61202109R | Arbre | Disponible | Voir la pièce |
| 23 | 61252049R | Tuyau Ø28 | Disponible | Voir la pièce |
| 24 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 25 | 3891035R | Vis | Disponible | Voir la pièce |
| 26 | 61370275B | Jeu de support | Non reliée | |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 28 | 3980011 | Ecrou | Disponible | Voir la pièce |
| 29 | 61370274A | Etau cpl. | Disponible | Voir la pièce |
| 30 | 61042030R | Pommeau | Disponible | Voir la pièce |
| 31 | 61380097 | Couple poignées | Disponible | Voir la pièce |
| 32 | 61040044R | Ressort | Disponible | Voir la pièce |
| 33 | 3893016AR | Vis | Disponible | Voir la pièce |
| 34 | 61370294 | Kit levier | Disponible | Voir la pièce |
| 36 | 3891054R | Vis | Disponible | Voir la pièce |
| 37 | 61380067R | Cable | Disponible | Voir la pièce |
| 38 | 61380066R | Cable accellerateur | Disponible | Voir la pièce |
| 39 | 61370114R | Levier | Disponible | Voir la pièce |
| 40 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 41 | 56550185R | Interrupteur | Disponible | Voir la pièce |
| 42 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 42 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 42 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 43 | 61382024R | Guidon et poignée | Disponible | Voir la pièce |
| 44 | 61382039AR | Poignée + cable | Disponible | Voir la pièce |
| 45 | 4179194AR | Bande Ø28 | Non reliée | |
| 46 | 3801015R | Vis | Disponible | Voir la pièce |
| 47 | 61040140R | Poignée | Disponible | Voir la pièce |
| 48 | 3891053R | Vis | Disponible | Voir la pièce |
| 49 | 61380052R | Guide-câble | Disponible | Voir la pièce |
| 50 | 61532004R | Couple conique Ø28 | Non reliée | |
| 51 | 3034019R | Roulement | Disponible | Voir la pièce |
| 52 | 61530050R | Boite engrenage | Non reliée | |
| 53 | 61250054AR | Pivot | Disponible | Voir la pièce |
| 54 | 3035023R | Roulement | Non reliée |

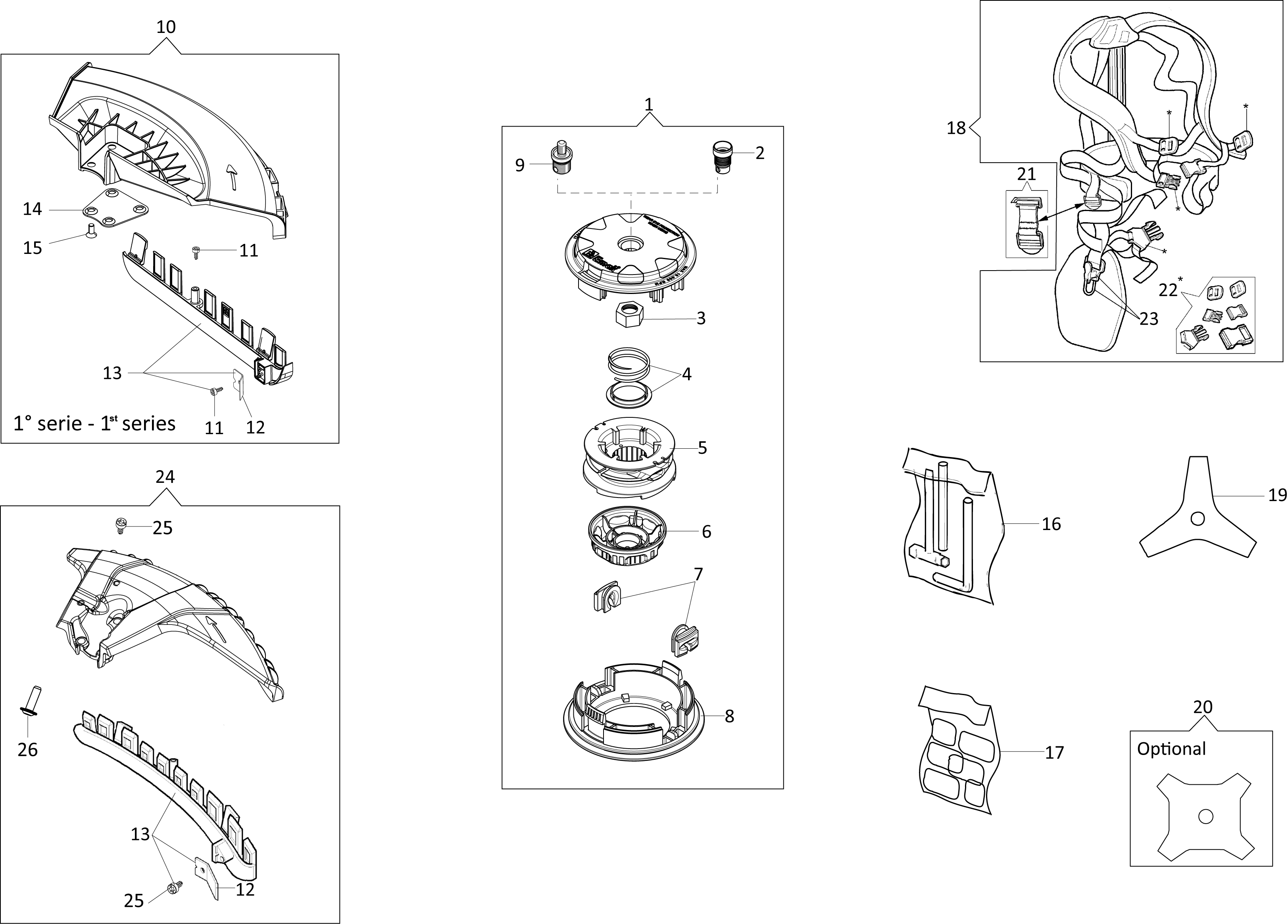

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
| 9 | 63120042R | Insert (male) | Non reliée | |
| 10 | 61280332 | Kit protection | Non reliée | |
| 11 | 3960040R | Vis | Disponible | Voir la pièce |
| 11 | 3960040R | Vis | Disponible | Voir la pièce |
| 12 | 4174275R | Lame | Disponible | Voir la pièce |
| 12 | 4174275R | Lame | Disponible | Voir la pièce |
| 13 | 61380126 | Bande | Non reliée | |
| 13 | 61380126 | Bande | Non reliée | |
| 14 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 15 | 3802004DR | Vis | Disponible | Voir la pièce |
| 16 | 61370214R | Kit outils | Disponible | Voir la pièce |
| 17 | 61380103 | Kit etiquettes | Disponible | Voir la pièce |
| 18 | 63070003AR | Harnais | Disponible | Voir la pièce |
| 19 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 20 | 4095681AR | Disque à 4 dents | Disponible | Voir la pièce |
| 21 | 63070036 | Crochet | Disponible | Voir la pièce |
| 22 | 63070025 | Kit accrochages | Disponible | Voir la pièce |
| 23 | 3065001 | Crochet | Disponible | Voir la pièce |
| 24 | 61530185 | Kit protection | Disponible | Voir la pièce |
| 25 | 3893019R | Vis | Disponible | Voir la pièce |
| 25 | 3893019R | Vis | Disponible | Voir la pièce |
| 26 | 3091000R | Vis | Disponible | Voir la pièce |

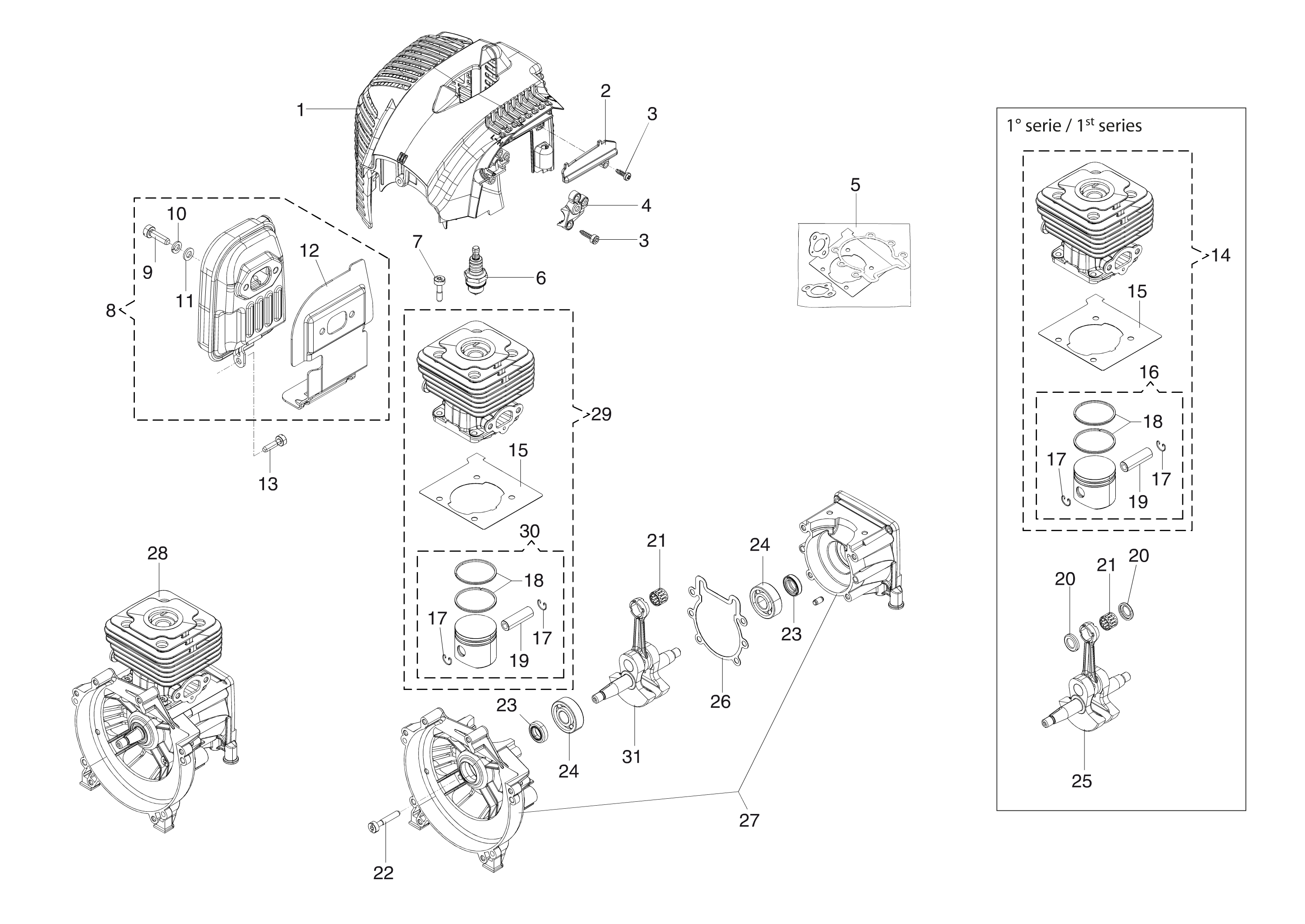

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61382031R | Capot moteur | Disponible | Voir la pièce |
| 2 | 61380050R | Couvercle | Disponible | Voir la pièce |
| 3 | 3893013AR | Vis | Non reliée | |
| 3 | 3893013AR | Vis | Non reliée | |
| 4 | 61250250R | Collier | Disponible | Voir la pièce |
| 5 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 6 | 3055115R | Bougie | Non reliée | |
| 7 | 3891048R | Vis | Disponible | Voir la pièce |
| 8 | 61422017AR | Kit échappement | Non reliée | |
| 9 | 3891086R | Vis | Disponible | Voir la pièce |
| 10 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 11 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 12 | 61380036AR | Deflecteur | Disponible | Voir la pièce |
| 13 | 3891048R | Vis | Disponible | Voir la pièce |
| 14 | 61212005B | Cylindre compl. Ø38 | Disponible | Voir la pièce |
| 15 | 61350272R | Joint | Disponible | Voir la pièce |
| 15 | 61350272R | Joint | Disponible | Voir la pièce |
| 16 | 61212004B | Piston complet Ø38 | Non reliée | |
| 17 | 004900061R | Bague | Disponible | Voir la pièce |
| 17 | 004900061R | Bague | Disponible | Voir la pièce |
| 17 | 004900061R | Bague | Disponible | Voir la pièce |
| 17 | 004900061R | Bague | Disponible | Voir la pièce |
| 18 | 4196166R | Segment | Disponible | Voir la pièce |
| 18 | 4196166R | Segment | Disponible | Voir la pièce |
| 19 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 19 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 20 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 20 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 21 | 50110044R | Roulement | Disponible | Voir la pièce |
| 21 | 50110044R | Roulement | Disponible | Voir la pièce |
| 22 | 3891057R | Vis | Disponible | Voir la pièce |
| 23 | 094000099R | Bague | Disponible | Voir la pièce |
| 23 | 094000099R | Bague | Disponible | Voir la pièce |
| 24 | 094000006R | Roulement | Disponible | Voir la pièce |
| 24 | 094000006R | Roulement | Disponible | Voir la pièce |
| 25 | 61200001R | Vilebrequin | Disponible | Voir la pièce |
| 26 | 61200006AR | Joint | Disponible | Voir la pièce |
| 27 | 61350346 | Carter moteur complet | Disponible | Voir la pièce |
| 28 | 61380150R | Short block | Disponible | Voir la pièce |
| 29 | 61380149 | Cylindre compl. | Disponible | Voir la pièce |
| 30 | 61210136 | Piston complet Ø38 | Disponible | Voir la pièce |
| 31 | 61330226R | Vilebrequin | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 61200196AR | Joint | Disponible | Voir la pièce |
| 4 | 3891053R | Vis | Disponible | Voir la pièce |
| 5 | 61400367R | Soupape | Disponible | Voir la pièce |
| 5 | 61400367R | Soupape | Disponible | Voir la pièce |
| 6 | 61380075R | Tuyau soupirail | Disponible | Voir la pièce |
| 6 | 61380075R | Tuyau soupirail | Disponible | Voir la pièce |
| 7 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 7 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 8 | 61380100 | Bouchon | Disponible | Voir la pièce |
| 9 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 9 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 10 | 4161211R | Passetube | Disponible | Voir la pièce |
| 11 | 61380017R | Entretoise | Disponible | Voir la pièce |
| 11 | 61380017R | Entretoise | Disponible | Voir la pièce |
| 12 | 61110162BR | Bague | Disponible | Voir la pièce |
| 12 | 61110162BR | Bague | Disponible | Voir la pièce |
| 13 | 3073020AR | Tuyau | Non reliée | |
| 13 | 3073020AR | Tuyau | Non reliée | |
| 14 | 3049024R | Joint | Disponible | Voir la pièce |
| 15 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 16 | 61382040AR | Kit support filtre à air | Disponible | Voir la pièce |
| 17 | 3893013AR | Vis | Non reliée | |
| 17 | 3893013AR | Vis | Non reliée | |
| 18 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 19 | 3891048R | Vis | Disponible | Voir la pièce |
| 19 | 3891048R | Vis | Disponible | Voir la pièce |
| 19 | 3891048R | Vis | Disponible | Voir la pièce |
| 20 | 3891067R | Vis | Disponible | Voir la pièce |
| 21 | 61380013AR | Filtre aire | Non reliée | |
| 22 | 61380099 | Couvercle filtre aire | Disponible | Voir la pièce |
| 23 | 61330040AR | Vis | Disponible | Voir la pièce |
| 24 | 2318987BR | Carburateur WT-1099 | Non reliée | |
| 25 | 61420062R | Reservoir complet | Disponible | Voir la pièce |
| 26 | 61380074AR | Levier starter | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 61350155R | Flasque | Disponible | Voir la pièce |
| 29 | 50290224AR | Bouchon | Non reliée | |
| 30 | 61510119AR | Passetube | Disponible | Voir la pièce |
| 31 | 61420062R | Reservoir complet | Disponible | Voir la pièce |
| 32 | 61420056R | Pied avec bagues | Disponible | Voir la pièce |
