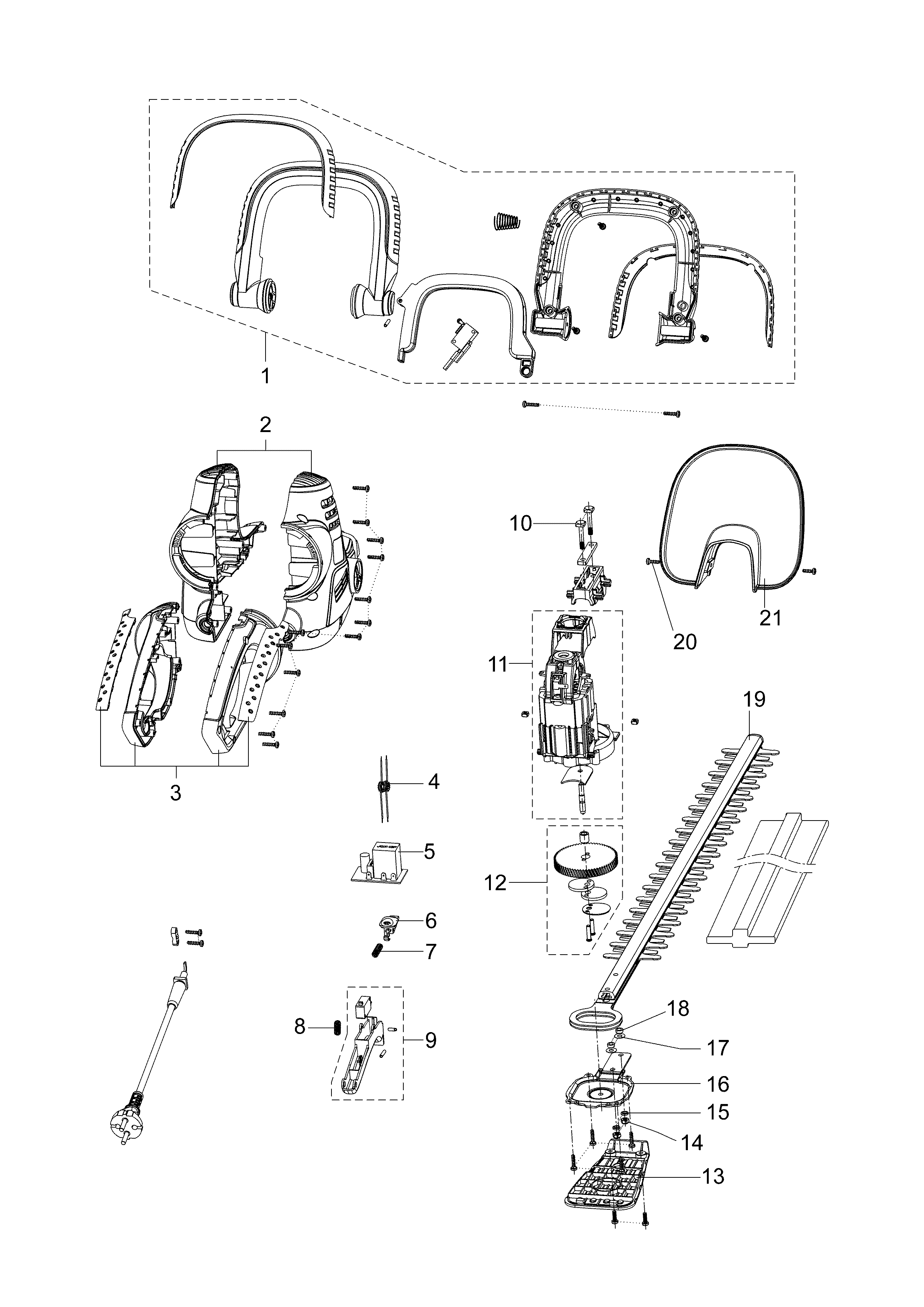

Vue Éclatée HC 605 E
Retrouvez les pièces détachées, références et repères disponibles pour HC 605 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K43220290 | Poignee | Disponible | Voir la pièce |
| 2 | K43220291 | Boite moteur | Disponible | Voir la pièce |
| 3 | K43220292 | Poignee | Disponible | Voir la pièce |
| 4 | K43220020 | Ressort | Disponible | Voir la pièce |
| 5 | K43220043R | Circuit | Non reliée | |
| 6 | K43220042 | Curseur | Disponible | Voir la pièce |
| 7 | K43220041 | Ressort | Disponible | Voir la pièce |
| 8 | K43220040 | Ressort | Disponible | Voir la pièce |
| 9 | K43220039 | Interrupteur | Disponible | Voir la pièce |
| 10 | K43220023 | Vis | Disponible | Voir la pièce |
| 11 | K43220036 | Moteur électrique | Disponible | Voir la pièce |
| 12 | K43220035 | Kit engranages | Disponible | Voir la pièce |
| 13 | K43220033 | Couvercle inferieur | Disponible | Voir la pièce |
| 14 | K43220031 | Ecrou | Disponible | Voir la pièce |
| 15 | K43220030 | Bague | Disponible | Voir la pièce |
| 16 | K43220034 | Couvercle | Disponible | Voir la pièce |
| 17 | K43220029 | Rondelle | Disponible | Voir la pièce |
| 18 | K43220028 | Entretoise | Disponible | Voir la pièce |
| 19 | K43220097R | Groupe lames | Non reliée | |
| 20 | K43220026 | Vis | Disponible | Voir la pièce |
| 21 | K43220025 | Protege main | Disponible | Voir la pièce |
