Vue Éclatée OM 84/14,5 K H Cat. 2014
Retrouvez les pièces détachées, références et repères disponibles pour OM 84/14,5 K H Cat. 2014.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118550215E0 | Ens. capot | Disponible | Voir la pièce |
| 2 | G118550203E0 | Couvercle ventilateur | Disponible | Voir la pièce |
| 3 | G112790500E0 | Vis | Disponible | Voir la pièce |
| 4 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 5 | G118550237E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G118550236E0 | Coupe démarreur | Disponible | Voir la pièce |
| 7 | G118550235E0 | Ventilateur | Disponible | Voir la pièce |
| 8 | G118550234E2 | Ens. volant | Disponible | Voir la pièce |
| 9 | G118550214E0 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 10 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 11 | G118550210E1 | Ens. bobine, chargeur | Disponible | Voir la pièce |
| 12 | G118551438E0 | Bobine | Disponible | Voir la pièce |
| 13 | G118550448E0 | Borne fil bougie | Disponible | Voir la pièce |
| 14 | 3055122R | Bougie | Non reliée | |
| 15 | G118550208E1 | Regulateur | Non reliée | |
| 16 | G118550207E0 | Cablage | Non reliée | |
| 17 | G118550331E1 | Ens. comand du accelerateur | Disponible | Voir la pièce |
| 18 | G118550212E0 | Fixation cable | Disponible | Voir la pièce |
| 19 | G118550213E0 | Ressort | Disponible | Voir la pièce |
| 20 | G118550239E1 | Ens. rod du gouverneur | Disponible | Voir la pièce |
| 21 | G118550375E1 | Carburateur | Disponible | Voir la pièce |
| 22 | G118550225E1 | Tuyau soupirail | Disponible | Voir la pièce |
| 23 | G118551516E0R | Kit filtre air | Non reliée | |
| 24 | G118551407E0R | Poignée | Non reliée | |
| 25 | G118550200E0 | Couvercle filtre aire | Disponible | Voir la pièce |
| 26 | G118550199E0R | Filtre aire | Non reliée | |
| 27 | G118550762E0 | Joint | Disponible | Voir la pièce |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G118550432E0 | Conduite combustible | Disponible | Voir la pièce |
| 30 | G118550427E0 | Filtre Carburant | Non reliée | |
| 31 | G118550365E1 | Kit réparation | Disponible | Voir la pièce |
| 32 | G118550332E1 | Charbon | Disponible | Voir la pièce |
| 33 | 3075285 | Moteur complet | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 51 | G118551418E0 | Joint d | Non reliée | |
| 52 | G118550446E0 | Ens. garnitures | Disponible | Voir la pièce |
| 53 | G118550205E2 | Ensemble tuyau niveau huile | Disponible | Voir la pièce |
| 54 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 55 | G118550226E0 | Jeu arbre régulateur | Disponible | Voir la pièce |
| 56 | G118550330E1 | Levier de commande | Disponible | Voir la pièce |
| 57 | G118550233E0 | Ens. culasse du cylindre | Disponible | Voir la pièce |
| 58 | G118550240E0 | Ens. soupape aspiration | Disponible | Voir la pièce |
| 59 | G118550241E0 | Ens. soupape évacuation | Disponible | Voir la pièce |
| 60 | G118551510E0 | Balancier | Non reliée | |
| 62 | L66151483 | Jeu couvercle | Non reliée | |
| 63 | L66151483 | Jeu couvercle | Non reliée | |
| 64 | G118550242E1 | Ens. tige | Disponible | Voir la pièce |
| 65 | G118550232E0 | Jeu arbre moteur | Disponible | Voir la pièce |
| 66 | G118550288E0 | Clavette | Disponible | Voir la pièce |
| 67 | G118550231E1 | Bielle | Disponible | Voir la pièce |
| 68 | G118550329E1 | Piston complet | Disponible | Voir la pièce |
| 69 | G118550447E0 | Ens. bagues élastiques | Disponible | Voir la pièce |
| 70 | G118550243E0 | Arbre à cames | Disponible | Voir la pièce |
| 71 | G118550445E0 | Jeu carter moteur | Disponible | Voir la pièce |
| 72 | G118550355E1 | Joint | Disponible | Voir la pièce |
| 73 | G118550227E0 | Roulement | Disponible | Voir la pièce |
| 74 | G118550347E0 | Kit régulateur | Disponible | Voir la pièce |
| 75 | G118551418E0 | Joint d | Non reliée | |
| 76 | G118550224E0 | Jeu pompe huile | Disponible | Voir la pièce |
| 77 | G118550223E0 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 78 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 81 | G118550440E0 | Kit réparation | Disponible | Voir la pièce |
| 82 | G118550442E0 | Kit garnitures carburateur | Disponible | Voir la pièce |
| 83 | G118550220E0 | Ens. Protection moteur | Disponible | Voir la pièce |
| 84 | G118550217E1 | Kit joints | Disponible | Voir la pièce |
| 85 | G118550449E0 | Culasse du cylindre kit garnitures | Disponible | Voir la pièce |
| 86 | G118550450E1 | Kit garnitures moteur | Disponible | Voir la pièce |
| 87 | L66151483 | Jeu couvercle | Non reliée |

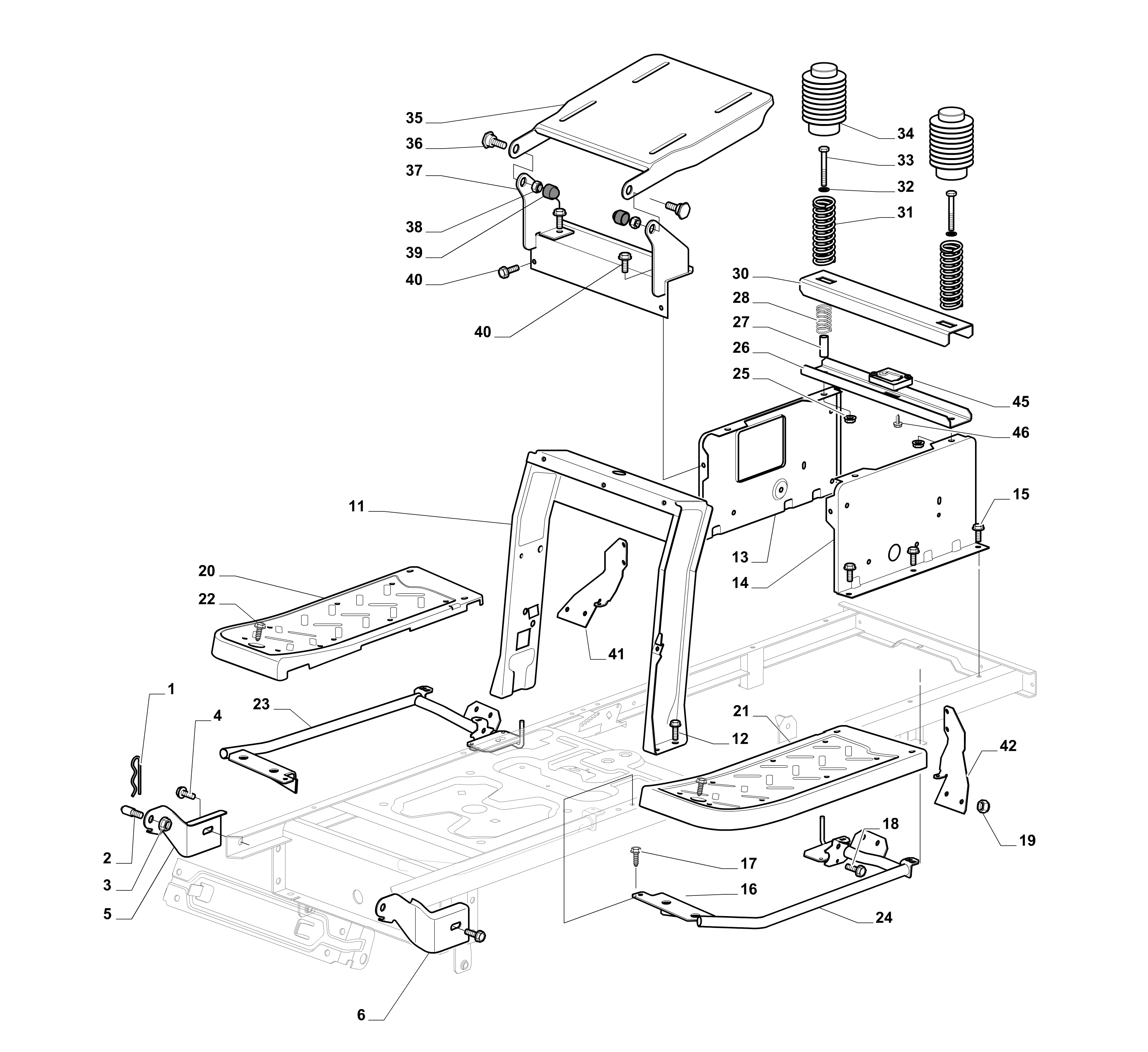

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 2 | G125510169E1R | Pivot | Non reliée | |
| 3 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 5 | G325547225E0 | Plaque | Disponible | Voir la pièce |
| 6 | G325547227E0 | Plaque | Disponible | Voir la pièce |
| 11 | G382785169E1 | Support du colonne | Disponible | Voir la pièce |
| 12 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 13 | G325785331E1 | Support siege | Disponible | Voir la pièce |
| 14 | G325785333E1 | Support siege | Disponible | Voir la pièce |
| 15 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 16 | G382785179E1R | Support marchepied | Non reliée | |
| 17 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 18 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 19 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G325500041E1 | Estrade | Disponible | Voir la pièce |
| 21 | G325500043E1 | Estrade | Disponible | Voir la pièce |
| 22 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 23 | G382785223E1R | Support marchepied | Non reliée | |
| 24 | G382785221E1R | Support marchepied | Non reliée | |
| 25 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G325820109E1 | Support siege | Disponible | Voir la pièce |
| 27 | G125160048E0 | Entretoise | Disponible | Voir la pièce |
| 28 | G125430263E0 | Ressort | Disponible | Voir la pièce |
| 30 | G325820111E1 | Support | Disponible | Voir la pièce |
| 31 | G125430264E0 | Ressort | Disponible | Voir la pièce |
| 32 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 33 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 34 | G325600148E0R | Couvercle | Non reliée | |
| 35 | G382547061E1R | Plaquette | Non reliée | |
| 36 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 37 | G382820151E2R | Support siege | Non reliée | |
| 38 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G118203854E0 | Capuchon | Disponible | Voir la pièce |
| 40 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 40 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 41 | G325650155E1 | Support | Non reliée | |
| 42 | G325650157E1 | Support | Non reliée | |
| 45 | G325785379E1 | Support | Disponible | Voir la pièce |
| 46 | G112728697E0R | Vis | Non reliée |

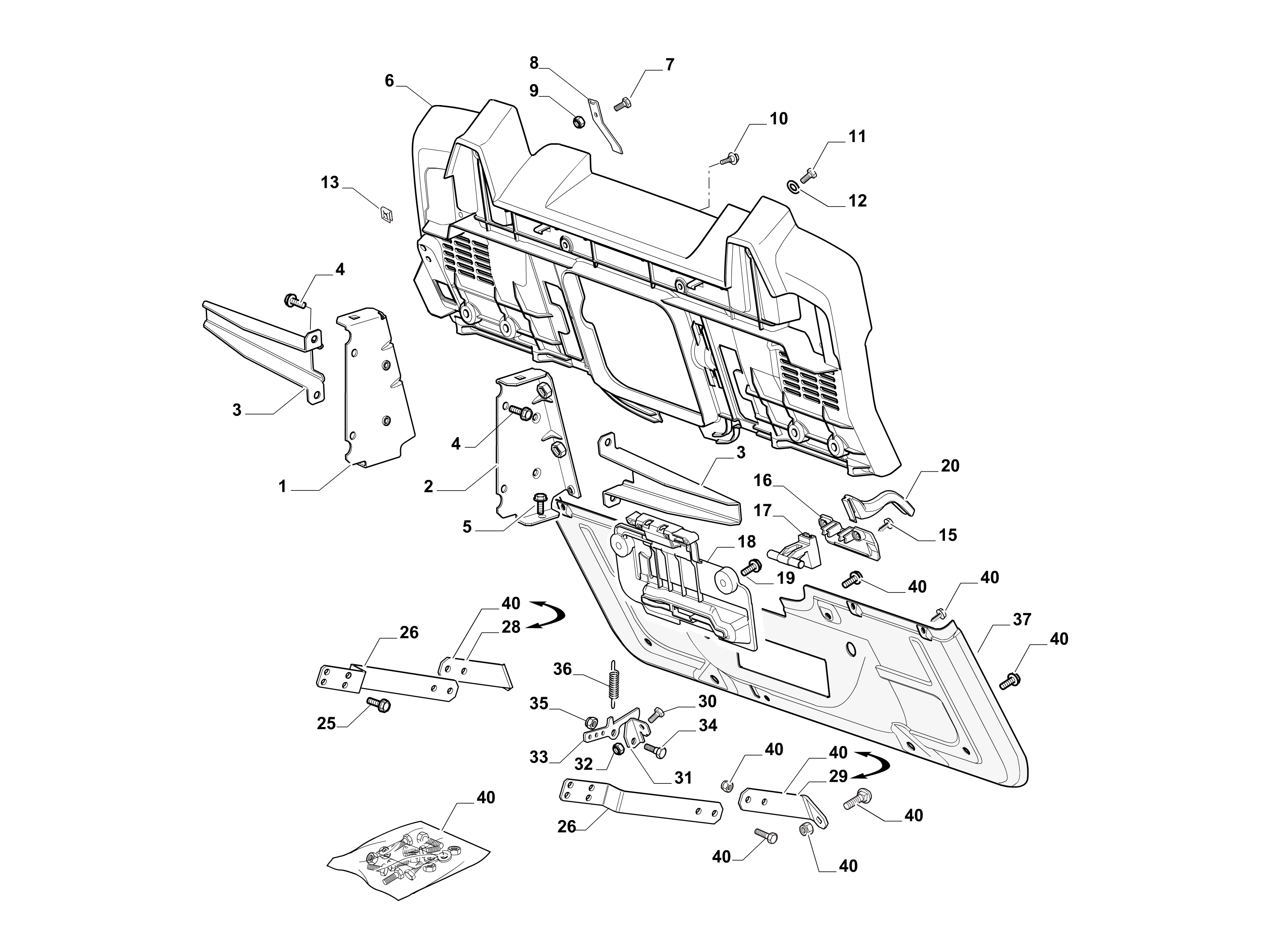

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325774501E0 | Etrier | Disponible | Voir la pièce |
| 2 | G325774507E0 | Etrier | Disponible | Voir la pièce |
| 3 | G325650163E0 | Renforcement | Disponible | Voir la pièce |
| 3 | G325650163E0 | Renforcement | Disponible | Voir la pièce |
| 4 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 4 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 5 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 6 | G325547299E2R | Plaquette | Non reliée | |
| 7 | G112789021E0R | Vis | Non reliée | |
| 8 | G127430600E0 | Bride | Disponible | Voir la pièce |
| 9 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 11 | G112789021E0R | Vis | Non reliée | |
| 12 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112437503E0 | Plaque | Disponible | Voir la pièce |
| 15 | G112728697E0R | Vis | Non reliée | |
| 16 | G325109522E0 | Couvercle | Disponible | Voir la pièce |
| 17 | G325318276E0 | Levier | Disponible | Voir la pièce |
| 18 | G325785428E1R | Support | Non reliée | |
| 19 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 20 | G325318277E0 | Levier | Disponible | Voir la pièce |
| 25 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 26 | G325774521E0 | Etrier | Disponible | Voir la pièce |
| 26 | G325774521E0 | Etrier | Disponible | Voir la pièce |
| 28 | G325650151E0 | Renforcement | Disponible | Voir la pièce |
| 29 | G325650153E0 | Renforcement | Disponible | Voir la pièce |
| 30 | G112789021E0R | Vis | Non reliée | |
| 31 | G325755061E0 | Equere support | Disponible | Voir la pièce |
| 32 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G325774533E0 | Etrier | Disponible | Voir la pièce |
| 34 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 35 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G125430282E1 | Ressort | Disponible | Voir la pièce |
| 37 | G382547071E1 | Plaquette | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |
| 40 | G382180121E0 | Vis | Disponible | Voir la pièce |

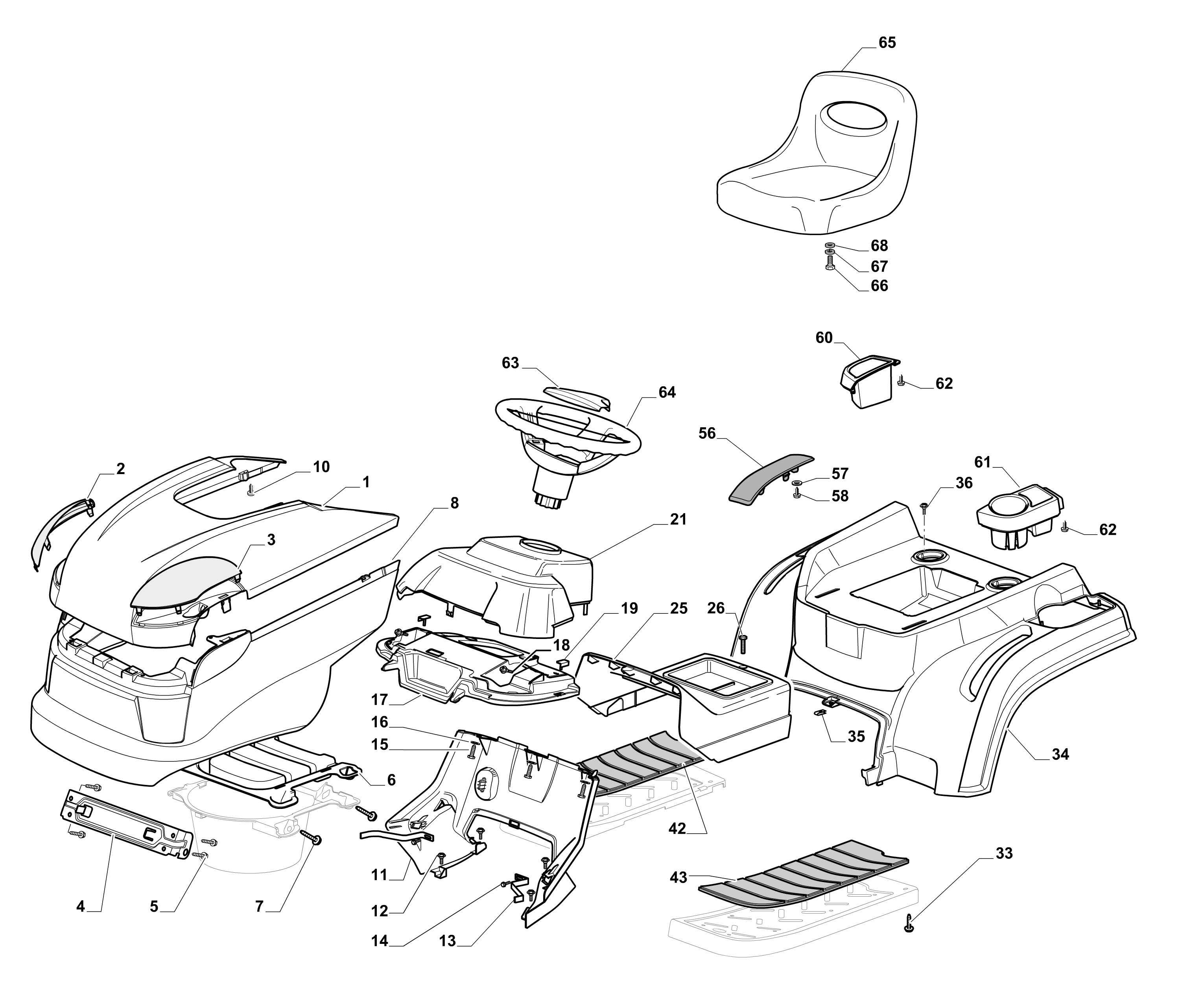

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325076962E0R | Capot superieur | Non reliée | |
| 2 | G325410901E0 | Masque | Disponible | Voir la pièce |
| 3 | G325410902E0 | Masque | Disponible | Voir la pièce |
| 4 | G325785317E0 | Support | Disponible | Voir la pièce |
| 5 | G112735420E0R | Vis | Non reliée | |
| 6 | G325263318E0R | Grille | Non reliée | |
| 7 | G112728697E0R | Vis | Non reliée | |
| 8 | G325076963E1 | Capot inferieur | Disponible | Voir la pièce |
| 10 | G112728697E0R | Vis | Non reliée | |
| 11 | G325785298E0 | Support | Disponible | Voir la pièce |
| 12 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 13 | G325270325E0 | Guide | Disponible | Voir la pièce |
| 14 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 15 | G112735406E0 | Vis | Disponible | Voir la pièce |
| 16 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G325120209E0 | Tableau de bord | Disponible | Voir la pièce |
| 18 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 19 | G325260003E0 | Anneau ressort | Disponible | Voir la pièce |
| 21 | G325120203E0 | Couvercle | Disponible | Voir la pièce |
| 25 | G325110470E0 | Couverture | Disponible | Voir la pièce |
| 26 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 33 | G112735406E0 | Vis | Disponible | Voir la pièce |
| 34 | G325110468E0 | Couvre-roues | Disponible | Voir la pièce |
| 35 | G112437506E0 | Plaque | Disponible | Voir la pièce |
| 36 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 42 | G325110384E0 | Couvrecourroie | Disponible | Voir la pièce |
| 43 | G325110385E0 | Couvrecourroie | Disponible | Voir la pièce |
| 56 | G325207203E0 | Couverture | Disponible | Voir la pièce |
| 57 | G112523050E0 | Rondelle | Disponible | Voir la pièce |
| 58 | G112735420E0R | Vis | Non reliée | |
| 60 | G325207198E0 | Couverture | Disponible | Voir la pièce |
| 61 | G325207199E0 | Couverture | Disponible | Voir la pièce |
| 62 | G112735420E0R | Vis | Non reliée | |
| 62 | G112735420E0R | Vis | Non reliée | |
| 63 | G325580503E0 | Couvercle | Disponible | Voir la pièce |
| 64 | G325961219E0 | Volant | Disponible | Voir la pièce |
| 65 | G125722488E0R | Siege | Non reliée | |
| 66 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 67 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 68 | G112523060E0R | Rondelle | Non reliée |

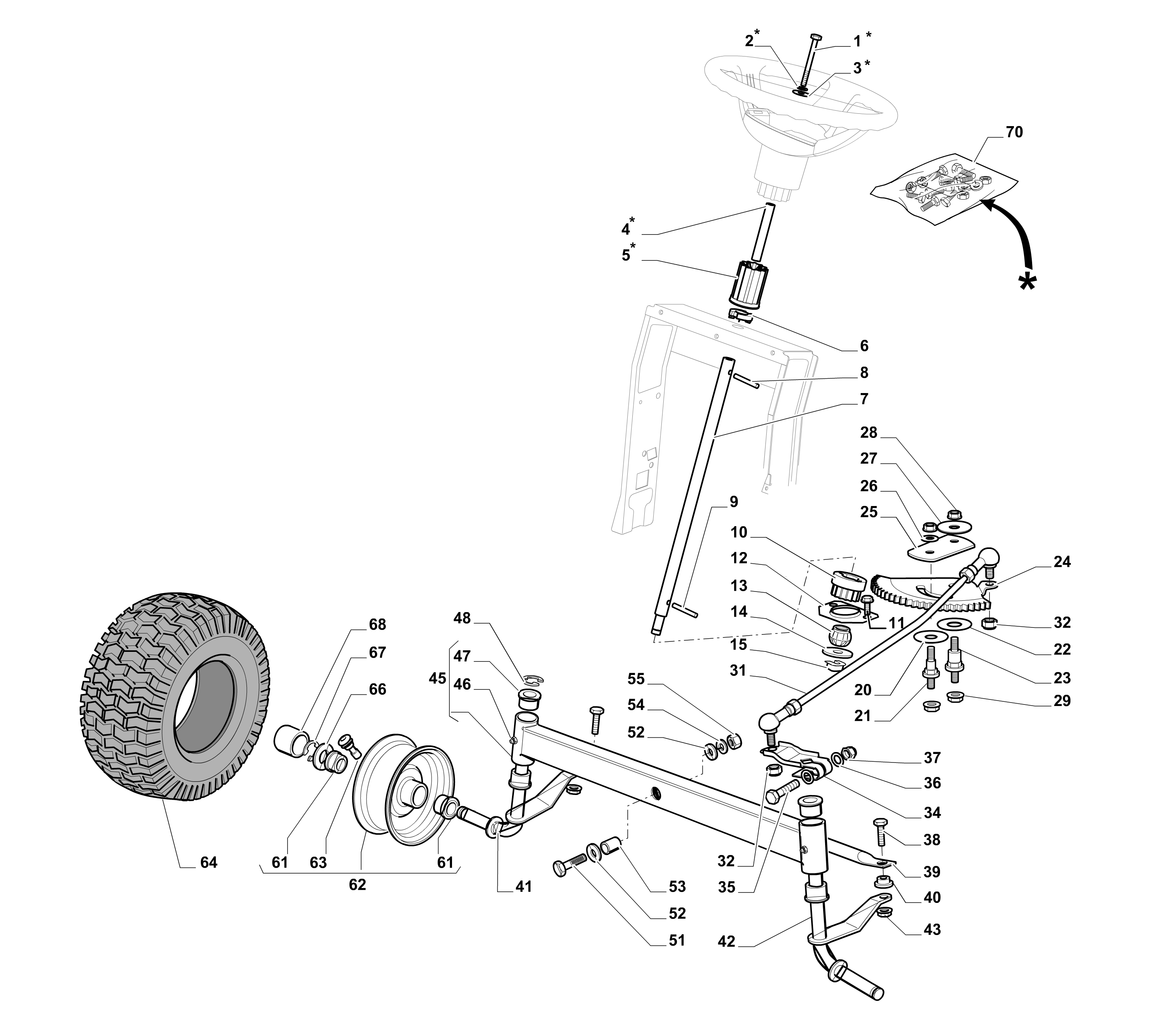

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 2 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 3 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G125160047E0 | Entretoise | Disponible | Voir la pièce |
| 5 | G325785318E0 | Support | Disponible | Voir la pièce |
| 6 | G325038008E0 | Bague | Disponible | Voir la pièce |
| 7 | G125520007E0 | Planton | Disponible | Voir la pièce |
| 8 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 9 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 10 | G125570003E0 | Pignon | Disponible | Voir la pièce |
| 11 | G127943054E0R | Vis | Non reliée | |
| 12 | G325785213E1 | Support | Disponible | Voir la pièce |
| 13 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 14 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 20 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 21 | G125510173E0 | Pivot | Non reliée | |
| 22 | G125670023E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G125510165E0 | Pivot | Non reliée | |
| 24 | G325735519E0 | Secteur | Disponible | Voir la pièce |
| 25 | G325547233E0 | Plaque | Disponible | Voir la pièce |
| 26 | G112369500E0 | Disque | Disponible | Voir la pièce |
| 27 | G122160400E0 | Disque | Non reliée | |
| 28 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G382000566E2 | Tige | Disponible | Voir la pièce |
| 32 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 32 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 34 | 68050029 | Kit levier | Disponible | Voir la pièce |
| 35 | G112692390E0 | Vis | Disponible | Voir la pièce |
| 36 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G125510103E0 | Pivot | Disponible | Voir la pièce |
| 39 | G325840029E0 | Entretoise | Disponible | Voir la pièce |
| 40 | G325038007E0 | Bague | Disponible | Voir la pièce |
| 41 | G382230373E1 | Fuse | Non reliée | |
| 42 | G382230375E1 | Fuse | Non reliée | |
| 43 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G382034030E0 | Balancier | Disponible | Voir la pièce |
| 46 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 47 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 48 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 51 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 52 | G112523100E0R | Rondelle | Non reliée | |
| 52 | G112523100E0R | Rondelle | Non reliée | |
| 53 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 54 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 61 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 62 | G182001507E0R | Bandage roue | Non reliée | |
| 63 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 64 | G382680098E0R | Roue avant complet | Non reliée | |
| 66 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 67 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 68 | G322110233E0 | Enjoliveur | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |
| 70 | G382180124E0 | Kit vis | Disponible | Voir la pièce |

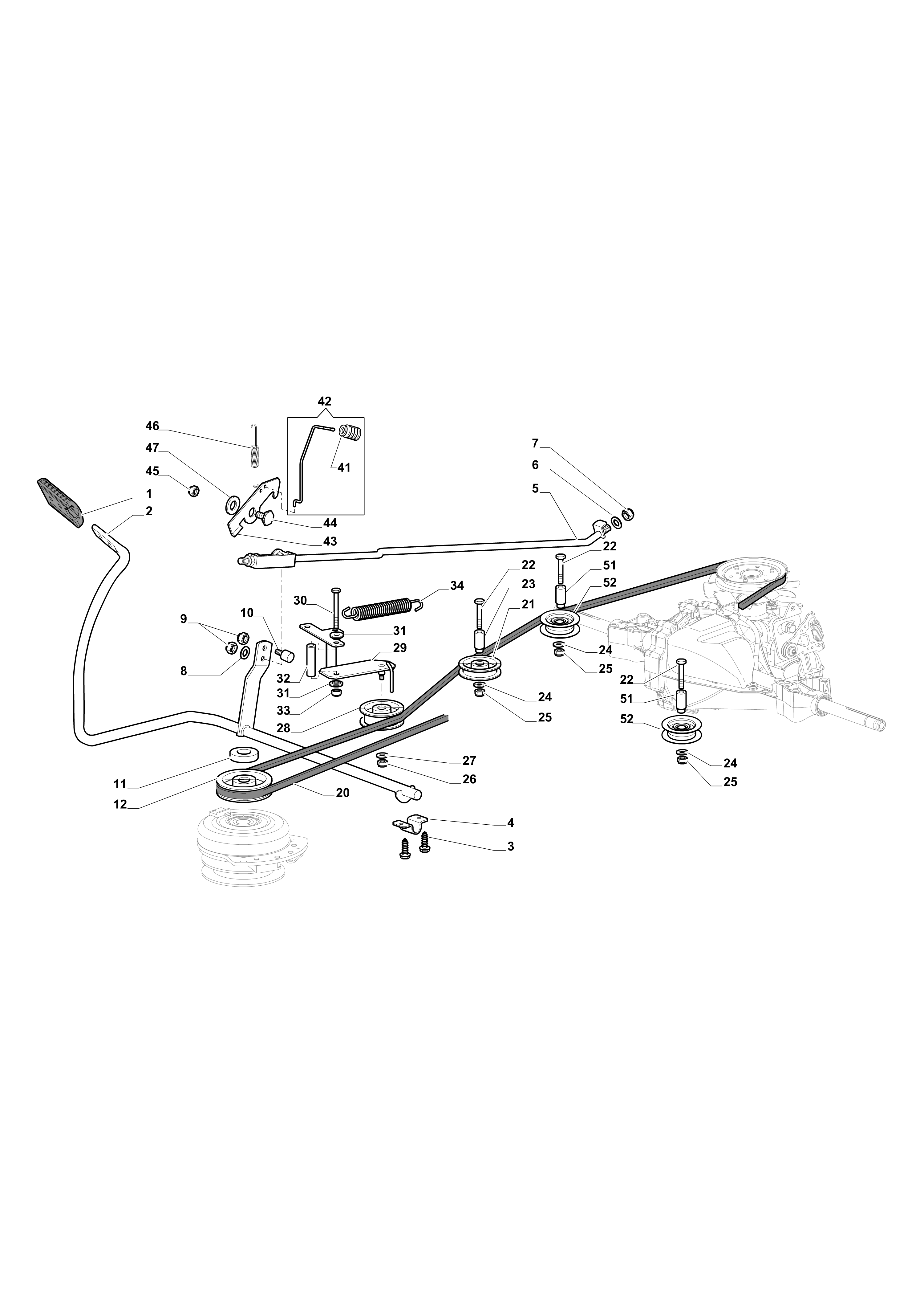

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325110409E0 | Couvercle | Disponible | Voir la pièce |
| 2 | G382000641E1R | Pedale | Non reliée | |
| 3 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 4 | G325547231E1R | Plaque | Non reliée | |
| 5 | G382000636E1R | Tige | Non reliée | |
| 6 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G125510166E0 | Pivot | Non reliée | |
| 11 | G125160059E0 | Entretoise | Non reliée | |
| 12 | G125601577E0 | Poulie | Disponible | Voir la pièce |
| 20 | G135062020E1 | Courroie | Disponible | Voir la pièce |
| 21 | G125601613E1R | Poulie | Non reliée | |
| 22 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 22 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 22 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 23 | G125160083E0 | Entretoise | Disponible | Voir la pièce |
| 24 | G112523060E0R | Rondelle | Non reliée | |
| 24 | G112523060E0R | Rondelle | Non reliée | |
| 24 | G112523060E0R | Rondelle | Non reliée | |
| 25 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112523060E0R | Rondelle | Non reliée | |
| 28 | G125601554E0 | Poulie | Non reliée | |
| 29 | G382318245E1 | Levier | Disponible | Voir la pièce |
| 30 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 31 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 31 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 32 | G125160027E0 | Entretoise | Disponible | Voir la pièce |
| 33 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G125430262E0 | Ressort | Disponible | Voir la pièce |
| 41 | G125394509E1 | Poignée | Disponible | Voir la pièce |
| 42 | 68120034 | Tige et poignée kit | Disponible | Voir la pièce |
| 43 | G325253011E1 | Crochet | Disponible | Voir la pièce |
| 44 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 45 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 47 | G112523060E0R | Rondelle | Non reliée | |
| 51 | G125160111E0 | Entretoise | Non reliée | |
| 51 | G125160111E0 | Entretoise | Non reliée | |
| 52 | G125601612E0R | Poulie | Non reliée | |
| 52 | G125601612E0R | Poulie | Non reliée |

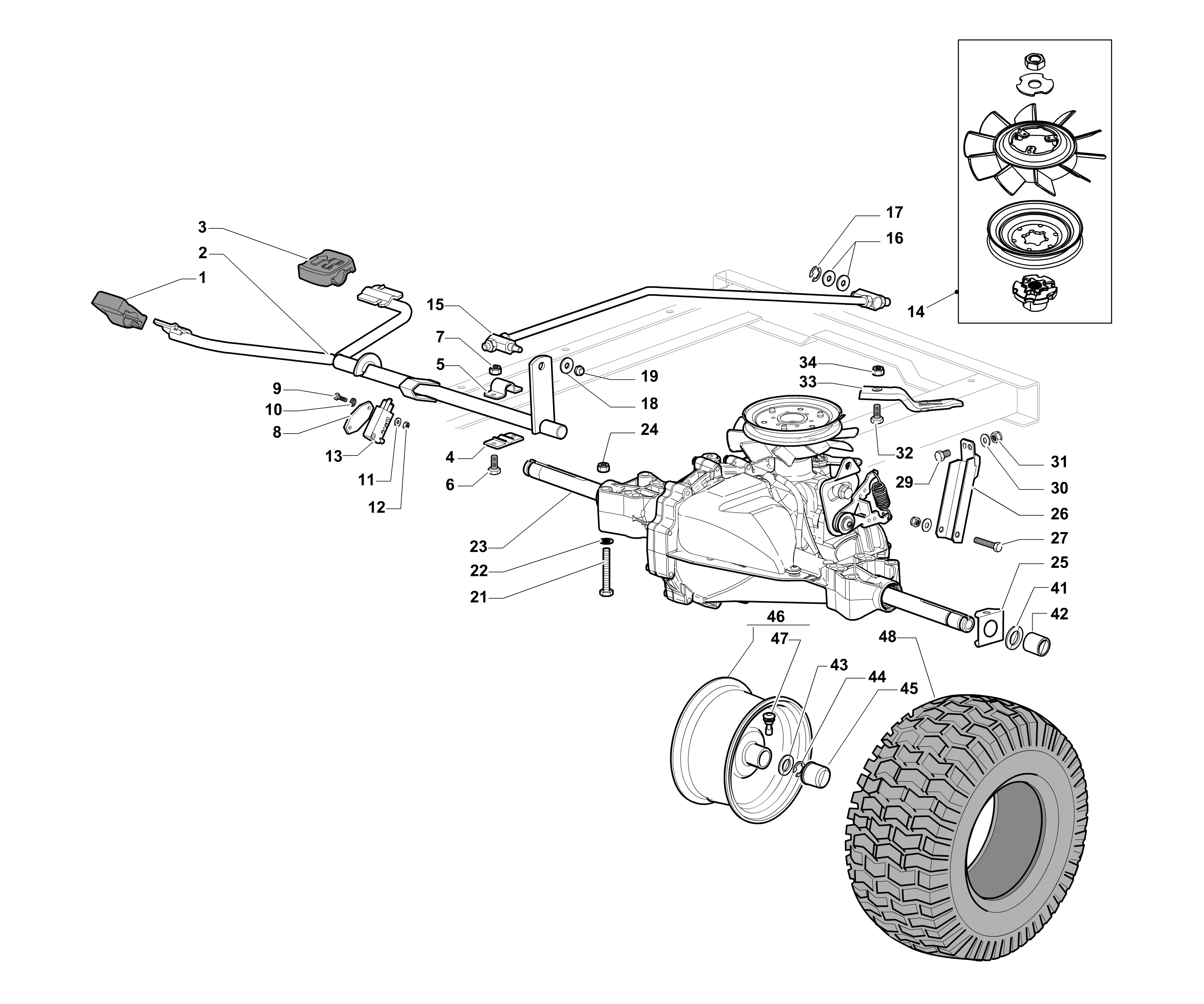

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325110274E0 | Couvre etrier avant | Disponible | Voir la pièce |
| 2 | G382000574E2 | Pedale transmission | Disponible | Voir la pièce |
| 3 | G325110331E0 | Couvre etrier arriere | Disponible | Voir la pièce |
| 4 | G325785350E0 | Support | Disponible | Voir la pièce |
| 5 | G325547231E1R | Plaque | Non reliée | |
| 6 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 7 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G327546019E0 | Plaque | Disponible | Voir la pièce |
| 9 | G112735602E0 | Vis | Disponible | Voir la pièce |
| 10 | G112540020E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112581100E0 | Grower | Disponible | Voir la pièce |
| 12 | G112290791E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G119410609E1LC | Micro-interrupteur | Disponible | Voir la pièce |
| 14 | G11392201E01 | Ventilateur | Disponible | Voir la pièce |
| 15 | G382000573E1 | Tige | Disponible | Voir la pièce |
| 16 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112000940E0 | Bague seeger | Disponible | Voir la pièce |
| 18 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 22 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G118400921E0 | Axe | Disponible | Voir la pièce |
| 24 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G325670026E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G325785349E1 | Support | Disponible | Voir la pièce |
| 27 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 29 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 30 | G112523060E0R | Rondelle | Non reliée | |
| 31 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 32 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 33 | G325318251E0 | Levier | Disponible | Voir la pièce |
| 34 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 42 | G125160055E0 | Entretoise | Disponible | Voir la pièce |
| 43 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 44 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 45 | G322110233E0 | Enjoliveur | Disponible | Voir la pièce |
| 46 | G382680092E0 | Roue | Non reliée | |
| 47 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 48 | G125590023E0R | Pneumatique | Non reliée |

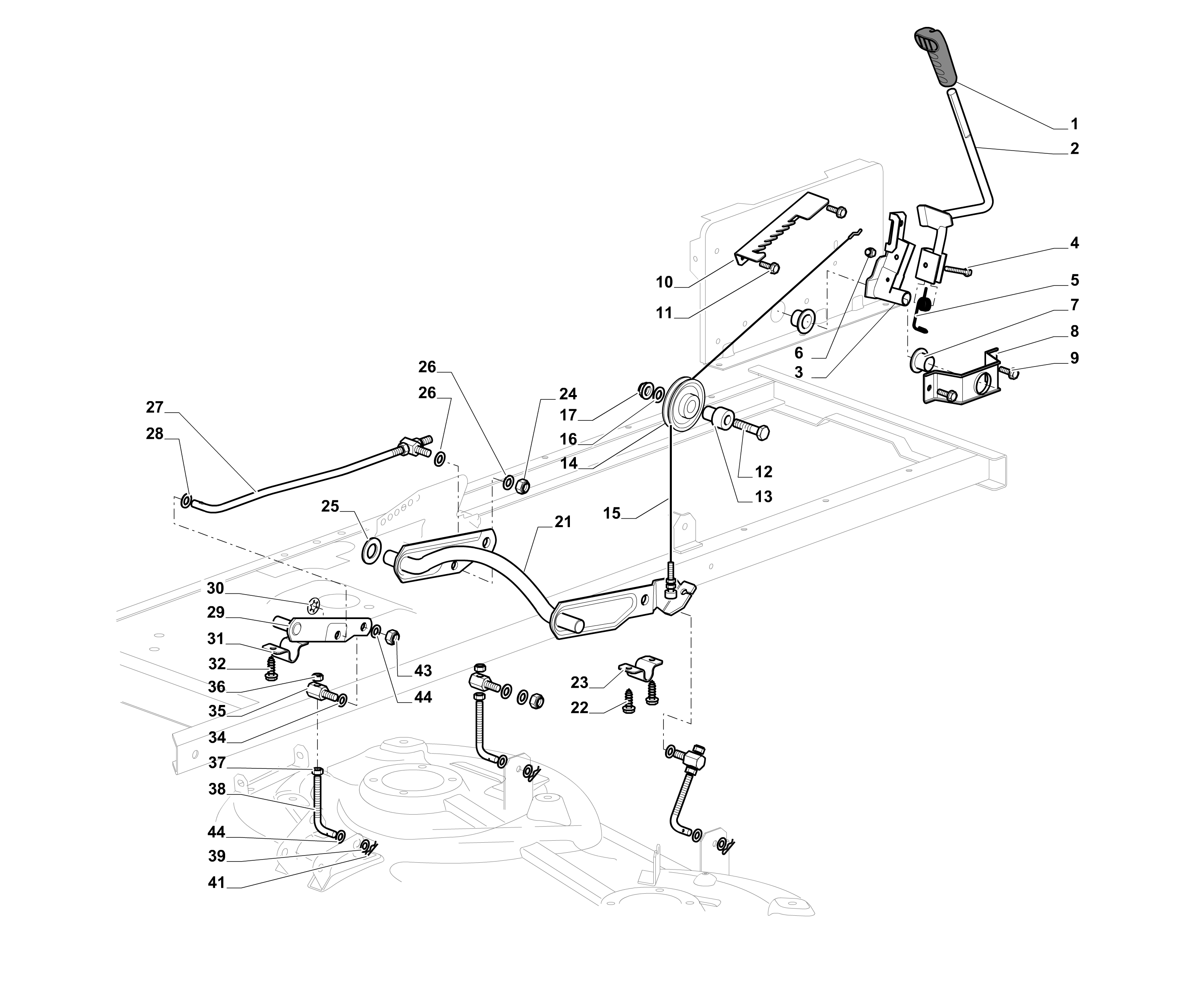

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325394533E0 | Poignée | Disponible | Voir la pièce |
| 2 | G382318255E0 | Levier | Disponible | Voir la pièce |
| 3 | G382318231E1R | Tige | Non reliée | |
| 4 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 5 | G125430261E0 | Ressort | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325038006E0 | Bague | Disponible | Voir la pièce |
| 8 | G325785297E0 | Support | Disponible | Voir la pièce |
| 9 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 10 | G325735515E0R | Secteur | Non reliée | |
| 11 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 12 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 13 | G125040636E1 | Douille | Disponible | Voir la pièce |
| 14 | G125601579E0 | Poulie | Disponible | Voir la pièce |
| 15 | G382004620E0 | Fil | Disponible | Voir la pièce |
| 16 | G112523060E0R | Rondelle | Non reliée | |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G382318253E0 | Axe | Disponible | Voir la pièce |
| 22 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 23 | G325547231E1R | Plaque | Non reliée | |
| 24 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 27 | G125033109E0 | Tige | Disponible | Voir la pièce |
| 28 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G382318237E0 | Axe | Disponible | Voir la pièce |
| 30 | G112604899E0R | Bague | Non reliée | |
| 31 | G325547231E1R | Plaque | Non reliée | |
| 32 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 34 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 35 | G125510107E1 | Pivot | Disponible | Voir la pièce |
| 36 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G125840012E1R | Entretoise | Non reliée | |
| 39 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 41 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 43 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 44 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 44 | G325670008E1 | Rondelle | Disponible | Voir la pièce |

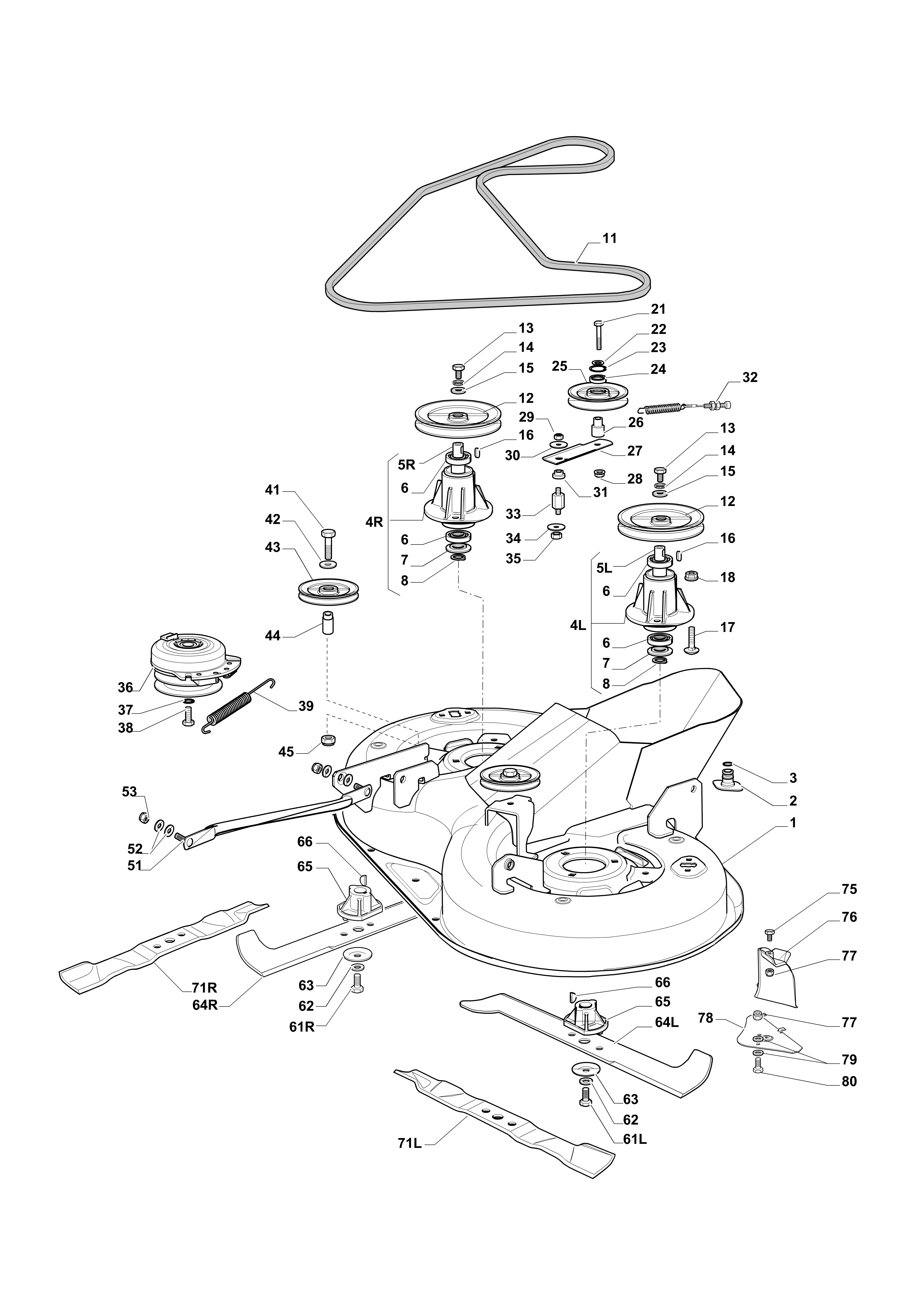

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382564113E1R | Plateau de coupe | Non reliée | |
| 2 | G325033086E0 | Raccord tuyau d’eau | Non reliée | |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G382207204E1 | Flasque | Non reliée | |
| 4 | G382207204E1 | Flasque | Non reliée | |
| 4 | G382207205E1 | Flasque | Non reliée | |
| 4 | G382207205E1 | Flasque | Non reliée | |
| 5 | G125020804E0 | Arbre | Non reliée | |
| 5 | G125020804E0 | Arbre | Non reliée | |
| 5 | G125020805E0 | Arbre | Non reliée | |
| 5 | G125020805E0 | Arbre | Non reliée | |
| 6 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 7 | G325160501E1R | Disque | Non reliée | |
| 7 | G325160501E1R | Disque | Non reliée | |
| 8 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 8 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 11 | G135061508E0LCR | Courroie | Non reliée | |
| 12 | G125601585E1 | Poulie | Non reliée | |
| 12 | G125601585E1 | Poulie | Non reliée | |
| 13 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 13 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 14 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 16 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 17 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 22 | G112524010E0 | Rondelle | Non reliée | |
| 23 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 24 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 25 | G125601595E0 | Poulie | Non reliée | |
| 26 | G125160052E0 | Entretoise | Non reliée | |
| 27 | G325318289E0 | Levier | Non reliée | |
| 28 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G112155020E0 | Ecrou | Disponible | Voir la pièce |
| 30 | G125670022E0 | Rondelle | Non reliée | |
| 31 | G125040635E0 | Douille | Non reliée | |
| 32 | G382004618E0 | Fil | Disponible | Voir la pièce |
| 33 | G125160049E0 | Entretoise | Non reliée | |
| 34 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G118399075E1R | Embrayage | Non reliée | |
| 37 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 38 | G112737320E0R | Vis | Non reliée | |
| 39 | G125430277E1R | Ressort | Non reliée | |
| 41 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 42 | G112523060E0R | Rondelle | Non reliée | |
| 43 | G125601613E1R | Poulie | Non reliée | |
| 44 | G125160082E0 | Entretoise | Non reliée | |
| 45 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G382000565E1 | Tige balancier | Non reliée | |
| 52 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 53 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G112735694E0 | Vis | Non reliée | |
| 61 | G112735694E0 | Vis | Non reliée | |
| 61 | G112735695E1 | Vis | Non reliée | |
| 61 | G112735695E1 | Vis | Non reliée | |
| 62 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 62 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 63 | G122160400E0 | Disque | Non reliée | |
| 63 | G122160400E0 | Disque | Non reliée | |
| 64 | G182004358E0 | Lame | Non reliée | |
| 64 | G182004358E0 | Lame | Non reliée | |
| 64 | G182004359E0R | Lame | Non reliée | |
| 64 | G182004359E0R | Lame | Non reliée | |
| 65 | G125463200E0 | Moyeu | Non reliée | |
| 65 | G125463200E0 | Moyeu | Non reliée | |
| 66 | G112139100E0 | Clavette | Non reliée | |
| 66 | G112139100E0 | Clavette | Non reliée | |
| 71 | G182004360E0 | Lame | Non reliée | |
| 71 | G182004360E0 | Lame | Non reliée | |
| 71 | G182004361E0 | Lame | Non reliée | |
| 71 | G182004361E0 | Lame | Non reliée | |
| 75 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 76 | G325140108E0 | Deflecteur | Non reliée | |
| 77 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 77 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 78 | G325785418E0 | Support | Non reliée | |
| 79 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 80 | G112790781E0 | Vis | Disponible | Voir la pièce |

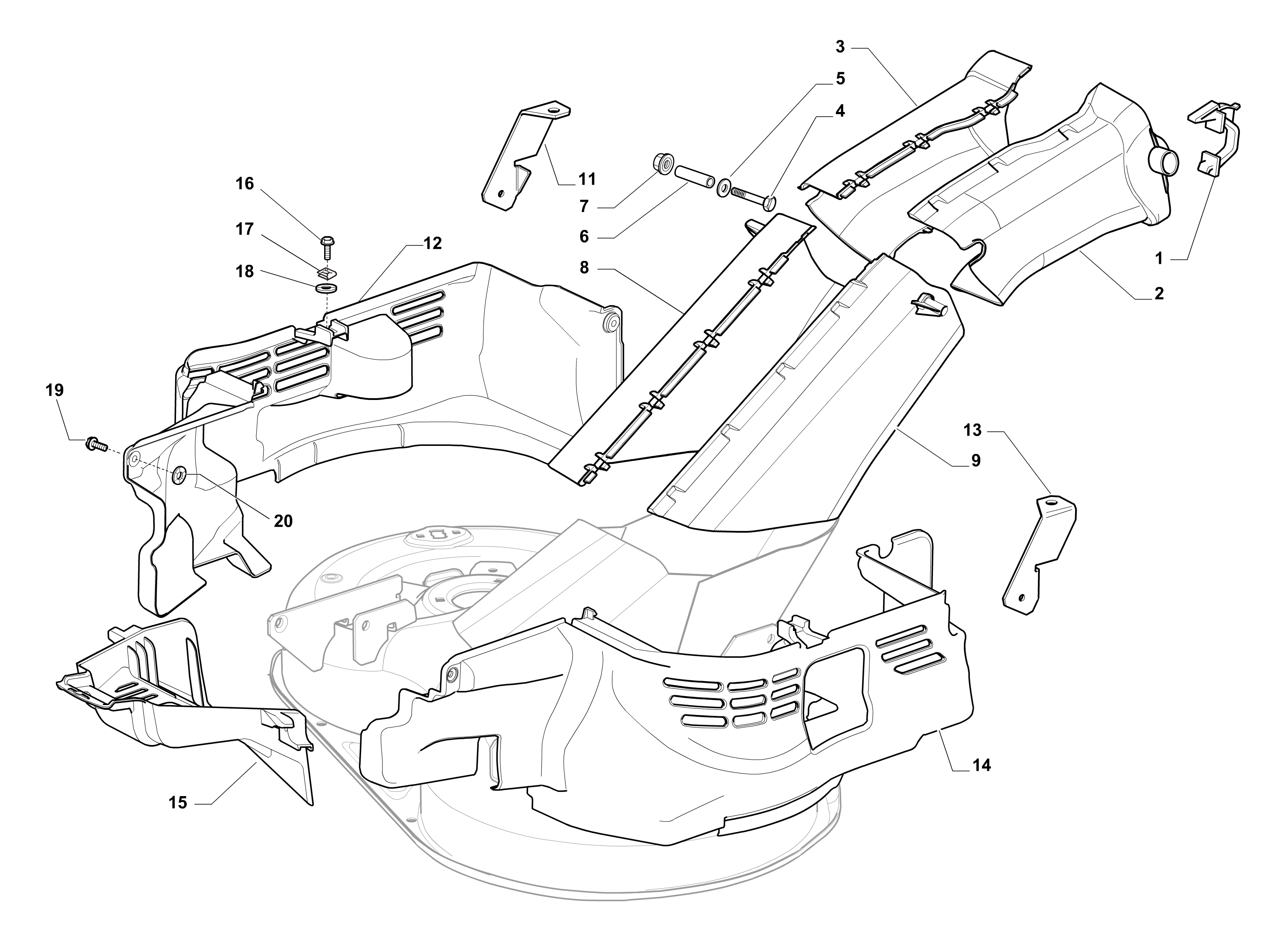

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325774499E0 | Etrier | Disponible | Voir la pièce |
| 2 | G325108056E0 | Carter | Disponible | Voir la pièce |
| 3 | G325108057E0 | Carter | Disponible | Voir la pièce |
| 4 | G112792425E0R | Vis | Non reliée | |
| 5 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G125160109E0 | Entretoise | Non reliée | |
| 7 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G325108064E0 | Carter | Disponible | Voir la pièce |
| 9 | G325108065E0 | Carter | Disponible | Voir la pièce |
| 11 | G325774527E0 | Etrier | Disponible | Voir la pièce |
| 12 | G325060168E0 | Carter | Disponible | Voir la pièce |
| 13 | G325774529E0 | Etrier | Disponible | Voir la pièce |
| 14 | G325060169E0 | Carter | Disponible | Voir la pièce |
| 15 | G325060166E0 | Protection | Disponible | Voir la pièce |
| 16 | G112789021E0R | Vis | Non reliée | |
| 17 | G112437503E0 | Plaque | Disponible | Voir la pièce |
| 18 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G125943011E0 | Vis | Disponible | Voir la pièce |
| 20 | G112604899E0R | Bague | Non reliée |

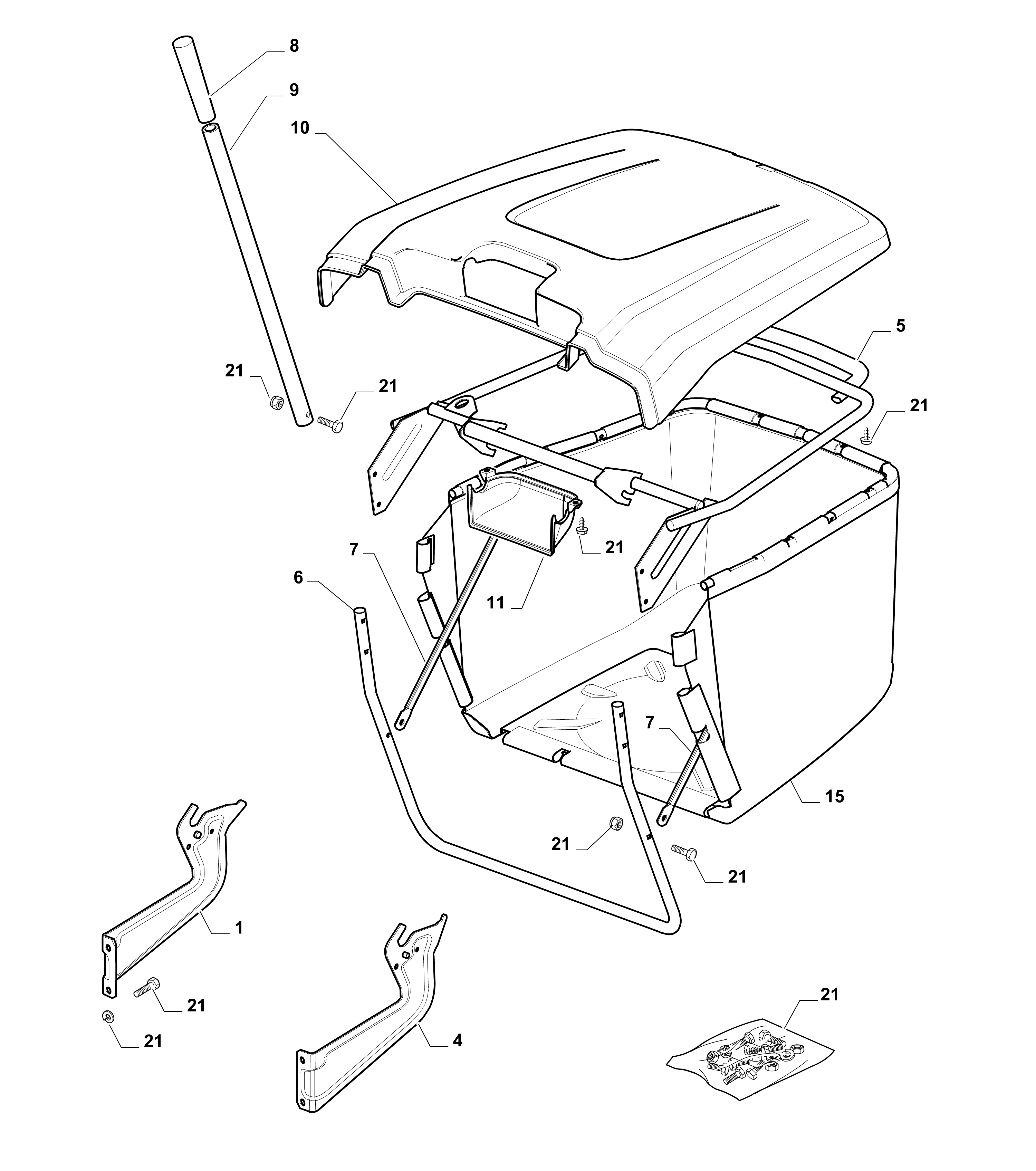

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382785289E1R | Kit support | Non reliée | |
| 4 | G382785289E1R | Kit support | Non reliée | |
| 5 | G382800139E0 | Châssis | Disponible | Voir la pièce |
| 6 | G382800141E0 | Châssis | Disponible | Voir la pièce |
| 7 | G325650149E0 | Renforcement | Disponible | Voir la pièce |
| 7 | G325650149E0 | Renforcement | Disponible | Voir la pièce |
| 8 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 9 | G325869087E1R | Tige | Non reliée | |
| 10 | G325110469E0 | Couvercle | Disponible | Voir la pièce |
| 11 | G325207195E1R | Couvercle | Non reliée | |
| 15 | G182105947E0 | Bac | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |
| 21 | G382180123E0 | Vis | Disponible | Voir la pièce |

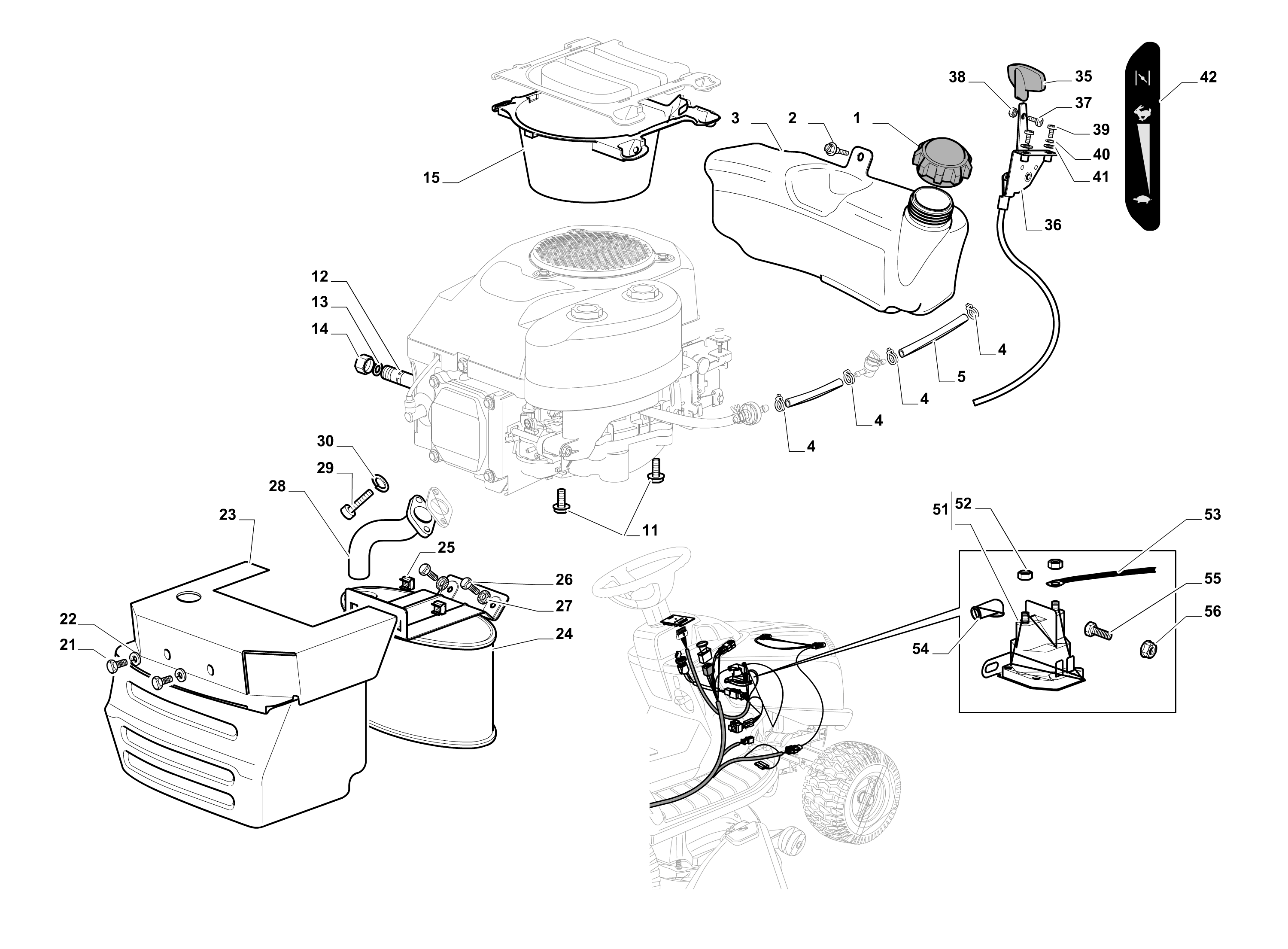

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125795001E1 | Bouchon | Disponible | Voir la pièce |
| 2 | G125943010E0 | Vis | Disponible | Voir la pièce |
| 3 | G325735126E1 | Reservoir | Disponible | Voir la pièce |
| 4 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 5 | G325869057E0 | Tube de connexion 1000 mm | Disponible | Voir la pièce |
| 11 | G112735108E1 | Vis | Disponible | Voir la pièce |
| 12 | G127598060E0 | Tuyau | Disponible | Voir la pièce |
| 13 | G118401001E1 | Joint | Disponible | Voir la pièce |
| 14 | G118737849E0 | Bouchon | Disponible | Voir la pièce |
| 15 | G325108044E1 | Carter | Disponible | Voir la pièce |
| 21 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 22 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G382598045E0 | Protection | Disponible | Voir la pièce |
| 24 | G182750010E0 | Silencieux | Disponible | Voir la pièce |
| 25 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 27 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G118738231E2R | Pot dechappement | Non reliée | |
| 29 | G112737450E0R | Vis | Non reliée | |
| 30 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G325394531E0 | Poignée | Disponible | Voir la pièce |
| 36 | G182000215E0 | Accelerateur | Disponible | Voir la pièce |
| 37 | G112726388E0R | Vis | Non reliée | |
| 38 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112726388E0R | Vis | Non reliée | |
| 40 | G112540020E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G112521310E0 | Rondelle | Disponible | Voir la pièce |
| 42 | G114363697E0 | Etiquette | Disponible | Voir la pièce |
| 51 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 52 | G974351213E2 | Ecrou | Non reliée | |
| 53 | G125065002E0 | Cable | Disponible | Voir la pièce |
| 54 | G118564864E1 | Capuchon | Disponible | Voir la pièce |
| 55 | G112790781E0 | Vis | Disponible | Voir la pièce |
| 56 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

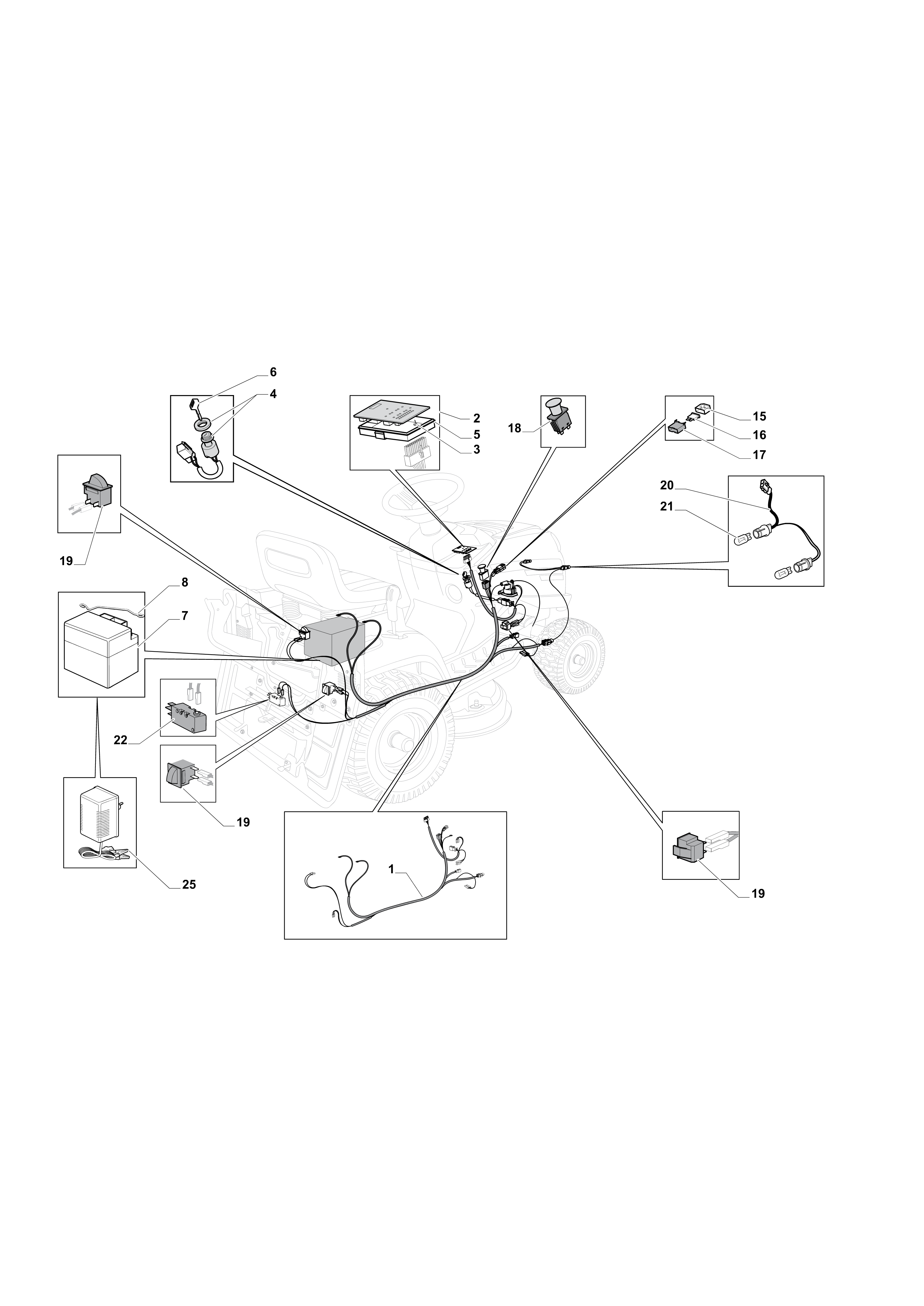

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G182040181E0 | Cablage | Disponible | Voir la pièce |
| 2 | G382722430E0 | Carte electronique | Disponible | Voir la pièce |
| 3 | G112735101E0 | Vis | Disponible | Voir la pièce |
| 4 | G118450075E1 | Interrupteur | Disponible | Voir la pièce |
| 5 | G382722430E0 | Carte electronique | Disponible | Voir la pièce |
| 6 | G118210023E0 | Clef a demarrage | Disponible | Voir la pièce |
| 7 | G118120068E0R | Batterie | Non reliée | |
| 8 | G125430265E1 | Ressort | Disponible | Voir la pièce |
| 15 | G133215000E0 | Couvercle | Disponible | Voir la pièce |
| 16 | G133340036E0 | Fusee | Disponible | Voir la pièce |
| 16 | G133340040E0 | Fusee | Disponible | Voir la pièce |
| 17 | G133500007E0 | Couvercle fusible | Disponible | Voir la pièce |
| 18 | G118450073E0R | Interrupteur | Non reliée | |
| 19 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 19 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 19 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 20 | G182040186E0 | Cable | Disponible | Voir la pièce |
| 21 | G118459100E0 | Ampoule | Disponible | Voir la pièce |
| 22 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 25 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 25 | G113492500E1R | Charge batterie | Non reliée |

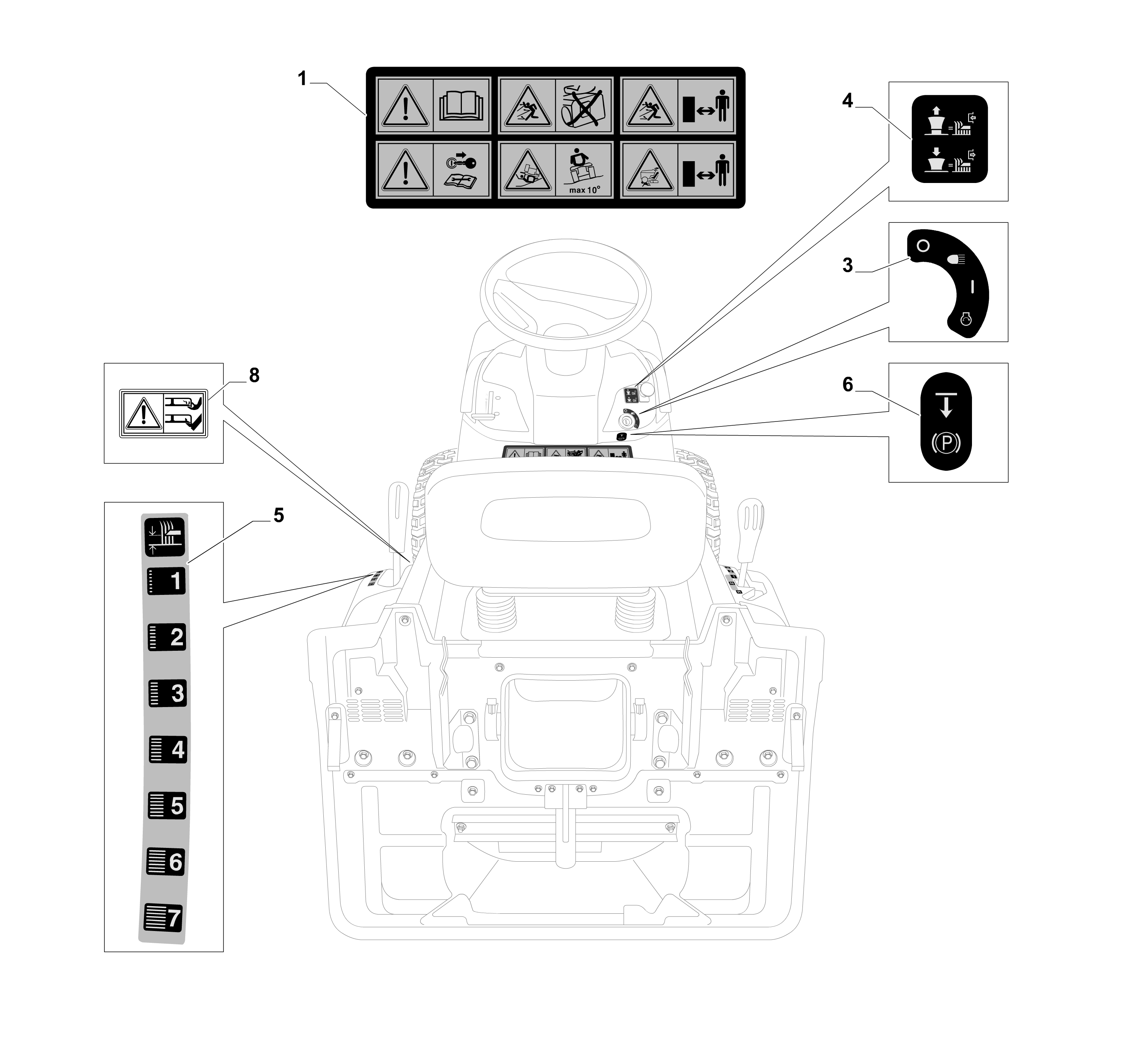

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114361553E1 | Etiquette | Disponible | Voir la pièce |
| 3 | G114363699E0 | Etiquette | Disponible | Voir la pièce |
| 4 | G114361438E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114363701E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114363700E0 | Etiquette | Disponible | Voir la pièce |
| 8 | G114356699E1 | Etiquette | Disponible | Voir la pièce |

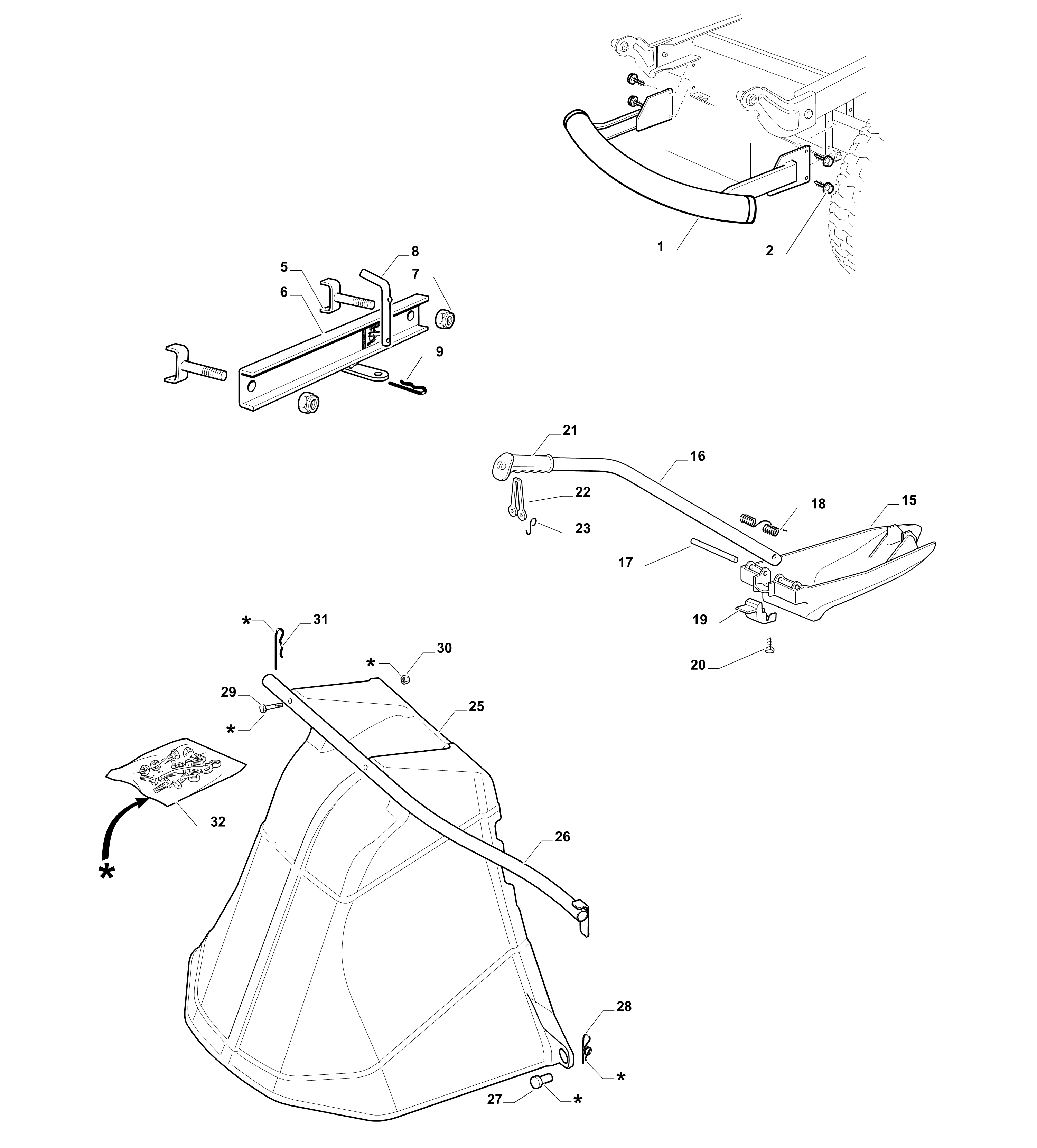

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382869038E0 | Protection | Disponible | Voir la pièce |
| 2 | G125943008E0 | Vis | Disponible | Voir la pièce |
| 5 | G382650211E0 | Renforcement | Disponible | Voir la pièce |
| 6 | G382033119E0 | Barre | Disponible | Voir la pièce |
| 7 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 9 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 15 | G325140104E1R | Deflecteur | Non reliée | |
| 16 | G325394021E0 | Poignee | Disponible | Voir la pièce |
| 17 | G125510077E0 | Pivot | Disponible | Voir la pièce |
| 18 | G125430245E0 | Ressort | Disponible | Voir la pièce |
| 19 | G325547320E0 | Plaque | Disponible | Voir la pièce |
| 20 | G112735420E0R | Vis | Non reliée | |
| 21 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 22 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 23 | G125253004E0 | Crochet | Disponible | Voir la pièce |
| 25 | G325600093E1 | Protection | Non reliée | |
| 26 | G382869044E0 | Tuyau | Disponible | Voir la pièce |
| 27 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 28 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 29 | G112689515E0 | Vis | Disponible | Voir la pièce |
| 30 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
| 32 | G382180028E0 | Kit vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114367888E0 | Etiquette | Disponible | Voir la pièce |
| 2 | G114367889E0 | Etiquette | Disponible | Voir la pièce |
| 3 | G114370997E0 | Etiquette | Non reliée | |
| 4 | G114367890E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114367893E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114367912E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114367892E0 | Etiquette | Disponible | Voir la pièce |
| 8 | G114367894E0 | Etiquette | Disponible | Voir la pièce |
