Vue Éclatée OM 124S/22 H Cat.2014
Retrouvez les pièces détachées, références et repères disponibles pour OM 124S/22 H Cat.2014.

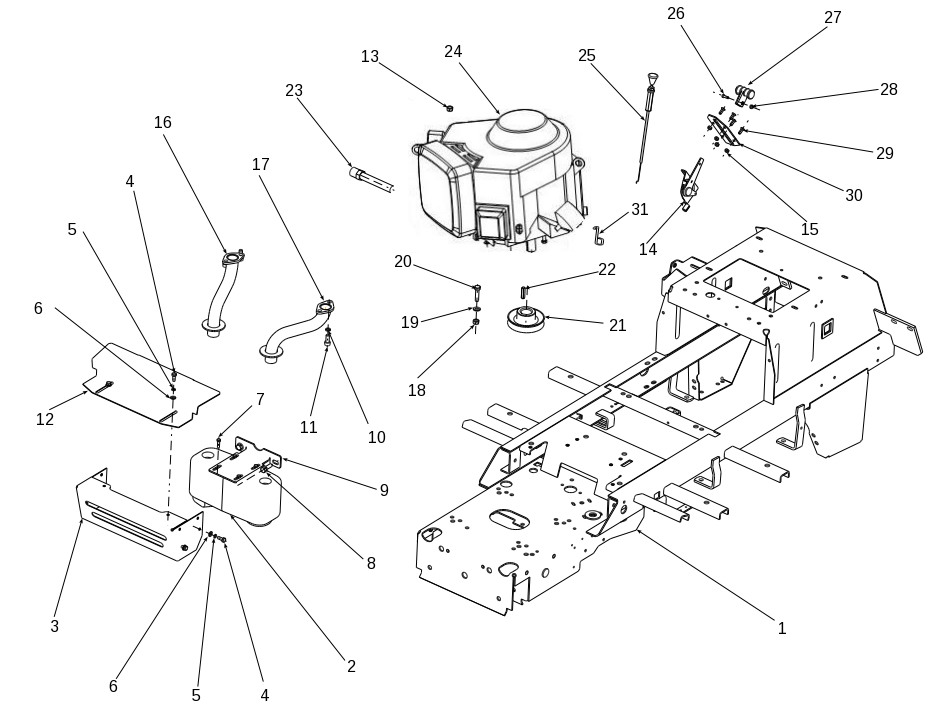

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912962773 | Châssis | Disponible | Voir la pièce |
| 2 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 3 | SGS532085422153 | Couvercle | Disponible | Voir la pièce |
| 4 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 4 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 5 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 8 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 9 | SGS532113405013 | Support | Disponible | Voir la pièce |
| 10 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 11 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 12 | SGS532085415743 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN311122501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN443900085 | Levier | Disponible | Voir la pièce |
| 15 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532927442183 | Tuyau | Disponible | Voir la pièce |
| 17 | SGS532927442193 | Tuyau | Disponible | Voir la pièce |
| 18 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 21 | SGN532151118 | Poulie (moteur) | Disponible | Voir la pièce |
| 22 | SGN311726101 | Key | Disponible | Voir la pièce |
| 23 | SGS532927262043 | Tuyau | Disponible | Voir la pièce |
| 24 | - | N | Non reliée | |
| 25 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 26 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 27 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 28 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 29 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 30 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 31 | SGN532980071 | Crochet | Disponible | Voir la pièce |

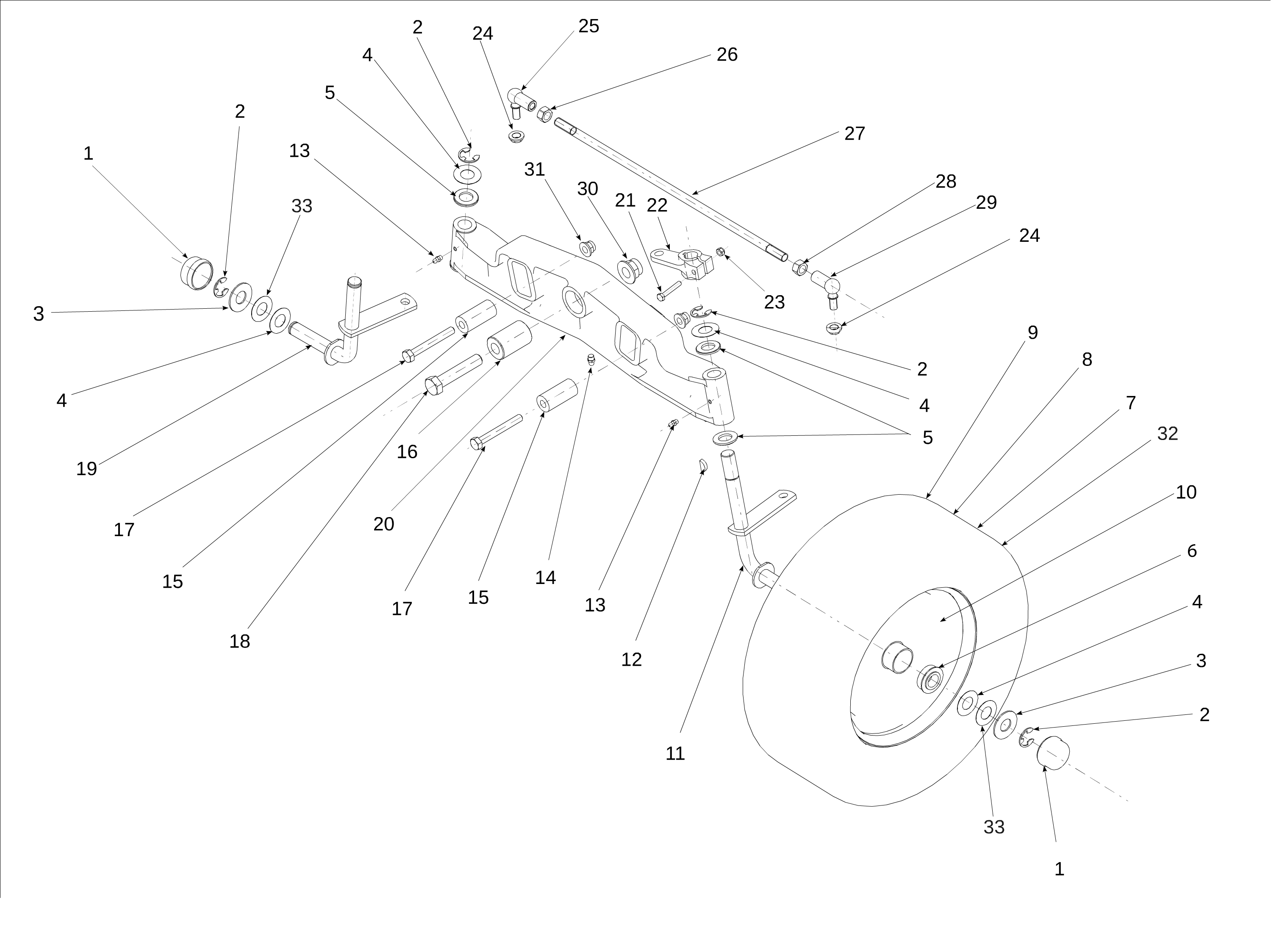

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 1 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 3 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 7 | SGN532940164 | Roue avant | Disponible | Voir la pièce |
| 8 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 9 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 10 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 11 | SGS532916432143BR | Pivot | Non reliée | |
| 12 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 13 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 13 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 14 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 15 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 15 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 16 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 17 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 17 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 18 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 19 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 20 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 21 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 22 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 23 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 26 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 27 | SGN532980126 | Bielle | Disponible | Voir la pièce |
| 28 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 29 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 30 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN000532125 | Chambre a aire | Disponible | Voir la pièce |
| 33 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 33 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |

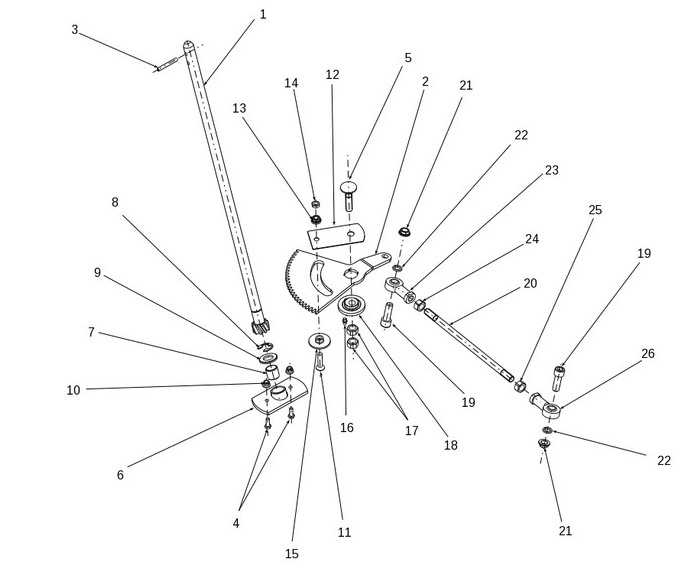

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 2 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 3 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 4 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 5 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 6 | SGS532938542043 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 9 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 12 | SGS532113322803 | Plaquette | Disponible | Voir la pièce |
| 13 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 15 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 16 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 17 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 19 | SGN309543522 | Vis | Disponible | Voir la pièce |
| 19 | SGN309543522 | Vis | Disponible | Voir la pièce |
| 20 | SGN532980139 | Bielle | Disponible | Voir la pièce |
| 21 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 24 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN315238059R | Pivot | Non reliée | |
| 26 | SGN442073029 | Connection | Disponible | Voir la pièce |

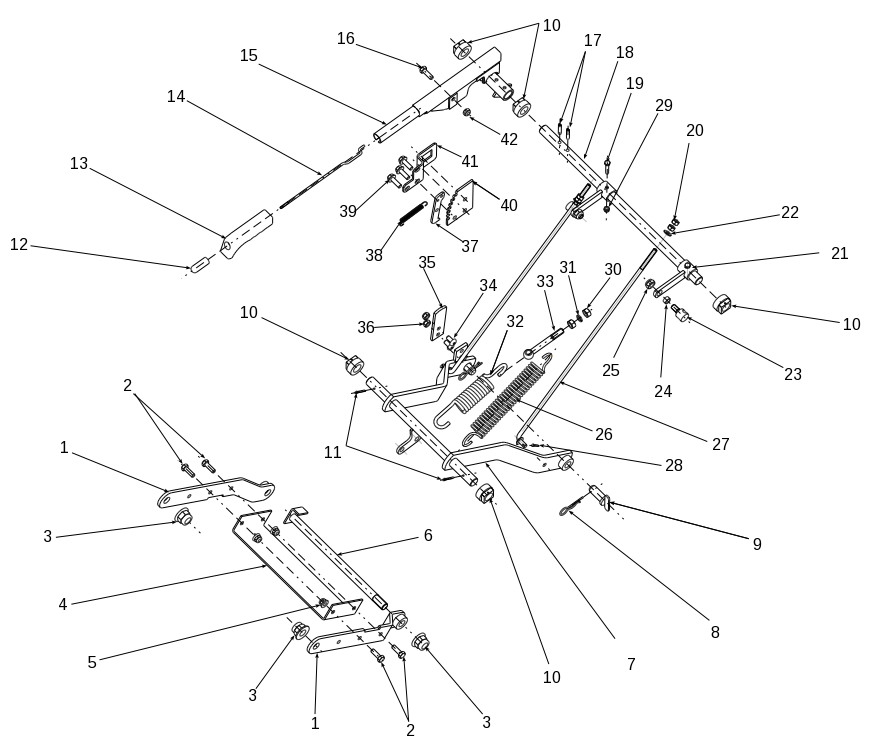

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508223 | Bras | Disponible | Voir la pièce |
| 1 | SGS532980508223 | Bras | Disponible | Voir la pièce |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080503673 | Support | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGS532938122533 | Arbre | Disponible | Voir la pièce |
| 7 | SGS532980508203 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 9 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 11 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 12 | SGN722643016 | Crochet | Disponible | Voir la pièce |
| 13 | SGN532150049 | Poignee | Disponible | Voir la pièce |
| 14 | SGN315238034 | Tige | Disponible | Voir la pièce |
| 15 | SGS532980522163 | Levier | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 17 | SGN315238041 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532038102853 | Arbre | Disponible | Voir la pièce |
| 19 | SGN309501568 | Vis | Disponible | Voir la pièce |
| 20 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 21 | SGS532980462853 | Bras complet | Disponible | Voir la pièce |
| 22 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 24 | SGS532195203273 | Entretoise | Disponible | Voir la pièce |
| 25 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 27 | SGN532980142 | Bielle | Disponible | Voir la pièce |
| 28 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 29 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN315231165 | Ressort | Disponible | Voir la pièce |
| 33 | SGN309599018 | Vis | Disponible | Voir la pièce |
| 34 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 35 | SGS532114327243 | Bloc de glissement | Disponible | Voir la pièce |
| 36 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 37 | SGS532037322113 | Plaquette | Disponible | Voir la pièce |
| 38 | SGN315231158 | Ressort | Disponible | Voir la pièce |
| 39 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 40 | SGS532037322183 | Engrenage | Disponible | Voir la pièce |
| 41 | SGS532113414183 | Support | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

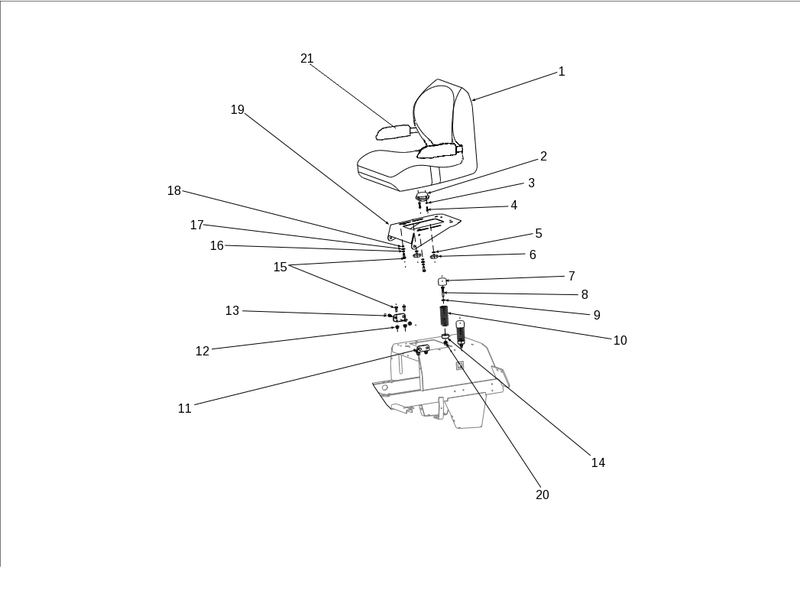

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120024 | Siege compl. | Disponible | Voir la pièce |
| 1 | N532150988 | Siège | Disponible | Voir la pièce |
| 2 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 9 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 11 | SGS532113402403B | Support | Non reliée | |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 14 | SGS532195203713 | Entretoise | Disponible | Voir la pièce |
| 15 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 20 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 21 | 68120024 | Siege compl. | Disponible | Voir la pièce |

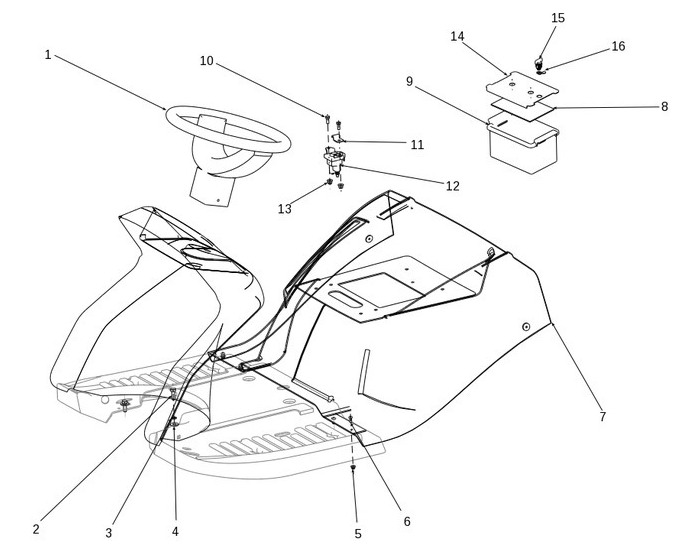

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821004 | Volant | Non reliée | |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 3 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 6 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 7 | SGN532151300 | Aile | Disponible | Voir la pièce |
| 8 | SGN273192029 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532086422353 | Boite a outils | Disponible | Voir la pièce |
| 10 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 11 | SGS532113413453 | Bague | Disponible | Voir la pièce |
| 12 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 13 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 14 | SGS532086422343 | Plaquette | Disponible | Voir la pièce |
| 15 | SGN532150735 | Axe piston | Disponible | Voir la pièce |
| 16 | SGN532150734 | Ecrou | Disponible | Voir la pièce |

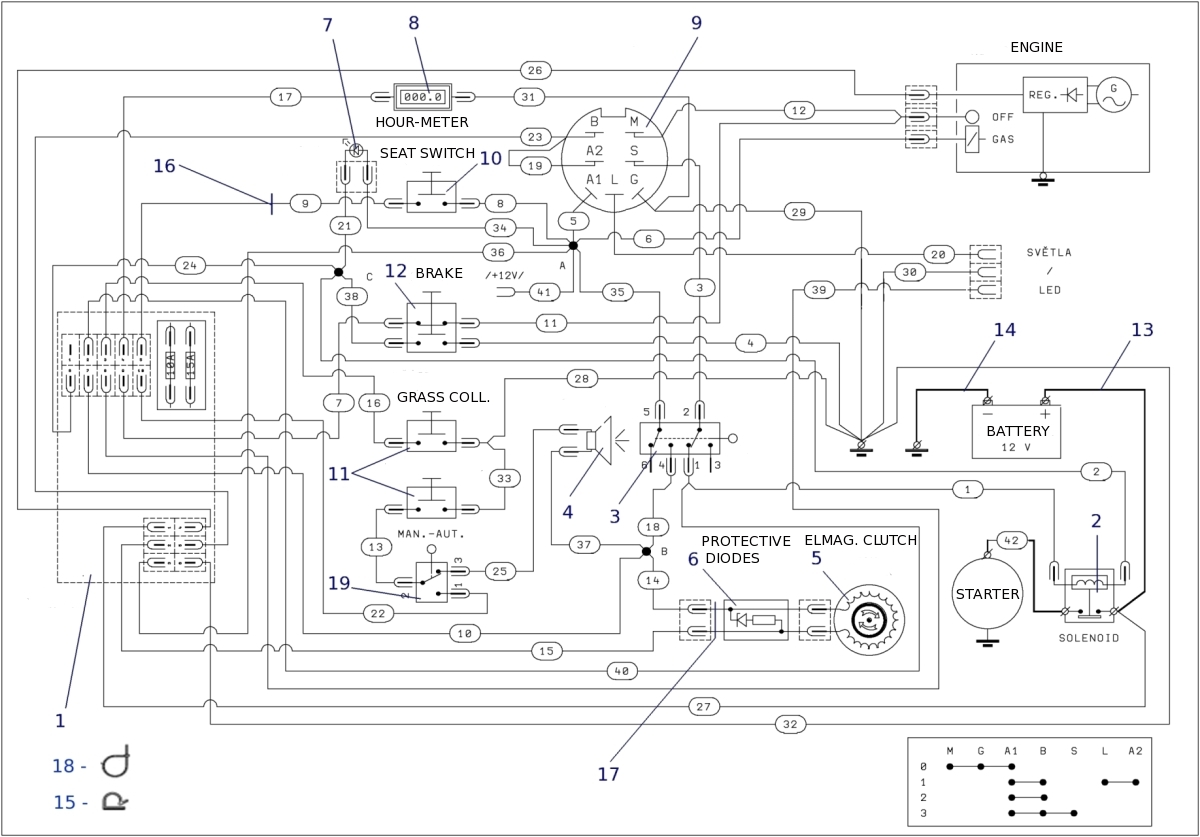

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271162 | Schéma électrique | Disponible | Voir la pièce |
| 2 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 3 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 4 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 5 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 7 | SGN443312022 | Lumière | Disponible | Voir la pièce |
| 8 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 9 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 10 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 11 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 12 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | SGN341271005 | Conducteur | Disponible | Voir la pièce |
| 14 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGN273121036 | Bague | Disponible | Voir la pièce |
| 17 | SGN273121029 | Bague | Disponible | Voir la pièce |
| 18 | SGN532150207 | Bande | Disponible | Voir la pièce |
| 19 | SGN345329017 | Contact | Disponible | Voir la pièce |

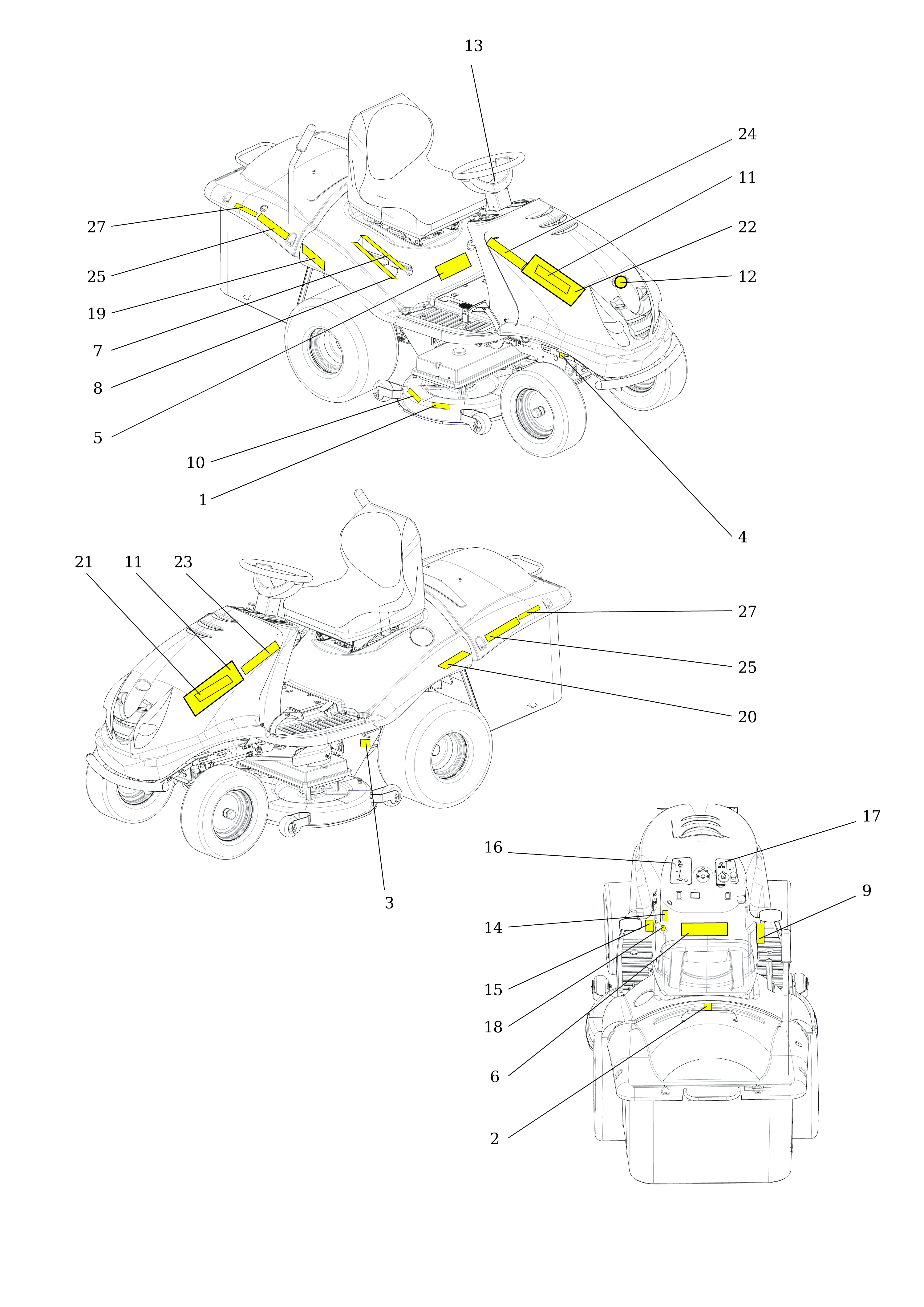

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN283292126 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292159 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292230 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292317 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283292318 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292327 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283292436 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292518 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292518 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292537 | Etiquette | Disponible | Voir la pièce |
| 13 | - | N | Non reliée | |
| 14 | SGN283292696 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 16 | SGN283292699 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292700 | Etiquette | Disponible | Voir la pièce |
| 18 | SGN283292798 | Etiquette | Disponible | Voir la pièce |
| 19 | SGN283292868 | Etiquette | Disponible | Voir la pièce |
| 20 | SGN283292869 | Etiquette | Disponible | Voir la pièce |
| 21 | SGN283292870 | Etiquette | Disponible | Voir la pièce |
| 22 | SGN283292871 | Etiquette | Disponible | Voir la pièce |
| 23 | SGN283292874 | Etiquette | Disponible | Voir la pièce |
| 24 | SGN283292875 | Etiquette | Disponible | Voir la pièce |
| 25 | SGN283292878 | Etiquette | Disponible | Voir la pièce |
| 26 | SGN283292879 | Etiquette | Disponible | Voir la pièce |
| 27 | SGN283292884 | Etiquette | Disponible | Voir la pièce |
| 27 | SGN283292884 | Etiquette | Disponible | Voir la pièce |

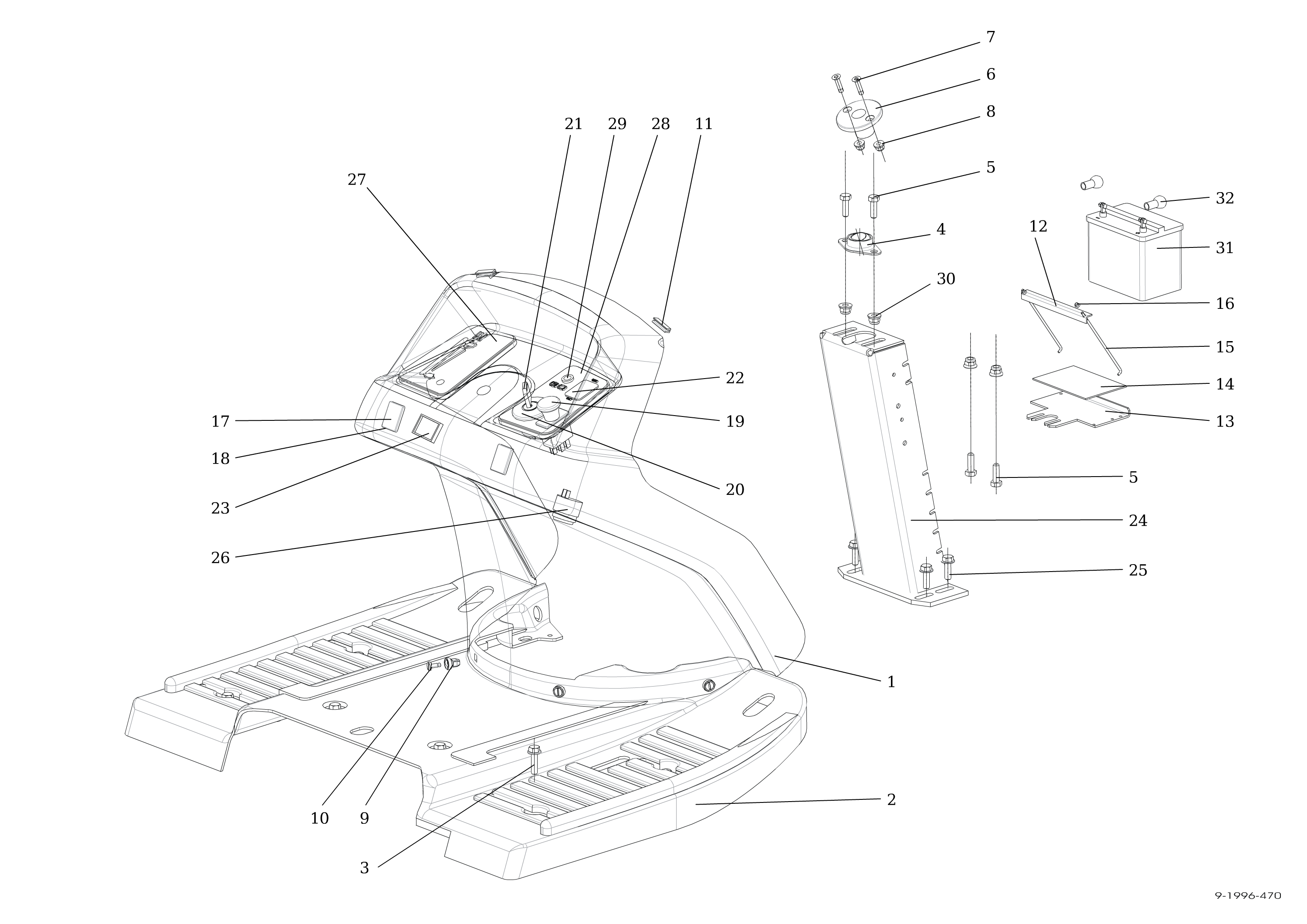

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150987 | Tableau de bord | Disponible | Voir la pièce |
| 2 | SGN532150950 | Plancher | Disponible | Voir la pièce |
| 3 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 4 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 5 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 5 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 6 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 7 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 10 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 11 | SGS532096342133 | Tableau de bord | Disponible | Voir la pièce |
| 12 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 13 | SGS532113413923 | Support | Disponible | Voir la pièce |
| 14 | SGN273192028 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 16 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 17 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 18 | SGN273111038 | Bague | Disponible | Voir la pièce |
| 19 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 20 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 21 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 22 | SGN345329017 | Contact | Disponible | Voir la pièce |
| 23 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 24 | SGS532916422053 | Planton | Disponible | Voir la pièce |
| 25 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 26 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 27 | SGN283292699 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN283292700 | Etiquette | Disponible | Voir la pièce |
| 29 | SGN443312022 | Lumière | Disponible | Voir la pièce |
| 30 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 31 | SGN346211006R | Batterie | Non reliée | |
| 32 | SGN273125006 | Couvercle | Disponible | Voir la pièce |

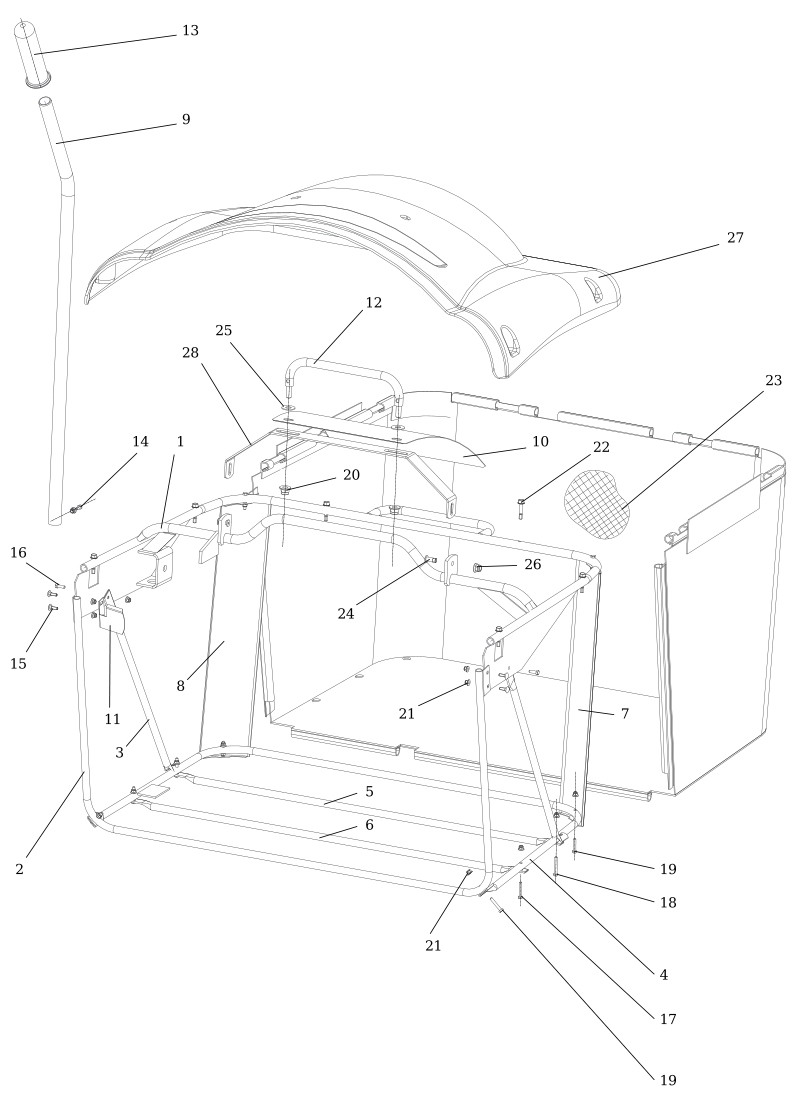

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472663 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532974442033 | Châssis | Disponible | Voir la pièce |
| 3 | SGS532074262063 | Support | Disponible | Voir la pièce |
| 4 | SGS532974462063 | Châssis | Disponible | Voir la pièce |
| 5 | SGS532074262083 | Châssis | Disponible | Voir la pièce |
| 6 | SGS532074262073 | Châssis | Disponible | Voir la pièce |
| 7 | SGS532074422263 | Renforcement | Disponible | Voir la pièce |
| 8 | SGS532074422273 | Renforcement | Disponible | Voir la pièce |
| 9 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 10 | SGS532085406193 | Protection | Disponible | Voir la pièce |
| 11 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 12 | SGS532913463253 | Poignee | Disponible | Voir la pièce |
| 13 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 14 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 15 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 16 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 17 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 18 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 19 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 19 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 21 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 22 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 23 | SGN532150256 | Bac | Disponible | Voir la pièce |
| 24 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 25 | SGN311212040 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 27 | SGN532151303 | Couvercle | Disponible | Voir la pièce |
| 28 | SGS532015408403 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 2 | SGS532974422233 | Panneau | Disponible | Voir la pièce |
| 3 | SGS532974432383 | Support | Disponible | Voir la pièce |
| 4 | SGS532913369593 | Support | Disponible | Voir la pièce |
| 5 | SGN309578018 | Vis | Disponible | Voir la pièce |
| 5 | SGN309578018 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532097452243 | Ressort | Disponible | Voir la pièce |
| 8 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 9 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 10 | SGS532974432363 | Support | Disponible | Voir la pièce |
| 11 | SGS532913369603 | Support | Disponible | Voir la pièce |
| 12 | SGS532974472443 | Tunnel | Disponible | Voir la pièce |
| 13 | SGN273192014 | Papillon | Disponible | Voir la pièce |
| 14 | SGS532115308573 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN532151003 | Rivet | Disponible | Voir la pièce |
| 16 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 17 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 19 | SGS532215302013 | Renforcement | Disponible | Voir la pièce |
| 20 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 21 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 22 | SGS532014408903 | Support | Disponible | Voir la pièce |
| 23 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 24 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 25 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 27 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 29 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 30 | SGS532014414743 | Platform | Disponible | Voir la pièce |
| 31 | SGS532014414733 | Platform | Disponible | Voir la pièce |
| 32 | SGS532113404683 | Support | Disponible | Voir la pièce |
| 33 | SGS532114307883 | Platform | Disponible | Voir la pièce |
| 34 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 35 | SGN309315011 | Vis | Disponible | Voir la pièce |
| 36 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 37 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 37 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 38 | SGS532113402453 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 5 | SGS532113405003 | Support | Disponible | Voir la pièce |

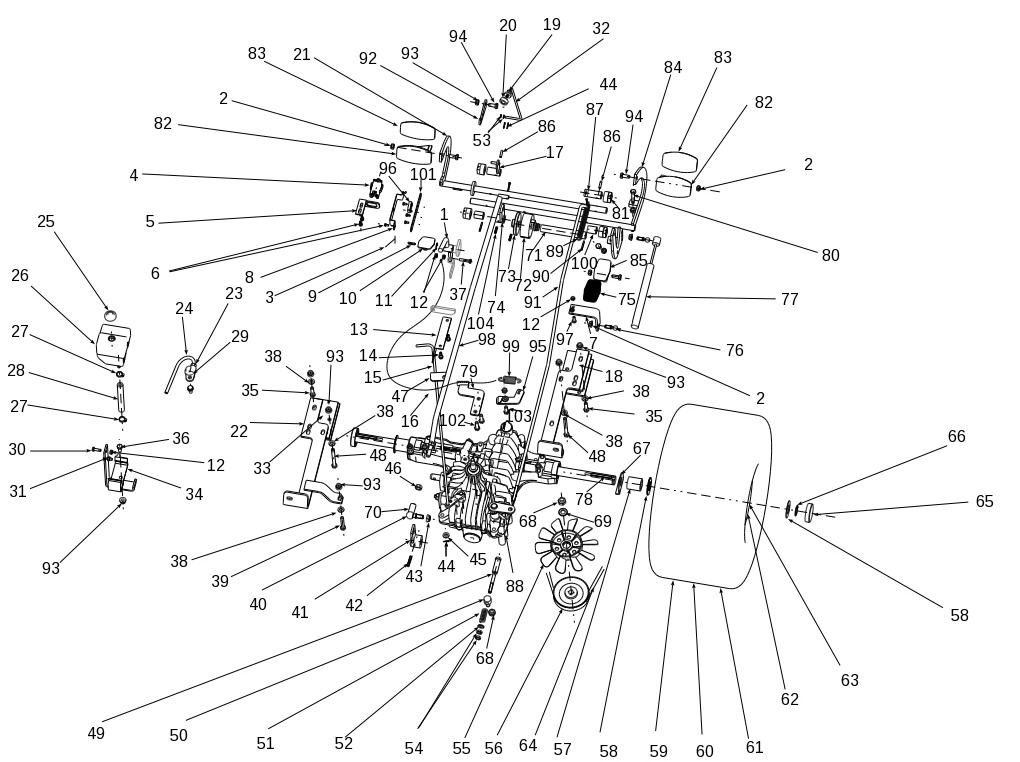

| 6 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 7 | SGS532014409223 | Support | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | SGN315238050 | Pivot | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 13 | SGS532113308233 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309315010 | Vis | Disponible | Voir la pièce |
| 15 | SGN532150722 | Tige | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | SGS532980365363 | Support | Disponible | Voir la pièce |
| 18 | SGS532113408013 | Support | Disponible | Voir la pièce |
| 19 | SGN273192027 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN532150993 | Rondelle | Disponible | Voir la pièce |
| 21 | SGS532980442523 | Pedale de frein | Disponible | Voir la pièce |
| 22 | SGS532913369613 | Support | Disponible | Voir la pièce |
| 23 | SGN311120538 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532082202013 | Tuyau | Non reliée | |
| 25 | SGN532150374 | Soupape | Disponible | Voir la pièce |
| 26 | SGN532150916 | Reservoir | Disponible | Voir la pièce |
| 27 | SGN548241016 | Clip | Disponible | Voir la pièce |
| 27 | SGN548241016 | Clip | Disponible | Voir la pièce |
| 28 | SGS532199202423 | Tuyau d | Disponible | Voir la pièce |
| 29 | SGS532082472083 | Fixage | Non reliée | |
| 30 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 31 | SGS532113414193 | Support | Disponible | Voir la pièce |
| 32 | SGN532980140 | Frein | Disponible | Voir la pièce |
| 33 | SGS532013312113 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN532150375 | Support | Disponible | Voir la pièce |
| 35 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 35 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 36 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 37 | - | N | Non reliée | |
| 38 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 39 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 40 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 41 | SGS532980422123 | Levier | Disponible | Voir la pièce |
| 42 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 43 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 44 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 44 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 45 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 47 | SGS532113408003 | Support | Disponible | Voir la pièce |
| 48 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 48 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 49 | SGN309599043 | Vis | Disponible | Voir la pièce |
| 50 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 51 | SGN315231171 | Ressort | Disponible | Voir la pièce |
| 52 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 53 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 54 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN532150414 | Ventilateur | Disponible | Voir la pièce |
| 56 | SGN532150415 | Poulie | Disponible | Voir la pièce |
| 57 | SGS532195203703 | Entretoise | Disponible | Voir la pièce |
| 58 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 58 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 59 | SGN532940166 | Roue | Disponible | Voir la pièce |
| 60 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 61 | SGN000532133 | Chambre a aire | Disponible | Voir la pièce |
| 62 | SGN325111020 | Disque (roue) | Disponible | Voir la pièce |
| 63 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 64 | SGN272731254 | Courroie | Non reliée | |
| 65 | SGN532151655 | Couvercle | Non reliée | |
| 66 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 67 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 68 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 68 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311212507 | Rondelle | Disponible | Voir la pièce |
| 70 | SGN442073006 | Ecrou | Disponible | Voir la pièce |
| 71 | - | N | Non reliée | |
| 72 | - | N | Non reliée | |
| 73 | - | N | Non reliée | |
| 74 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 75 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 76 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 77 | SGN532151429 | Amortisseur | Disponible | Voir la pièce |
| 78 | SGN311726100 | Clavette | Non reliée | |
| 79 | - | N | Non reliée | |
| 80 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 81 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 82 | SGS532980512573 | Pedale | Disponible | Voir la pièce |
| 82 | SGS532980512573 | Pedale | Disponible | Voir la pièce |
| 83 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 83 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 84 | SGS532980442543 | Levier | Disponible | Voir la pièce |
| 85 | SGS532980512583 | Pedale | Disponible | Voir la pièce |
| 86 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 86 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 87 | SGS532980365183 | Patte complete | Disponible | Voir la pièce |
| 88 | SGN532991073R | Transmission | Non reliée | |
| 89 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 90 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 91 | SGN532150723 | Connecteur | Disponible | Voir la pièce |
| 92 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 93 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 93 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 93 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 93 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 93 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 94 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 94 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 95 | - | N | Non reliée | |
| 96 | - | N | Non reliée | |
| 97 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 98 | SGS532980422123 | Levier | Disponible | Voir la pièce |
| 99 | - | N | Non reliée | |
| 100 | SGN532150541 | Bague | Disponible | Voir la pièce |
| 101 | - | N | Non reliée | |
| 102 | - | N | Non reliée | |
| 103 | - | N | Non reliée | |
| 104 | SGN315238037 | Pivot | Disponible | Voir la pièce |

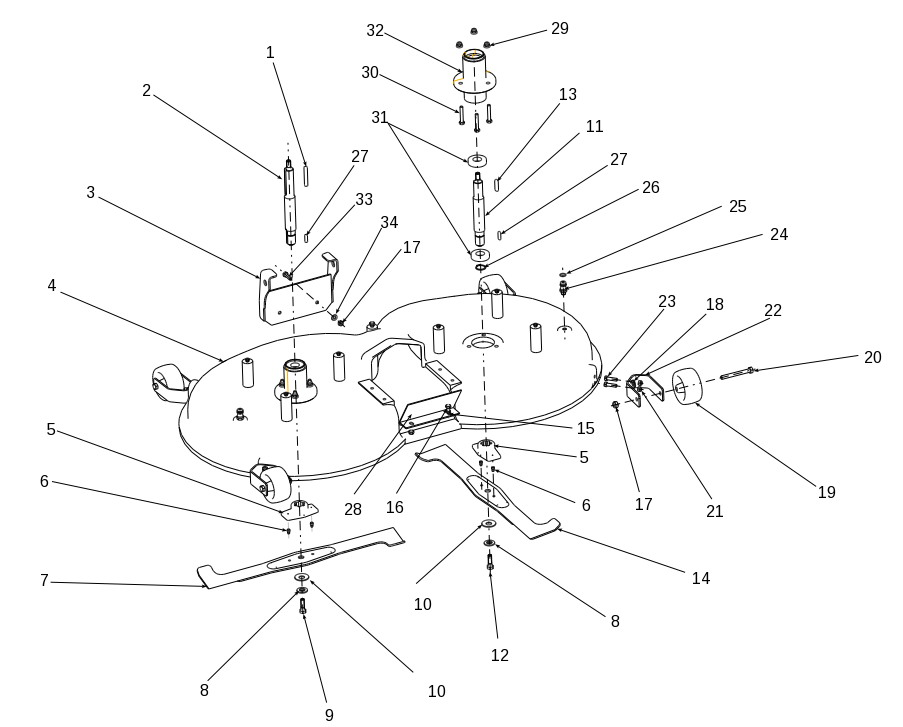

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN311726088 | Clavette | Disponible | Voir la pièce |
| 2 | SGS532038128123 | Arbre | Disponible | Voir la pièce |
| 3 | SGS532913413203 | Support complet | Disponible | Voir la pièce |
| 4 | SGS532050472093 | Plaque | Disponible | Voir la pièce |
| 5 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 5 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 6 | 68120041 | Pivot | Disponible | Voir la pièce |
| 6 | 68120041 | Pivot | Disponible | Voir la pièce |
| 7 | 68120046 | Lame | Disponible | Voir la pièce |
| 8 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 10 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532038128133 | Arbre | Disponible | Voir la pièce |
| 12 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 13 | SGN311726089 | Clavette | Disponible | Voir la pièce |
| 14 | 68120045 | Lame | Disponible | Voir la pièce |
| 15 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 16 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 17 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 18 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 20 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 21 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 22 | SGS532013425163 | Tendeur | Disponible | Voir la pièce |
| 23 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 24 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 25 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 26 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 27 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 27 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 28 | SGS532913312133 | Tendeur | Disponible | Voir la pièce |
| 29 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 30 | SGN532150289 | Vis | Disponible | Voir la pièce |
| 31 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 32 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 33 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 34 | - | N | Non reliée |

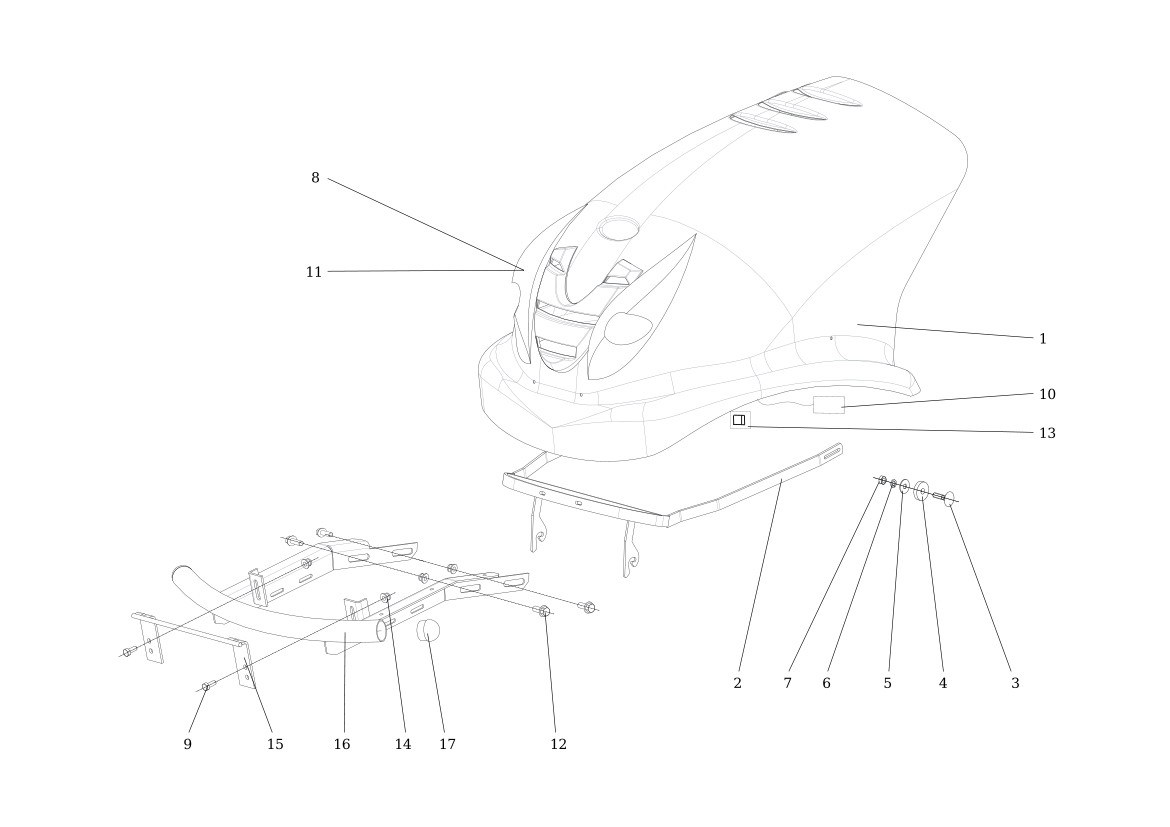

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151298 | Capot | Disponible | Voir la pièce |
| 2 | SGN532151049 | Support | Disponible | Voir la pièce |
| 3 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 4 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN347224008 | Ampoule | Disponible | Voir la pièce |
| 9 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 10 | SGN341271168 | Ampoule | Disponible | Voir la pièce |
| 11 | SGN443953003 | Bouchon | Disponible | Voir la pièce |
| 12 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 13 | SGN321841071 | Fourchette | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 15 | SGS532913402953 | Support | Disponible | Voir la pièce |
| 16 | SGS532918962653 | Pare-chocs | Disponible | Voir la pièce |
| 17 | SGN321841087 | Bouchon | Disponible | Voir la pièce |

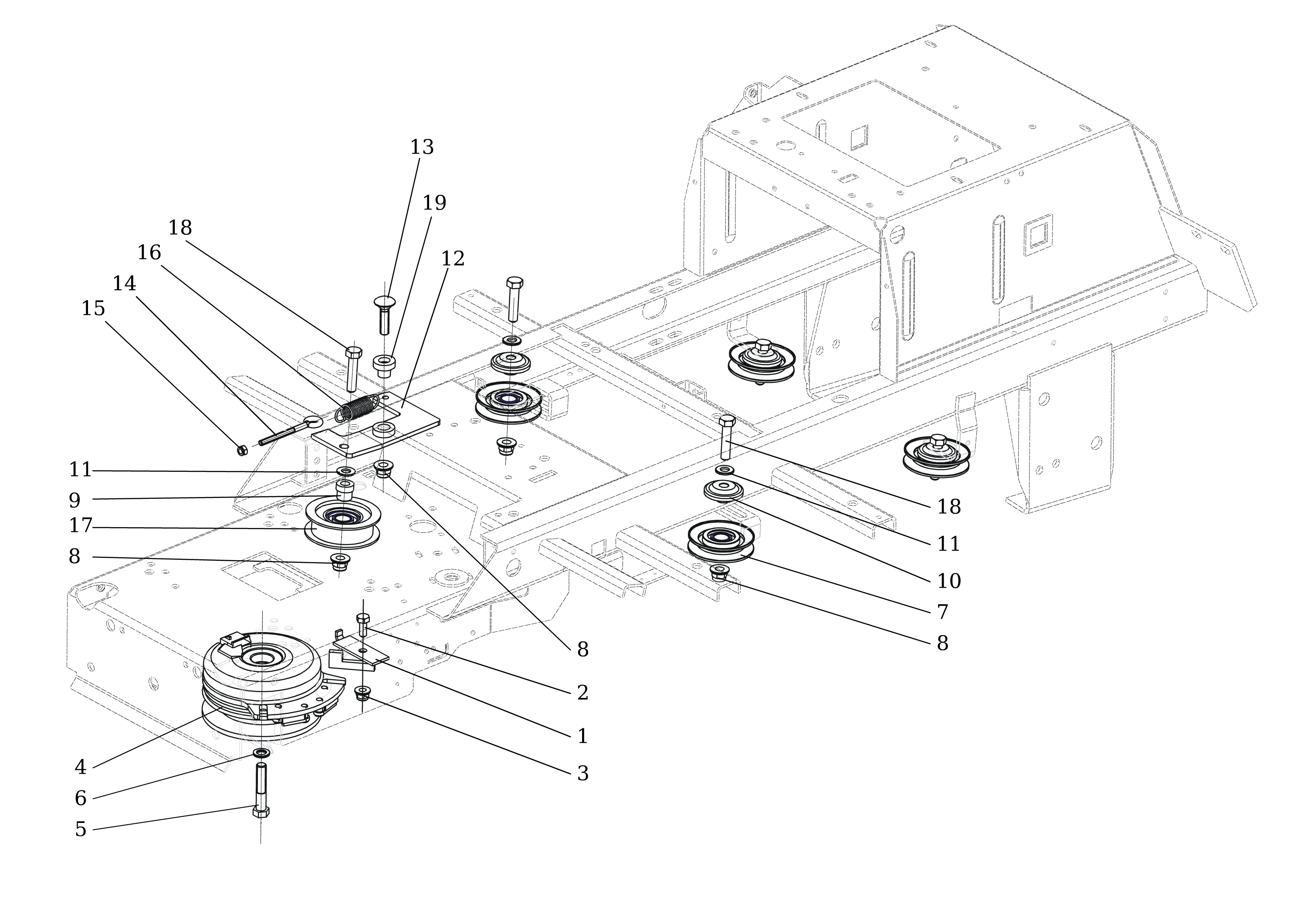

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362163 | Guide | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 3 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 4 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 5 | SGN309579509 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 9 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 10 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 11 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532913322763 | Support | Disponible | Voir la pièce |
| 13 | SGN309019529 | Vis | Disponible | Voir la pièce |
| 14 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 15 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | SGS532013412973R | Vis | Non reliée | |
| 17 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 19 | SGS532094214513 | Bague | Disponible | Voir la pièce |

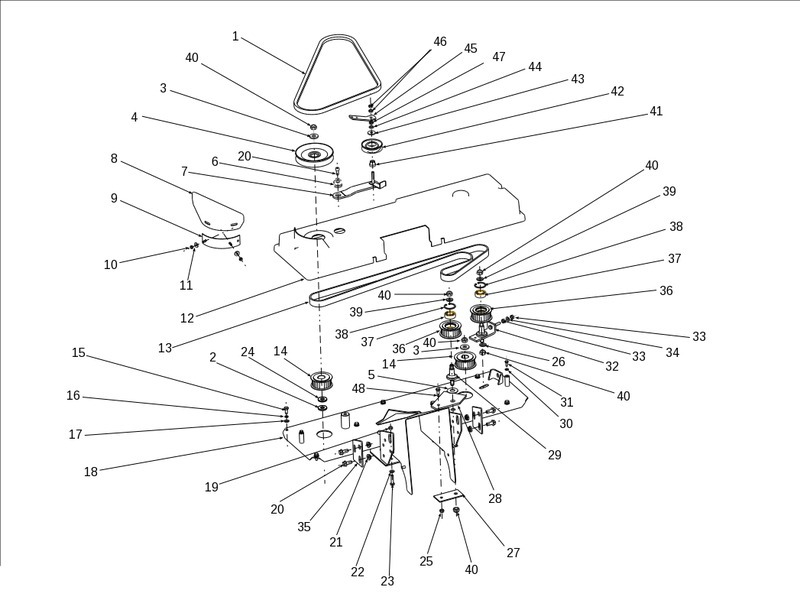

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN272731194 | Courroie | Disponible | Voir la pièce |
| 2 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532150273 | Poulie | Disponible | Voir la pièce |
| 5 | SGS532092207703 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532913422403 | Support complet | Disponible | Voir la pièce |
| 8 | SGN532150559 | Couvercle | Disponible | Voir la pièce |
| 9 | SGS532985402733 | Joint | Disponible | Voir la pièce |
| 10 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN532150328 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN272211007 | Courroie | Disponible | Voir la pièce |
| 14 | SGN532150861 | Poulie | Disponible | Voir la pièce |
| 14 | SGN532150861 | Poulie | Disponible | Voir la pièce |
| 15 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18 | SGS532985423483 | Plaquette | Disponible | Voir la pièce |
| 19 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 20 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 21 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 24 | SGN311219497 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 26 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532092303963 | Support | Disponible | Voir la pièce |
| 28 | SGS532096303973 | Support | Disponible | Voir la pièce |
| 29 | SG532993122713 | Pivot | Disponible | Voir la pièce |
| 30 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGS532914412323 | Ecrou | Disponible | Voir la pièce |
| 33 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 33 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 34 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 35 | SGS532113308933 | Plaquette | Disponible | Voir la pièce |
| 36 | SGN532150837 | Poulie | Disponible | Voir la pièce |
| 36 | SGN532150837 | Poulie | Disponible | Voir la pièce |
| 37 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 37 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 38 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 38 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 39 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 39 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 41 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 42 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 43 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 44 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 45 | SGS532113402353 | Levier | Disponible | Voir la pièce |
| 46 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 48 | SGN309503512 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN321841088 | Bouchon | Disponible | Voir la pièce |
| 2 | SGS532913424343 | Support | Disponible | Voir la pièce |
| 3 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 4 | SGN321841088 | Bouchon | Disponible | Voir la pièce |
| 5 | SGS532013425673 | Support | Disponible | Voir la pièce |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 9 | SGN532150207 | Bande | Disponible | Voir la pièce |
| 10 | SGS532199202463 | Tuyau essence | Disponible | Voir la pièce |
| 11 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
