Vue Éclatée APACHE 92 4x4 EVO Cat.2014
Retrouvez les pièces détachées, références et repères disponibles pour APACHE 92 4x4 EVO Cat.2014.

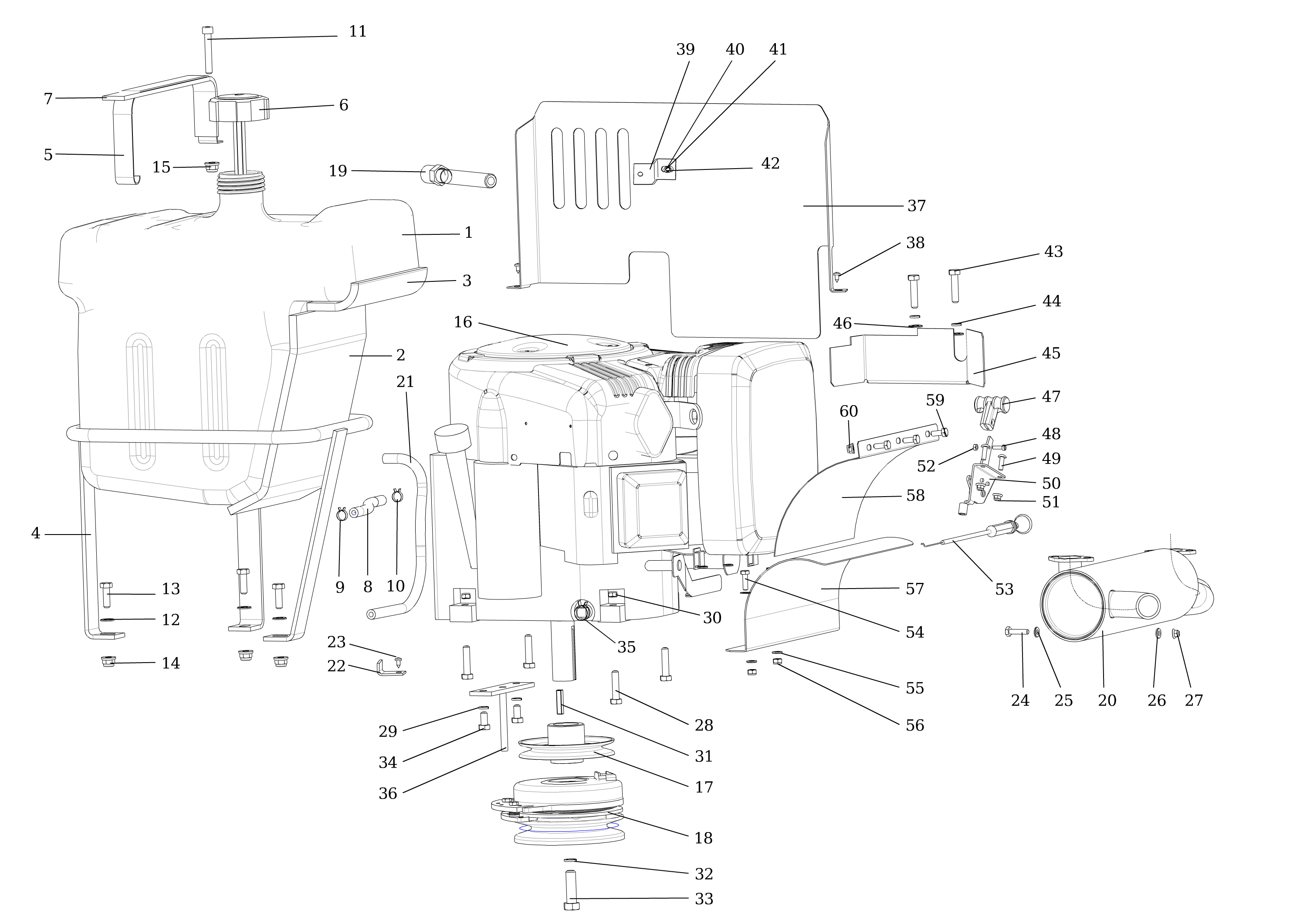

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130024 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN232901009 | Deflecteur | Disponible | Voir la pièce |
| 3 | SGN232901010 | Deflecteur | Disponible | Voir la pièce |
| 4 | SGS532913464083 | Support | Disponible | Voir la pièce |
| 5 | SGS532014422703 | Support | Disponible | Voir la pièce |
| 6 | SGN532151566 | Bouchon | Disponible | Voir la pièce |
| 7 | SGS532092304243 | Support | Disponible | Voir la pièce |
| 8 | SGS532199202383 | Flexible a carburant | Disponible | Voir la pièce |
| 9 | SGN548241017 | Fourchette | Disponible | Voir la pièce |
| 10 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 11 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 15 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 18 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 19 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 20 | SGS532927472473 | Pot | Disponible | Voir la pièce |
| 21 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 22 | SGS532113408463 | Tuyau | Disponible | Voir la pièce |
| 23 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 24 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 25 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 29 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 30 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 31 | SGN311726101 | Key | Disponible | Voir la pièce |
| 32 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 33 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 34 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 35 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 36 | SGS532913368663 | Accul | Disponible | Voir la pièce |
| 37 | SGS532085415793 | Protection | Disponible | Voir la pièce |
| 38 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 39 | SGS532113408213 | Etrier | Disponible | Voir la pièce |
| 40 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 41 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 42 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 43 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 44 | SGN311214012 | Rondelle | Disponible | Voir la pièce |
| 45 | SGS532085427063 | Couvercle | Disponible | Voir la pièce |
| 46 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 47 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 48 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 49 | SGN309251514 | Vis | Disponible | Voir la pièce |
| 50 | SGN443900103 | Levier accelerateur | Disponible | Voir la pièce |
| 51 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 52 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 53 | SGN443612014 | Levier avec câble | Disponible | Voir la pièce |
| 54 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 55 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 56 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 57 | SGS532085415633 | Couvercle | Disponible | Voir la pièce |
| 58 | SGS532085415653 | Couvercle | Disponible | Voir la pièce |
| 59 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 60 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |

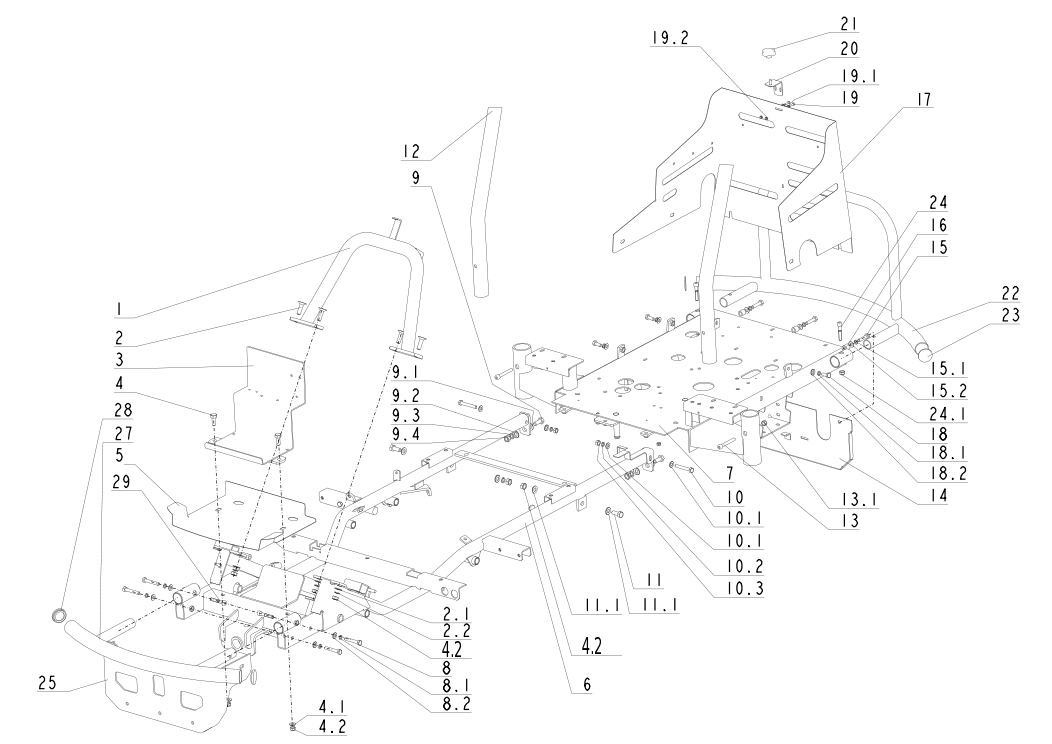

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532915462333 | Moyeu du volant | Disponible | Voir la pièce |
| 2 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 2.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 2.2 | - | N | Non reliée | |
| 3 | SGS532913462843 | Support batterie | Disponible | Voir la pièce |
| 4 | SGN309203516 | Vis | Disponible | Voir la pièce |
| 4.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 5 | SGS532085324053 | Couvercle | Disponible | Voir la pièce |
| 6 | SGS532912472293 | Châssis | Disponible | Voir la pièce |
| 7 | SGS532927962093 | Support du moteur | Disponible | Voir la pièce |
| 8 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9.2 | - | N | Non reliée | |
| 9.3 | - | N | Non reliée | |
| 9.4 | - | N | Non reliée | |
| 10 | SGN309019533R | Vis | Non reliée | |
| 10.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 10.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532085427423 | Châssis | Disponible | Voir la pièce |
| 13 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGS532985423393 | Couverture | Disponible | Voir la pièce |
| 15 | SGN309203530 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 15.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGS532195203473 | Bague | Disponible | Voir la pièce |
| 17 | SGS532085415663 | Capot arrière | Disponible | Voir la pièce |
| 18 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 18.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309203543 | Vis | Disponible | Voir la pièce |
| 19.1 | SGN311210506 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 20 | SGS532913302813 | Support complet | Disponible | Voir la pièce |
| 21 | SGN532150980 | Commande | Disponible | Voir la pièce |
| 22 | SGS532918462313 | Pare-chocs | Disponible | Voir la pièce |
| 23 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 24 | SGS532013412973R | Vis | Non reliée | |
| 24.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 25 | SGS532085415783 | Protection | Disponible | Voir la pièce |
| 27 | SGS532918462323 | Pare-chocs | Disponible | Voir la pièce |
| 28 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 29 | SGS532013412973R | Vis | Non reliée |

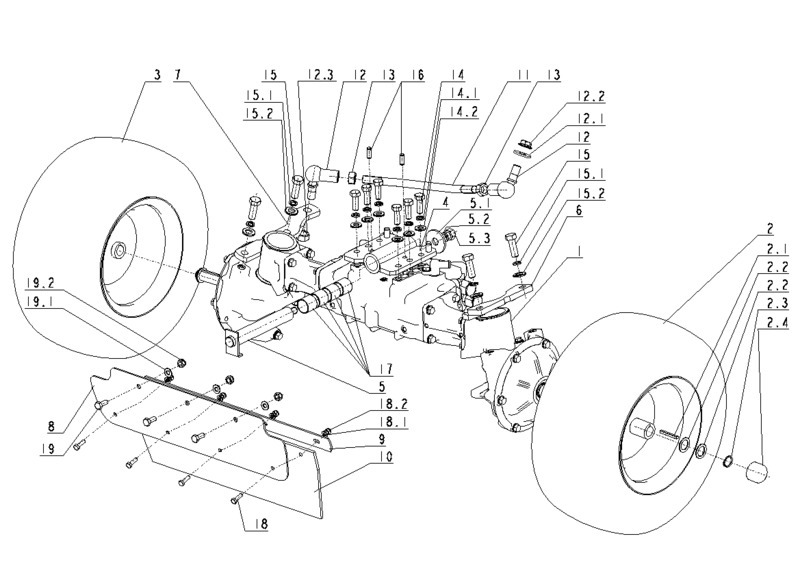

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | SGN532940177 | Roue avant | Disponible | Voir la pièce |
| 2.1 | SGN311726098 | Clavette | Non reliée | |
| 2.2 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 2.2 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 2.3 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 2.4 | SGN532150753 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN532940178 | Roue avant | Disponible | Voir la pièce |
| 4 | SGS532916262253 | Protection | Disponible | Voir la pièce |
| 5 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 5.1 | - | N | Non reliée | |
| 5.2 | - | N | Non reliée | |
| 5.3 | - | N | Non reliée | |
| 6 | - | N | Non reliée | |
| 7 | - | N | Non reliée | |
| 8 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 10 | SGN273192019 | Couvercle | Disponible | Voir la pièce |
| 11 | SG532080102823 | Bielle | Non reliée | |
| 12 | SGN442073024 | Joint | Disponible | Voir la pièce |
| 12 | SGN442073024 | Joint | Disponible | Voir la pièce |
| 12.1 | SGN311219517 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311150512 | Ecrou | Disponible | Voir la pièce |
| 12.3 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 14.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 14.2 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 15 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 15.1 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 15.2 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 15.2 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311515079 | Goupille | Disponible | Voir la pièce |
| 17 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 18 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 18.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 18.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 19.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

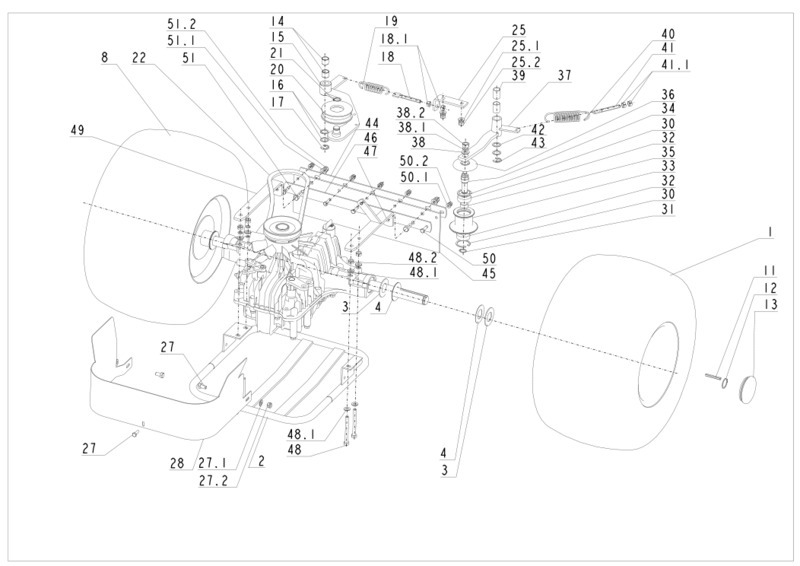

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532940176 | Roue arrière | Disponible | Voir la pièce |
| 2 | SG532913463143 | Protection | Disponible | Voir la pièce |
| 3 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532940149 | Roue | Disponible | Voir la pièce |
| 11 | SGS532092312203 | Clavette | Disponible | Voir la pièce |
| 12 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 13 | SGN532151655 | Couvercle | Non reliée | |
| 14 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 15 | SGS532913463133 | Support | Disponible | Voir la pièce |
| 16 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 17 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 18 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 18.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 20 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 21 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 22 | SGN272731214 | Courroie v | Disponible | Voir la pièce |
| 25 | SG532113404613 | Support | Disponible | Voir la pièce |
| 25.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 25.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 27 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 27.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 28 | SG532085415773 | Deflecteur | Disponible | Voir la pièce |
| 30 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 30 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 31 | SGN311733005 | Bague | Disponible | Voir la pièce |
| 32 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 32 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 33 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 34 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 35 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 36 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 37 | SGS532913463193 | Support | Disponible | Voir la pièce |
| 38 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 38.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 38.2 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 40 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 41 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 41.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 43 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 44 | SG532015312063 | Barre | Disponible | Voir la pièce |
| 45 | SGN273192017 | Deflecteur | Disponible | Voir la pièce |
| 46 | SG532015312073 | Barre | Disponible | Voir la pièce |
| 47 | SG532992462023 | Rondelle | Disponible | Voir la pièce |
| 48 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 48.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 48.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 48.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 49 | SG532092402553 | Rondelle | Disponible | Voir la pièce |
| 50 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 50.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 50.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 51 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 51.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 51.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

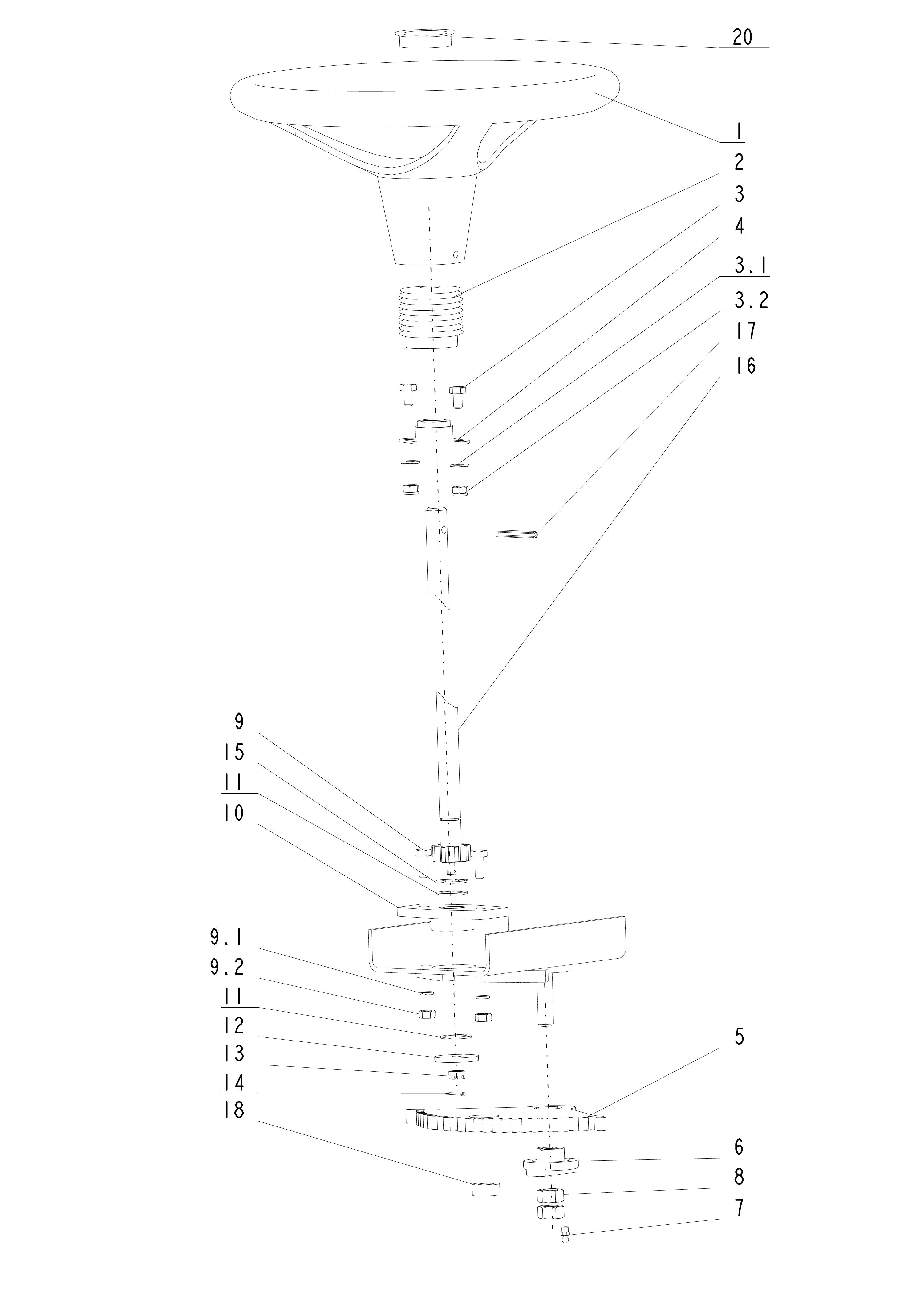

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 2 | SGN273124013 | Protection | Disponible | Voir la pièce |
| 3 | SGN309203538 | Vis | Disponible | Voir la pièce |
| 3.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 3.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 5 | SGS532033322123 | Segment | Disponible | Voir la pièce |
| 6 | SGS532080272043 | Camme | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 8 | SGN311150513 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 9.1 | - | N | Non reliée | |
| 9.2 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGS532938703453 | Roulement | Disponible | Voir la pièce |
| 11 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532092207933 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311121513 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 15 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 16 | SGS532938252063 | Pignon | Disponible | Voir la pièce |
| 17 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532080202883 | Entretoise | Disponible | Voir la pièce |
| 20 | SGN532151106 | Couvercle | Disponible | Voir la pièce |

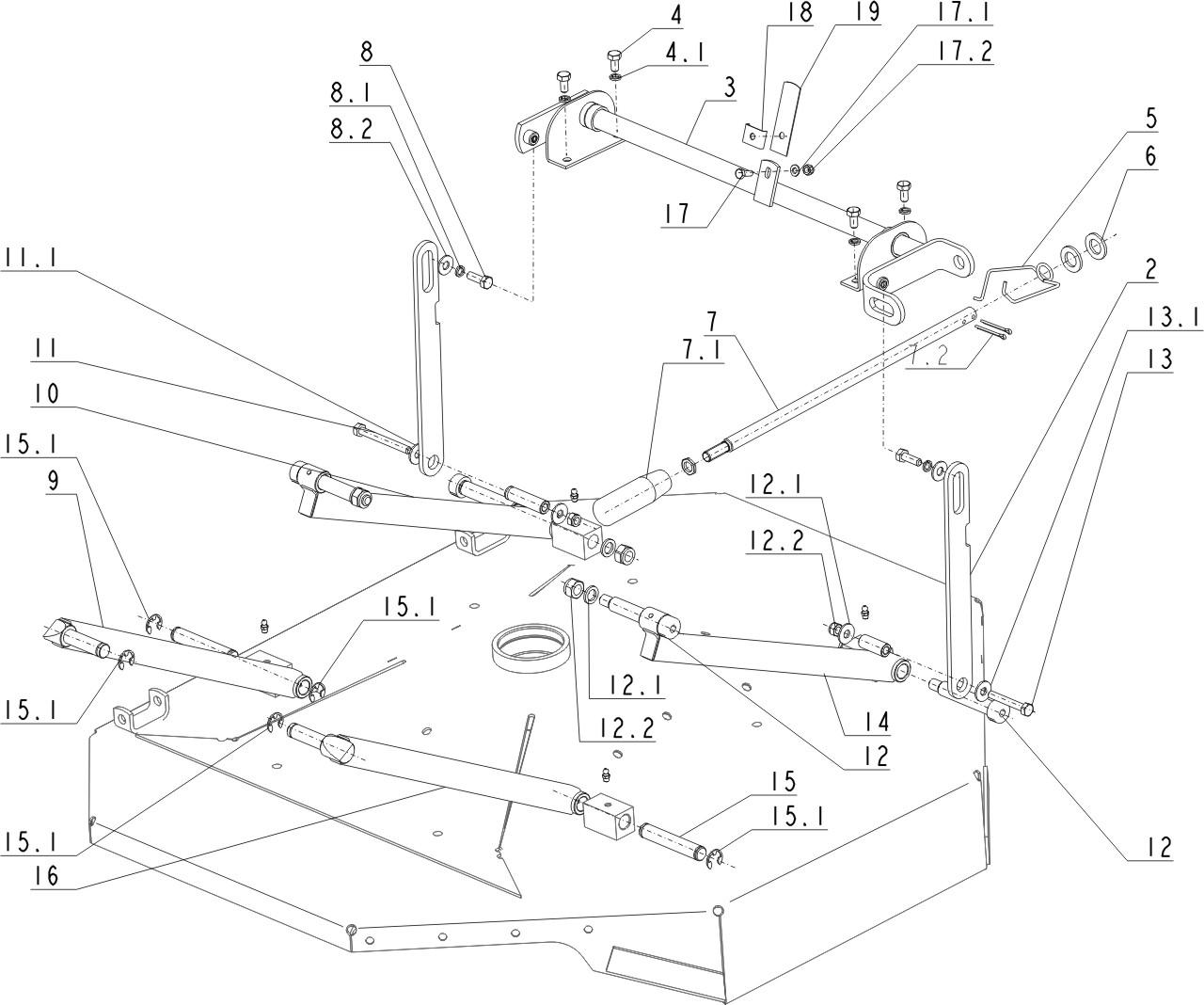

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGS532080312313 | Levier de regulation | Disponible | Voir la pièce |
| 3 | SGS532980702173 | Commande de coupe | Disponible | Voir la pièce |
| 4 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 4.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 6 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 7.1 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 7.2 | SGN311338524 | Axe | Disponible | Voir la pièce |
| 8 | SGN309203517 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 10 | SGS532980365243 | Bras de levage | Disponible | Voir la pièce |
| 11 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 12 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 12.1 | SGN311210533 | Rondelle | Disponible | Voir la pièce |
| 12.1 | SGN311210533 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 12.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN309201518 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532980365383 | Bras de levage | Disponible | Voir la pièce |
| 15 | SGS532193103673 | Pivot | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 16 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 17 | SGN309203501 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGS532092412463 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532097302223 | Ressort | Disponible | Voir la pièce |

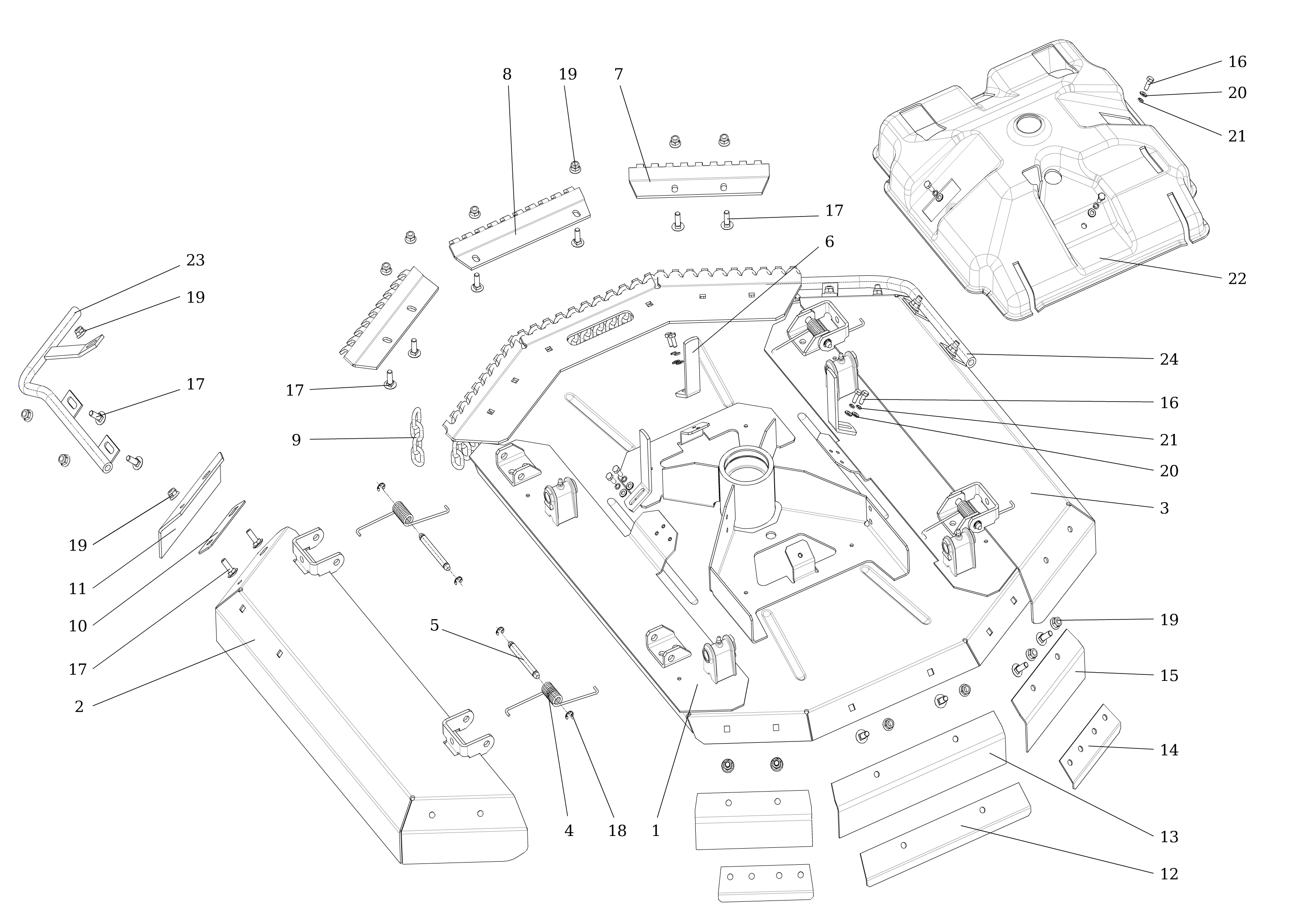

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472303R | Couvercle | Non reliée | |
| 2 | SGS532985423883 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985423893 | Couverture | Disponible | Voir la pièce |
| 4 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 5 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 6 | SGS532014409283 | Limiteur | Disponible | Voir la pièce |
| 7 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 8 | SGS532113415733 | Protection | Disponible | Voir la pièce |
| 9 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 10 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 11 | SGN273192050 | Protection | Disponible | Voir la pièce |
| 12 | SGS532113408383 | Protection | Disponible | Voir la pièce |
| 13 | SGN273192051 | Protection | Disponible | Voir la pièce |
| 14 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 15 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 16 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 18 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 20 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN532151226 | Couvercle | Disponible | Voir la pièce |
| 23 | SGS532913452333R | Securite | Non reliée | |
| 24 | SGS532913452343R | Securite | Non reliée |

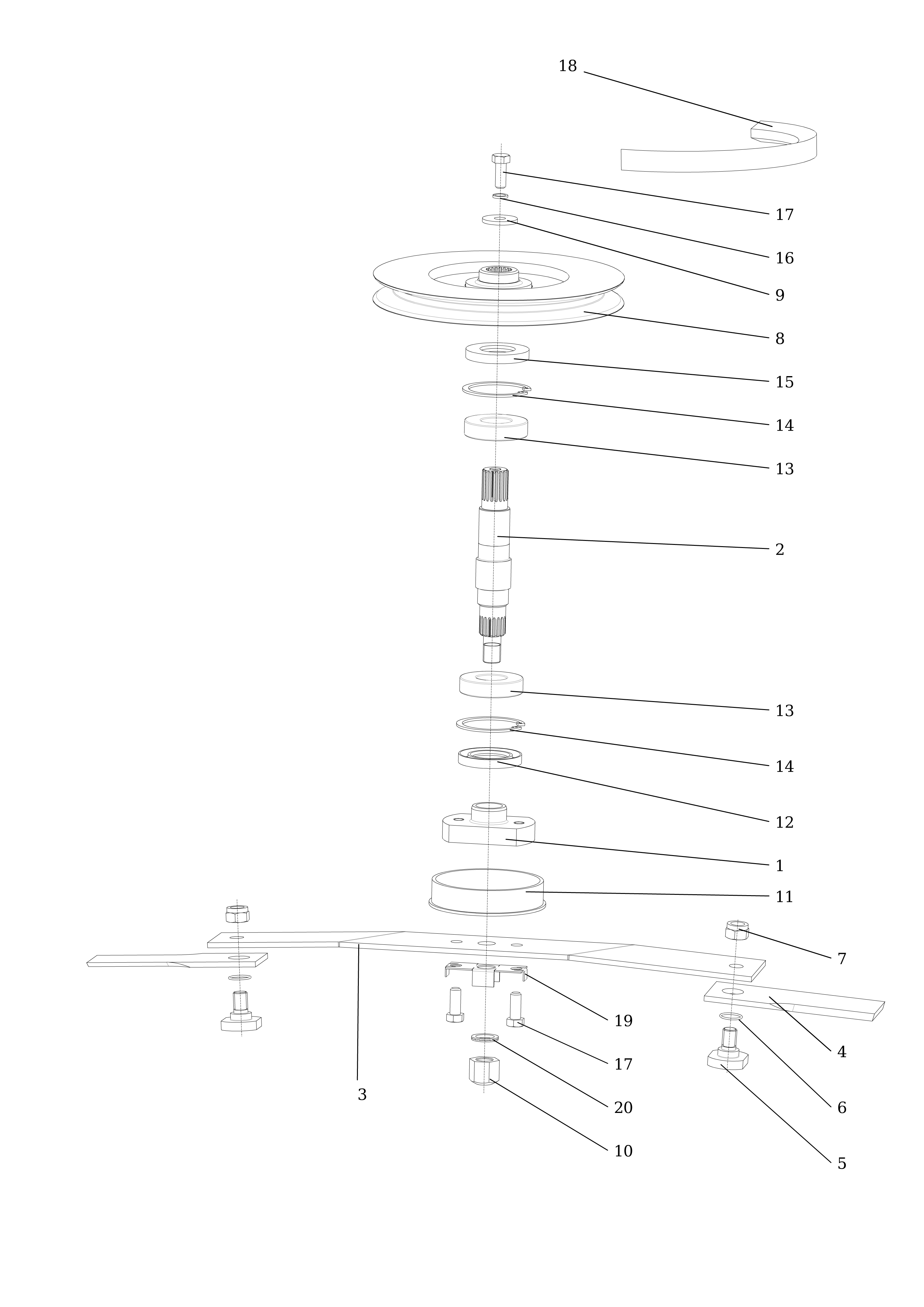

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532098212433 | Flasque | Disponible | Voir la pièce |
| 2 | SGS532038152193 | Arbre | Disponible | Voir la pièce |
| 3 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 4 | SGS532950602033R | Kit lames | Non reliée | |
| 5 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 6 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 7 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 8 | SGS532033252233R | Poulie | Non reliée | |
| 9 | SGS532092207873 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN273521178 | Joint | Disponible | Voir la pièce |
| 13 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 13 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 14 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 14 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 15 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 16 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 17 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 18 | SGN272731213 | Courroie | Disponible | Voir la pièce |
| 18 | SGN272731272R | Courroie | Non reliée | |
| 19 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 20 | SGN311219514 | Rondelle | Disponible | Voir la pièce |

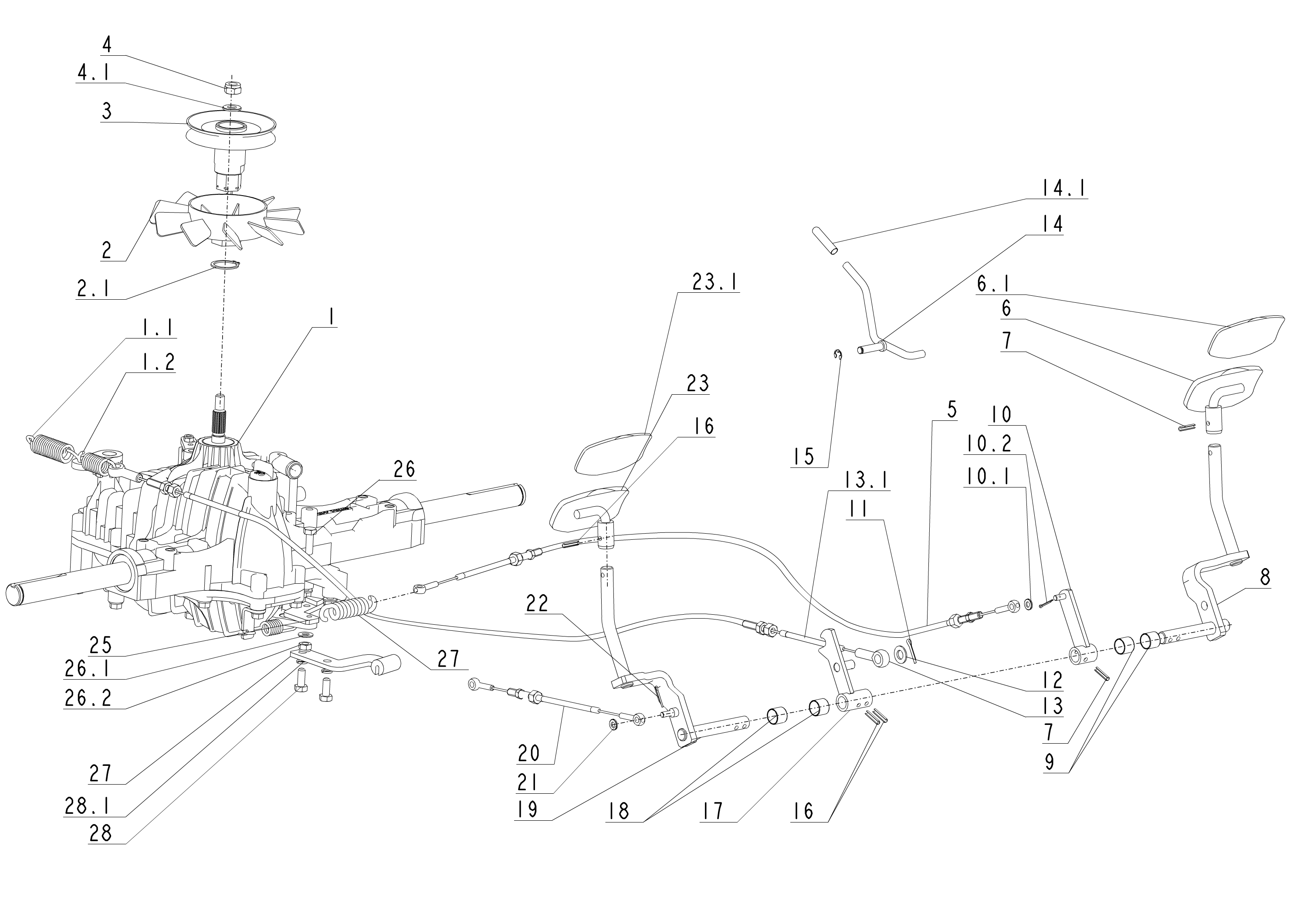

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991058R | Transmission | Non reliée | |
| 1.1 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 1.2 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 2 | SGS532075412033 | Ventilateur | Disponible | Voir la pièce |
| 2.1 | SGN311733016 | Bague | Disponible | Voir la pièce |
| 3 | SGS532933252873 | Poulie | Disponible | Voir la pièce |
| 4 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 4.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN443900119 | Gaine du type bowden | Disponible | Voir la pièce |
| 6 | SGS532980463173 | Pedale | Disponible | Voir la pièce |
| 6.1 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 7 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 7 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 8 | SGS532980463303 | Pedale | Disponible | Voir la pièce |
| 9 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 10 | SGS532929362183 | Moyeu | Disponible | Voir la pièce |
| 10.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 10.2 | SGN311338532 | Goupille | Disponible | Voir la pièce |
| 11 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 12 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN443900121 | Cable | Disponible | Voir la pièce |
| 13.1 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 14 | SGS532980463353 | Frein | Disponible | Voir la pièce |
| 14.1 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 16 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 16 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532980463233 | Levier complet | Disponible | Voir la pièce |
| 18 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 19 | SGS532980463293 | Pedale de frein | Disponible | Voir la pièce |
| 20 | SGN443900120 | Gaine du type bowden | Disponible | Voir la pièce |
| 21 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311338532 | Goupille | Disponible | Voir la pièce |
| 23 | SGS532980463183 | Pedale | Disponible | Voir la pièce |
| 23.1 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 25 | SGS532980365163 | Pied | Disponible | Voir la pièce |
| 26 | SGN309203517 | Vis | Disponible | Voir la pièce |
| 26.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 27 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 28 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 28.1 | SGN311214502 | Washer | Disponible | Voir la pièce |

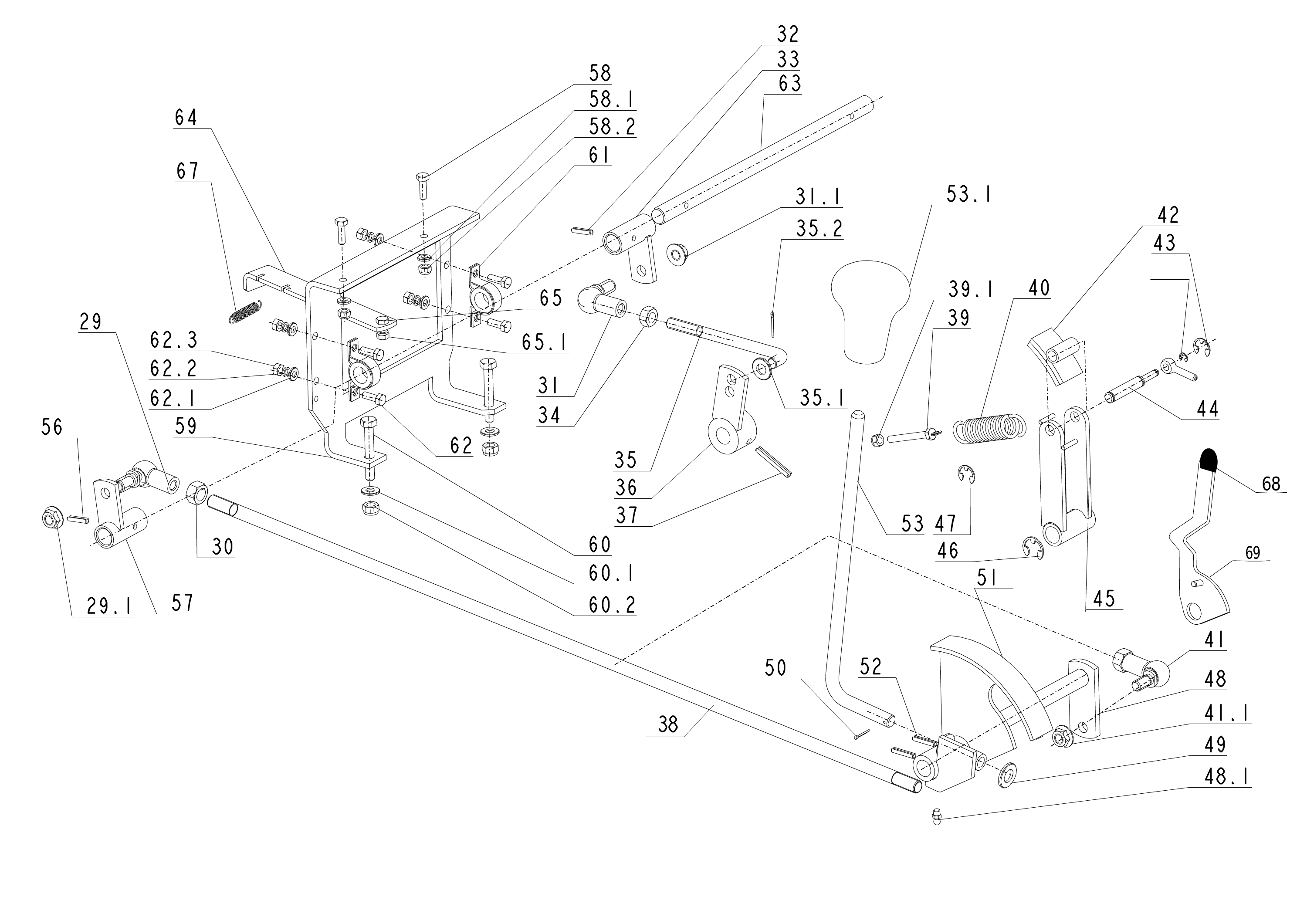

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 29 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 29.1 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 31.1 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 33 | SGS532929362143 | Moyeu | Disponible | Voir la pièce |
| 34 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN532150496 | Entretoise | Disponible | Voir la pièce |
| 35.1 | - | N | Non reliée | |
| 35.2 | - | N | Non reliée | |
| 36 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 37 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 38 | SGN532150426 | Barre | Disponible | Voir la pièce |
| 39 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 39.1 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 40 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 41 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 41.1 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 42 | SGS532917722013 | Joint | Disponible | Voir la pièce |
| 43 | SGN311732001 | Bague de protection | Disponible | Voir la pièce |
| 44 | SGS532193103723 | Pivot | Disponible | Voir la pièce |
| 45 | SGS532929362203 | Moyeu | Disponible | Voir la pièce |
| 46 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 47 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 48 | SGS532993362853 | Pivot | Disponible | Voir la pièce |
| 48.1 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 49 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 50 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 51 | SGS532929462083 | Moyeu | Disponible | Voir la pièce |
| 52 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 53 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 53.1 | SGN532150341 | Poignee | Disponible | Voir la pièce |
| 56 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 57 | SGS532929362193 | Etau | Disponible | Voir la pièce |
| 58 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 58.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 58.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 59 | SGS532113413943 | Support | Disponible | Voir la pièce |
| 60 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 60.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 60.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 61 | SGN324196021 | Roulement | Disponible | Voir la pièce |
| 62 | SGN309503557 | Vis | Disponible | Voir la pièce |
| 62.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 62.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 62.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 63 | SGS532038102793 | Commande | Disponible | Voir la pièce |
| 64 | SGS532080402913 | Entretoise | Disponible | Voir la pièce |
| 65 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 65.1 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 68 | SGN532151107 | Couvercle | Disponible | Voir la pièce |
| 69 | SGS532914322533 | Levier | Disponible | Voir la pièce |

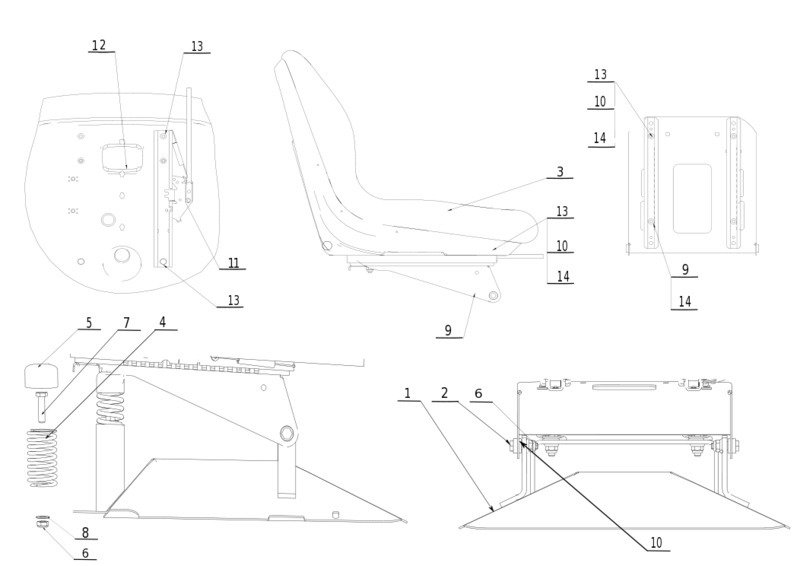

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985478023 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532090164623 | Vis | Disponible | Voir la pièce |
| 3 | SGN532151217 | Siege | Disponible | Voir la pièce |
| 4 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 5 | SGN532151103 | Bouchon | Disponible | Voir la pièce |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN309203564 | Vis | Disponible | Voir la pièce |
| 8 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532918473233 | Siege | Disponible | Voir la pièce |
| 9 | SGS532918473233 | Siege | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN532150562 | Mecanisme | Disponible | Voir la pièce |
| 12 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |

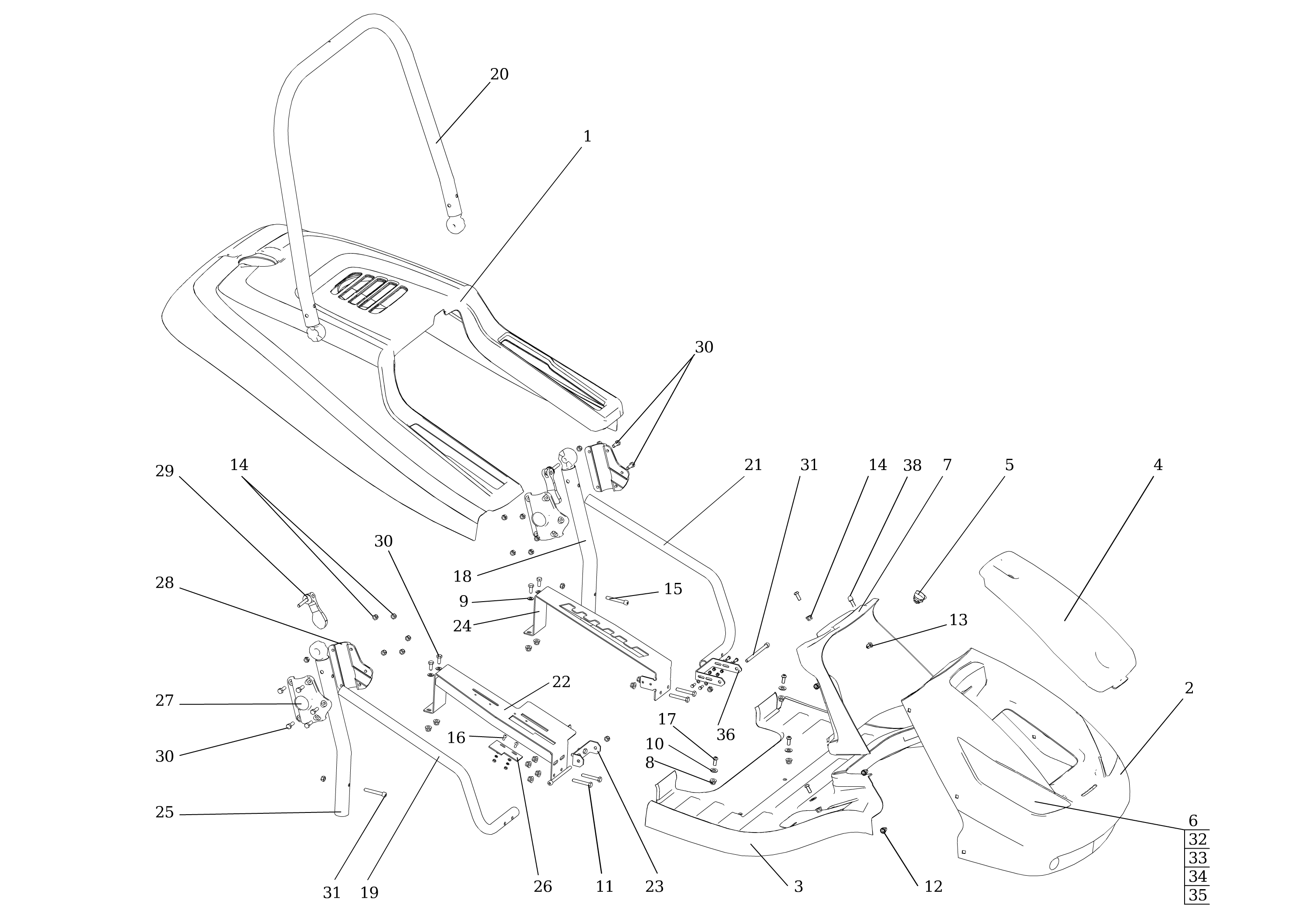

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151111 | Capot | Disponible | Voir la pièce |
| 2 | SGN532151112 | Capot | Disponible | Voir la pièce |
| 3 | SGN532151113 | Plancher | Disponible | Voir la pièce |
| 4 | 68120042 | Capot moteur | Disponible | Voir la pièce |
| 5 | SGN549761001 | Commande | Disponible | Voir la pièce |
| 6 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 7 | SGN532151175 | Panneau | Disponible | Voir la pièce |
| 8 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 12 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 13 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503575 | Vis | Disponible | Voir la pièce |
| 17 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 18 | SGS532985423833 | Châssis | Disponible | Voir la pièce |
| 19 | SGS532013425593 | Poignee | Disponible | Voir la pièce |
| 20 | SGS532985423853 | Châssis | Disponible | Voir la pièce |
| 21 | SGS532013425603 | Poignee | Disponible | Voir la pièce |
| 22 | SGS532913463323 | Support | Disponible | Voir la pièce |
| 23 | SGS532913413253 | Support | Disponible | Voir la pièce |
| 24 | SGN532150980 | Commande | Disponible | Voir la pièce |
| 25 | SGS532985423843 | Châssis | Disponible | Voir la pièce |
| 26 | SGS532080302843 | Pied | Disponible | Voir la pièce |
| 27 | SGN532151104 | Raccord | Disponible | Voir la pièce |
| 28 | SGN532151105 | Raccord | Disponible | Voir la pièce |
| 29 | SGN532151102 | Came | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 31 | SGN309543524 | Vis | Disponible | Voir la pièce |
| 31 | SGN309543524 | Vis | Disponible | Voir la pièce |
| 32 | SGN532151134 | Lunettes pour phare | Disponible | Voir la pièce |
| 33 | SGN532151135 | Support pour phare | Disponible | Voir la pièce |
| 34 | SGN532151136 | Kit phare | Disponible | Voir la pièce |
| 35 | SGN347224008 | Ampoule | Disponible | Voir la pièce |
| 36 | SGS532113415343 | Support | Disponible | Voir la pièce |
| 38 | SGN341271171 | Indicateur | Disponible | Voir la pièce |

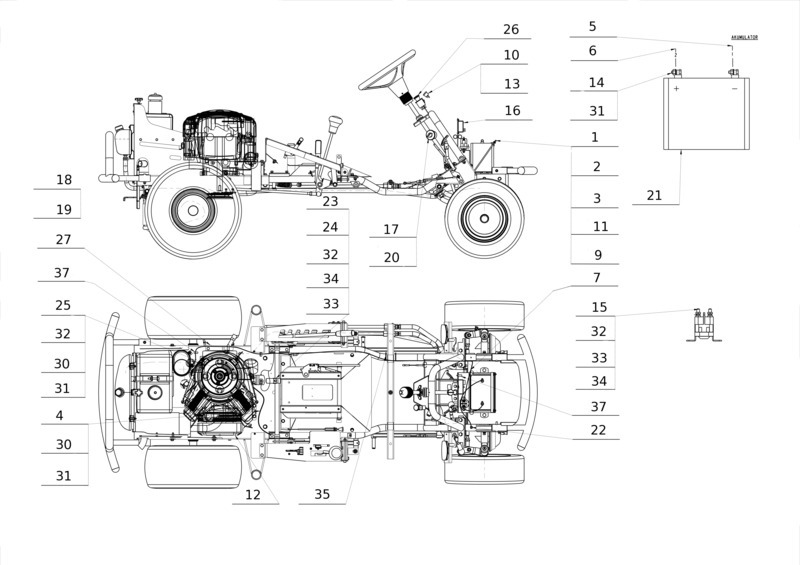

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 2 | SGN273192028 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 4 | SGN341271058 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 7 | SGN341271158 | Cable | Disponible | Voir la pièce |
| 9 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 13 | SGN283292733 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 15 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 16 | SGN341271160 | Carte electronique | Disponible | Voir la pièce |
| 17 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 18 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 19 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 21 | SGN346211009R | Batterie | Non reliée | |
| 22 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 23 | SGS532097302223 | Ressort | Disponible | Voir la pièce |
| 24 | SGS532092412463 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532113413963 | Interrupteur | Disponible | Voir la pièce |
| 26 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 27 | SGS532913462783 | Support | Disponible | Voir la pièce |
| 30 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 33 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 34 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 35 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 37 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 37 | SGN532150211 | Charniere | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

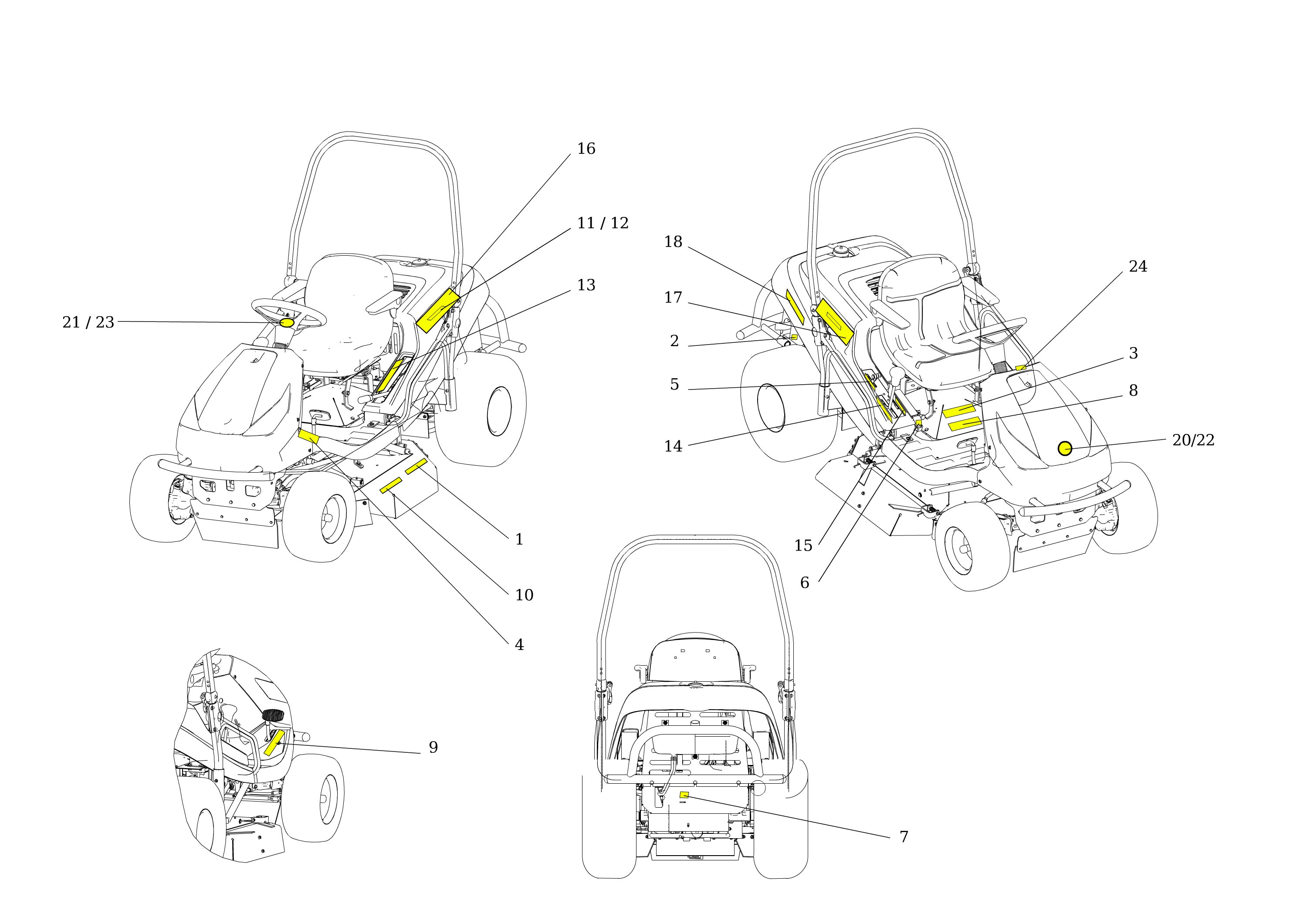

| 1 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292408 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292409 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292414 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283293164 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | SGN283292518 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN283292751 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292752 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292753 | Etiquette | Disponible | Voir la pièce |
| 16 | SGN283292761 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292762 | Etiquette | Disponible | Voir la pièce |
| 18 | SGN283292763 | Etiquette | Disponible | Voir la pièce |
| 20 | SGN283292765 | Etiquette | Disponible | Voir la pièce |
| 21 | SGN283292766 | Etiquette | Disponible | Voir la pièce |
| 22 | - | N | Non reliée | |
| 23 | - | N | Non reliée | |
| 24 | SGN283292795 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150962 | Tuyau | Disponible | Voir la pièce |
| 2 | SGN532150963 | Tuyau | Disponible | Voir la pièce |
| 3 | SGN336681011 | Raccord | Disponible | Voir la pièce |
| 4 | SGN336631106 | Tuyau flexible | Disponible | Voir la pièce |
| 5 | SGN336631107 | Tuyau flexible | Disponible | Voir la pièce |
| 6 | SGN336681010 | Connecteur | Disponible | Voir la pièce |
| 7 | SGN532150766 | Goupille | Disponible | Voir la pièce |
| 8 | SGN336631108 | Tuyau flexible | Disponible | Voir la pièce |
| 9 | SGS532082204203 | Tuyau flexible | Disponible | Voir la pièce |
| 10 | SGS532082204213 | Tuyau flexible | Disponible | Voir la pièce |
| 11 | SGS532082204223 | Tuyau flexible | Disponible | Voir la pièce |
| 12 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 13 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN232130017 | Reservoir | Disponible | Voir la pièce |
| 16 | SGN532151101 | Connecteur | Disponible | Voir la pièce |
| 17 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 18 | SGN336681014 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN336681015 | Tuyau | Disponible | Voir la pièce |
| 21 | SGN532991060 | Tuyau | Disponible | Voir la pièce |
| 22 | SGN548241022 | Bande | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 2 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 3 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 4 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN341271160 | Carte electronique | Disponible | Voir la pièce |
| 7 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 8 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 9 | SGN341271171 | Indicateur | Disponible | Voir la pièce |
| 10 | SGN341271158 | Cable | Disponible | Voir la pièce |
| 11 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532038103103 | Arbre | Disponible | Voir la pièce |
| 2 | S532913322993 | Bras sup. | Disponible | Voir la pièce |
| 3 | S532913303243 | Suspension gauche | Disponible | Voir la pièce |
| 4 | S532913303233 | Suspension droite | Disponible | Voir la pièce |
| 5 | S532913323013 | Plaque suspension gauche | Disponible | Voir la pièce |
| 6 | S532913323003 | Plaque suspension droite | Disponible | Voir la pièce |
| 7 | S532980442553 | Levier de relavage | Disponible | Voir la pièce |
| 8 | S532993112543 | Axe | Disponible | Voir la pièce |
| 9 | N315238041 | Goupille | Disponible | Voir la pièce |
| 10 | N309530512 | Vis | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 12 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 13 | N309503556 | Vis | Disponible | Voir la pièce |
| 14 | S532913322983 | Crochet | Disponible | Voir la pièce |
| 15 | N311732008 | Goupille | Disponible | Voir la pièce |
| 16 | N532150305 | Pommeau | Disponible | Voir la pièce |
| 17 | N315238051 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 21 | SG00000070490 | Complète entretoise | Disponible | Voir la pièce |
| 22 | SG00000070491 | Pivot (tirant) | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 24 | SG00000070493 | Pivot (tirant) | Disponible | Voir la pièce |
| 25 | SGS00000070565 | Tringle direction | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
