Vue Éclatée ARTIK 52
Retrouvez les pièces détachées, références et repères disponibles pour ARTIK 52.

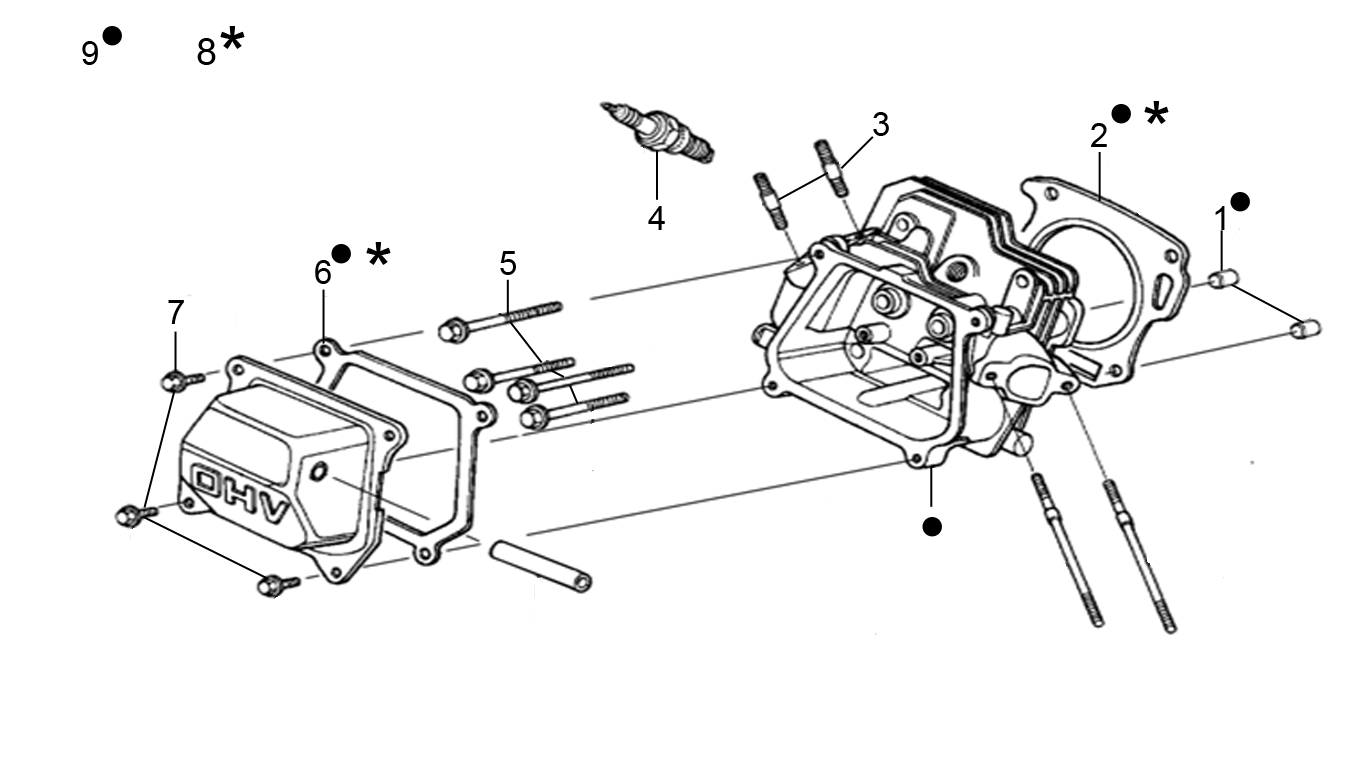

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150619 | Joint | Disponible | Voir la pièce |
| 3 | L66150324 | Goujon | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 6 | L66150476 | Joint | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150620 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150620 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150620 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150621 | Tête cylindre | Disponible | Voir la pièce |

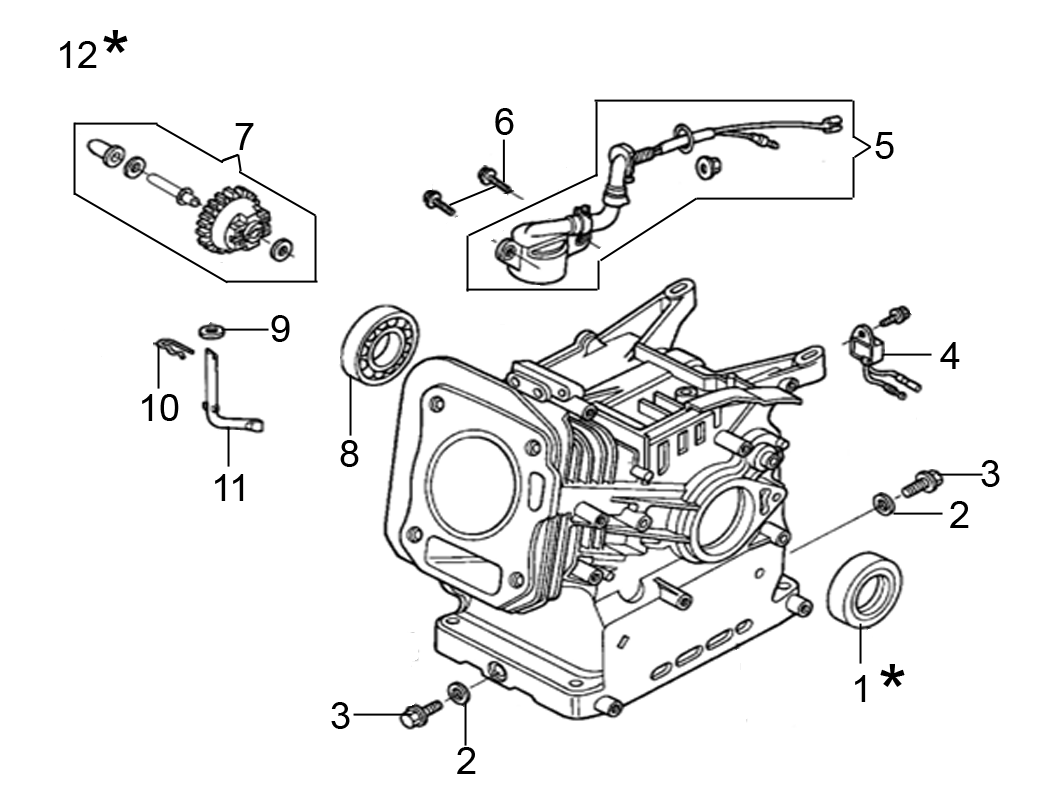

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150478 | Bague | Disponible | Voir la pièce |
| 2 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150352 | Vis | Disponible | Voir la pièce |
| 3 | L66150352 | Vis | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 5 | L66150623 | Bouchon de niveau huile | Disponible | Voir la pièce |
| 6 | L66150322 | Vis | Disponible | Voir la pièce |
| 7 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 8 | L66150355 | Roulement | Disponible | Voir la pièce |
| 9 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150353 | Goupille | Disponible | Voir la pièce |
| 11 | L66150302 | Axe | Disponible | Voir la pièce |
| 12 | L66150620 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150620 | Kit joints | Disponible | Voir la pièce |

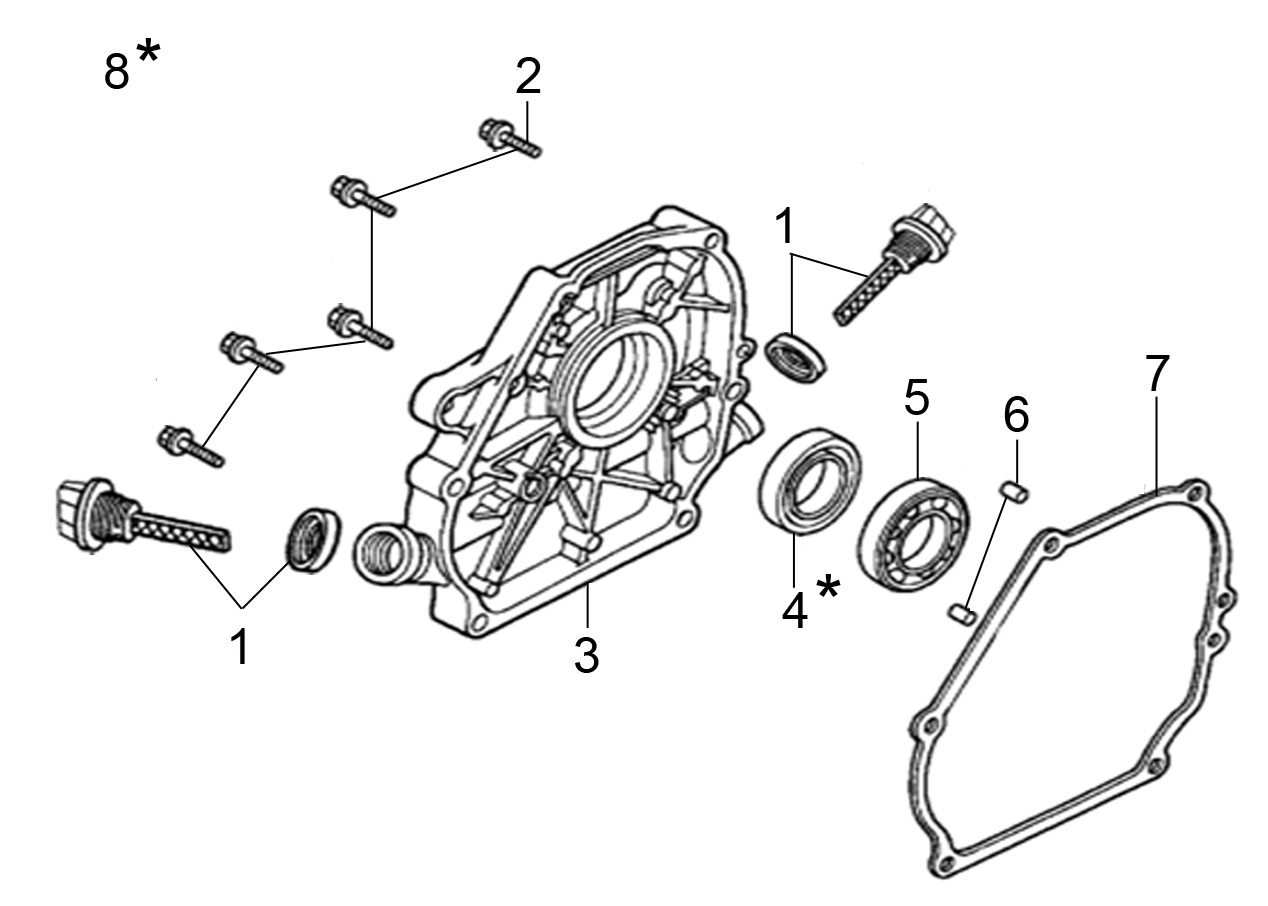

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 3 | L66150625 | Couvercle subassment | Disponible | Voir la pièce |
| 4 | L66150481 | Bague | Disponible | Voir la pièce |
| 5 | L66150355 | Roulement | Disponible | Voir la pièce |
| 6 | L66150357 | Goupille | Disponible | Voir la pièce |
| 7 | L66150626 | Joint | Disponible | Voir la pièce |
| 8 | L66150620 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150620 | Kit joints | Disponible | Voir la pièce |

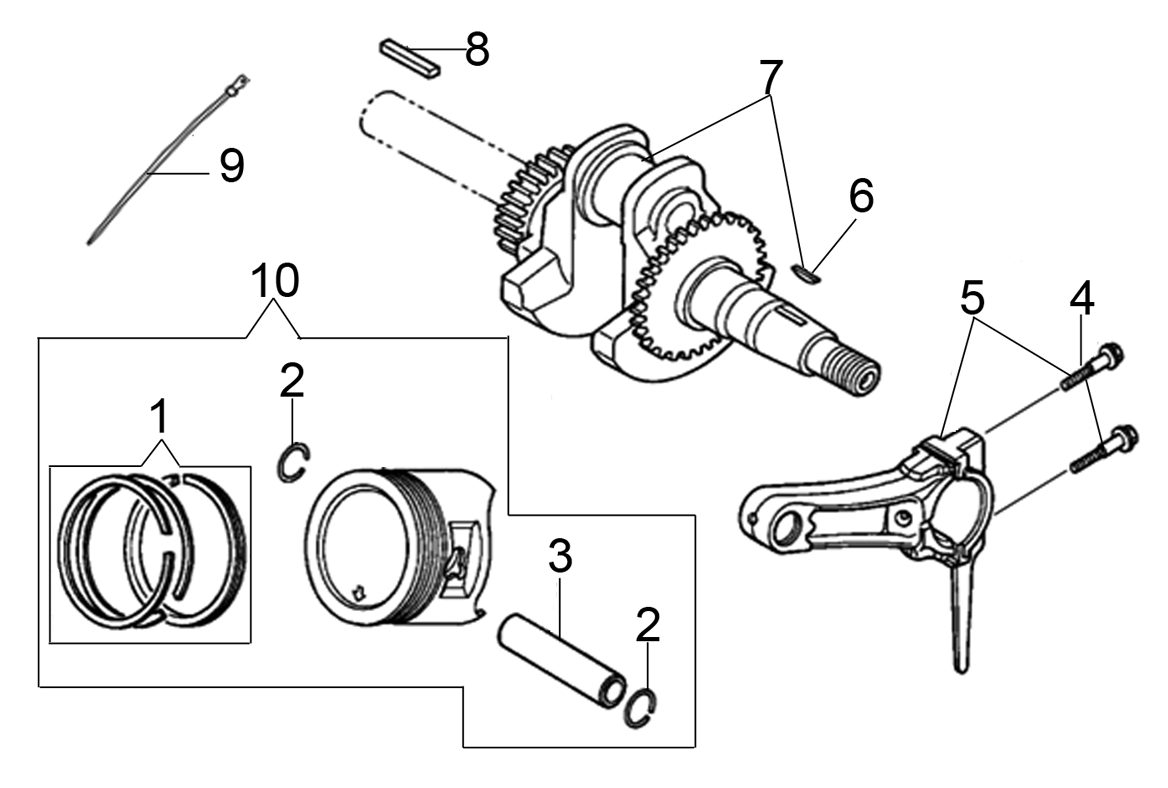

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150628 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 3 | L66150077 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 5 | L66150629 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150081 | Clavette | Disponible | Voir la pièce |
| 7 | L66150630 | Arbre | Disponible | Voir la pièce |
| 8 | L66150631 | Clavette | Disponible | Voir la pièce |
| 9 | L66150505 | Clip | Disponible | Voir la pièce |
| 10 | L66150632 | Piston complet | Disponible | Voir la pièce |

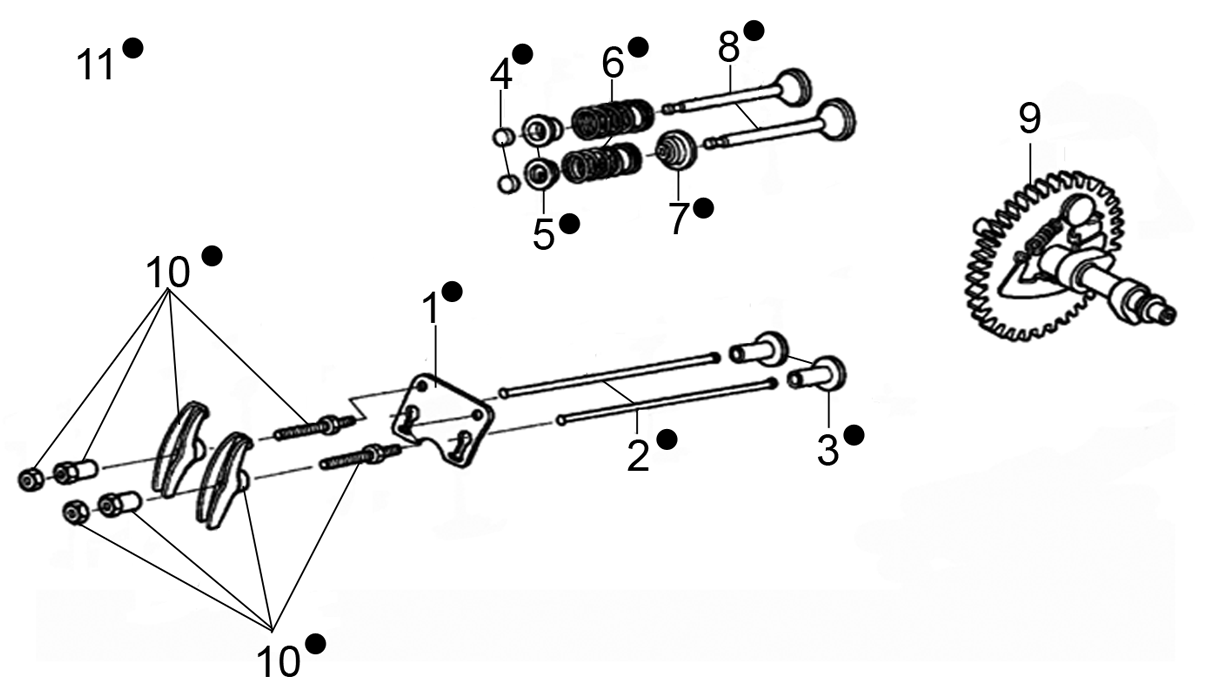

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 2 | L66150285 | Tige | Disponible | Voir la pièce |
| 3 | L66150403 | Guide | Disponible | Voir la pièce |
| 4 | L66150364 | Soupape | Disponible | Voir la pièce |
| 5 | L66150365 | Bague | Disponible | Voir la pièce |
| 6 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150484 | Guide | Disponible | Voir la pièce |
| 8 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 9 | L66150633 | Arbre compl. | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150621 | Tête cylindre | Disponible | Voir la pièce |

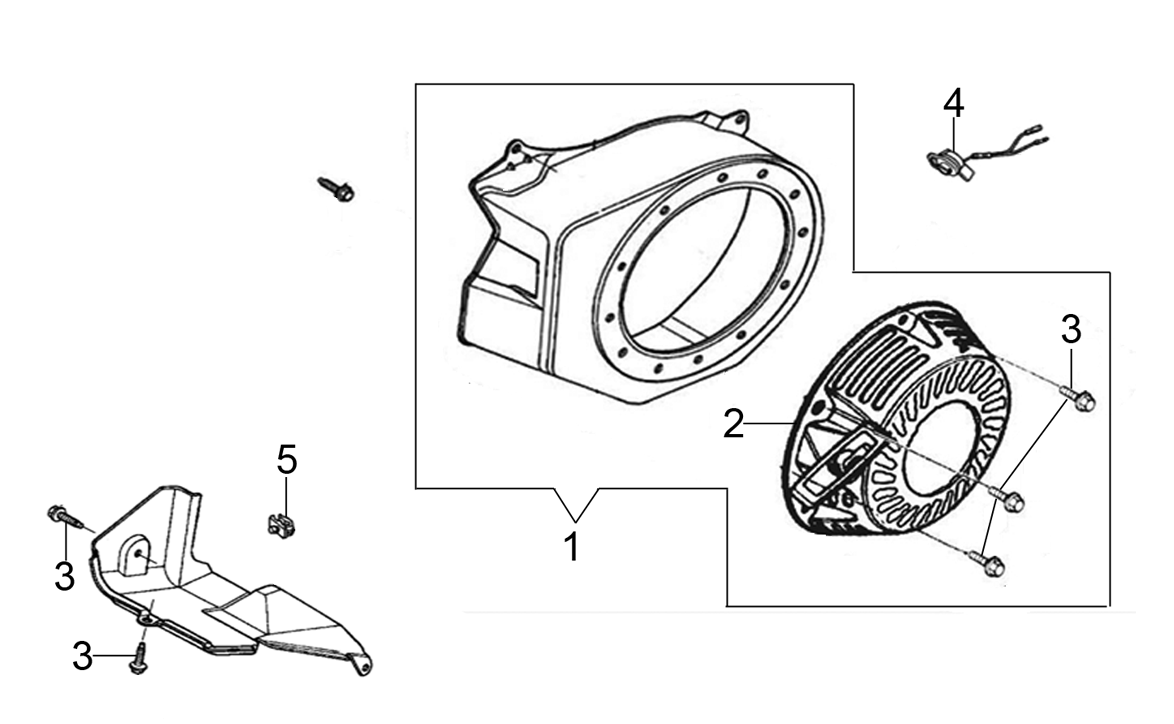

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150635 | Groupe de démarrage | Disponible | Voir la pièce |
| 2 | L66150636 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 4 | L66150637 | Interrupteur | Disponible | Voir la pièce |
| 5 | L66150638 | Clip | Disponible | Voir la pièce |

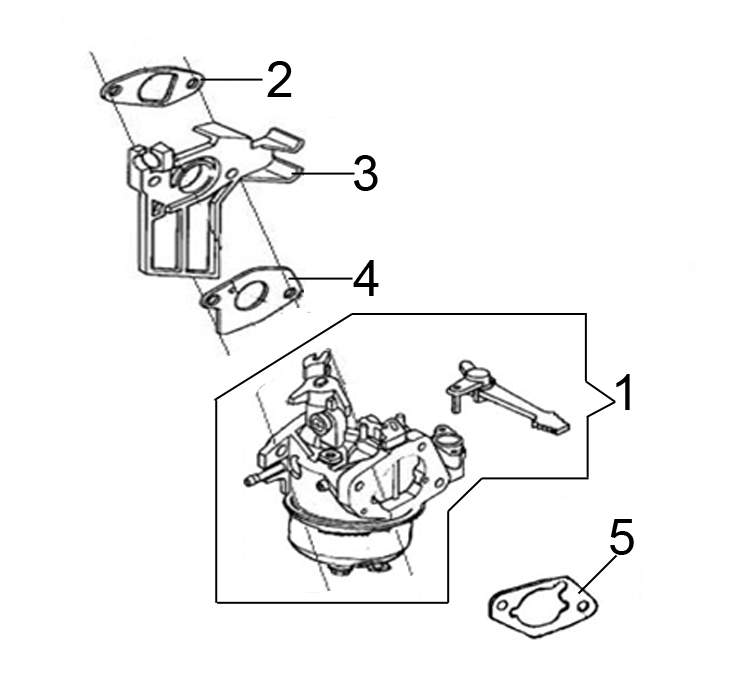

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150639 | Carburateur | Disponible | Voir la pièce |
| 2 | L66150291 | Joint | Disponible | Voir la pièce |
| 3 | L66150293 | Bride termique | Disponible | Voir la pièce |
| 4 | L66150290 | Joint | Disponible | Voir la pièce |
| 5 | L66150292 | Joint | Disponible | Voir la pièce |

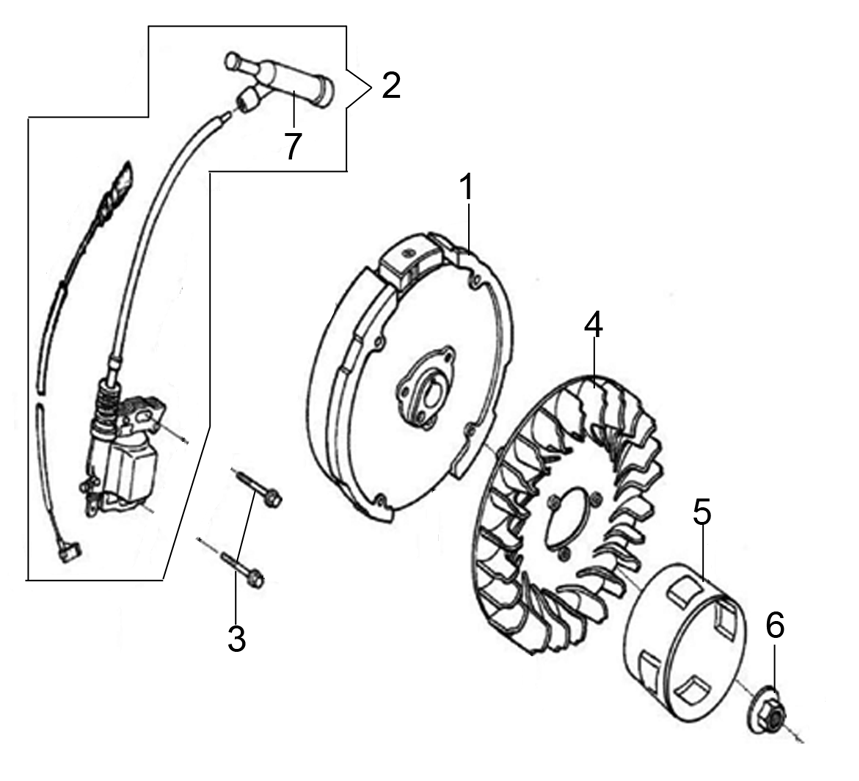

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150640 | Volant | Disponible | Voir la pièce |
| 2 | L66150314 | Bobine | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150641 | Ventilateur | Disponible | Voir la pièce |
| 5 | L66150147 | Poulie | Disponible | Voir la pièce |
| 6 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150371 | Capot de bougie | Disponible | Voir la pièce |

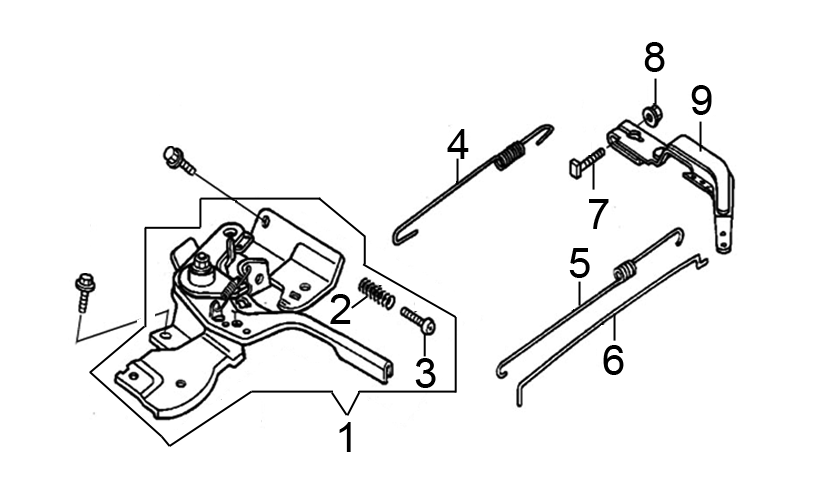

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150642 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150380 | Ressort | Disponible | Voir la pièce |
| 3 | L66150381 | Vis | Disponible | Voir la pièce |
| 4 | L66150643 | Ressort | Disponible | Voir la pièce |
| 5 | L66150300 | Ressort | Disponible | Voir la pièce |
| 6 | L66150495 | Levier accelerateur | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150301 | Bras | Disponible | Voir la pièce |

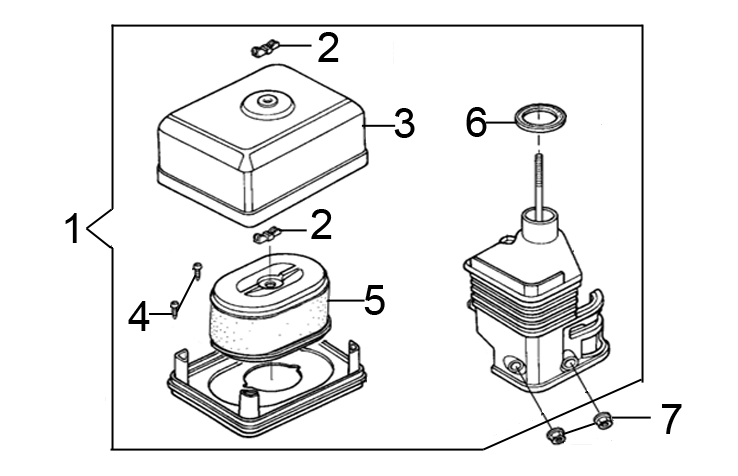

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150644 | Filtre aire | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150645 | Couvercle filtre aire | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150646 | Filtre aire | Disponible | Voir la pièce |
| 6 | L66150648 | Joint d | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |

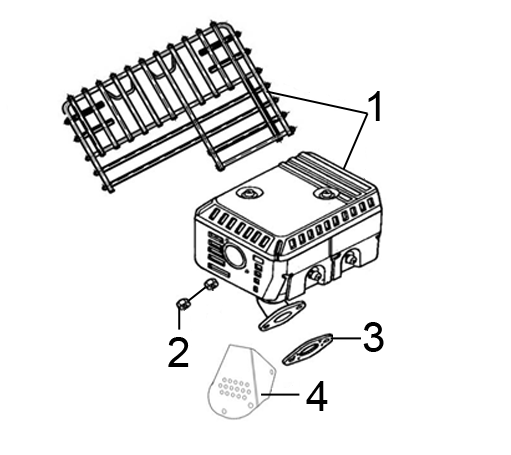

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151484 | Pot compl. | Non reliée | |
| 2 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 3 | L66150651 | Joint | Disponible | Voir la pièce |
| 4 | L66150652 | Couvercle | Disponible | Voir la pièce |

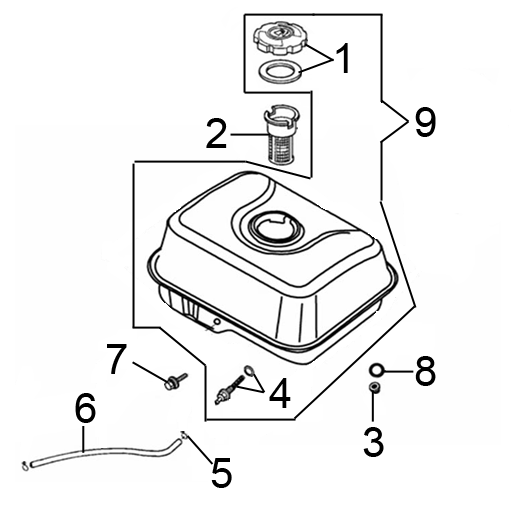

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150634 | Filtre | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150295 | Raccord | Disponible | Voir la pièce |
| 5 | L66150328 | Bande | Disponible | Voir la pièce |
| 6 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |
| 8 | L66150624 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150627 | Reservoir complet | Disponible | Voir la pièce |

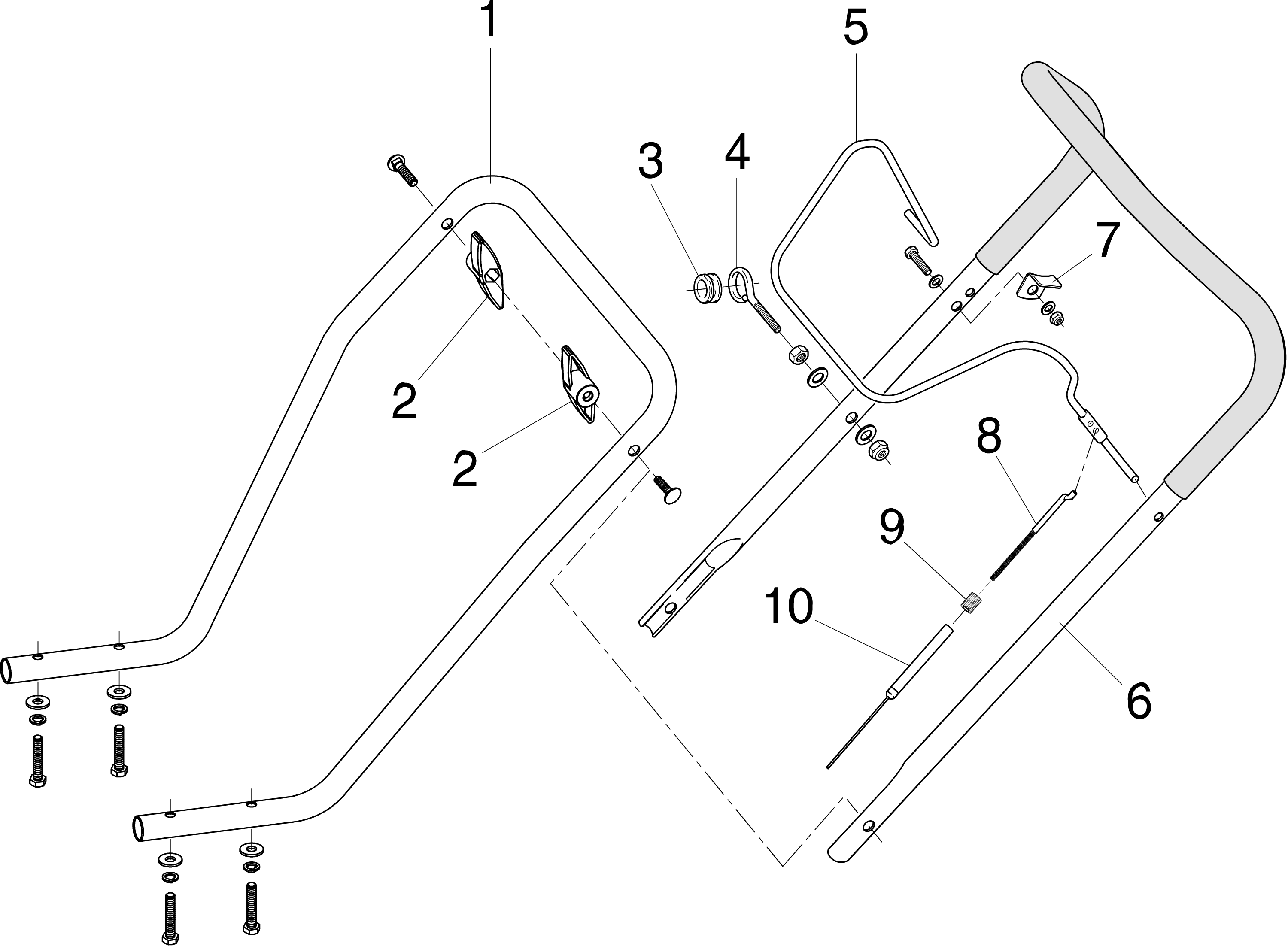

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000259 | Guidon inferieur | Disponible | Voir la pièce |
| 2 | ZM000260 | Pommeau | Disponible | Voir la pièce |
| 2 | ZM000260 | Pommeau | Disponible | Voir la pièce |
| 3 | ZM000174 | Passetube | Disponible | Voir la pièce |
| 4 | ZM000264 | Support | Disponible | Voir la pièce |
| 5 | ZM000261 | Poignee | Disponible | Voir la pièce |
| 6 | ZM000262 | Guidon superieur | Disponible | Voir la pièce |
| 7 | ZM000263 | Arrêt | Disponible | Voir la pièce |
| 8 | ZM000265 | Pivot de reglage | Disponible | Voir la pièce |
| 9 | ZM000246 | Ecrou | Disponible | Voir la pièce |
| 10 | ZM000266 | Câble d | Disponible | Voir la pièce |

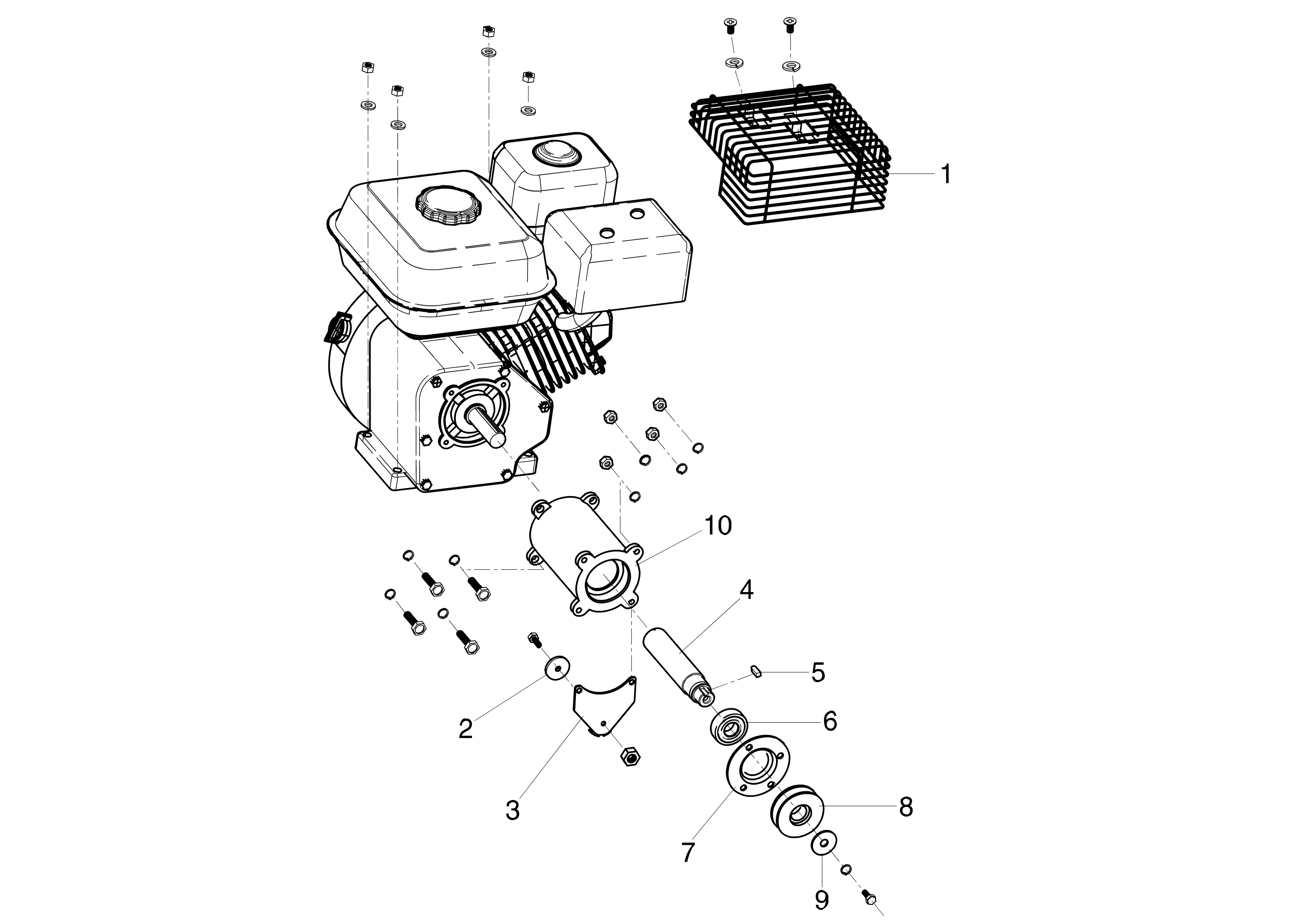

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000239 | Protection | Disponible | Voir la pièce |
| 2 | ZM000240 | Poulie | Disponible | Voir la pièce |
| 3 | ZM000241 | Support | Disponible | Voir la pièce |
| 4 | ZM000243 | Arbre | Disponible | Voir la pièce |
| 5 | ZM000244 | Clavette | Disponible | Voir la pièce |
| 6 | ZM000245 | Roulement | Disponible | Voir la pièce |
| 7 | ZM000289 | Flasque | Disponible | Voir la pièce |
| 8 | ZM000247 | Poulie | Disponible | Voir la pièce |
| 9 | ZM000248 | Rondelle | Disponible | Voir la pièce |
| 10 | ZM000242 | Support arbre | Disponible | Voir la pièce |

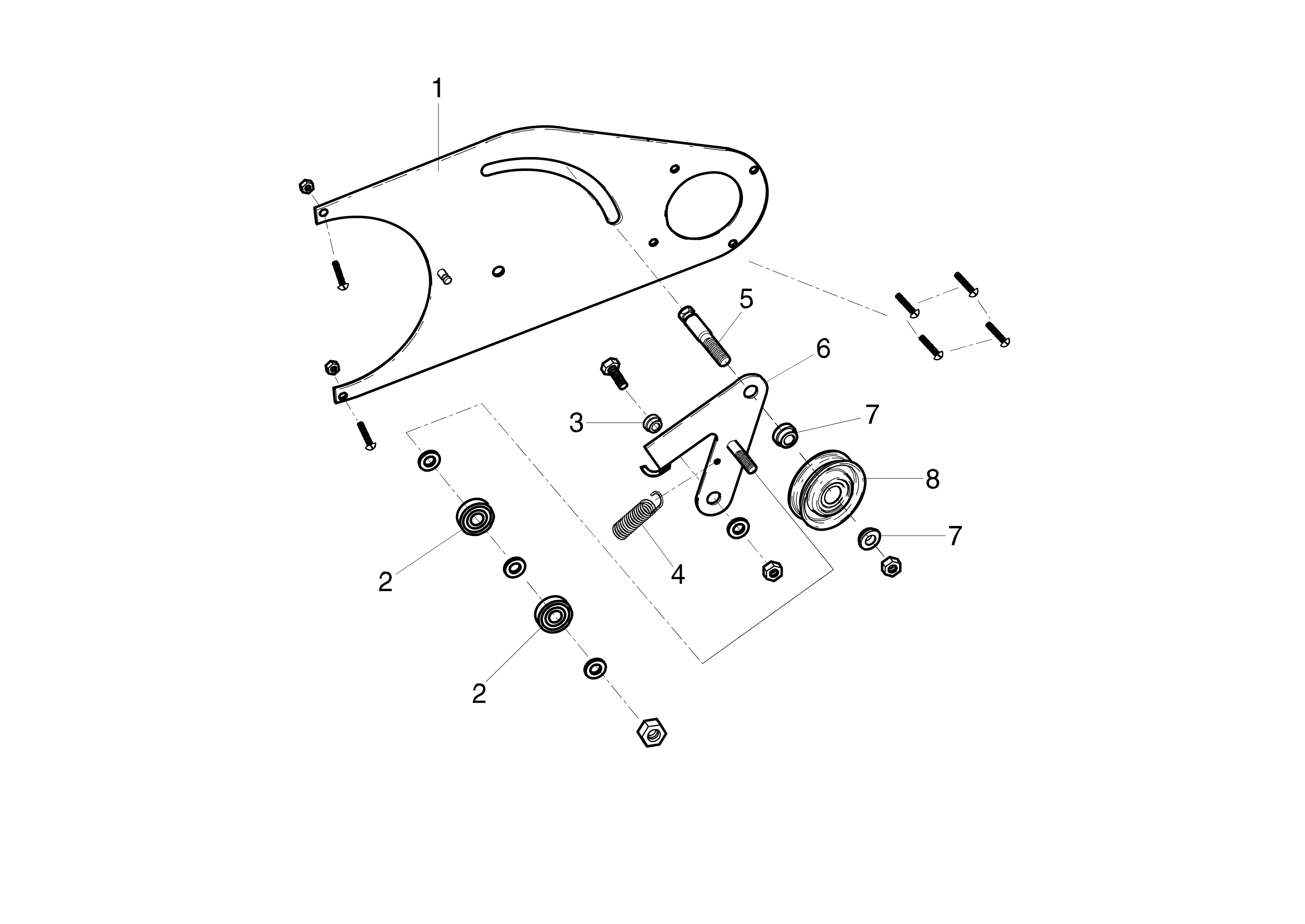

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000251 | Plaquette | Disponible | Voir la pièce |
| 2 | ZM000252 | Roulement | Disponible | Voir la pièce |
| 2 | ZM000252 | Roulement | Disponible | Voir la pièce |
| 3 | ZM000253 | Bague | Disponible | Voir la pièce |
| 4 | ZM000254 | Ressort | Disponible | Voir la pièce |
| 5 | ZM000258 | Pivot | Disponible | Voir la pièce |
| 6 | ZM000255 | Support | Disponible | Voir la pièce |
| 7 | ZM000256 | Bague | Disponible | Voir la pièce |
| 7 | ZM000256 | Bague | Disponible | Voir la pièce |
| 8 | ZM000257 | Poulie | Disponible | Voir la pièce |

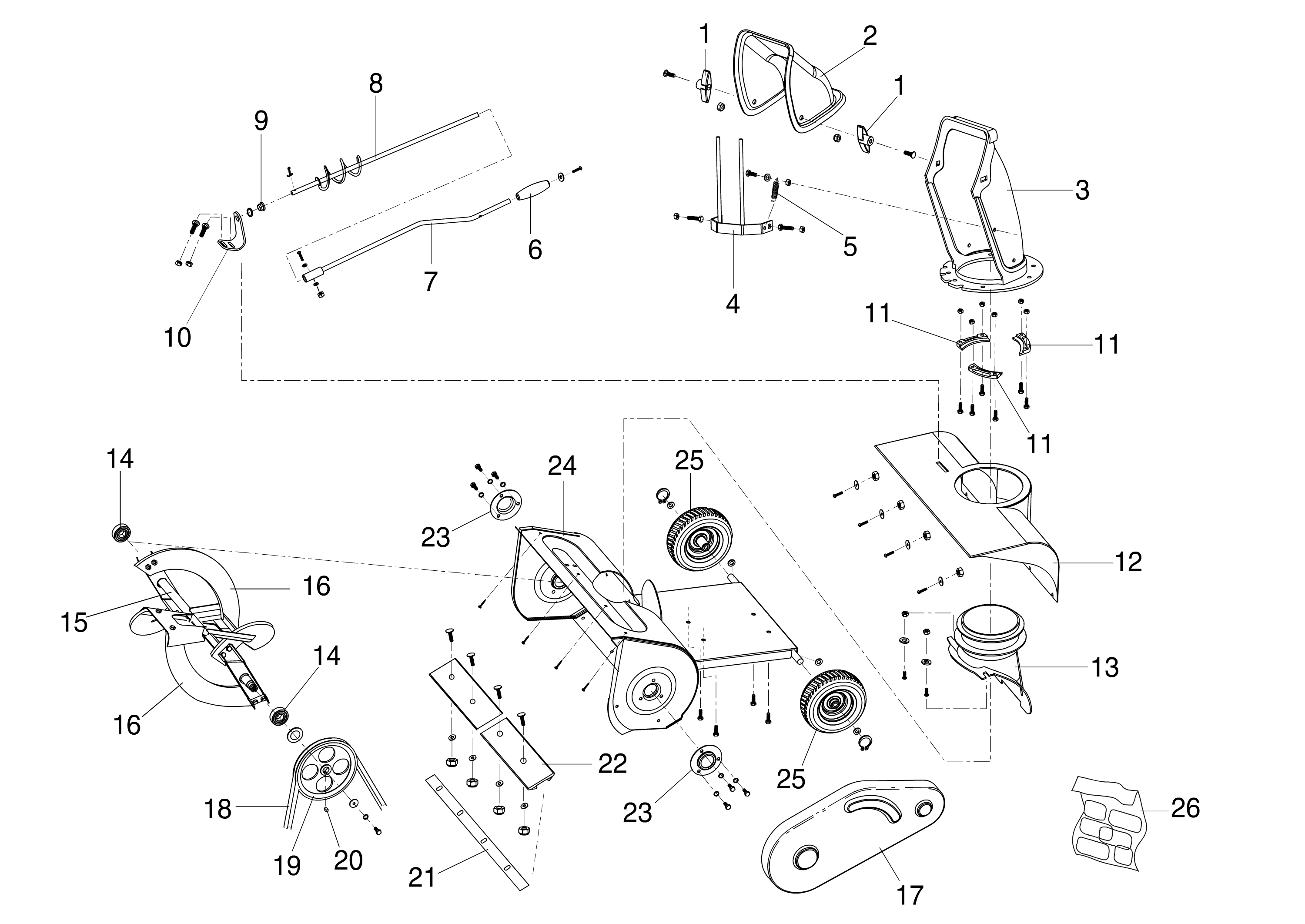

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000267 | Pommeau | Disponible | Voir la pièce |
| 1 | ZM000267 | Pommeau | Disponible | Voir la pièce |
| 2 | ZM000268 | Deflecteur | Disponible | Voir la pièce |
| 3 | ZM000269 | Goulotte d | Disponible | Voir la pièce |
| 4 | ZM000270 | Etrier | Disponible | Voir la pièce |
| 5 | ZM000065 | Ressort | Disponible | Voir la pièce |
| 6 | ZM000276 | Poignée | Disponible | Voir la pièce |
| 7 | ZM000275 | Tige | Disponible | Voir la pièce |
| 8 | ZM000274 | Tuyau | Disponible | Voir la pièce |
| 9 | ZM000213 | Passetube | Disponible | Voir la pièce |
| 10 | ZM000273 | Support | Disponible | Voir la pièce |
| 11 | ZM000271 | Plaquette | Disponible | Voir la pièce |
| 11 | ZM000271 | Plaquette | Disponible | Voir la pièce |
| 12 | ZM000277 | Couvercle | Disponible | Voir la pièce |
| 13 | ZM000278 | Support tuyau | Disponible | Voir la pièce |
| 14 | ZM000027 | Roulement | Disponible | Voir la pièce |
| 14 | ZM000027 | Roulement | Disponible | Voir la pièce |
| 15 | ZM000279 | Arbre | Disponible | Voir la pièce |
| 16 | ZM000272 | Fraise | Disponible | Voir la pièce |
| 16 | ZM000272 | Fraise | Disponible | Voir la pièce |
| 17 | ZM000285 | Couvercle | Disponible | Voir la pièce |
| 18 | ZM000287 | Courroie | Disponible | Voir la pièce |
| 19 | ZM000288 | Poulie | Disponible | Voir la pièce |
| 20 | ZM000286 | Clavette | Disponible | Voir la pièce |
| 21 | ZM000283 | Plaque de fixation | Disponible | Voir la pièce |
| 22 | ZM000282 | Bloc de glissement | Disponible | Voir la pièce |
| 23 | ZM000280 | Couvercle | Disponible | Voir la pièce |
| 23 | ZM000280 | Couvercle | Disponible | Voir la pièce |
| 24 | ZM000281 | Capot | Disponible | Voir la pièce |
| 25 | ZM000284 | Roue | Disponible | Voir la pièce |
| 25 | ZM000284 | Roue | Disponible | Voir la pièce |
| 26 | ZM000386 | Kit etiquettes | Disponible | Voir la pièce |
