Vue Éclatée GS 35 C (Euro 1)
Retrouvez les pièces détachées, références et repères disponibles pour GS 35 C (Euro 1).

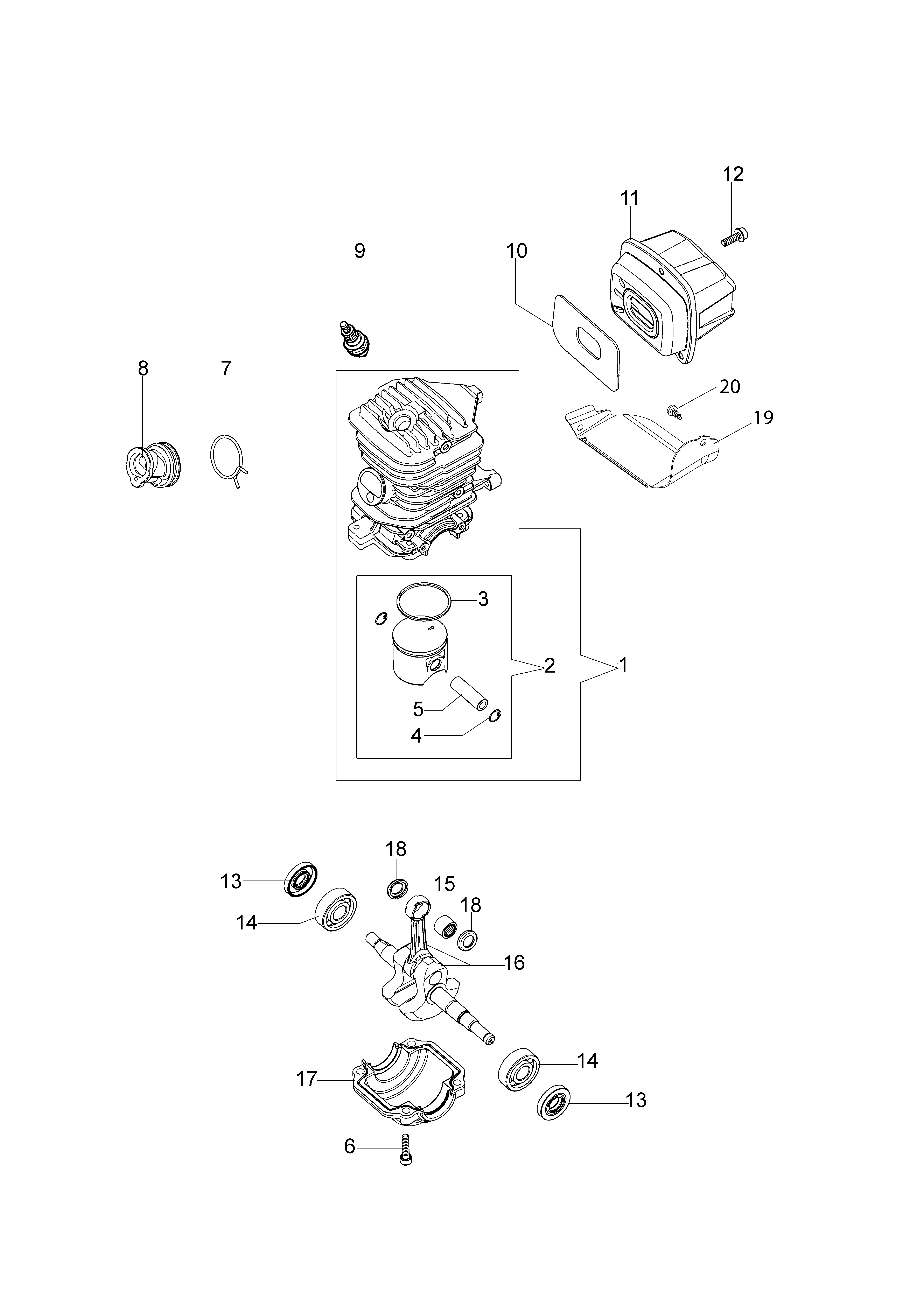

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50240166 | Cylindre complet | Disponible | Voir la pièce |
| 2 | 50240164 | Piston complet Ø40 | Disponible | Voir la pièce |
| 3 | 074000405R | Segment | Disponible | Voir la pièce |
| 4 | 004900061R | Bague | Disponible | Voir la pièce |
| 5 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 6 | 3801051R | Vis | Disponible | Voir la pièce |
| 7 | 094600103R | Bande | Non reliée | |
| 8 | 50170010R | Collecteur | Disponible | Voir la pièce |
| 9 | 3055101R | Bougie | Non reliée | |
| 10 | 50170031R | Joint | Disponible | Voir la pièce |
| 11 | 50170027R | Pot | Disponible | Voir la pièce |
| 12 | 3860117R | Vis | Disponible | Voir la pièce |
| 13 | 3050024AR | Bague | Disponible | Voir la pièce |
| 13 | 3050024AR | Bague | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 15 | 50110044R | Roulement | Disponible | Voir la pièce |
| 16 | 50240220R | Vilebrequin | Disponible | Voir la pièce |
| 17 | 50240016R | Couvercle | Disponible | Voir la pièce |
| 18 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 18 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 19 | 50240046R | Protection | Disponible | Voir la pièce |
| 20 | 3960070AR | Vis | Disponible | Voir la pièce |

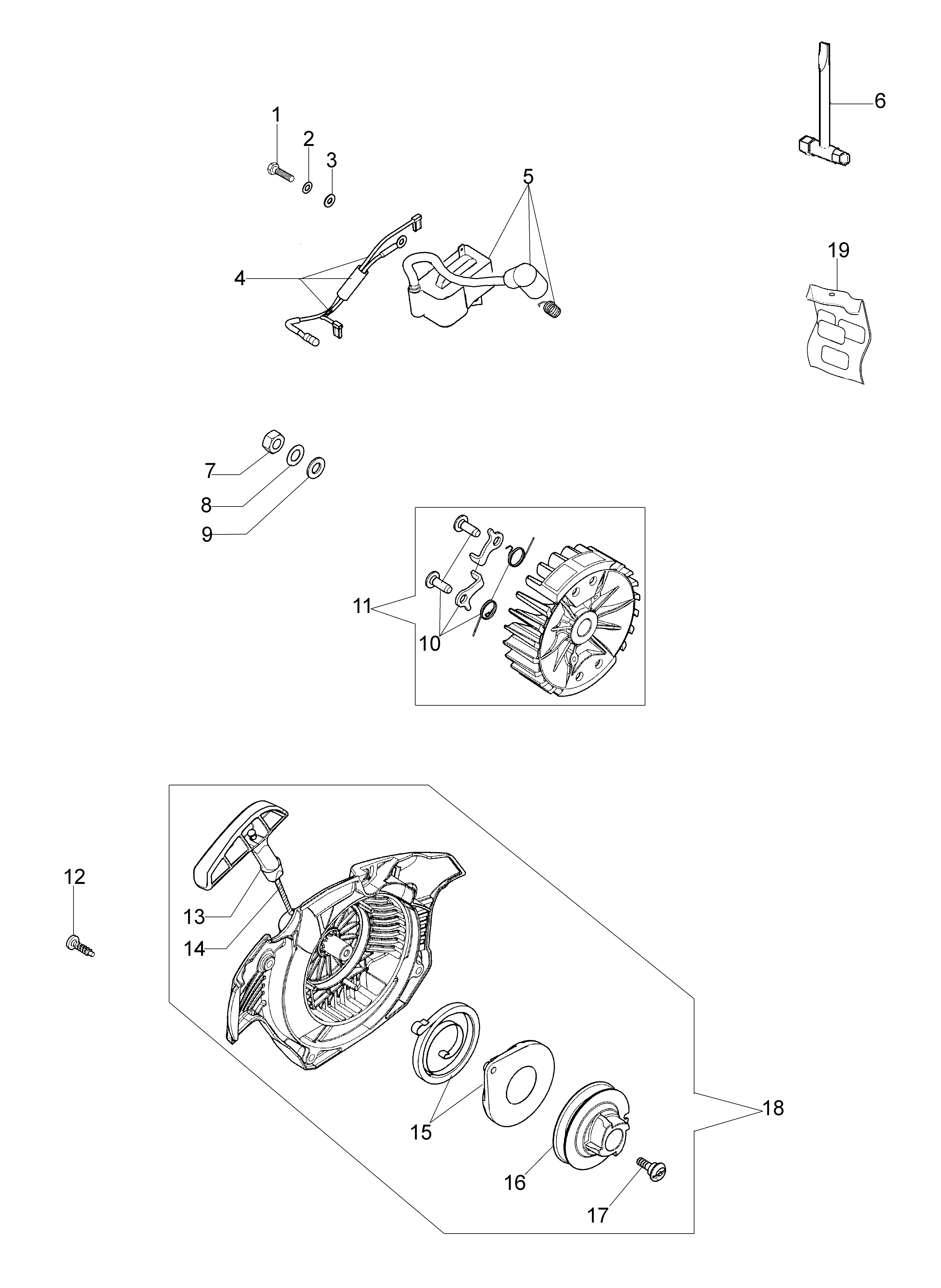

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960075R | Vis | Disponible | Voir la pièce |
| 2 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 4 | 50240087R | Cable | Disponible | Voir la pièce |
| 5 | 50240042R | Bobine | Disponible | Voir la pièce |
| 6 | 2304073R | Cle 13x19 | Non reliée | |
| 7 | 50240186 | Ecrou | Non reliée | |
| 8 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 10 | 50072029 | Flasque | Non reliée | |
| 11 | 50180111AR | Jeu volant | Disponible | Voir la pièce |
| 12 | 3960115R | Vis | Disponible | Voir la pièce |
| 13 | 50170017R | Poignée de démarrage | Disponible | Voir la pièce |
| 14 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 15 | 50050073R | Ressort | Disponible | Voir la pièce |
| 16 | 50170050R | Poulie de démarrage | Disponible | Voir la pièce |
| 17 | 50160024 | Vis | Disponible | Voir la pièce |
| 18 | 50242015R | Demarrage complet | Disponible | Voir la pièce |
| 19 | 50240231 | Kit etiquettes | Disponible | Voir la pièce |

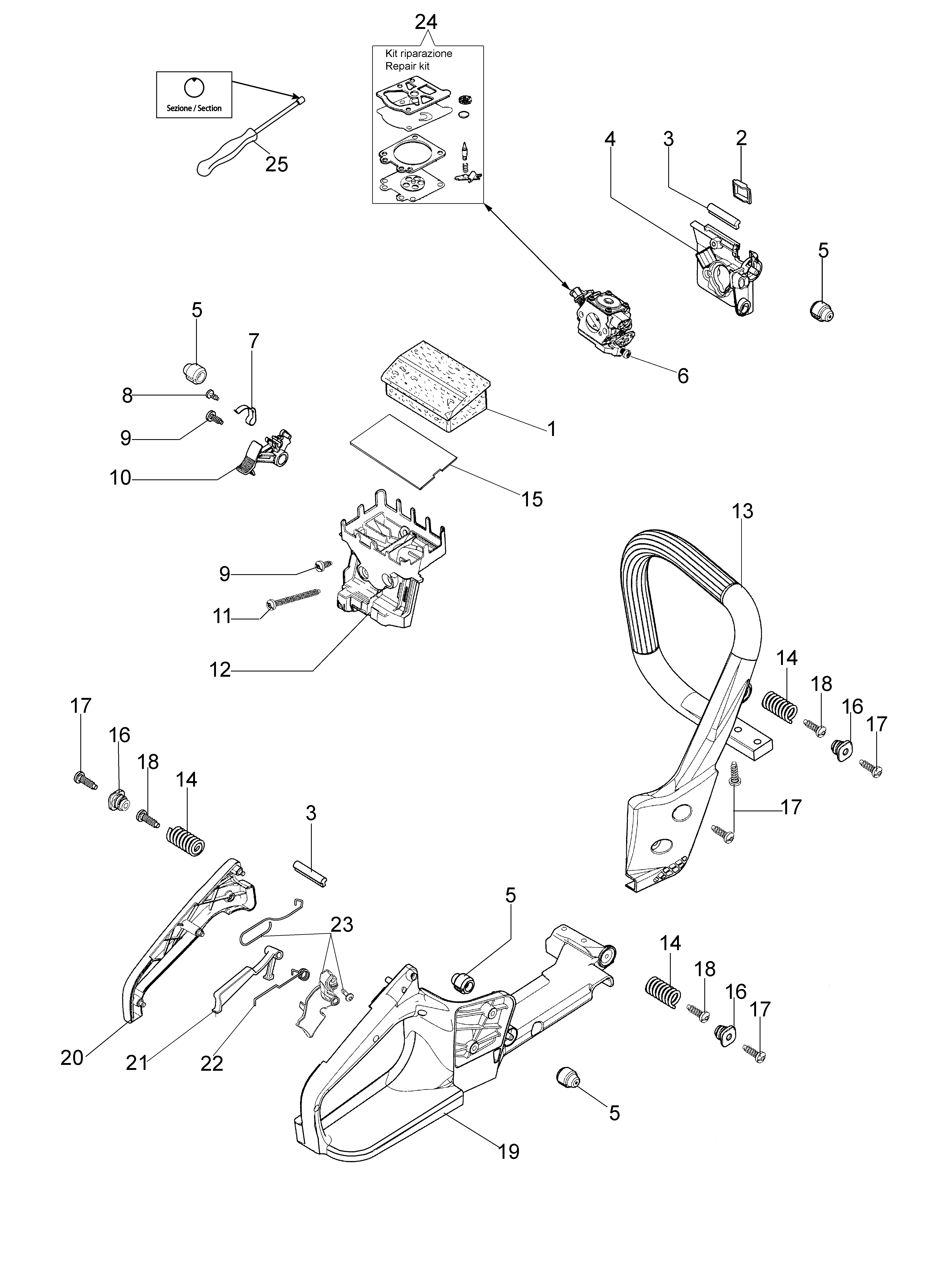

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50240036R | Filtre aire | Disponible | Voir la pièce |
| 2 | 50240062R | Deflecteur | Disponible | Voir la pièce |
| 3 | 50240011R | Amortisseur | Disponible | Voir la pièce |
| 3 | 50240011R | Amortisseur | Disponible | Voir la pièce |
| 4 | 50240043AR | Support | Non reliée | |
| 5 | 50010061R | Amortisseur | Non reliée | |
| 5 | 50010061R | Amortisseur | Non reliée | |
| 5 | 50010061R | Amortisseur | Non reliée | |
| 5 | 50010061R | Amortisseur | Non reliée | |
| 6 | 50240045R | Carburateur | Disponible | Voir la pièce |
| 7 | 50240061R | Ressort | Disponible | Voir la pièce |
| 8 | 3960109AR | Vis | Disponible | Voir la pièce |
| 9 | 3960070AR | Vis | Disponible | Voir la pièce |
| 9 | 3960070AR | Vis | Disponible | Voir la pièce |
| 10 | 50240060BR | Levier | Non reliée | |
| 11 | 3993083R | Vis | Disponible | Voir la pièce |
| 12 | 50240035R | Support | Disponible | Voir la pièce |
| 13 | 50240026R | Poignee | Disponible | Voir la pièce |
| 14 | 50050047AR | Ressort | Non reliée | |
| 14 | 50050047AR | Ressort | Non reliée | |
| 14 | 50050047AR | Ressort | Non reliée | |
| 15 | 50240150AR | Filtre aire | Non reliée | |
| 16 | 50170034R | Support | Disponible | Voir la pièce |
| 16 | 50170034R | Support | Disponible | Voir la pièce |
| 16 | 50170034R | Support | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 18 | 3960115R | Vis | Disponible | Voir la pièce |
| 18 | 3960115R | Vis | Disponible | Voir la pièce |
| 18 | 3960115R | Vis | Disponible | Voir la pièce |
| 19 | 50240023R | Poignee | Disponible | Voir la pièce |
| 20 | 50240024R | Couvercle | Disponible | Voir la pièce |
| 21 | 50050046AR | Levier | Disponible | Voir la pièce |
| 22 | 097000028R | Ressort | Disponible | Voir la pièce |
| 23 | 50170248A | Kit accelerateur | Disponible | Voir la pièce |
| 24 | 2318340R | Kit réparation | Non reliée | |
| 25 | 3055130R | Tournevis spécial | Disponible | Voir la pièce |

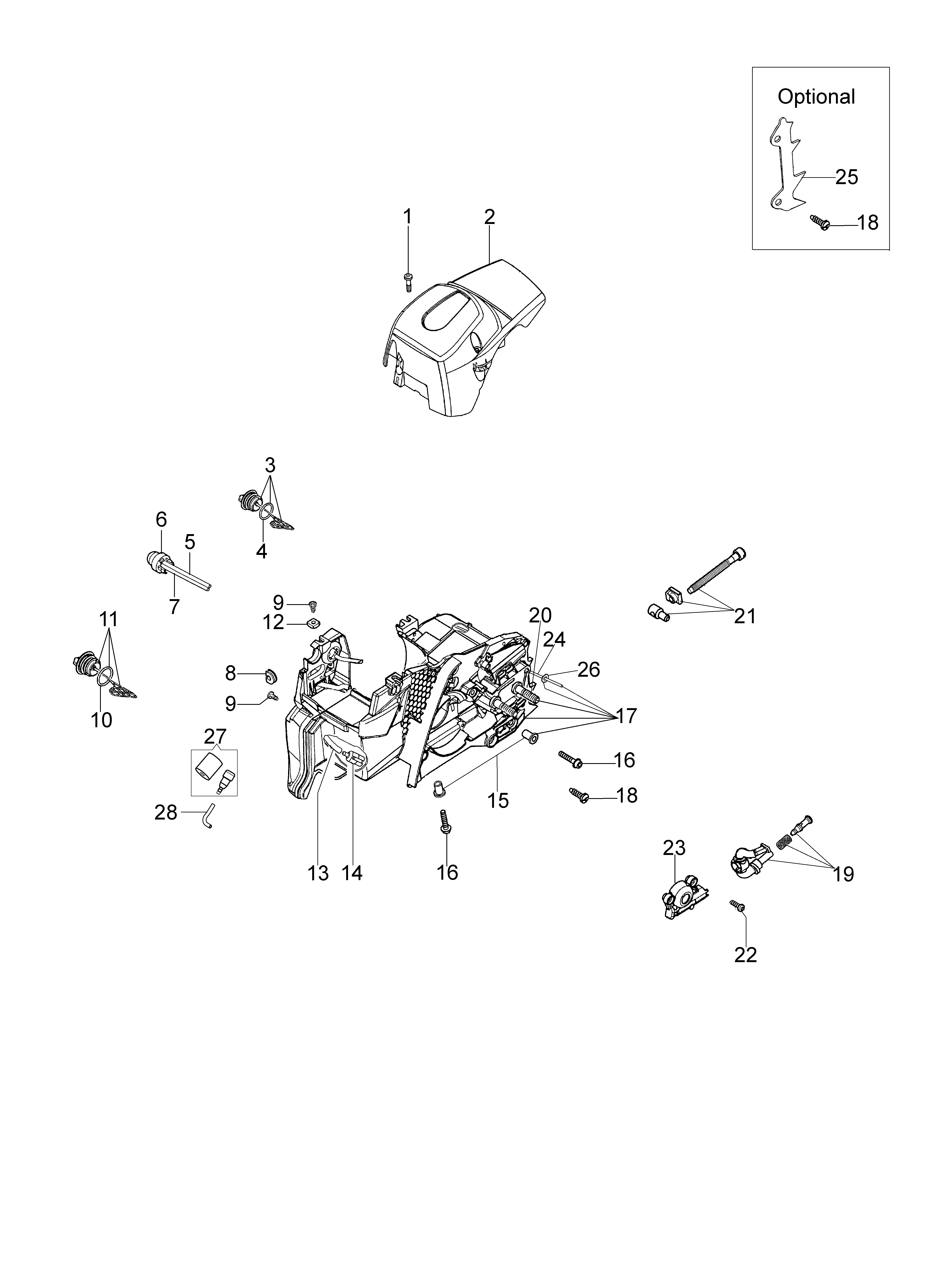

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3991080R | Vis | Disponible | Voir la pièce |
| 2 | 50240020R | Couvercle | Disponible | Voir la pièce |
| 3 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 4 | 3049047R | Bague or | Disponible | Voir la pièce |
| 5 | 50240256R | Tuyau | Disponible | Voir la pièce |
| 6 | 50240175R | Air purge | Disponible | Voir la pièce |
| 7 | 50240255R | Tuyau | Disponible | Voir la pièce |
| 8 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 9 | 3960109AR | Vis | Disponible | Voir la pièce |
| 9 | 3960109AR | Vis | Disponible | Voir la pièce |
| 10 | 099900090R | Bague | Disponible | Voir la pièce |
| 11 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 12 | 50240027R | Ecrou | Disponible | Voir la pièce |
| 13 | 50240068R | Tuyau | Disponible | Voir la pièce |
| 14 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 15 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 16 | 3860099R | Vis | Disponible | Voir la pièce |
| 16 | 3860099R | Vis | Disponible | Voir la pièce |
| 17 | 50240165AR | Carter moteur | Disponible | Voir la pièce |
| 18 | 3960099R | Vis | Disponible | Voir la pièce |
| 18 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 50240167 | Filtre huile | Disponible | Voir la pièce |
| 20 | 50050052R | Goujon | Non reliée | |
| 21 | 50050133 | Kit vis tension | Non reliée | |
| 22 | 3960074R | Vis | Non reliée | |
| 23 | 50240234 | Pompe huile | Disponible | Voir la pièce |
| 24 | 50240010R | Tuyau | Disponible | Voir la pièce |
| 25 | 50240110R | Griffe | Disponible | Voir la pièce |
| 26 | 3049001R | Bague or | Disponible | Voir la pièce |
| 27 | 50240148R | Kit soupape | Disponible | Voir la pièce |
| 28 | 50240067R | Tuyau | Disponible | Voir la pièce |

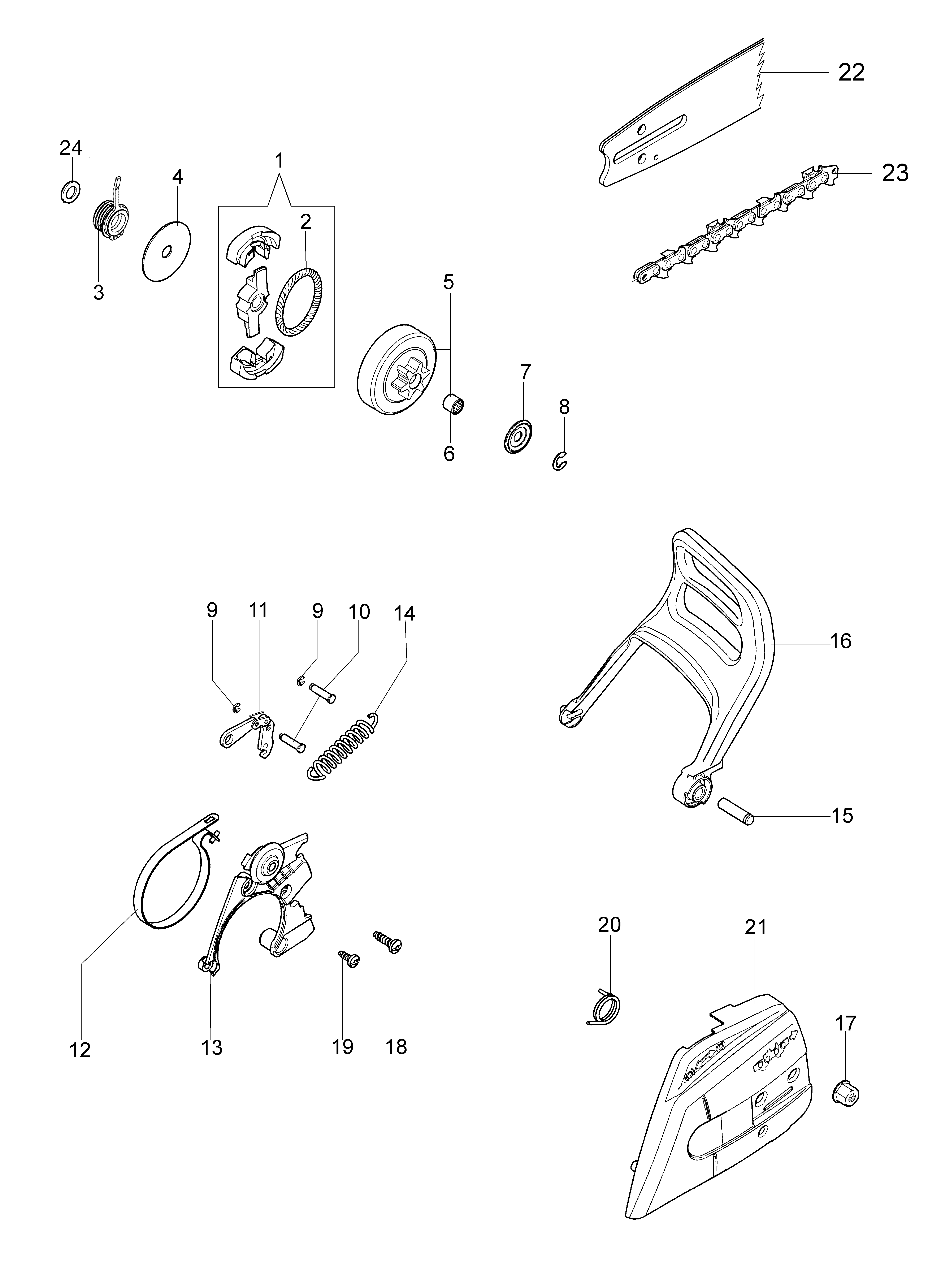

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50240031R | Embrayage | Disponible | Voir la pièce |
| 2 | 50240032R | Ressort | Disponible | Voir la pièce |
| 3 | 50240217BR | Vis sans fin | Non reliée | |
| 4 | 50240059R | Entretoise | Disponible | Voir la pièce |
| 5 | 50240214R | Cloche embrayage 3/8 | Disponible | Voir la pièce |
| 6 | 3037024R | Bague | Disponible | Voir la pièce |
| 7 | 50240028R | Entretoise | Disponible | Voir la pièce |
| 8 | 3026007R | Bague | Disponible | Voir la pièce |
| 9 | 3026003R | Bague | Disponible | Voir la pièce |
| 9 | 3026003R | Bague | Disponible | Voir la pièce |
| 10 | 097000106R | Goupille | Disponible | Voir la pièce |
| 11 | 097000146 | Levier | Disponible | Voir la pièce |
| 12 | 50240037R | Bande de frein | Disponible | Voir la pièce |
| 13 | 50240044R | Protection | Disponible | Voir la pièce |
| 14 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 15 | 50050066R | Goupille | Non reliée | |
| 16 | 50240040R | Protection | Disponible | Voir la pièce |
| 17 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 18 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 3960070AR | Vis | Disponible | Voir la pièce |
| 20 | 50240048R | Ressort | Disponible | Voir la pièce |
| 21 | 50240039R | Carter chaine | Disponible | Voir la pièce |
| 22 | 50030190R | Guide 14 | Disponible | Voir la pièce |
| 22 | 50052012R | Guide 16 | Disponible | Voir la pièce |
| 23 | 30629016C | Chaine .3/8 | Disponible | Voir la pièce |
| 23 | 30629018C | Chaine .3/8 | Disponible | Voir la pièce |
| 24 | 50070069 | Rondelle | Disponible | Voir la pièce |
