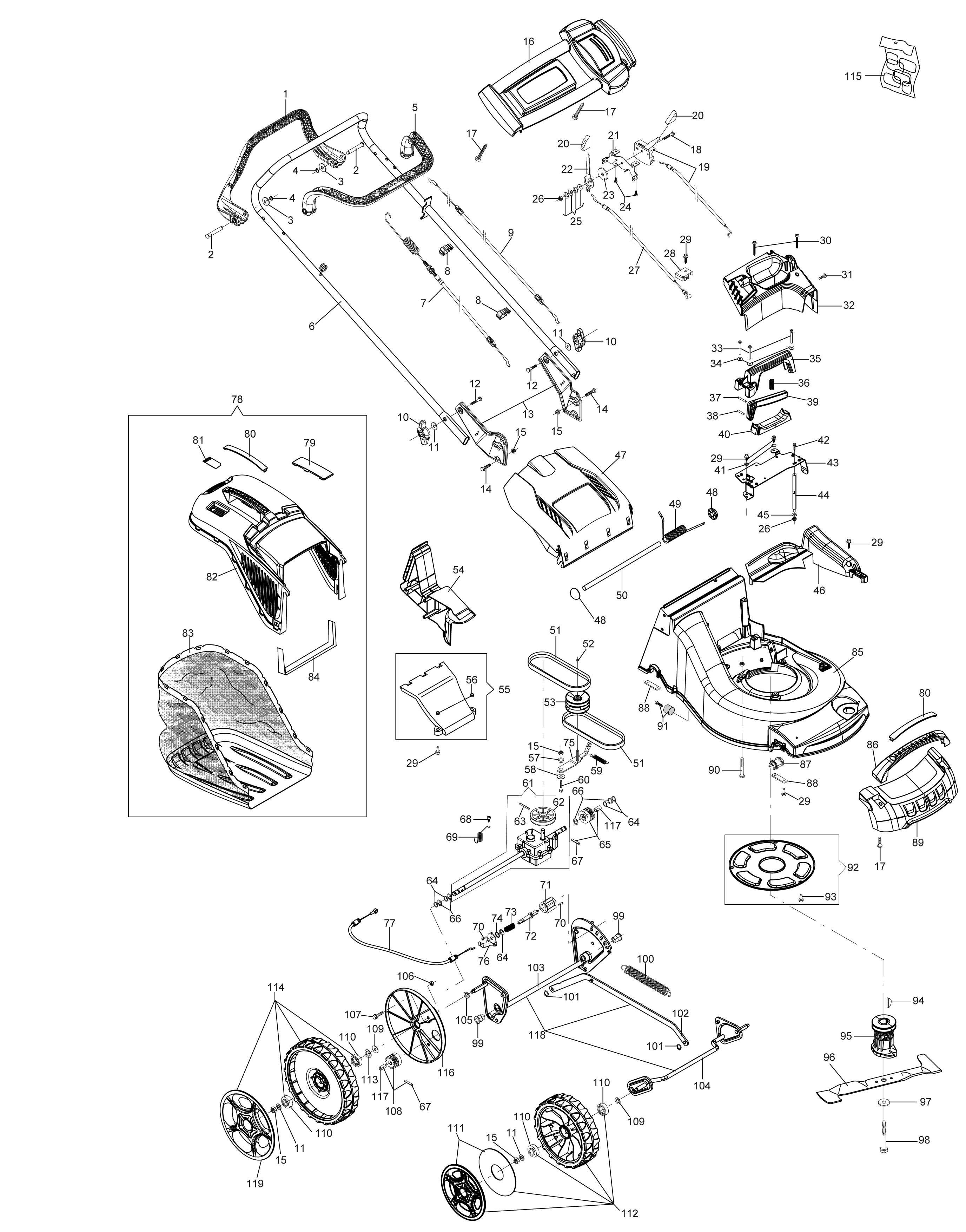

Vue Éclatée MAX 53 VBD ALLROAD ALUMINIUM
Retrouvez les pièces détachées, références et repères disponibles pour MAX 53 VBD ALLROAD ALUMINIUM.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060508R | Cable traction | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060506R | Câble de frein moteur | Non reliée | |
| 10 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 14 | 3933034AR | Pivot | Non reliée | |
| 14 | 3933034AR | Pivot | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66060257 | Tableau de bord | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 18 | 3906164R | Vis | Disponible | Voir la pièce |
| 19 | 66060509R | Kit accelerateur | Disponible | Voir la pièce |
| 20 | 66060080R | Poignee | Disponible | Voir la pièce |
| 20 | 66060080R | Poignee | Disponible | Voir la pièce |
| 21 | 66060259 | Support | Disponible | Voir la pièce |
| 22 | 66060090 | Levier | Disponible | Voir la pièce |
| 23 | 66060089 | Disque | Disponible | Voir la pièce |
| 24 | 3960059AR | Vis | Disponible | Voir la pièce |
| 25 | 3057003R | Rondelle | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 27 | 66060511R | Cable | Disponible | Voir la pièce |
| 28 | 66060091R | Arrêt | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66060490R | Couverture | Disponible | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Disponible | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Disponible | Voir la pièce |
| 44 | 66060440R | Pivot | Disponible | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66060468R | Couverture | Disponible | Voir la pièce |
| 47 | 66060478R | Fermature | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Disponible | Voir la pièce |
| 51 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 51 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 52 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 53 | 8203095R | Variateur | Disponible | Voir la pièce |
| 54 | 66060372R | Bouchon mulching | Disponible | Voir la pièce |
| 55 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 56 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 57 | 66060088R | Moyeu | Disponible | Voir la pièce |
| 58 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 59 | 66060056R | Ressort | Disponible | Voir la pièce |
| 60 | 3806067R | Vis | Disponible | Voir la pièce |
| 61 | 66060360DR | Transmission | Non reliée | |
| 62 | 66060419R | Poulie | Disponible | Voir la pièce |
| 63 | 3022020R | Goupille | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 65 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 66 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 66 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 67 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 67 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 67 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 67 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 68 | 3960087AR | Vis | Disponible | Voir la pièce |
| 69 | 66060286R | Ressort | Non reliée | |
| 70 | 3960064AR | Vis | Disponible | Voir la pièce |
| 70 | 3960064AR | Vis | Disponible | Voir la pièce |
| 71 | 66060442R | Bague | Disponible | Voir la pièce |
| 72 | 66060443R | Pivot | Disponible | Voir la pièce |
| 73 | 66060444R | Ressort | Disponible | Voir la pièce |
| 74 | 3049016R | Bague or | Disponible | Voir la pièce |
| 75 | 66060083R | Levier | Disponible | Voir la pièce |
| 76 | 66060445R | Bride | Disponible | Voir la pièce |
| 77 | 66060441R | Fil | Disponible | Voir la pièce |
| 78 | 66060527A | Groupe sac | Disponible | Voir la pièce |
| 79 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 80 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 80 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 81 | 66070521R | Fermature | Disponible | Voir la pièce |
| 82 | 66062112R | Châssis | Disponible | Voir la pièce |
| 83 | 66060479R | Bac | Disponible | Voir la pièce |
| 84 | 66060256R | Support | Disponible | Voir la pièce |
| 85 | 66060446AR | Chassis | Non reliée | |
| 86 | 66060471R | Poignee | Disponible | Voir la pièce |
| 87 | 66060007R | Bague | Disponible | Voir la pièce |
| 88 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 88 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 89 | 66060466R | Protection | Disponible | Voir la pièce |
| 90 | 3806077 | Vis | Disponible | Voir la pièce |
| 91 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 92 | 66060375A | Kit protection | Disponible | Voir la pièce |
| 93 | 3960135R | Vis | Disponible | Voir la pièce |
| 94 | 8202126R | Clavette | Disponible | Voir la pièce |
| 95 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 96 | 66060413R | Lame mulching 53 | Non reliée | |
| 97 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 98 | 3906162R | Vis | Non reliée | |
| 99 | 66060030R | Bague | Disponible | Voir la pièce |
| 99 | 66060030R | Bague | Disponible | Voir la pièce |
| 100 | 66060505R | Ressort | Disponible | Voir la pièce |
| 101 | 3033129R | Arret | Disponible | Voir la pièce |
| 101 | 3033129R | Arret | Disponible | Voir la pièce |
| 102 | 66060489AR | Tige | Disponible | Voir la pièce |
| 102 | 66060551R | Tige | Disponible | Voir la pièce |
| 103 | 66060547R | Essieu posterieur | Disponible | Voir la pièce |
| 104 | 66060548R | Assieu anterieur | Disponible | Voir la pièce |
| 105 | 8202311R | Bague | Disponible | Voir la pièce |
| 106 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 107 | 3933034AR | Pivot | Non reliée | |
| 108 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 109 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 109 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 111 | 66070727R | Enjoliveur | Disponible | Voir la pièce |
| 112 | 66070730 | Kit roue | Disponible | Voir la pièce |
| 113 | 3064039R | Rondelle | Disponible | Voir la pièce |
| 114 | 66060526 | Kit roue | Disponible | Voir la pièce |
| 114 | 66070729 | Roue compl. | Disponible | Voir la pièce |
| 115 | 66060530 | Kit etiquettes | Disponible | Voir la pièce |
| 116 | 66070469R | Enjoliveur | Non reliée | |
| 116 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 117 | 66060415R | Bague | Disponible | Voir la pièce |
| 117 | 66060415R | Bague | Disponible | Voir la pièce |
| 118 | 66060558R | Kit essieu | Disponible | Voir la pièce |
| 119 | 66070574R | Enjoliveur | Disponible | Voir la pièce |
| 119 | 66070726R | Enjoliveur | Disponible | Voir la pièce |
