Vue Éclatée OS 550 Ergo Cat.2013
Retrouvez les pièces détachées, références et repères disponibles pour OS 550 Ergo Cat.2013.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110032BR | Capot cylindre | Disponible | Voir la pièce |
| 2 | 4175089AR | Vis | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 3960017AR | Vis | Disponible | Voir la pièce |
| 4 | 3055101R | Bougie | Non reliée | |
| 5 | 61112176 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 6 | 3801034 | Vis | Non reliée | |
| 7 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 8 | 61110005R | Joint | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 10 | 007201198R | Bague | Disponible | Voir la pièce |
| 11 | 61112036C | Piston complet Ø45 | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 50080013R | Segment | Disponible | Voir la pièce |
| 14 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 15 | 3034012R | Roulement | Non reliée | |
| 15 | 3034012R | Roulement | Non reliée | |
| 16 | 3023008R | Goupille | Disponible | Voir la pièce |
| 17 | 4191012R | Joint | Disponible | Voir la pièce |
| 18 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 19 | 3050015AR | Bague | Non reliée | |
| 19 | 3050015AR | Bague | Non reliée | |
| 20 | 3801035 | Vis | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 22 | 61112087 | Kit etiquettes | Disponible | Voir la pièce |
| 23 | 3037014R | Roulement | Disponible | Voir la pièce |
| 24 | 4191214 | Vilebrequin | Disponible | Voir la pièce |
| 25 | 3028013R | Clavette | Disponible | Voir la pièce |
| 26 | 3806054AR | Vis | Disponible | Voir la pièce |
| 27 | 61110230BR | Couvre-pot | Disponible | Voir la pièce |
| 28 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 29 | 61110046R | Joint | Non reliée | |
| 30 | 61110054R | Joint | Disponible | Voir la pièce |
| 31 | 61110012FR | Pot | Disponible | Voir la pièce |
| 32 | 61110017R | Bride | Disponible | Voir la pièce |
| 33 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 34 | 3908032R | Vis | Disponible | Voir la pièce |
| 35 | 3049005R | Bague or | Disponible | Voir la pièce |
| 36 | 61112162BR | Protection | Disponible | Voir la pièce |
| 37 | 3801011R | Vis | Disponible | Voir la pièce |
| 38 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 40 | 61112043AR | Short block | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912012R | Ecrou | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 61112088BR | Carter embrayage | Disponible | Voir la pièce |
| 4 | 3057009R | Rondelle | Non reliée | |
| 5 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 3960111R | Vis | Non reliée | |
| 7 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 004000132R | Ressort | Non reliée | |
| 9 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 10 | 4191020AR | Poignée de démarrage | Non reliée | |
| 11 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 12 | 61042001DR | Demarrage complet | Disponible | Voir la pièce |
| 13 | 3933038 | Ecrou | Disponible | Voir la pièce |
| 14 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 15 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 16 | 3064010R | Bague | Disponible | Voir la pièce |
| 17 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 18 | 4191143R | Entraineur | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 61110181 | Jeu volant | Disponible | Voir la pièce |
| 21 | 61110179AR | Vis | Disponible | Voir la pièce |
| 22 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 24 | 3023008R | Goupille | Disponible | Voir la pièce |
| 25 | 3801082 | Vis | Disponible | Voir la pièce |
| 26 | 3801013R | Vis | Disponible | Voir la pièce |
| 27 | 61110142AR | Bobine | Disponible | Voir la pièce |
| 28 | 61110105 | Cable | Disponible | Voir la pièce |
| 29 | 61112101B | Embrayage | Disponible | Voir la pièce |
| 30 | 61110136AR | Ressort | Non reliée | |
| 31 | 3057010R | Rondelle | Non reliée | |
| 32 | 61110180 | Bride | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318971 | Soupape | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318592R | Soupape | Non reliée | |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 2318568 | Ressort | Disponible | Voir la pièce |

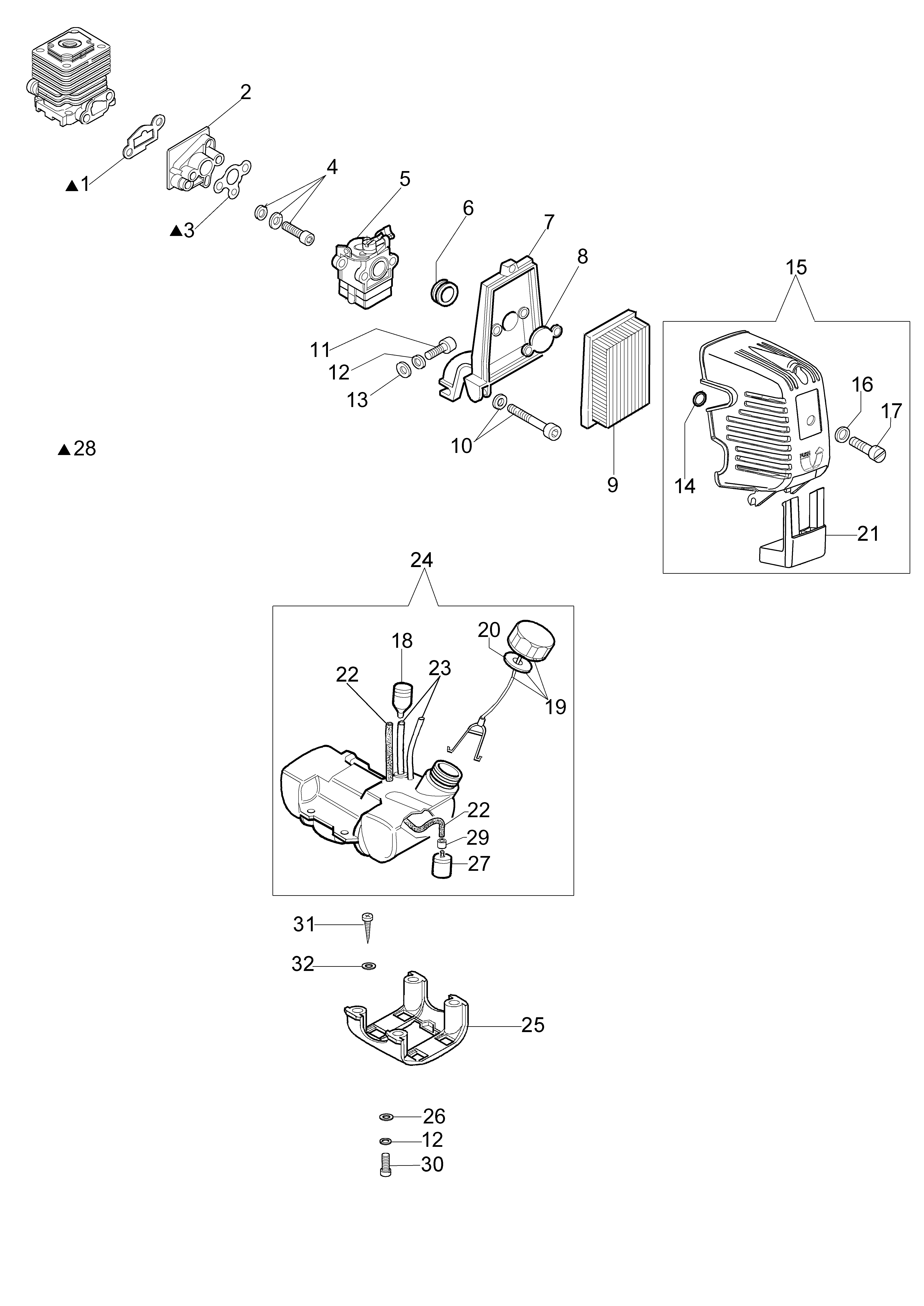

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110006DR | Joint | Disponible | Voir la pièce |
| 2 | 61110279AR | Bride termique | Non reliée | |
| 3 | 61110008CR | Joint | Disponible | Voir la pièce |
| 4 | 4175124 | Vis | Disponible | Voir la pièce |
| 5 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 6 | 61120022 | Joint | Disponible | Voir la pièce |
| 7 | 61120024AR | Support filtre | Disponible | Voir la pièce |
| 8 | 61120020A | Bride | Disponible | Voir la pièce |
| 9 | 61110139R | Filtre aire | Disponible | Voir la pièce |
| 10 | 61112005R | Vis | Non reliée | |
| 11 | 3801011R | Vis | Disponible | Voir la pièce |
| 12 | 3057011 | Rondelle | Disponible | Voir la pièce |
| 12 | 3057011 | Rondelle | Disponible | Voir la pièce |
| 13 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 14 | 008200282R | Bague or | Disponible | Voir la pièce |
| 15 | 61110177A | Kit couvercle | Disponible | Voir la pièce |
| 16 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 17 | 3908036R | Vis | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 20 | 61070006R | Joint | Disponible | Voir la pièce |
| 21 | 61110167 | Collecteur air | Disponible | Voir la pièce |
| 22 | 61110120A | Tuyau | Disponible | Voir la pièce |
| 22 | 61110120A | Tuyau | Disponible | Voir la pièce |
| 23 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 24 | 61110270AR | Reservoir | Non reliée | |
| 25 | 61040015CR | Pied | Disponible | Voir la pièce |
| 26 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 61110166R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 29 | 61110162BR | Bague | Disponible | Voir la pièce |
| 30 | 3801013R | Vis | Disponible | Voir la pièce |
| 31 | 3960091AR | Vis | Disponible | Voir la pièce |
| 32 | 3918010R | Rondelle | Disponible | Voir la pièce |

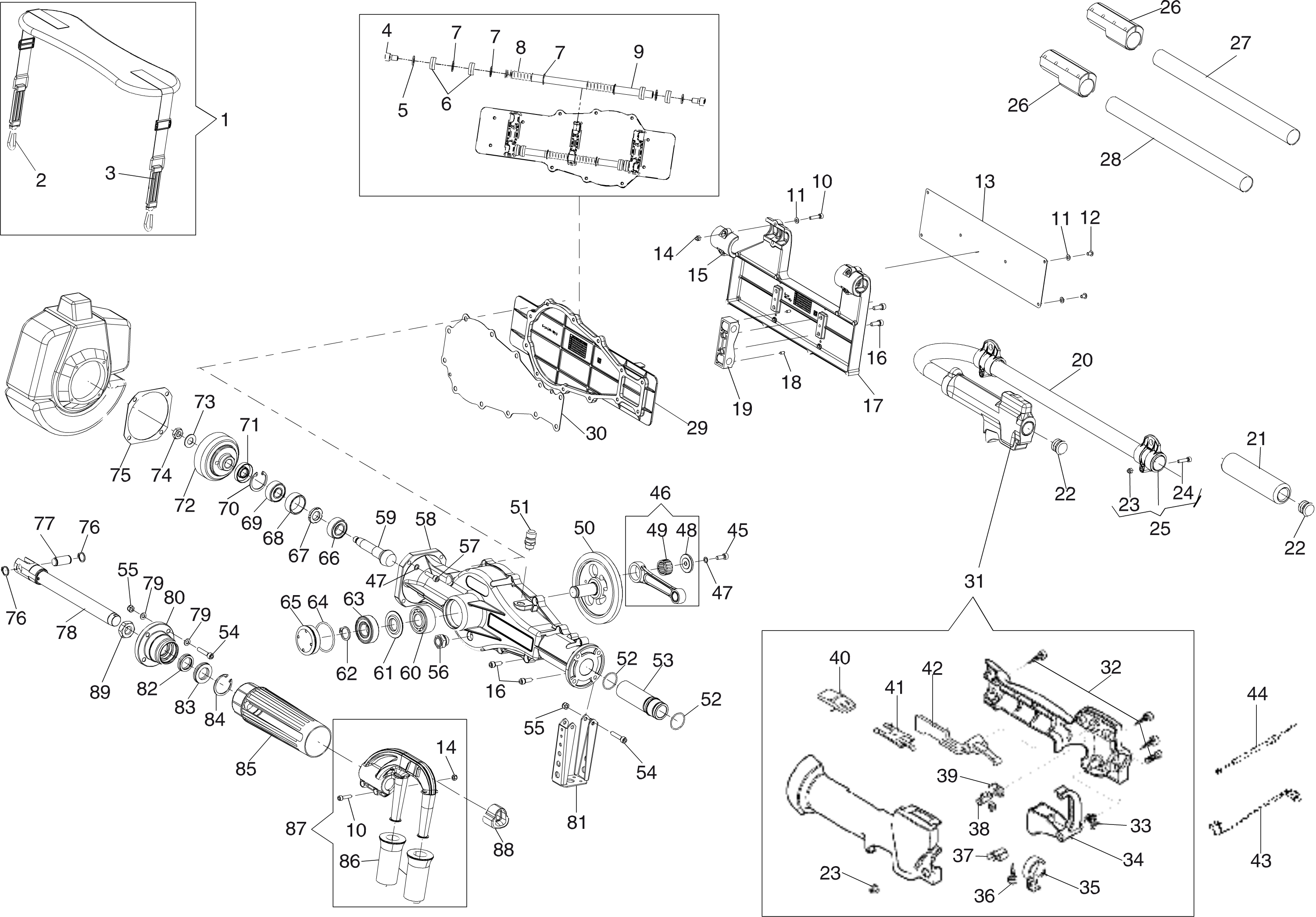

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS61310001 | Harnais | Non reliée | |
| 2 | CS01190237 | Crochet | Disponible | Voir la pièce |
| 3 | CS01730117 | Amortisseur | Disponible | Voir la pièce |
| 4 | CS01060343 | Vis | Disponible | Voir la pièce |
| 5 | CS01010104 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01730121 | Amortisseur | Disponible | Voir la pièce |
| 7 | CS01010259 | Rondelle | Disponible | Voir la pièce |
| 7 | CS01010259 | Rondelle | Disponible | Voir la pièce |
| 7 | CS01010259 | Rondelle | Disponible | Voir la pièce |
| 8 | CS01640222 | Ressort | Disponible | Voir la pièce |
| 9 | CS01580123 | Guide | Disponible | Voir la pièce |
| 10 | CS01060168 | Vis | Disponible | Voir la pièce |
| 10 | CS01060168 | Vis | Disponible | Voir la pièce |
| 11 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 11 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 12 | CS01060370 | Vis | Disponible | Voir la pièce |
| 13 | CS01320361 | Protection | Disponible | Voir la pièce |
| 14 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 14 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 15 | CS01190244 | Etau | Disponible | Voir la pièce |
| 16 | CS01060508 | Vis | Disponible | Voir la pièce |
| 16 | CS01060508 | Vis | Disponible | Voir la pièce |
| 17 | CS01080281 | Support | Disponible | Voir la pièce |
| 18 | CS01590142 | Goupille | Disponible | Voir la pièce |
| 19 | CS01580124 | Guide | Disponible | Voir la pièce |
| 20 | CS01400163 | Poignee | Disponible | Voir la pièce |
| 21 | CS01400143 | Poignee | Disponible | Voir la pièce |
| 22 | CS01330210 | Bouchon | Disponible | Voir la pièce |
| 22 | CS01330210 | Bouchon | Disponible | Voir la pièce |
| 23 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 24 | 3801015R | Vis | Disponible | Voir la pièce |
| 25 | 4161619AR | Bande | Non reliée | |
| 26 | CS61600027 | Attaque | Disponible | Voir la pièce |
| 26 | CS61600027 | Attaque | Disponible | Voir la pièce |
| 27 | 61112080A | Barre extens.2mt | Disponible | Voir la pièce |
| 28 | 61112081A | Barre extens.3mt | Disponible | Voir la pièce |
| 29 | CS61830011 | Couvercle | Disponible | Voir la pièce |
| 30 | CS01230240 | Joint | Disponible | Voir la pièce |
| 31 | 61012006AR | Poignee | Non reliée | |
| 32 | 3960067AR | Vis | Disponible | Voir la pièce |
| 33 | 61040056R | Ressort | Disponible | Voir la pièce |
| 34 | 61040049R | Levier accelerateur | Non reliée | |
| 35 | 61010019R | Bande | Disponible | Voir la pièce |
| 36 | 3960061AR | Vis | Disponible | Voir la pièce |
| 37 | 61040054R | Bride | Disponible | Voir la pièce |
| 38 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 39 | 61040057R | Ressort | Disponible | Voir la pièce |
| 40 | 61040051R | Curseur | Non reliée | |
| 41 | 61040053R | Bride | Disponible | Voir la pièce |
| 42 | 61040050AR | Levier | Disponible | Voir la pièce |
| 43 | 61110092BR | Cable | Non reliée | |
| 44 | 61110091R | Cable accellerateur | Non reliée | |
| 45 | CS01060191 | Vis | Disponible | Voir la pièce |
| 46 | 61110164 | Kit bielle | Disponible | Voir la pièce |
| 47 | CS01010117 | Rondelle | Disponible | Voir la pièce |
| 47 | CS01010117 | Rondelle | Disponible | Voir la pièce |
| 48 | CS01010222 | Rondelle | Disponible | Voir la pièce |
| 49 | CS01270170 | Roulement | Disponible | Voir la pièce |
| 50 | CS61970008 | Couronne | Disponible | Voir la pièce |
| 51 | CS01330211 | Bouchon | Disponible | Voir la pièce |
| 52 | CS01230302 | Bague or | Disponible | Voir la pièce |
| 52 | CS01230302 | Bague or | Disponible | Voir la pièce |
| 53 | CS61580010 | Guide | Disponible | Voir la pièce |
| 54 | CS01060164 | Vis | Disponible | Voir la pièce |
| 54 | CS01060164 | Vis | Disponible | Voir la pièce |
| 55 | CS01000100 | Ecrou | Disponible | Voir la pièce |
| 55 | CS01000100 | Ecrou | Disponible | Voir la pièce |
| 56 | CS01330172 | Lumière | Disponible | Voir la pièce |
| 57 | CS01060329 | Vis | Disponible | Voir la pièce |
| 58 | CS01710344 | Corp | Non reliée | |
| 59 | CS61890009 | Arbre (pignon) | Disponible | Voir la pièce |
| 60 | CS01270190 | Roulement | Disponible | Voir la pièce |
| 61 | CS01280221 | Entretoise | Disponible | Voir la pièce |
| 62 | CS01260449 | Bague seeger | Disponible | Voir la pièce |
| 63 | CS01270191 | Roulement | Disponible | Voir la pièce |
| 64 | CS01230101 | Bague or | Disponible | Voir la pièce |
| 65 | CS61330011 | Bouchon | Disponible | Voir la pièce |
| 66 | CS01270160 | Roulement | Disponible | Voir la pièce |
| 67 | CS01610123 | Collier | Disponible | Voir la pièce |
| 68 | CS01280204 | Entretoise | Disponible | Voir la pièce |
| 69 | CS01270146 | Roulement | Disponible | Voir la pièce |
| 70 | CS01260168 | Bague | Disponible | Voir la pièce |
| 71 | CS01230282 | Bague | Disponible | Voir la pièce |
| 72 | CS01090177R | Cloche embrayage | Disponible | Voir la pièce |
| 73 | CS01010234 | Rondelle | Disponible | Voir la pièce |
| 74 | CS01000163 | Ecrou | Disponible | Voir la pièce |
| 75 | CS01220200 | Flasque | Disponible | Voir la pièce |
| 76 | CS01260180 | Bague seeger | Disponible | Voir la pièce |
| 76 | CS01260180 | Bague seeger | Disponible | Voir la pièce |
| 77 | CS01250258 | Pivot | Disponible | Voir la pièce |
| 78 | CS61290023 | Arbre | Non reliée | |
| 79 | CS01010100 | Rondelle | Disponible | Voir la pièce |
| 79 | CS01010100 | Rondelle | Disponible | Voir la pièce |
| 80 | CS61220010 | Flasque | Disponible | Voir la pièce |
| 81 | 61110146 | Pied | Disponible | Voir la pièce |
| 82 | CS01230294 | Joint | Disponible | Voir la pièce |
| 83 | CS01230283 | Bague | Disponible | Voir la pièce |
| 84 | CS01260162 | Bague seeger | Disponible | Voir la pièce |
| 85 | CS01320376 | Protection | Non reliée | |
| 86 | 61110143R | Anneau ressort | Disponible | Voir la pièce |
| 87 | CS61960002A | Crochet | Disponible | Voir la pièce |
| 88 | CS01320296 | Protection | Disponible | Voir la pièce |
| 89 | CS01000212 | Contreecrou | Disponible | Voir la pièce |
