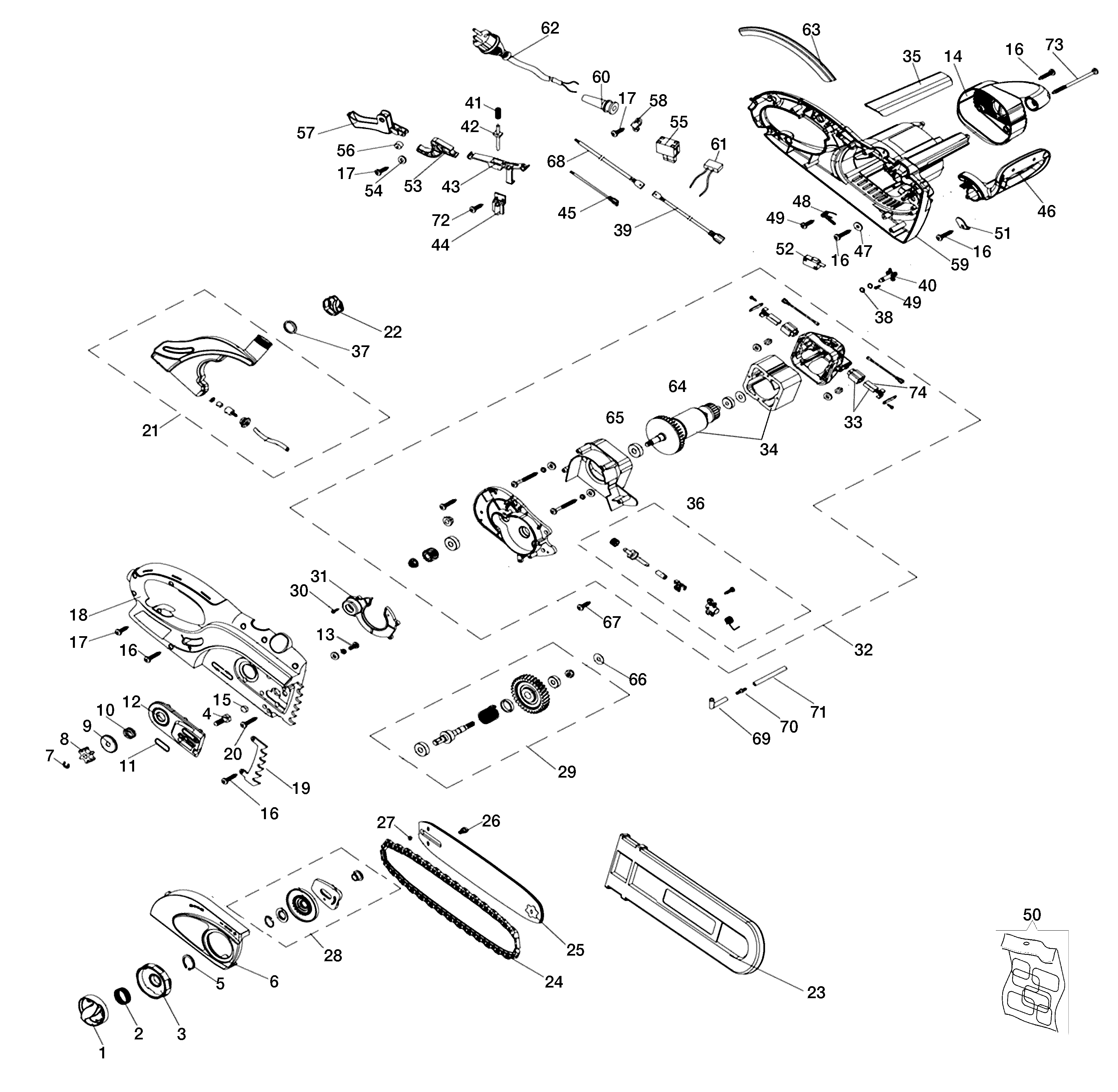

Vue Éclatée GS 200 E
Retrouvez les pièces détachées, références et repères disponibles pour GS 200 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 51030040 | Poignée | Disponible | Voir la pièce |
| 2 | YT000001 | Ressort | Disponible | Voir la pièce |
| 3 | 51030081 | Support | Disponible | Voir la pièce |
| 4 | YT000054 | Vis | Disponible | Voir la pièce |
| 5 | YT000003 | Bague | Disponible | Voir la pièce |
| 6 | 51030038 | Carter chaine | Disponible | Voir la pièce |
| 7 | YT000004 | Bague seeger | Disponible | Voir la pièce |
| 8 | YT000005 | Pignon | Disponible | Voir la pièce |
| 9 | YT000006R | Joint d | Non reliée | |
| 10 | YT000007 | Ressort | Disponible | Voir la pièce |
| 11 | YT000008 | Joint d | Disponible | Voir la pièce |
| 12 | YT000009 | Support | Disponible | Voir la pièce |
| 13 | YT000010 | Vis | Disponible | Voir la pièce |
| 14 | 51030036 | Couvercle | Disponible | Voir la pièce |
| 15 | YT000012 | Anneau ressort | Disponible | Voir la pièce |
| 16 | 094600041AR | Vis | Non reliée | |
| 16 | 094600041AR | Vis | Non reliée | |
| 16 | 094600041AR | Vis | Non reliée | |
| 16 | 094600041AR | Vis | Non reliée | |
| 16 | 094600041AR | Vis | Non reliée | |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 18 | 51030080 | Carter droite | Disponible | Voir la pièce |
| 19 | YT000015 | Plaquette | Disponible | Voir la pièce |
| 20 | YT000016 | Vis | Disponible | Voir la pièce |
| 21 | YT000017 | Reservoir | Disponible | Voir la pièce |
| 22 | YT000289R | Bouchon | Non reliée | |
| 23 | 3063054R | Couvre-guide - 40 cm | Non reliée | |
| 24 | 30629018C | Chaine .3/8 | Disponible | Voir la pièce |
| 25 | 50052012R | Guide 16 | Disponible | Voir la pièce |
| 26 | YT000020 | Vis tension | Disponible | Voir la pièce |
| 27 | YT000019 | Bague | Disponible | Voir la pièce |
| 28 | YT000021 | Kit vis tension | Disponible | Voir la pièce |
| 29 | YT000022 | Jeu arbre moteur | Disponible | Voir la pièce |
| 30 | YT000023 | Vis | Disponible | Voir la pièce |
| 31 | YT000024 | Pare-poussière | Disponible | Voir la pièce |
| 32 | YT000025R | Moteur électrique | Non reliée | |
| 33 | 51030147 | Charbon compl. | Non reliée | |
| 34 | 51030146 | Kit stator | Disponible | Voir la pièce |
| 35 | 51030041 | Protection | Disponible | Voir la pièce |
| 36 | YT000029 | Kit pompe | Disponible | Voir la pièce |
| 37 | YT000055 | Rondelle | Disponible | Voir la pièce |
| 38 | YT000031 | Bague | Disponible | Voir la pièce |
| 39 | YT000032 | Câble | Disponible | Voir la pièce |
| 40 | YT000033 | Connecteur | Disponible | Voir la pièce |
| 41 | YT000034 | Ressort | Disponible | Voir la pièce |
| 42 | YT000035 | Tige de frein | Disponible | Voir la pièce |
| 43 | YT000036 | Support | Disponible | Voir la pièce |
| 44 | YT000037 | Regulateur | Disponible | Voir la pièce |
| 45 | YT000061 | Câble | Disponible | Voir la pièce |
| 46 | 51030033 | Protection | Disponible | Voir la pièce |
| 47 | YT000039 | Epaisseur | Disponible | Voir la pièce |
| 48 | YT000040 | Ressort | Disponible | Voir la pièce |
| 49 | YT000041 | Vis | Disponible | Voir la pièce |
| 49 | YT000041 | Vis | Disponible | Voir la pièce |
| 50 | 51030148 | Kit etiquettes | Disponible | Voir la pièce |
| 51 | YT000043 | Arrêt | Disponible | Voir la pièce |
| 52 | YT000044 | Micro-interrupteur | Disponible | Voir la pièce |
| 53 | YT000045 | Levier | Disponible | Voir la pièce |
| 54 | YT000046 | Rondelle | Disponible | Voir la pièce |
| 55 | YT000047 | Interrupteur | Disponible | Voir la pièce |
| 56 | YT000048 | Entretoise | Disponible | Voir la pièce |
| 57 | YT000049 | Levier | Disponible | Voir la pièce |
| 58 | YT000042 | Fixation cable | Disponible | Voir la pièce |
| 59 | 51030079 | Carter gauche | Disponible | Voir la pièce |
| 60 | YT000027 | Passe-cable | Disponible | Voir la pièce |
| 61 | YT000028 | Inducteur | Disponible | Voir la pièce |
| 62 | YT000011 | Câble | Disponible | Voir la pièce |
| 63 | 51030030 | Protection | Disponible | Voir la pièce |
| 64 | YT000052 | Roulement | Disponible | Voir la pièce |
| 65 | YT000053 | Roulement | Disponible | Voir la pièce |
| 66 | YT000056 | Rondelle | Disponible | Voir la pièce |
| 67 | YT000057 | Vis | Disponible | Voir la pièce |
| 68 | YT000030 | Câble | Disponible | Voir la pièce |
| 69 | YT000058 | Connecteur | Disponible | Voir la pièce |
| 70 | YT000059 | Tube de connexion | Disponible | Voir la pièce |
| 71 | YT000060 | Tube de connexion | Disponible | Voir la pièce |
| 72 | YT000038 | Vis | Disponible | Voir la pièce |
| 73 | YT000002 | Vis | Disponible | Voir la pièce |
| 74 | YT000018 | Charbon | Disponible | Voir la pièce |
