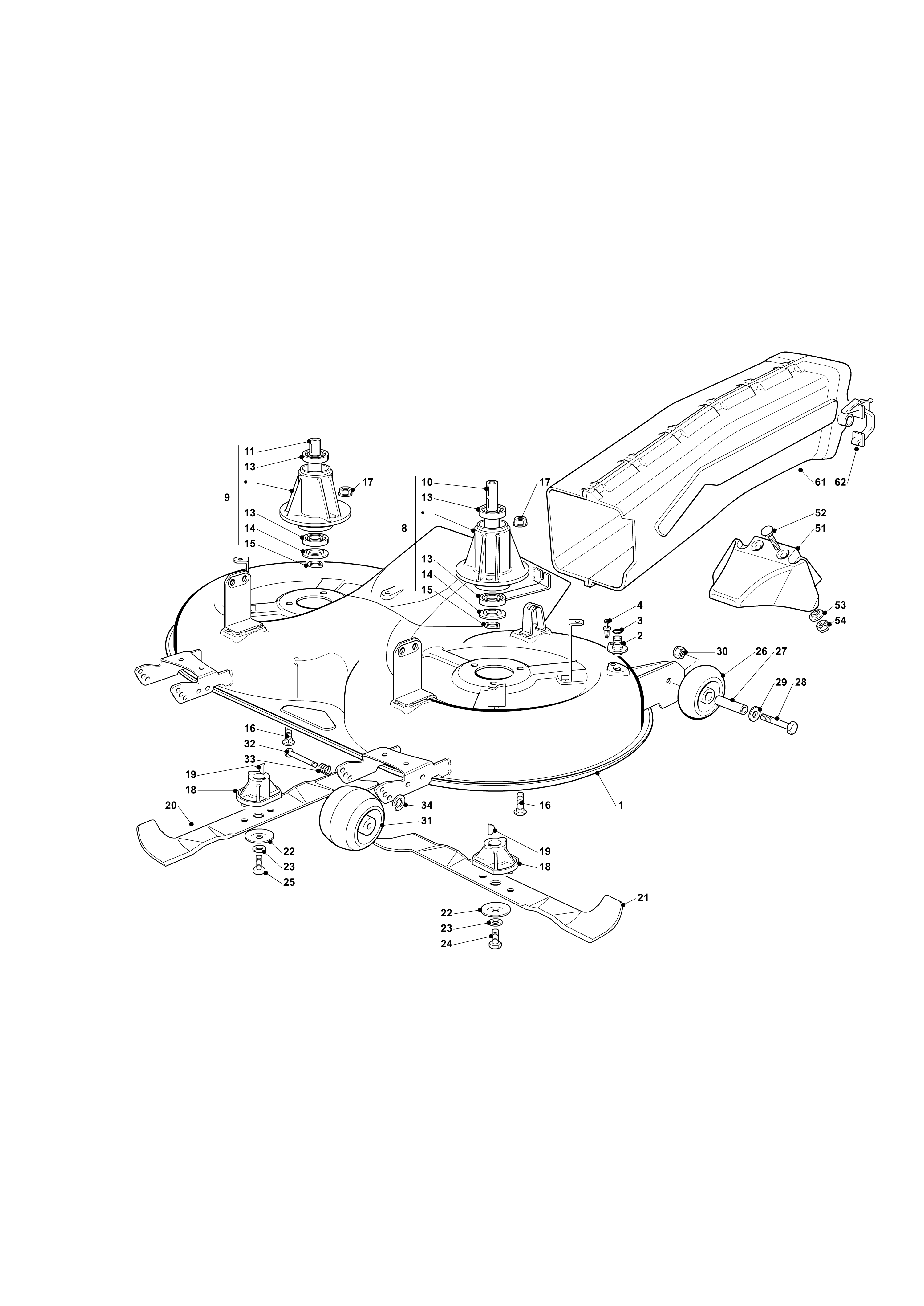

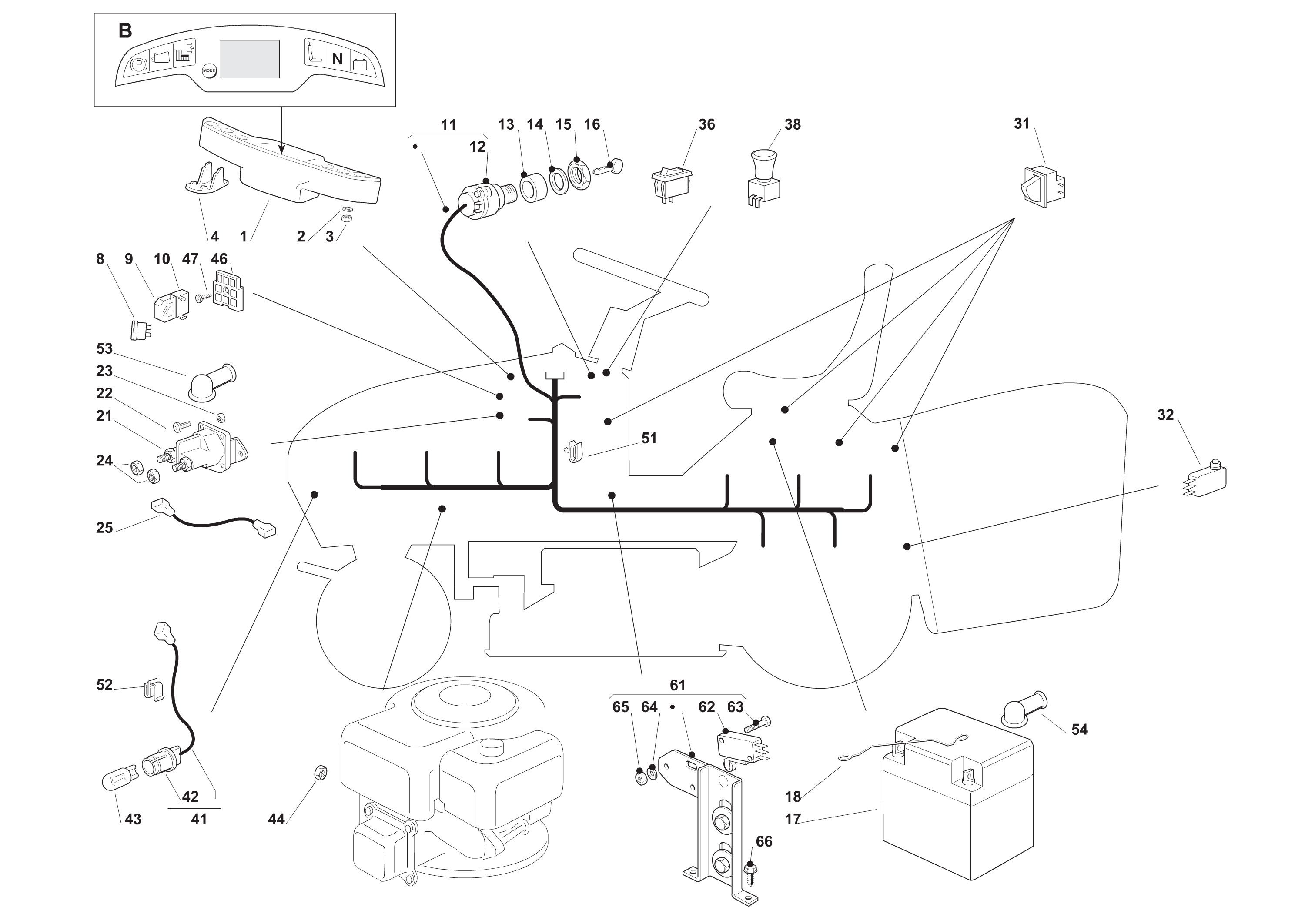

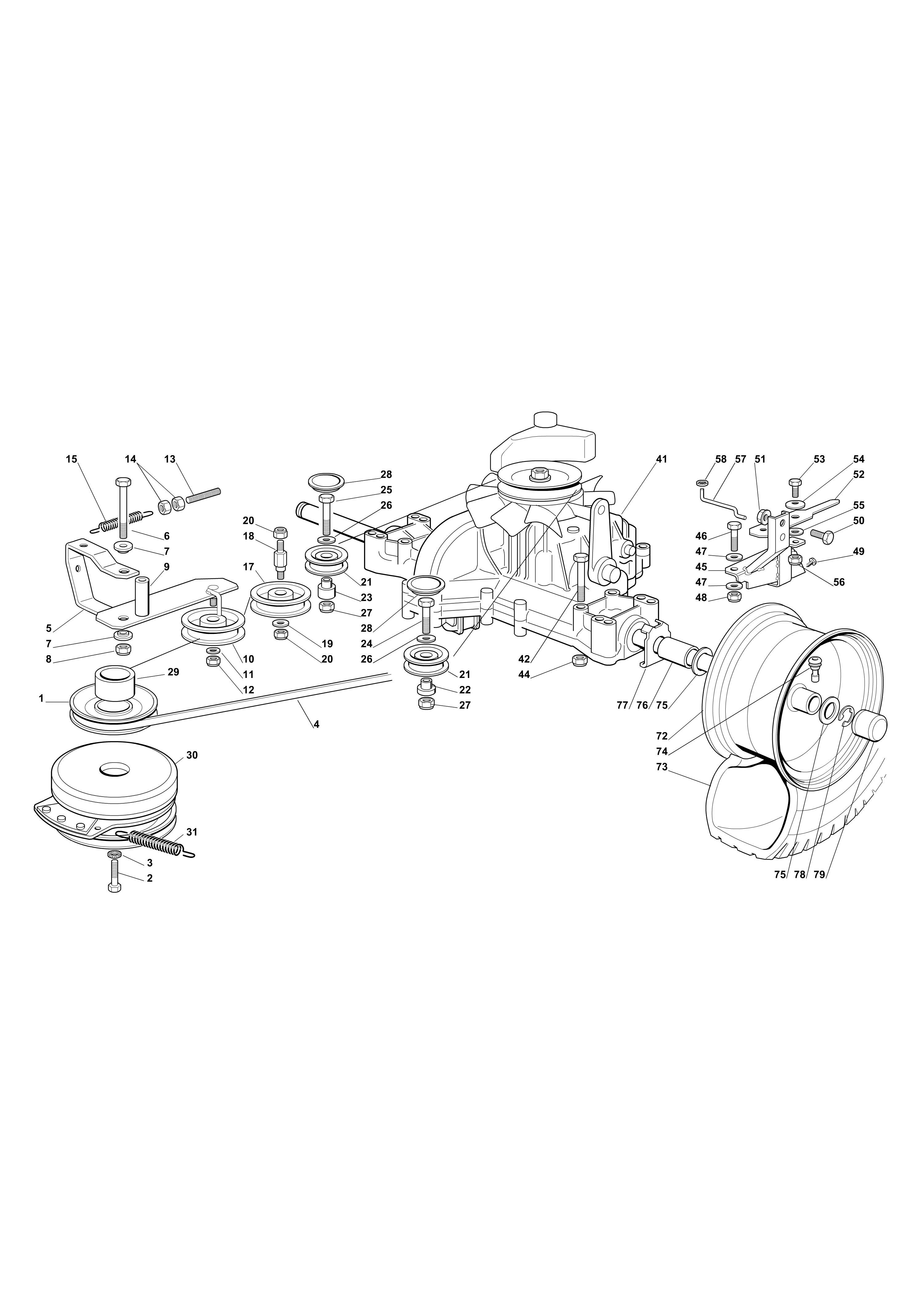

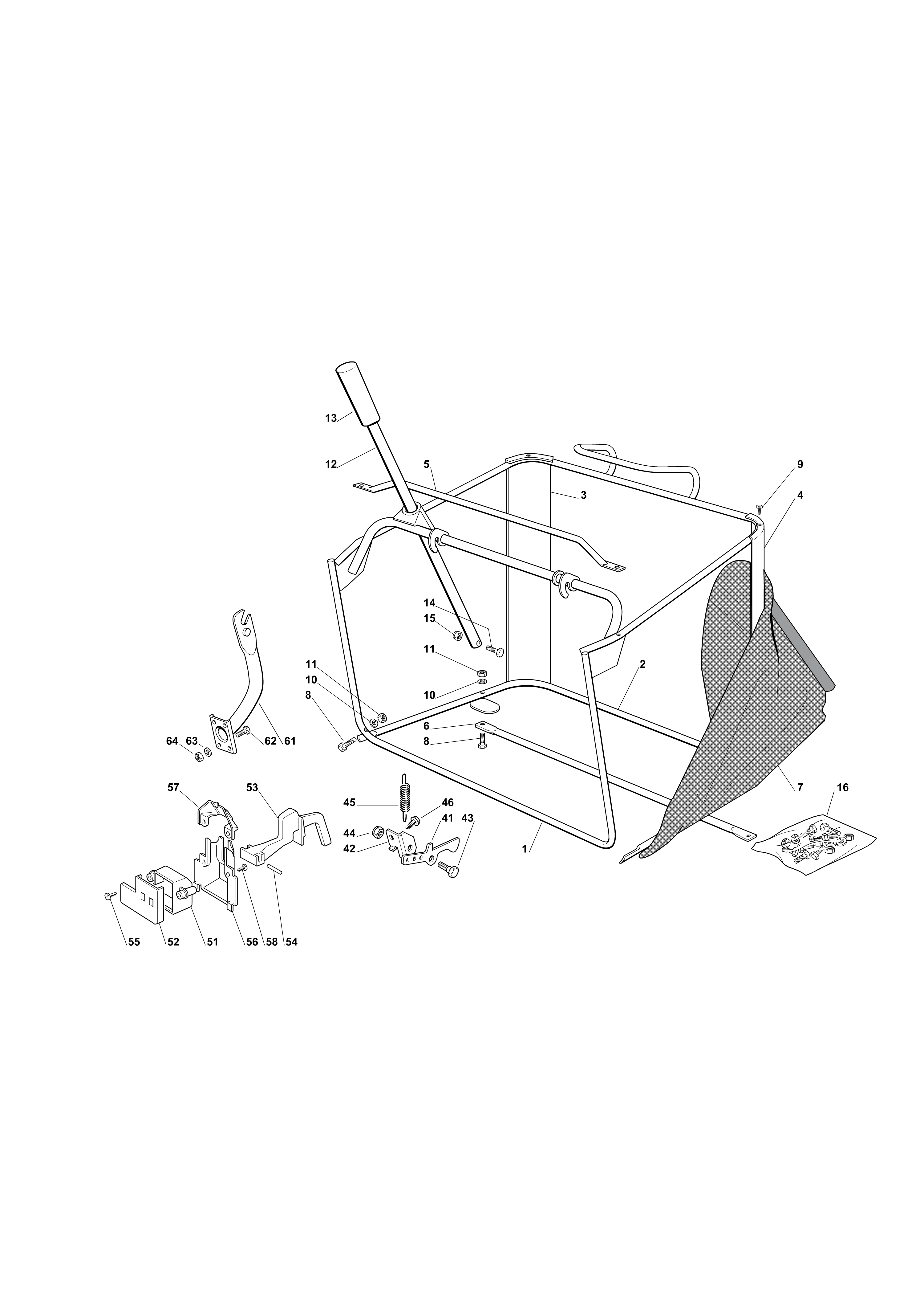

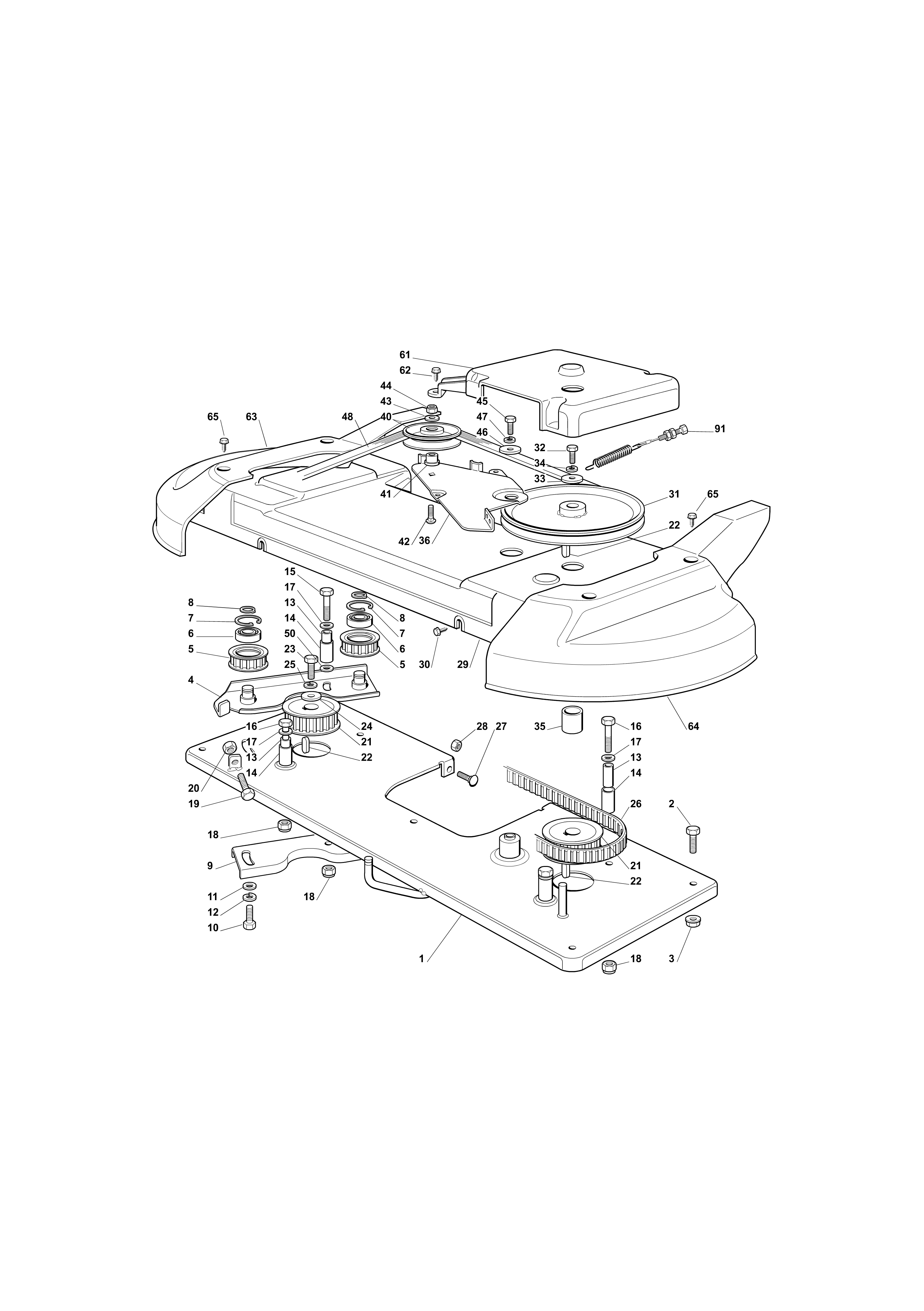

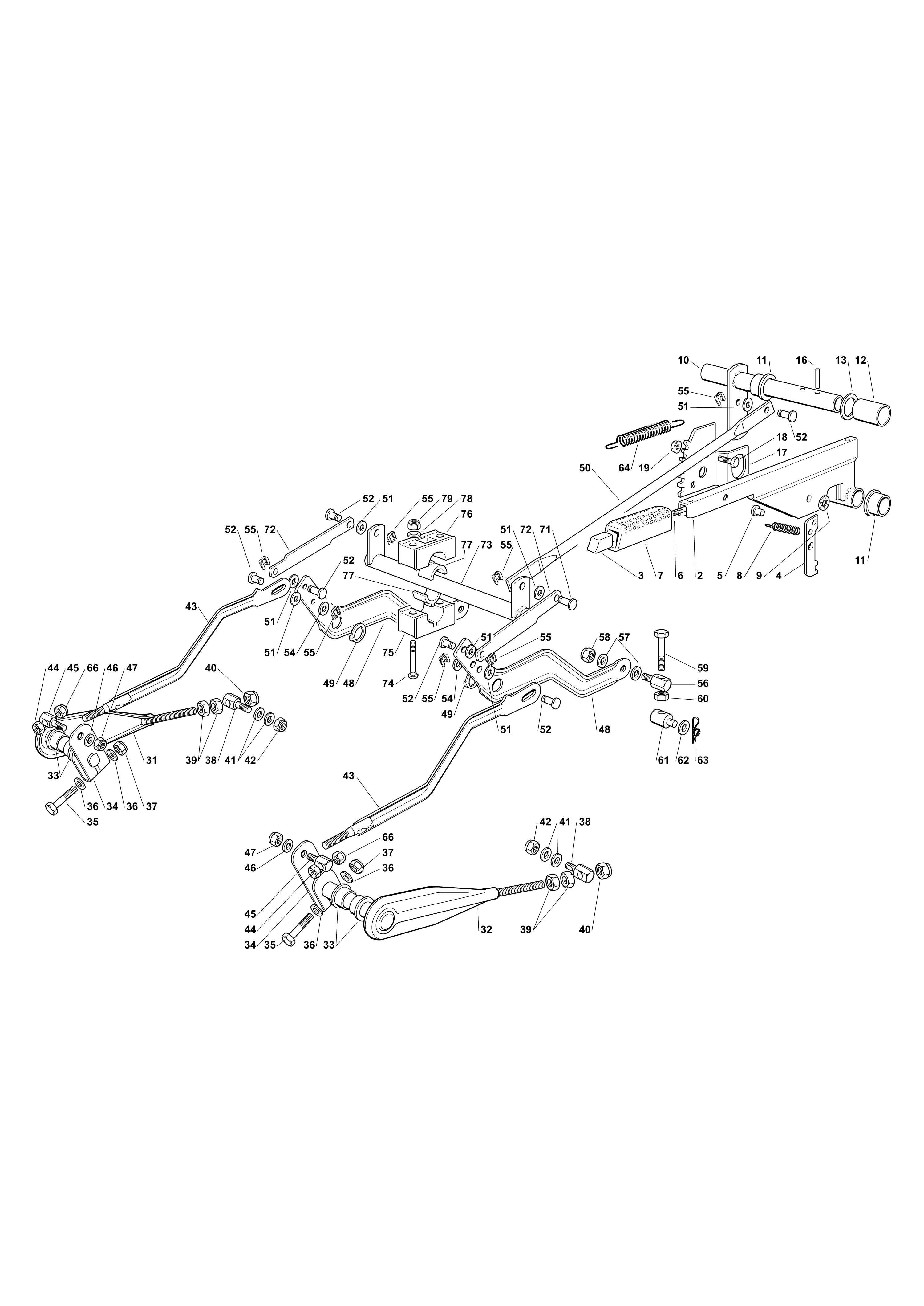

Vue Éclatée OM 102C/18,5H Cat.2013
Retrouvez les pièces détachées, références et repères disponibles pour OM 102C/18,5H Cat.2013.

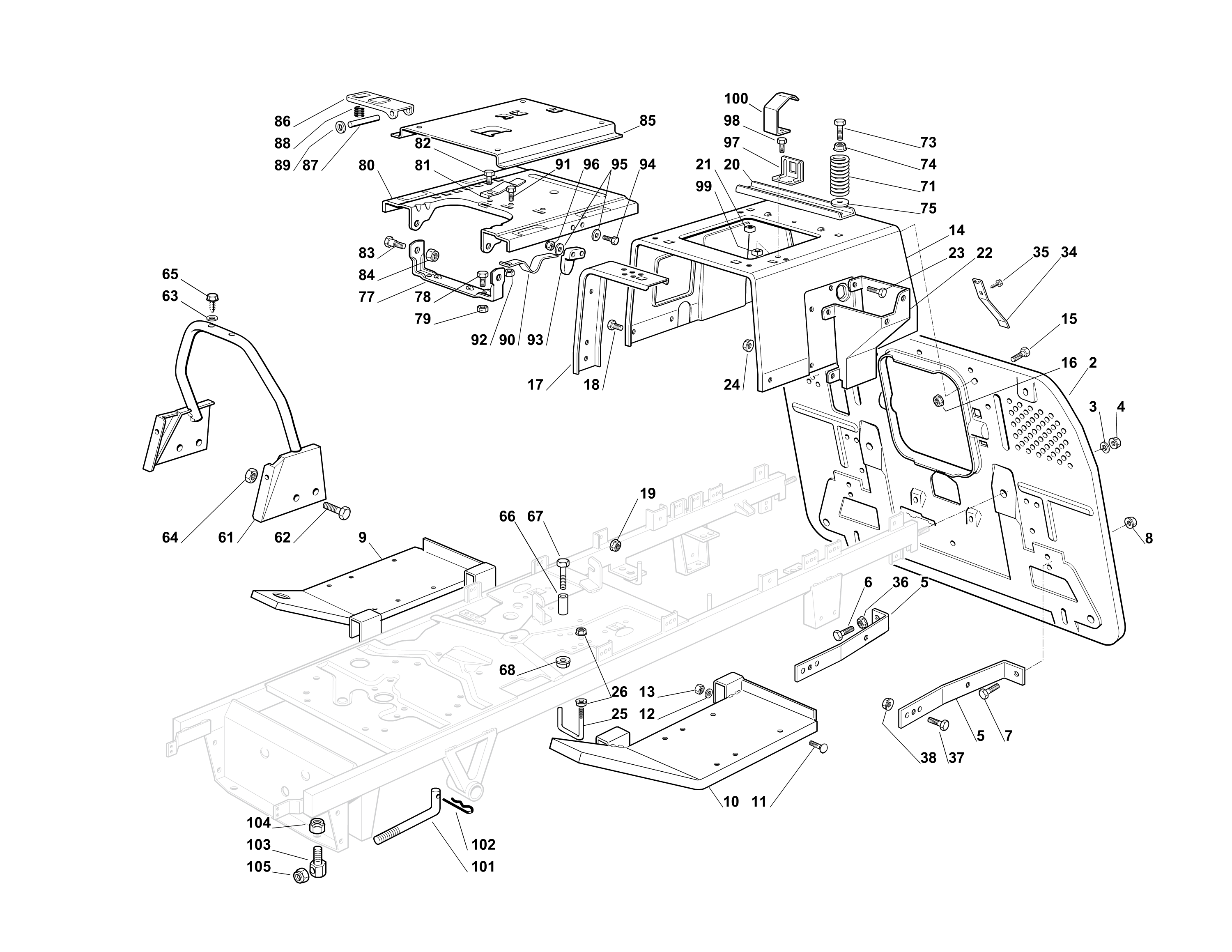

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G382547011E6 | Plaquette | Disponible | Voir la pièce |
| 3 | G112585100E0 | Grower | Disponible | Voir la pièce |
| 4 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 5 | G325774273E2 | Renforcement | Disponible | Voir la pièce |
| 5 | G325774273E2 | Renforcement | Disponible | Voir la pièce |
| 6 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 7 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 8 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G382510041E2 | Support marchepied droite | Disponible | Voir la pièce |
| 10 | G382510043E2 | Support marchepied gauche | Disponible | Voir la pièce |
| 11 | G112815245E0 | Vis | Disponible | Voir la pièce |
| 12 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G325785133E5 | Support siege | Disponible | Voir la pièce |
| 15 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 16 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G325650065E1 | Renforcement | Disponible | Voir la pièce |
| 18 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G325650067E1 | Renforcement | Disponible | Voir la pièce |
| 21 | G112360420E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G325785137E1 | Support | Disponible | Voir la pièce |
| 23 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G125580019E1 | Piquet | Disponible | Voir la pièce |
| 26 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G125430238E1 | Ressort | Disponible | Voir la pièce |
| 35 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 36 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 38 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G382650045E0 | Chassis | Disponible | Voir la pièce |
| 62 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 63 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 64 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 65 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 66 | G122167840E0 | Entretoise | Disponible | Voir la pièce |
| 67 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 68 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G125430205E1 | Ressort | Disponible | Voir la pièce |
| 73 | G125943001E1 | Vis | Disponible | Voir la pièce |
| 74 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 75 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 77 | G382774305E0 | Etrier | Non reliée | |
| 78 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 79 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 80 | G325785149E2 | Support | Disponible | Voir la pièce |
| 81 | G125430203E1 | Ressort | Disponible | Voir la pièce |
| 82 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 83 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 84 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G325785147E2 | Support | Non reliée | |
| 86 | G325318109E1 | Levier | Disponible | Voir la pièce |
| 87 | G125510000E0 | Pivot | Disponible | Voir la pièce |
| 88 | G125430202E1 | Ressort | Disponible | Voir la pièce |
| 89 | G112604897E0 | Rondelle | Disponible | Voir la pièce |
| 90 | G125430223E2 | Ressort | Disponible | Voir la pièce |
| 91 | G112727796E0R | Vis | Non reliée | |
| 92 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 93 | G325060049E0 | Camme | Disponible | Voir la pièce |
| 94 | G112815050E0 | Vis | Disponible | Voir la pièce |
| 95 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 96 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 97 | G325755025E2 | Equere support | Disponible | Voir la pièce |
| 98 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 99 | G112437502E0 | Plaque | Disponible | Voir la pièce |
| 100 | G325430255E0 | Ressort | Disponible | Voir la pièce |
| 101 | G125510119E0 | Entretoise | Disponible | Voir la pièce |
| 102 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 103 | G125510040E2 | Pivot | Disponible | Voir la pièce |
| 104 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 105 | G112155000E0 | Ecrou | Disponible | Voir la pièce |

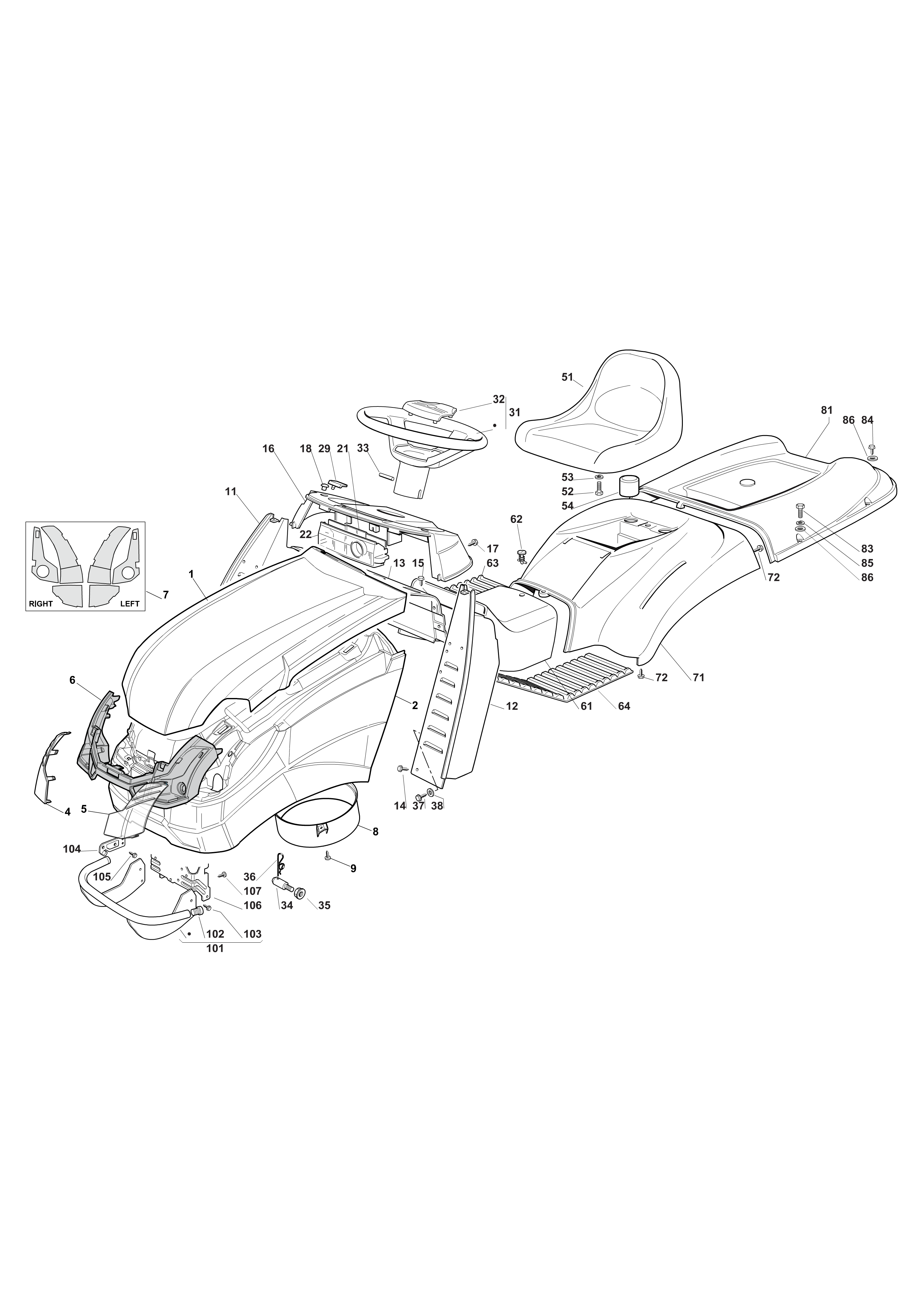

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325076919E0 | Capot superieur | Disponible | Voir la pièce |
| 2 | G325076972E0 | Capot inferieur | Non reliée | |
| 4 | G325410905E0 | Masque | Disponible | Voir la pièce |
| 5 | G325410906E0 | Masque | Disponible | Voir la pièce |
| 6 | G325076920E0 | Capot avant | Disponible | Voir la pièce |
| 7 | G114366315E0 | Decalque | Disponible | Voir la pièce |
| 8 | G325108055E0 | Carter | Disponible | Voir la pièce |
| 9 | G112735404E0 | Vis | Disponible | Voir la pièce |
| 11 | G382785022E8 | Support | Disponible | Voir la pièce |
| 12 | G382785022E8 | Support | Disponible | Voir la pièce |
| 13 | G382785137E1 | Support | Non reliée | |
| 14 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 15 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 16 | G325120199E0 | Tableau de bord | Disponible | Voir la pièce |
| 17 | G112728440E0 | Vis | Disponible | Voir la pièce |
| 18 | G125120200E0 | Bouchon | Disponible | Voir la pièce |
| 21 | G125600009E0 | Protection | Disponible | Voir la pièce |
| 22 | G125600051E0 | Protection | Disponible | Voir la pièce |
| 29 | G125260000E0 | Anneau ressort | Disponible | Voir la pièce |
| 31 | G125961217E1 | Volant | Disponible | Voir la pièce |
| 32 | G325580501E0 | Bouchon | Disponible | Voir la pièce |
| 33 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 34 | G125510169E1R | Pivot | Non reliée | |
| 35 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 37 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 38 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G125722451E2 | Siege | Disponible | Voir la pièce |
| 52 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 53 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 61 | G325110099E1 | Couverture | Disponible | Voir la pièce |
| 62 | G125580020E2 | Pivot | Disponible | Voir la pièce |
| 63 | G325110278E1 | Couvremarchepied droite | Disponible | Voir la pièce |
| 64 | G325110279E0 | Couvremarchepied gauche | Disponible | Voir la pièce |
| 71 | G325109726E2 | Couverture | Disponible | Voir la pièce |
| 72 | G112735420E0R | Vis | Non reliée | |
| 72 | G112735420E0R | Vis | Non reliée | |
| 81 | G382110206E1 | Couverture | Disponible | Voir la pièce |
| 83 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 84 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 85 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 86 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 86 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 101 | G382869025E0 | Protection | Disponible | Voir la pièce |
| 102 | G118737860E0 | Bouchon | Disponible | Voir la pièce |
| 103 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 104 | G325547159E1 | Plaque | Disponible | Voir la pièce |
| 105 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 106 | G325774301E2 | Support | Disponible | Voir la pièce |
| 107 | G112735420E0R | Vis | Non reliée |

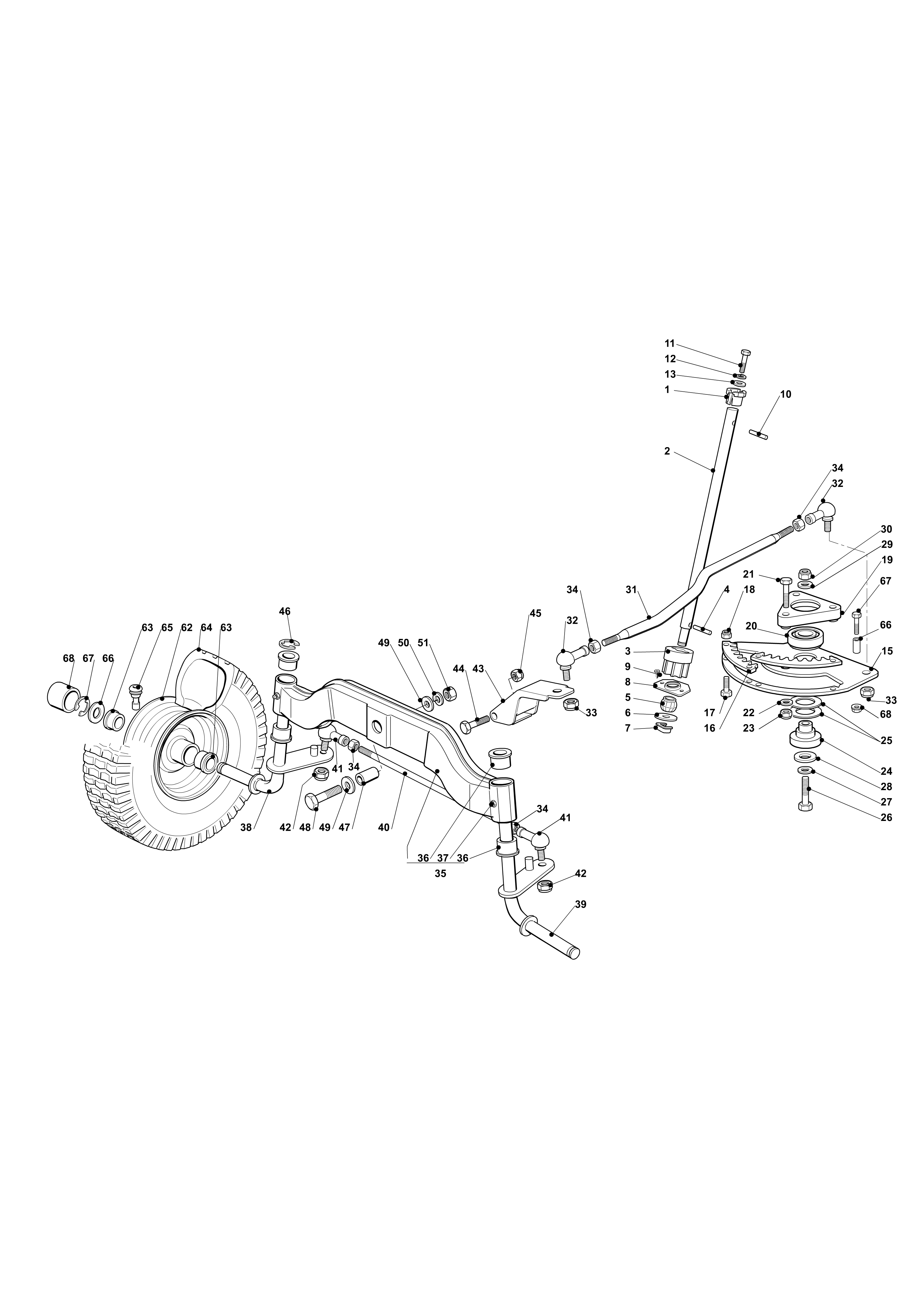

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 2 | G125520010E0 | Planton | Disponible | Voir la pièce |
| 3 | G125570004E0 | Pignon | Disponible | Voir la pièce |
| 4 | G112714300E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 6 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 8 | G325785213E1 | Support | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 10 | G112620250E0 | Goupille | Disponible | Voir la pièce |
| 11 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 12 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112523060E0R | Rondelle | Non reliée | |
| 15 | G325735523E1 | Secteur | Non reliée | |
| 16 | G325150000E0 | Engrenage | Disponible | Voir la pièce |
| 17 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 18 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G325774453E0 | Etrier | Disponible | Voir la pièce |
| 20 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 21 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 22 | G112523060E0R | Rondelle | Non reliée | |
| 23 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G125510120E0 | Support | Disponible | Voir la pièce |
| 25 | G322672153E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112692395E2 | Vis | Non reliée | |
| 27 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G125033003E1 | Tige | Disponible | Voir la pièce |
| 32 | G122746616E0 | Joint | Disponible | Voir la pièce |
| 32 | G122746616E0 | Joint | Disponible | Voir la pièce |
| 33 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 33 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 34 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G382034001E3 | Balancier | Disponible | Voir la pièce |
| 36 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 36 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 37 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 38 | G382230361E1 | Fuseau droite | Disponible | Voir la pièce |
| 39 | G382230359E1 | Fuseau gauche | Disponible | Voir la pièce |
| 40 | G325840001E1 | Entretoise | Disponible | Voir la pièce |
| 41 | G122746616E0 | Joint | Disponible | Voir la pièce |
| 41 | G122746616E0 | Joint | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G382318185E0 | Levier | Disponible | Voir la pièce |
| 44 | G112692395E2 | Vis | Non reliée | |
| 45 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 47 | G125160005E1 | Entretoise | Disponible | Voir la pièce |
| 48 | G112694100E0 | Vis | Disponible | Voir la pièce |
| 49 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 49 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 50 | G112587900E0 | Grower | Disponible | Voir la pièce |
| 51 | G112295800E0 | Ecrou | Disponible | Voir la pièce |
| 62 | G182001507E0R | Bandage roue | Non reliée | |
| 63 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 63 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 64 | G382680098E0R | Roue avant complet | Non reliée | |
| 65 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 66 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 66 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 67 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 67 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 68 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 68 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |

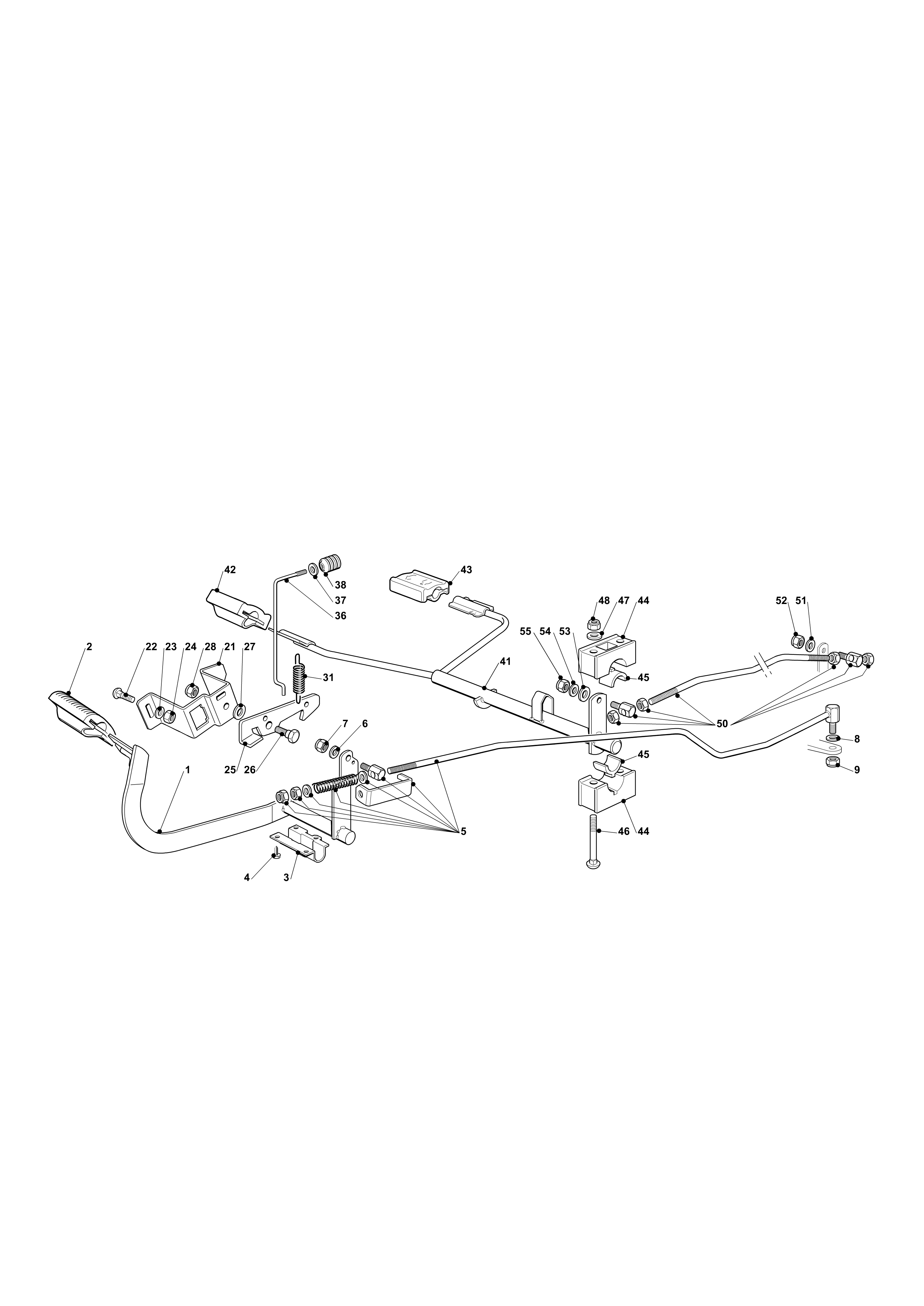

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382500011E2 | Pedale | Disponible | Voir la pièce |
| 2 | G325110416E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G325547081E2 | Plaque | Disponible | Voir la pièce |
| 4 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 5 | G382000582E0 | Tige | Disponible | Voir la pièce |
| 6 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G325785143E1 | Support | Disponible | Voir la pièce |
| 22 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 23 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G325253001E0 | Crochet | Disponible | Voir la pièce |
| 26 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 27 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 36 | G125033034E0 | Tige | Disponible | Voir la pièce |
| 37 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 38 | G125394509E1 | Poignée | Disponible | Voir la pièce |
| 41 | G382000391E1 | Pedale | Non reliée | |
| 42 | G325110417E0 | Couvre etrier avant | Disponible | Voir la pièce |
| 43 | G325110418E0 | Couvre etrier arriere | Disponible | Voir la pièce |
| 44 | G325785354E0 | Support | Disponible | Voir la pièce |
| 44 | G325785354E0 | Support | Disponible | Voir la pièce |
| 45 | G325034003E0 | Bague | Disponible | Voir la pièce |
| 45 | G325034003E0 | Bague | Disponible | Voir la pièce |
| 46 | G112815271E0 | Vis | Disponible | Voir la pièce |
| 47 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 50 | G382000579E0 | Tige | Disponible | Voir la pièce |
| 51 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

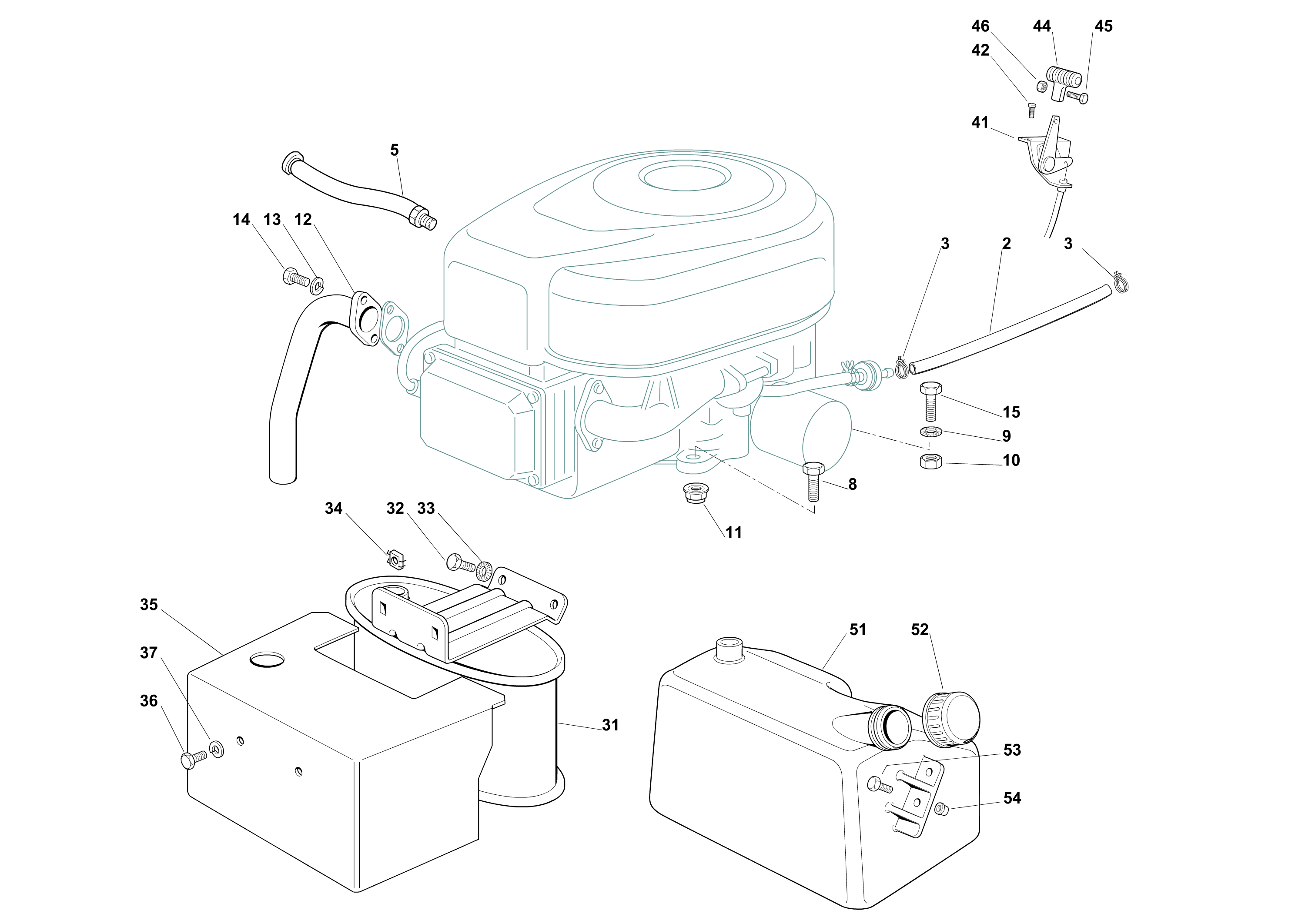

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G325869016E1 | Tube de connexion | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 5 | G113458270E1 | Tuyau | Disponible | Voir la pièce |
| 8 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 9 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G118738206E0 | Tuyau | Disponible | Voir la pièce |
| 13 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112735530E0 | Vis | Disponible | Voir la pièce |
| 15 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 31 | G182750010E0 | Silencieux | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G382598009E2 | Protection | Disponible | Voir la pièce |
| 36 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 37 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G182000200E1 | Accelerateur | Disponible | Voir la pièce |
| 42 | G125943012E0 | Vis | Disponible | Voir la pièce |
| 44 | G325592000E1 | Pommeau | Non reliée | |
| 45 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 46 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G125735110E3 | Reservoir | Disponible | Voir la pièce |
| 52 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 53 | G112788910E0 | Vis | Disponible | Voir la pièce |
| 54 | G112500092E0 | Rivet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125601566E1 | Poulie | Disponible | Voir la pièce |
| 2 | G112737320E0R | Vis | Non reliée | |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G135062020E1 | Courroie | Disponible | Voir la pièce |
| 5 | G382318165E2 | Levier | Disponible | Voir la pièce |
| 6 | G112692000E0 | Vis | Disponible | Voir la pièce |
| 7 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 7 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 8 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G125160027E0 | Entretoise | Disponible | Voir la pièce |
| 10 | G125601554E0 | Poulie | Non reliée | |
| 11 | G112523060E0R | Rondelle | Non reliée | |
| 12 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G125840010E1 | Entretoise | Disponible | Voir la pièce |
| 14 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G125430219E1 | Ressort | Disponible | Voir la pièce |
| 17 | G125601555E0 | Poulie | Non reliée | |
| 18 | G125510036E2 | Pivot | Non reliée | |
| 19 | G112523060E0R | Rondelle | Non reliée | |
| 20 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G325601570E1 | Poulie | Non reliée | |
| 21 | G325601570E1 | Poulie | Non reliée | |
| 22 | G125160030E2 | Entretoise | Non reliée | |
| 23 | G125160024E2 | Entretoise | Non reliée | |
| 24 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 25 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 26 | G112523060E0R | Rondelle | Non reliée | |
| 26 | G112523060E0R | Rondelle | Non reliée | |
| 27 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G125109521E1 | Couvercle | Non reliée | |
| 28 | G125109521E1 | Couvercle | Non reliée | |
| 29 | G125160059E0 | Entretoise | Non reliée | |
| 30 | G118399062E1R | Embrayage | Non reliée | |
| 31 | G125430210E1 | Ressort | Disponible | Voir la pièce |
| 41 | G118400950E1 | Transmission | Disponible | Voir la pièce |
| 42 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 44 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G382785109E1 | Support | Disponible | Voir la pièce |
| 46 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 47 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 50 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 51 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G325318157E0 | Levier | Disponible | Voir la pièce |
| 53 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 54 | G112369500E0 | Disque | Disponible | Voir la pièce |
| 55 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 57 | G125033033E1 | Tige | Disponible | Voir la pièce |
| 58 | G112604896E0 | Flasque | Disponible | Voir la pièce |
| 72 | G182001505E0R | Bandage roue | Non reliée | |
| 73 | G125590023E0R | Pneumatique | Non reliée | |
| 74 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 75 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 75 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 76 | G125160023E0 | Entretoise | Disponible | Voir la pièce |
| 77 | G325670025E0 | Rondelle | Disponible | Voir la pièce |
| 78 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 79 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G382318139E1 | Kit levier | Non reliée | |
| 3 | G125605000E1 | Interrupteur | Disponible | Voir la pièce |
| 4 | G325470901E1 | Vis | Disponible | Voir la pièce |
| 5 | G125510011E1 | Pivot | Disponible | Voir la pièce |
| 6 | G125033002E1 | Tige | Disponible | Voir la pièce |
| 7 | G325394536E0 | Poignée | Disponible | Voir la pièce |
| 8 | G125430208E1 | Ressort | Disponible | Voir la pièce |
| 9 | G112604899E0R | Bague | Non reliée | |
| 10 | G382000551E0 | Axe | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 12 | G125160025E1 | Entretoise | Disponible | Voir la pièce |
| 13 | G322672153E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112620206E0 | Goupille | Disponible | Voir la pièce |
| 17 | G325735506E2 | Secteur | Disponible | Voir la pièce |
| 18 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 19 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G382318155E0 | Levier | Disponible | Voir la pièce |
| 32 | G382318157E0 | Levier | Disponible | Voir la pièce |
| 33 | G125040605E0 | Douille | Disponible | Voir la pièce |
| 33 | G125040605E0 | Douille | Disponible | Voir la pièce |
| 34 | G325318161E1 | Levier | Disponible | Voir la pièce |
| 34 | G325318161E1 | Levier | Disponible | Voir la pièce |
| 35 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 35 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 38 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 39 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 41 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 44 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 44 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G125510055E1 | Pivot | Disponible | Voir la pièce |
| 45 | G125510055E1 | Pivot | Disponible | Voir la pièce |
| 46 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 47 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 49 | G112609255E0 | Bague | Disponible | Voir la pièce |
| 49 | G112609255E0 | Bague | Disponible | Voir la pièce |
| 50 | G325033071E0 | Tige de connexion | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 56 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 57 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 58 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112794980E0 | Vis | Disponible | Voir la pièce |
| 60 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G125510070E1 | Entretoise | Disponible | Voir la pièce |
| 62 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 63 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 64 | G125430218E1 | Ressort | Disponible | Voir la pièce |
| 66 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 66 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G125510048E1 | Pivot | Disponible | Voir la pièce |
| 72 | G325318223E0 | Levier | Disponible | Voir la pièce |
| 72 | G325318223E0 | Levier | Disponible | Voir la pièce |
| 73 | G382000585E0 | Axe | Disponible | Voir la pièce |
| 74 | G112815271E0 | Vis | Disponible | Voir la pièce |
| 75 | G325785355E0 | Support | Disponible | Voir la pièce |
| 76 | G325785354E0 | Support | Disponible | Voir la pièce |
| 77 | G325034003E0 | Bague | Disponible | Voir la pièce |
| 77 | G325034003E0 | Bague | Disponible | Voir la pièce |
| 78 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 79 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382547029E2 | Plaquette | Disponible | Voir la pièce |
| 2 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 3 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G382785084E3R | Support | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 9 | G325650037E1 | Renforcement | Disponible | Voir la pièce |
| 10 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 11 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 15 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112793900E0 | Vis | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 23 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 24 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G135065605E0R | Courroie | Non reliée | |
| 27 | G112815202E0R | Vis | Non reliée | |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G125060100E3 | Carter | Disponible | Voir la pièce |
| 30 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 31 | G125601550E0 | Poulie | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G125160002E1 | Entretoise | Disponible | Voir la pièce |
| 36 | G325318115E2R | Levier (frein) | Non reliée | |
| 40 | G125601555E0 | Poulie | Non reliée | |
| 41 | G125160007E1 | Entretoise | Disponible | Voir la pièce |
| 42 | G112818900E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523060E0R | Rondelle | Non reliée | |
| 44 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 46 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G135062813E1 | Courroie | Disponible | Voir la pièce |
| 50 | G112523060E0R | Rondelle | Non reliée | |
| 61 | G125600049E0 | Protection | Disponible | Voir la pièce |
| 62 | G112735420E0R | Vis | Non reliée | |
| 63 | G125060104E0 | Carter | Disponible | Voir la pièce |
| 64 | G125060105E0 | Carter | Disponible | Voir la pièce |
| 65 | G112735420E0R | Vis | Non reliée | |
| 65 | G112735420E0R | Vis | Non reliée | |
| 91 | G182004608E0R | Cable | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382564131E1R | Plateau de coupe | Non reliée | |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 8 | G382207200E2LCR | Flasque | Non reliée | |
| 9 | G382207201E3LCR | Flasque | Non reliée | |
| 10 | G125020832E0R | Arbre | Non reliée | |
| 11 | G125020833E0R | Arbre | Non reliée | |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 14 | G325160501E1R | Disque | Non reliée | |
| 14 | G325160501E1R | Disque | Non reliée | |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 16 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 17 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 20 | G182004348E0 | Lame mulching right 102 | Disponible | Voir la pièce |
| 21 | G182004347E0 | Lame mulching left 102 | Disponible | Voir la pièce |
| 22 | G122160400E0 | Disque | Non reliée | |
| 22 | G122160400E0 | Disque | Non reliée | |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112735694E0 | Vis | Non reliée | |
| 25 | G112735695E1 | Vis | Non reliée | |
| 26 | G182700003E0 | Roulettes antiscalp Ø 80 | Disponible | Voir la pièce |
| 27 | G125510072E1 | Entretoise | Disponible | Voir la pièce |
| 28 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 29 | G112523060E0R | Rondelle | Non reliée | |
| 30 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G182700004E0 | Roulettes antiscalp Ø 100 | Disponible | Voir la pièce |
| 32 | G125510121E1 | Pivot | Non reliée | |
| 33 | G122450115E0 | Ressort | Disponible | Voir la pièce |
| 34 | G112000930E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325140100E0 | Deflecteur | Disponible | Voir la pièce |
| 52 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 53 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 54 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G382108016E1 | Carter | Disponible | Voir la pièce |
| 62 | G325774373E0 | Etrier | Disponible | Voir la pièce |

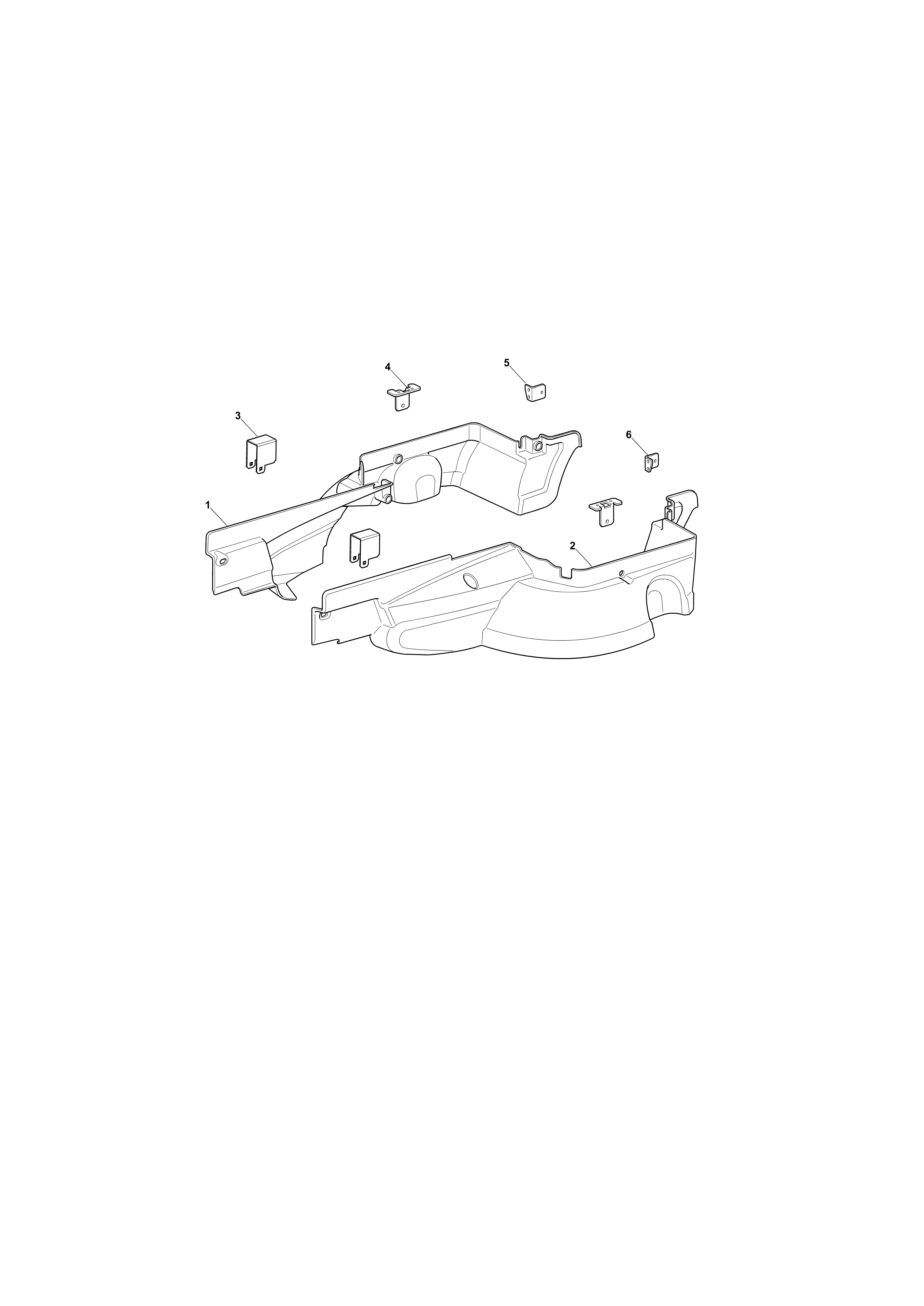

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325060144E0 | Protection | Disponible | Voir la pièce |
| 2 | G325060145E0 | Protection | Disponible | Voir la pièce |
| 3 | G325774267E0 | Arrêt | Disponible | Voir la pièce |
| 4 | G325774423E0 | Arrêt | Disponible | Voir la pièce |
| 5 | G325774425E0 | Arrêt | Disponible | Voir la pièce |
| 6 | G325774421E0 | Arrêt | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382800051E1 | Châssis | Non reliée | |
| 2 | G382800002E2 | Châssis | Disponible | Voir la pièce |
| 3 | G325032001E1 | Angulaire | Disponible | Voir la pièce |
| 4 | G325032002E1 | Angulaire | Disponible | Voir la pièce |
| 5 | G382394001E2 | Poignee | Disponible | Voir la pièce |
| 6 | G382650038E1 | Renforcement | Non reliée | |
| 7 | G182106000E2 | Bac | Disponible | Voir la pièce |
| 8 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 8 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G125869029E1 | Tuyau | Disponible | Voir la pièce |
| 13 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 14 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 15 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G382180027E1 | Kit vis | Disponible | Voir la pièce |
| 41 | G325774315E1 | Etrier | Disponible | Voir la pièce |
| 42 | G325755031E2 | Equere support | Disponible | Voir la pièce |
| 43 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 44 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G125430210E1 | Ressort | Disponible | Voir la pièce |
| 46 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 51 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 52 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 53 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 54 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 55 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 56 | G125600047E0 | Protection | Disponible | Voir la pièce |
| 57 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 58 | G112728450E0 | Vis | Disponible | Voir la pièce |
| 61 | G182774225E1 | Support | Disponible | Voir la pièce |
| 62 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 63 | G112523060E0R | Rondelle | Non reliée | |
| 64 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382722421E2 | Cartes + protections | Disponible | Voir la pièce |
| 2 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 3 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G325031501E0 | Deflecteur | Disponible | Voir la pièce |
| 8 | G133340036E0 | Fusee | Disponible | Voir la pièce |
| 8 | G133340040E0 | Fusee | Disponible | Voir la pièce |
| 9 | G133215000E0 | Couvercle | Disponible | Voir la pièce |
| 10 | G133500007E0 | Couvercle fusible | Disponible | Voir la pièce |
| 11 | G182040147E0 | Cablage | Disponible | Voir la pièce |
| 12 | G118450072E0 | Interrupteur demarr. | Disponible | Voir la pièce |
| 13 | G118550136E0 | Entretoise | Disponible | Voir la pièce |
| 14 | G118550135E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G118400862E0 | Collier | Disponible | Voir la pièce |
| 16 | G118210022E0 | Clef a demarrage | Disponible | Voir la pièce |
| 17 | G118120068E0R | Batterie | Non reliée | |
| 18 | G125430230E0 | Ressort | Disponible | Voir la pièce |
| 21 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 22 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 23 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G974351213E2 | Ecrou | Non reliée | |
| 25 | G125065017E0 | Cablage | Disponible | Voir la pièce |
| 31 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 32 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 36 | G118450060E1 | Interrupteur | Disponible | Voir la pièce |
| 38 | G118450068E1 | Interrupteur embrajage | Non reliée | |
| 41 | G182040073E0 | Cable | Disponible | Voir la pièce |
| 42 | G133500030E0 | Douille | Disponible | Voir la pièce |
| 43 | G118459100E0 | Ampoule | Disponible | Voir la pièce |
| 44 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G133500010E1 | Plaque | Disponible | Voir la pièce |
| 47 | G984077161E6 | Vis | Disponible | Voir la pièce |
| 51 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 52 | G133320504E0 | Arrêt | Disponible | Voir la pièce |
| 53 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 54 | G118564864E1 | Capuchon | Disponible | Voir la pièce |
| 61 | G382394853E0 | Kit interrupteur | Disponible | Voir la pièce |
| 62 | G119410609E1LC | Micro-interrupteur | Disponible | Voir la pièce |
| 63 | G112735602E0 | Vis | Disponible | Voir la pièce |
| 64 | G112581100E0 | Grower | Disponible | Voir la pièce |
| 65 | G112290791E0 | Ecrou | Disponible | Voir la pièce |
| 66 | G112735110E0 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

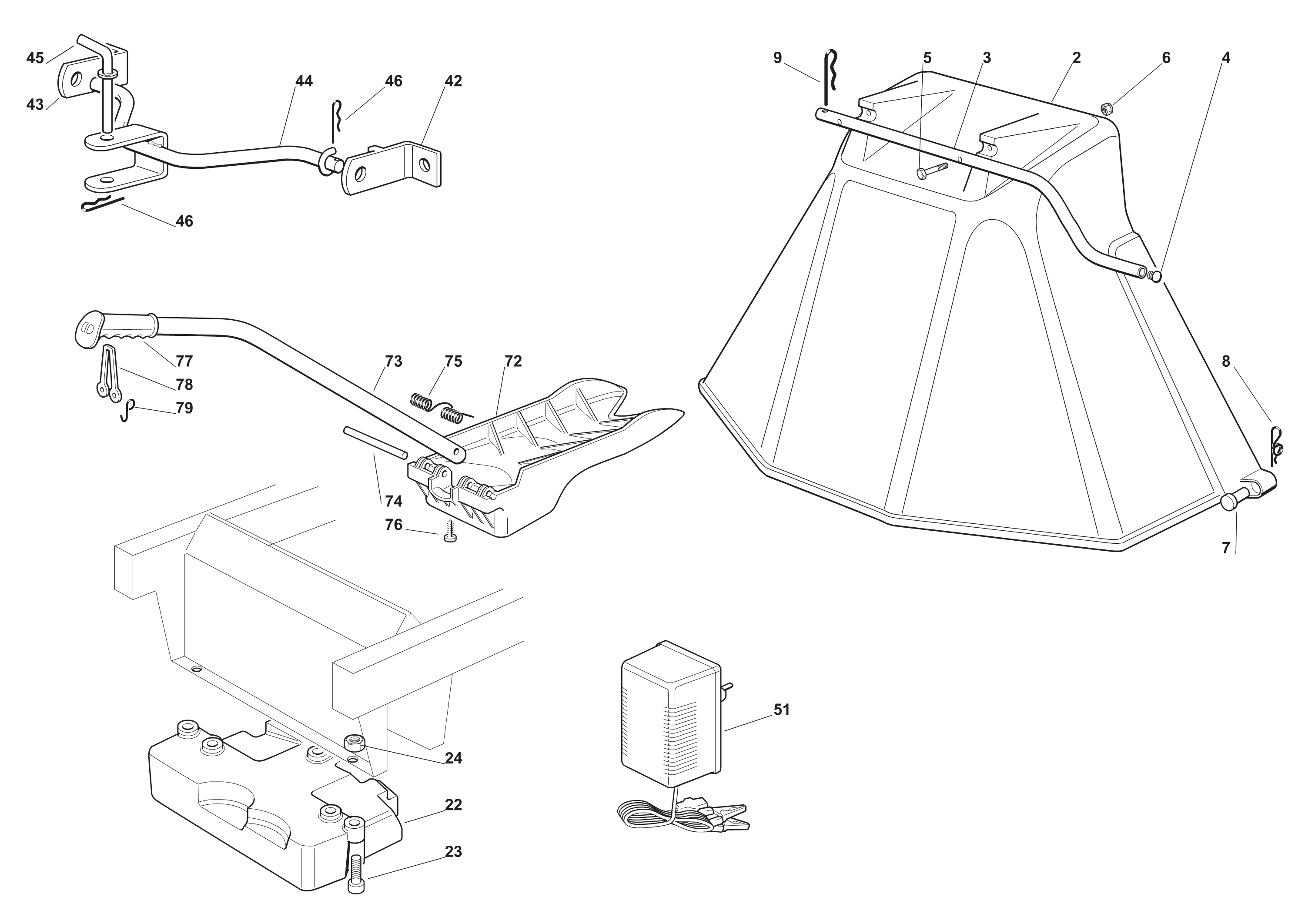

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G382400003E1 | Protection | Disponible | Voir la pièce |
| 3 | G325869043E0 | Tuyau | Disponible | Voir la pièce |
| 4 | G118566112E0 | Bouchon | Disponible | Voir la pièce |
| 5 | G112689515E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 8 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 9 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G382735502E0 | Etrier | Disponible | Voir la pièce |
| 43 | G325774213E0 | Etrier | Disponible | Voir la pièce |
| 44 | G382033115E0 | Barre | Disponible | Voir la pièce |
| 45 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 51 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 51 | G113492500E1R | Charge batterie | Non reliée | |
| 72 | G325140097E0 | Deflecteur | Disponible | Voir la pièce |
| 73 | G325394005E0 | Poignee | Disponible | Voir la pièce |
| 74 | G125510077E0 | Pivot | Disponible | Voir la pièce |
| 75 | G125430245E0 | Ressort | Disponible | Voir la pièce |
| 76 | G112735405E0 | Vis | Disponible | Voir la pièce |
| 77 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 78 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 79 | G125253004E0 | Crochet | Disponible | Voir la pièce |
Pièces de la vue éclatée

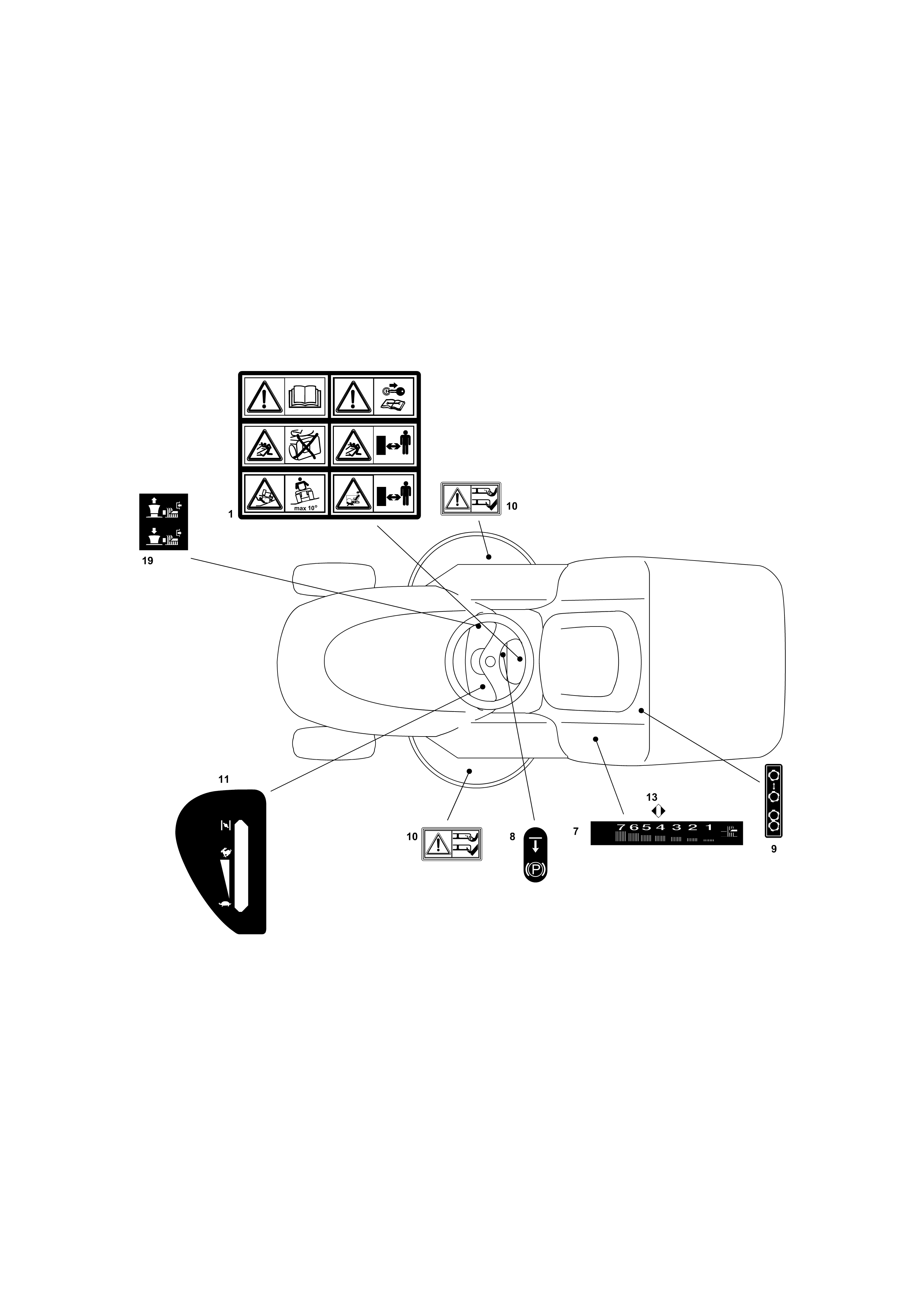

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 7 | G114357905E1 | Etiquette | Disponible | Voir la pièce |
| 8 | G114357526E1 | Etiquette | Disponible | Voir la pièce |
| 9 | G114357423E2 | Etiquette | Disponible | Voir la pièce |
| 10 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 10 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 11 | G114356754E1 | Etiquette | Disponible | Voir la pièce |
| 13 | G114357913E0 | Etiquette | Disponible | Voir la pièce |
| 19 | - | N | Non reliée |
Pièces de la vue éclatée

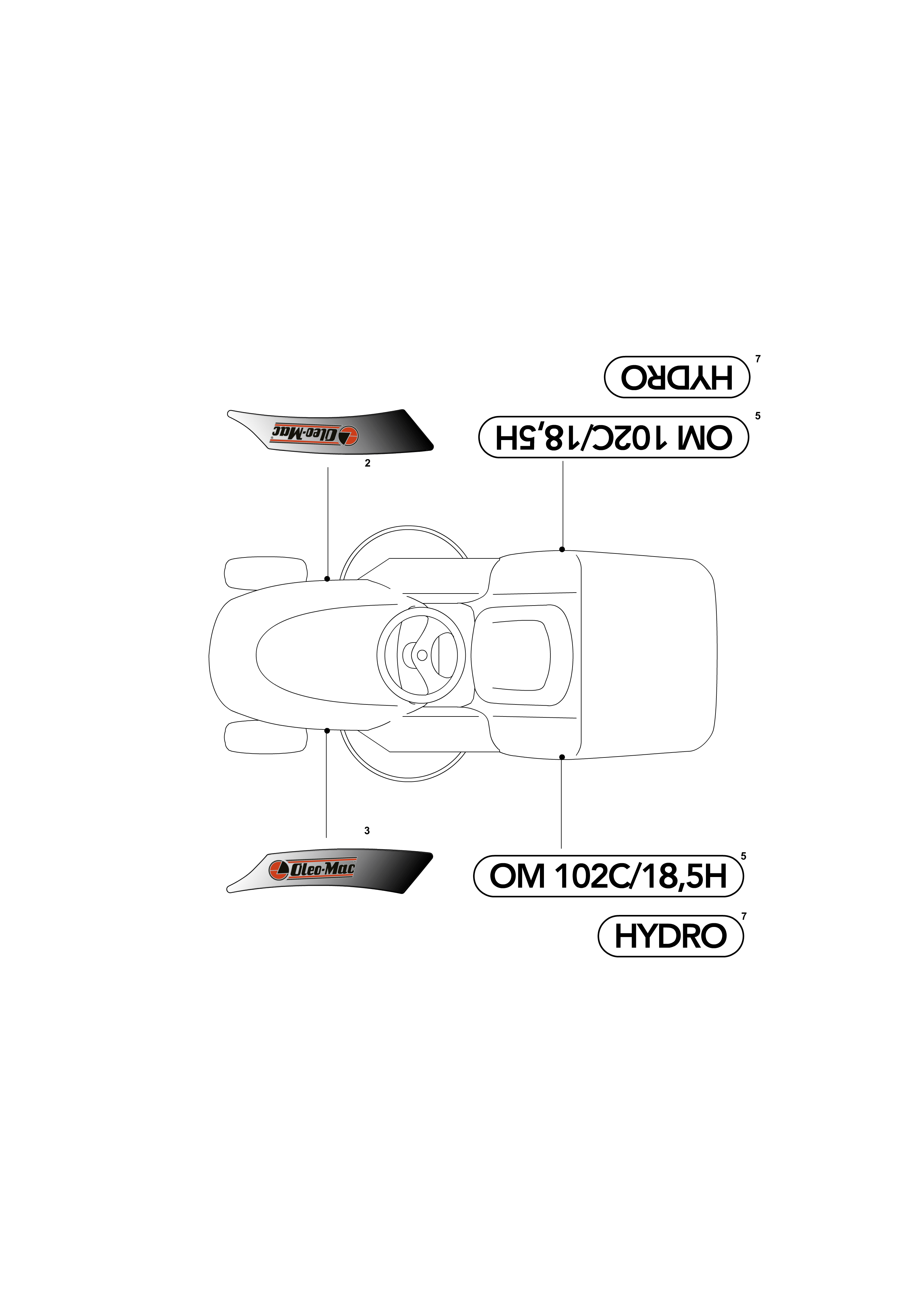

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G114366476E0 | Etiquette | Disponible | Voir la pièce |
| 3 | G114366477E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114362916E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114362916E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114360216E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114360216E0 | Etiquette | Disponible | Voir la pièce |
