Vue Éclatée OM 106S/24H 4X4 France Cat.2013
Retrouvez les pièces détachées, références et repères disponibles pour OM 106S/24H 4X4 France Cat.2013.
Pièces de la vue éclatée

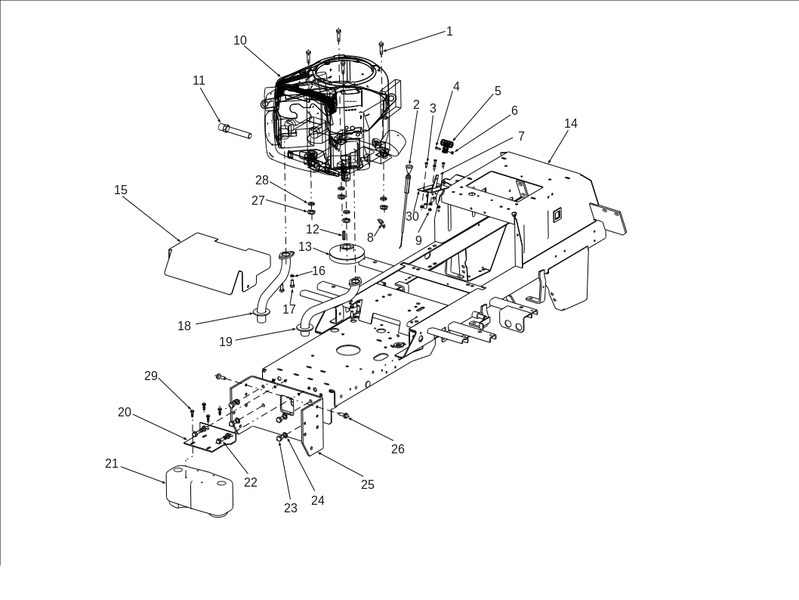

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N309503544 | Vis | Disponible | Voir la pièce |
| 2 | N443612011 | Levier starter | Disponible | Voir la pièce |
| 3 | N309251515 | Vis | Disponible | Voir la pièce |
| 4 | N309231535 | Vis | Disponible | Voir la pièce |
| 5 | N443900138 | Manette gaz | Disponible | Voir la pièce |
| 6 | N311129514 | Ecrou | Disponible | Voir la pièce |
| 7 | N000443006 | Levier | Disponible | Voir la pièce |
| 8 | N532980071 | Crochet | Disponible | Voir la pièce |
| 9 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | S532927262043 | Tuyau | Disponible | Voir la pièce |
| 12 | S532092312133 | Ressort pour BS 12+15HP | Disponible | Voir la pièce |
| 13 | S532033253803 | Poulie (moteur) | Disponible | Voir la pièce |
| 14 | S532912962783 | Châssis | Disponible | Voir la pièce |
| 15 | S532085427383 | Couvercle | Disponible | Voir la pièce |
| 16 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 17 | N309579502 | Vis | Disponible | Voir la pièce |
| 18 | S532927442393 | Tuyau | Disponible | Voir la pièce |
| 19 | S532927442403 | Tuyau | Disponible | Voir la pièce |
| 20 | S532113405093 | Serre-cable | Disponible | Voir la pièce |
| 21 | N443900129 | Pot | Disponible | Voir la pièce |
| 22 | N309503005 | Vis | Disponible | Voir la pièce |
| 23 | N309503521 | Vis | Disponible | Voir la pièce |
| 24 | N311214503 | Rondelle | Disponible | Voir la pièce |
| 25 | S532113405083 | Tuyau | Disponible | Voir la pièce |
| 26 | N309503005 | Vis | Disponible | Voir la pièce |
| 27 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | N309315016 | Vis | Disponible | Voir la pièce |
| 30 | S532080302873 | Renforcement | Disponible | Voir la pièce |

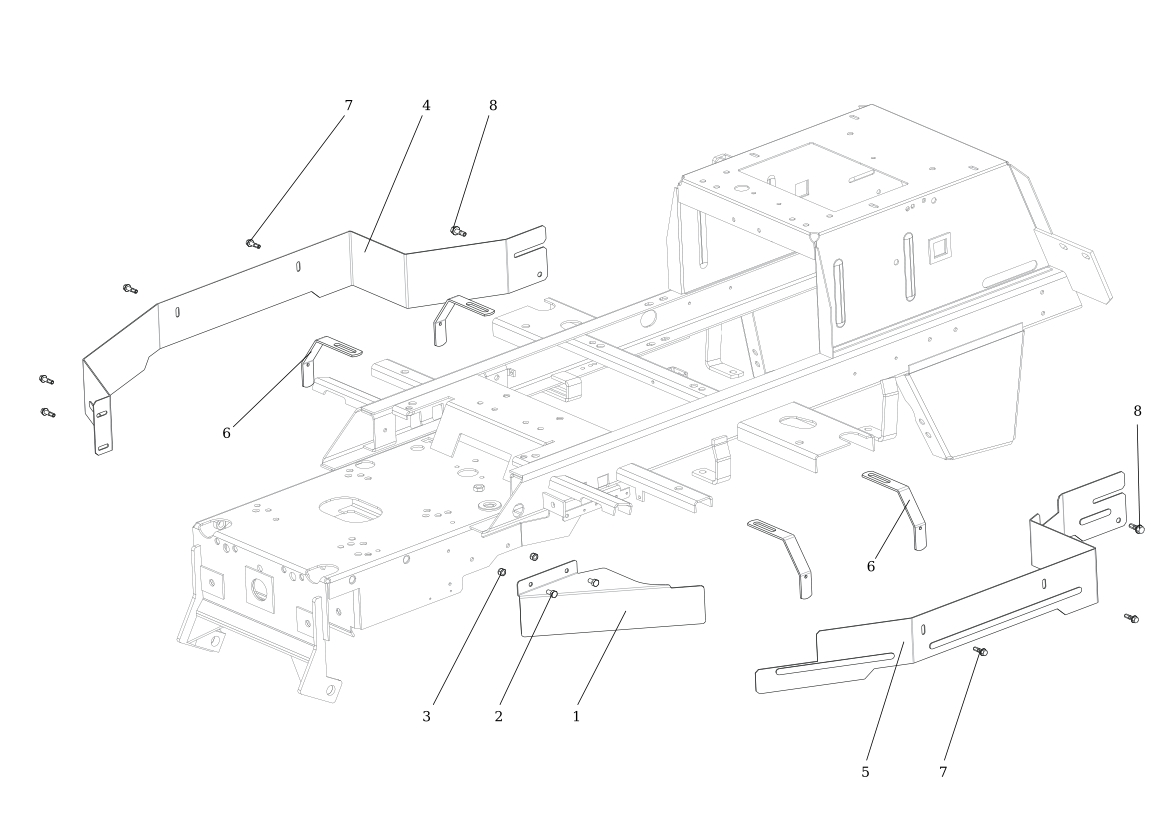

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532916262253 | Protection | Disponible | Voir la pièce |
| 2 | N311515079 | Goupille | Disponible | Voir la pièce |
| 3 | N309503571 | Vis | Disponible | Voir la pièce |
| 4 | N311214503 | Rondelle | Disponible | Voir la pièce |
| 5 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 6 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 7 | N309503572 | Vis | Disponible | Voir la pièce |
| 8 | N311214504 | Rondelle | Disponible | Voir la pièce |
| 9 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 10 | S532080422623 | Levier | Disponible | Voir la pièce |
| 11 | N532940154 | Roue avant | Disponible | Voir la pièce |
| 12 | S532092312233 | Goupille | Disponible | Voir la pièce |
| 13 | S532092207583 | Rondelle | Disponible | Voir la pièce |
| 14 | N311732023 | Bague | Disponible | Voir la pièce |
| 15 | N532150753 | Couvercle | Disponible | Voir la pièce |
| 16 | N532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 17 | N323721015 | Bague | Disponible | Voir la pièce |
| 18 | S532993122783 | Goupille | Disponible | Voir la pièce |

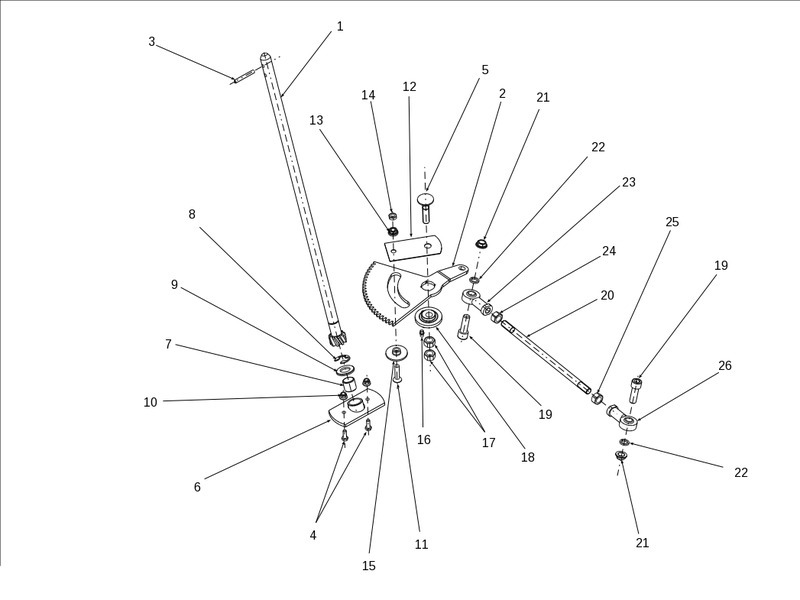

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532930252173 | Pignon complet | Disponible | Voir la pièce |
| 2 | S532033322163 | Engrenage | Disponible | Voir la pièce |
| 3 | N315238031 | Pivot | Disponible | Voir la pièce |
| 4 | N309503548 | Vis | Disponible | Voir la pièce |
| 5 | N309019522 | Vis | Disponible | Voir la pièce |
| 6 | S532938542043 | Support | Disponible | Voir la pièce |
| 7 | N323721002 | Roulement | Disponible | Voir la pièce |
| 8 | N311732008 | Goupille | Disponible | Voir la pièce |
| 9 | N311210514 | Rondelle | Disponible | Voir la pièce |
| 10 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 11 | N309578534 | Vis | Disponible | Voir la pièce |
| 12 | S532113323423 | Rondelle | Disponible | Voir la pièce |
| 13 | N311129520 | Ecrou | Disponible | Voir la pièce |
| 14 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 15 | S532195202593 | Entretoise | Disponible | Voir la pièce |
| 16 | N425111004 | Graisseur | Disponible | Voir la pièce |
| 17 | N311150505 | Ecrou | Disponible | Voir la pièce |
| 18 | S532080272033 | Came | Disponible | Voir la pièce |
| 19 | N309543522 | Vis M 12x40 | Disponible | Voir la pièce |
| 19 | N309543522 | Vis M 12x40 | Disponible | Voir la pièce |
| 20 | N532980144 | Bielle | Disponible | Voir la pièce |
| 21 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 22 | N311214504 | Rondelle | Disponible | Voir la pièce |
| 22 | N311214504 | Rondelle | Disponible | Voir la pièce |
| 23 | N442073028 | Connection | Disponible | Voir la pièce |
| 24 | N311150505 | Ecrou | Disponible | Voir la pièce |
| 25 | N311150516 | Ecrou M 12 G | Disponible | Voir la pièce |
| 26 | N442073029 | Connection | Disponible | Voir la pièce |
Pièces de la vue éclatée

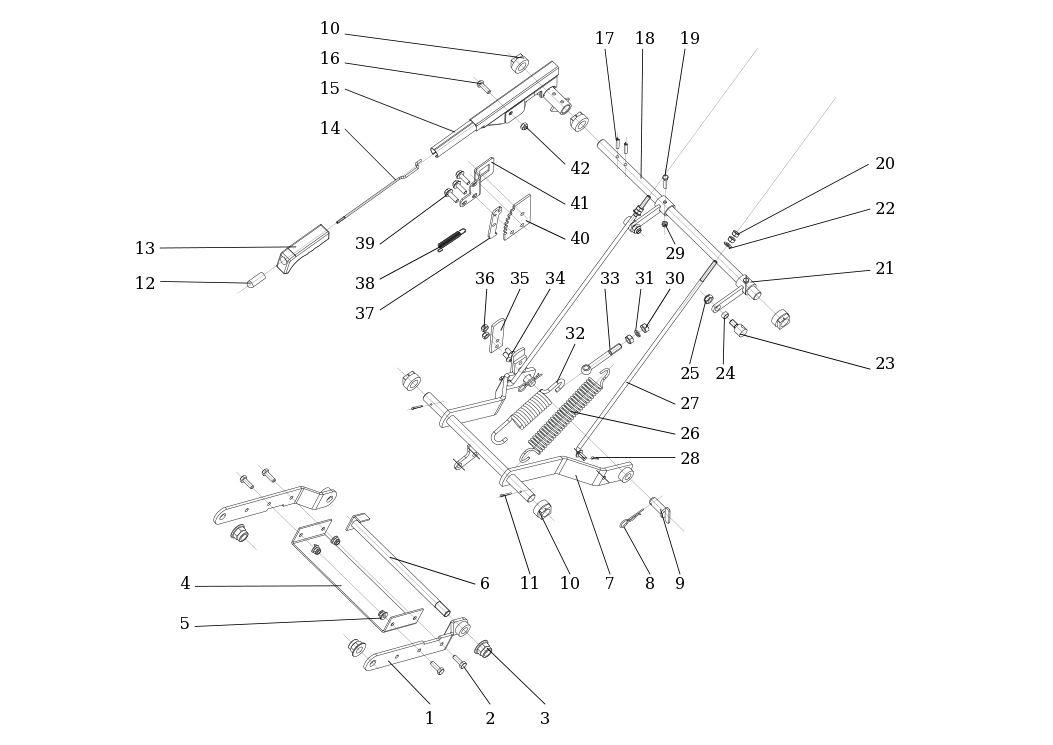

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532980508233 | Bras | Disponible | Voir la pièce |
| 2 | N309503512 | Vis | Disponible | Voir la pièce |
| 3 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 4 | S532080503683 | Bras | Disponible | Voir la pièce |
| 5 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 6 | S532938122533 | Arbre | Disponible | Voir la pièce |
| 7 | S532980508203 | Bras relevage | Disponible | Voir la pièce |
| 8 | N315238003 | Goupille | Disponible | Voir la pièce |
| 9 | S532993462343 | Pivot | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 11 | N311338517 | Pivot | Disponible | Voir la pièce |
| 12 | N722643016 | Crochet | Disponible | Voir la pièce |
| 13 | N532150049 | Poignée | Disponible | Voir la pièce |
| 14 | N315238034 | Tige | Disponible | Voir la pièce |
| 15 | S532980522163 | Levier | Disponible | Voir la pièce |
| 16 | N309503512 | Vis | Disponible | Voir la pièce |
| 17 | N315238041 | Goupille | Disponible | Voir la pièce |
| 18 | S532038102853 | Arbre | Disponible | Voir la pièce |
| 19 | N309501568 | Vis M 6X35 | Disponible | Voir la pièce |
| 20 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 21 | S532980462853 | Bras complet | Disponible | Voir la pièce |
| 22 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | S532090164473 | Vis | Disponible | Voir la pièce |
| 24 | S532195203273 | Entretoise | Disponible | Voir la pièce |
| 25 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 26 | N315231193 | Ressort | Disponible | Voir la pièce |
| 27 | N532980141 | Tirant | Disponible | Voir la pièce |
| 28 | N311338516 | Pivot | Disponible | Voir la pièce |
| 29 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 31 | N311214503 | Rondelle | Disponible | Voir la pièce |
| 32 | N315231165 | Ressort | Disponible | Voir la pièce |
| 33 | N309510001 | Vis M 10x90 | Disponible | Voir la pièce |
| 34 | N309578522 | Vis M 8x20 | Disponible | Voir la pièce |
| 35 | S532114327733 | Protection | Disponible | Voir la pièce |
| 36 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 37 | S532037322113 | Plaquette | Disponible | Voir la pièce |
| 38 | N315231158 | Ressort | Disponible | Voir la pièce |
| 39 | N309503005 | Vis | Disponible | Voir la pièce |
| 40 | S532037322183 | Secteur cranté | Disponible | Voir la pièce |
| 41 | S532113414183 | Support | Disponible | Voir la pièce |
| 42 | N311129501 | Ecrou | Disponible | Voir la pièce |

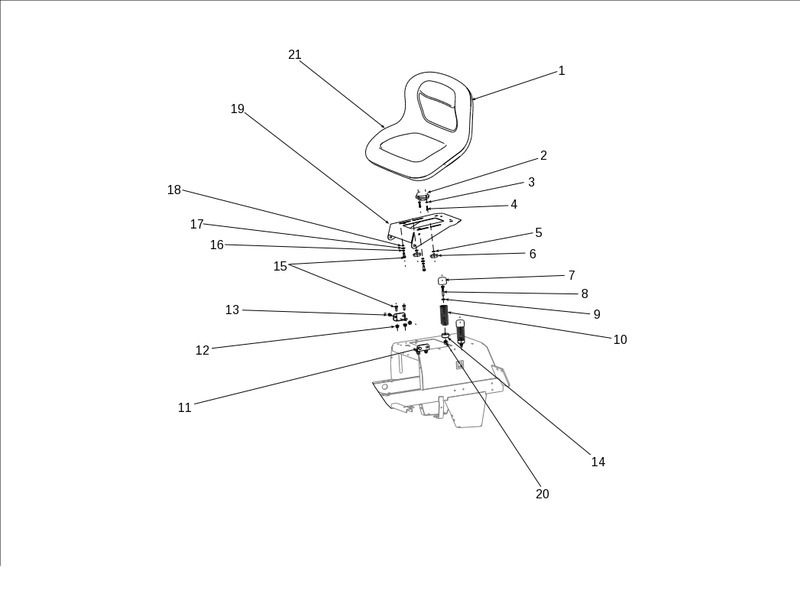

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150988 | Siège | Disponible | Voir la pièce |
| 2 | N532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | N311213503 | Rondelle | Disponible | Voir la pièce |
| 6 | N532150213 | Ecrou | Disponible | Voir la pièce |
| 7 | N532150208 | Couvercle | Disponible | Voir la pièce |
| 8 | N309503559 | Vis | Disponible | Voir la pièce |
| 9 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 10 | N315231124 | Ressort | Disponible | Voir la pièce |
| 11 | S532113402403A | Support | Disponible | Voir la pièce |
| 12 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 13 | N309599012 | Vis | Disponible | Voir la pièce |
| 14 | S532195203713 | Entretoise | Disponible | Voir la pièce |
| 15 | N309503518 | Vis | Disponible | Voir la pièce |
| 16 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 18 | N311219002 | Rondelle | Disponible | Voir la pièce |
| 19 | S532018472433 | Support siege | Disponible | Voir la pièce |
| 20 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 21 | N532150989 | Accoudoir | Disponible | Voir la pièce |

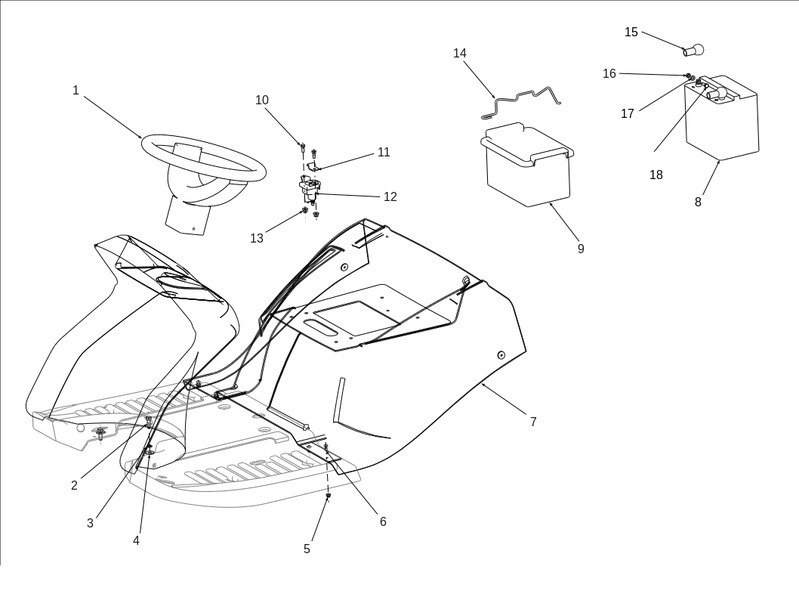

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N443821004 | Volant | Disponible | Voir la pièce |
| 2 | N309503512 | Vis | Disponible | Voir la pièce |
| 3 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 4 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 5 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 6 | N309578532 | Vis | Disponible | Voir la pièce |
| 7 | N532151256 | Aile | Disponible | Voir la pièce |
| 8 | N346211009 | Batterie | Disponible | Voir la pièce |
| 9 | N232130001 | Boite batterie | Disponible | Voir la pièce |
| 10 | N309503508 | Vis | Disponible | Voir la pièce |
| 11 | S532113413453 | Clips | Disponible | Voir la pièce |
| 12 | N000532033 | Solenoid 12V | Disponible | Voir la pièce |
| 13 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 14 | N532880041 | Support batterie | Disponible | Voir la pièce |
| 15 | N273125006 | Couvercle | Disponible | Voir la pièce |
| 16 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 18 | N309503548 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

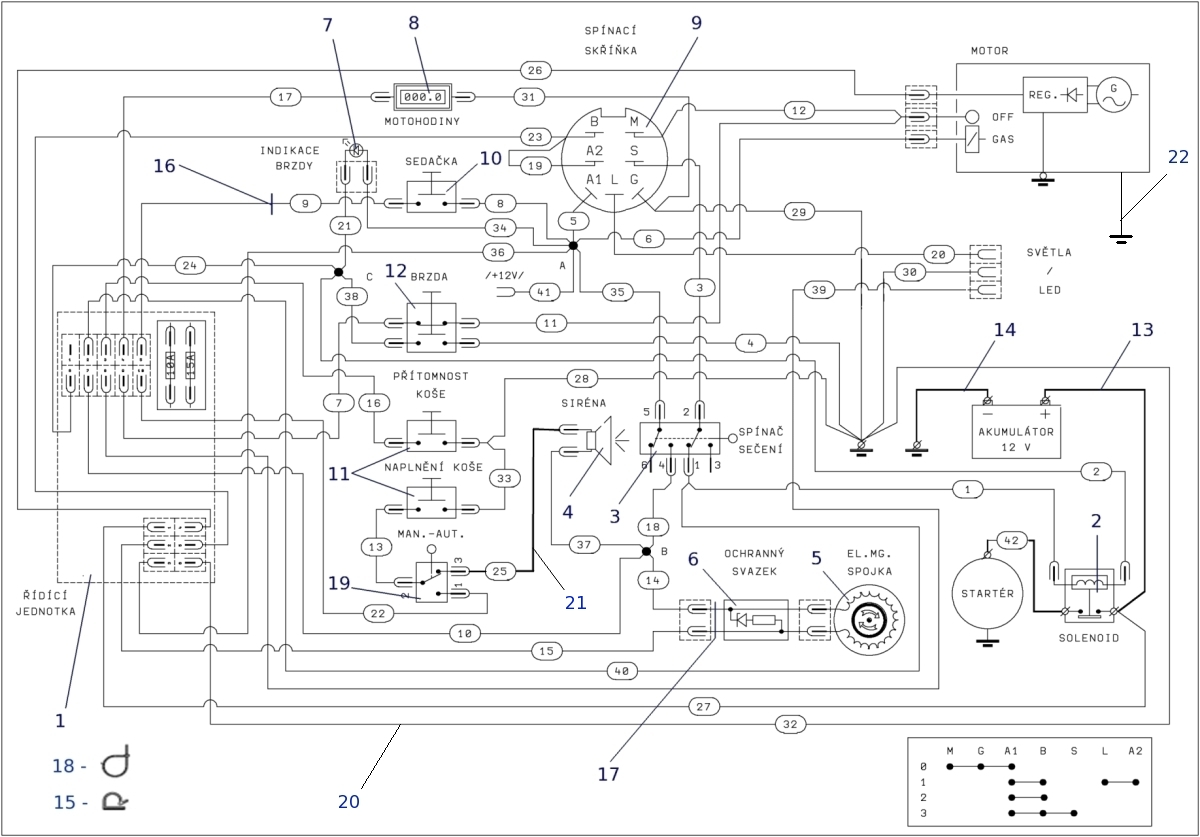

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N341271162 | Modul KS | Disponible | Voir la pièce |
| 2 | N000532033 | Solenoid 12V | Disponible | Voir la pièce |
| 3 | N345329022 | Interrupteur | Disponible | Voir la pièce |
| 4 | N443312021 | Signal sonore | Disponible | Voir la pièce |
| 5 | N000532010 | Embrayage | Non reliée | |
| 6 | N341271052 | Diode | Disponible | Voir la pièce |
| 7 | N443312022 | Voyant | Disponible | Voir la pièce |
| 8 | N443433003 | Compteur | Disponible | Voir la pièce |
| 9 | N443861007 | Boite interructeur | Disponible | Voir la pièce |
| 10 | N532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 11 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 12 | N532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | N341271005 | Cable | Disponible | Voir la pièce |
| 14 | N341271021 | Conducteur | Disponible | Voir la pièce |
| 15 | N532150211 | Charniere | Disponible | Voir la pièce |
| 16 | N273121036 | Douille 15x2 | Disponible | Voir la pièce |
| 17 | N273121029 | Douille 22X4 | Disponible | Voir la pièce |
| 18 | N532150207 | Tige | Disponible | Voir la pièce |
| 19 | N345329017 | Interrupteur lame | Disponible | Voir la pièce |
| 20 | N341271161 | Cable | Disponible | Voir la pièce |
| 21 | N341271134 | Cable | Disponible | Voir la pièce |
| 22 | N341271006 | Cable | Disponible | Voir la pièce |

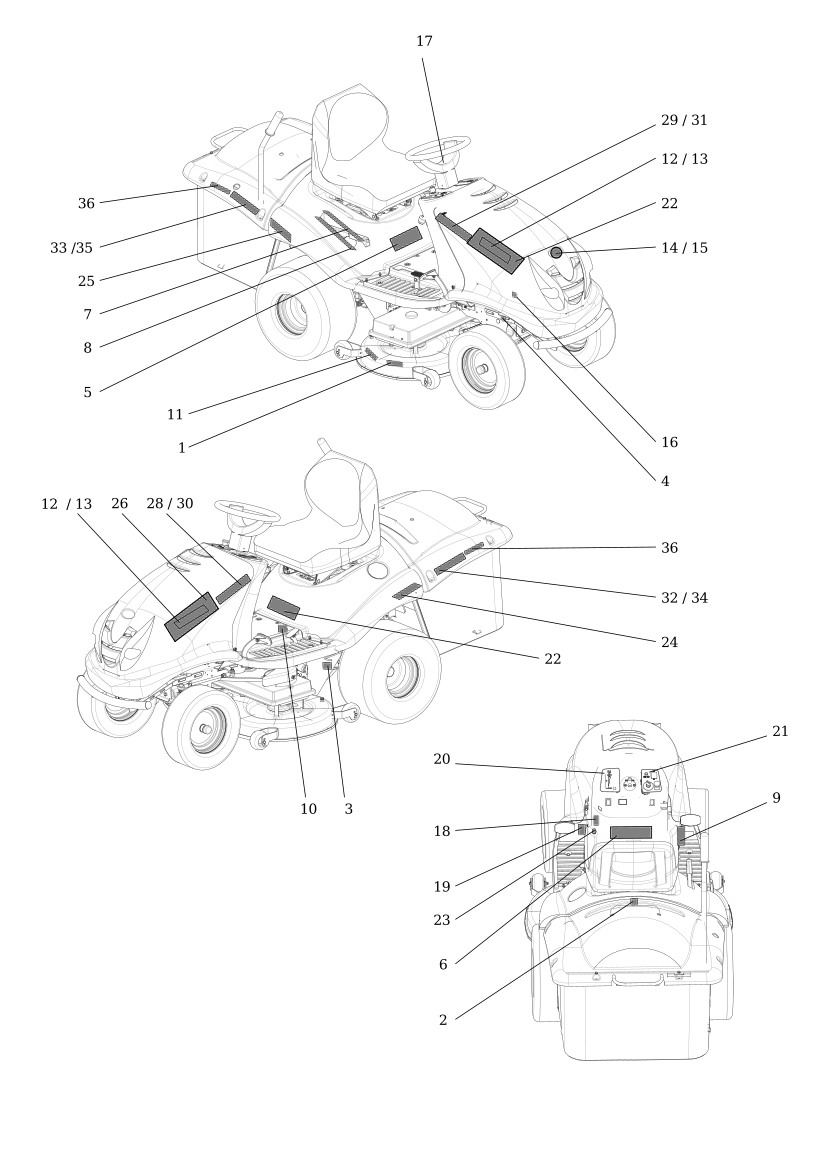

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N283292121 | Etiquette | Disponible | Voir la pièce |
| 2 | N283292126 | Autocollant | Disponible | Voir la pièce |
| 3 | N283292192 | Etiquette | Disponible | Voir la pièce |
| 4 | N283292223 | Etiquette | Disponible | Voir la pièce |
| 5 | N283292228 | Etiquette | Disponible | Voir la pièce |
| 6 | N283292230 | Autocollant | Disponible | Voir la pièce |
| 7 | N283292317 | Autocollant | Disponible | Voir la pièce |
| 8 | N283292318 | Autocollant | Disponible | Voir la pièce |
| 9 | N283292327 | Autocollant | Disponible | Voir la pièce |
| 10 | N283292425 | Autocollant | Disponible | Voir la pièce |
| 11 | N283292437 | Etiquette | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 12 | - | N | Non reliée | |
| 13 | N283292518 | Autocollant | Disponible | Voir la pièce |
| 13 | N283292518 | Autocollant | Disponible | Voir la pièce |
| 14 | N283292537 | Autocollant | Disponible | Voir la pièce |
| 15 | - | N | Non reliée | |
| 16 | N283292599 | Autocollant | Disponible | Voir la pièce |
| 17 | N283292673 | Autocollant | Disponible | Voir la pièce |
| 18 | N283292696 | Autocollant | Disponible | Voir la pièce |
| 19 | N283292697 | Autocollant | Disponible | Voir la pièce |
| 20 | N283292699 | Autocollant | Disponible | Voir la pièce |
| 21 | N283292700 | Autocollant | Disponible | Voir la pièce |
| 22 | N283292718 | Autocollant | Disponible | Voir la pièce |
| 23 | N283292798 | Autocollant | Disponible | Voir la pièce |
| 24 | N283292868 | Autocollant | Disponible | Voir la pièce |
| 25 | N283292869 | Autocollant | Disponible | Voir la pièce |
| 26 | N283292870 | Autocollant | Disponible | Voir la pièce |
| 27 | N283292871 | Autocollant | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | - | N | Non reliée | |
| 30 | N283292874 | Autocollant | Disponible | Voir la pièce |
| 31 | N283292875 | Autocollant | Disponible | Voir la pièce |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | N283292878 | Autocollant | Disponible | Voir la pièce |
| 35 | N283292879 | Autocollant | Disponible | Voir la pièce |
| 36 | N283292887 | Autocollant | Disponible | Voir la pièce |
| 36 | N283292887 | Autocollant | Disponible | Voir la pièce |

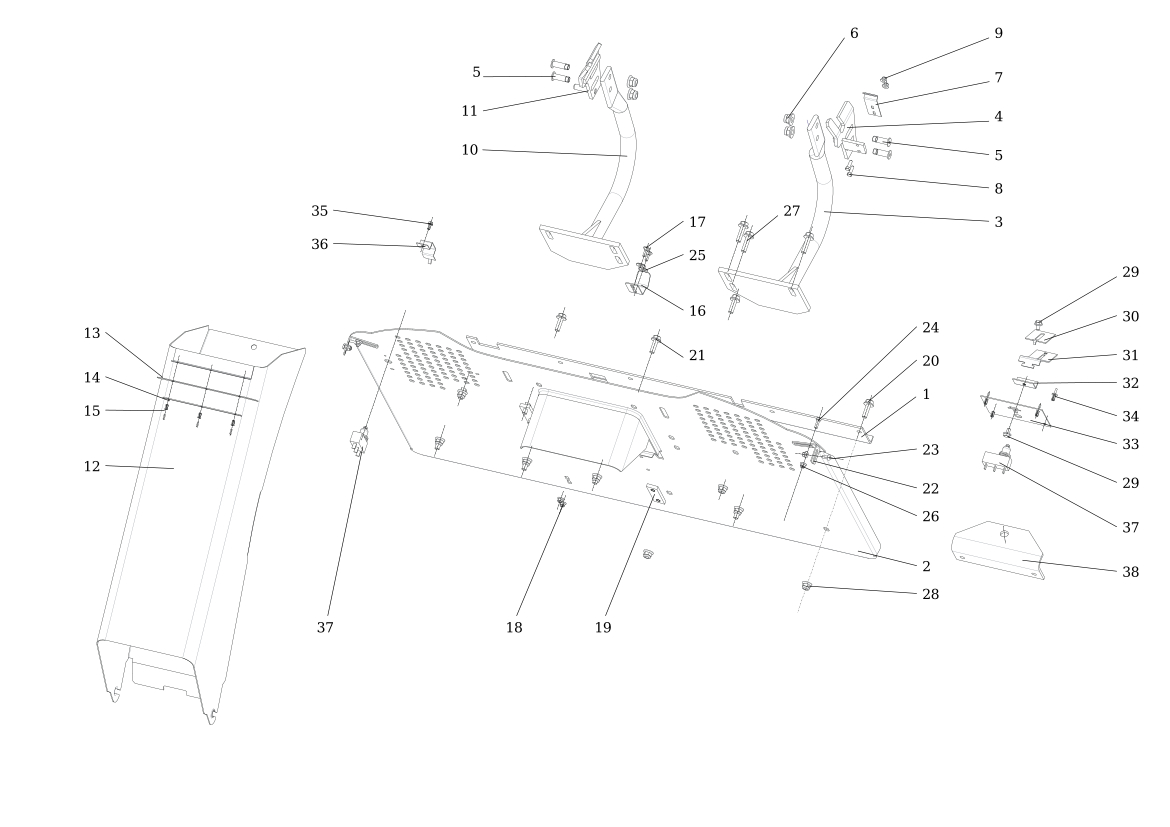

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150987 | Panneau | Disponible | Voir la pièce |
| 2 | N532150950 | Plancher | Disponible | Voir la pièce |
| 3 | N309578012 | Vis | Disponible | Voir la pièce |
| 4 | N000324001 | Roulement sphérique | Disponible | Voir la pièce |
| 5 | N309503512 | Vis | Disponible | Voir la pièce |
| 6 | S532016522253 | Moyeu | Disponible | Voir la pièce |
| 7 | N309578503 | Vis | Disponible | Voir la pièce |
| 8 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | N532150903 | Bague | Non reliée | |
| 10 | N532150904 | Goujon | Non reliée | |
| 11 | S532096342133 | Joint de panneau | Disponible | Voir la pièce |
| 12 | N321841085 | Cache | Disponible | Voir la pièce |
| 13 | N273111038 | Bague | Disponible | Voir la pièce |
| 14 | N345329022 | Interrupteur | Disponible | Voir la pièce |
| 15 | N443861007 | Boite interructeur | Disponible | Voir la pièce |
| 16 | N443900137 | Clé | Disponible | Voir la pièce |
| 17 | N345329017 | Interrupteur lame | Disponible | Voir la pièce |
| 18 | N443433003 | Compteur | Disponible | Voir la pièce |
| 19 | S532916422053 | Colonne de direction | Disponible | Voir la pièce |
| 20 | N309503005 | Vis | Disponible | Voir la pièce |
| 21 | N443312021 | Signal sonore | Disponible | Voir la pièce |
| 22 | N283292699 | Autocollant | Disponible | Voir la pièce |
| 23 | N283292700 | Autocollant | Disponible | Voir la pièce |
| 24 | N443312022 | Voyant | Disponible | Voir la pièce |
| 25 | N532150290 | Ecrou | Disponible | Voir la pièce |

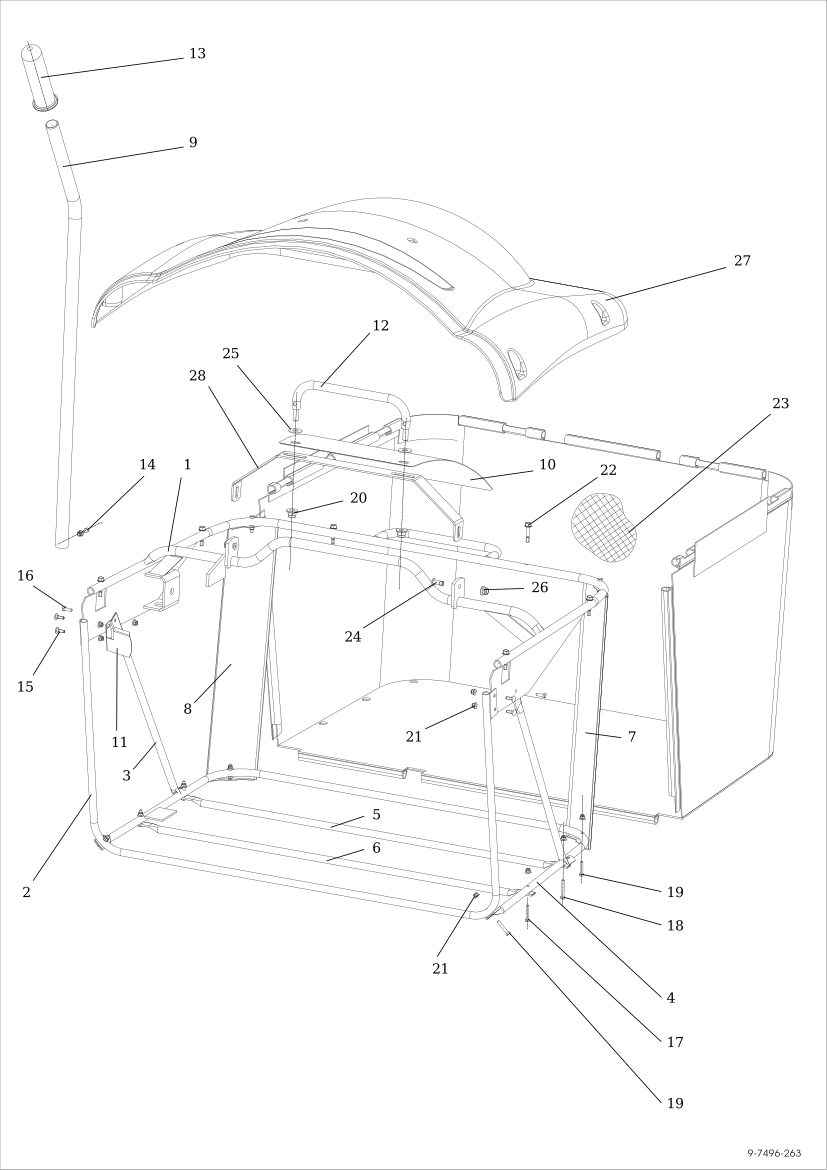

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532974472663 | Châssis | Disponible | Voir la pièce |
| 2 | S532974442033 | Châssis | Disponible | Voir la pièce |
| 3 | S532074262063 | Support | Disponible | Voir la pièce |
| 4 | S532974462063 | Châssis | Disponible | Voir la pièce |
| 5 | S532074262083 | Châssis | Disponible | Voir la pièce |
| 6 | S532074262073 | Châssis | Disponible | Voir la pièce |
| 7 | S532074422263 | Renforcement | Disponible | Voir la pièce |
| 8 | S532074422273 | Renforcement | Disponible | Voir la pièce |
| 9 | S532074202013 | Levier | Disponible | Voir la pièce |
| 10 | S532085406193 | Protection | Disponible | Voir la pièce |
| 11 | S532097402233 | Ressort | Disponible | Voir la pièce |
| 12 | S532913463253 | Poignee | Disponible | Voir la pièce |
| 13 | N532151120 | Pommeau | Disponible | Voir la pièce |
| 14 | N309203548 | Vis | Disponible | Voir la pièce |
| 15 | N309019514 | Vis | Disponible | Voir la pièce |
| 16 | N309203539 | Vis | Disponible | Voir la pièce |
| 17 | N309203555 | Vis | Disponible | Voir la pièce |
| 18 | N309203556 | Vis | Disponible | Voir la pièce |
| 19 | N309203557 | Vis | Disponible | Voir la pièce |
| 19 | N309203557 | Vis | Disponible | Voir la pièce |
| 20 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 21 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 21 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 22 | N309315013 | Vis | Disponible | Voir la pièce |
| 23 | N532150256 | Groupe sac | Disponible | Voir la pièce |
| 24 | N309578535 | Vis | Disponible | Voir la pièce |
| 25 | N311212040 | Rondelle | Disponible | Voir la pièce |
| 26 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 27 | N532151234 | Couvercle | Disponible | Voir la pièce |
| 28 | S532015408403 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532113403233 | Renforcement | Disponible | Voir la pièce |
| 2 | S532974422233 | Déflecteur | Disponible | Voir la pièce |
| 3 | S532974432383 | Support | Disponible | Voir la pièce |
| 4 | S532913369593 | Support | Disponible | Voir la pièce |
| 5 | N309578018 | Vis | Disponible | Voir la pièce |
| 5 | N309578018 | Vis | Disponible | Voir la pièce |
| 6 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | S532097452243 | Ressort | Disponible | Voir la pièce |
| 8 | N309203539 | Vis | Disponible | Voir la pièce |
| 9 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 10 | S532974432363 | Support | Disponible | Voir la pièce |
| 11 | S532913369603 | Support | Disponible | Voir la pièce |
| 12 | S532974472443 | Goulotte d | Disponible | Voir la pièce |
| 13 | N273192014 | Bouclier | Disponible | Voir la pièce |
| 14 | S532115308573 | Bande | Disponible | Voir la pièce |
| 15 | N532151003 | Rivet | Disponible | Voir la pièce |
| 16 | S532097464993 | Ressort | Disponible | Voir la pièce |
| 17 | N309019514 | Vis | Disponible | Voir la pièce |
| 18 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 19 | S532215302013 | Renforcement | Disponible | Voir la pièce |
| 20 | N309578012 | Vis | Disponible | Voir la pièce |
| 21 | N309503005 | Vis | Disponible | Voir la pièce |
| 22 | S532014408903 | Crochet | Disponible | Voir la pièce |
| 23 | N309578532 | Vis | Disponible | Voir la pièce |
| 24 | N309203539 | Vis | Disponible | Voir la pièce |
| 25 | N311212514 | Rondelle 5.5 | Disponible | Voir la pièce |
| 26 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 27 | N309578011 | Vis M 8X25 | Disponible | Voir la pièce |
| 28 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 29 | N309315012 | Vis | Disponible | Voir la pièce |
| 29 | N309315012 | Vis | Disponible | Voir la pièce |
| 30 | S532014414743 | Support | Disponible | Voir la pièce |
| 31 | S532014414733 | Plaque | Disponible | Voir la pièce |
| 32 | S532113404683 | Plaque | Disponible | Voir la pièce |
| 33 | S532114307883 | Platform | Disponible | Voir la pièce |
| 34 | N532150984 | Rivet | Disponible | Voir la pièce |
| 35 | N309315011 | Vis | Disponible | Voir la pièce |
| 36 | S532085415813 | Tôle support | Disponible | Voir la pièce |
| 37 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 37 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 38 | S532113402453 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N722643023 | Bague | Disponible | Voir la pièce |
| 2 | S532980442543 | Levier | Disponible | Voir la pièce |
| 3 | S532195203493 | Entretoise | Disponible | Voir la pièce |
| 4 | N532150723 | Connecteur | Disponible | Voir la pièce |
| 5 | N315231171 | Ressort | Disponible | Voir la pièce |
| 6 | S532980364823 | Bras | Disponible | Voir la pièce |
| 7 | S532980422203 | Connecteur | Disponible | Voir la pièce |
| 8 | S532980512583 | Pedale | Disponible | Voir la pièce |
| 9 | N273151001 | Couverture | Disponible | Voir la pièce |
| 10 | S532980512573 | Pedale | Disponible | Voir la pièce |
| 11 | N273151011 | Couverture | Disponible | Voir la pièce |
| 12 | N532991058 | Transmission | Disponible | Voir la pièce |
| 13 | S532090164473 | Vis | Disponible | Voir la pièce |
| 14 | S532113408013 | Support | Disponible | Voir la pièce |
| 15 | S532913369613 | Support | Disponible | Voir la pièce |
| 16 | N532150722 | Tige | Disponible | Voir la pièce |
| 17 | S532113408003 | Support | Disponible | Voir la pièce |
| 18 | N309201519 | Vis | Disponible | Voir la pièce |
| 19 | N311338517 | Pivot | Disponible | Voir la pièce |
| 20 | N311338516 | Pivot | Disponible | Voir la pièce |
| 21 | N273192027 | Rondelle | Disponible | Voir la pièce |
| 22 | N532150993 | Rondelle | Disponible | Voir la pièce |
| 23 | N532980140 | Frein | Disponible | Voir la pièce |
| 24 | N309501571 | Vis | Disponible | Voir la pièce |
| 25 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 26 | S532980365363 | Support | Disponible | Voir la pièce |
| 27 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 28 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | N532150994 | Interrupteur | Disponible | Voir la pièce |
| 32 | S532980365183 | Patte complete | Disponible | Voir la pièce |
| 33 | S532980442523 | Pedale de frein | Disponible | Voir la pièce |
| 34 | N315238050 | Pivot | Disponible | Voir la pièce |
| 35 | N309503543 | Vis | Disponible | Voir la pièce |
| 36 | N442073003 | Connection | Disponible | Voir la pièce |
| 37 | N311129516 | Ecrou | Disponible | Voir la pièce |
| 39 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 40 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 41 | N309315012 | Vis | Disponible | Voir la pièce |
| 42 | N315231161 | Ressort | Disponible | Voir la pièce |
| 43 | N315238037 | Pivot | Disponible | Voir la pièce |
| 44 | S532092208553 | Rondelle | Disponible | Voir la pièce |
| 45 | N311732024 | Bague de protection | Disponible | Voir la pièce |
| 46 | S532092208083 | Rondelle | Disponible | Voir la pièce |
| 47 | S532092312243 | Ressort | Disponible | Voir la pièce |
| 48 | S532929462053 | Levier complet | Disponible | Voir la pièce |
| 49 | N315238049 | Ressort | Disponible | Voir la pièce |
| 50 | S532113308233 | Couvercle | Disponible | Voir la pièce |
| 51 | N309315010 | Vis | Disponible | Voir la pièce |
| 52 | N309599043 | Vis | Disponible | Voir la pièce |
| 53 | S532933252883 | Poulie | Disponible | Voir la pièce |
| 54 | N532150414 | Ventilateur | Disponible | Voir la pièce |
| 55 | N311212507 | Rondelle | Disponible | Voir la pièce |
| 56 | N309503548 | Vis | Disponible | Voir la pièce |
| 57 | S532014409223 | Support | Disponible | Voir la pièce |
| 58 | N532150169 | Support ressort | Disponible | Voir la pièce |
| 59 | S532913462813 | Support | Disponible | Voir la pièce |
| 60 | N309578518 | Vis | Disponible | Voir la pièce |
| 61 | N443900116 | Support | Disponible | Voir la pièce |
| 62 | N315231239 | Ressort | Disponible | Voir la pièce |
| 63 | S532980365163 | Pied | Disponible | Voir la pièce |
| 64 | N309503512 | Vis | Disponible | Voir la pièce |
| 65 | S532980552093 | Pedale | Disponible | Voir la pièce |
| 66 | N309503573 | Vis | Disponible | Voir la pièce |
| 67 | N315238050 | Pivot | Disponible | Voir la pièce |
| 68 | S532113405003 | Support | Disponible | Voir la pièce |
| 69 | N532151024 | Couvercle | Disponible | Voir la pièce |
| 70 | S532037322233 | Crochet | Disponible | Voir la pièce |
| 71 | N309503510 | Vis | Disponible | Voir la pièce |
| 72 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 73 | N273111060 | Bague | Disponible | Voir la pièce |
| 74 | N309503518 | Vis | Disponible | Voir la pièce |
| 75 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 76 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 77 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 78 | - | N | Non reliée | |
| 78 | - | N | Non reliée | |
| 78 | - | N | Non reliée | |
| 79 | N272731233 | Courroie | Disponible | Voir la pièce |
| 80 | N532940155 | Kit roue posterieure | Disponible | Voir la pièce |

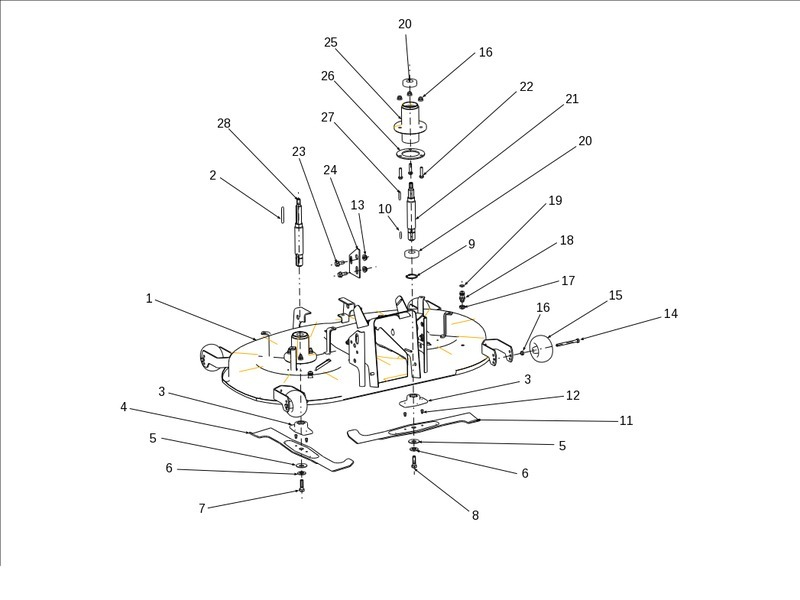

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532950472233 | Couvercle lame | Disponible | Voir la pièce |
| 2 | N311726086 | Clavette | Disponible | Voir la pièce |
| 3 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 3 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 4 | S532050422533 | Lame gauche | Non reliée | |
| 5 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 5 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 6 | S532092207493 | Rondelle | Non reliée | |
| 6 | S532092207493 | Rondelle | Non reliée | |
| 7 | N309599017 | Vis | Disponible | Voir la pièce |
| 8 | N309599008 | Vis G | Disponible | Voir la pièce |
| 9 | N311733014 | Arret | Disponible | Voir la pièce |
| 10 | N311726091 | Ressort | Disponible | Voir la pièce |
| 11 | S532050422543 | Lame droite | Non reliée | |
| 12 | S532093117363 | Pivot | Disponible | Voir la pièce |
| 13 | N311129522 | Ecrou | Disponible | Voir la pièce |
| 14 | N309501567 | Vis M 8X90 | Disponible | Voir la pièce |
| 15 | N532940128 | Roulette | Disponible | Voir la pièce |
| 16 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 16 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 17 | N311120511 | Ecrou | Disponible | Voir la pièce |
| 18 | N532150533 | Attache rapide | Disponible | Voir la pièce |
| 19 | N273111057 | Bague | Disponible | Voir la pièce |
| 20 | N324162099 | Roulement | Disponible | Voir la pièce |
| 20 | N324162099 | Roulement | Disponible | Voir la pièce |
| 21 | S532038128023 | Arbre | Non reliée | |
| 22 | N309503543 | Vis | Disponible | Voir la pièce |
| 23 | N309578529 | Vis | Disponible | Voir la pièce |
| 24 | S532113308913 | Pied | Disponible | Voir la pièce |
| 25 | S532038523833 | Palier | Disponible | Voir la pièce |
| 26 | S532098203373 | Reinforcement | Disponible | Voir la pièce |
| 27 | N311726087 | Languette | Disponible | Voir la pièce |
| 28 | S532038128033 | Arbre | Non reliée |

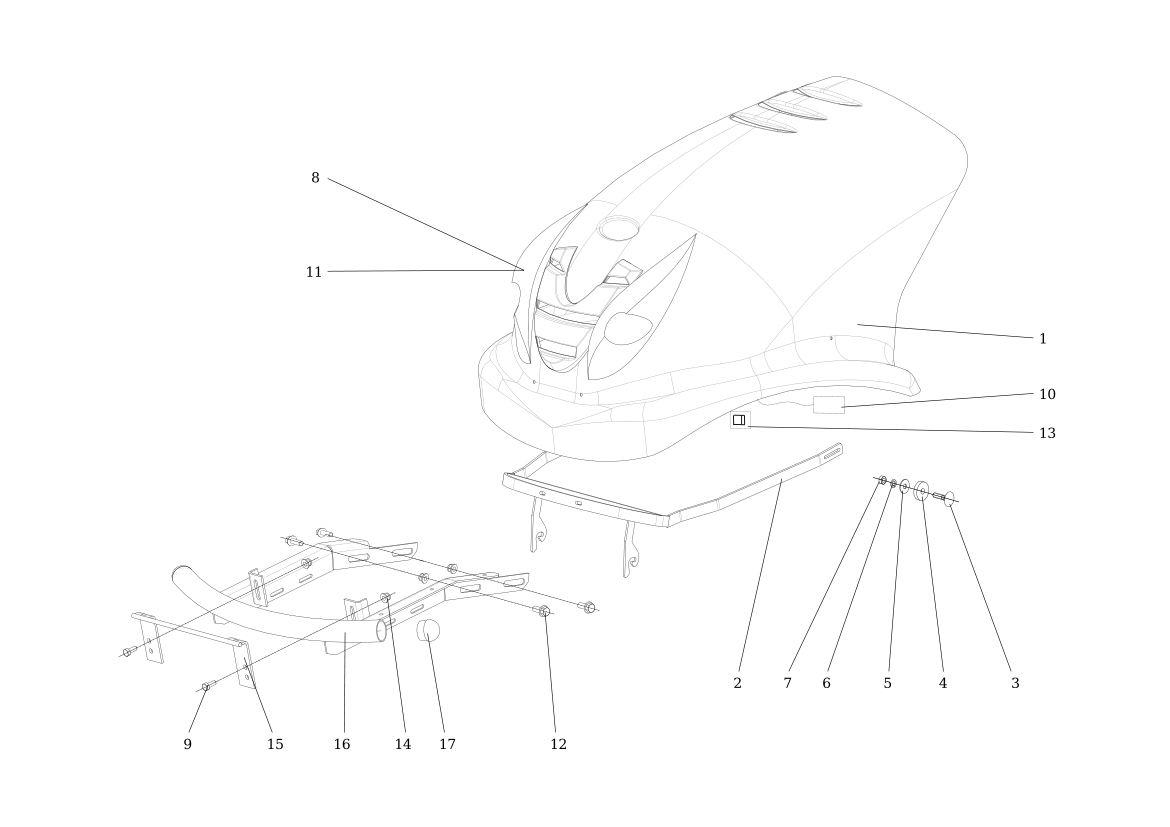

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532151245 | Capot | Disponible | Voir la pièce |
| 2 | N532151049 | Support | Disponible | Voir la pièce |
| 3 | N309019520 | Vis M 5X20 Zinc | Disponible | Voir la pièce |
| 4 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 5 | N311212511 | Rondelle 5.3 | Disponible | Voir la pièce |
| 6 | N311214507 | Rondelle 5 | Disponible | Voir la pièce |
| 7 | N311120506 | Ecrou M 5 | Disponible | Voir la pièce |
| 8 | N347224008 | Ampoule 1 | Disponible | Voir la pièce |
| 9 | N309503512 | Vis | Disponible | Voir la pièce |
| 10 | N341271168 | Ampoule 1 | Disponible | Voir la pièce |
| 11 | N443953003 | Douille d | Disponible | Voir la pièce |
| 12 | N309578529 | Vis | Disponible | Voir la pièce |
| 13 | N321841071 | Attache câble | Disponible | Voir la pièce |
| 14 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 15 | S532913402953 | Support | Disponible | Voir la pièce |
| 16 | S532918452113 | Pare-chocs | Disponible | Voir la pièce |
| 17 | N321841087 | Bouchon | Disponible | Voir la pièce |

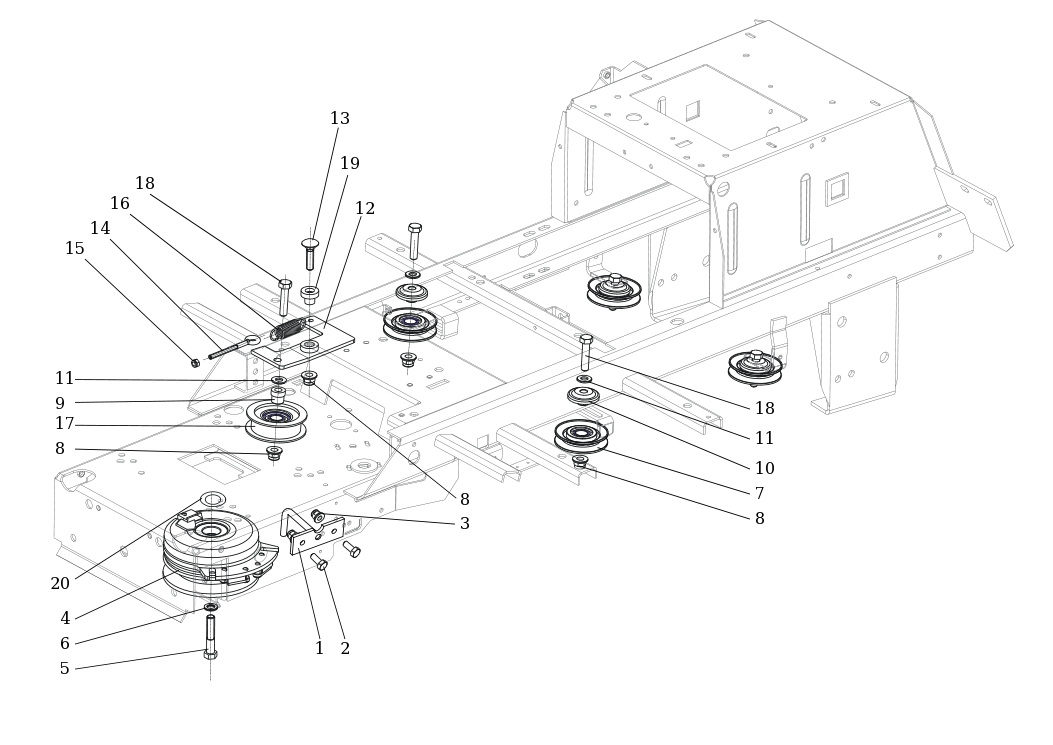

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532936362263 | Protection | Disponible | Voir la pièce |
| 2 | N309503548 | Vis | Disponible | Voir la pièce |
| 3 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | N000532010 | Embrayage | Non reliée | |
| 5 | N309579506 | Vis | Disponible | Voir la pièce |
| 6 | N311219516 | Rondelle | Disponible | Voir la pièce |
| 7 | N532150824 | Poulie | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 9 | S532094214183 | Bague | Disponible | Voir la pièce |
| 10 | N532151119 | Protection | Disponible | Voir la pièce |
| 11 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | S532913322763 | Support | Disponible | Voir la pièce |
| 13 | N309019529 | Vis | Disponible | Voir la pièce |
| 14 | N309578523 | Vis | Disponible | Voir la pièce |
| 15 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | N315231111 | Ressort | Disponible | Voir la pièce |
| 17 | N532150733 | Poulie | Disponible | Voir la pièce |
| 18 | N309203544 | Vis | Disponible | Voir la pièce |
| 18 | N309203544 | Vis | Disponible | Voir la pièce |
| 19 | S532094214513 | Bague | Disponible | Voir la pièce |
| 20 | S532092208583 | Entretoise | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N272731223 | Courroie | Disponible | Voir la pièce |
| 2 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 3 | S532092207273 | Rondelle | Disponible | Voir la pièce |
| 3 | S532092207273 | Rondelle | Disponible | Voir la pièce |
| 4 | N532150165 | Poulie | Disponible | Voir la pièce |
| 5 | N532150210 | Couverture | Disponible | Voir la pièce |
| 6 | N272211006 | Courroie | Disponible | Voir la pièce |
| 7 | S532985402733 | Joint | Disponible | Voir la pièce |
| 8 | N311212516 | Rondelle | Disponible | Voir la pièce |
| 8 | N311212516 | Rondelle | Disponible | Voir la pièce |
| 9 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 10 | N532150559 | Couvercle | Disponible | Voir la pièce |
| 11 | N309503005 | Vis | Disponible | Voir la pièce |
| 12 | N532150860 | Poulie | Disponible | Voir la pièce |
| 12 | N532150860 | Poulie | Disponible | Voir la pièce |
| 13 | N309503508 | Vis | Disponible | Voir la pièce |
| 14 | N309503518 | Vis | Disponible | Voir la pièce |
| 15 | N309503512 | Vis | Disponible | Voir la pièce |
| 16 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 16 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 16 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 17 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 18 | S532092303963 | Support | Disponible | Voir la pièce |
| 19 | S532092207703 | Rondelle | Disponible | Voir la pièce |
| 20 | S532093118253 | Pivot | Disponible | Voir la pièce |
| 21 | S532096303973 | Support | Disponible | Voir la pièce |
| 22 | S532092207533 | Rondelle | Disponible | Voir la pièce |
| 23 | S532985423443 | Plaque | Disponible | Voir la pièce |
| 24 | S532914412313 | Ecrou | Disponible | Voir la pièce |
| 25 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 26 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 27 | N324162098 | Roulement | Disponible | Voir la pièce |
| 27 | N324162098 | Roulement | Disponible | Voir la pièce |
| 28 | N532150836 | Poulie | Disponible | Voir la pièce |
| 28 | N532150836 | Poulie | Disponible | Voir la pièce |
| 29 | N311733079 | Arret | Disponible | Voir la pièce |
| 29 | N311733079 | Arret | Disponible | Voir la pièce |
| 30 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 30 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 31 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 32 | N309019501 | Vis | Disponible | Voir la pièce |
| 33 | S532093212633 | Pivot | Disponible | Voir la pièce |
| 34 | S532092212293 | Rondelle | Disponible | Voir la pièce |
| 35 | S532913422403 | Support complet | Disponible | Voir la pièce |
| 36 | N532150784 | Compensateur | Non reliée | |
| 37 | N311212508 | Rondelle | Disponible | Voir la pièce |
| 38 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 39 | S532113402353 | Levier | Disponible | Voir la pièce |
| 40 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 41 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 42 | N309578529 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N321841088 | Bouchon | Disponible | Voir la pièce |
| 2 | S532913424343 | Support | Disponible | Voir la pièce |
| 3 | N309503574 | Vis M 8X50 | Disponible | Voir la pièce |
| 4 | N321841088 | Bouchon | Disponible | Voir la pièce |
| 5 | S532013425673 | Support | Disponible | Voir la pièce |
| 6 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 8 | N309503548 | Vis | Disponible | Voir la pièce |
| 9 | N532150207 | Tige | Disponible | Voir la pièce |
| 10 | S532199202463 | Tuyau | Disponible | Voir la pièce |
| 11 | N000532058 | Agrafe | Disponible | Voir la pièce |

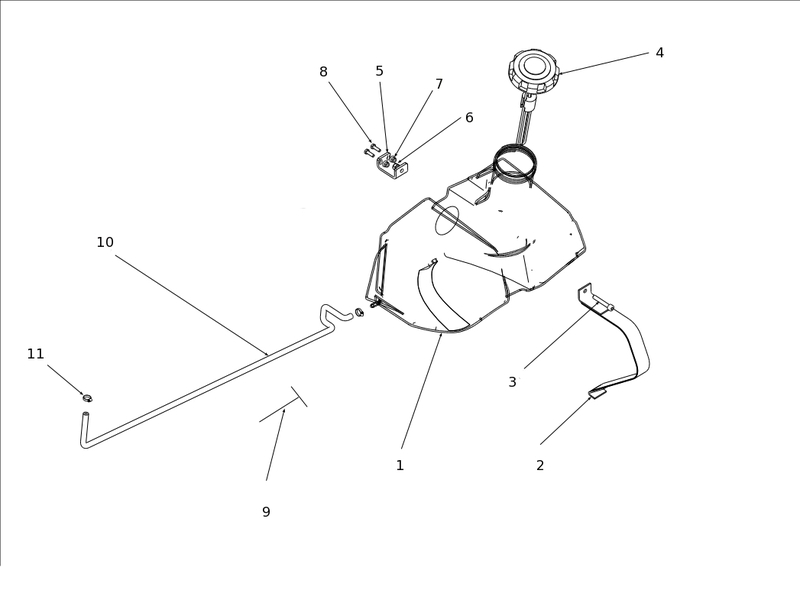

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532082204193 | Tuyau flexible | Disponible | Voir la pièce |
| 2 | N309203559 | Vis | Disponible | Voir la pièce |
| 3 | N532151023 | Reservoir | Disponible | Voir la pièce |
| 4 | N532151022 | Bouchon | Disponible | Voir la pièce |
| 5 | N311212520 | Rondelle | Disponible | Voir la pièce |
| 6 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7 | S532082204183 | Tuyau flexible | Disponible | Voir la pièce |
| 8 | N548241022 | Bande | Disponible | Voir la pièce |
| 9 | N532991059 | Tuyau compl. | Disponible | Voir la pièce |
| 10 | N532151021 | Tuyau | Disponible | Voir la pièce |
| 11 | N532151020 | Tuyau | Disponible | Voir la pièce |
| 12 | N336681015 | Tuyau | Disponible | Voir la pièce |
| 13 | N336631108 | Tuyau flexible | Disponible | Voir la pièce |

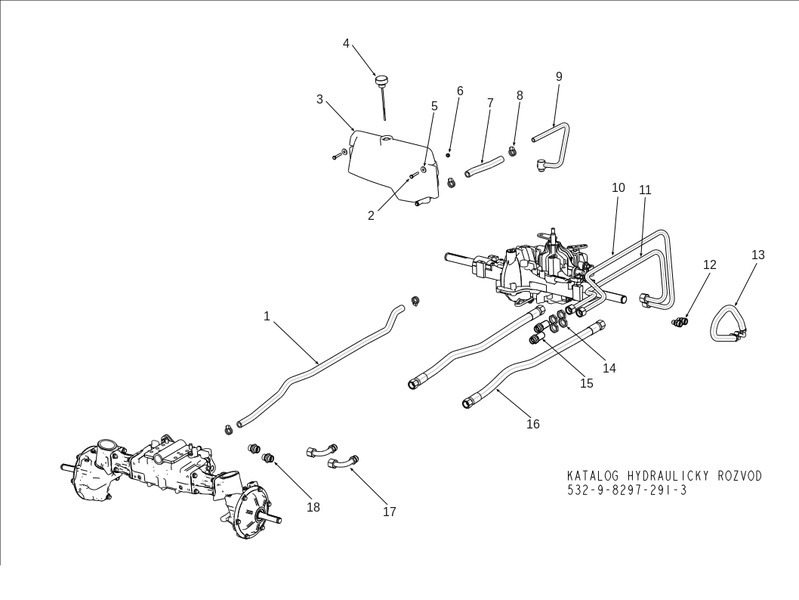

| 14 | N336681014 | Ecrou | Disponible | Voir la pièce |
| 15 | N336681011 | Raccord | Disponible | Voir la pièce |
| 16 | N336631109 | Tuyau | Disponible | Voir la pièce |
| 17 | N442073030 | Jeu de raccords | Disponible | Voir la pièce |
| 18 | N336681010 | Connecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532085415833 | Capot courroie | Disponible | Voir la pièce |
| 2 | N309503561 | Vis | Disponible | Voir la pièce |
| 3 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | S532085427303 | Capot droite | Disponible | Voir la pièce |
| 5 | S532085427313 | Capot gauche | Disponible | Voir la pièce |
| 6 | S532113404893 | Etrier | Disponible | Voir la pièce |
| 6 | S532113404893 | Etrier | Disponible | Voir la pièce |
| 7 | N309315010 | Vis | Disponible | Voir la pièce |
| 7 | N309315010 | Vis | Disponible | Voir la pièce |
| 8 | N309315016 | Vis | Disponible | Voir la pièce |
| 8 | N309315016 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 21 | SG00000070490 | Complète entretoise | Disponible | Voir la pièce |
| 22 | SG00000070491 | Pivot (tirant) | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 24 | SG00000070493 | Pivot (tirant) | Disponible | Voir la pièce |
| 25 | SGS00000070565 | Tringle direction | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
