Vue Éclatée GS 520
Retrouvez les pièces détachées, références et repères disponibles pour GS 520.

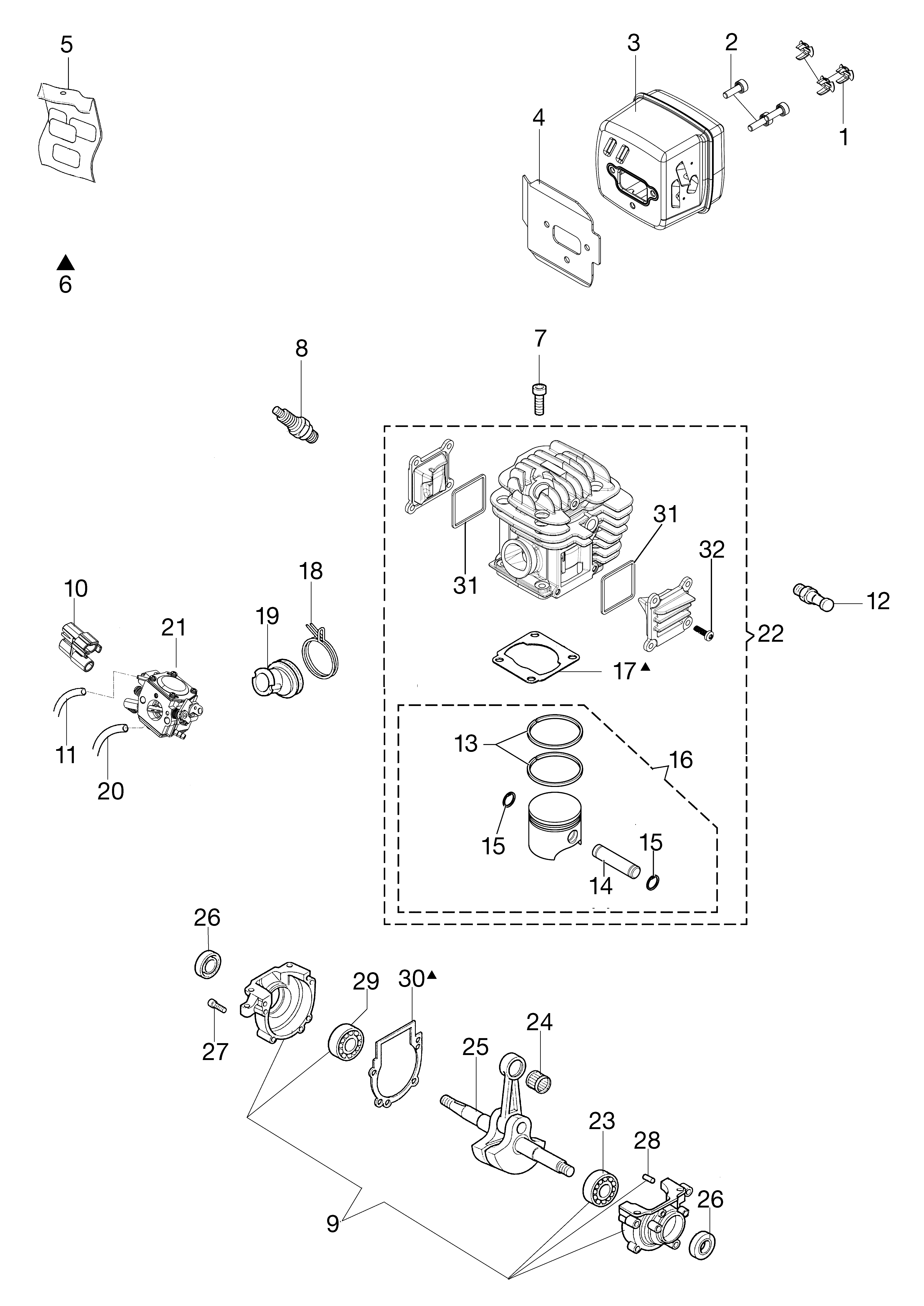

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50080083R | Bouchon | Disponible | Voir la pièce |
| 2 | 3801068R | Vis | Disponible | Voir la pièce |
| 3 | 50080143R | Pot compl. KAT EURO 2 | Non reliée | |
| 4 | 50080059R | Joint | Disponible | Voir la pièce |
| 5 | 50080111 | Kit etiquettes | Disponible | Voir la pièce |
| 6 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 6 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 6 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 7 | 3860095R | Vis | Disponible | Voir la pièce |
| 8 | 3055115R | Bougie | Non reliée | |
| 9 | 50080098R | Carter moteur complet | Non reliée | |
| 10 | 50080082R | Guide vis | Disponible | Voir la pièce |
| 11 | 026400089BR | Tuyau | Non reliée | |
| 12 | 50070207R | Decompresseur | Non reliée | |
| 13 | 50080013R | Segment | Disponible | Voir la pièce |
| 14 | 50070117R | Axe piston | Disponible | Voir la pièce |
| 15 | 004900061R | Bague | Disponible | Voir la pièce |
| 15 | 004900061R | Bague | Disponible | Voir la pièce |
| 16 | 50082014C | Piston complet | Non reliée | |
| 17 | 50070047CR | Joint | Disponible | Voir la pièce |
| 18 | 097000059A | Ressort | Disponible | Voir la pièce |
| 19 | 50070010AR | Collecteur | Disponible | Voir la pièce |
| 20 | 50080133R | Tuyau | Disponible | Voir la pièce |
| 21 | 2318981AR | Carburateur HDA-314 | Non reliée | |
| 22 | 50082012G | Cylindre | Non reliée | |
| 23 | 3034012R | Roulement | Non reliée | |
| 24 | 094000005R | Roulement | Non reliée | |
| 25 | 50070272AR | Vilebrequin | Disponible | Voir la pièce |
| 26 | 007201313R | Bague | Disponible | Voir la pièce |
| 26 | 007201313R | Bague | Disponible | Voir la pièce |
| 27 | 3860096R | Vis | Disponible | Voir la pièce |
| 28 | 094600042 | Goupille | Disponible | Voir la pièce |
| 29 | 005000016R | Roulement | Disponible | Voir la pièce |
| 30 | 50070039CR | Joint | Disponible | Voir la pièce |
| 31 | 50070186 | Joint | Disponible | Voir la pièce |
| 31 | 50070186 | Joint | Disponible | Voir la pièce |
| 32 | 3960074R | Vis | Non reliée |

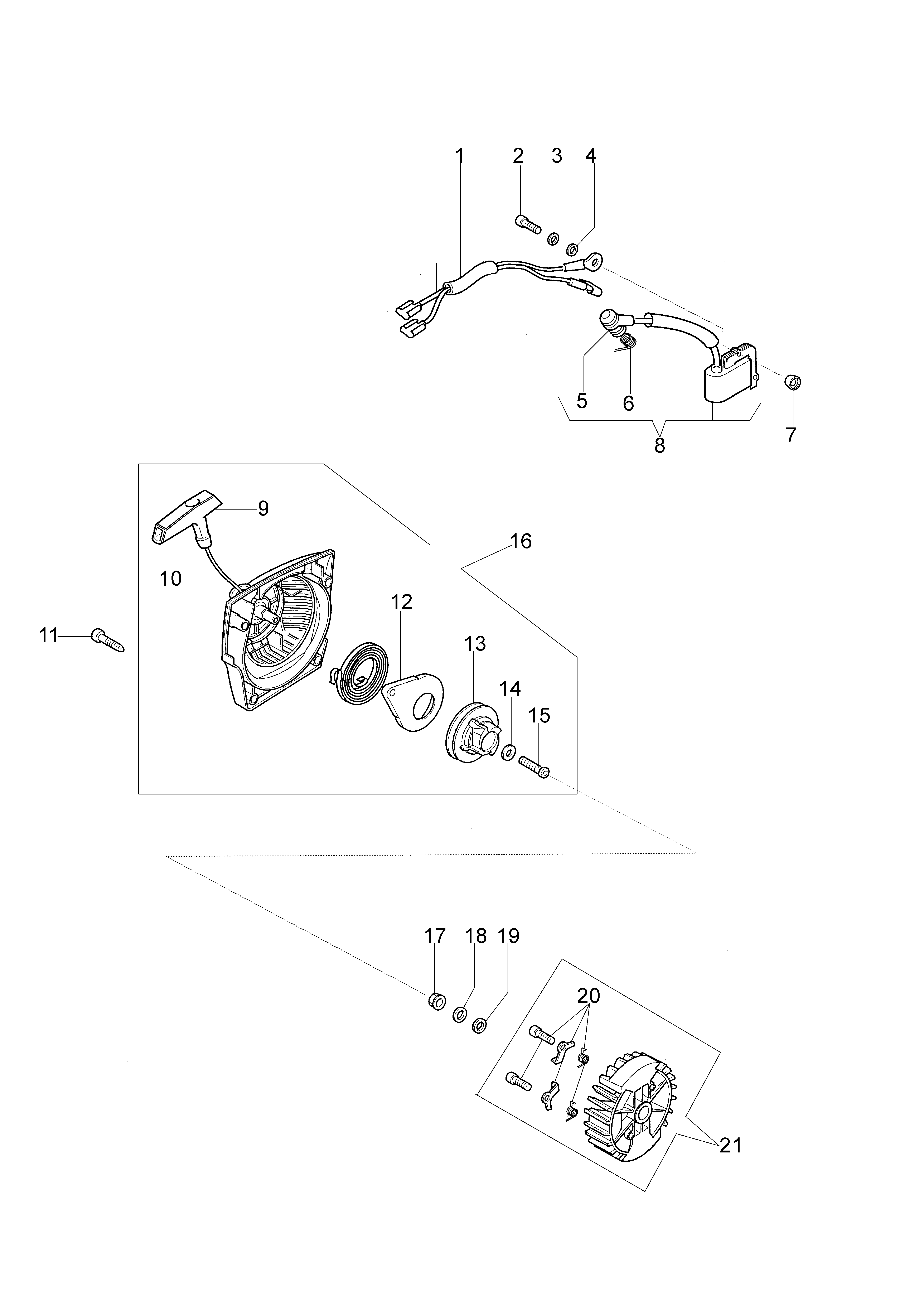

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070077R | Cable | Non reliée | |
| 2 | 094000097 | Vis | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 5 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 6 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 7 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 8 | 2501001R | Bobine | Disponible | Voir la pièce |
| 9 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 10 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 11 | 3960092AR | Vis | Disponible | Voir la pièce |
| 12 | 50050073R | Ressort | Disponible | Voir la pièce |
| 13 | 50070050AR | Poulie de démarrage | Non reliée | |
| 14 | 094500034R | Rondelle | Non reliée | |
| 15 | 094600041AR | Vis | Non reliée | |
| 16 | 50072059BR | Demarrage complet | Disponible | Voir la pièce |
| 17 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 18 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 20 | 50072029 | Flasque | Non reliée | |
| 21 | 50260015R | Volant | Disponible | Voir la pièce |

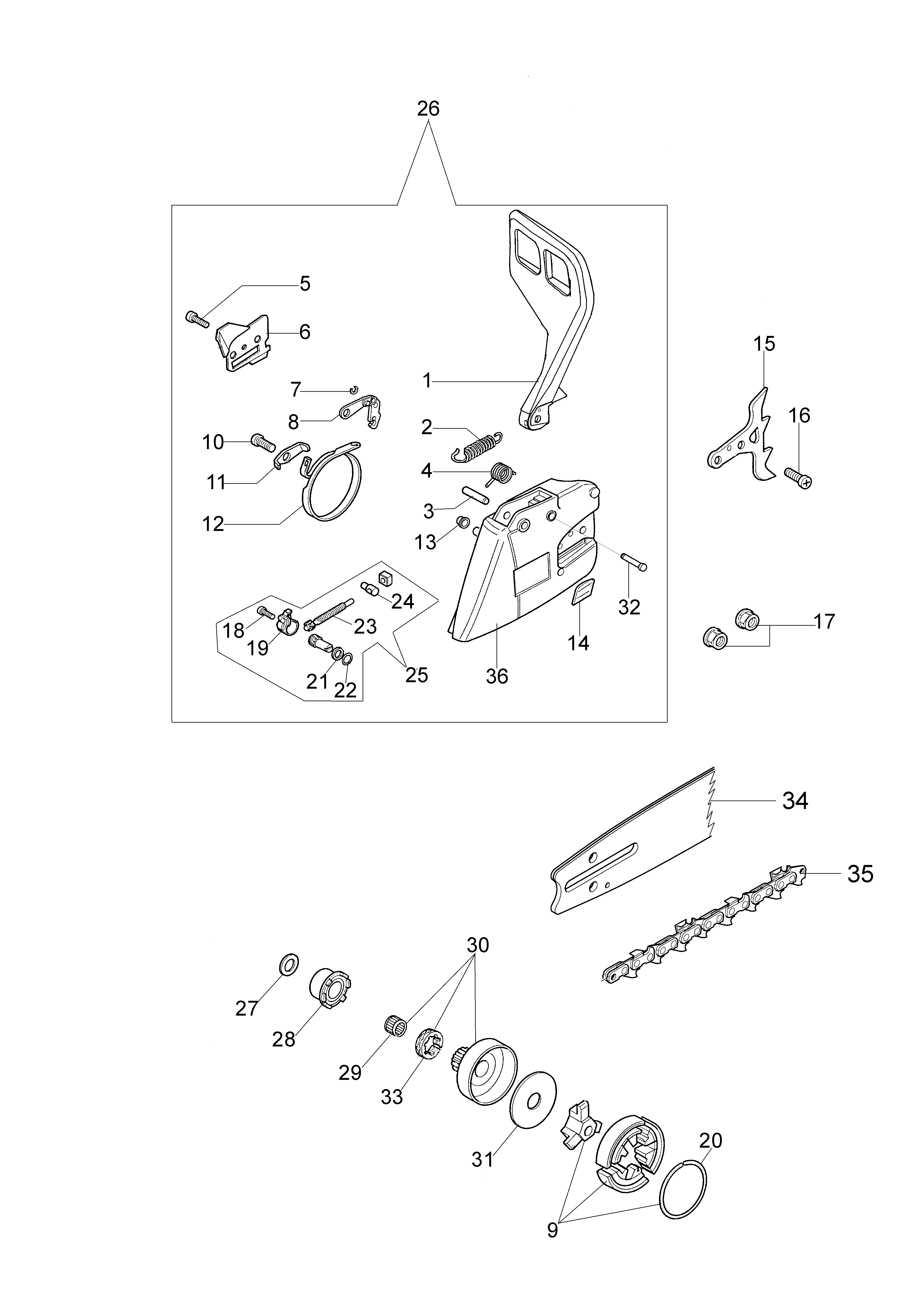

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070095AR | Protection | Non reliée | |
| 2 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 3 | 097000107 | Goupille | Disponible | Voir la pièce |
| 4 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 5 | 3960045 | Vis | Disponible | Voir la pièce |
| 6 | 50070124AR | Bride | Disponible | Voir la pièce |
| 7 | 3026003R | Bague | Disponible | Voir la pièce |
| 8 | 097000146 | Levier | Disponible | Voir la pièce |
| 9 | 094500297AR | Embrayage | Non reliée | |
| 10 | 3993070R | Vis | Disponible | Voir la pièce |
| 11 | 50050125R | Bride | Disponible | Voir la pièce |
| 12 | 50050039R | Bande de frein | Non reliée | |
| 13 | 006000300 | Bague | Disponible | Voir la pièce |
| 14 | 50070149R | Protection | Non reliée | |
| 15 | 50070033 | Griffe | Disponible | Voir la pièce |
| 16 | 3993070R | Vis | Disponible | Voir la pièce |
| 17 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 18 | 3960093 | Vis | Disponible | Voir la pièce |
| 19 | 50070081R | Couvercle | Non reliée | |
| 20 | 094500029AR | Ressort | Non reliée | |
| 21 | 50070088 | Rondelle | Disponible | Voir la pièce |
| 22 | 3049007 | Bague or | Disponible | Voir la pièce |
| 23 | 50070080 | Vis tension | Disponible | Voir la pièce |
| 24 | 50070087AR | Ecrou | Disponible | Voir la pièce |
| 25 | 50072027A | Kit vis tension | Non reliée | |
| 26 | 50072060CR | Carter chaine complet | Disponible | Voir la pièce |
| 27 | 50070069 | Rondelle | Disponible | Voir la pièce |
| 28 | 50070025R | Vis sans fin | Disponible | Voir la pièce |
| 29 | 005000165R | Roulement | Disponible | Voir la pièce |
| 30 | 50080023 | Kit pignon .325 | Disponible | Voir la pièce |
| 31 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 32 | 097000106R | Goupille | Disponible | Voir la pièce |
| 33 | 094500046R | Bague | Disponible | Voir la pièce |
| 34 | 094600275R | Guide 16 | Disponible | Voir la pièce |
| 34 | 094600285R | Guide 18 | Disponible | Voir la pièce |
| 35 | 001000710R | Chaine .325 | Disponible | Voir la pièce |
| 35 | 30629007C | Chaine .325 | Disponible | Voir la pièce |
| 36 | 50070084DR | Carter chaine | Disponible | Voir la pièce |

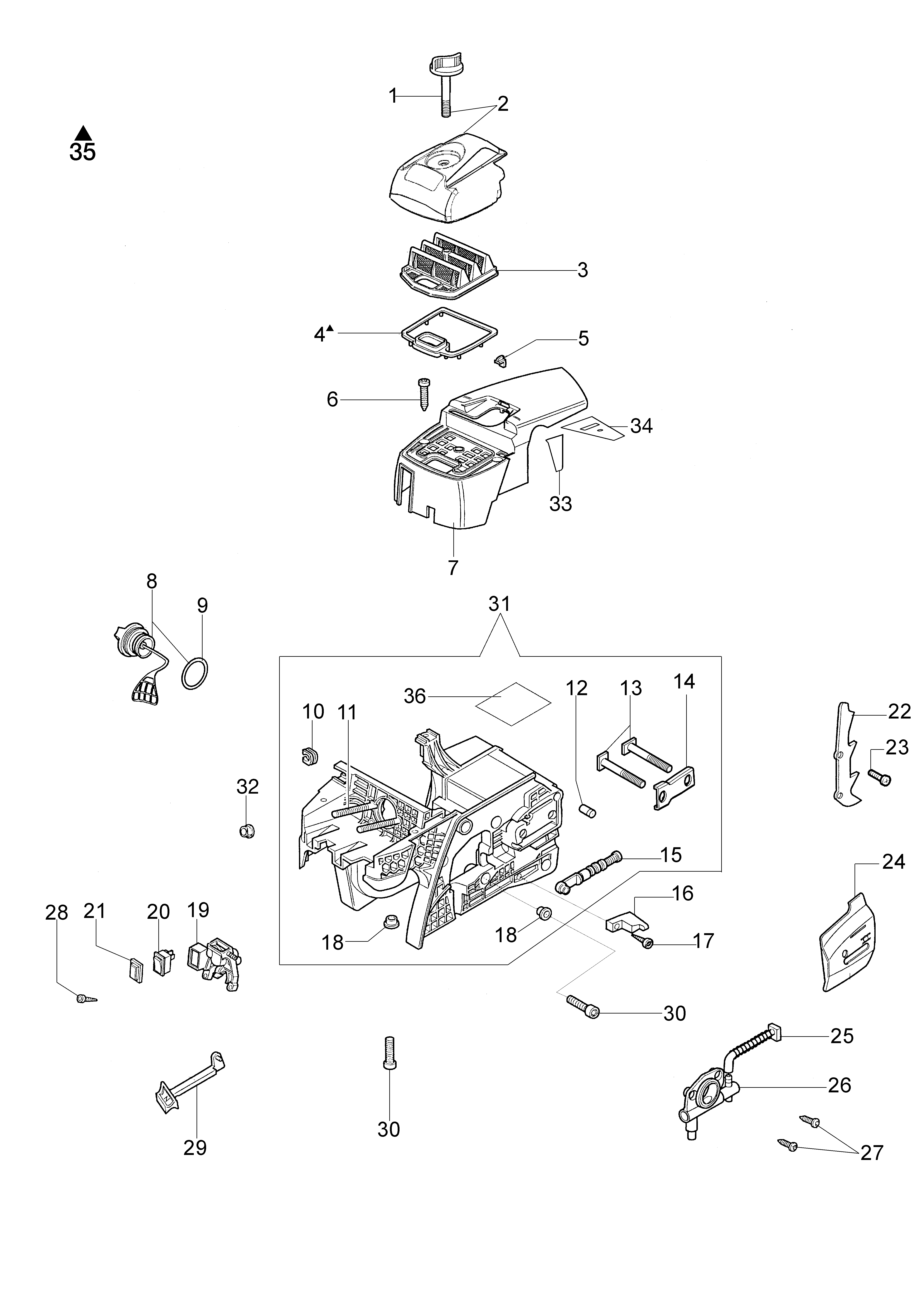

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070034R | Pommeau | Disponible | Voir la pièce |
| 2 | 50072058B | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 50070036R | Filtre air standard | Disponible | Voir la pièce |
| 4 | 50070056 | Joint | Disponible | Voir la pièce |
| 5 | 50070066 | Deflecteur | Disponible | Voir la pièce |
| 6 | 3960092AR | Vis | Disponible | Voir la pièce |
| 7 | 50080153R | Couvercle | Non reliée | |
| 8 | 50080150AR | Bouchon | Non reliée | |
| 9 | 3049047R | Bague or | Disponible | Voir la pièce |
| 10 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 11 | 50070067A | Entretoise | Disponible | Voir la pièce |
| 12 | 097000229R | Soupape | Disponible | Voir la pièce |
| 13 | 50070052AR | Vis | Disponible | Voir la pièce |
| 14 | 50070211 | Bride | Disponible | Voir la pièce |
| 15 | 50072010BR | Filtre huile | Disponible | Voir la pièce |
| 16 | 094600369R | Protection | Disponible | Voir la pièce |
| 17 | 094600041AR | Vis | Non reliée | |
| 18 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 18 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 19 | 50080068R | Support filtre à air | Disponible | Voir la pièce |
| 20 | 2317021R | Interrupteur | Non reliée | |
| 21 | 2317013R | Protection | Disponible | Voir la pièce |
| 22 | 50070062 | Griffe | Disponible | Voir la pièce |
| 23 | 3960098R | Vis | Disponible | Voir la pièce |
| 24 | 50070055R | Bride | Non reliée | |
| 25 | 50070054R | Tuyau | Disponible | Voir la pièce |
| 26 | 50170051BR | Pompe huile | Disponible | Voir la pièce |
| 27 | 3960074R | Vis | Non reliée | |
| 28 | 3960091AR | Vis | Disponible | Voir la pièce |
| 29 | 50070228R | Levier | Disponible | Voir la pièce |
| 30 | 3860099R | Vis | Disponible | Voir la pièce |
| 30 | 3860099R | Vis | Disponible | Voir la pièce |
| 31 | 50080154GR | Carter moteur | Non reliée | |
| 32 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 33 | 50080076AR | Protection | Disponible | Voir la pièce |
| 34 | 50080089BR | Protection | Disponible | Voir la pièce |
| 35 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 35 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 36 | 50070176AR | Protection | Disponible | Voir la pièce |

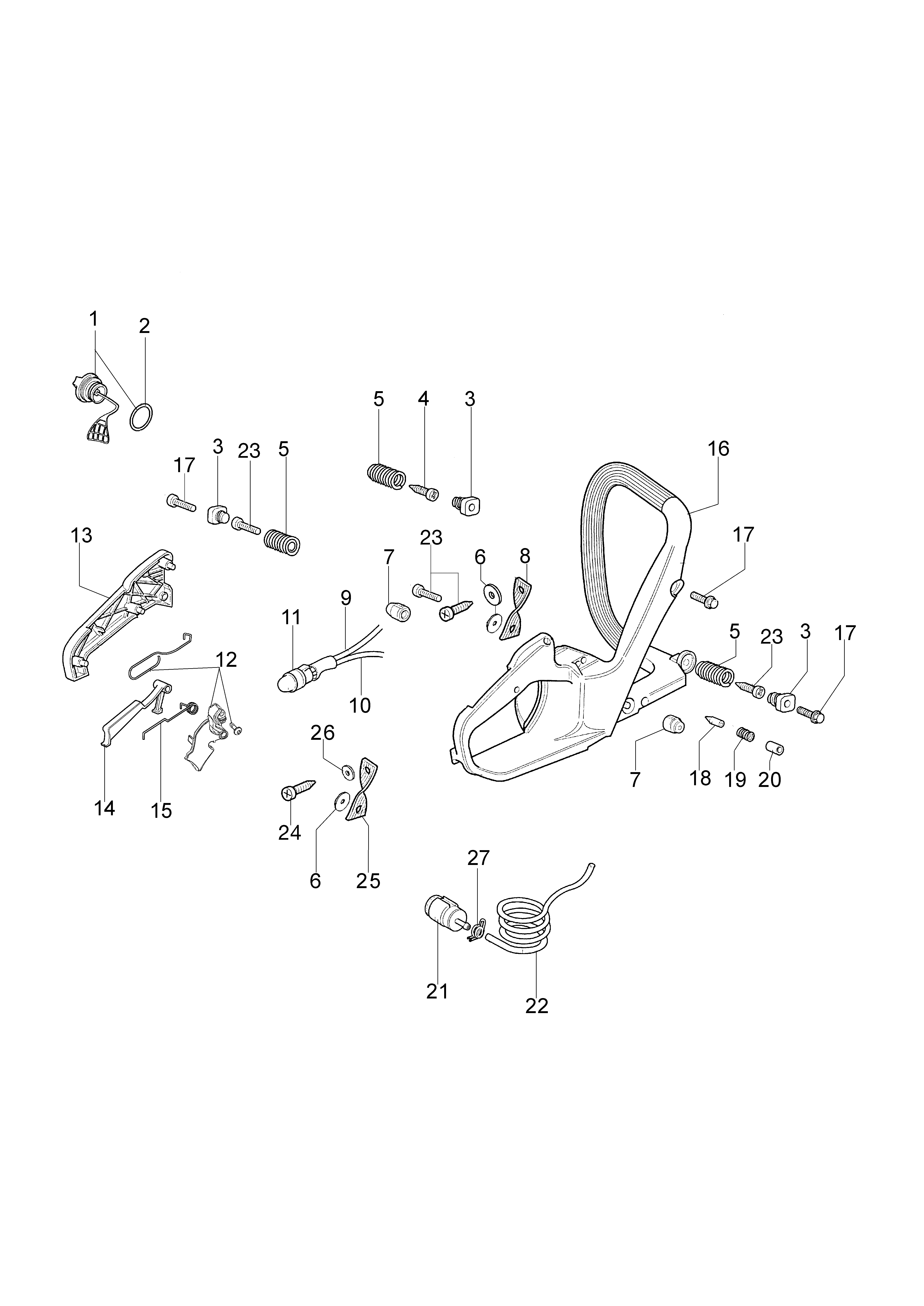

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 2 | 099900090R | Bague | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 4 | 3960073R | Vis | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 6 | 3057005R | Rondelle | Non reliée | |
| 6 | 3057005R | Rondelle | Non reliée | |
| 7 | 50010061R | Amortisseur | Non reliée | |
| 7 | 50010061R | Amortisseur | Non reliée | |
| 8 | 50070182 | Bande | Disponible | Voir la pièce |
| 9 | 50060039 | Tuyau | Disponible | Voir la pièce |
| 10 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 11 | 2318817R | Air purge | Non reliée | |
| 12 | 50070259 | Kit accelerateur | Disponible | Voir la pièce |
| 13 | 50050214AR | Couvercle | Disponible | Voir la pièce |
| 14 | 50050046AR | Levier | Disponible | Voir la pièce |
| 15 | 097000028R | Ressort | Disponible | Voir la pièce |
| 16 | 50070065BR | Groupe réservoir | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 18 | 094500577AR | Soupape | Disponible | Voir la pièce |
| 19 | 094500575R | Ressort | Disponible | Voir la pièce |
| 20 | 50050071R | Soupape | Disponible | Voir la pièce |
| 21 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 22 | 50070064AR | Tuyau essence | Disponible | Voir la pièce |
| 23 | 094600041AR | Vis | Non reliée | |
| 23 | 094600041AR | Vis | Non reliée | |
| 23 | 094600041AR | Vis | Non reliée | |
| 24 | 3960091AR | Vis | Disponible | Voir la pièce |
| 25 | 50070181 | Bande | Disponible | Voir la pièce |
| 26 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 4098377R | Bande | Disponible | Voir la pièce |

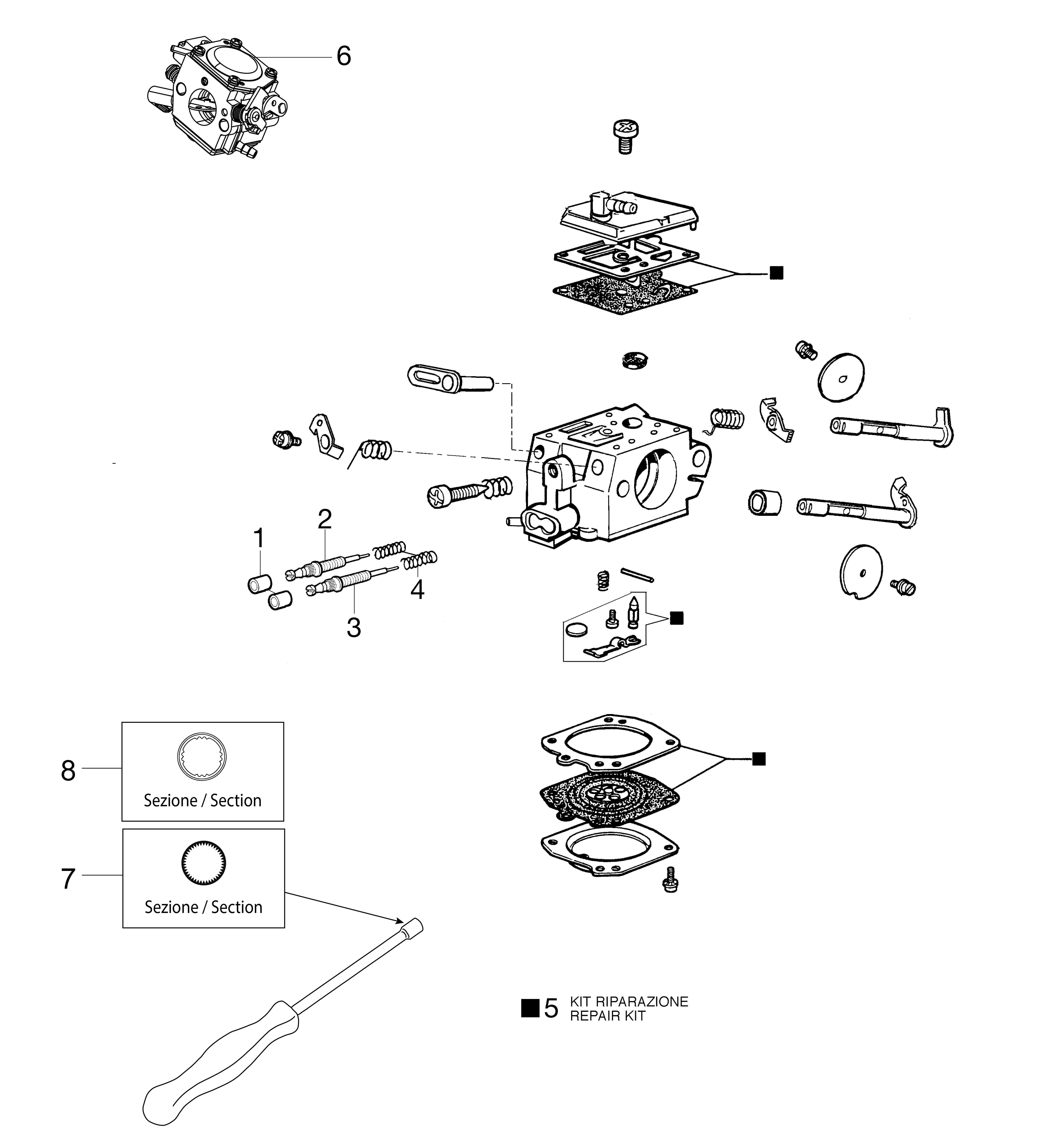

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318106 | Capot | Disponible | Voir la pièce |
| 2 | 2318109 | Vis de reglage MAX | Disponible | Voir la pièce |
| 3 | 2318984 | Vis de reglage MIN | Disponible | Voir la pièce |
| 4 | 2318107 | Ressort | Disponible | Voir la pièce |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 6 | 2318981AR | Carburateur HDA-314 | Non reliée | |
| 7 | 3055142R | Tournevis spécial | Disponible | Voir la pièce |
| 8 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
