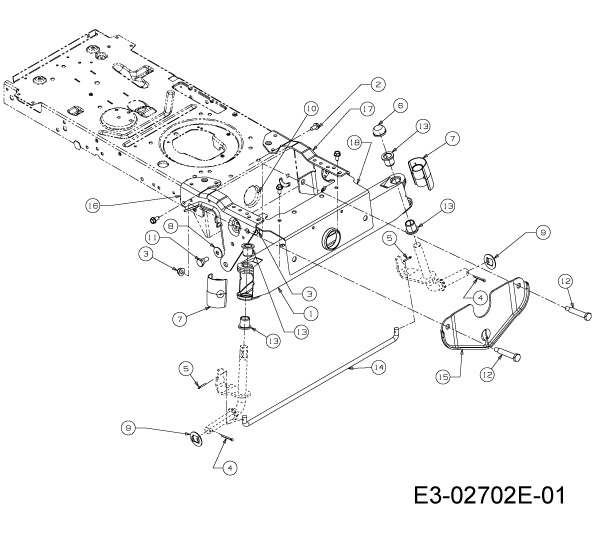

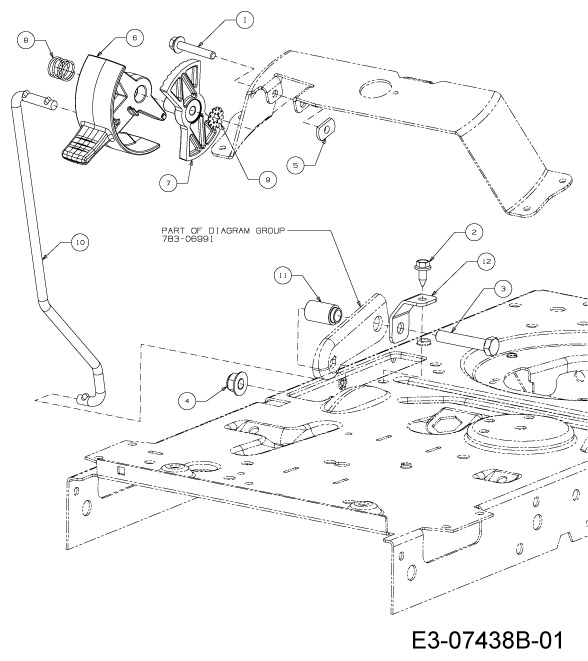

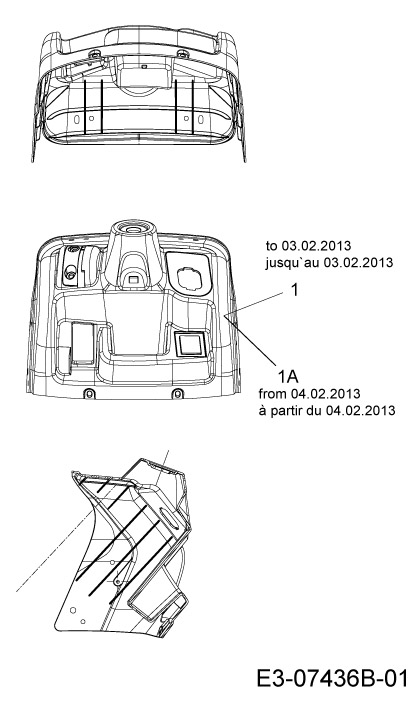

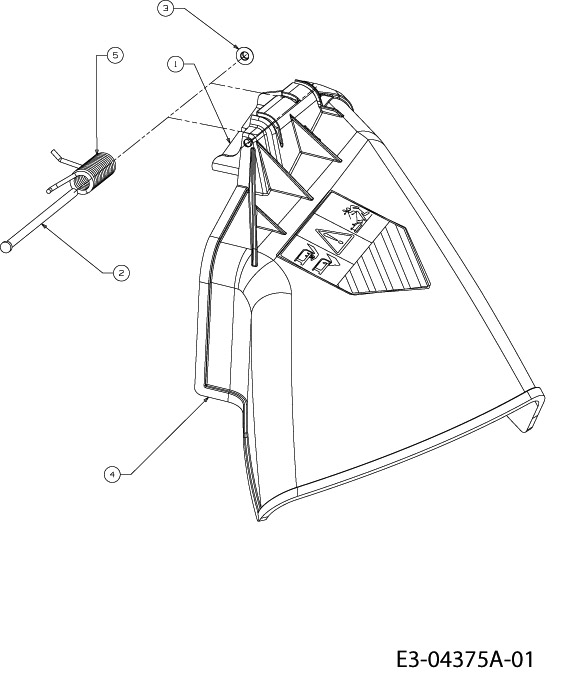

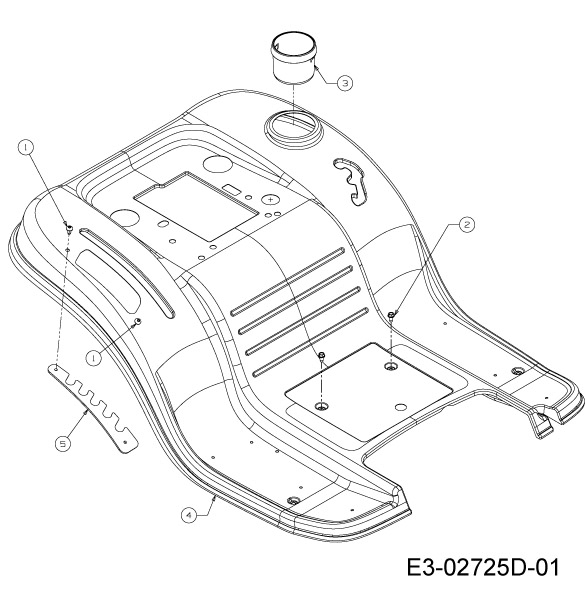

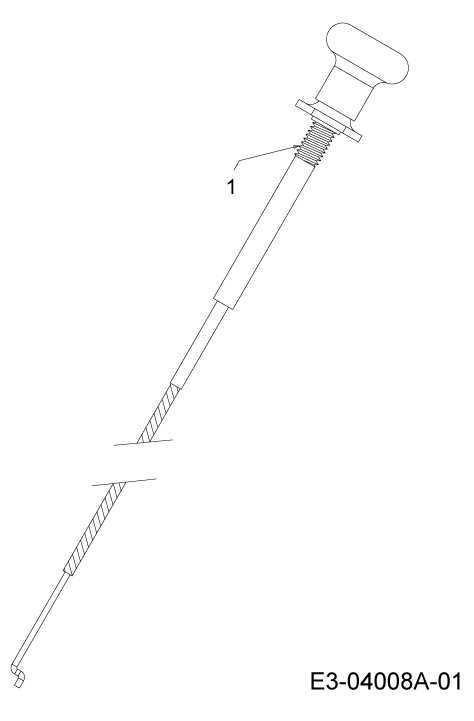

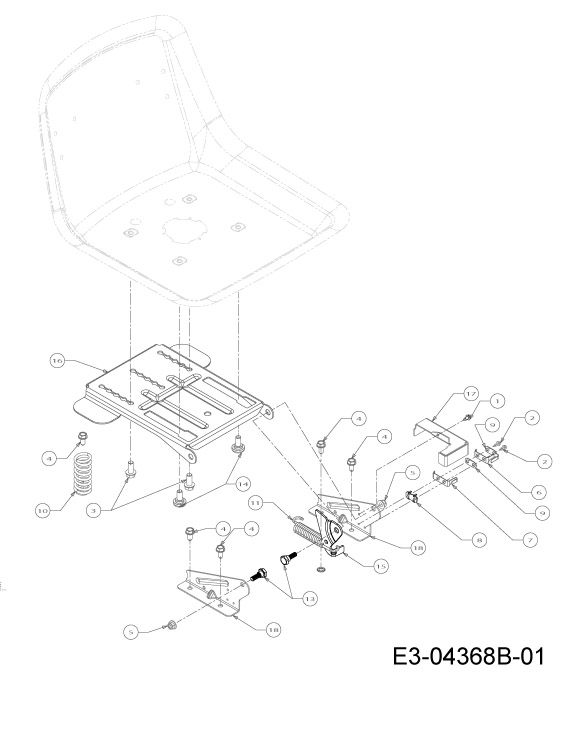

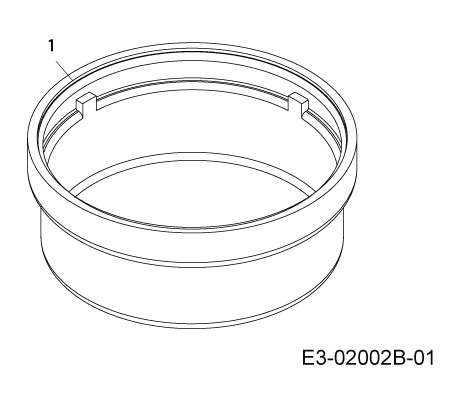

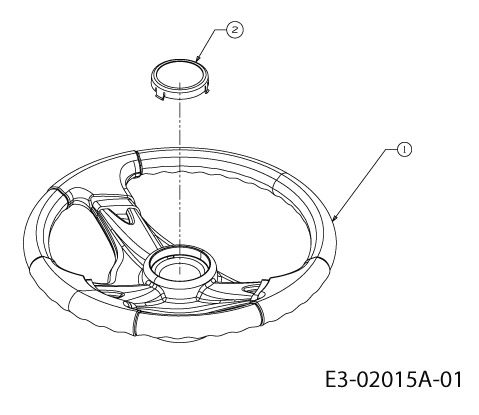

Vue Éclatée TORNADO 95/11,5 T Cat.2013
Retrouvez les pièces détachées, références et repères disponibles pour TORNADO 95/11,5 T Cat.2013.

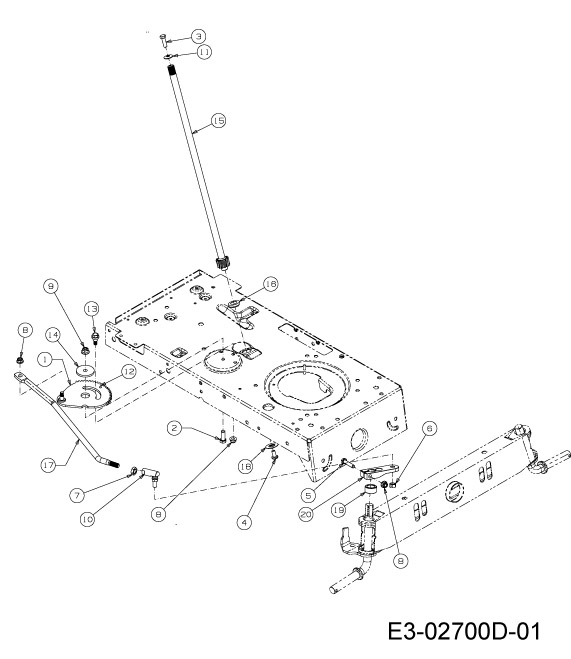

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61704094 | Directrice | Disponible | Voir la pièce |
| 2 | C7100514 | Vis | Disponible | Voir la pièce |
| 3 | C7100643 | Vis | Disponible | Voir la pièce |
| 4 | C7101309 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 6 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 9 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 10 | C7230448A | Connection | Disponible | Voir la pièce |
| 11 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | C73804141 | Vis | Disponible | Voir la pièce |
| 14 | C73804162C | Entretoise | Disponible | Voir la pièce |
| 15 | C7380919B | Tringle direction | Disponible | Voir la pièce |
| 16 | C74104124 | Flasque | Disponible | Voir la pièce |
| 17 | C74705385A | Planton | Non reliée | |
| 18 | C7480389 | Rondelle | Disponible | Voir la pièce |
| 19 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 20 | C74705022A | Tige | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C7140162 | Goupille | Disponible | Voir la pièce |
| 4 | C7140162 | Goupille | Disponible | Voir la pièce |
| 5 | C7140474 | Goupille | Disponible | Voir la pièce |
| 5 | C7140474 | Goupille | Disponible | Voir la pièce |
| 6 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 8 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 9 | C73604228A | Rondelle | Disponible | Voir la pièce |
| 9 | C73604228A | Rondelle | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | C7380143 | Vis | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C74704299A | Tringle direction | Disponible | Voir la pièce |
| 15 | C78304568637 | Plaquette | Disponible | Voir la pièce |
| 16 | C7830726E637 | Support | Disponible | Voir la pièce |
| 17 | C7830727D637 | Support | Disponible | Voir la pièce |
| 18 | C7830728B637 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |

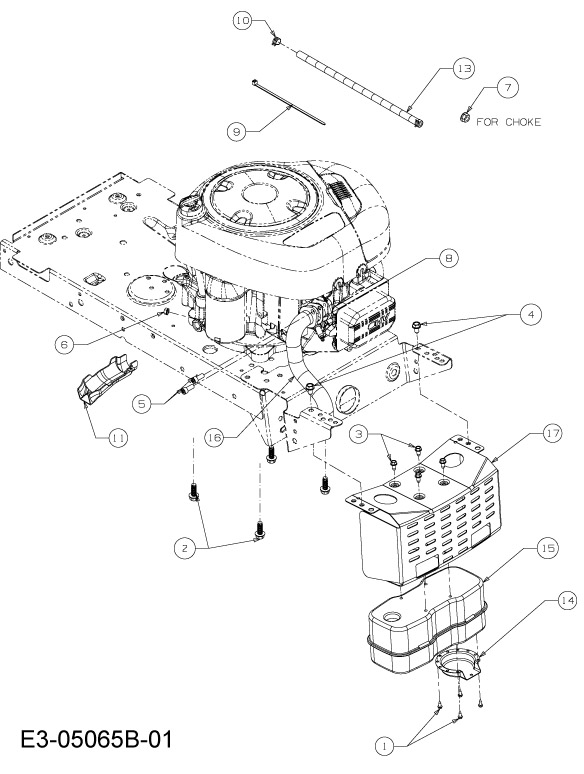

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C71004683A | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7101314A | Vis | Disponible | Voir la pièce |
| 6 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123005 | Ecrou | Disponible | Voir la pièce |
| 8 | C7210208 | Joint | Disponible | Voir la pièce |
| 9 | C7250157 | Bande | Disponible | Voir la pièce |
| 10 | C7260205 | Bande | Disponible | Voir la pièce |
| 11 | C73105628 | Serre-tube | Disponible | Voir la pièce |
| 13 | C751053515 | Flexible | Disponible | Voir la pièce |
| 14 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 15 | C7510617C | Pot | Disponible | Voir la pièce |
| 16 | C7510816B | Collecteur | Disponible | Voir la pièce |
| 17 | C7830615E637 | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104028 | Volant | Disponible | Voir la pièce |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100224 | Vis | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 3 | C71004482 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 5 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 5 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 6 | C7251303 | Epingle | Disponible | Voir la pièce |
| 7 | C7251439 | Securite | Disponible | Voir la pièce |
| 8 | C7260278 | Plaquette | Disponible | Voir la pièce |
| 9 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 9 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 10 | C73204035 | Ressort | Disponible | Voir la pièce |
| 11 | C73204309 | Ressort | Disponible | Voir la pièce |
| 13 | C7380296 | Vis | Disponible | Voir la pièce |
| 14 | C73804012A | Vis | Disponible | Voir la pièce |
| 15 | C7830209D | Levier | Disponible | Voir la pièce |
| 16 | C78304081DS | Support | Disponible | Voir la pièce |
| 17 | C78304877AS | Interrupteur | Disponible | Voir la pièce |
| 18 | C7831489D637 | Etrier | Disponible | Voir la pièce |
| 18 | C7831489D637 | Etrier | Disponible | Voir la pièce |

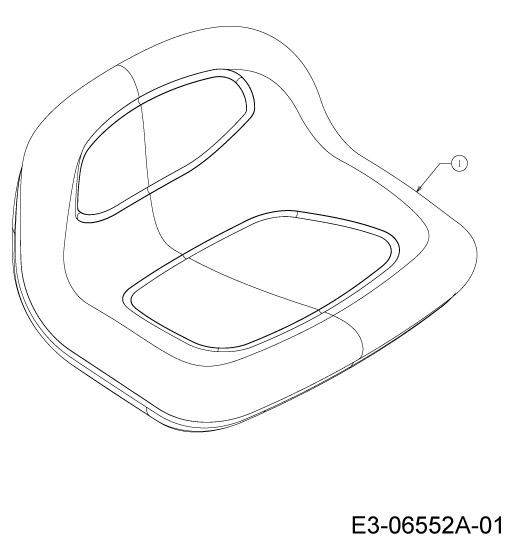

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704111 | Siege | Disponible | Voir la pièce |

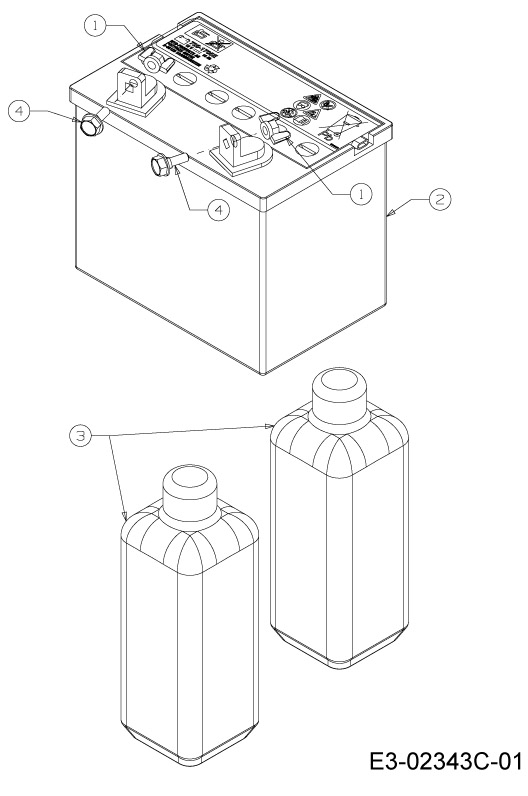

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 2 | C5032U30002R | Batterie | Non reliée | |
| 3 | C7252064A | Acid | Disponible | Voir la pièce |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |

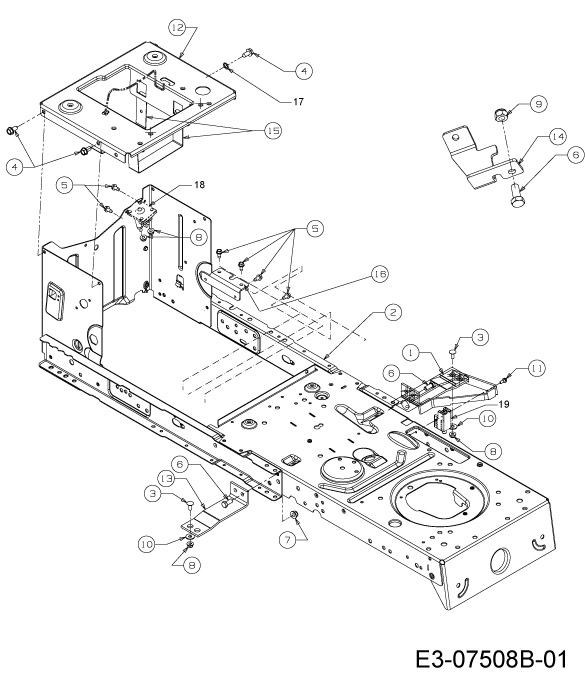

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304195637 | Plaquette | Disponible | Voir la pièce |
| 2 | C68304649AS | Châssis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 9 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 11 | C73804237A | Vis | Disponible | Voir la pièce |
| 12 | C78304548DS | Plaquette | Disponible | Voir la pièce |
| 13 | C78304637637 | Plaquette | Disponible | Voir la pièce |
| 14 | C78304753637 | Etrier frein | Disponible | Voir la pièce |
| 15 | C78304869AS | Siege | Disponible | Voir la pièce |
| 16 | C78305389AS | Plaquette | Disponible | Voir la pièce |
| 17 | C7360670 | Rondelle | Disponible | Voir la pièce |
| 18 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 19 | C72504363 | Interrupteur | Disponible | Voir la pièce |

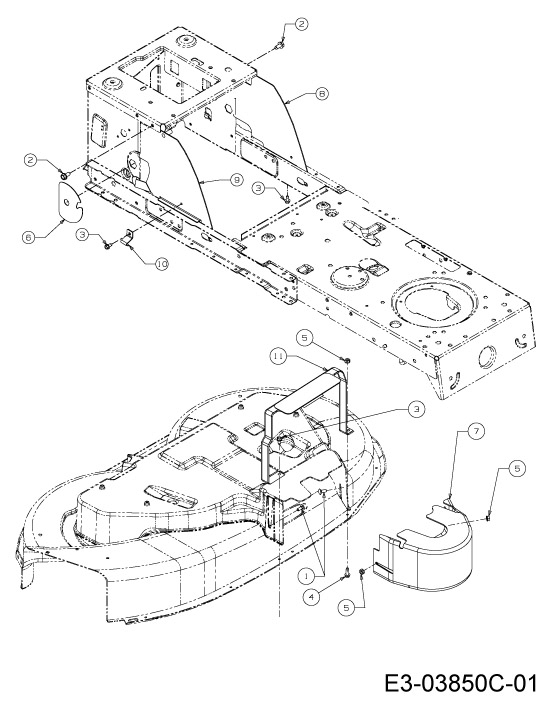

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100134 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100642 | Vis | Disponible | Voir la pièce |
| 5 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 6 | C73105586 | Couvercle | Disponible | Voir la pièce |
| 7 | C73105613A | Couvercle | Disponible | Voir la pièce |
| 8 | C78305085 | Couvercle | Disponible | Voir la pièce |
| 9 | C78305086AS | Couvercle | Disponible | Voir la pièce |
| 10 | C78305107 | Couvercle | Disponible | Voir la pièce |
| 11 | C78305295637 | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71005237 | Vis | Disponible | Voir la pièce |
| 2 | C7101652 | Vis | Disponible | Voir la pièce |
| 3 | C7103144 | Vis | Disponible | Voir la pièce |
| 4 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120414 | Ecrou | Disponible | Voir la pièce |
| 6 | C73107885B | Levier | Disponible | Voir la pièce |
| 7 | C73107965A | Commande | Disponible | Voir la pièce |
| 8 | C73204877 | Ressort | Disponible | Voir la pièce |
| 9 | C7363006 | Rondelle | Disponible | Voir la pièce |
| 10 | C74705398 | Tige | Disponible | Voir la pièce |
| 11 | C75004465C | Entretoise | Disponible | Voir la pièce |
| 12 | C78306823 | Support | Disponible | Voir la pièce |

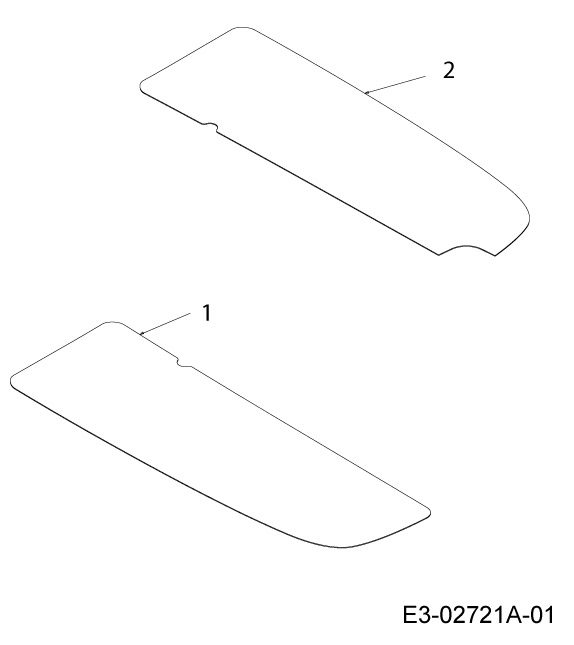

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C72304025 | Protection | Disponible | Voir la pièce |
| 2 | C72304026 | Protection | Disponible | Voir la pièce |

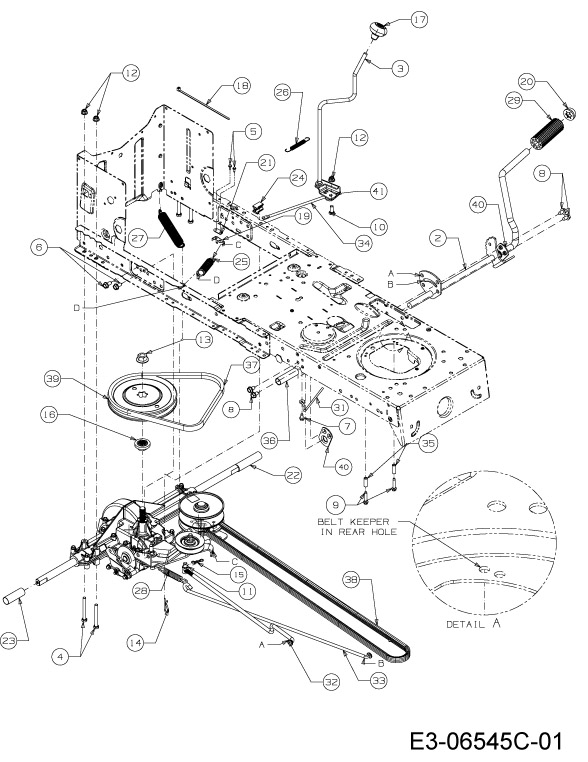

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | C64704034CS | Pedale | Disponible | Voir la pièce |
| 3 | C64704266 | Levier | Disponible | Voir la pièce |
| 4 | C7100176 | Vis | Disponible | Voir la pièce |
| 5 | C7100227 | Vis | Disponible | Voir la pièce |
| 6 | C71004484 | Vis | Disponible | Voir la pièce |
| 7 | C7100599 | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 9 | C7100809 | Vis | Disponible | Voir la pièce |
| 10 | C7103008 | Vis | Disponible | Voir la pièce |
| 11 | C71106103 | Ecrou | Disponible | Voir la pièce |
| 12 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 12 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 13 | C7120700 | Ecrou | Disponible | Voir la pièce |
| 14 | C7140209 | Goupille | Disponible | Voir la pièce |
| 15 | C71404040 | Ressort | Disponible | Voir la pièce |
| 16 | C71804407 | Poulie | Disponible | Voir la pièce |
| 17 | C72004028 | Pommeau | Disponible | Voir la pièce |
| 18 | C7250157 | Bande | Disponible | Voir la pièce |
| 19 | C7251644 | Securite | Disponible | Voir la pièce |
| 20 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 21 | C7260320 | Plaquette | Disponible | Voir la pièce |
| 22 | C73104602 | Bague | Disponible | Voir la pièce |
| 23 | C73104604 | Bague | Disponible | Voir la pièce |
| 24 | C73106894 | Roulement | Disponible | Voir la pièce |
| 25 | C73204306 | Ressort | Disponible | Voir la pièce |
| 26 | C73204488 | Ressort | Disponible | Voir la pièce |
| 27 | C73204746 | Ressort | Disponible | Voir la pièce |
| 28 | C7320716D | Ressort | Disponible | Voir la pièce |
| 29 | C7350239 | Pedale | Disponible | Voir la pièce |
| 31 | C74704969 | Tige | Disponible | Voir la pièce |
| 32 | C74705186 | Tige | Disponible | Voir la pièce |
| 33 | C74705188 | Tige | Disponible | Voir la pièce |
| 34 | C74705244 | Tige | Disponible | Voir la pièce |
| 35 | C7500566A | Bague | Disponible | Voir la pièce |
| 36 | C7500802 | Entretoise | Disponible | Voir la pièce |
| 37 | C75405040 | Courroie | Disponible | Voir la pièce |
| 38 | C75404249A | Courroie | Disponible | Voir la pièce |
| 39 | C75604002 | Bague | Disponible | Voir la pièce |
| 40 | C78304536BS | Etrier support pedales | Disponible | Voir la pièce |
| 40 | C78304536BS | Etrier support pedales | Disponible | Voir la pièce |
| 41 | C78304595A | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71005070 | Vis | Disponible | Voir la pièce |
| 1 | C71005070 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C73104591A | Support | Disponible | Voir la pièce |
| 4 | C78304587DEO | Capot arrière (orange) | Disponible | Voir la pièce |
| 5 | C78304843 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée

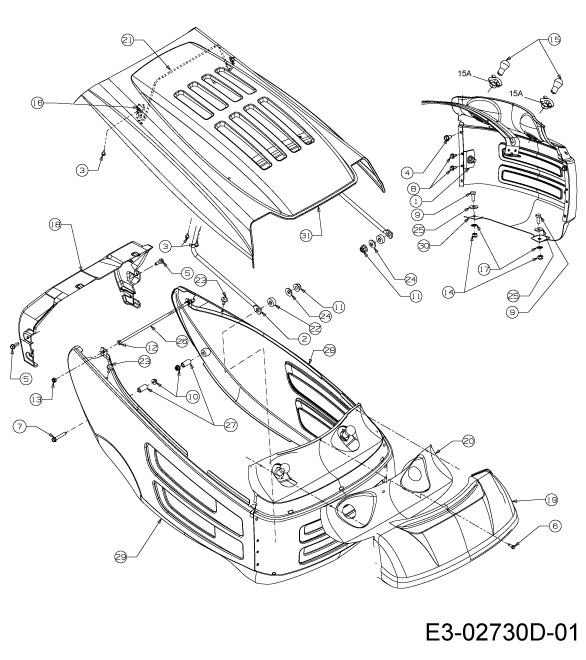

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830195Z | Vis | Disponible | Voir la pièce |
| 2 | C6830220A637 | Support | Disponible | Voir la pièce |
| 3 | C7100224 | Vis | Disponible | Voir la pièce |
| 3 | C7100224 | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 6 | C7101237 | Vis | Disponible | Voir la pièce |
| 7 | C7101325 | Vis | Disponible | Voir la pièce |
| 8 | C7101652 | Vis | Disponible | Voir la pièce |
| 9 | C7101681 | Vis | Disponible | Voir la pièce |
| 9 | C7101681 | Vis | Disponible | Voir la pièce |
| 10 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 11 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 11 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120689 | Ecrou | Disponible | Voir la pièce |
| 13 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 15 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 15A | C7251649 | Douille | Disponible | Voir la pièce |
| 15A | C7251649 | Douille | Disponible | Voir la pièce |
| 16 | C7260362 | Ecrou | Disponible | Voir la pièce |
| 17 | C7260372 | Ecrou | Disponible | Voir la pièce |
| 18 | C73105078C | Support | Disponible | Voir la pièce |
| 19 | C7311854A | Lens | Disponible | Voir la pièce |
| 20 | C7312140 | Grille | Disponible | Voir la pièce |
| 21 | C7320886 | Arrêt | Disponible | Voir la pièce |
| 22 | C7350126A | Rondelle | Disponible | Voir la pièce |
| 23 | C7350199A | Bouchon | Disponible | Voir la pièce |
| 23 | C7350199A | Bouchon | Disponible | Voir la pièce |
| 24 | C7360105 | Rondelle | Disponible | Voir la pièce |
| 24 | C7360105 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 26 | C74704538 | Support | Disponible | Voir la pièce |
| 27 | C7500470 | Entretoise | Disponible | Voir la pièce |
| 28 | C7830475CEO | Capot left (orange) | Disponible | Voir la pièce |
| 29 | C7830476DEO | Capot right (orange) | Disponible | Voir la pièce |
| 30 | C7830477AEO | Masque | Disponible | Voir la pièce |
| 31 | C7830478BEO | Capot (orange) | Disponible | Voir la pièce |
Pièces de la vue éclatée

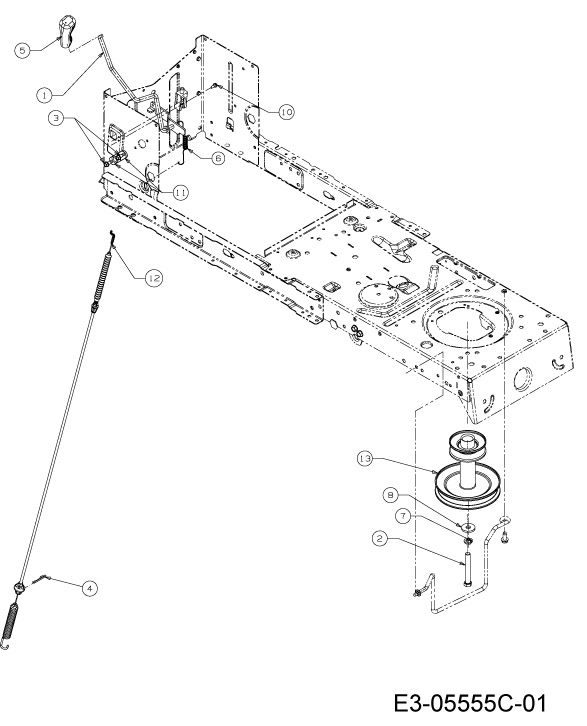

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704096AS | Levier | Disponible | Voir la pièce |
| 2 | C71004608 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7140145 | Goupille | Disponible | Voir la pièce |
| 5 | C72004049A | Poignee | Disponible | Voir la pièce |
| 6 | C73204276A | Ressort | Disponible | Voir la pièce |
| 7 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 8 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 10 | C73804237A | Vis | Disponible | Voir la pièce |
| 11 | C74104119A | Roulement | Disponible | Voir la pièce |
| 12 | 68120030 | Gaine du type bowden | Disponible | Voir la pièce |
| 13 | C75604196A | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée

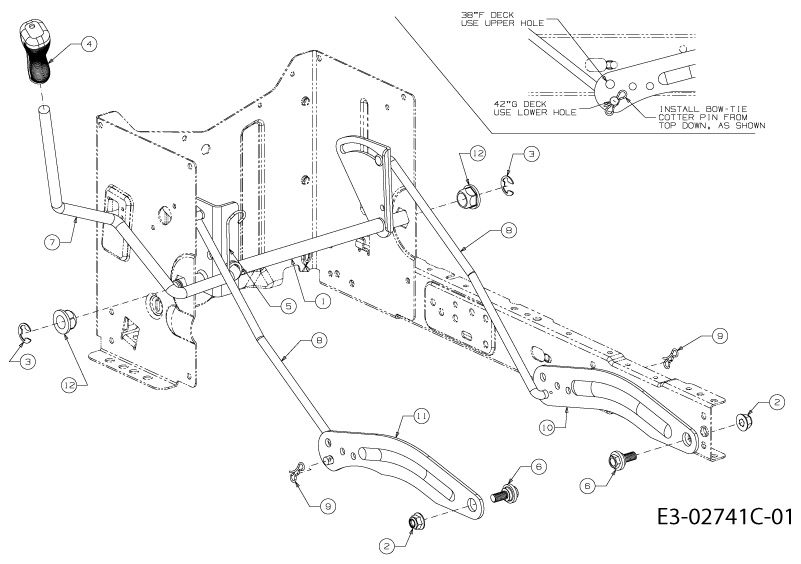

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304155AS | Levier | Disponible | Voir la pièce |
| 2 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C7160106A | Goupille | Disponible | Voir la pièce |
| 3 | C7160106A | Goupille | Disponible | Voir la pièce |
| 4 | C7200311 | Poignee | Disponible | Voir la pièce |
| 5 | C73204225 | Ressort | Disponible | Voir la pièce |
| 6 | C73804130 | Vis | Disponible | Voir la pièce |
| 6 | C73804130 | Vis | Disponible | Voir la pièce |
| 7 | C74704282 | Levier | Disponible | Voir la pièce |
| 8 | C74704393 | Tige | Disponible | Voir la pièce |
| 8 | C74704393 | Tige | Disponible | Voir la pièce |
| 9 | C71404040 | Ressort | Disponible | Voir la pièce |
| 9 | C71404040 | Ressort | Disponible | Voir la pièce |
| 10 | C78304711CS | Bras de levage | Disponible | Voir la pièce |
| 11 | C78304494CS | Bras de levage | Disponible | Voir la pièce |
| 12 | C7410225 | Roulement | Disponible | Voir la pièce |
| 12 | C7410225 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée

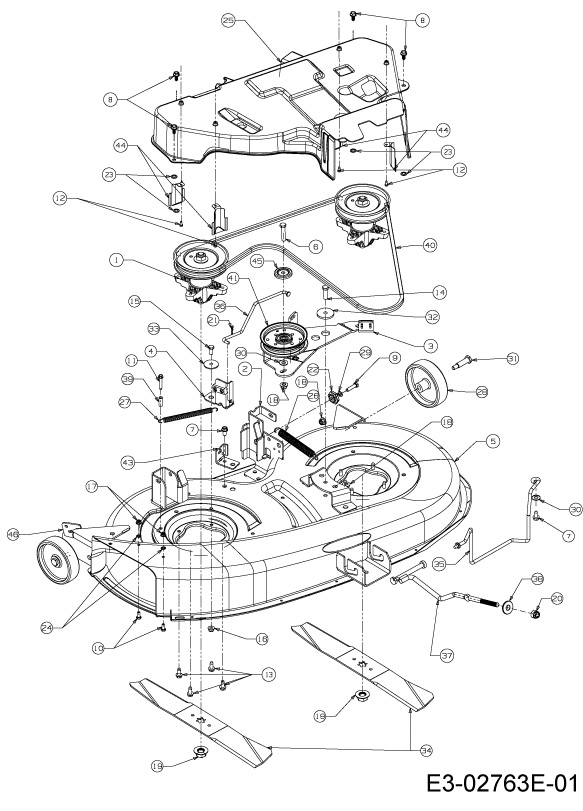

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804474B | Support | Disponible | Voir la pièce |
| 2 | C6830254B637 | Support | Disponible | Voir la pièce |
| 3 | C68304138CR | Frein | Non reliée | |
| 4 | C98304167 | Frein | Disponible | Voir la pièce |
| 5 | C68304264CS | Plateau de coupe | Disponible | Voir la pièce |
| 6 | C7100347 | Vis | Disponible | Voir la pièce |
| 7 | C71004484 | Vis | Disponible | Voir la pièce |
| 7 | C71004484 | Vis | Disponible | Voir la pièce |
| 8 | C71004484 | Vis | Disponible | Voir la pièce |
| 8 | C71004484 | Vis | Disponible | Voir la pièce |
| 9 | C7100528 | Vis | Disponible | Voir la pièce |
| 10 | C7100751 | Vis | Disponible | Voir la pièce |
| 11 | C7100778 | Vis | Disponible | Voir la pièce |
| 12 | C7100919 | Vis | Disponible | Voir la pièce |
| 12 | C7100919 | Vis | Disponible | Voir la pièce |
| 13 | C7101260A | Vis | Disponible | Voir la pièce |
| 14 | C7103005 | Vis | Disponible | Voir la pièce |
| 15 | C7103008 | Vis | Disponible | Voir la pièce |
| 16 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 18 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 18 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 19 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 19 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204243 | Ecrou | Disponible | Voir la pièce |
| 21 | C7140104 | Goupille | Disponible | Voir la pièce |
| 22 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 23 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 23 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 24 | C7260233 | Ecrou | Disponible | Voir la pièce |
| 25 | C73105699C | Couvercle | Non reliée | |
| 26 | C73204280B | Ressort | Disponible | Voir la pièce |
| 27 | C73204287 | Ressort | Disponible | Voir la pièce |
| 28 | C73406265 | Roue | Non reliée | |
| 29 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 30 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 30 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 31 | C7380373 | Vis | Disponible | Voir la pièce |
| 32 | C73804162C | Entretoise | Disponible | Voir la pièce |
| 33 | C73804166 | Entretoise | Disponible | Voir la pièce |
| 34 | C7420675637 | Lame | Disponible | Voir la pièce |
| 35 | C74704322A | Levier | Disponible | Voir la pièce |
| 36 | C74704381 | Levier | Disponible | Voir la pièce |
| 37 | C74704875 | Rondelle | Disponible | Voir la pièce |
| 38 | C74804069 | Rondelle | Disponible | Voir la pièce |
| 39 | C7500566A | Bague | Disponible | Voir la pièce |
| 40 | C75404062 | Courroie | Disponible | Voir la pièce |
| 41 | C75308171 | Poulie | Disponible | Voir la pièce |
| 43 | C78304740637 | Plaquette | Disponible | Voir la pièce |
| 44 | C78305497Z | Guide | Disponible | Voir la pièce |
| 44 | C78305497Z | Guide | Disponible | Voir la pièce |
| 45 | C78307236 | Bouchon | Disponible | Voir la pièce |
| 46 | C7831025 | Deflecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7031693A | Support | Disponible | Voir la pièce |
| 2 | C7110792 | Pivot | Disponible | Voir la pièce |
| 3 | C7260106 | Ecrou | Disponible | Voir la pièce |
| 4 | C63105229 | Deflecteur | Non reliée | |
| 5 | C73204537 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée

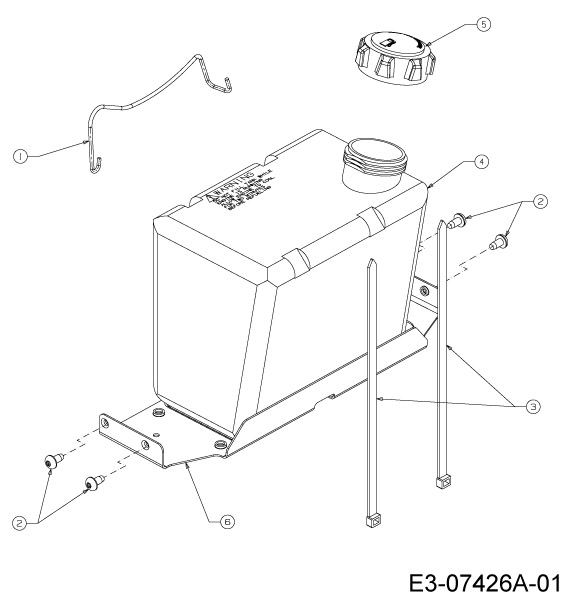

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304448637 | Boitier batterie | Disponible | Voir la pièce |
| 2 | C71005070 | Vis | Disponible | Voir la pièce |
| 2 | C71005070 | Vis | Disponible | Voir la pièce |
| 3 | C7260230 | Support | Disponible | Voir la pièce |
| 4 | C7510555DR | Reservoir | Non reliée | |
| 5 | C7510603B | Bouchon | Non reliée | |
| 6 | C78307083637 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C73108542C | Tableau de bord | Non reliée | |
| 1A | C73108542C | Tableau de bord | Non reliée |

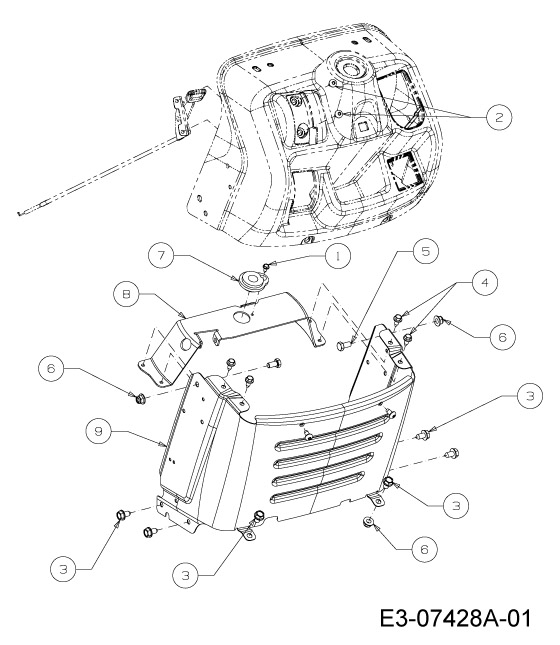

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100224 | Vis | Disponible | Voir la pièce |
| 2 | C71005070 | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 4 | C7101652 | Vis | Disponible | Voir la pièce |
| 5 | C7103025 | Vis | Disponible | Voir la pièce |
| 6 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 6 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 6 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 7 | C7410587 | Roulement | Disponible | Voir la pièce |
| 8 | C78306785CS | Support | Non reliée | |
| 9 | C78306811BS | Tableau de bord | Non reliée |
Pièces de la vue éclatée

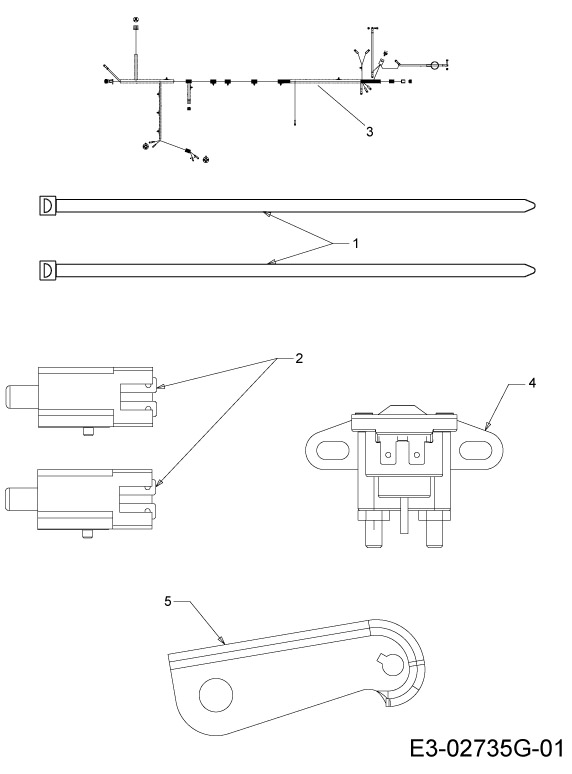

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7250157 | Bande | Disponible | Voir la pièce |
| 2 | C72504363 | Interrupteur | Disponible | Voir la pièce |
| 3 | C72504433F | Cablage | Disponible | Voir la pièce |
| 4 | C72506153A | Interrupteur | Non reliée | |
| 5 | C78306991Z | Etrier | Disponible | Voir la pièce |

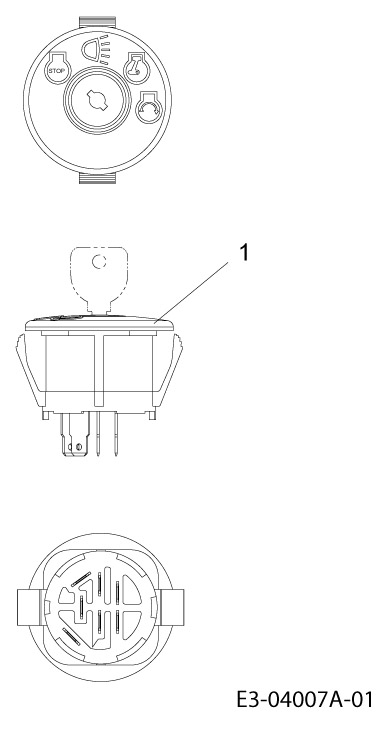

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7251741 | Interrupteur | Disponible | Voir la pièce |
| 1 | C7251745A | Clé | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461089 | Câble starter | Disponible | Voir la pièce |

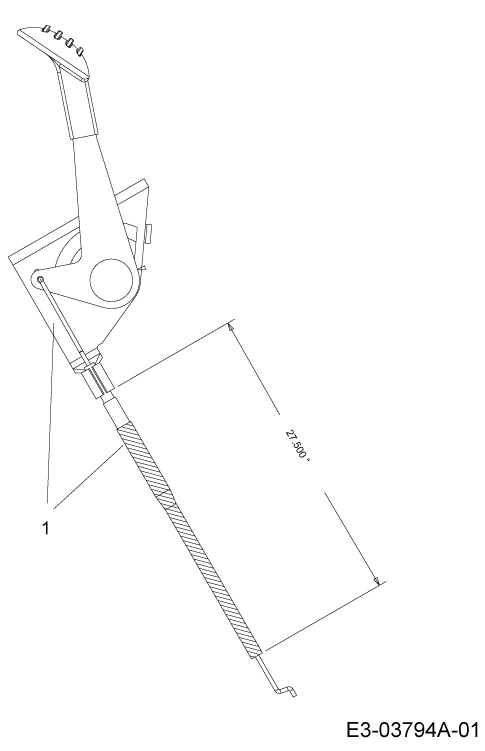

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74604406 | Cable accellerateur | Disponible | Voir la pièce |

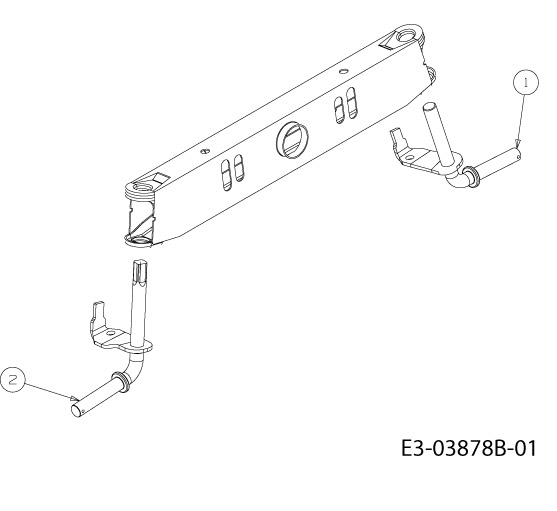

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63804007AS | Axe | Disponible | Voir la pièce |
| 2 | C63804008637 | Axe | Disponible | Voir la pièce |

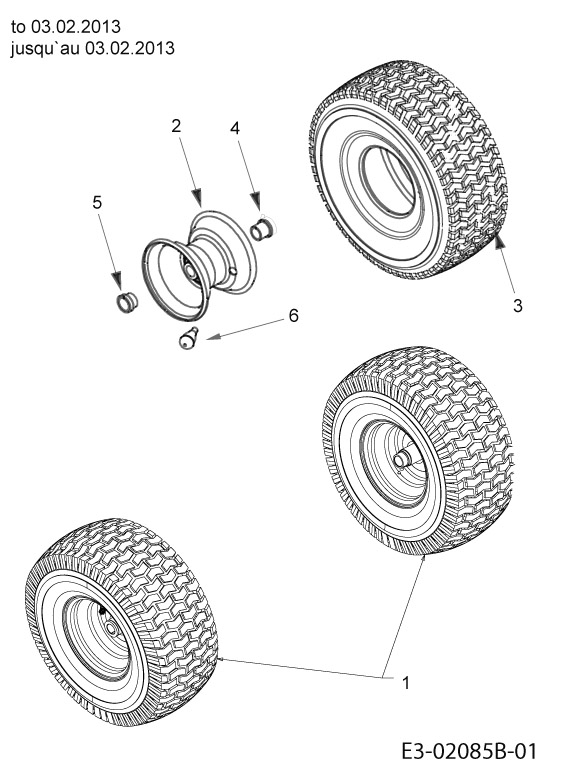

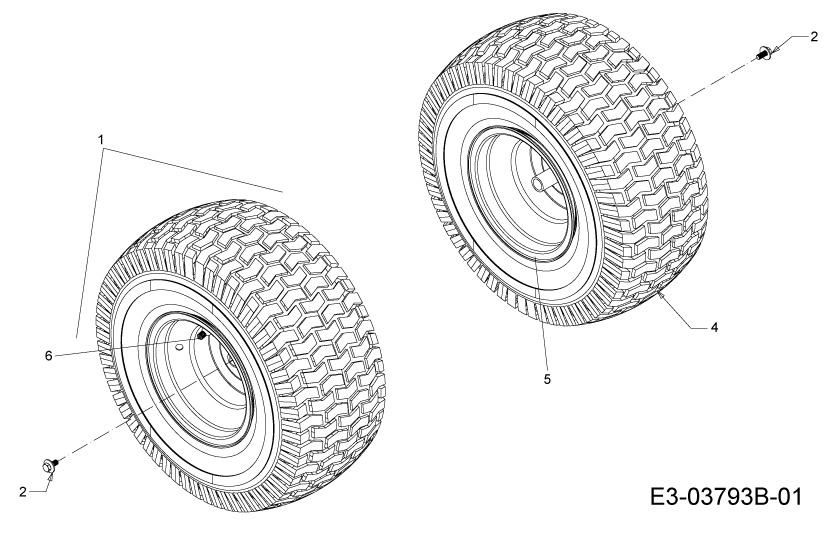

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6340104G | Roue | Disponible | Voir la pièce |
| 1 | C6340104G | Roue | Disponible | Voir la pièce |
| 2 | C7100627 | Vis | Disponible | Voir la pièce |
| 2 | C7100627 | Vis | Disponible | Voir la pièce |
| 3 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 3 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 4 | C63404369662 | Jante | Disponible | Voir la pièce |
| 5 | C7340255 | Soupape | Disponible | Voir la pièce |
| 6 | C7341730 | Bandage | Disponible | Voir la pièce |

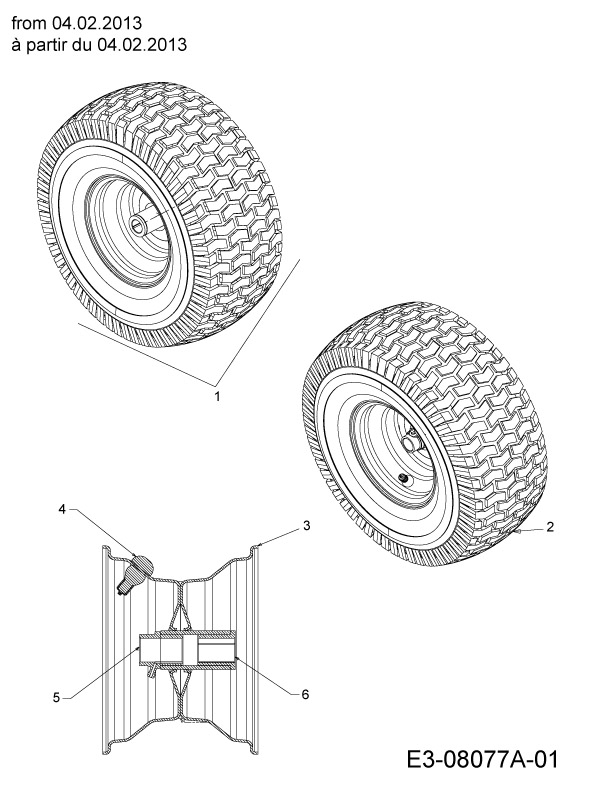

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404086G | Roue compl. | Disponible | Voir la pièce |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7410990B | Roulement | Disponible | Voir la pièce |
| 5 | C7410516B | Roulement | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |

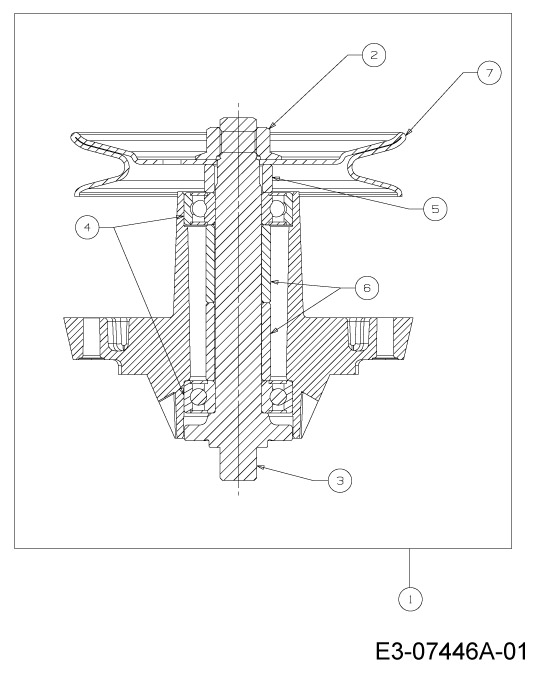

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804474B | Support | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C73804241 | Axe | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C75004739 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C7561188 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404086G | Roue compl. | Disponible | Voir la pièce |
| 2 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 3 | C63405066G | Jante | Disponible | Voir la pièce |
| 4 | C7340255 | Soupape | Disponible | Voir la pièce |
| 5 | C7410990B | Roulement | Disponible | Voir la pièce |
| 6 | C7410516B | Roulement | Disponible | Voir la pièce |

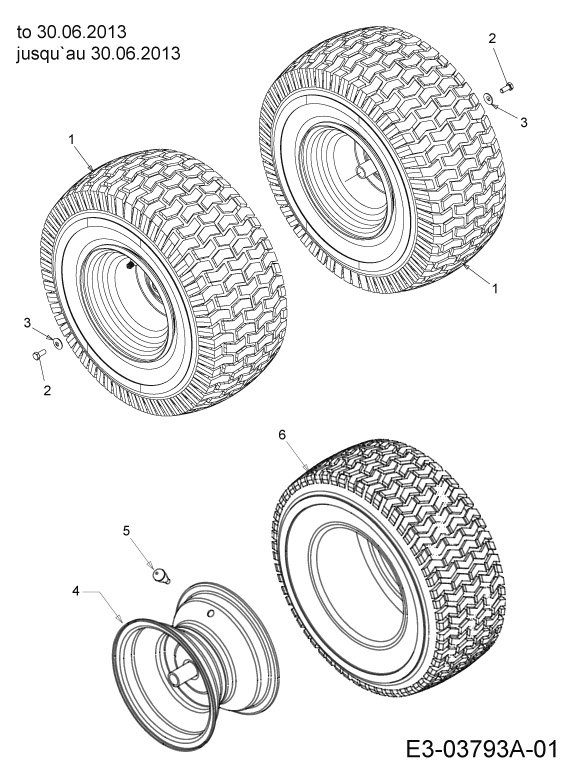

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6340104G | Roue | Disponible | Voir la pièce |
| 2 | C71005339 | Vis | Disponible | Voir la pièce |
| 2 | C71005339 | Vis | Disponible | Voir la pièce |
| 4 | C7341730 | Bandage | Disponible | Voir la pièce |
| 5 | C63404369662 | Jante | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
