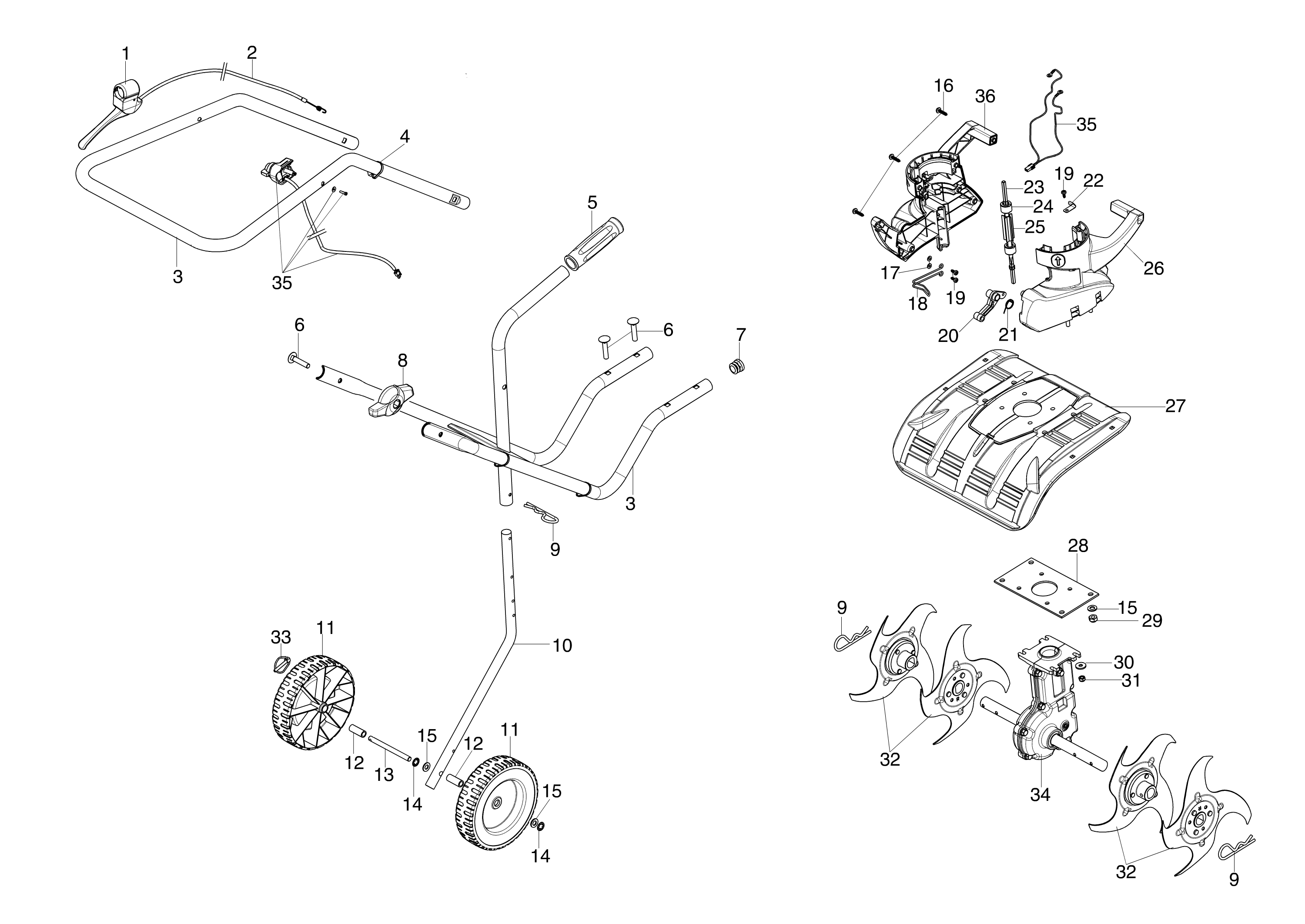

Vue Éclatée Motobineuse
Retrouvez les pièces détachées, références et repères disponibles pour Motobineuse.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61240355R | Levier accelerateur | Disponible | Voir la pièce |
| 2 | 61240351R | Cordelette | Disponible | Voir la pièce |
| 3 | 61240330R | Châssis | Disponible | Voir la pièce |
| 3 | 61240330R | Châssis | Disponible | Voir la pièce |
| 4 | 3059018 | Bande | Disponible | Voir la pièce |
| 5 | 61240353R | Poignée | Disponible | Voir la pièce |
| 6 | 3910015R | Vis | Non reliée | |
| 6 | 3910015R | Vis | Non reliée | |
| 7 | 3045013R | Bouchon | Disponible | Voir la pièce |
| 8 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 9 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 9 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 9 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 10 | 68600117R | Ergot | Disponible | Voir la pièce |
| 11 | 66050007R | Roue | Disponible | Voir la pièce |
| 11 | 66050007R | Roue | Disponible | Voir la pièce |
| 12 | 61240312R | Bague | Disponible | Voir la pièce |
| 12 | 61240312R | Bague | Disponible | Voir la pièce |
| 13 | 61240371R | Pivot (roue) | Disponible | Voir la pièce |
| 14 | 3045035R | Arret | Disponible | Voir la pièce |
| 14 | 3045035R | Arret | Disponible | Voir la pièce |
| 15 | 3916008R | Rondelle | Non reliée | |
| 15 | 3916008R | Rondelle | Non reliée | |
| 15 | 3916008R | Rondelle | Non reliée | |
| 16 | 3960091AR | Vis | Disponible | Voir la pièce |
| 17 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 18 | 61240337R | Ressort | Disponible | Voir la pièce |
| 19 | 3960121R | Vis | Disponible | Voir la pièce |
| 19 | 3960121R | Vis | Disponible | Voir la pièce |
| 20 | 61240345R | Levier | Disponible | Voir la pièce |
| 21 | 61240338R | Ressort | Disponible | Voir la pièce |
| 22 | 61240436R | Contact | Disponible | Voir la pièce |
| 23 | 61240349R | Arbre flexible | Disponible | Voir la pièce |
| 24 | 61240396R | Bague | Disponible | Voir la pièce |
| 25 | 61240347R | Gaine | Disponible | Voir la pièce |
| 26 | 61240346R | Coussinet | Disponible | Voir la pièce |
| 27 | 61240367R | Protection | Disponible | Voir la pièce |
| 28 | 61240368R | Plaquette | Disponible | Voir la pièce |
| 29 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 31 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 32 | 68600113 | Jeu fraise à lame | Disponible | Voir la pièce |
| 32 | 68600113 | Jeu fraise à lame | Disponible | Voir la pièce |
| 33 | 3031005 | Goupille | Disponible | Voir la pièce |
| 34 | 61240352R | Réducteur | Disponible | Voir la pièce |
| 35 | 61240415R | Interrupteur | Disponible | Voir la pièce |
| 35 | 61240415R | Interrupteur | Disponible | Voir la pièce |
| 36 | 61240348R | Coussinet | Disponible | Voir la pièce |
