Vue Éclatée BCF 430
Retrouvez les pièces détachées, références et repères disponibles pour BCF 430.

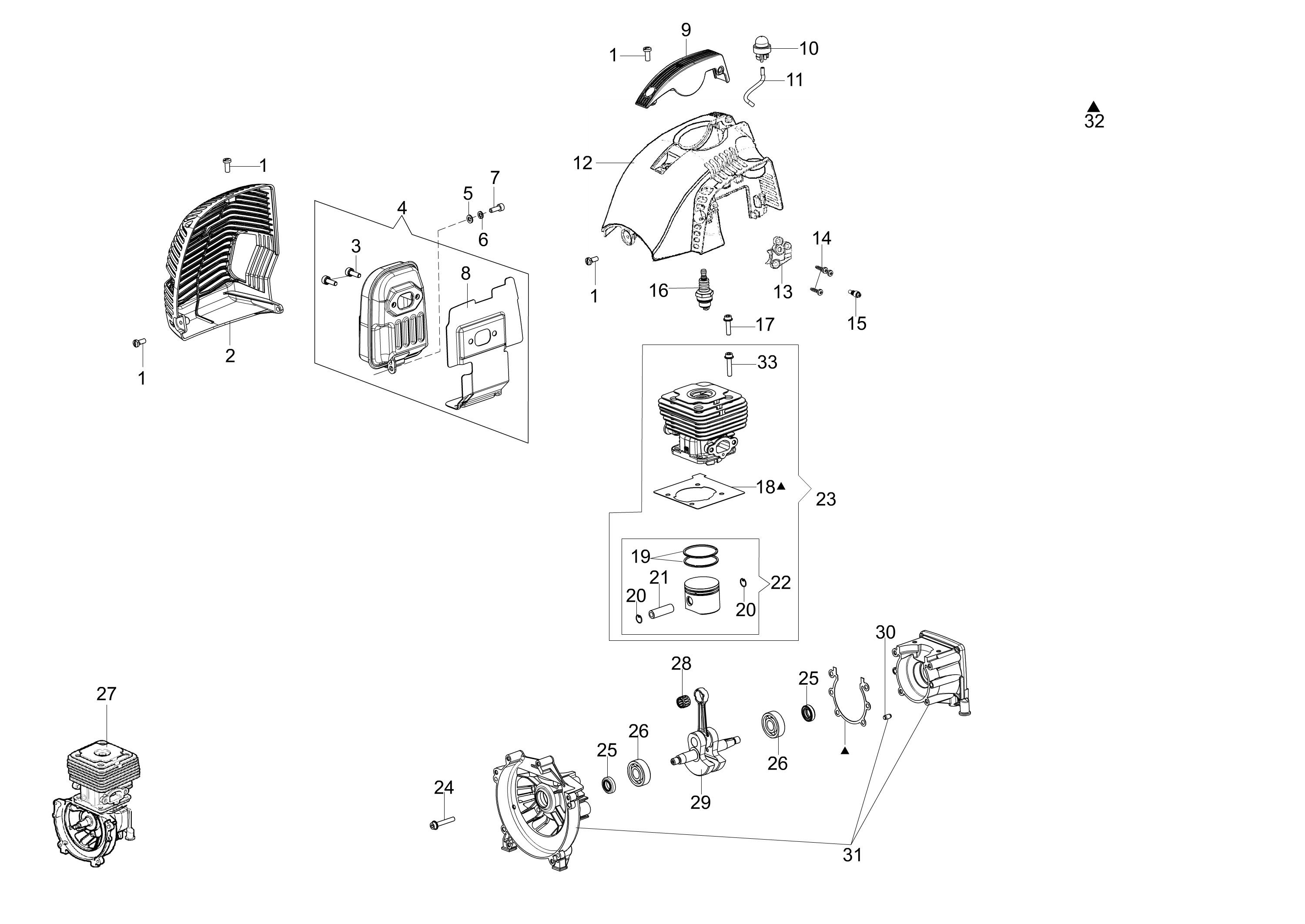

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 2 | 61350129R | Couvre-pot | Disponible | Voir la pièce |
| 3 | 3801068R | Vis | Disponible | Voir la pièce |
| 4 | 61350331R | Pot compl. | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801010R | Goupille | Disponible | Voir la pièce |
| 8 | 61350271R | Deflecteur | Disponible | Voir la pièce |
| 9 | 61250046R | Couvre bougie | Disponible | Voir la pièce |
| 10 | 2318817R | Air purge | Non reliée | |
| 11 | 61350329R | Tuyau | Disponible | Voir la pièce |
| 12 | 61350351 | Couvercle | Non reliée | |
| 13 | 61250253R | Collier | Disponible | Voir la pièce |
| 14 | 3960087AR | Vis | Disponible | Voir la pièce |
| 15 | 61250249R | Pivot de reglage | Disponible | Voir la pièce |
| 16 | 3055118R | Bougie | Non reliée | |
| 17 | 3860095R | Vis | Disponible | Voir la pièce |
| 18 | 61350272R | Joint | Disponible | Voir la pièce |
| 19 | 50070128R | Segment Ø42 | Disponible | Voir la pièce |
| 20 | 007201198R | Bague | Disponible | Voir la pièce |
| 20 | 007201198R | Bague | Disponible | Voir la pièce |
| 21 | 61350174R | Axe piston | Disponible | Voir la pièce |
| 22 | 61350208 | Piston complet Ø42 | Disponible | Voir la pièce |
| 23 | 61350209D | Cylindre compl. Ø42 | Non reliée | |
| 24 | 3860096R | Vis | Disponible | Voir la pièce |
| 25 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 094000099R | Bague | Disponible | Voir la pièce |
| 26 | 094000006R | Roulement | Disponible | Voir la pièce |
| 26 | 094000006R | Roulement | Disponible | Voir la pièce |
| 27 | 61352061ER | Short block | Disponible | Voir la pièce |
| 28 | 3037014R | Roulement | Disponible | Voir la pièce |
| 29 | 61350177BR | Vilebrequin | Non reliée | |
| 30 | 3023008R | Goupille | Disponible | Voir la pièce |
| 31 | 61350346 | Carter moteur complet | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 33 | 3860099R | Vis | Disponible | Voir la pièce |

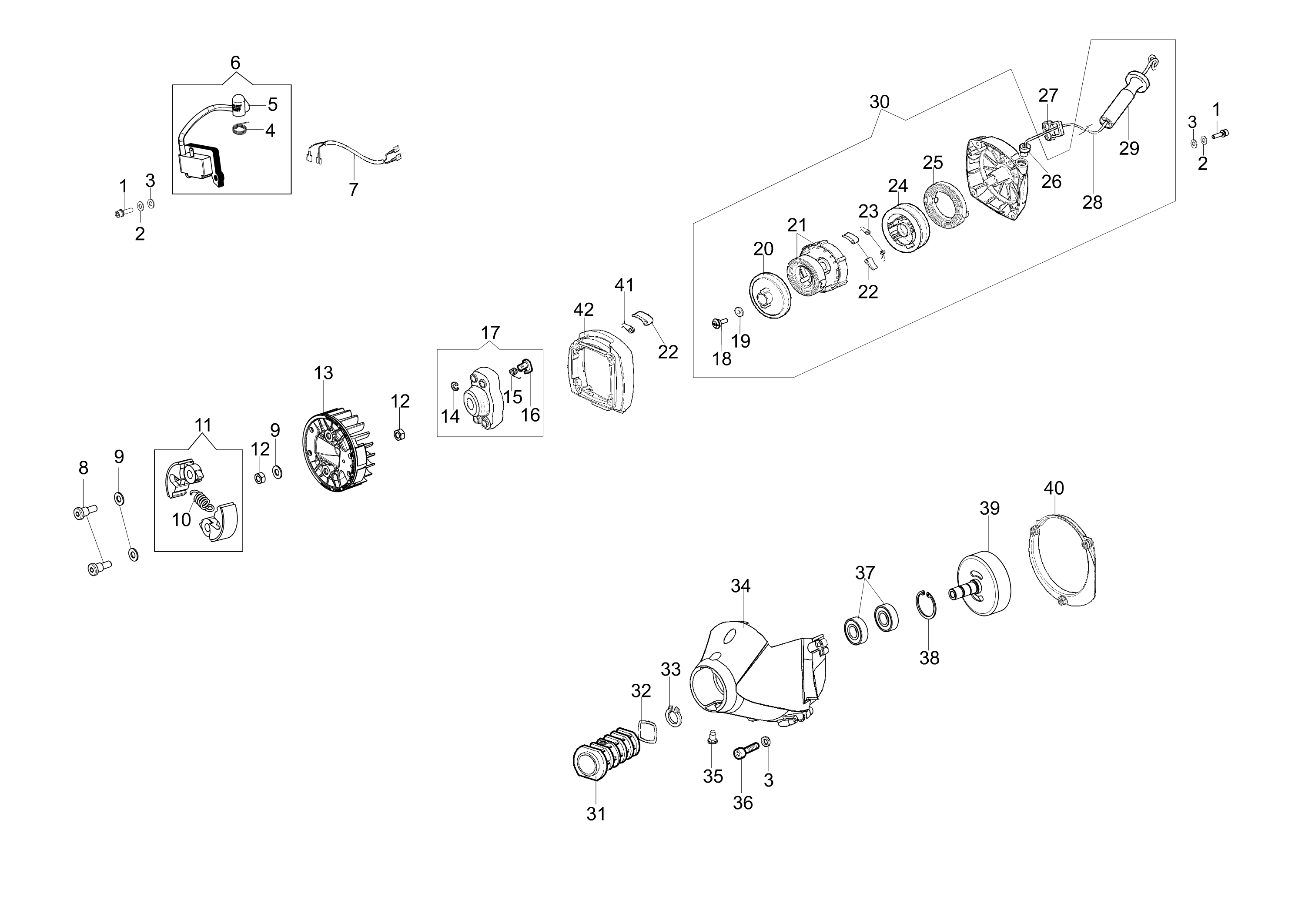

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 50050127R | Ressort | Non reliée | |
| 5 | 50050126R | Capot de bougie | Non reliée | |
| 6 | 61250197AR | Bobine | Disponible | Voir la pièce |
| 7 | 61250282BR | Cable | Non reliée | |
| 8 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 9 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 9 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 10 | 4191028R | Ressort | Disponible | Voir la pièce |
| 11 | 4191153BR | Embrayage | Non reliée | |
| 12 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 12 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 13 | 61250014AR | Volant | Disponible | Voir la pièce |
| 14 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 15 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 16 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 17 | 61252002R | Entraineur | Disponible | Voir la pièce |
| 18 | 3960091AR | Vis | Disponible | Voir la pièce |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 20 | 62030016AR | Actionateur | Non reliée | |
| 21 | 62032029R | Ressort de démarrage | Disponible | Voir la pièce |
| 22 | 62030130R | Cliquet | Disponible | Voir la pièce |
| 22 | 62030130R | Cliquet | Disponible | Voir la pièce |
| 23 | 62030131R | Ressort | Disponible | Voir la pièce |
| 24 | 62030010 | Poulie | Disponible | Voir la pièce |
| 25 | 62030009R | Ressort | Disponible | Voir la pièce |
| 26 | 072700089R | Bague | Disponible | Voir la pièce |
| 27 | 62030019AR | Plaquette | Non reliée | |
| 28 | 62030096R | Cordelette | Disponible | Voir la pièce |
| 29 | 62030011R | Poignée de démarrage | Disponible | Voir la pièce |
| 30 | 61252054BR | Demarrage complet | Non reliée | |
| 31 | 61250147R | Adaptateur | Disponible | Voir la pièce |
| 32 | 320000005 | Bague or | Disponible | Voir la pièce |
| 33 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 34 | 61250138CR | Carter | Disponible | Voir la pièce |
| 35 | 62010005R | Pivot | Disponible | Voir la pièce |
| 36 | 3960111R | Vis | Non reliée | |
| 37 | 3035015R | Roulement | Disponible | Voir la pièce |
| 38 | 3025021R | Bague | Disponible | Voir la pièce |
| 39 | 61250140R | Cloche embrayage | Disponible | Voir la pièce |
| 40 | 61250056R | Flasque | Disponible | Voir la pièce |
| 41 | 61250134AR | Ressort | Disponible | Voir la pièce |
| 42 | 61250150CR | Flasque | Non reliée |

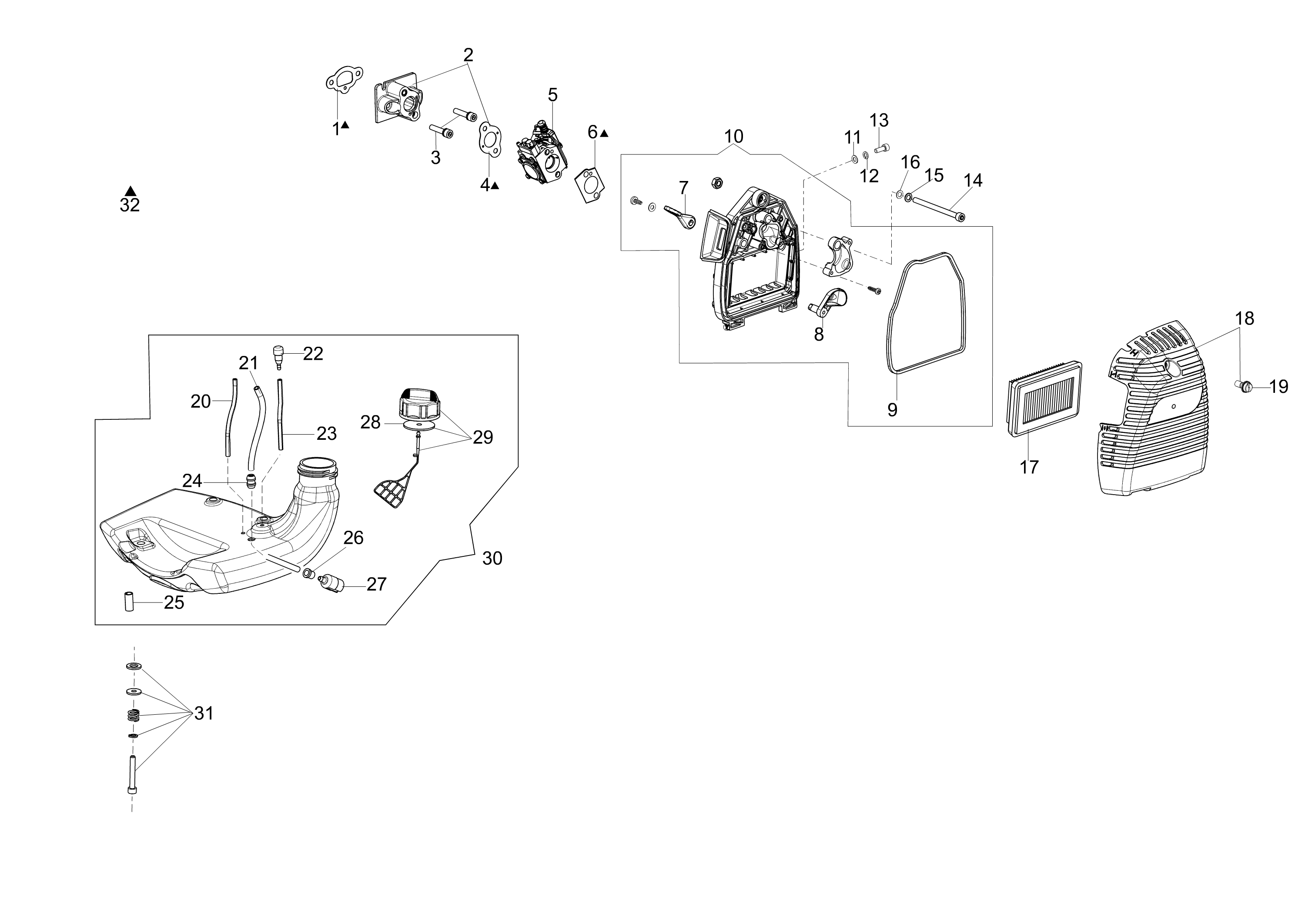

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3890103R | Vis | Disponible | Voir la pièce |
| 4 | 61200196AR | Joint | Disponible | Voir la pièce |
| 5 | 2318668AR | Carburateur | Non reliée | |
| 6 | 61350155R | Flasque | Disponible | Voir la pièce |
| 7 | 61350067AR | Levier starter | Disponible | Voir la pièce |
| 8 | 61350068R | Papillon | Disponible | Voir la pièce |
| 9 | 61350079R | Joint | Disponible | Voir la pièce |
| 10 | 61350211B | Support filtre à air | Disponible | Voir la pièce |
| 11 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 12 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 13 | 3801013R | Vis | Disponible | Voir la pièce |
| 14 | 072700182 | Vis | Disponible | Voir la pièce |
| 15 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 16 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 17 | 61350078R | Filtre aire | Non reliée | |
| 18 | 61350212 | Kit couvercle | Disponible | Voir la pièce |
| 19 | 61330040AR | Vis | Disponible | Voir la pièce |
| 20 | 61350328R | Tuyau | Disponible | Voir la pièce |
| 21 | 3073014AR | Tuyau | Non reliée | |
| 22 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 23 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 24 | 4161211R | Passetube | Disponible | Voir la pièce |
| 25 | 61250143R | Entretoise | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 27 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61070006R | Joint | Disponible | Voir la pièce |
| 29 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 30 | 61252053DR | Reservoir complet | Non reliée | |
| 31 | 61350107 | Système de fixation | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |

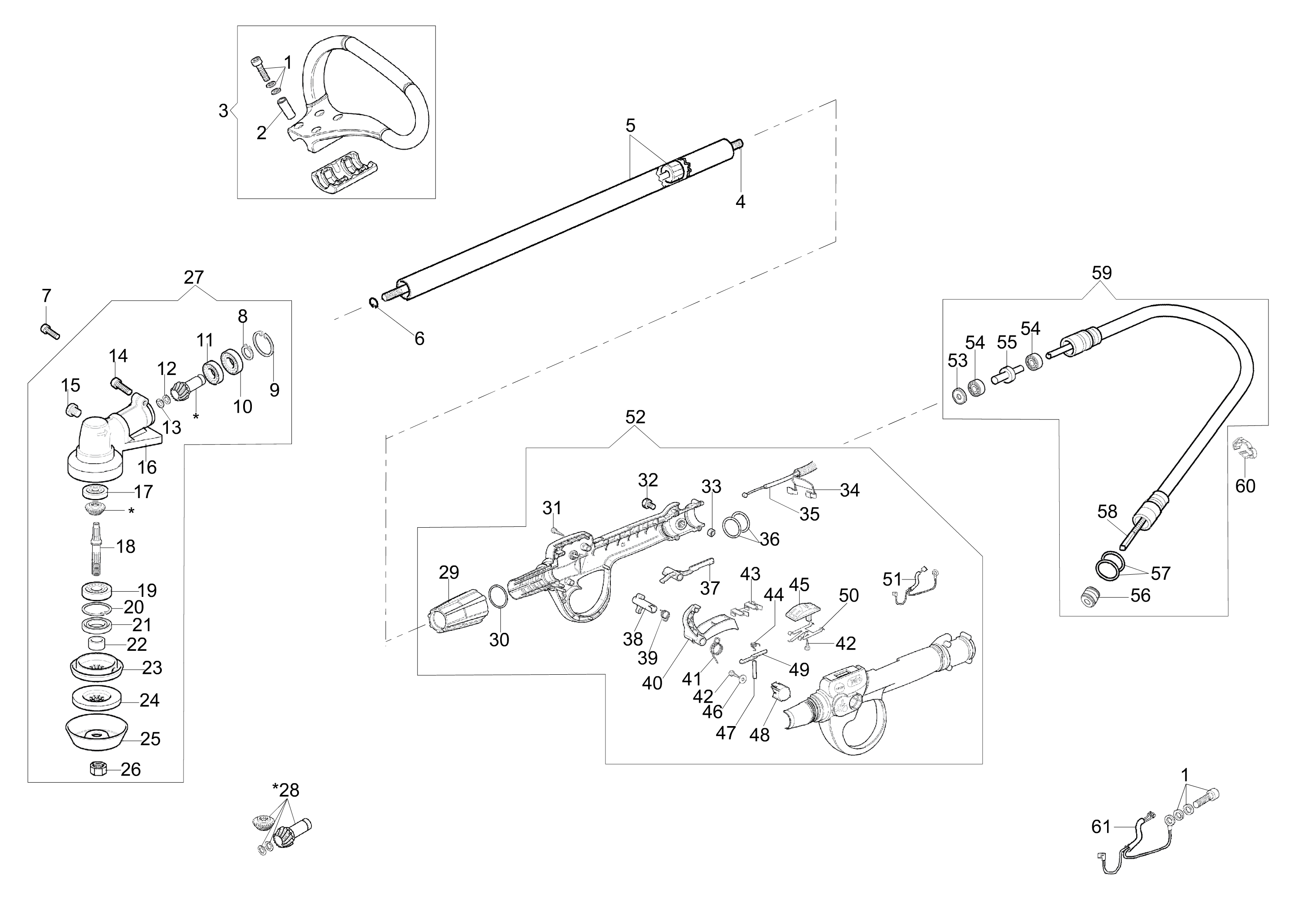

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3890103R | Vis | Disponible | Voir la pièce |
| 1 | 3890103R | Vis | Disponible | Voir la pièce |
| 2 | 61170133 | Insert | Disponible | Voir la pièce |
| 3 | 62030039AR | Poignee complete | Non reliée | |
| 4 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 5 | 61400388R | Tuyau | Non reliée | |
| 6 | 3045034R | Arret | Non reliée | |
| 7 | 3901008R | Vis | Disponible | Voir la pièce |
| 8 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 9 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 10 | 3035230R | Roulement | Disponible | Voir la pièce |
| 11 | 3034008R | Roulement | Disponible | Voir la pièce |
| 12 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 13 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 14 | 3901016 | Vis | Disponible | Voir la pièce |
| 15 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 16 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 17 | 3034218R | Roulement | Disponible | Voir la pièce |
| 18 | 61250054R | Pivot | Disponible | Voir la pièce |
| 19 | 3034012R | Roulement | Non reliée | |
| 20 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3050018R | Bague | Disponible | Voir la pièce |
| 22 | 61040066R | Entretoise | Non reliée | |
| 23 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 24 | 4179089R | Flasque | Disponible | Voir la pièce |
| 25 | 61110074AR | Protection | Non reliée | |
| 26 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | 61350156A | Couple conique Ø26 | Non reliée | |
| 28 | 61350217 | Kit engranages | Disponible | Voir la pièce |
| 28 | 61350217 | Kit engranages | Disponible | Voir la pièce |
| 28 | 61350217 | Kit engranages | Disponible | Voir la pièce |
| 29 | 62030051R | Collier | Disponible | Voir la pièce |
| 30 | 365000115R | Bague or | Disponible | Voir la pièce |
| 31 | 3960067AR | Vis | Disponible | Voir la pièce |
| 32 | 62030056AR | Vis | Disponible | Voir la pièce |
| 33 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 34 | 61250291R | Cable | Disponible | Voir la pièce |
| 35 | 61250218R | Cable accellerateur | Disponible | Voir la pièce |
| 36 | 3049046R | Bague or | Disponible | Voir la pièce |
| 37 | 61040050AR | Levier | Disponible | Voir la pièce |
| 38 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 39 | 61040057R | Ressort | Disponible | Voir la pièce |
| 40 | 62030047 | Levier accelerateur | Disponible | Voir la pièce |
| 41 | 61040056R | Ressort | Disponible | Voir la pièce |
| 42 | 3960061AR | Vis | Disponible | Voir la pièce |
| 42 | 3960061AR | Vis | Disponible | Voir la pièce |
| 43 | 61040054R | Bride | Disponible | Voir la pièce |
| 44 | 62030049 | Ressort | Disponible | Voir la pièce |
| 45 | 61070042 | Curseur | Disponible | Voir la pièce |
| 46 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 47 | 3033021 | Pivot | Disponible | Voir la pièce |
| 48 | 62030050 | Interrupteur | Disponible | Voir la pièce |
| 49 | 62030048 | Cliquet | Disponible | Voir la pièce |
| 50 | 61040053R | Bride | Disponible | Voir la pièce |
| 51 | 61250282BR | Cable | Non reliée | |
| 52 | 61252058BR | Poignee complete | Disponible | Voir la pièce |
| 53 | 3050034R | Bague | Disponible | Voir la pièce |
| 54 | 3035023R | Roulement | Non reliée | |
| 54 | 3035023R | Roulement | Non reliée | |
| 55 | 62030090AR | Connection | Disponible | Voir la pièce |
| 56 | 62030023R | Bague | Disponible | Voir la pièce |
| 57 | 3049008R | Bague or | Disponible | Voir la pièce |
| 58 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 59 | PR001950R | Flexible | Non reliée | |
| 60 | 62030077R | Bande | Disponible | Voir la pièce |
| 61 | 61250047R | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

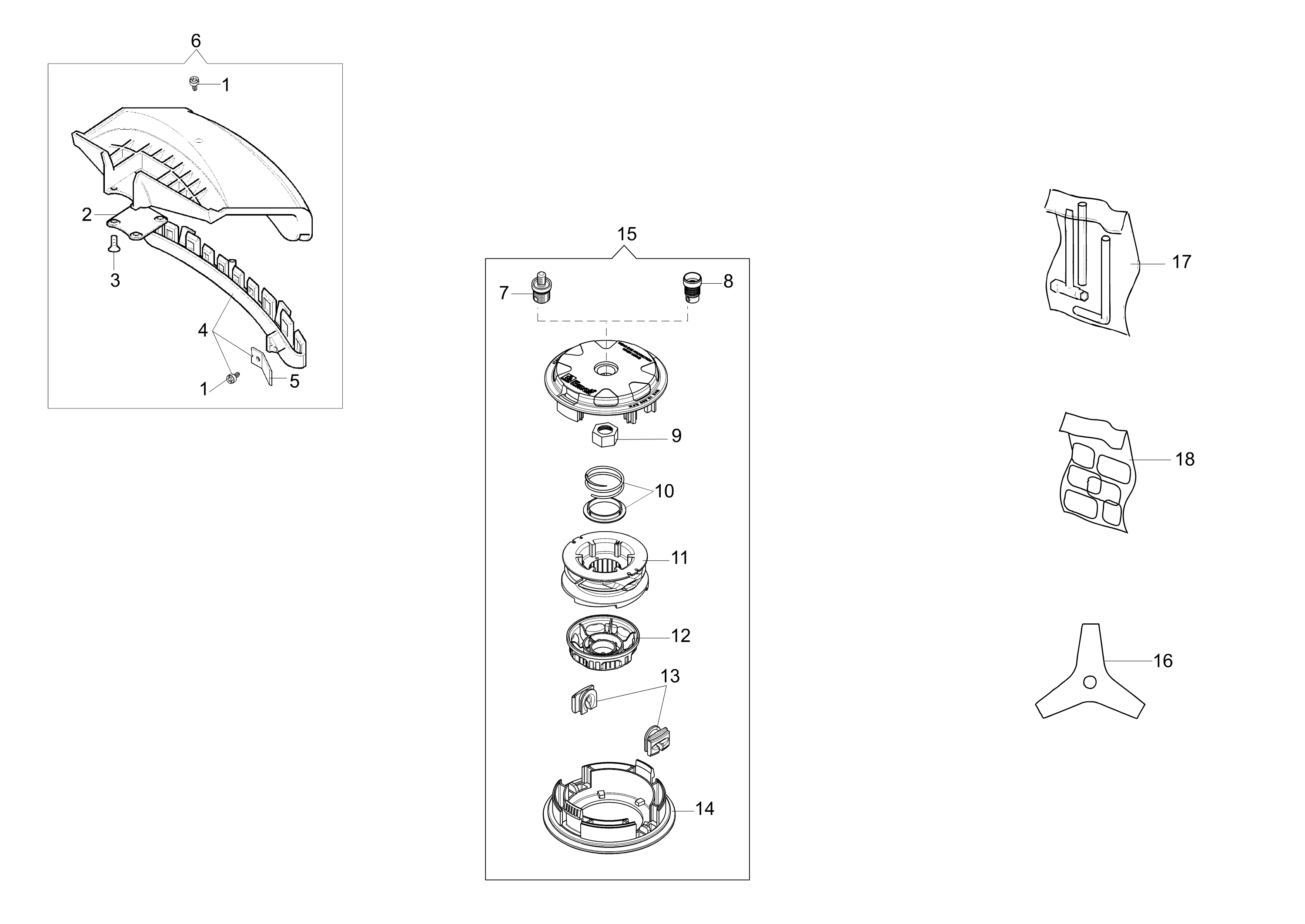

| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 61332032R | Bande | Disponible | Voir la pièce |
| 4 | 61370636 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61280332 | Kit protection | Non reliée | |
| 7 | 63120042R | Insert (male) | Non reliée | |
| 8 | 63120041R | Insert | Non reliée | |
| 9 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 10 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 11 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 12 | 63120007AR | Pommeau | Non reliée | |
| 13 | 63120001R | Bague | Disponible | Voir la pièce |
| 14 | 63120005R | Couvercle | Disponible | Voir la pièce |
| 15 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 16 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 17 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 18 | 61350218A | Kit etiquettes | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318668AR | Carburateur | Non reliée | |
| 2 | 2318631 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée |

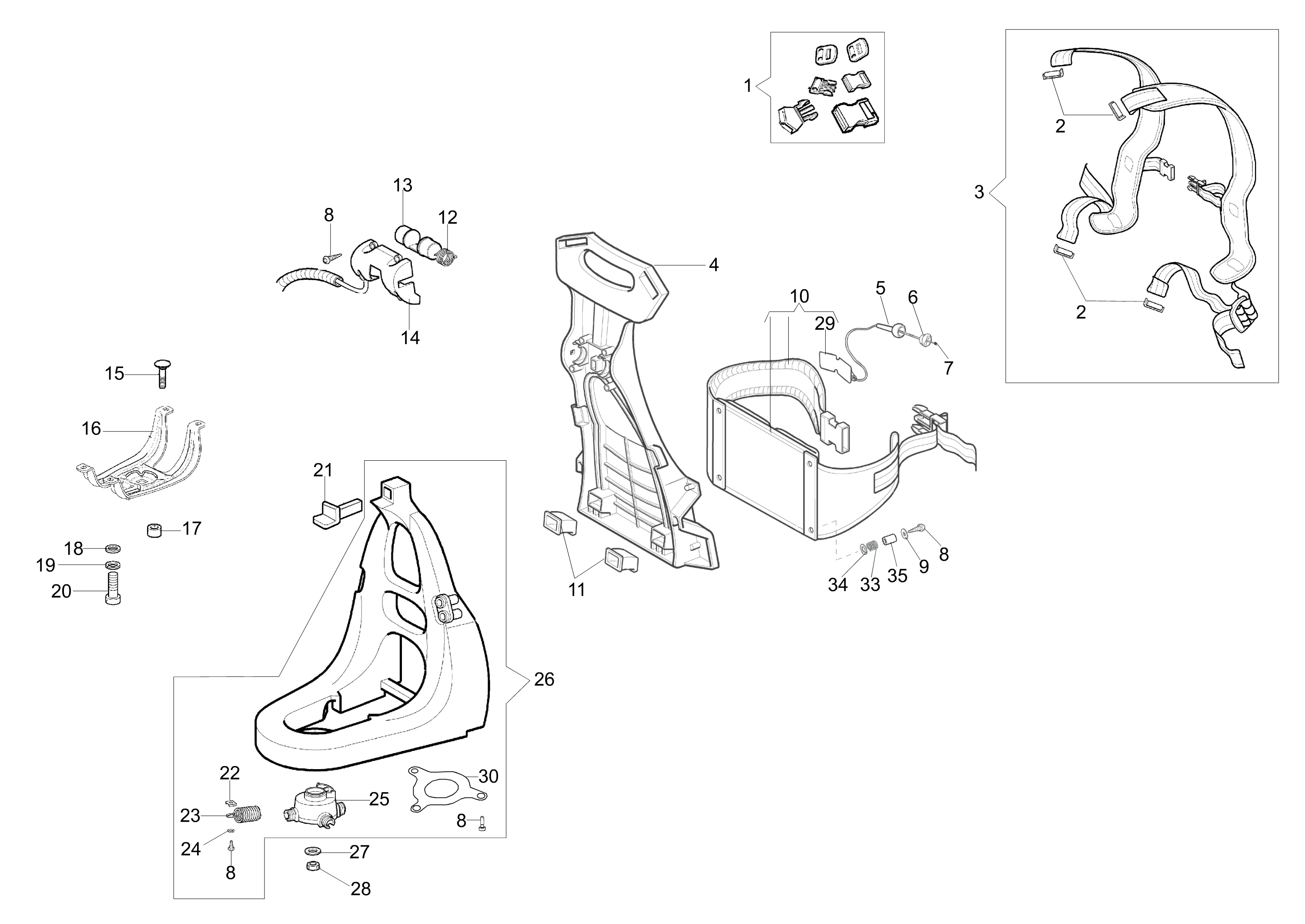

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 62022046 | Kit accrochages | Disponible | Voir la pièce |
| 2 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 2 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 3 | 61400200 | Harnais | Disponible | Voir la pièce |
| 4 | 62030071DR | Châssis | Non reliée | |
| 5 | 62030066R | Poignee | Disponible | Voir la pièce |
| 6 | 62030082R | Bouchon | Disponible | Voir la pièce |
| 7 | 62030083R | Cable | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 10 | 62030037R | Coussin | Non reliée | |
| 11 | 62030026R | Gaine | Disponible | Voir la pièce |
| 12 | 62030030AR | Ressort | Disponible | Voir la pièce |
| 13 | 62030029R | Rouleau | Disponible | Voir la pièce |
| 14 | 62030033R | Protection | Disponible | Voir la pièce |
| 15 | 3910024R | Vis | Disponible | Voir la pièce |
| 16 | 61250131R | Support | Disponible | Voir la pièce |
| 17 | 62030020R | Entretoise | Disponible | Voir la pièce |
| 18 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3801011R | Vis | Disponible | Voir la pièce |
| 21 | 62030028R | Amortisseur | Disponible | Voir la pièce |
| 22 | 62030068R | Bride | Disponible | Voir la pièce |
| 23 | 61400174R | Ressort | Disponible | Voir la pièce |
| 24 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 25 | 62030067R | Moyeu | Disponible | Voir la pièce |
| 26 | 61402043AR | Châssis | Disponible | Voir la pièce |
| 27 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 28 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 29 | 62030038R | Arrêt | Non reliée | |
| 30 | 61400120R | Plaquette | Disponible | Voir la pièce |
| 33 | 61200129R | Ressort | Disponible | Voir la pièce |
| 34 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 35 | 61200128R | Entretoise | Disponible | Voir la pièce |
