Vue Éclatée BC 430 S
Retrouvez les pièces détachées, références et repères disponibles pour BC 430 S.

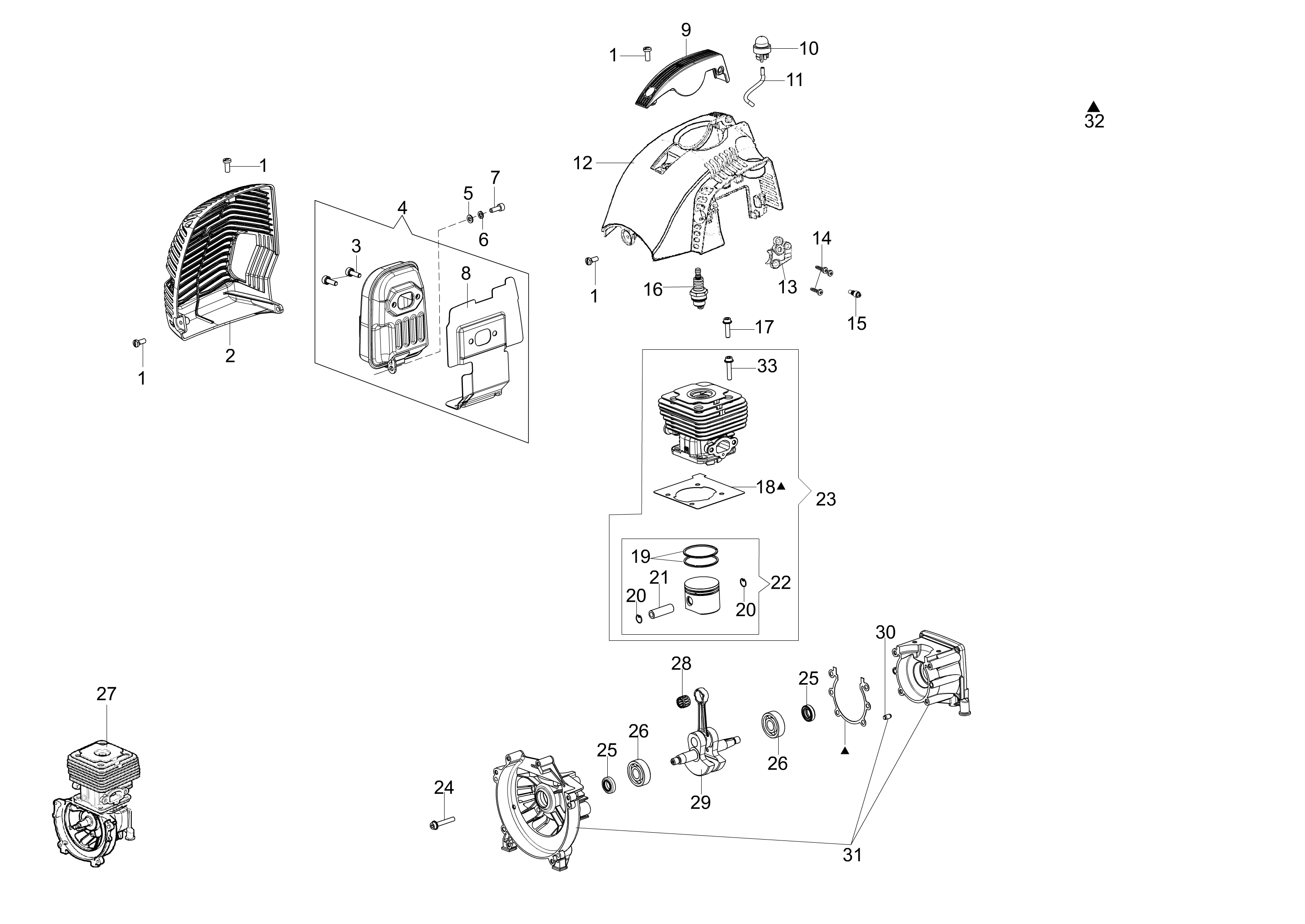

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 2 | 61350129R | Couvre-pot | Disponible | Voir la pièce |
| 3 | 3801068R | Vis | Disponible | Voir la pièce |
| 4 | 61350331R | Pot compl. | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801010R | Goupille | Disponible | Voir la pièce |
| 8 | 61350271R | Deflecteur | Disponible | Voir la pièce |
| 9 | 61250046R | Couvre bougie | Disponible | Voir la pièce |
| 10 | 2318817R | Air purge | Non reliée | |
| 11 | 61350329R | Tuyau | Disponible | Voir la pièce |
| 12 | 61350351 | Couvercle | Non reliée | |
| 13 | 61250253R | Collier | Disponible | Voir la pièce |
| 14 | 3960087AR | Vis | Disponible | Voir la pièce |
| 15 | 61250249R | Pivot de reglage | Disponible | Voir la pièce |
| 16 | 3055118R | Bougie | Non reliée | |
| 17 | 3860095R | Vis | Disponible | Voir la pièce |
| 18 | 61350272R | Joint | Disponible | Voir la pièce |
| 19 | 50070128R | Segment Ø42 | Disponible | Voir la pièce |
| 20 | 007201198R | Bague | Disponible | Voir la pièce |
| 20 | 007201198R | Bague | Disponible | Voir la pièce |
| 21 | 61350174R | Axe piston | Disponible | Voir la pièce |
| 22 | 61350208 | Piston complet Ø42 | Disponible | Voir la pièce |
| 23 | 61350209D | Cylindre compl. Ø42 | Non reliée | |
| 24 | 3860096R | Vis | Disponible | Voir la pièce |
| 25 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 094000099R | Bague | Disponible | Voir la pièce |
| 26 | 094000006R | Roulement | Disponible | Voir la pièce |
| 26 | 094000006R | Roulement | Disponible | Voir la pièce |
| 27 | 61352061ER | Short block | Disponible | Voir la pièce |
| 28 | 3037014R | Roulement | Disponible | Voir la pièce |
| 29 | 61350177BR | Vilebrequin | Non reliée | |
| 30 | 3023008R | Goupille | Disponible | Voir la pièce |
| 31 | 61350346 | Carter moteur complet | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 32 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 33 | 3860099R | Vis | Disponible | Voir la pièce |

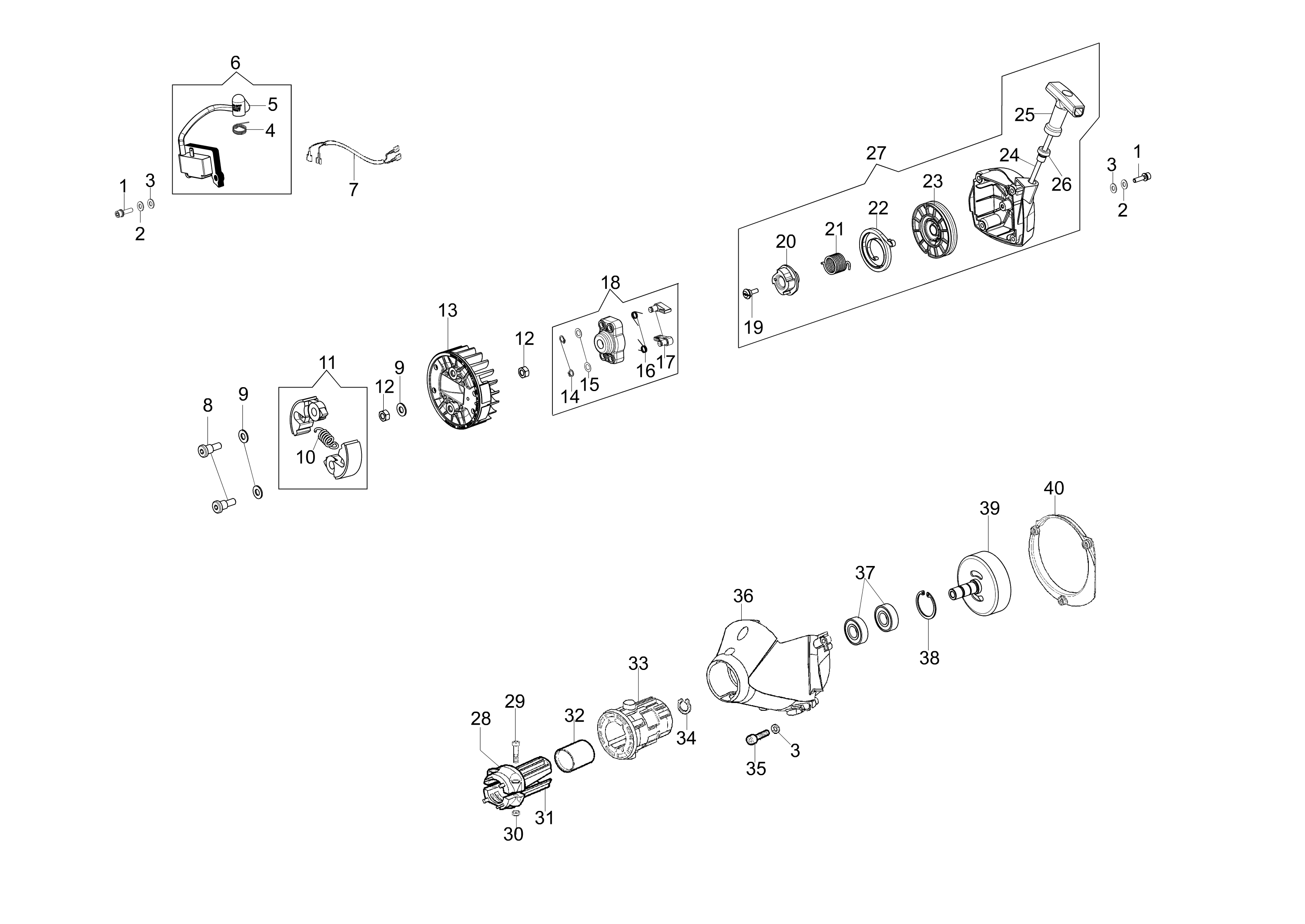

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 50050127R | Ressort | Non reliée | |
| 5 | 50050126R | Capot de bougie | Non reliée | |
| 6 | 61250197AR | Bobine | Disponible | Voir la pièce |
| 7 | 61250282BR | Cable | Non reliée | |
| 8 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 9 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 9 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 10 | 4191028R | Ressort | Disponible | Voir la pièce |
| 11 | 4191153BR | Embrayage | Non reliée | |
| 12 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 12 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 13 | 61250014AR | Volant | Disponible | Voir la pièce |
| 14 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 15 | 3064010R | Bague | Disponible | Voir la pièce |
| 16 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 17 | 61350145R | Cliquet | Disponible | Voir la pièce |
| 18 | 61350142R | Entraineur | Non reliée | |
| 19 | 50160024 | Vis | Disponible | Voir la pièce |
| 19 | 61350342R | Vis | Disponible | Voir la pièce |
| 20 | 61350204AR | Couronne | Disponible | Voir la pièce |
| 21 | 61350203BR | Ressort | Disponible | Voir la pièce |
| 22 | 004000132R | Ressort | Non reliée | |
| 23 | 61350139R | Poulie de demarra | Disponible | Voir la pièce |
| 24 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 25 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 26 | 072700089R | Bague | Disponible | Voir la pièce |
| 27 | 61350238BR | Demarrage complet | Non reliée | |
| 28 | 61250019AR | Collier | Disponible | Voir la pièce |
| 29 | 3801016R | Vis | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 61250020AR | Collier | Disponible | Voir la pièce |
| 32 | 4196038R | Bague | Disponible | Voir la pièce |
| 33 | 61250023AR | Manchon | Disponible | Voir la pièce |
| 34 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 35 | 3960045 | Vis | Disponible | Voir la pièce |
| 36 | 61250018CR | Carter | Disponible | Voir la pièce |
| 37 | 3035015R | Roulement | Disponible | Voir la pièce |
| 38 | 3025021R | Bague | Disponible | Voir la pièce |
| 39 | 61250105R | Cloche embrayage | Disponible | Voir la pièce |
| 40 | 61250056R | Flasque | Disponible | Voir la pièce |

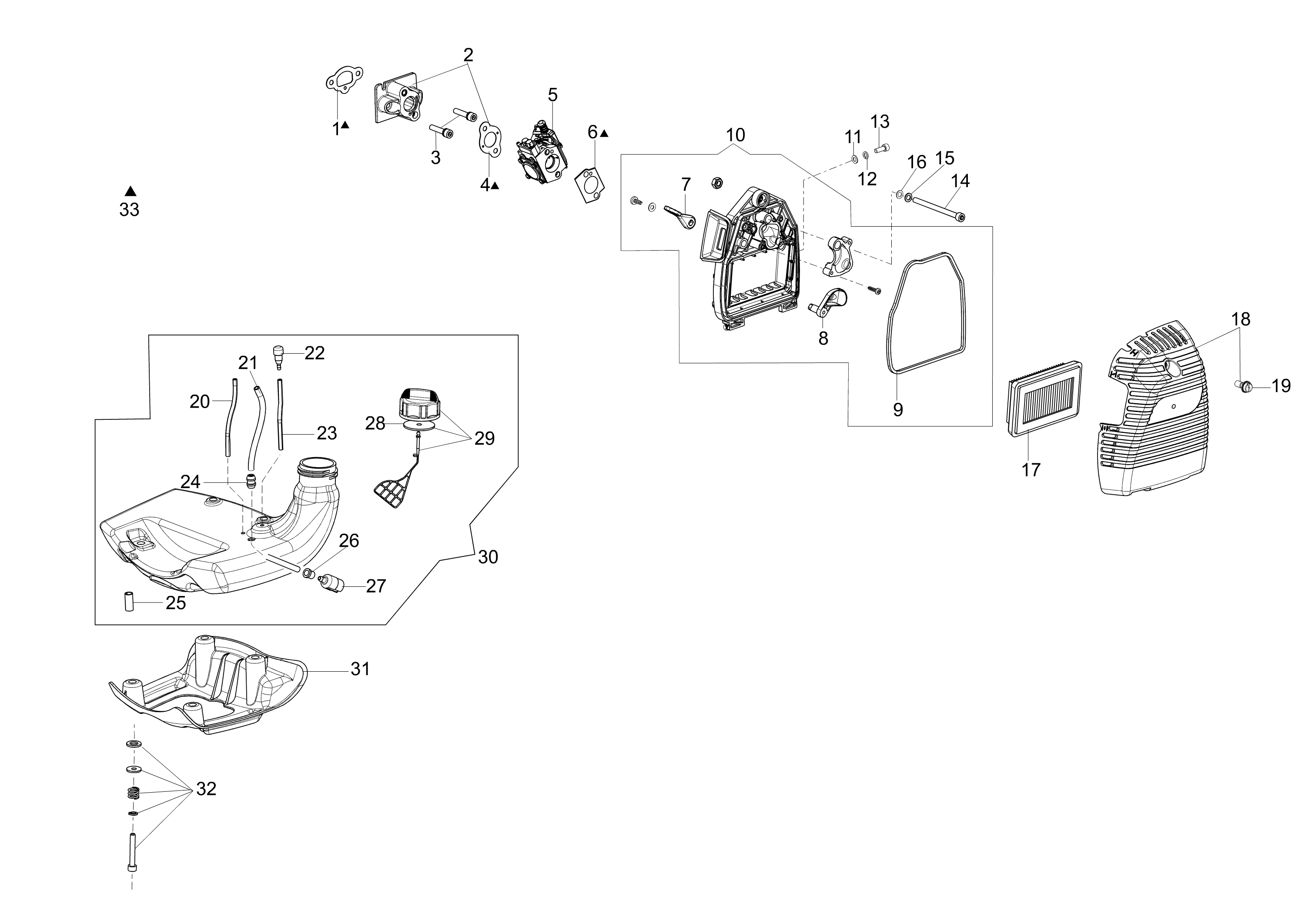

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3890103R | Vis | Disponible | Voir la pièce |
| 4 | 61200196AR | Joint | Disponible | Voir la pièce |
| 5 | 2318668AR | Carburateur | Non reliée | |
| 6 | 61350155R | Flasque | Disponible | Voir la pièce |
| 7 | 61350067AR | Levier starter | Disponible | Voir la pièce |
| 8 | 61350068R | Papillon | Disponible | Voir la pièce |
| 9 | 61350079R | Joint | Disponible | Voir la pièce |
| 10 | 61350211B | Support filtre à air | Disponible | Voir la pièce |
| 11 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 12 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 13 | 3801013R | Vis | Disponible | Voir la pièce |
| 14 | 072700182 | Vis | Disponible | Voir la pièce |
| 15 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 16 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 17 | 61350078R | Filtre aire | Non reliée | |
| 18 | 61350212 | Kit couvercle | Disponible | Voir la pièce |
| 19 | 61330040AR | Vis | Disponible | Voir la pièce |
| 20 | 61350328R | Tuyau | Disponible | Voir la pièce |
| 21 | 3073014AR | Tuyau | Non reliée | |
| 22 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 23 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 24 | 4161211R | Passetube | Disponible | Voir la pièce |
| 25 | 61200128R | Entretoise | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 27 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61070006R | Joint | Disponible | Voir la pièce |
| 29 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 30 | 61250076DR | Reservoir | Non reliée | |
| 31 | 61250035AR | Pied | Disponible | Voir la pièce |
| 32 | 61350107 | Système de fixation | Disponible | Voir la pièce |
| 33 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 33 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 33 | 61350207A | Kit joints | Disponible | Voir la pièce |
| 33 | 61350207A | Kit joints | Disponible | Voir la pièce |

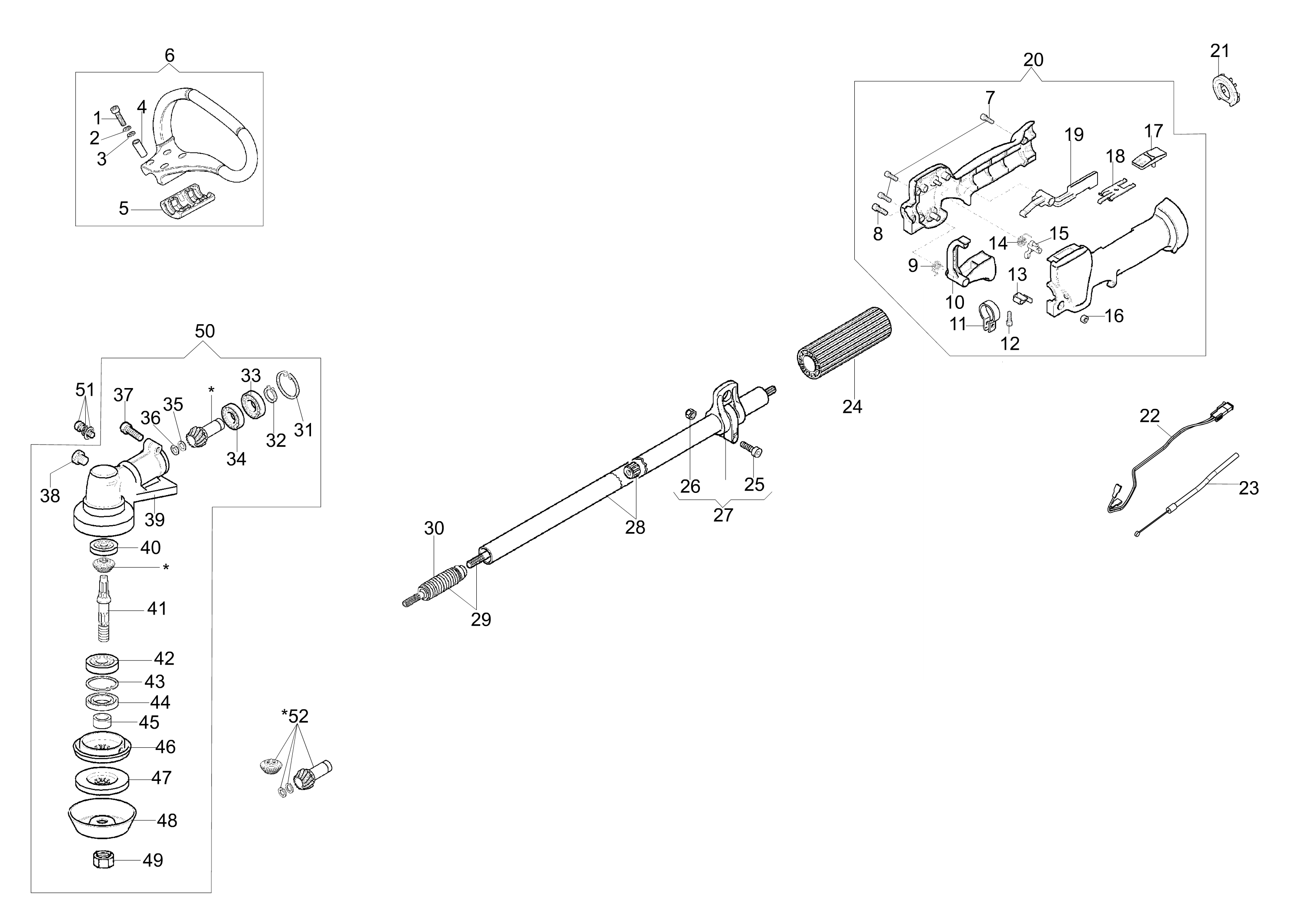

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801017R | Vis | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 61170133 | Insert | Disponible | Voir la pièce |
| 5 | 61170118R | Collier | Disponible | Voir la pièce |
| 6 | 61250081AR | Poignee | Non reliée | |
| 7 | 3960067AR | Vis | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 61040056R | Ressort | Disponible | Voir la pièce |
| 10 | 61040049R | Levier accelerateur | Non reliée | |
| 11 | 61040055 | Bande | Disponible | Voir la pièce |
| 12 | 3960061AR | Vis | Disponible | Voir la pièce |
| 13 | 61040054R | Bride | Disponible | Voir la pièce |
| 14 | 61040057R | Ressort | Disponible | Voir la pièce |
| 15 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | 61040051R | Curseur | Non reliée | |
| 18 | 61040053R | Bride | Disponible | Voir la pièce |
| 19 | 61040050AR | Levier | Disponible | Voir la pièce |
| 20 | 61042021BR | Poignee | Disponible | Voir la pièce |
| 21 | 4138630A | Crochet | Disponible | Voir la pièce |
| 22 | 61280122R | Cable | Disponible | Voir la pièce |
| 23 | 61250254R | Cable accellerateur | Disponible | Voir la pièce |
| 24 | 4179094AR | Poignée | Disponible | Voir la pièce |
| 25 | 3801015R | Vis | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | 4179194AR | Bande Ø28 | Non reliée | |
| 28 | 61252049R | Tuyau Ø28 | Disponible | Voir la pièce |
| 29 | 61250284 | Arbre compl. Ø8 | Disponible | Voir la pièce |
| 30 | 61250264CR | Amortisseur compl. Ø8 | Disponible | Voir la pièce |
| 31 | 3025019R | Bague | Disponible | Voir la pièce |
| 32 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3035023R | Roulement | Non reliée | |
| 34 | 3034019R | Roulement | Disponible | Voir la pièce |
| 35 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 37 | 3901016 | Vis | Disponible | Voir la pièce |
| 38 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 39 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 40 | 3034218R | Roulement | Disponible | Voir la pièce |
| 41 | 61250054R | Pivot | Disponible | Voir la pièce |
| 42 | 3034012R | Roulement | Non reliée | |
| 43 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 44 | 3050018R | Bague | Disponible | Voir la pièce |
| 45 | 61040066R | Entretoise | Non reliée | |
| 46 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 47 | 4179089R | Flasque | Disponible | Voir la pièce |
| 48 | 61110074AR | Protection | Non reliée | |
| 49 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 50 | 61350149AR | Couple conique Ø28 | Non reliée | |
| 51 | 3901008R | Vis | Disponible | Voir la pièce |
| 52 | 61350216 | Kit engranages | Disponible | Voir la pièce |
| 52 | 61350216 | Kit engranages | Disponible | Voir la pièce |
| 52 | 61350216 | Kit engranages | Disponible | Voir la pièce |

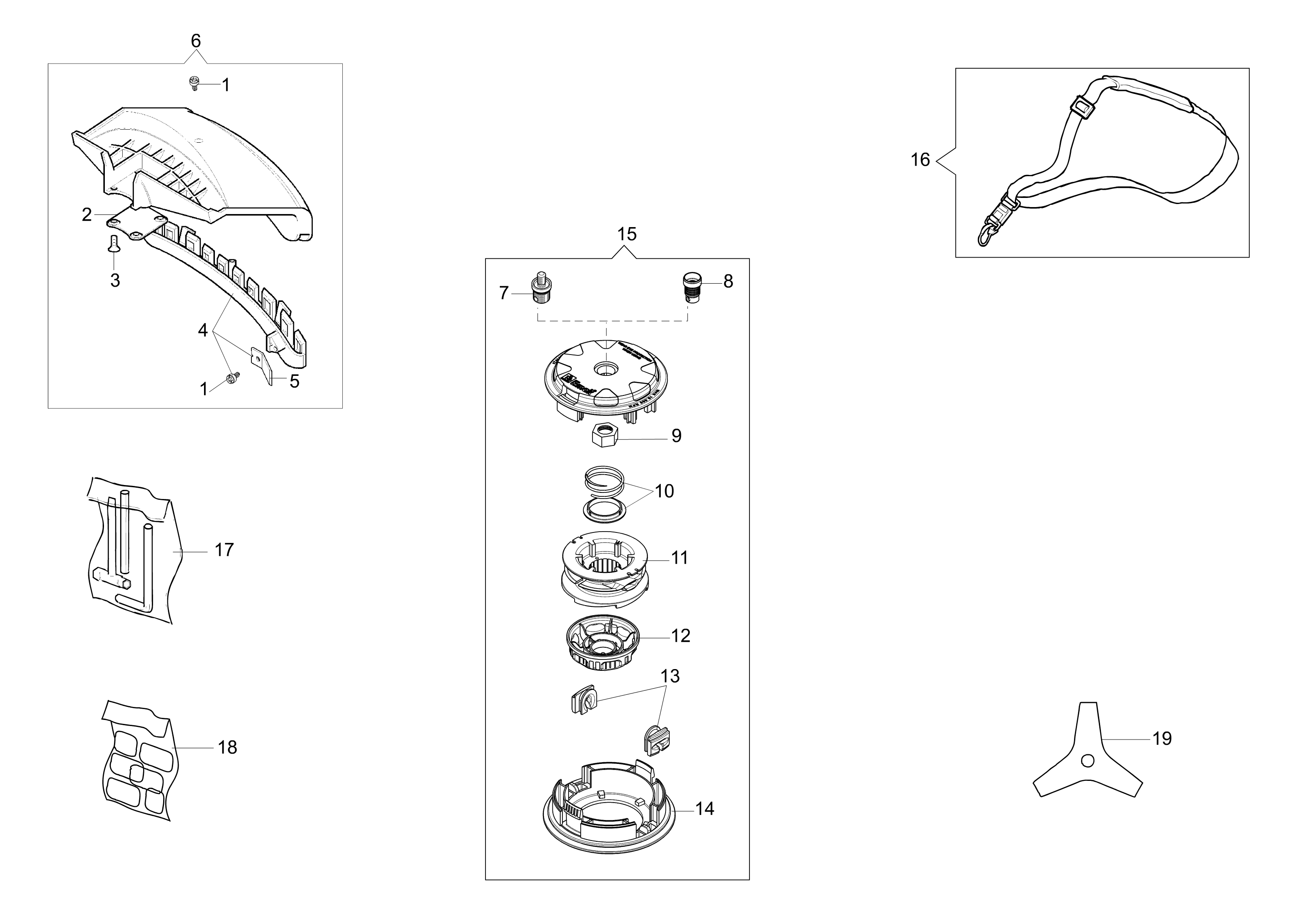

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 61380126 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 7 | 63120042R | Insert (male) | Non reliée | |
| 8 | 63120041R | Insert | Non reliée | |
| 9 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 10 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 11 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 12 | 63120007AR | Pommeau | Non reliée | |
| 13 | 63120001R | Bague | Disponible | Voir la pièce |
| 14 | 63120005R | Couvercle | Disponible | Voir la pièce |
| 15 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 16 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 17 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 18 | 61350218A | Kit etiquettes | Disponible | Voir la pièce |
| 19 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318668AR | Carburateur | Non reliée | |
| 2 | 2318631 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée |
