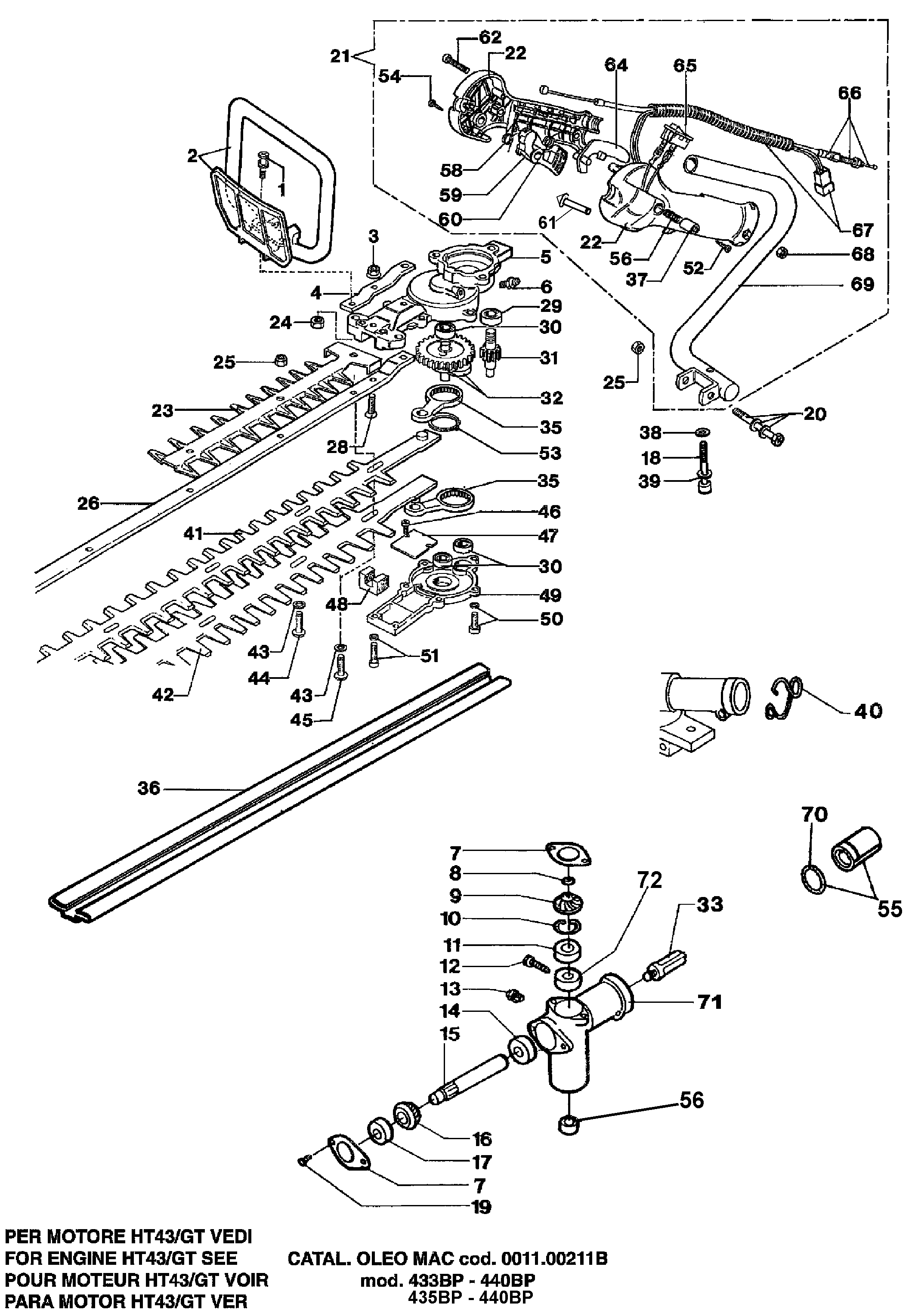

Vue Éclatée GT / HT43
Retrouvez les pièces détachées, références et repères disponibles pour GT / HT43.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4159057 | Vis | Disponible | Voir la pièce |
| 2 | 4159058 | Poignee | Disponible | Voir la pièce |
| 3 | 4159059 | Ecrou | Disponible | Voir la pièce |
| 4 | 4159055 | Plaquette | Disponible | Voir la pièce |
| 5 | 4159095 | Demi-carter | Disponible | Voir la pièce |
| 6 | 4159063 | Graisseur | Disponible | Voir la pièce |
| 7 | 4159084 | Couvercle | Disponible | Voir la pièce |
| 7 | 4159084 | Couvercle | Disponible | Voir la pièce |
| 8 | 3026006R | Bague | Disponible | Voir la pièce |
| 9 | 4159090 | Engranages | Disponible | Voir la pièce |
| 10 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 11 | 3035005R | Roulement | Disponible | Voir la pièce |
| 12 | 4159088 | Vis | Disponible | Voir la pièce |
| 13 | 4159094 | Vis | Disponible | Voir la pièce |
| 14 | 3035023R | Roulement | Non reliée | |
| 15 | 4159087 | Arbre | Disponible | Voir la pièce |
| 16 | 4159086 | Engranages | Disponible | Voir la pièce |
| 17 | 4159085 | Roulement | Disponible | Voir la pièce |
| 18 | 3801012R | Vis | Disponible | Voir la pièce |
| 19 | 4159083 | Vis | Disponible | Voir la pièce |
| 20 | 4159099 | Vis | Disponible | Voir la pièce |
| 21 | 4159216 | Guidon | Disponible | Voir la pièce |
| 22 | 61040131R | Poignee | Disponible | Voir la pièce |
| 22 | 61040131R | Poignee | Disponible | Voir la pièce |
| 23 | 4159191 | Protection | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 4159062 | Guide | Disponible | Voir la pièce |
| 28 | 4159071 | Vis | Disponible | Voir la pièce |
| 29 | 4159192R | Roulement | Non reliée | |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 31 | 4159097 | Pignon | Disponible | Voir la pièce |
| 32 | 4159193 | Arbre | Disponible | Voir la pièce |
| 33 | 4159100 | Arbre | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 36 | 4159032 | Protection | Disponible | Voir la pièce |
| 37 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 38 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 40 | 4159011 | Ressort | Disponible | Voir la pièce |
| 41 | 4159224 | Lame | Disponible | Voir la pièce |
| 42 | 4159224 | Lame | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 44 | 4159081 | Vis | Disponible | Voir la pièce |
| 45 | 4159082 | Vis | Disponible | Voir la pièce |
| 46 | 4159073 | Vis | Disponible | Voir la pièce |
| 47 | 4159077 | Plaquette | Disponible | Voir la pièce |
| 48 | 4159074 | Feutre | Disponible | Voir la pièce |
| 49 | 4159076 | Boite engrenage | Disponible | Voir la pièce |
| 50 | 4159078 | Vis | Disponible | Voir la pièce |
| 51 | 4159079 | Vis | Disponible | Voir la pièce |
| 52 | 3960021 | Vis | Disponible | Voir la pièce |
| 53 | 4159127 | Bague | Disponible | Voir la pièce |
| 54 | 3960029 | Vis | Disponible | Voir la pièce |
| 55 | 4159142 | Adaptateur | Disponible | Voir la pièce |
| 56 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 56 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 56 | 4159093 | Entretoise | Disponible | Voir la pièce |
| 56 | 4159093 | Entretoise | Disponible | Voir la pièce |
| 58 | 4138361R | Ressort | Disponible | Voir la pièce |
| 59 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 60 | 4138360R | Ressort | Disponible | Voir la pièce |
| 61 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 62 | 3801016R | Vis | Disponible | Voir la pièce |
| 64 | 4159197 | Levier | Disponible | Voir la pièce |
| 65 | 2317021R | Interrupteur | Non reliée | |
| 66 | 4159218 | Cable accellerateur | Disponible | Voir la pièce |
| 67 | 4159219 | Cable | Disponible | Voir la pièce |
| 68 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 69 | 4159020A | Guidon | Disponible | Voir la pièce |
| 70 | 3049008R | Bague or | Disponible | Voir la pièce |
| 71 | 4159092 | Boite engrenage | Disponible | Voir la pièce |
