Vue Éclatée HC 265 XP
Retrouvez les pièces détachées, références et repères disponibles pour HC 265 XP.

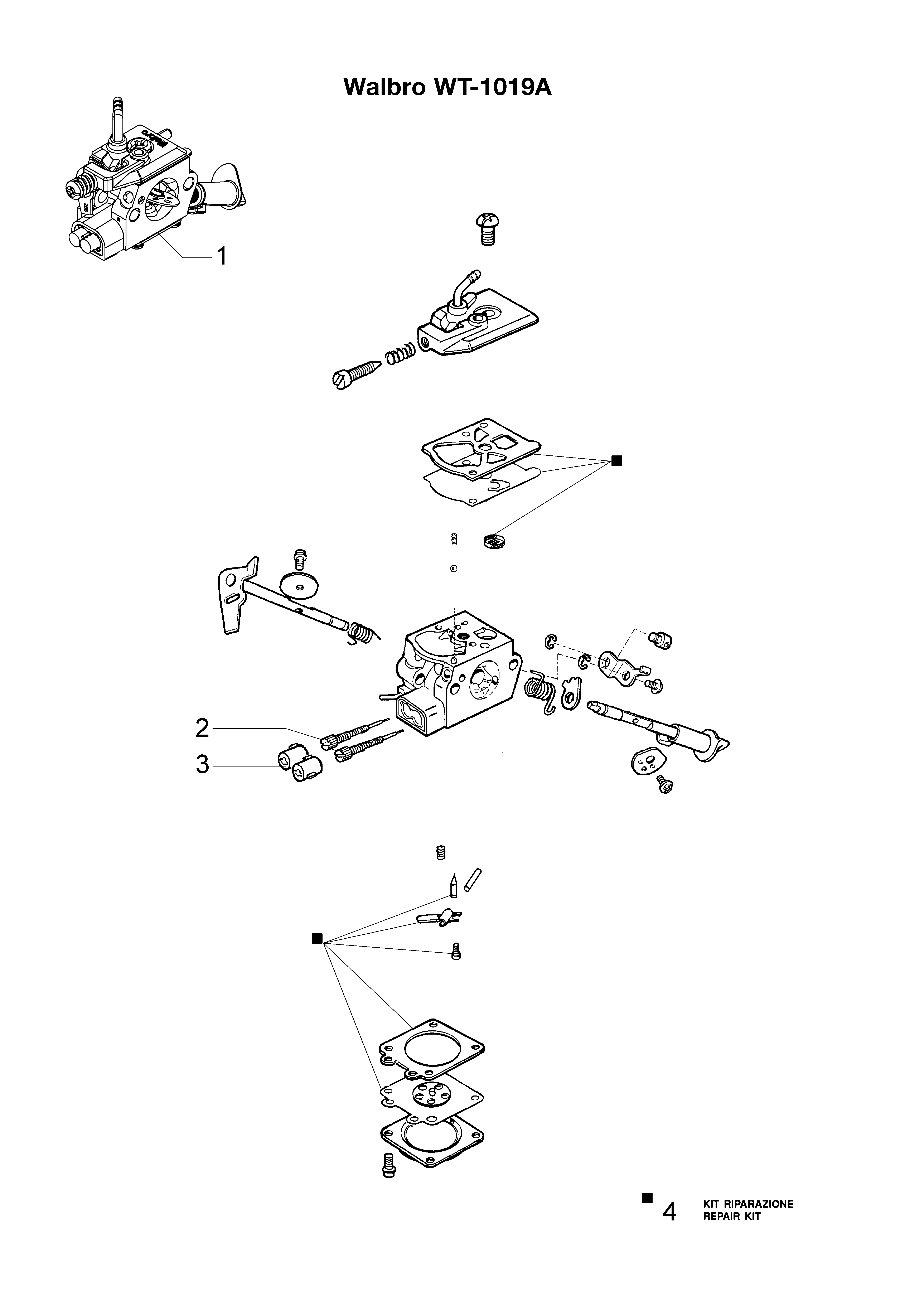

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318666AR | Carburateur WT-1019A | Disponible | Voir la pièce |
| 2 | 2318837 | Vis H | Disponible | Voir la pièce |
| 3 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 4 | 2318671 | Kit réparation | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58070125R | Pot dechappement | Disponible | Voir la pièce |
| 2 | 3801011R | Vis | Disponible | Voir la pièce |
| 3 | W58070001R | Boite super. | Disponible | Voir la pièce |
| 4 | 58070218 | Kit cloche embr. | Disponible | Voir la pièce |
| 5 | 58070218 | Kit cloche embr. | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 7 | W58040007R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 9 | W58040009 | Graisseur | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 11 | W58040011R | Couvercle | Non reliée | |
| 12 | W58040012 | Engrenage | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 14 | W58040014 | Feutre | Disponible | Voir la pièce |
| 15 | W58040015 | Guide lame 600mm | Disponible | Voir la pièce |
| 16 | W58070005R | Lame 600mm | Disponible | Voir la pièce |
| 16 | W58070005R | Lame 600mm | Disponible | Voir la pièce |
| 17 | W58040082 | Protection | Disponible | Voir la pièce |
| 18 | W58040018 | Bride | Disponible | Voir la pièce |
| 19 | W58040019 | Bague | Disponible | Voir la pièce |
| 20 | W58040002 | Vis | Disponible | Voir la pièce |
| 21 | W58040021R | Vis | Non reliée | |
| 21 | W58040021R | Vis | Non reliée | |
| 21 | W58040021R | Vis | Non reliée | |
| 22 | W58040022 | Vis | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 25 | W58040025 | Vis | Disponible | Voir la pièce |
| 26 | 3933051R | Vis | Disponible | Voir la pièce |
| 27 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 28 | W58040028 | Protection | Disponible | Voir la pièce |
| 29 | W58040029 | Etrier | Disponible | Voir la pièce |
| 30 | 3801052R | Vis | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 3801010R | Goupille | Disponible | Voir la pièce |
| 33 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 34 | 58070218 | Kit cloche embr. | Disponible | Voir la pièce |
| 34 | 58070218 | Kit cloche embr. | Disponible | Voir la pièce |
| 34 | 58070218 | Kit cloche embr. | Disponible | Voir la pièce |

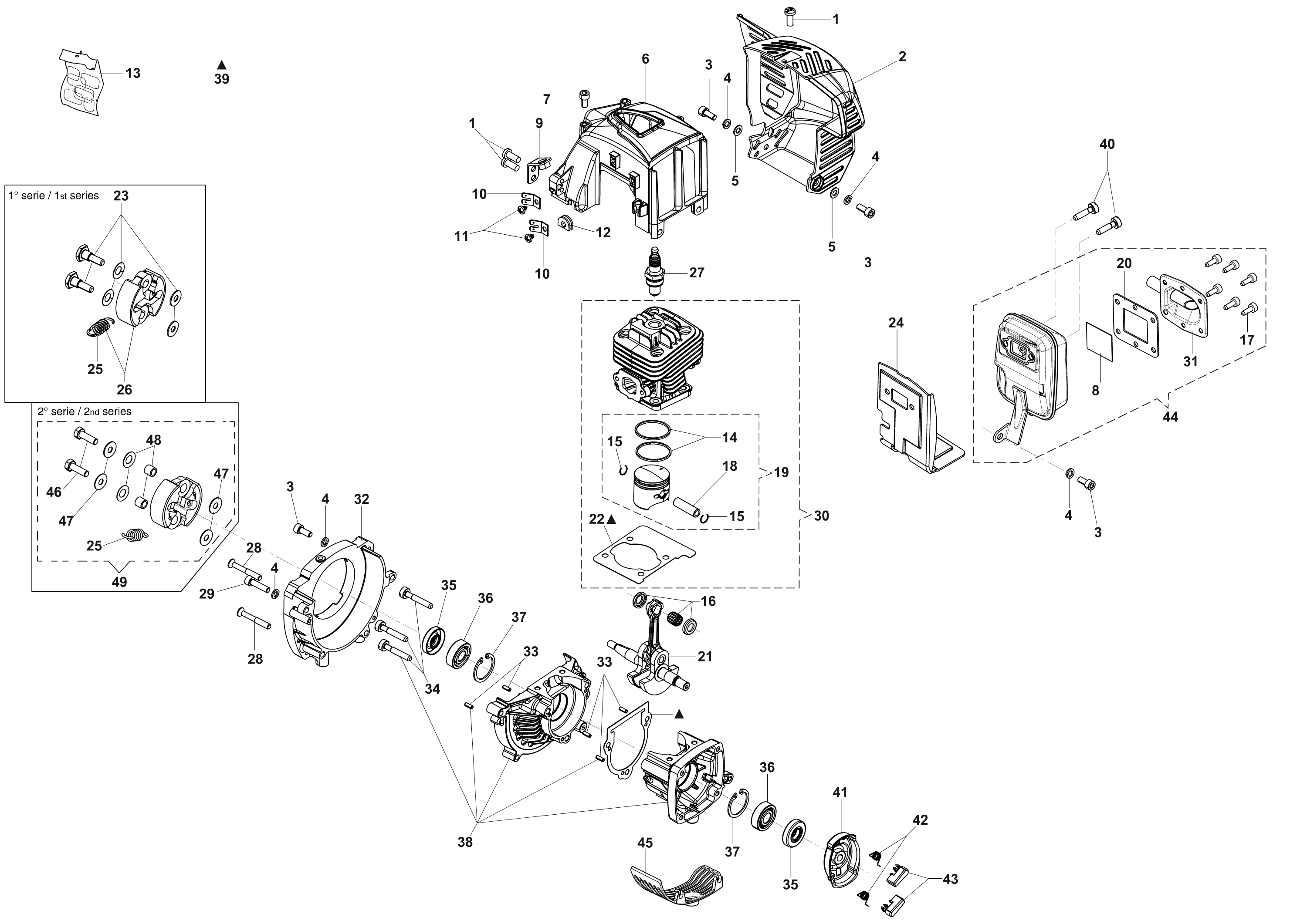

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 1 | 3960070AR | Vis | Disponible | Voir la pièce |
| 2 | 58070126R | Protection | Disponible | Voir la pièce |
| 3 | 3801009R | Vis | Non reliée | |
| 3 | 3801009R | Vis | Non reliée | |
| 3 | 3801009R | Vis | Non reliée | |
| 3 | 3801009R | Vis | Non reliée | |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 58070005R | Capot moteur | Disponible | Voir la pièce |
| 7 | 3801008R | Vis | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | 58070066R | Bride | Disponible | Voir la pièce |
| 10 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 10 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 11 | 3960030R | Vis | Disponible | Voir la pièce |
| 12 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 13 | 58070203 | Kit etiquettes | Disponible | Voir la pièce |
| 14 | 3123002AR | Segment | Disponible | Voir la pièce |
| 15 | 58070166BR | Bague | Non reliée | |
| 15 | 58070166BR | Bague | Non reliée | |
| 16 | 61370254 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 17 | 3891011R | Vis | Disponible | Voir la pièce |
| 18 | 58070019R | Axe piston | Disponible | Voir la pièce |
| 19 | 61370252A | Piston complet Ø32 | Disponible | Voir la pièce |
| 20 | 58070144R | Joint | Disponible | Voir la pièce |
| 21 | 58070045R | Arbre compl. | Disponible | Voir la pièce |
| 22 | 58070194R | Joint | Disponible | Voir la pièce |
| 23 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 24 | 58070026AR | Deflecteur | Disponible | Voir la pièce |
| 25 | 61070090R | Ressort | Non reliée | |
| 25 | 61070090R | Ressort | Non reliée | |
| 26 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 27 | 3055112R | Bougie | Disponible | Voir la pièce |
| 28 | 3802013R | Vis | Disponible | Voir la pièce |
| 28 | 3802013R | Vis | Disponible | Voir la pièce |
| 29 | 094000101R | Vis | Disponible | Voir la pièce |
| 30 | 58070200A | Cylindre compl. Ø32 | Disponible | Voir la pièce |
| 31 | 58070143R | Couvercle | Disponible | Voir la pièce |
| 32 | 58070002R | Flasque | Disponible | Voir la pièce |
| 33 | 61280044R | Goupille élastique | Disponible | Voir la pièce |
| 33 | 61280044R | Goupille élastique | Disponible | Voir la pièce |
| 34 | 3891057R | Vis | Disponible | Voir la pièce |
| 35 | 3050042R | Bague | Non reliée | |
| 35 | 3050042R | Bague | Non reliée | |
| 36 | 3034029R | Roulement | Disponible | Voir la pièce |
| 36 | 3034029R | Roulement | Disponible | Voir la pièce |
| 37 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 37 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 38 | 58070202 | Carter moteur complet | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 40 | 3891048R | Vis | Disponible | Voir la pièce |
| 41 | 61370037R | Entraineur | Disponible | Voir la pièce |
| 42 | 61070039R | Ressort | Non reliée | |
| 43 | 58070219R | Cliquet | Disponible | Voir la pièce |
| 44 | 58070145R | Pot compl. EURO1 | Disponible | Voir la pièce |
| 45 | 58070180R | Grille | Disponible | Voir la pièce |
| 46 | 015000044R | Vis | Disponible | Voir la pièce |
| 47 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 47 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 48 | 61372171R | Jeu entretoise | Disponible | Voir la pièce |
| 49 | 61370557 | Embrayage compl. | Non reliée |

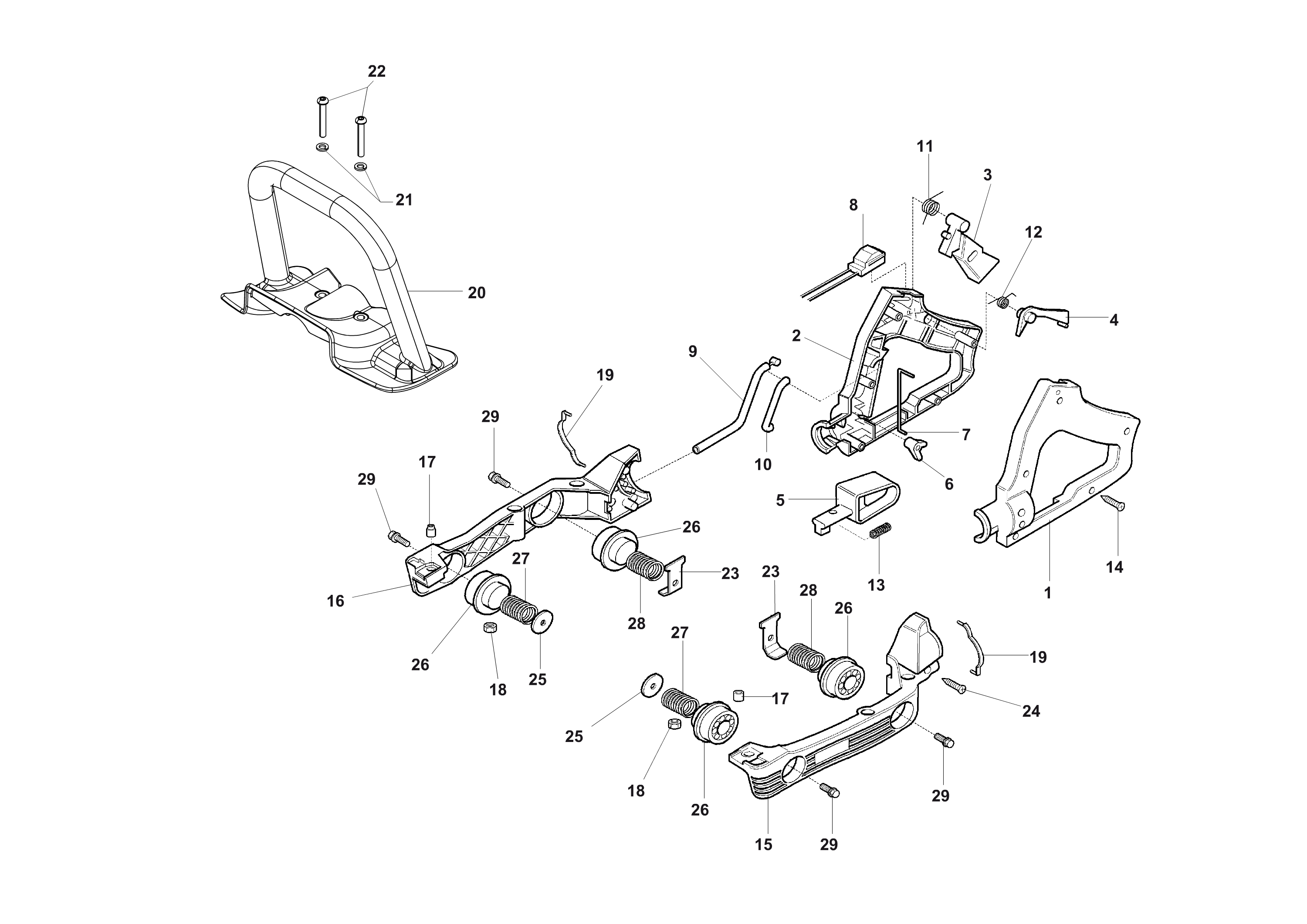

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | W58040032 | Poignee left | Disponible | Voir la pièce |
| 2 | W58040033 | Poignee right | Disponible | Voir la pièce |
| 3 | W58070021R | Levier accelerateur | Non reliée | |
| 4 | W58040035 | Levier | Disponible | Voir la pièce |
| 5 | W58040036 | Levier | Disponible | Voir la pièce |
| 6 | W58040037 | Pivot | Disponible | Voir la pièce |
| 7 | W58040038 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | W58040039 | Interrupteur | Disponible | Voir la pièce |
| 9 | W58040084 | Cable accellerateur | Disponible | Voir la pièce |
| 10 | W58040041 | Entretoise | Disponible | Voir la pièce |
| 11 | W58040042 | Ressort | Disponible | Voir la pièce |
| 12 | W58040043 | Ressort | Disponible | Voir la pièce |
| 13 | W58040044 | Ressort | Disponible | Voir la pièce |
| 14 | W58040045 | Vis | Disponible | Voir la pièce |
| 15 | W58040046R | Support left | Non reliée | |
| 16 | W58040047R | Support right | Non reliée | |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 18 | W58040023R | Ecrou | Non reliée | |
| 18 | W58040023R | Ecrou | Non reliée | |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 20 | 58070132R | Poignee | Disponible | Voir la pièce |
| 21 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 22 | 3901088R | Vis | Disponible | Voir la pièce |
| 23 | W58040063 | Support | Disponible | Voir la pièce |
| 23 | W58040063 | Support | Disponible | Voir la pièce |
| 24 | W58040055 | Vis | Disponible | Voir la pièce |
| 25 | W58040064 | Rondelle | Disponible | Voir la pièce |
| 25 | W58040064 | Rondelle | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |

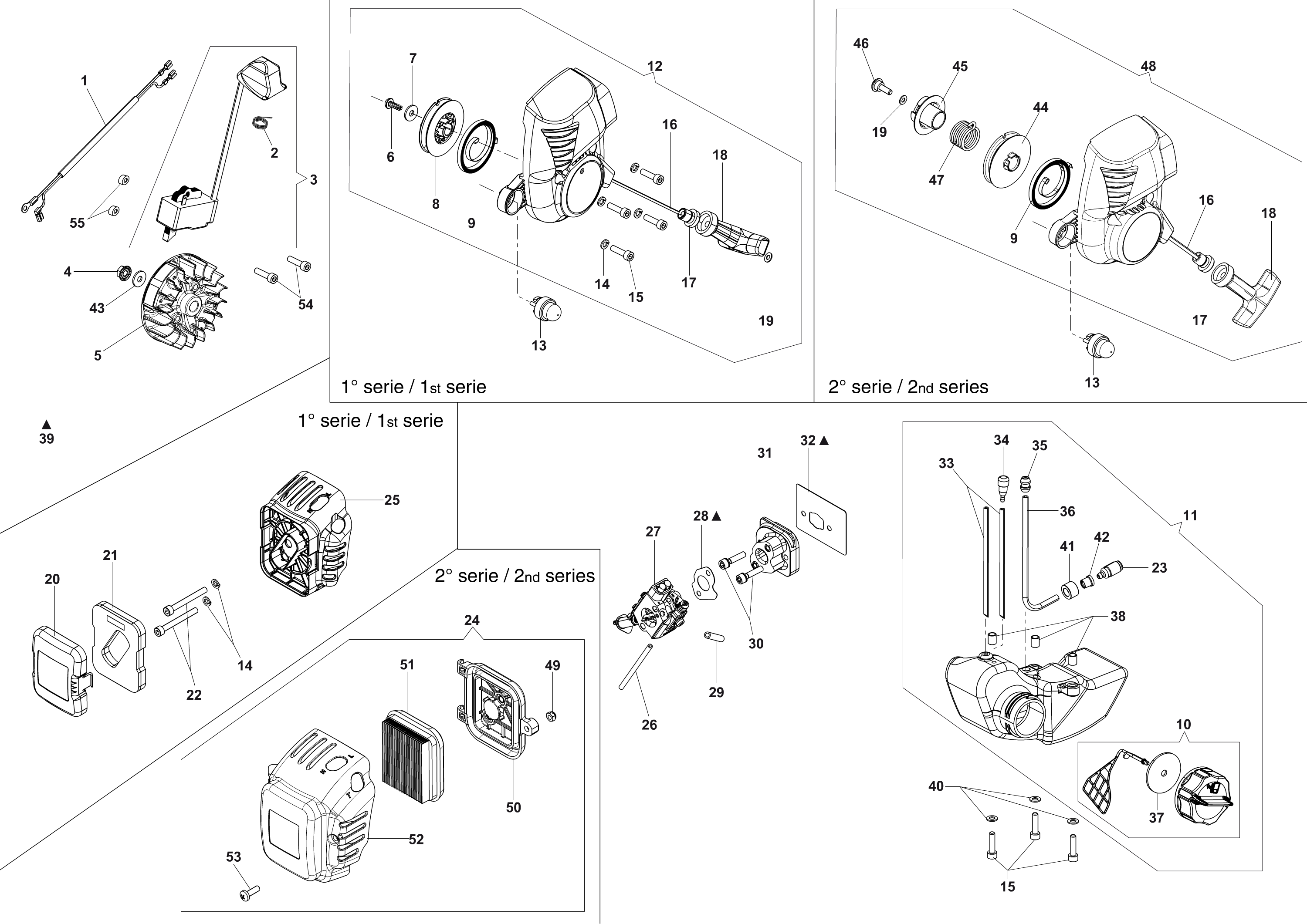

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58070091R | Câble de masse | Disponible | Voir la pièce |
| 2 | 50050127R | Ressort | Non reliée | |
| 3 | 2501002R | Bobine | Disponible | Voir la pièce |
| 4 | 3912014R | Ecrou | Disponible | Voir la pièce |
| 5 | 58070133R | Volant | Disponible | Voir la pièce |
| 6 | 3960100R | Vis | Disponible | Voir la pièce |
| 7 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 8 | 61070035BR | Poulie de démarrage | Disponible | Voir la pièce |
| 9 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 10 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 11 | 58070226AR | Reservoir complet | Disponible | Voir la pièce |
| 12 | 58070210R | Demarrage complet | Disponible | Voir la pièce |
| 13 | 2318817R | Air purge | Non reliée | |
| 13 | 2318817R | Air purge | Non reliée | |
| 14 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 14 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801013R | Vis | Disponible | Voir la pièce |
| 15 | 3801013R | Vis | Disponible | Voir la pièce |
| 16 | 58070054R | Cordelette | Disponible | Voir la pièce |
| 16 | 58070054R | Cordelette | Disponible | Voir la pièce |
| 17 | 072700089R | Bague | Disponible | Voir la pièce |
| 17 | 072700089R | Bague | Disponible | Voir la pièce |
| 18 | 093500397R | Poignée de démarrage | Non reliée | |
| 18 | 093500397R | Poignée de démarrage | Non reliée | |
| 19 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 20 | 58070222 | Kit filtre air | Disponible | Voir la pièce |
| 21 | 58070129R | Filtre aire | Disponible | Voir la pièce |
| 22 | 3801012R | Vis | Disponible | Voir la pièce |
| 23 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 24 | 58070222 | Kit filtre air | Disponible | Voir la pièce |
| 25 | 58070222 | Kit filtre air | Disponible | Voir la pièce |
| 26 | 58070225R | Tuyau essence | Disponible | Voir la pièce |
| 27 | 2318666AR | Carburateur WT-1019A | Disponible | Voir la pièce |
| 28 | 58070037R | Joint | Disponible | Voir la pièce |
| 29 | 58070172R | Tuyau essence | Disponible | Voir la pièce |
| 30 | 093800060B | Vis | Disponible | Voir la pièce |
| 31 | 58070024R | Bride termique | Disponible | Voir la pièce |
| 32 | 58070195R | Joint | Disponible | Voir la pièce |
| 33 | 58070224R | Tuyau | Disponible | Voir la pièce |
| 34 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 35 | 4161211R | Passetube | Disponible | Voir la pièce |
| 36 | 3073013AR | Tuyau essence | Non reliée | |
| 37 | 61070006R | Joint | Disponible | Voir la pièce |
| 38 | 58070196R | Entretoise | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 39 | 58070201 | Kit joints | Disponible | Voir la pièce |
| 40 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 41 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 42 | 61110162BR | Bague | Disponible | Voir la pièce |
| 43 | 3819031R | Rondelle | Disponible | Voir la pièce |
| 44 | 61370022AR | Poulie de démarrage | Disponible | Voir la pièce |
| 45 | 61370023AR | Couronne | Disponible | Voir la pièce |
| 46 | 50160024 | Vis | Disponible | Voir la pièce |
| 47 | 61370237R | Ressort | Disponible | Voir la pièce |
| 48 | 58070210R | Demarrage complet | Disponible | Voir la pièce |
| 49 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 50 | 58070215R | Support filtre | Disponible | Voir la pièce |
| 51 | 61170016R | Filtre aire | Non reliée | |
| 52 | 58070216AR | Couvercle filtre aire | Disponible | Voir la pièce |
| 53 | 58070223R | Vis | Disponible | Voir la pièce |
| 54 | 3891020R | Vis | Disponible | Voir la pièce |
| 55 | 50160218BR | Entretoise | Disponible | Voir la pièce |
