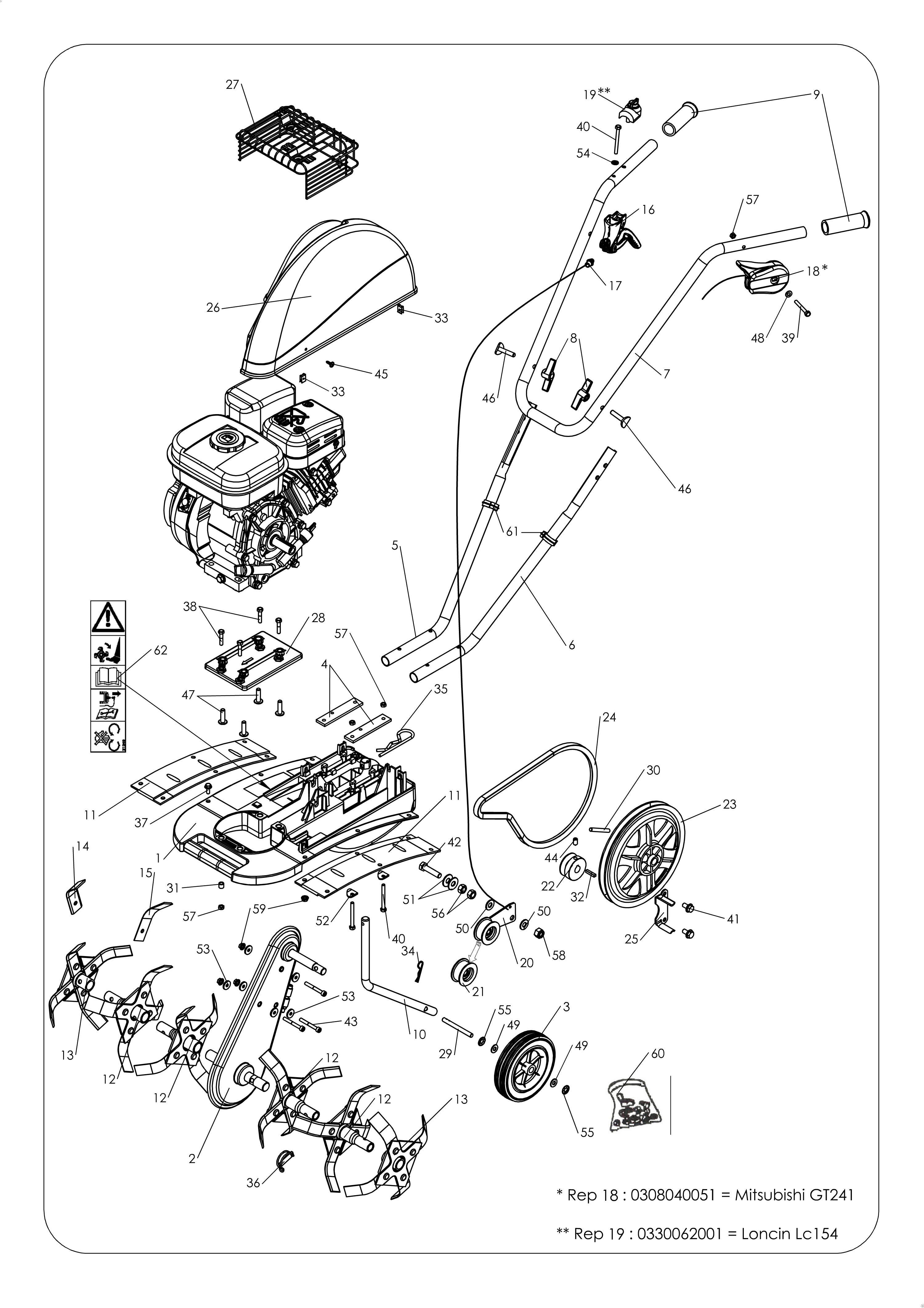

Pièces de la vue éclatée
| Repère |
Référence |
Désignation |
Disponibilité |
|
|
1
|
0340060005
|
Chassis
|
Disponible
|
Voir la pièce
|
|
2
|
6001010001
|
Carter jonc
|
Disponible
|
Voir la pièce
|
|
3
|
0309000032
|
Roue
|
Non reliée
|
|
|
4
|
6002010103
|
Patte fixation
|
Disponible
|
Voir la pièce
|
|
5
|
6002010302
|
Guidon bas droit
|
Disponible
|
Voir la pièce
|
|
6
|
6002010303
|
Guidon bas gauche
|
Disponible
|
Voir la pièce
|
|
7
|
6002010310
|
Guidon haut
|
Disponible
|
Voir la pièce
|
|
8
|
0300800004
|
POIGNEE DE SERRAGE
|
Non reliée
|
|
|
9
|
0341000038
|
Poignée
|
Non reliée
|
|
|
10
|
6002010301
|
Eperon
|
Disponible
|
Voir la pièce
|
|
11
|
0340060006
|
Protecteur
|
Non reliée
|
|
|
11
|
0340060006
|
Protecteur
|
Non reliée
|
|
|
12
|
0320010017
|
Fraise départ
|
Non reliée
|
|
|
12
|
0320010017
|
Fraise départ
|
Non reliée
|
|
|
12
|
0320010017
|
Fraise départ
|
Non reliée
|
|
|
12
|
0320010017
|
Fraise départ
|
Non reliée
|
|
|
13
|
0320010018
|
Fraise add.
|
Non reliée
|
|
|
13
|
0320010018
|
Fraise add.
|
Non reliée
|
|
|
14
|
0001000291
|
Couteau int.
|
Non reliée
|
|
|
15
|
0001000292
|
Couteau ext.
|
Non reliée
|
|
|
16
|
0307010033
|
Levier embr.
|
Non reliée
|
|
|
17
|
0308020053
|
Câble embr.
|
Non reliée
|
|
|
18
|
0308040051
|
Câble et manette
|
Disponible
|
Voir la pièce
|
|
18
|
0308040051
|
Câble et manette
|
Disponible
|
Voir la pièce
|
|
19
|
0330062001
|
INTERUPTEUR
|
Non reliée
|
|
|
19
|
0330062001
|
INTERUPTEUR
|
Non reliée
|
|
|
20
|
6001010002
|
Tendeur embr.
|
Disponible
|
Voir la pièce
|
|
21
|
0340000003
|
Galet
|
Non reliée
|
|
|
22
|
0306060003
|
Poulie moteur
|
Non reliée
|
|
|
23
|
0341000007
|
POULIE
|
Disponible
|
Voir la pièce
|
|
24
|
0306030053
|
Courroie
|
Non reliée
|
|
|
25
|
0304000036
|
Guide courroie D50
|
Disponible
|
Voir la pièce
|
|
26
|
0340060016
|
Capot courroie
|
Disponible
|
Voir la pièce
|
|
27
|
0330062002
|
Grille échapement Loncin
|
Disponible
|
Voir la pièce
|
|
27
|
0330082001
|
Grille echap.
|
Disponible
|
Voir la pièce
|
|
28
|
0340060011
|
Plaque moteur
|
Disponible
|
Voir la pièce
|
|
29
|
0302010105
|
Axe de roue
|
Disponible
|
Voir la pièce
|
|
30
|
0302010021
|
AXE DE FIXATION POULIE
|
Disponible
|
Voir la pièce
|
|
31
|
0302020014
|
Entretoise
|
Disponible
|
Voir la pièce
|
|
32
|
0301040011
|
Clavette
|
Disponible
|
Voir la pièce
|
|
33
|
0301050001
|
Clips
|
Non reliée
|
|
|
33
|
0301050001
|
Clips
|
Non reliée
|
|
|
34
|
0301030001
|
GOUPILLE BETA
|
Disponible
|
Voir la pièce
|
|
35
|
0301030004
|
Goupille
|
Non reliée
|
|
|
36
|
0301010003
|
GOUPILLE
|
Disponible
|
Voir la pièce
|
|
37
|
0300010609
|
VIS
|
Disponible
|
Voir la pièce
|
|
38
|
0300010603
|
Vis
|
Disponible
|
Voir la pièce
|
|
39
|
0300010605
|
VIS
|
Disponible
|
Voir la pièce
|
|
40
|
0300010606
|
VIS
|
Disponible
|
Voir la pièce
|
|
40
|
0300010606
|
VIS
|
Disponible
|
Voir la pièce
|
|
41
|
0300010815
|
VIS
|
Non reliée
|
|
|
42
|
0300011005
|
VIS
|
Disponible
|
Voir la pièce
|
|
43
|
0300020605
|
Vis
|
Disponible
|
Voir la pièce
|
|
44
|
0300040801
|
VIS
|
Non reliée
|
|
|
45
|
0300080405
|
VIS TOLE
|
Non reliée
|
|
|
46
|
0300090802
|
VIS
|
Disponible
|
Voir la pièce
|
|
46
|
0300090802
|
VIS
|
Disponible
|
Voir la pièce
|
|
47
|
0300100801
|
Vis
|
Disponible
|
Voir la pièce
|
|
48
|
0300400602
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
49
|
0300400802
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
49
|
0300400802
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
50
|
0300401002
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
50
|
0300401002
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
51
|
0300401001
|
RONDELLE
|
Disponible
|
Voir la pièce
|
|
52
|
0300410601
|
Rondelle
|
Disponible
|
Voir la pièce
|
|
53
|
0300410602
|
RONDELLE
|
Disponible
|
Voir la pièce
|
|
53
|
0300410602
|
RONDELLE
|
Disponible
|
Voir la pièce
|
|
54
|
0300430601
|
RONDELLE
|
Disponible
|
Voir la pièce
|
|
55
|
0300460801
|
RONDELLE STARLOCK
|
Disponible
|
Voir la pièce
|
|
55
|
0300460801
|
RONDELLE STARLOCK
|
Disponible
|
Voir la pièce
|
|
56
|
0300201002
|
ECROU
|
Disponible
|
Voir la pièce
|
|
57
|
0300210602
|
ECROU FREIN
|
Non reliée
|
|
|
57
|
0300210602
|
ECROU FREIN
|
Non reliée
|
|
|
57
|
0300210602
|
ECROU FREIN
|
Non reliée
|
|
|
58
|
0300211001
|
ECROU FREIN
|
Disponible
|
Voir la pièce
|
|
59
|
0300260601
|
ECROU
|
Disponible
|
Voir la pièce
|
|
60
|
0300000009
|
Kit visserie
|
Disponible
|
Voir la pièce
|
|
61
|
0301000001
|
Collier
|
Disponible
|
Voir la pièce
|
|
62
|
0503000036
|
Etiquette "sécurité"
|
Disponible
|
Voir la pièce
|
