Vue Éclatée ARTIK 70 ELD
Retrouvez les pièces détachées, références et repères disponibles pour ARTIK 70 ELD.

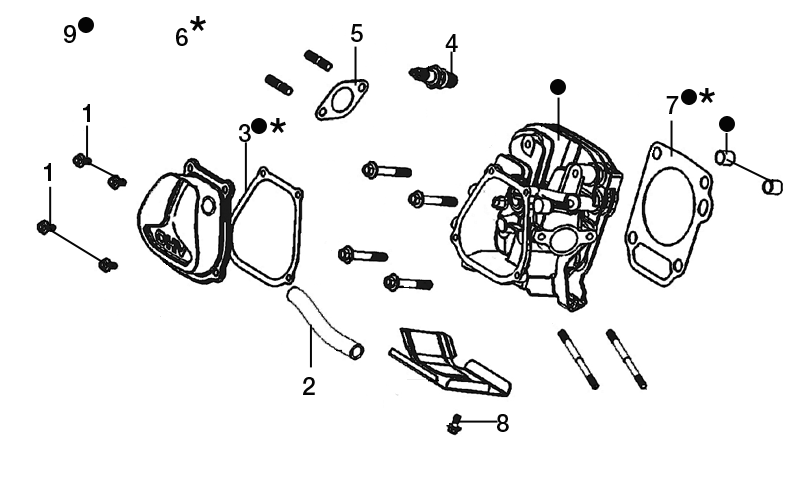

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150414 | Vis | Disponible | Voir la pièce |
| 1 | L66150414 | Vis | Disponible | Voir la pièce |
| 2 | L66150530 | Tuyau | Disponible | Voir la pièce |
| 3 | L66150531 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150532 | Joint | Disponible | Voir la pièce |
| 6 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 7 | L66150590 | Joint | Disponible | Voir la pièce |
| 8 | L66150316 | Vis | Disponible | Voir la pièce |
| 9 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150609 | Tête cylindre | Disponible | Voir la pièce |

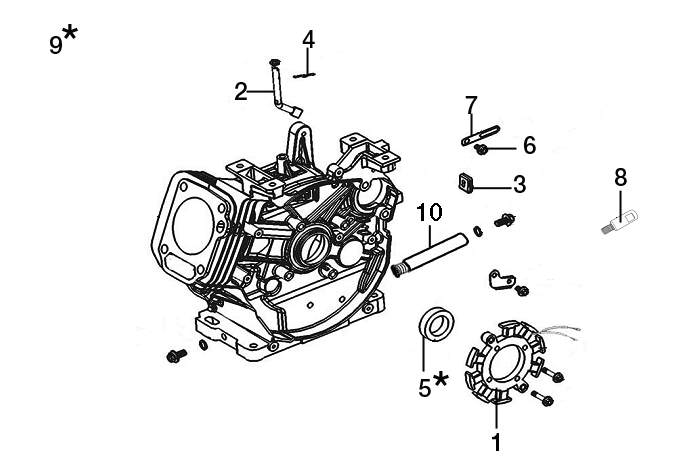

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150591 | Bobine | Disponible | Voir la pièce |
| 2 | L66150536 | Arbre | Disponible | Voir la pièce |
| 3 | L66150537 | Clip | Disponible | Voir la pièce |
| 4 | L66150353 | Goupille | Disponible | Voir la pièce |
| 5 | L66150538 | Bague | Disponible | Voir la pièce |
| 6 | L66150316 | Vis | Disponible | Voir la pièce |
| 7 | L66150480 | Cable | Disponible | Voir la pièce |
| 8 | L66150539 | Tuyau | Disponible | Voir la pièce |
| 9 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150699 | Tuyau prolongation | Disponible | Voir la pièce |

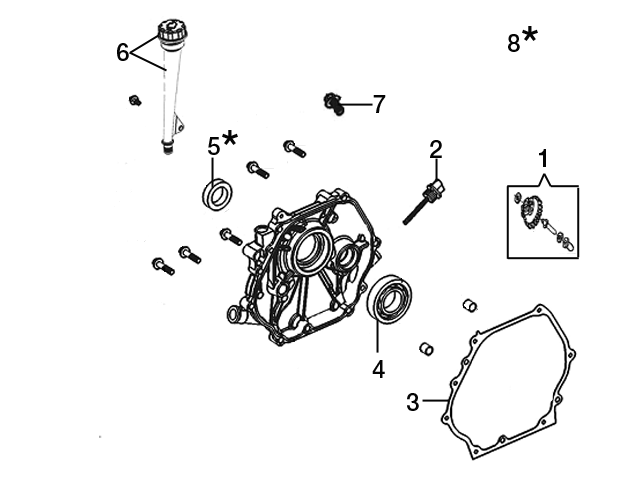

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150540 | Regulateur | Disponible | Voir la pièce |
| 2 | L66150541 | Bouchon compl. | Disponible | Voir la pièce |
| 3 | L66150542 | Joint | Disponible | Voir la pièce |
| 4 | L66150543 | Roulement | Disponible | Voir la pièce |
| 5 | L66150544 | Bague | Disponible | Voir la pièce |
| 6 | L66150545 | Bouchon compl. | Disponible | Voir la pièce |
| 7 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150610 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150610 | Kit joints | Disponible | Voir la pièce |

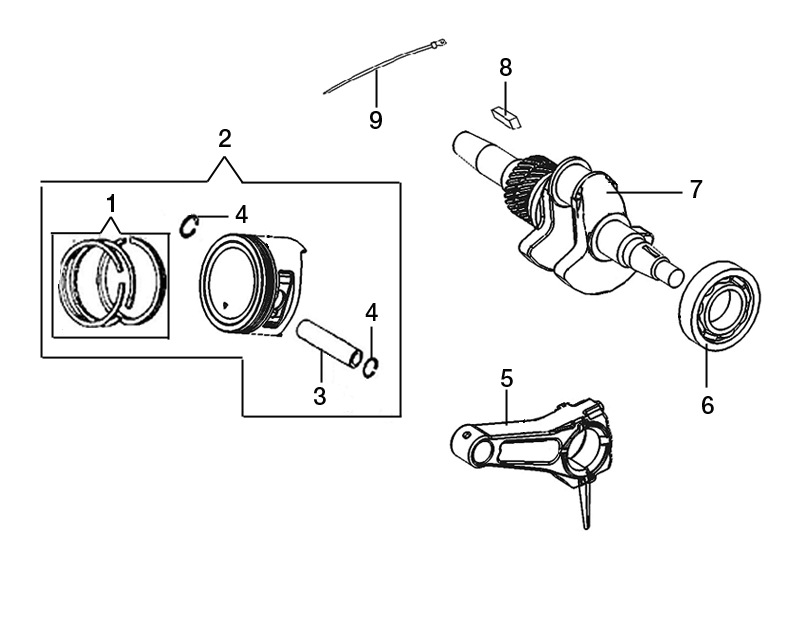

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150592 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150611 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150547 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 5 | L66150548 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150543 | Roulement | Disponible | Voir la pièce |
| 7 | L66150593 | Arbre | Disponible | Voir la pièce |
| 8 | L66150594 | Clavette | Disponible | Voir la pièce |
| 9 | L66150551 | Bande | Disponible | Voir la pièce |

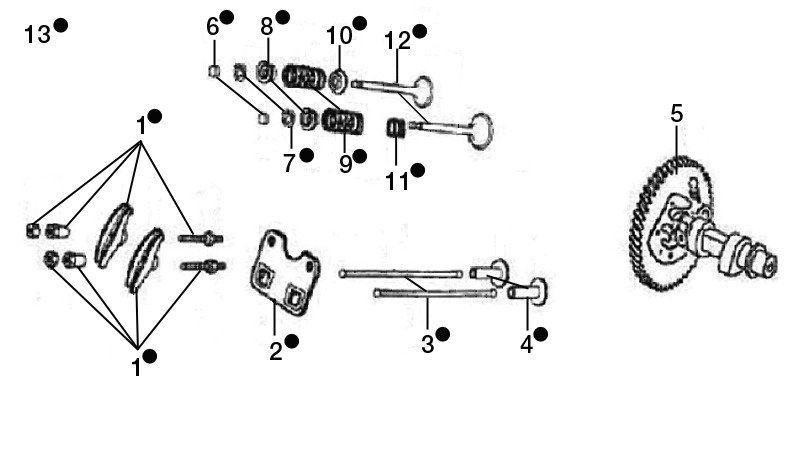

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150563 | Balancier | Disponible | Voir la pièce |
| 1 | L66150563 | Balancier | Disponible | Voir la pièce |
| 2 | L66150552 | Bride | Disponible | Voir la pièce |
| 3 | L66150553 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66150554 | Guide | Disponible | Voir la pièce |
| 5 | L66150595 | Arbre à cames | Disponible | Voir la pièce |
| 6 | L66150556 | Soupape | Disponible | Voir la pièce |
| 7 | L66150557 | Soupape | Disponible | Voir la pièce |
| 8 | L66150558 | Arrêt | Disponible | Voir la pièce |
| 9 | L66150559 | Ressort | Disponible | Voir la pièce |
| 10 | L66150560 | Guide | Disponible | Voir la pièce |
| 11 | L66150561 | Bague | Disponible | Voir la pièce |
| 12 | L66150562 | Soupape | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |
| 13 | L66150609 | Tête cylindre | Disponible | Voir la pièce |

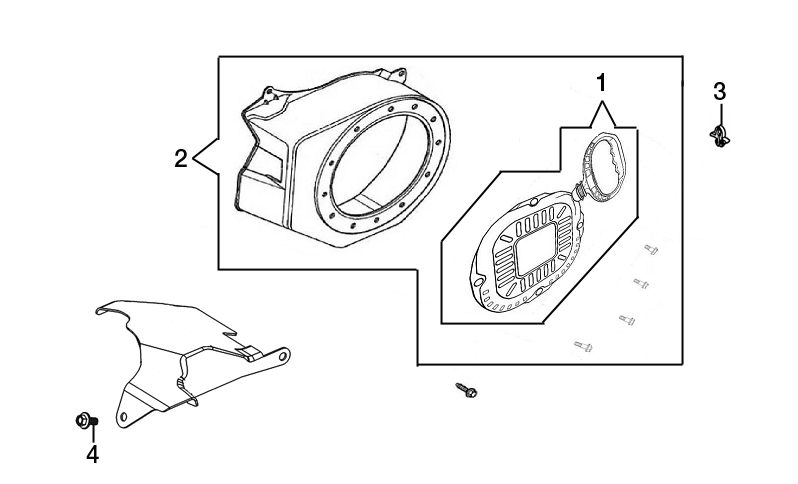

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150564 | Dispositif d | Disponible | Voir la pièce |
| 2 | L66150565 | Groupe de démarrage | Disponible | Voir la pièce |
| 3 | L66150566 | Clip | Disponible | Voir la pièce |
| 4 | L66150316 | Vis | Disponible | Voir la pièce |

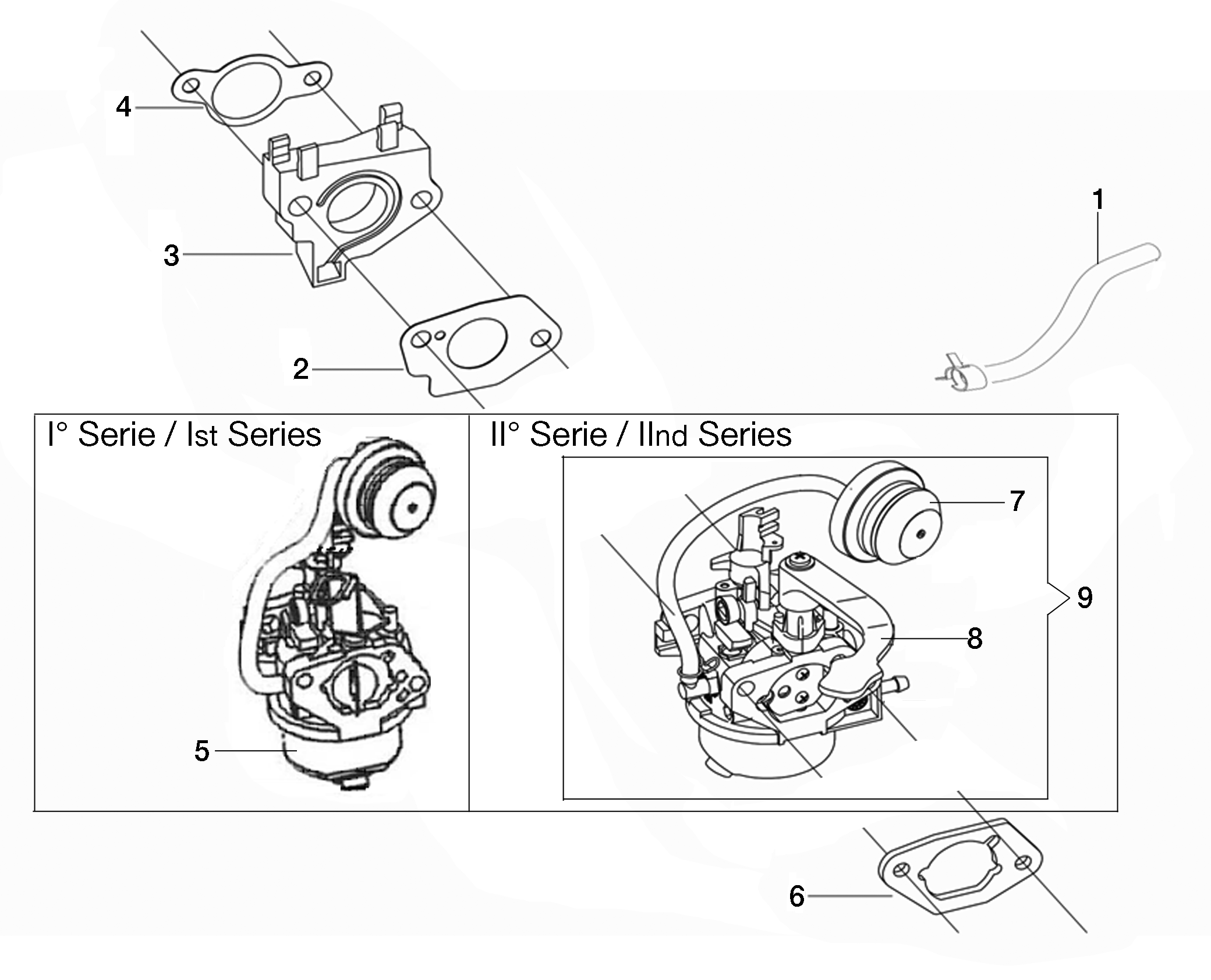

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150570 | Tuyau | Disponible | Voir la pièce |
| 2 | L66150571 | Joint | Disponible | Voir la pièce |
| 3 | L66150572 | Bague de protection | Disponible | Voir la pièce |
| 4 | L66150573 | Joint | Disponible | Voir la pièce |
| 5 | L66150704 | Carburateur | Disponible | Voir la pièce |
| 6 | L66150575 | Entretoise | Disponible | Voir la pièce |
| 7 | L66150702 | Pompe | Disponible | Voir la pièce |
| 8 | L66150696 | Levier aire | Disponible | Voir la pièce |
| 9 | L66150700 | Carburateur | Disponible | Voir la pièce |

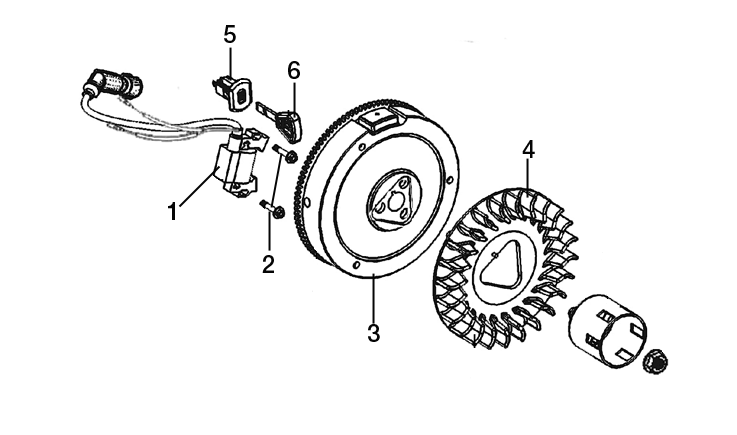

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150567 | Bobine | Disponible | Voir la pièce |
| 2 | L66150321 | Vis | Disponible | Voir la pièce |
| 3 | L66150568 | Volant | Disponible | Voir la pièce |
| 4 | L66150569 | Ventilateur | Disponible | Voir la pièce |
| 5 | L66150492 | Boite | Disponible | Voir la pièce |
| 6 | L66150493 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150596 | Levier starter | Disponible | Voir la pièce |

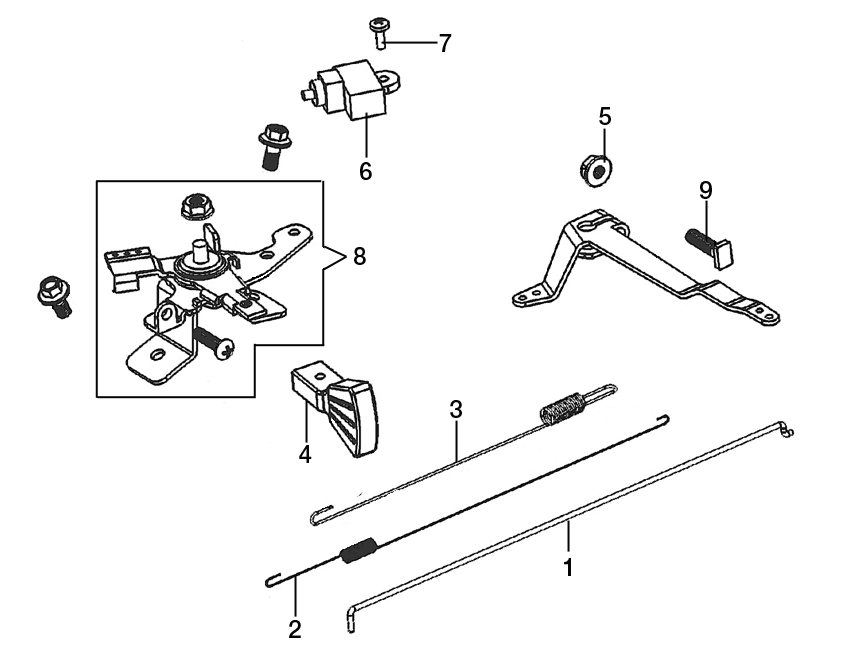

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150577 | Tige | Disponible | Voir la pièce |
| 2 | L66150578 | Ressort | Disponible | Voir la pièce |
| 3 | L66150579 | Ressort | Disponible | Voir la pièce |
| 4 | L66150499 | Protection en caoutchouc | Disponible | Voir la pièce |
| 5 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150497 | Interrupteur (arret) | Disponible | Voir la pièce |
| 7 | L66150240 | Vis | Disponible | Voir la pièce |
| 8 | L66150580 | Levier complet | Disponible | Voir la pièce |
| 9 | L66150382 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150706 | Filtre aire | Disponible | Voir la pièce |
| 2 | L66150581 | Kit filtre air | Disponible | Voir la pièce |
| 3 | L66150582 | Levier starter | Disponible | Voir la pièce |
| 4 | L66150583 | Clip | Disponible | Voir la pièce |
| 5 | L66150504 | Pommeau | Disponible | Voir la pièce |

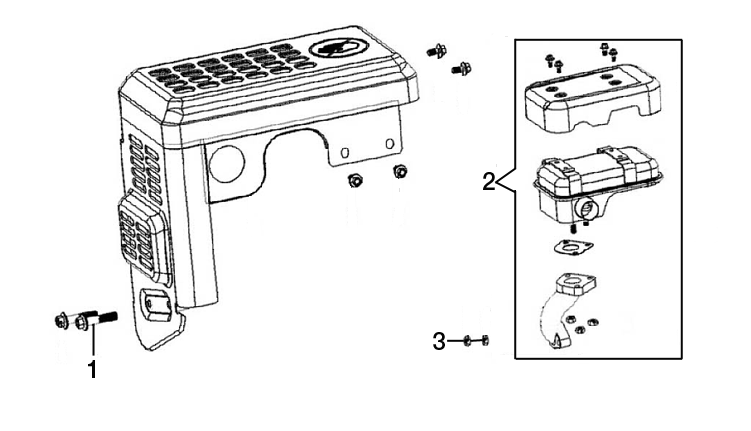

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 2 | L66150597 | Pot compl. | Disponible | Voir la pièce |
| 3 | 320000028R | Ecrou | Disponible | Voir la pièce |

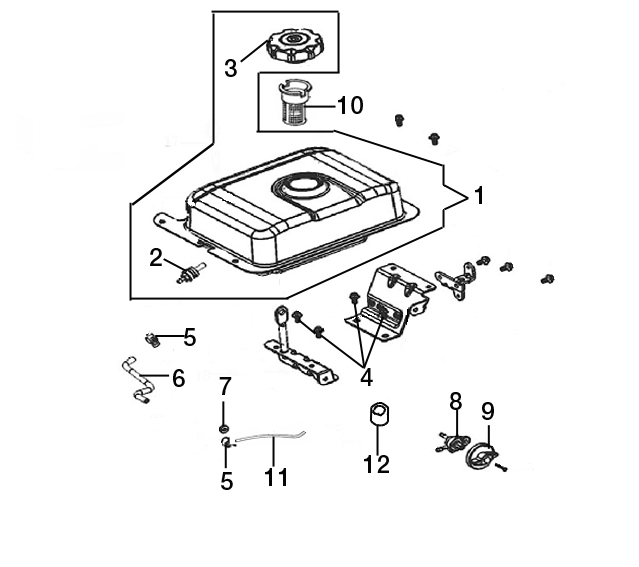

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150608 | Groupe réservoir | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66150511 | Bouchon | Disponible | Voir la pièce |
| 4 | L66150317 | Vis | Disponible | Voir la pièce |
| 5 | L66150509 | Clip | Disponible | Voir la pièce |
| 5 | L66150509 | Clip | Disponible | Voir la pièce |
| 6 | L66150585 | Tuyau | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150508 | Interrupteur | Disponible | Voir la pièce |
| 9 | L66150507 | Poignée | Disponible | Voir la pièce |
| 10 | L66150514 | Filtre | Disponible | Voir la pièce |
| 11 | L66150570 | Tuyau | Disponible | Voir la pièce |
| 12 | L66150586 | Tuyau | Disponible | Voir la pièce |

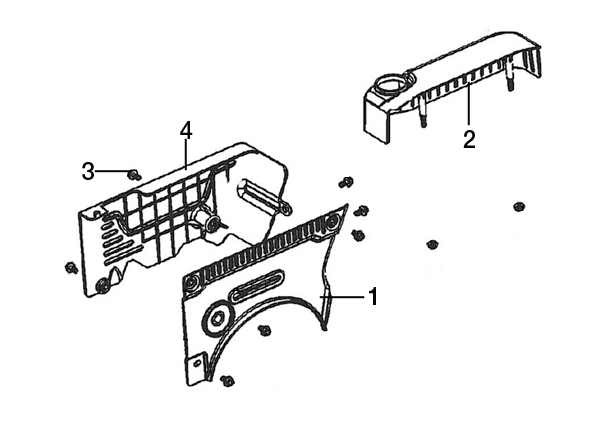

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150587 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150588 | Protection | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66150589 | Couvercle | Disponible | Voir la pièce |

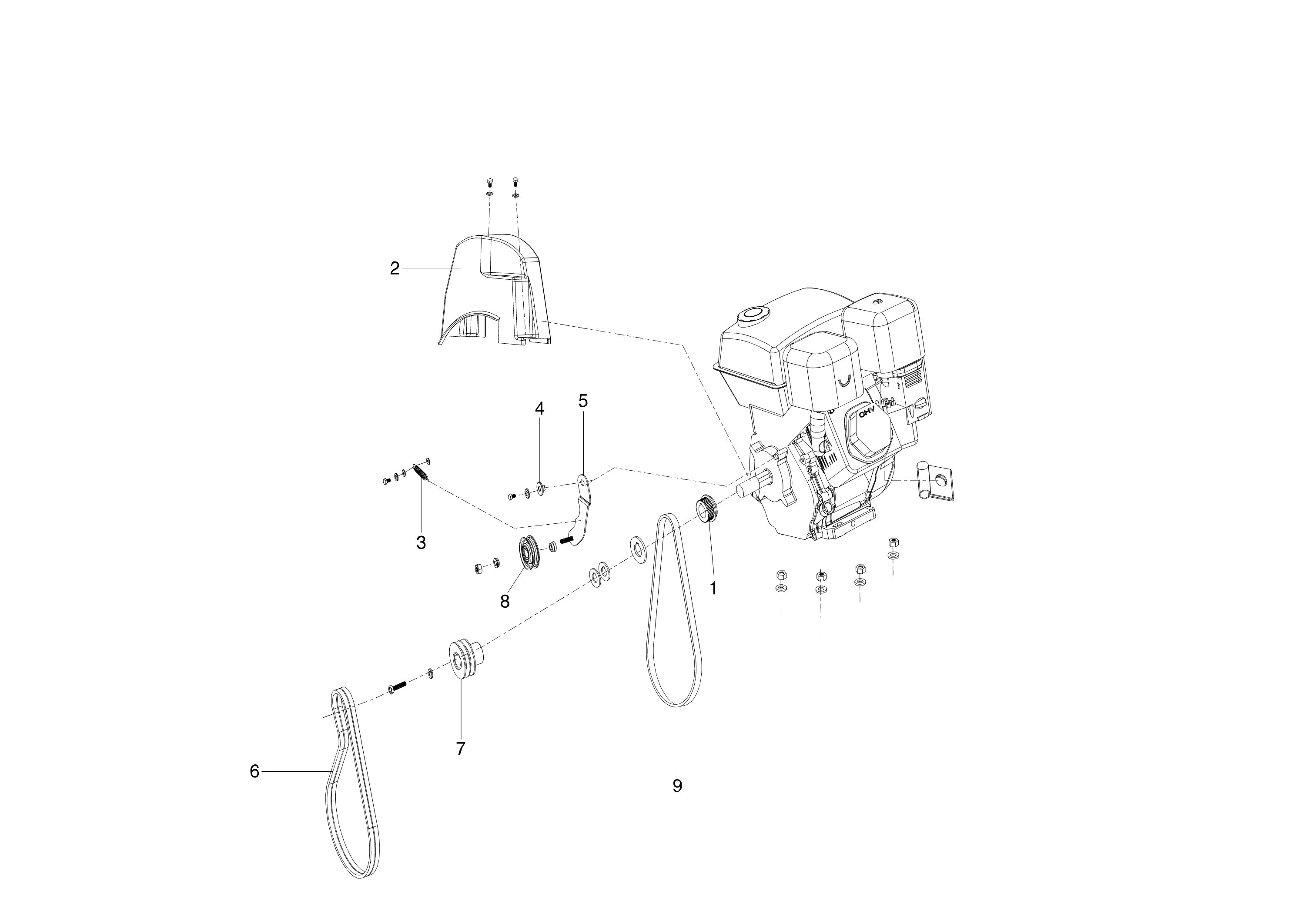

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000096 | Poulie | Disponible | Voir la pièce |
| 2 | ZM000129 | Capot courroie | Disponible | Voir la pièce |
| 3 | ZM000130 | Ressort | Disponible | Voir la pièce |
| 4 | ZM000131 | Bague | Disponible | Voir la pièce |
| 5 | ZM000095 | Support | Disponible | Voir la pièce |
| 6 | 68260005R | Courroie v | Non reliée | |
| 7 | ZM000132 | Poulie | Disponible | Voir la pièce |
| 8 | ZM000013 | Poulie | Disponible | Voir la pièce |
| 9 | ZM000097 | Courroie | Disponible | Voir la pièce |

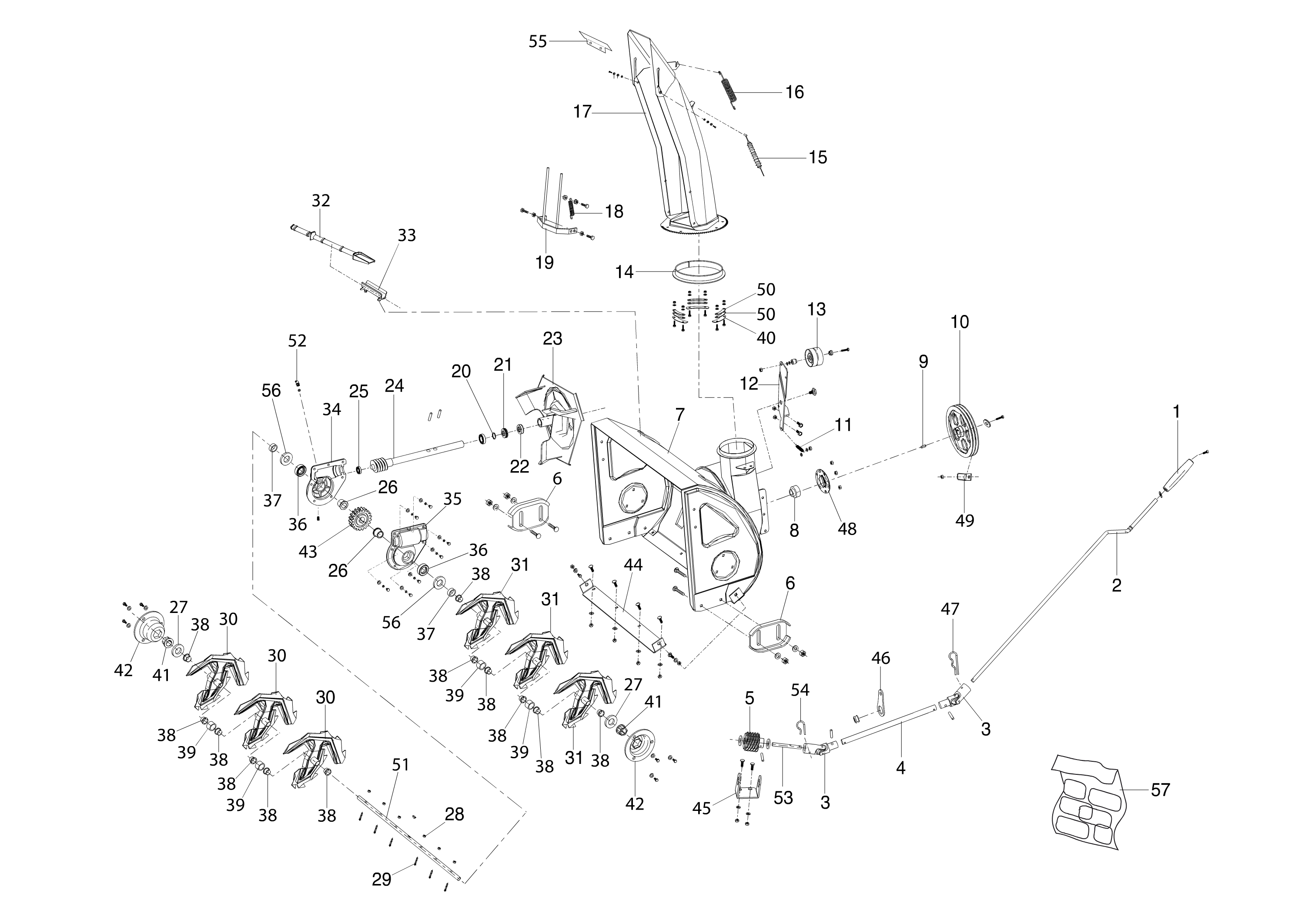

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000149 | Poignée | Disponible | Voir la pièce |
| 2 | ZM000150 | Tige | Disponible | Voir la pièce |
| 3 | ZM000151 | Cardan | Disponible | Voir la pièce |
| 3 | ZM000151 | Cardan | Disponible | Voir la pièce |
| 4 | ZM000152 | Arbre | Disponible | Voir la pièce |
| 5 | ZM000153 | Vis sans fin | Disponible | Voir la pièce |
| 6 | ZM000047 | Bloc de glissement | Disponible | Voir la pièce |
| 6 | ZM000047 | Bloc de glissement | Disponible | Voir la pièce |
| 7 | ZM000154 | Capot | Disponible | Voir la pièce |
| 8 | ZM000155 | Roulement | Disponible | Voir la pièce |
| 9 | ZM000156 | Clavette | Disponible | Voir la pièce |
| 10 | ZM000157 | Poulie | Disponible | Voir la pièce |
| 11 | ZM000039 | Ressort | Disponible | Voir la pièce |
| 12 | ZM000158 | Plaque | Disponible | Voir la pièce |
| 13 | ZM000035 | Poulie | Disponible | Voir la pièce |
| 14 | ZM000159 | Support sur pied | Disponible | Voir la pièce |
| 15 | ZM000087 | Cable | Disponible | Voir la pièce |
| 16 | ZM000112 | Ressort | Disponible | Voir la pièce |
| 17 | ZM000160 | Goulotte d | Disponible | Voir la pièce |
| 18 | ZM000065 | Ressort | Disponible | Voir la pièce |
| 19 | ZM000066 | Etrier | Disponible | Voir la pièce |
| 20 | ZM000162 | Entretoise | Disponible | Voir la pièce |
| 21 | ZM000051 | Roulement | Disponible | Voir la pièce |
| 22 | ZM000163 | Bague | Disponible | Voir la pièce |
| 23 | ZM000049R | Ventilateur | Disponible | Voir la pièce |
| 24 | ZM000164 | Arbre | Disponible | Voir la pièce |
| 25 | ZM000054 | Roulement | Disponible | Voir la pièce |
| 26 | ZM000161 | Bague | Disponible | Voir la pièce |
| 26 | ZM000161 | Bague | Disponible | Voir la pièce |
| 27 | ZM000229 | Rondelle | Disponible | Voir la pièce |
| 27 | ZM000229 | Rondelle | Disponible | Voir la pièce |
| 28 | ZM000166 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | ZM000090 | Pivot | Disponible | Voir la pièce |
| 30 | ZM000059R | Fraise sx | Disponible | Voir la pièce |
| 30 | ZM000059R | Fraise sx | Disponible | Voir la pièce |
| 30 | ZM000059R | Fraise sx | Disponible | Voir la pièce |
| 31 | ZM000056R | Fraise dx | Disponible | Voir la pièce |
| 31 | ZM000056R | Fraise dx | Disponible | Voir la pièce |
| 31 | ZM000056R | Fraise dx | Disponible | Voir la pièce |
| 32 | ZM000168 | Pelle | Disponible | Voir la pièce |
| 33 | ZM000169 | Support pelle | Disponible | Voir la pièce |
| 34 | ZM000219 | Couvercle dx | Disponible | Voir la pièce |
| 35 | ZM000220 | Couvercle sx | Disponible | Voir la pièce |
| 36 | ZM000116 | Joint | Disponible | Voir la pièce |
| 36 | ZM000116 | Joint | Disponible | Voir la pièce |
| 37 | ZM000230 | Entretoise | Disponible | Voir la pièce |
| 37 | ZM000230 | Entretoise | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 38 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 39 | ZM000231 | Entretoise | Disponible | Voir la pièce |
| 39 | ZM000231 | Entretoise | Disponible | Voir la pièce |
| 39 | ZM000231 | Entretoise | Disponible | Voir la pièce |
| 39 | ZM000231 | Entretoise | Disponible | Voir la pièce |
| 40 | ZM000062 | Plaquette | Disponible | Voir la pièce |
| 41 | ZM000060 | Bague | Disponible | Voir la pièce |
| 41 | ZM000060 | Bague | Disponible | Voir la pièce |
| 42 | ZM000061 | Couvercle | Disponible | Voir la pièce |
| 42 | ZM000061 | Couvercle | Disponible | Voir la pièce |
| 43 | ZM000117R | Engrenage | Non reliée | |
| 44 | ZM000226 | Tole | Disponible | Voir la pièce |
| 45 | ZM000227 | Support arbre | Disponible | Voir la pièce |
| 46 | ZM000225 | Support tuyau | Disponible | Voir la pièce |
| 47 | ZM000223 | Goupille | Disponible | Voir la pièce |
| 48 | ZM000042 | Couvercle | Disponible | Voir la pièce |
| 49 | ZM000224 | Bride (guidage) | Disponible | Voir la pièce |
| 50 | ZM000063 | Plaquette | Disponible | Voir la pièce |
| 50 | ZM000063 | Plaquette | Disponible | Voir la pièce |
| 51 | ZM000228 | Arbre | Disponible | Voir la pièce |
| 52 | ZM000222 | Graisseur | Disponible | Voir la pièce |
| 53 | ZM000360 | Arbre | Disponible | Voir la pièce |
| 54 | ZM000362 | Goupille | Disponible | Voir la pièce |
| 55 | ZM000361 | Joint | Disponible | Voir la pièce |
| 56 | ZM000366 | Rondelle | Disponible | Voir la pièce |
| 56 | ZM000366 | Rondelle | Disponible | Voir la pièce |
| 57 | ZM000390 | Kit etiquettes | Disponible | Voir la pièce |

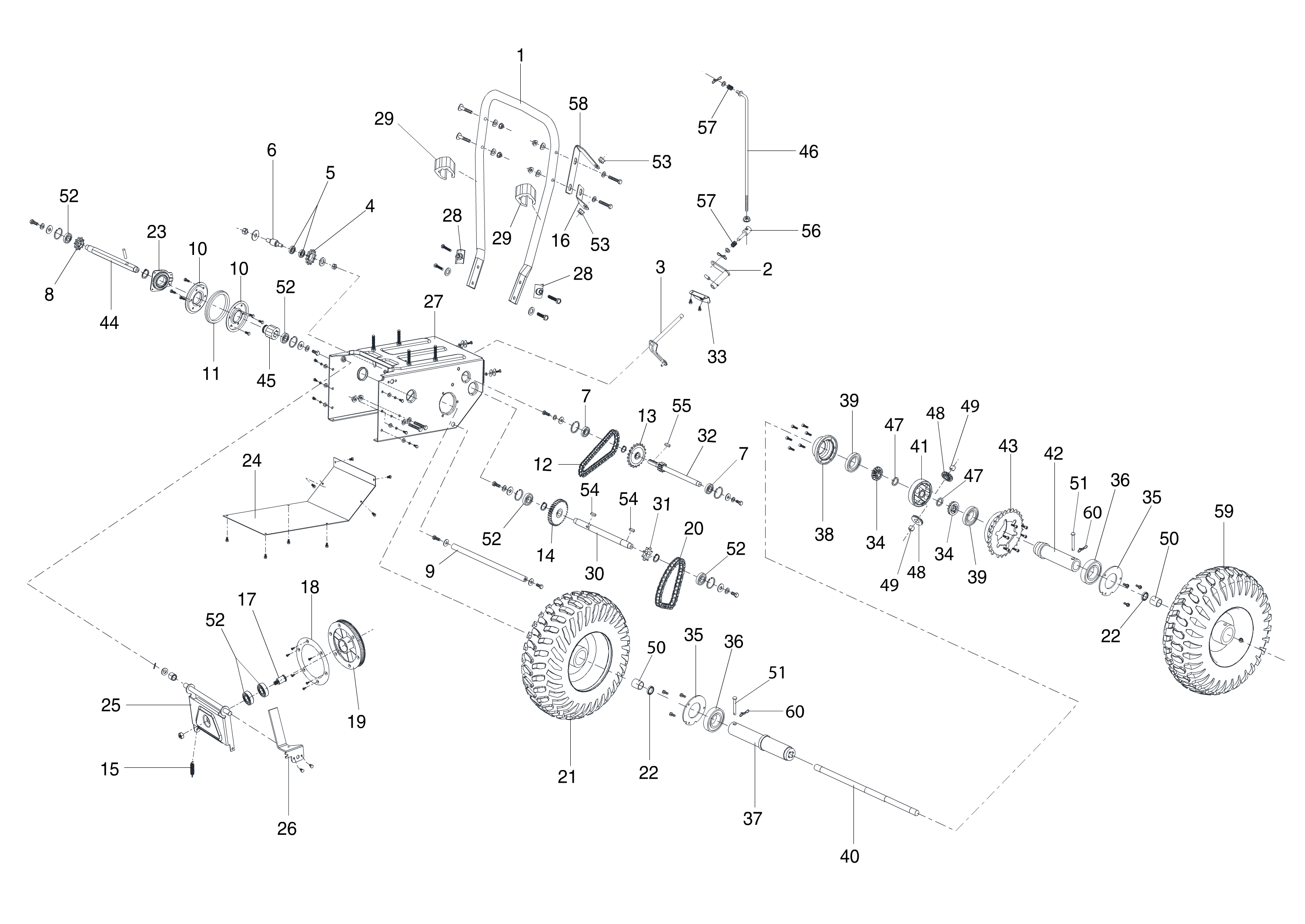

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000133 | Guidon inferieur | Disponible | Voir la pièce |
| 2 | ZM000134 | Pivot (levier) | Disponible | Voir la pièce |
| 3 | ZM000135 | Fourchette | Disponible | Voir la pièce |
| 4 | ZM000136 | Engrenage | Disponible | Voir la pièce |
| 5 | ZM000137 | Roulement | Disponible | Voir la pièce |
| 6 | ZM000138 | Axe | Disponible | Voir la pièce |
| 7 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 7 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 8 | ZM000139 | Engrenage | Disponible | Voir la pièce |
| 9 | ZM000140 | Axe | Disponible | Voir la pièce |
| 10 | ZM000024 | Flasque | Disponible | Voir la pièce |
| 10 | ZM000024 | Flasque | Disponible | Voir la pièce |
| 11 | ZM000023 | Bague en caoutchouc | Disponible | Voir la pièce |
| 12 | ZM000141 | Chaine | Disponible | Voir la pièce |
| 13 | ZM000142 | Couronne | Disponible | Voir la pièce |
| 14 | ZM000143 | Engrenage | Disponible | Voir la pièce |
| 15 | ZM000144 | Ressort | Disponible | Voir la pièce |
| 16 | ZM000369 | Support | Disponible | Voir la pièce |
| 17 | ZM000028 | Arbre | Disponible | Voir la pièce |
| 18 | ZM000145 | Enjoliveur | Disponible | Voir la pièce |
| 19 | ZM000029 | Volant | Disponible | Voir la pièce |
| 20 | ZM000146 | Chaine | Disponible | Voir la pièce |
| 21 | ZM000147 | Roue compl. | Disponible | Voir la pièce |
| 22 | ZM000148 | Roulement | Disponible | Voir la pièce |
| 22 | ZM000148 | Roulement | Disponible | Voir la pièce |
| 23 | ZM000101 | Couvercle | Disponible | Voir la pièce |
| 24 | ZM000206 | Tole | Disponible | Voir la pièce |
| 25 | ZM000207 | Etrier support | Disponible | Voir la pièce |
| 26 | ZM000212 | Bride (guidage) | Disponible | Voir la pièce |
| 27 | ZM000200 | Boite trasmission | Disponible | Voir la pièce |
| 28 | ZM000172 | Bride | Disponible | Voir la pièce |
| 28 | ZM000172 | Bride | Disponible | Voir la pièce |
| 29 | ZM000199 | Fixation cable | Disponible | Voir la pièce |
| 29 | ZM000199 | Fixation cable | Disponible | Voir la pièce |
| 30 | ZM000204 | Arbre | Disponible | Voir la pièce |
| 31 | ZM000205 | Engrenage | Disponible | Voir la pièce |
| 32 | ZM000203 | Arbre | Disponible | Voir la pièce |
| 33 | ZM000211 | Bride | Disponible | Voir la pièce |
| 34 | ZM000215 | Engrenage | Disponible | Voir la pièce |
| 34 | ZM000215 | Engrenage | Disponible | Voir la pièce |
| 35 | ZM000209 | Disque | Disponible | Voir la pièce |
| 35 | ZM000209 | Disque | Disponible | Voir la pièce |
| 36 | ZM000201 | Roulement | Disponible | Voir la pièce |
| 36 | ZM000201 | Roulement | Disponible | Voir la pièce |
| 37 | ZM000392 | Axe right | Disponible | Voir la pièce |
| 38 | ZM000210 | Flasque | Disponible | Voir la pièce |
| 39 | ZM000367 | Roulement | Disponible | Voir la pièce |
| 39 | ZM000367 | Roulement | Disponible | Voir la pièce |
| 40 | ZM000235 | Arbre | Disponible | Voir la pièce |
| 41 | ZM000233 | Support | Disponible | Voir la pièce |
| 42 | ZM000250 | Axe left | Disponible | Voir la pièce |
| 43 | ZM000249 | Engrenage | Disponible | Voir la pièce |
| 44 | ZM000202 | Arbre | Disponible | Voir la pièce |
| 45 | ZM000214 | Roue | Disponible | Voir la pièce |
| 46 | ZM000370 | Tige | Disponible | Voir la pièce |
| 47 | ZM000232 | Entretoise | Disponible | Voir la pièce |
| 47 | ZM000232 | Entretoise | Disponible | Voir la pièce |
| 48 | ZM000368 | Engrenage | Disponible | Voir la pièce |
| 48 | ZM000368 | Engrenage | Disponible | Voir la pièce |
| 49 | ZM000216 | Pivot | Disponible | Voir la pièce |
| 49 | ZM000216 | Pivot | Disponible | Voir la pièce |
| 50 | ZM000234 | Douille | Disponible | Voir la pièce |
| 50 | ZM000234 | Douille | Disponible | Voir la pièce |
| 51 | ZM000208 | Pivot (blocage) | Disponible | Voir la pièce |
| 51 | ZM000208 | Pivot (blocage) | Disponible | Voir la pièce |
| 52 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 52 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 52 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 52 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 52 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 53 | ZM000311 | Passetube | Disponible | Voir la pièce |
| 53 | ZM000311 | Passetube | Disponible | Voir la pièce |
| 54 | ZM000237 | Clavette | Disponible | Voir la pièce |
| 54 | ZM000237 | Clavette | Disponible | Voir la pièce |
| 55 | ZM000238 | Clavette | Disponible | Voir la pièce |
| 56 | ZM000185 | Ecrou | Disponible | Voir la pièce |
| 57 | ZM000092 | Ressort | Disponible | Voir la pièce |
| 57 | ZM000092 | Ressort | Disponible | Voir la pièce |
| 58 | ZM000310 | Support levier | Disponible | Voir la pièce |
| 59 | ZM000381 | Roue compl. | Disponible | Voir la pièce |
| 60 | ZM000217 | Goupille | Disponible | Voir la pièce |
| 60 | ZM000217 | Goupille | Disponible | Voir la pièce |

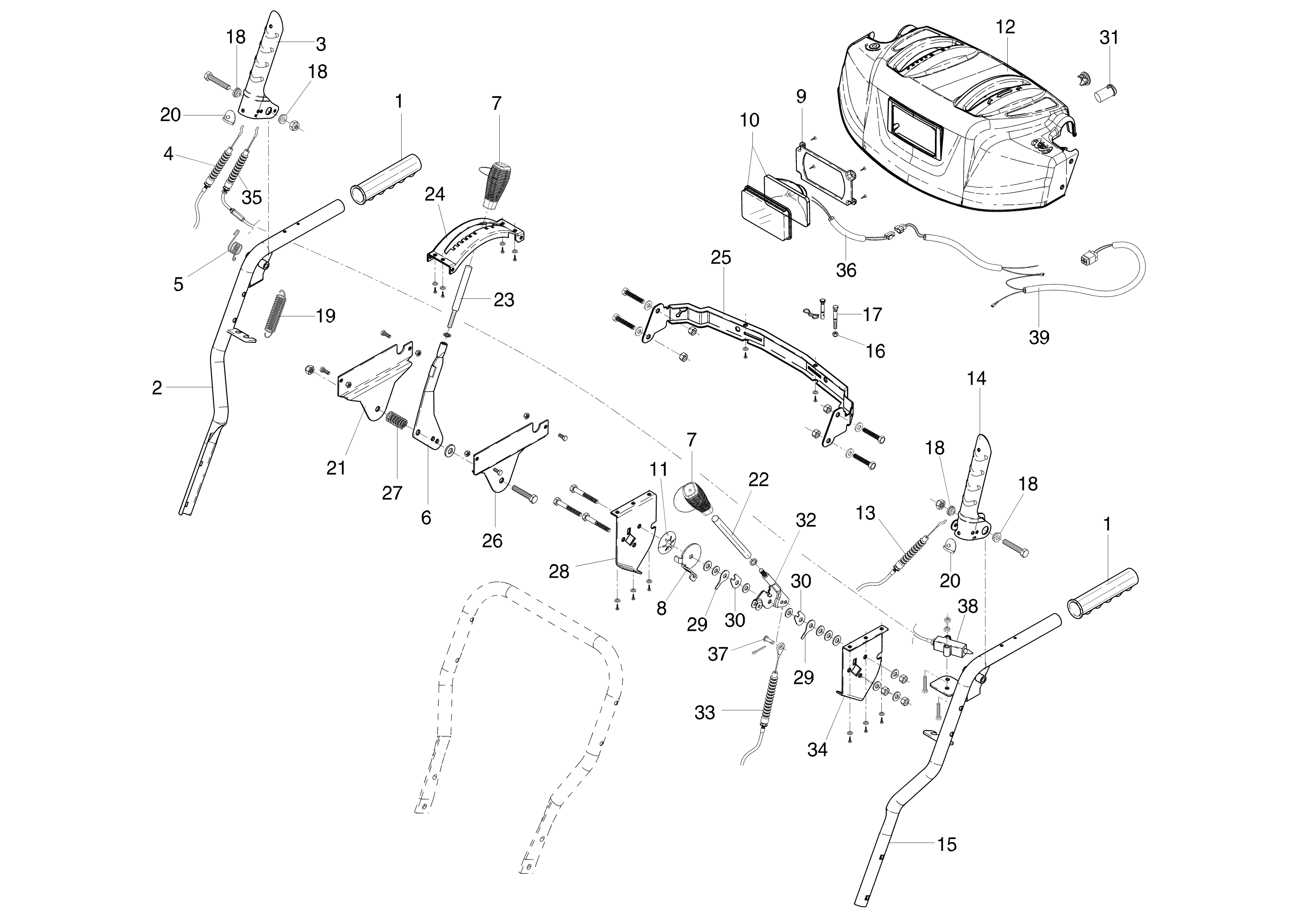

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000070 | Poignee | Disponible | Voir la pièce |
| 1 | ZM000070 | Poignee | Disponible | Voir la pièce |
| 2 | ZM000071 | Guidon | Disponible | Voir la pièce |
| 3 | ZM000122 | Levier | Disponible | Voir la pièce |
| 4 | ZM000123 | Câble traction | Disponible | Voir la pièce |
| 5 | ZM000124 | Ressort | Disponible | Voir la pièce |
| 6 | ZM000074 | Levier | Disponible | Voir la pièce |
| 7 | ZM000075 | Pommeau | Disponible | Voir la pièce |
| 7 | ZM000075 | Pommeau | Disponible | Voir la pièce |
| 8 | ZM000304 | Plaque | Disponible | Voir la pièce |
| 9 | ZM000079 | Plaquette | Disponible | Voir la pièce |
| 10 | ZM000080 | Couverture | Disponible | Voir la pièce |
| 11 | ZM000081 | Rondelle | Disponible | Voir la pièce |
| 12 | ZM000086 | Capot poignee | Disponible | Voir la pièce |
| 13 | ZM000126 | Gaine du type bowden | Disponible | Voir la pièce |
| 14 | ZM000089 | Levier | Disponible | Voir la pièce |
| 15 | ZM000127 | Guidon | Disponible | Voir la pièce |
| 16 | ZM000166 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | ZM000090 | Pivot | Disponible | Voir la pièce |
| 18 | ZM000011 | Bague | Disponible | Voir la pièce |
| 18 | ZM000011 | Bague | Disponible | Voir la pièce |
| 18 | ZM000011 | Bague | Disponible | Voir la pièce |
| 18 | ZM000011 | Bague | Disponible | Voir la pièce |
| 19 | ZM000082 | Ressort | Disponible | Voir la pièce |
| 20 | ZM000298 | Protection en caoutchouc | Disponible | Voir la pièce |
| 20 | ZM000298 | Protection en caoutchouc | Disponible | Voir la pièce |
| 21 | ZM000176 | Plaquette right | Disponible | Voir la pièce |
| 22 | ZM000084 | Rallonge (levier) | Disponible | Voir la pièce |
| 23 | ZM000293 | Rallonge (levier) | Disponible | Voir la pièce |
| 24 | ZM000076 | Plaquette | Disponible | Voir la pièce |
| 25 | ZM000178 | Tole | Disponible | Voir la pièce |
| 26 | ZM000078 | Plaquette left | Disponible | Voir la pièce |
| 27 | ZM000077 | Ressort | Disponible | Voir la pièce |
| 28 | ZM000303 | Plaquette right | Disponible | Voir la pièce |
| 29 | ZM000186 | Levier | Disponible | Voir la pièce |
| 29 | ZM000186 | Levier | Disponible | Voir la pièce |
| 30 | ZM000187 | Levier | Disponible | Voir la pièce |
| 30 | ZM000187 | Levier | Disponible | Voir la pièce |
| 31 | ZM000083 | Interrupteur | Disponible | Voir la pièce |
| 32 | ZM000085 | Sélecteur | Disponible | Voir la pièce |
| 33 | ZM000087 | Cable | Disponible | Voir la pièce |
| 34 | ZM000177 | Plaquette left | Disponible | Voir la pièce |
| 35 | ZM000292 | Cable | Disponible | Voir la pièce |
| 36 | ZM000371 | Cable de phare | Disponible | Voir la pièce |
| 37 | ZM000300 | Pivot | Disponible | Voir la pièce |
| 38 | ZM000296 | Bloc | Disponible | Voir la pièce |
| 39 | ZM000372 | Cablage | Disponible | Voir la pièce |
