Vue Éclatée ARTIK 56
Retrouvez les pièces détachées, références et repères disponibles pour ARTIK 56.

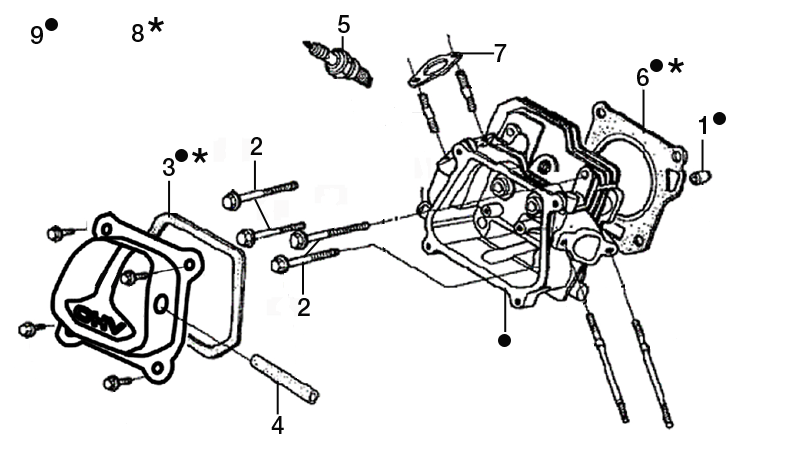

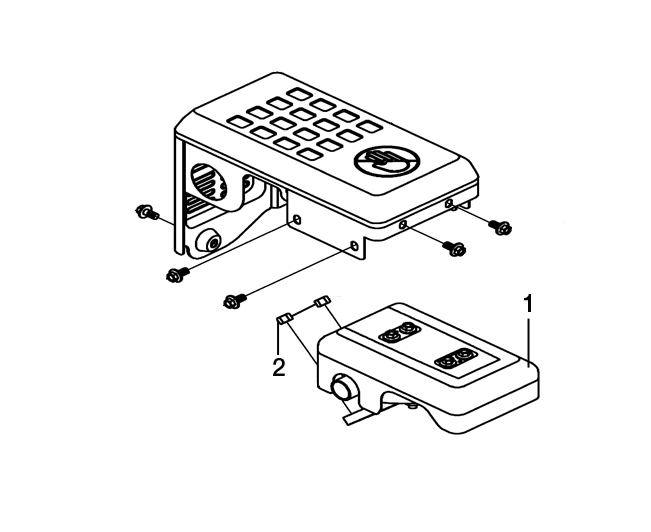

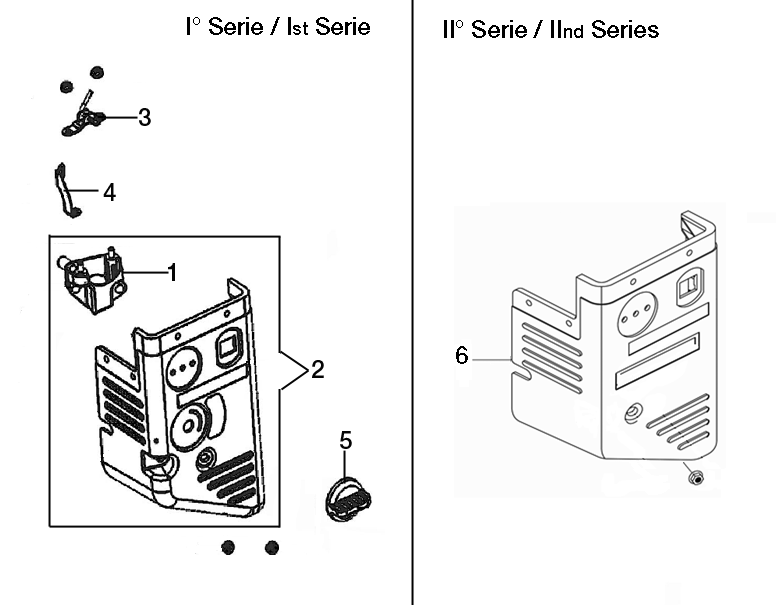

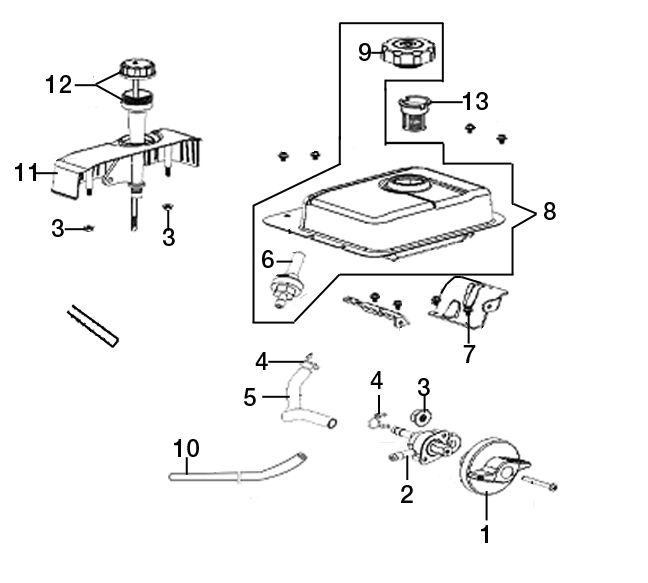

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150323 | Vis | Disponible | Voir la pièce |
| 2 | L66150323 | Vis | Disponible | Voir la pièce |
| 3 | L66150476 | Joint | Disponible | Voir la pièce |
| 4 | L66150477 | Tuyau | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150276 | Joint | Disponible | Voir la pièce |
| 7 | L66150309 | Joint | Disponible | Voir la pièce |
| 8 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66150598 | Tête cylindre | Disponible | Voir la pièce |

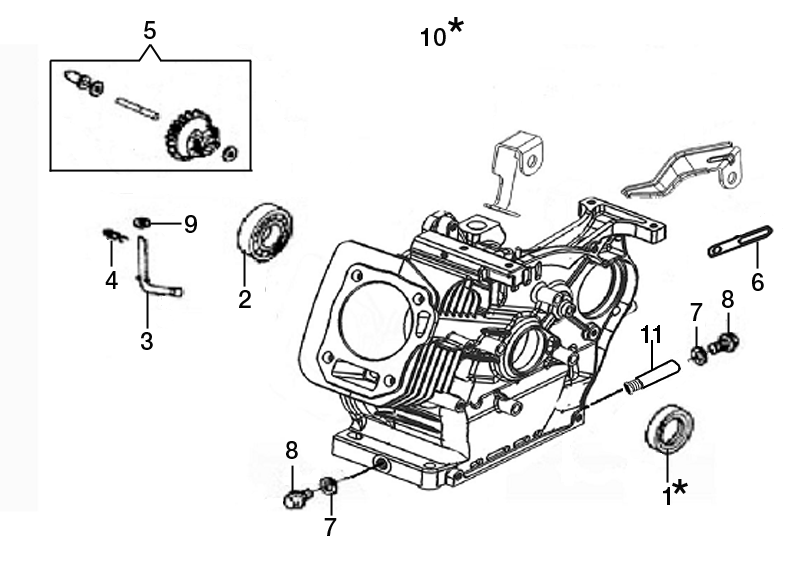

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150478 | Bague | Disponible | Voir la pièce |
| 2 | L66150355 | Roulement | Disponible | Voir la pièce |
| 3 | L66150302 | Axe | Disponible | Voir la pièce |
| 4 | L66150353 | Goupille | Disponible | Voir la pièce |
| 5 | L66150479 | Regulateur | Disponible | Voir la pièce |
| 6 | L66150480 | Cable | Disponible | Voir la pièce |
| 7 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150698 | Tuyau prolongation | Disponible | Voir la pièce |

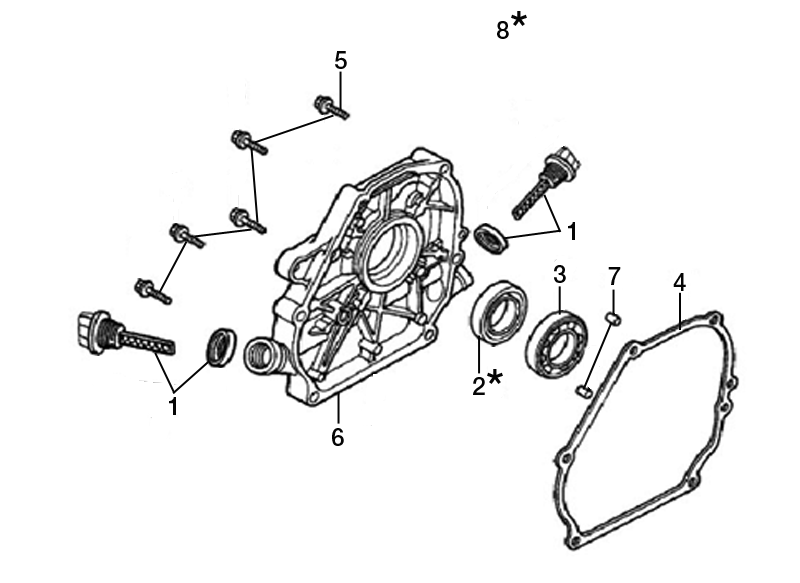

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150481 | Bague | Disponible | Voir la pièce |
| 3 | L66150355 | Roulement | Disponible | Voir la pièce |
| 4 | L66150274 | Joint | Disponible | Voir la pièce |
| 5 | L66150319 | Vis | Disponible | Voir la pièce |
| 6 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66150599 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150599 | Kit joints | Disponible | Voir la pièce |

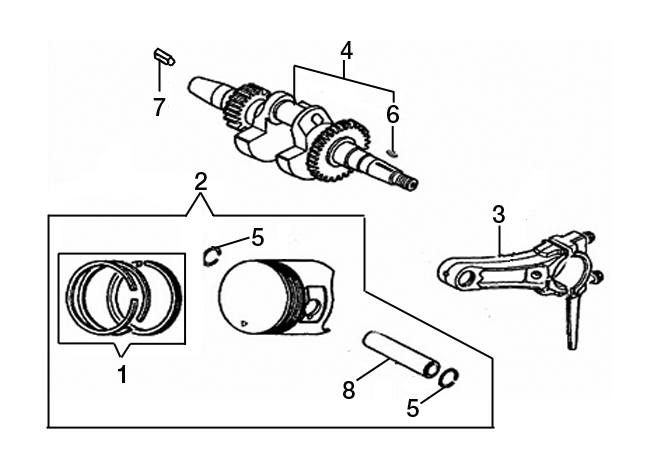

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150600 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 4 | L66150482 | Arbre | Disponible | Voir la pièce |
| 5 | L66150372 | Arret | Disponible | Voir la pièce |
| 5 | L66150372 | Arret | Disponible | Voir la pièce |
| 6 | L66150081 | Clavette | Disponible | Voir la pièce |
| 7 | L66150483 | Clavette | Disponible | Voir la pièce |
| 8 | L66150342 | Axe piston | Disponible | Voir la pièce |

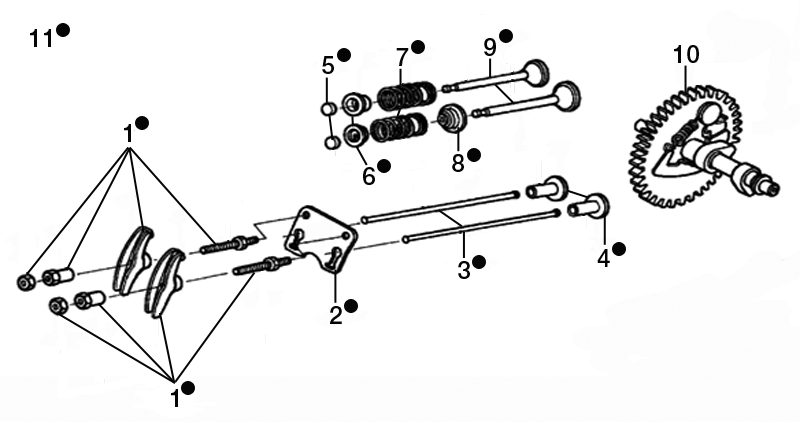

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 3 | L66150285 | Tige | Disponible | Voir la pièce |
| 4 | L66150286 | Guide | Disponible | Voir la pièce |
| 5 | L66150364 | Soupape | Disponible | Voir la pièce |
| 6 | L66150365 | Bague | Disponible | Voir la pièce |
| 7 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66150484 | Guide | Disponible | Voir la pièce |
| 9 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150598 | Tête cylindre | Disponible | Voir la pièce |

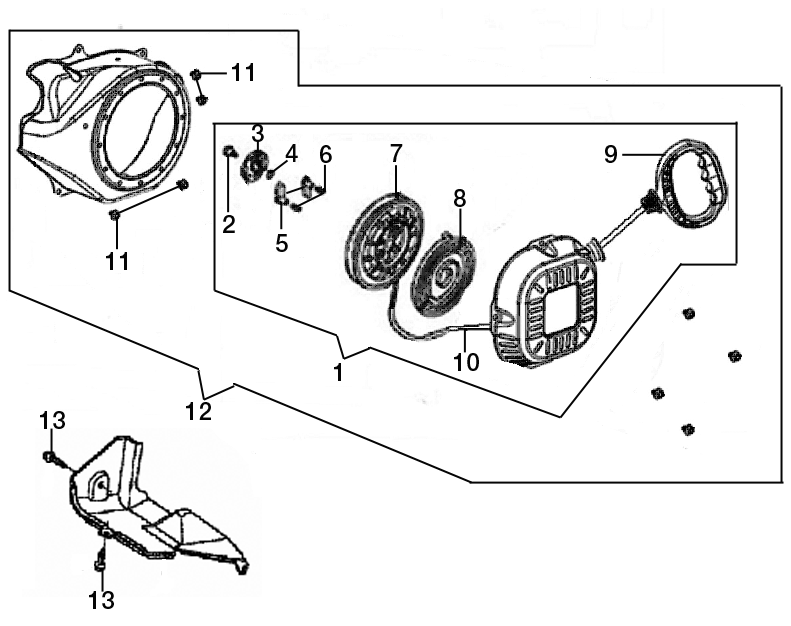

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150485 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150330 | Vis | Disponible | Voir la pièce |
| 3 | L66150331 | Entraineur | Disponible | Voir la pièce |
| 4 | L66150332 | Ressort | Disponible | Voir la pièce |
| 5 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 6 | L66150264 | Ressort | Disponible | Voir la pièce |
| 7 | L66150265 | Poulie | Disponible | Voir la pièce |
| 8 | L66150336 | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | L66150486 | Poignee | Disponible | Voir la pièce |
| 10 | L66150487 | Cordelette | Disponible | Voir la pièce |
| 11 | L66150322 | Vis | Disponible | Voir la pièce |
| 11 | L66150322 | Vis | Disponible | Voir la pièce |
| 12 | L66150488 | Groupe de démarrage | Disponible | Voir la pièce |
| 13 | L66150339 | Vis | Disponible | Voir la pièce |
| 13 | L66150339 | Vis | Disponible | Voir la pièce |

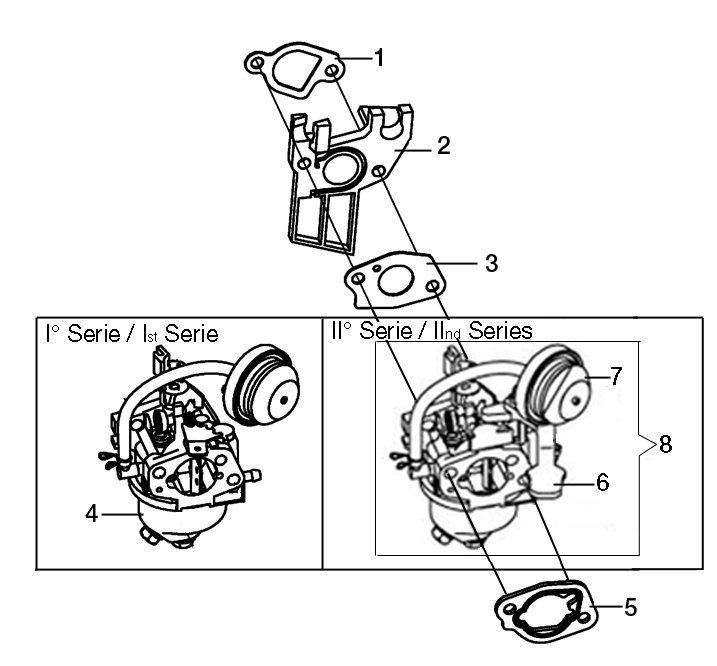

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150291 | Joint | Disponible | Voir la pièce |
| 2 | L66150293 | Bride termique | Disponible | Voir la pièce |
| 3 | L66150290 | Joint | Disponible | Voir la pièce |
| 4 | L66150703 | Carburateur | Disponible | Voir la pièce |
| 5 | L66150292 | Joint | Disponible | Voir la pièce |
| 6 | L66150697 | Levier aire | Disponible | Voir la pièce |
| 7 | L66150702 | Pompe | Disponible | Voir la pièce |
| 8 | L66150701 | Carburateur | Disponible | Voir la pièce |

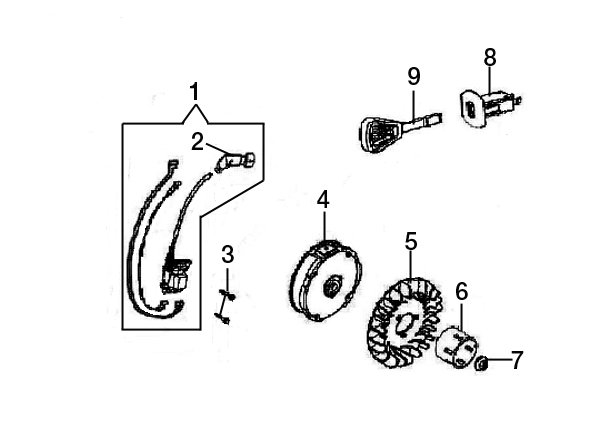

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150490 | Bobine | Disponible | Voir la pièce |
| 2 | L66150491 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150492 | Boite | Disponible | Voir la pièce |
| 9 | L66150493 | Interrupteur | Disponible | Voir la pièce |

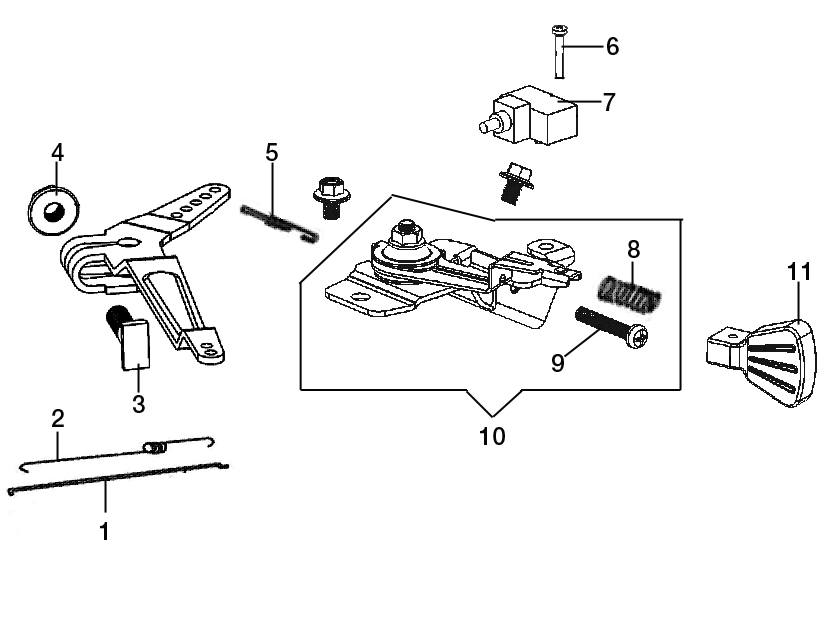

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150495 | Levier accelerateur | Disponible | Voir la pièce |
| 2 | L66150300 | Ressort | Disponible | Voir la pièce |
| 3 | L66150382 | Vis | Disponible | Voir la pièce |
| 4 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150496 | Ressort | Disponible | Voir la pièce |
| 6 | L66150240 | Vis | Disponible | Voir la pièce |
| 7 | L66150497 | Interrupteur (arret) | Disponible | Voir la pièce |
| 8 | L66150380 | Ressort | Disponible | Voir la pièce |
| 9 | L66150381 | Vis | Disponible | Voir la pièce |
| 10 | L66150498 | Levier complet | Disponible | Voir la pièce |
| 11 | L66150499 | Protection en caoutchouc | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150500 | Coude | Disponible | Voir la pièce |
| 2 | L66150501 | Kit filtre air | Disponible | Voir la pièce |
| 3 | L66150502 | Levier starter | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 5 | L66150504 | Pommeau | Disponible | Voir la pièce |
| 6 | L66150705 | Filtre aire | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150506 | Pot compl. | Disponible | Voir la pièce |
| 2 | 320000028R | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150507 | Poignée | Disponible | Voir la pièce |
| 2 | L66150508 | Interrupteur | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150509 | Clip | Disponible | Voir la pièce |
| 4 | L66150509 | Clip | Disponible | Voir la pièce |
| 5 | L66150510 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150295 | Raccord | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150601 | Reservoir complet | Disponible | Voir la pièce |
| 9 | L66150511 | Bouchon | Disponible | Voir la pièce |
| 10 | L66150515 | Tuyau | Disponible | Voir la pièce |
| 11 | L66150512 | Couverture | Disponible | Voir la pièce |
| 12 | L66150513 | Bouchon compl. | Disponible | Voir la pièce |
| 13 | L66150514 | Filtre | Disponible | Voir la pièce |

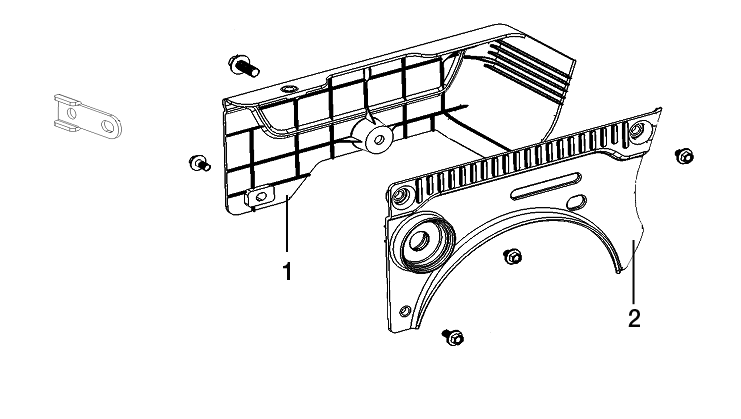

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150516 | Protection | Disponible | Voir la pièce |
| 2 | L66150517 | Protection | Disponible | Voir la pièce |

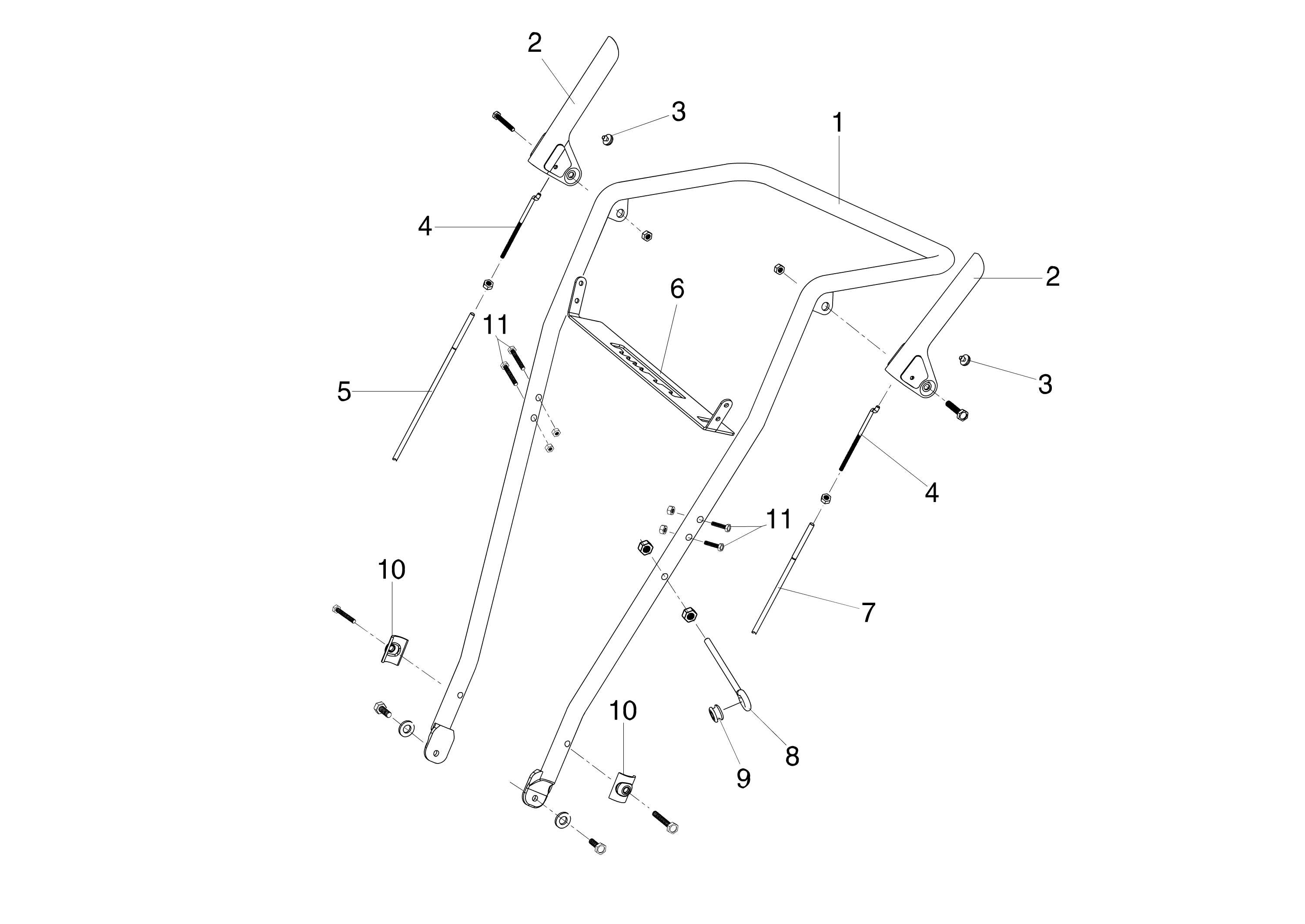

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000001 | Guidon | Disponible | Voir la pièce |
| 2 | ZM000002 | Levier | Disponible | Voir la pièce |
| 2 | ZM000002 | Levier | Disponible | Voir la pièce |
| 3 | ZM000003 | Bouchon | Disponible | Voir la pièce |
| 3 | ZM000003 | Bouchon | Disponible | Voir la pièce |
| 4 | ZM000004 | Tige de liaison leviers | Disponible | Voir la pièce |
| 4 | ZM000004 | Tige de liaison leviers | Disponible | Voir la pièce |
| 5 | ZM000005 | Câble traction | Disponible | Voir la pièce |
| 6 | ZM000171 | Plaquette | Disponible | Voir la pièce |
| 7 | ZM000007 | Gaine du type bowden | Disponible | Voir la pièce |
| 8 | ZM000173 | Support | Disponible | Voir la pièce |
| 9 | ZM000174 | Passetube | Disponible | Voir la pièce |
| 10 | ZM000172 | Bride | Disponible | Voir la pièce |
| 10 | ZM000172 | Bride | Disponible | Voir la pièce |
| 11 | ZM000006 | Boulon | Disponible | Voir la pièce |
| 11 | ZM000006 | Boulon | Disponible | Voir la pièce |

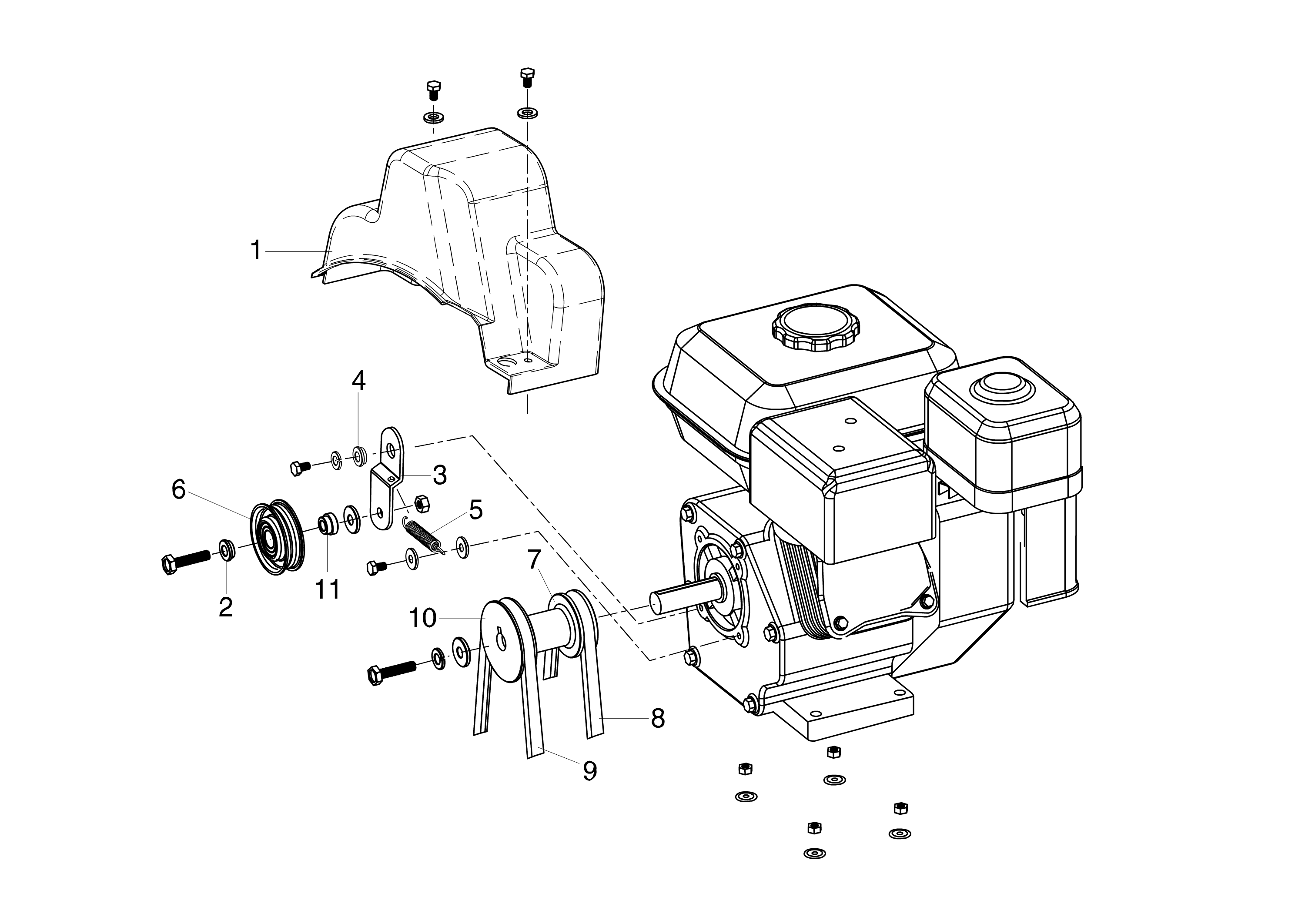

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000008 | Capot courroie | Disponible | Voir la pièce |
| 2 | ZM000377 | Bague | Disponible | Voir la pièce |
| 3 | ZM000010 | Support | Disponible | Voir la pièce |
| 4 | ZM000011 | Bague | Disponible | Voir la pièce |
| 5 | ZM000012 | Ressort | Disponible | Voir la pièce |
| 6 | ZM000013 | Poulie | Disponible | Voir la pièce |
| 7 | ZM000014 | Poulie | Disponible | Voir la pièce |
| 8 | ZM000015 | Courroie | Disponible | Voir la pièce |
| 9 | ZM000016 | Courroie v | Disponible | Voir la pièce |
| 10 | ZM000017 | Poulie | Disponible | Voir la pièce |
| 11 | ZM000378 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000018 | Levier | Disponible | Voir la pièce |
| 2 | ZM000019 | Etrier | Disponible | Voir la pièce |
| 3 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 3 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 3 | ZM000020 | Roulement | Disponible | Voir la pièce |
| 4 | ZM000021 | Arbre | Disponible | Voir la pièce |
| 5 | ZM000022 | Roue | Disponible | Voir la pièce |
| 6 | ZM000023 | Bague en caoutchouc | Disponible | Voir la pièce |
| 7 | ZM000024 | Flasque | Disponible | Voir la pièce |
| 7 | ZM000024 | Flasque | Disponible | Voir la pièce |
| 8 | ZM000025 | Vis | Disponible | Voir la pièce |
| 8 | ZM000025 | Vis | Disponible | Voir la pièce |
| 8 | ZM000025 | Vis | Disponible | Voir la pièce |
| 9 | ZM000026 | Poulie | Disponible | Voir la pièce |
| 9 | ZM000026 | Poulie | Disponible | Voir la pièce |
| 9 | ZM000026 | Poulie | Disponible | Voir la pièce |
| 10 | ZM000229 | Rondelle | Disponible | Voir la pièce |
| 11 | ZM000028 | Arbre | Disponible | Voir la pièce |
| 12 | ZM000029 | Volant | Disponible | Voir la pièce |
| 13 | ZM000030 | Ressort | Disponible | Voir la pièce |
| 14 | ZM000031 | Fourchette | Disponible | Voir la pièce |
| 15 | ZM000032 | Manchon | Disponible | Voir la pièce |
| 15 | ZM000032 | Manchon | Disponible | Voir la pièce |
| 16 | ZM000033 | Engrenage | Disponible | Voir la pièce |
| 17 | ZM000034 | Roue compl. | Disponible | Voir la pièce |
| 18 | ZM000189 | Etrier support | Disponible | Voir la pièce |
| 19 | ZM000193 | Bride (guidage) | Disponible | Voir la pièce |
| 20 | ZM000190 | Bride | Disponible | Voir la pièce |
| 21 | ZM000194 | Boite trasmission | Disponible | Voir la pièce |
| 22 | ZM000101 | Couvercle | Disponible | Voir la pièce |
| 23 | ZM000191 | Support | Disponible | Voir la pièce |
| 24 | ZM000195 | Support | Disponible | Voir la pièce |
| 25 | ZM000170 | Pommeau | Disponible | Voir la pièce |
| 26 | ZM000196 | Arbre | Disponible | Voir la pièce |
| 27 | ZM000192 | Tole | Disponible | Voir la pièce |
| 28 | ZM000382 | Roue compl. | Disponible | Voir la pièce |

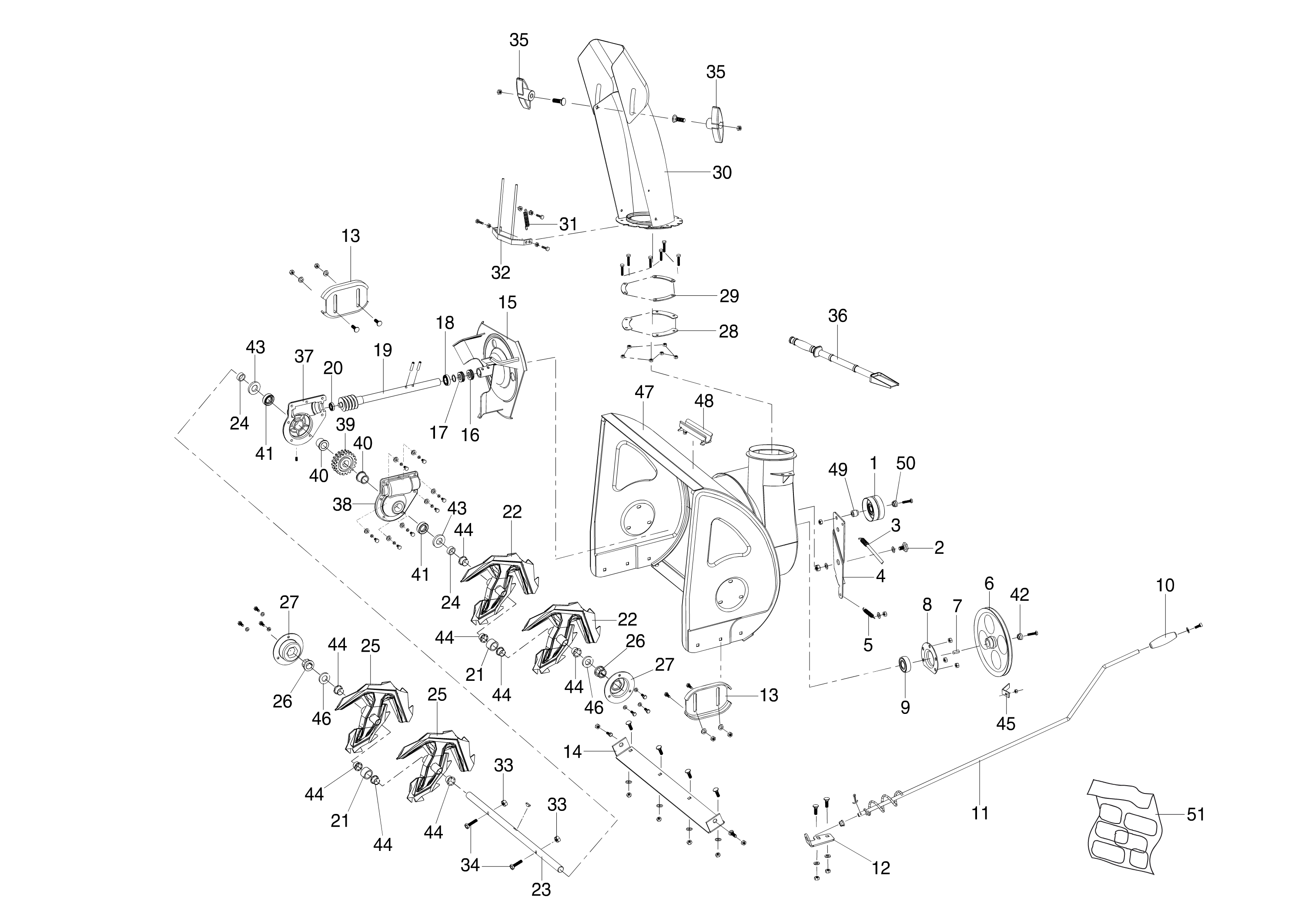

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | ZM000035 | Poulie | Disponible | Voir la pièce |
| 2 | ZM000036 | Boulon | Disponible | Voir la pièce |
| 3 | ZM000037 | Ressort | Disponible | Voir la pièce |
| 4 | ZM000038 | Plaque | Disponible | Voir la pièce |
| 5 | ZM000039 | Ressort | Disponible | Voir la pièce |
| 6 | ZM000040 | Poulie | Disponible | Voir la pièce |
| 7 | ZM000041 | Clavette | Disponible | Voir la pièce |
| 8 | ZM000042 | Couvercle | Disponible | Voir la pièce |
| 9 | ZM000043 | Roulement | Disponible | Voir la pièce |
| 10 | ZM000044 | Poignée | Disponible | Voir la pièce |
| 11 | ZM000045 | Tige | Disponible | Voir la pièce |
| 12 | ZM000046 | Plaque | Disponible | Voir la pièce |
| 13 | ZM000047 | Bloc de glissement | Disponible | Voir la pièce |
| 13 | ZM000047 | Bloc de glissement | Disponible | Voir la pièce |
| 14 | ZM000048 | Tole | Disponible | Voir la pièce |
| 15 | ZM000049R | Ventilateur | Disponible | Voir la pièce |
| 16 | ZM000050 | Joint d | Disponible | Voir la pièce |
| 17 | ZM000051 | Roulement | Disponible | Voir la pièce |
| 18 | ZM000052 | Roulement | Disponible | Voir la pièce |
| 19 | ZM000053 | Arbre | Disponible | Voir la pièce |
| 20 | ZM000054 | Roulement | Disponible | Voir la pièce |
| 21 | ZM000055 | Douille | Disponible | Voir la pièce |
| 21 | ZM000055 | Douille | Disponible | Voir la pièce |
| 22 | ZM000056R | Fraise dx | Disponible | Voir la pièce |
| 22 | ZM000056R | Fraise dx | Disponible | Voir la pièce |
| 23 | ZM000057 | Arbre | Disponible | Voir la pièce |
| 24 | ZM000058 | Douille | Disponible | Voir la pièce |
| 24 | ZM000058 | Douille | Disponible | Voir la pièce |
| 25 | ZM000059R | Fraise sx | Disponible | Voir la pièce |
| 25 | ZM000059R | Fraise sx | Disponible | Voir la pièce |
| 26 | ZM000060 | Bague | Disponible | Voir la pièce |
| 26 | ZM000060 | Bague | Disponible | Voir la pièce |
| 27 | ZM000061 | Couvercle | Disponible | Voir la pièce |
| 27 | ZM000061 | Couvercle | Disponible | Voir la pièce |
| 28 | ZM000062 | Plaquette | Disponible | Voir la pièce |
| 29 | ZM000063 | Plaquette | Disponible | Voir la pièce |
| 30 | ZM000064 | Goulotte d | Disponible | Voir la pièce |
| 31 | ZM000065 | Ressort | Disponible | Voir la pièce |
| 32 | ZM000066 | Etrier | Disponible | Voir la pièce |
| 33 | ZM000166 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 33 | ZM000166 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 34 | ZM000090 | Pivot | Disponible | Voir la pièce |
| 35 | ZM000218 | Pommeau | Disponible | Voir la pièce |
| 35 | ZM000218 | Pommeau | Disponible | Voir la pièce |
| 36 | ZM000168 | Pelle | Disponible | Voir la pièce |
| 37 | ZM000219 | Couvercle dx | Disponible | Voir la pièce |
| 38 | ZM000220 | Couvercle sx | Disponible | Voir la pièce |
| 39 | ZM000117R | Engrenage | Non reliée | |
| 40 | ZM000115 | Bague | Disponible | Voir la pièce |
| 40 | ZM000115 | Bague | Disponible | Voir la pièce |
| 41 | ZM000116 | Joint | Disponible | Voir la pièce |
| 41 | ZM000116 | Joint | Disponible | Voir la pièce |
| 42 | ZM000248 | Rondelle | Disponible | Voir la pièce |
| 43 | ZM000366 | Rondelle | Disponible | Voir la pièce |
| 43 | ZM000366 | Rondelle | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 44 | ZM000114 | Bouchon de protection | Disponible | Voir la pièce |
| 45 | ZM000221 | Bride (guidage) | Disponible | Voir la pièce |
| 46 | ZM000229 | Rondelle | Disponible | Voir la pièce |
| 46 | ZM000229 | Rondelle | Disponible | Voir la pièce |
| 47 | ZM000069 | Boite | Disponible | Voir la pièce |
| 48 | ZM000169 | Support pelle | Disponible | Voir la pièce |
| 49 | ZM000379 | Bague | Disponible | Voir la pièce |
| 50 | ZM000377 | Bague | Disponible | Voir la pièce |
| 51 | ZM000387 | Kit etiquettes | Disponible | Voir la pièce |
