Vue Éclatée ORION 1200
Retrouvez les pièces détachées, références et repères disponibles pour ORION 1200.

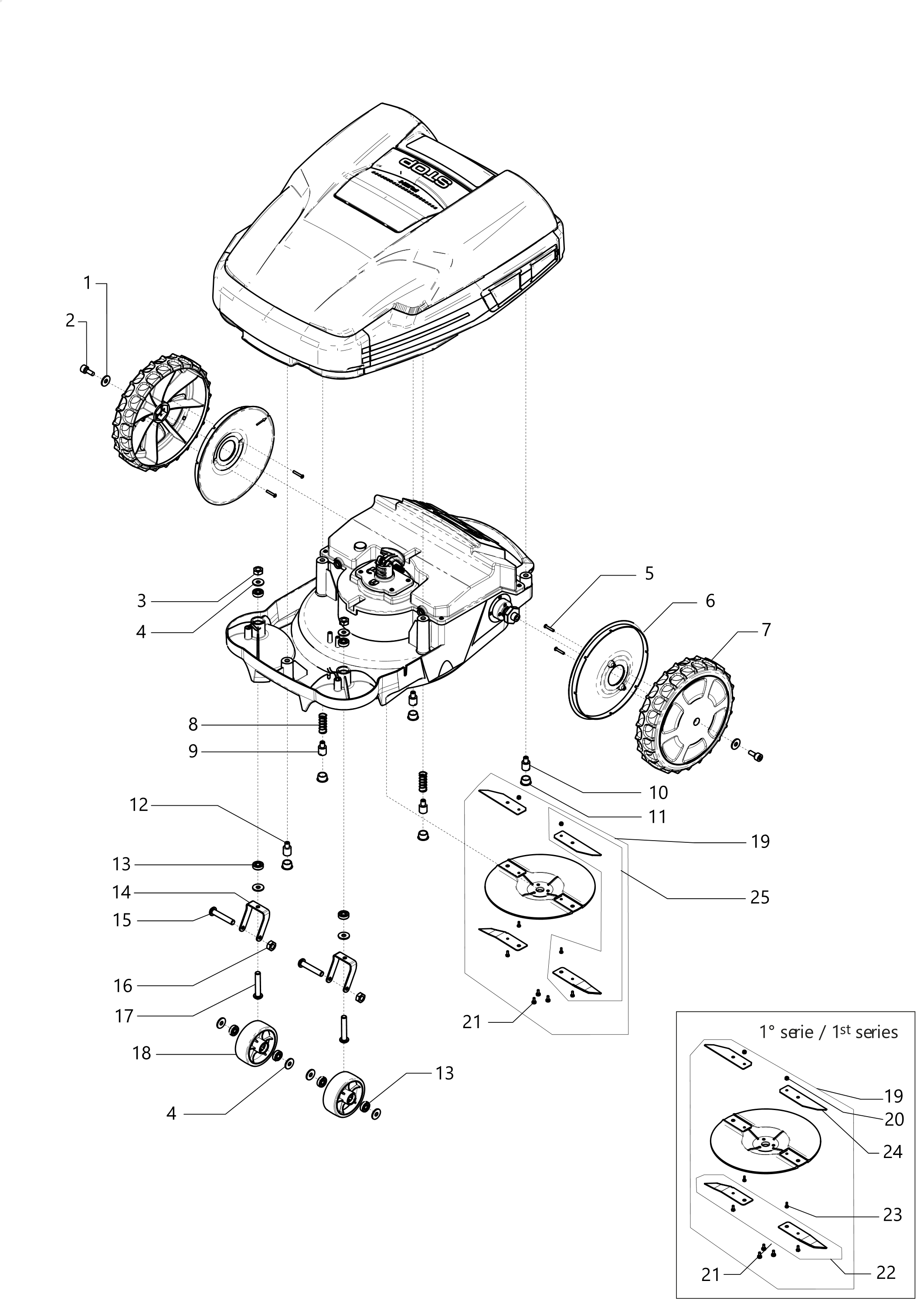

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK701493 | Rondelle | Disponible | Voir la pièce |
| 2 | AK705937 | Vis | Disponible | Voir la pièce |
| 3 | AK704536 | Ecrou | Disponible | Voir la pièce |
| 4 | AK700137 | Rondelle | Disponible | Voir la pièce |
| 4 | AK700137 | Rondelle | Disponible | Voir la pièce |
| 5 | AK510281 | Vis | Disponible | Voir la pièce |
| 6 | AK470895 | Couvercle | Disponible | Voir la pièce |
| 7 | AK47071834 | Roue motrice | Disponible | Voir la pièce |
| 8 | AK474686 | Ressort | Disponible | Voir la pièce |
| 9 | AK474565 | Manchon | Disponible | Voir la pièce |
| 10 | AK474676 | Manchon | Disponible | Voir la pièce |
| 11 | AK474116 | Bouchon | Disponible | Voir la pièce |
| 12 | AK474097 | Manchon | Disponible | Voir la pièce |
| 13 | AK474996 | Roulement | Disponible | Voir la pièce |
| 13 | AK474996 | Roulement | Disponible | Voir la pièce |
| 14 | AK47453130 | Fourchette | Disponible | Voir la pièce |
| 15 | AK700934 | Pivot | Disponible | Voir la pièce |
| 16 | AK700432 | Ecrou | Disponible | Voir la pièce |
| 17 | AK700493 | Vis | Disponible | Voir la pièce |
| 18 | AK47073401 | Roue avant | Disponible | Voir la pièce |
| 19 | AK127402 | Kit double lame+Porte-lame | Disponible | Voir la pièce |
| 19 | AK127402 | Kit double lame+Porte-lame | Disponible | Voir la pièce |
| 20 | AK705960 | Ecrou | Disponible | Voir la pièce |
| 21 | AK705958 | Vis | Disponible | Voir la pièce |
| 21 | AK705958 | Vis | Disponible | Voir la pièce |
| 22 | AK119573 | Kit lames | Disponible | Voir la pièce |
| 23 | AK705957 | Vis | Disponible | Voir la pièce |
| 24 | AK440434ET | Kit lames | Disponible | Voir la pièce |
| 25 | AK440434ET | Kit lames | Disponible | Voir la pièce |

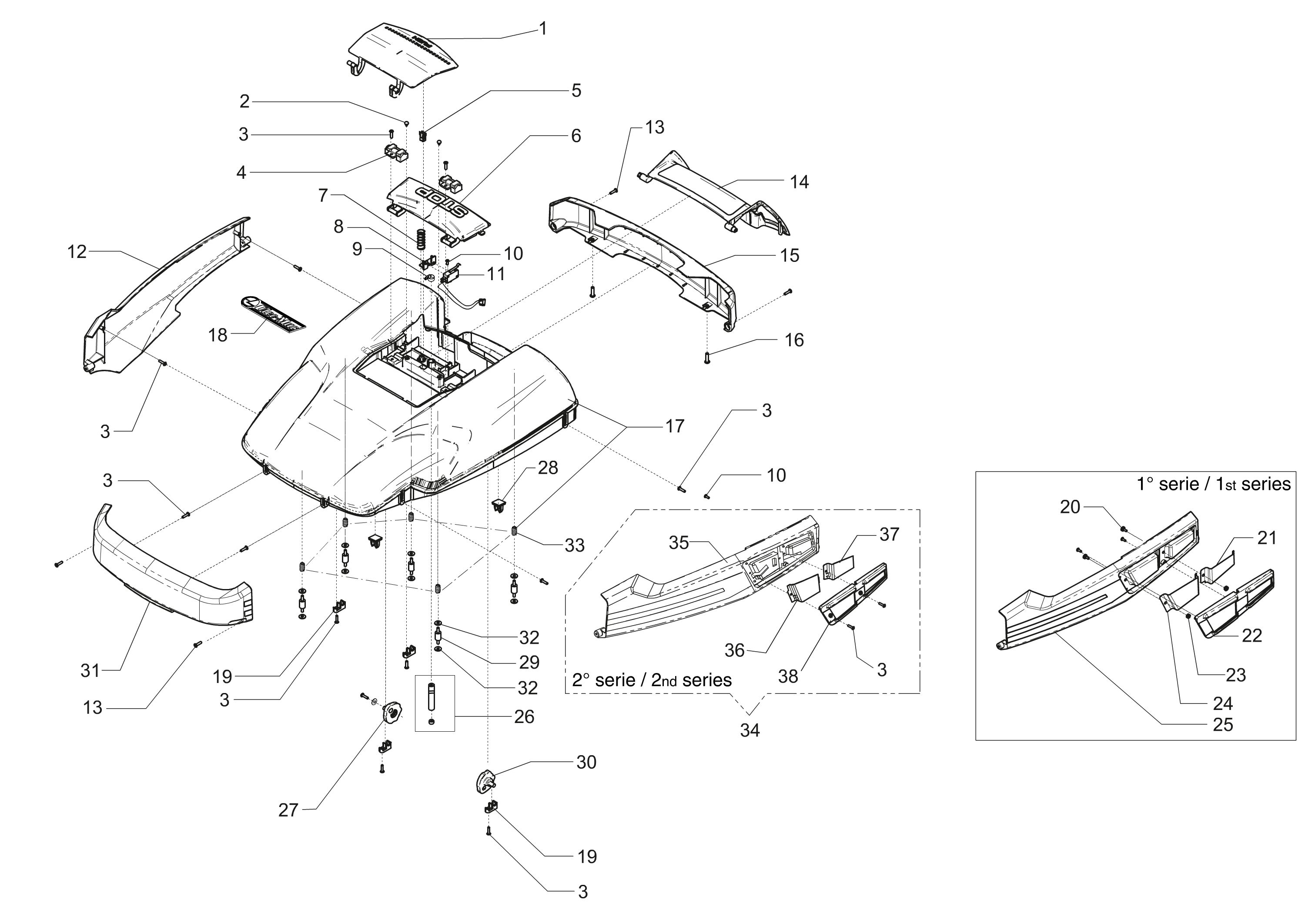

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK518482 | Vis | Disponible | Voir la pièce |
| 1 | AK518482 | Vis | Disponible | Voir la pièce |
| 1 | AK518482 | Vis | Disponible | Voir la pièce |
| 2 | AK493287 | Display | Disponible | Voir la pièce |
| 3 | AK47099001 | Collier | Disponible | Voir la pièce |
| 4 | AK510759 | Vis | Disponible | Voir la pièce |
| 5 | AK454889 | Carte electronique | Disponible | Voir la pièce |
| 6 | AK440440 | Capteur | Disponible | Voir la pièce |
| 6 | AK474412 | Capteur | Disponible | Voir la pièce |
| 7 | AK47422910 | Groupe moteur | Disponible | Voir la pièce |
| 8 | AK510281 | Vis | Disponible | Voir la pièce |
| 8 | AK510281 | Vis | Disponible | Voir la pièce |
| 9 | AK47088501 | Flasque | Disponible | Voir la pièce |
| 10 | AK705266 | Vis | Disponible | Voir la pièce |
| 11 | AK454186 | Vis | Disponible | Voir la pièce |
| 11 | AK454186 | Vis | Disponible | Voir la pièce |
| 11 | AK454186 | Vis | Disponible | Voir la pièce |
| 12 | AK470987 | Poignee | Disponible | Voir la pièce |
| 13 | AK505075 | Vis | Disponible | Voir la pièce |
| 13 | AK505075 | Vis | Disponible | Voir la pièce |
| 13 | AK505075 | Vis | Disponible | Voir la pièce |
| 14 | AK470871 | Couvercle | Disponible | Voir la pièce |
| 15 | AK470892 | Ressort | Disponible | Voir la pièce |
| 16 | AK474116 | Bouchon | Disponible | Voir la pièce |
| 17 | AK441556 | Carte electronique | Disponible | Voir la pièce |
| 18 | AK474187 | Fixation cable | Disponible | Voir la pièce |
| 19 | AK44104710 | Moteur électrique | Disponible | Voir la pièce |
| 20 | AK470896 | Support | Disponible | Voir la pièce |
| 21 | AK441550 | Cablage | Disponible | Voir la pièce |
| 22 | AK474287 | Entretoise | Disponible | Voir la pièce |
| 23 | 67010030 | Batterie | Disponible | Voir la pièce |
| 24 | AK441548 | Capteur | Disponible | Voir la pièce |
| 25 | AK456525 | Chassis inferieure | Disponible | Voir la pièce |
| 26 | AK474480 | Fixation cable | Disponible | Voir la pièce |
| 27 | AK474984 | Panneau | Disponible | Voir la pièce |
| 28 | AK47089301 | Arrêt | Disponible | Voir la pièce |
| 29 | AK456835 | Couvercle | Disponible | Voir la pièce |
| 30 | AK474222 | Soupape | Disponible | Voir la pièce |

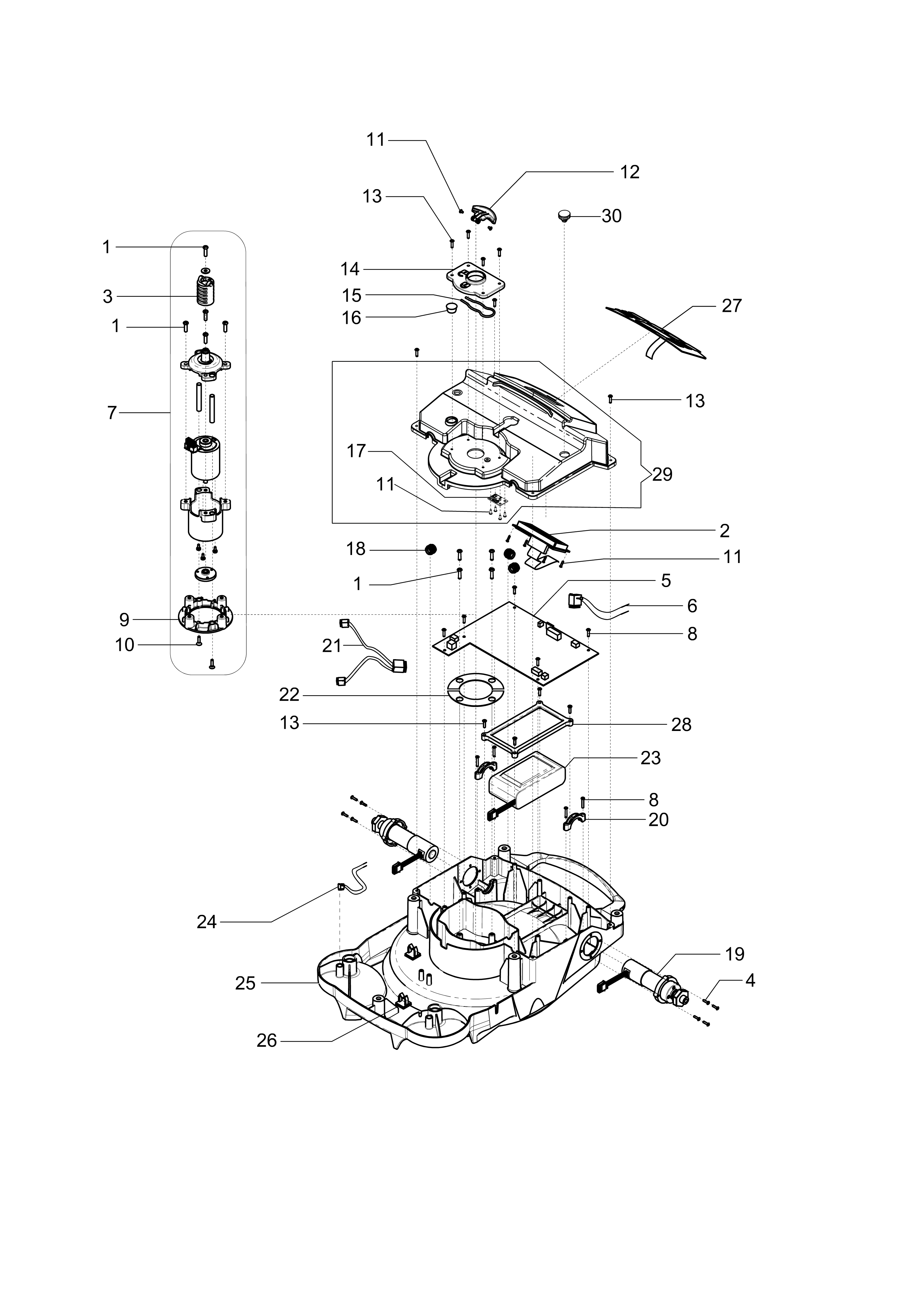

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK510759 | Vis | Disponible | Voir la pièce |
| 2 | AK47401234 | Couvercle | Disponible | Voir la pièce |
| 3 | AK518483 | Vis | Disponible | Voir la pièce |
| 4 | AK47093734 | Carter | Disponible | Voir la pièce |
| 5 | AK474407 | Micro-interrupteur | Disponible | Voir la pièce |
| 6 | AK470921 | Carte electronique | Disponible | Voir la pièce |
| 7 | AK47093801 | Interrupteur | Disponible | Voir la pièce |
| 8 | AK474118 | Ressort | Disponible | Voir la pièce |
| 9 | AK47408201 | Porte-ressort | Disponible | Voir la pièce |
| 10 | AK47484301 | Bouchon | Disponible | Voir la pièce |
| 11 | AK454765 | Kit câbles | Disponible | Voir la pièce |
| 12 | AK470922 | Transformateur | Disponible | Voir la pièce |
| 13 | AK441638 | Câble | Disponible | Voir la pièce |
| 14 | AK453959 | Vis | Disponible | Voir la pièce |
| 15 | AK474416 | Cablage | Disponible | Voir la pièce |
| 16 | AK47087801 | Support carte | Disponible | Voir la pièce |
| 17 | AK701441 | Ecrou | Disponible | Voir la pièce |
| 18 | AK440338 | Contact à ressort | Disponible | Voir la pièce |
| 19 | AK705959 | Vis | Disponible | Voir la pièce |
| 20 | AK45548634 | Jeu carter | Disponible | Voir la pièce |
| 21 | AK47408134 | Base | Disponible | Voir la pièce |
| 22 | AK119462 | Câble périphérique | Disponible | Voir la pièce |
| 23 | AK47087913 | Estrade | Disponible | Voir la pièce |
| 24 | 67010031 | Plaque (extension) | Disponible | Voir la pièce |
| 25 | AK119461R | Set piquets de jardin | Disponible | Voir la pièce |
| 26 | AK543554 | Vis | Disponible | Voir la pièce |
| 27 | AK47456913 | Plaquette | Disponible | Voir la pièce |
| 28 | AK119500 | Station de charge compl. | Disponible | Voir la pièce |
| 29 | AK45548634 | Jeu carter | Disponible | Voir la pièce |
| 30 | AK455164 | Fusee | Disponible | Voir la pièce |

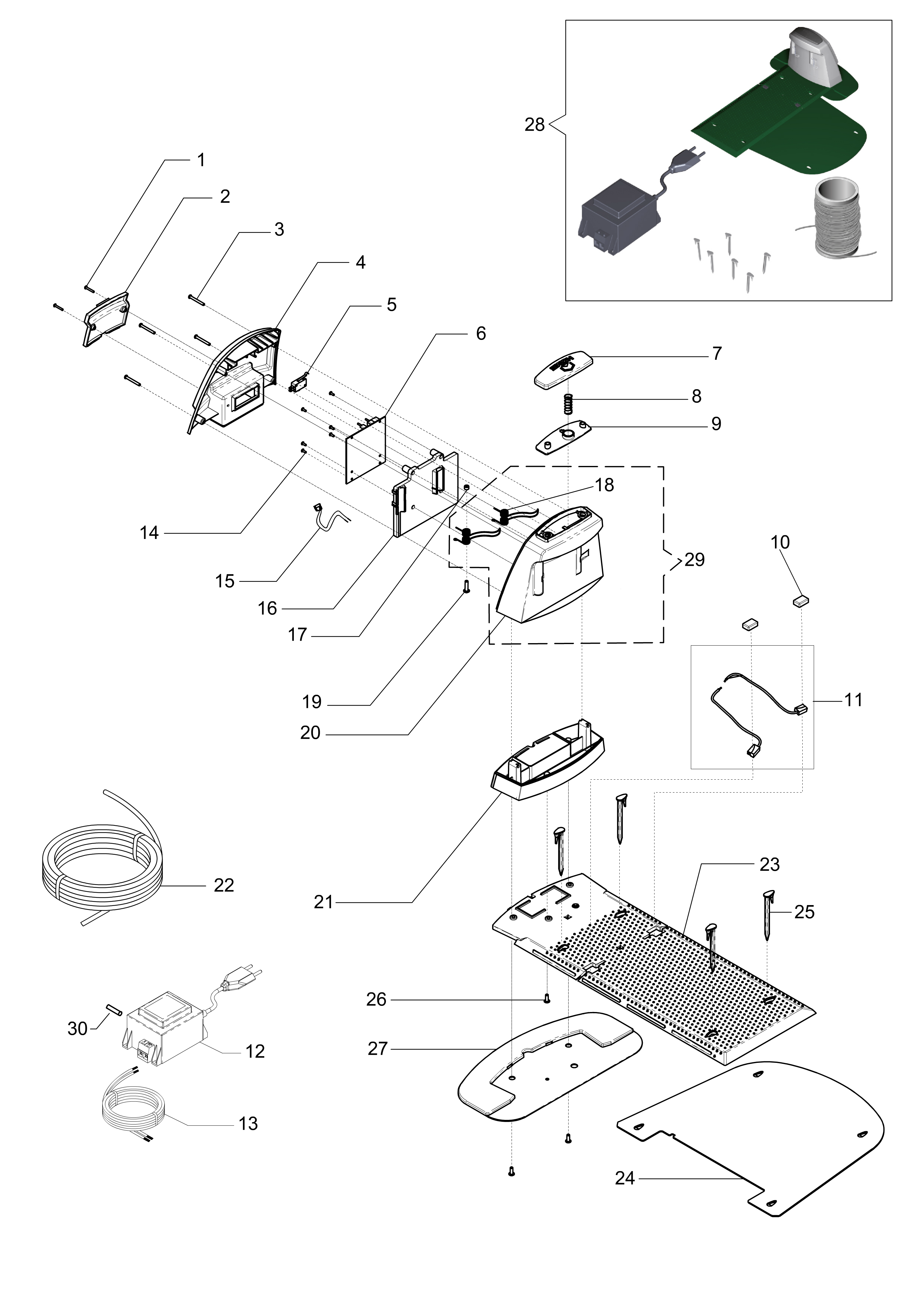

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK47489334 | Fermature | Disponible | Voir la pièce |
| 2 | AK474752 | Anneau ressort | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 4 | AK47410034 | Support | Disponible | Voir la pièce |
| 5 | AK470752 | Crochet | Disponible | Voir la pièce |
| 6 | AK47489402 | Interrupteur | Disponible | Voir la pièce |
| 7 | AK474118 | Ressort | Disponible | Voir la pièce |
| 8 | AK474083 | Arrêt | Disponible | Voir la pièce |
| 9 | AK474903 | Bande | Disponible | Voir la pièce |
| 10 | AK453959 | Vis | Disponible | Voir la pièce |
| 10 | AK453959 | Vis | Disponible | Voir la pièce |
| 11 | AK441293 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | AK47403301 | Pare-chocs | Disponible | Voir la pièce |
| 13 | AK510281 | Vis | Disponible | Voir la pièce |
| 13 | AK510281 | Vis | Disponible | Voir la pièce |
| 14 | AK474895 | Fermature | Disponible | Voir la pièce |
| 15 | AK47403201 | Pare-chocs | Disponible | Voir la pièce |
| 16 | AK518482 | Vis | Disponible | Voir la pièce |
| 17 | AK455157 | Chassis | Disponible | Voir la pièce |
| 18 | AK454855 | Decalque | Disponible | Voir la pièce |
| 19 | AK47408434 | Support | Disponible | Voir la pièce |
| 19 | AK47408434 | Support | Disponible | Voir la pièce |
| 20 | AK705959 | Vis | Disponible | Voir la pièce |
| 21 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 22 | AK47088801 | Plaquette | Disponible | Voir la pièce |
| 23 | AK701441 | Ecrou | Disponible | Voir la pièce |
| 24 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 25 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 26 | AK454764 | Support + magnet | Disponible | Voir la pièce |
| 27 | AK47490501 | Charniere | Disponible | Voir la pièce |
| 28 | AK474480 | Fixation cable | Disponible | Voir la pièce |
| 29 | AK474098 | Entretoise | Disponible | Voir la pièce |
| 30 | AK47489601 | Charniere | Disponible | Voir la pièce |
| 31 | AK47403101 | Pare-chocs | Disponible | Voir la pièce |
| 32 | AK700426 | Rondelle | Disponible | Voir la pièce |
| 32 | AK700426 | Rondelle | Disponible | Voir la pièce |
| 33 | AK474115 | Insert | Disponible | Voir la pièce |
| 34 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 35 | AK44117401 | Pare-chocs | Disponible | Voir la pièce |
| 36 | AK440618 | Contact (charge batterie) | Disponible | Voir la pièce |
| 37 | AK440617 | Contact (charge batterie) | Disponible | Voir la pièce |
| 38 | AK44117601 | Plaquette | Disponible | Voir la pièce |
