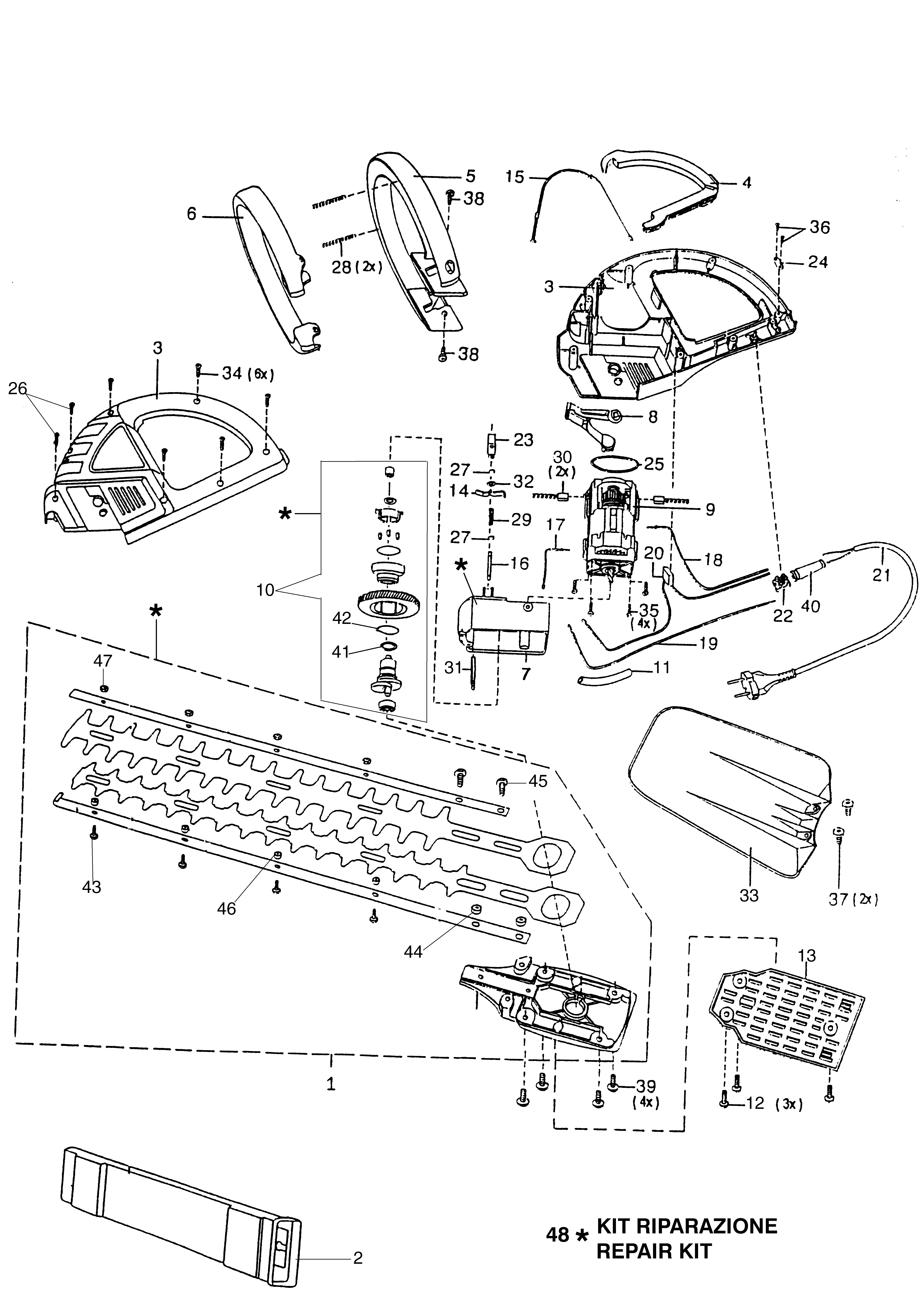

Vue Éclatée TS 42
Retrouvez les pièces détachées, références et repères disponibles pour TS 42.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K45490807 | Group lame | Disponible | Voir la pièce |
| 2 | K45490064 | Protection | Disponible | Voir la pièce |
| 3 | K45490059 | Poignee complete | Disponible | Voir la pièce |
| 3 | K45490059 | Poignee complete | Disponible | Voir la pièce |
| 4 | K45490060 | Levier | Disponible | Voir la pièce |
| 5 | K45490061 | Poignee | Disponible | Voir la pièce |
| 6 | K45490062 | Poignee | Disponible | Voir la pièce |
| 7 | K45490430 | Boite engrenage | Disponible | Voir la pièce |
| 8 | K45490063 | Levier | Disponible | Voir la pièce |
| 9 | K45490141 | Moteur électrique | Disponible | Voir la pièce |
| 10 | K45490829 | Pignon | Disponible | Voir la pièce |
| 11 | K27101051 | Tuyau | Disponible | Voir la pièce |
| 12 | K45490243 | Vis | Disponible | Voir la pièce |
| 13 | K45490074 | Plaquette | Disponible | Voir la pièce |
| 14 | K45490148 | Balancier | Disponible | Voir la pièce |
| 15 | K45490428 | Cable | Disponible | Voir la pièce |
| 16 | K45490425 | Pivot | Disponible | Voir la pièce |
| 17 | K45490150 | Cable | Disponible | Voir la pièce |
| 18 | K45490146 | Cable | Disponible | Voir la pièce |
| 19 | K45490147 | Cable | Disponible | Voir la pièce |
| 20 | K45490143 | Condensateur | Disponible | Voir la pièce |
| 21 | K45190102 | Cable | Disponible | Voir la pièce |
| 22 | K45490144 | Etau | Disponible | Voir la pièce |
| 23 | K45490142 | Interrupteur | Disponible | Voir la pièce |
| 24 | K45190013 | Bande | Disponible | Voir la pièce |
| 25 | K45490065 | Bague | Disponible | Voir la pièce |
| 26 | K45190205 | Vis | Disponible | Voir la pièce |
| 27 | K45490233 | Bague seeger | Disponible | Voir la pièce |
| 27 | K45490233 | Bague seeger | Disponible | Voir la pièce |
| 28 | K45690253 | Ressort | Disponible | Voir la pièce |
| 29 | K45490238 | Ressort | Disponible | Voir la pièce |
| 30 | K45190128 | Charbon | Disponible | Voir la pièce |
| 31 | K45490240 | Feutre | Disponible | Voir la pièce |
| 32 | K45490235 | Rondelle | Disponible | Voir la pièce |
| 33 | K45190011 | Protege main | Disponible | Voir la pièce |
| 34 | K45190204 | Vis | Disponible | Voir la pièce |
| 35 | K45490232 | Vis | Disponible | Voir la pièce |
| 36 | K45190228 | Vis | Disponible | Voir la pièce |
| 37 | K45190209 | Vis | Disponible | Voir la pièce |
| 38 | K45190210 | Vis | Disponible | Voir la pièce |
| 38 | K45190210 | Vis | Disponible | Voir la pièce |
| 39 | K45490241 | Vis | Disponible | Voir la pièce |
| 40 | K45190010 | Passe-cable | Disponible | Voir la pièce |
| 41 | K45490069 | Bague or | Disponible | Voir la pièce |
| 42 | K45490070 | Bague or | Disponible | Voir la pièce |
| 43 | K45490251 | Vis | Disponible | Voir la pièce |
| 44 | K45190405 | Entretoise | Disponible | Voir la pièce |
| 45 | K45690250 | Vis | Disponible | Voir la pièce |
| 46 | K45190407 | Entretoise | Disponible | Voir la pièce |
| 47 | K45190214 | Ecrou | Disponible | Voir la pièce |
| 48 | K45490868 | Mod.kit | Disponible | Voir la pièce |
| 48 | K45490868 | Mod.kit | Disponible | Voir la pièce |
| 48 | K45490868 | Mod.kit | Disponible | Voir la pièce |
| 48 | K45490868 | Mod.kit | Disponible | Voir la pièce |
