Vue Éclatée MHA 54 version 2009
Retrouvez les pièces détachées, références et repères disponibles pour MHA 54 version 2009.

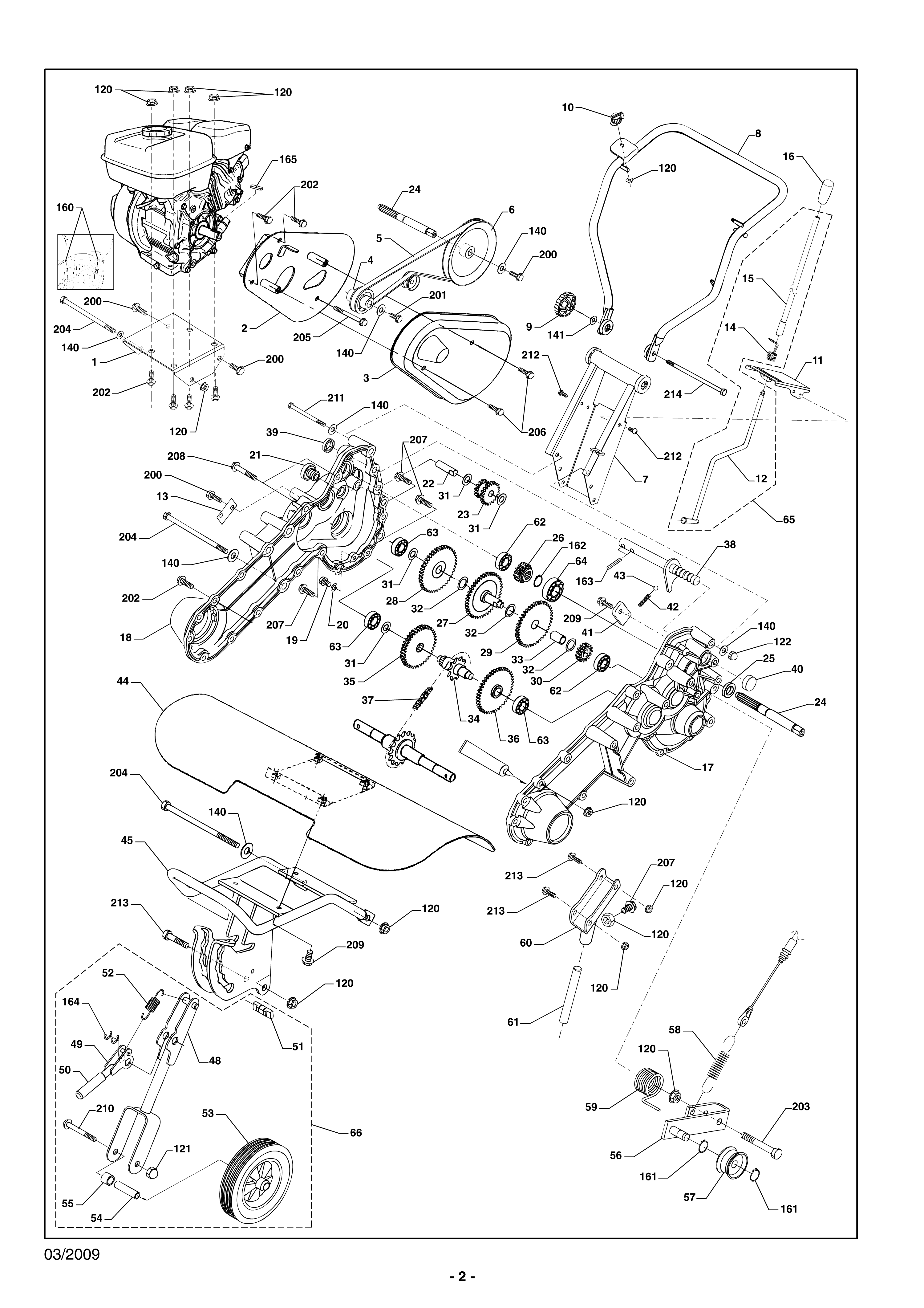

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002010345 | Châssis | Disponible | Voir la pièce |
| 2 | 0002010346 | Capot courroie | Disponible | Voir la pièce |
| 3 | 0002010349 | Capot orange | Non reliée | |
| 4 | 0002010341 | Poulie | Disponible | Voir la pièce |
| 5 | 0002010332 | Courroie | Non reliée | |
| 6 | 0002010342 | Poulie | Disponible | Voir la pièce |
| 7 | 0002010388 | Support guidon | Disponible | Voir la pièce |
| 8 | 0002010389 | Guidon | Disponible | Voir la pièce |
| 9 | 0002010047 | Molette | Non reliée | |
| 10 | 0002010055 | Switch | Disponible | Voir la pièce |
| 11 | 0002010400 | Grille vitesse | Disponible | Voir la pièce |
| 12 | 0002010398 | Levier | Non reliée | |
| 13 | 0002010397 | Plaque | Disponible | Voir la pièce |
| 14 | 0002010401 | Ressort | Disponible | Voir la pièce |
| 15 | 0002010399 | Levier vitesse | Disponible | Voir la pièce |
| 16 | 0002010040 | Poignée | Non reliée | |
| 17 | 0002010350 | Carter transmission | Non reliée | |
| 18 | 0002010351 | Carter transmission | Non reliée | |
| 19 | 0002010352 | Bouchon | Disponible | Voir la pièce |
| 20 | 0002010204 | Rondelle | Disponible | Voir la pièce |
| 21 | 0002010354 | Bouchon | Disponible | Voir la pièce |
| 22 | 0002010370 | Axe | Disponible | Voir la pièce |
| 23 | 0002010371 | Pignon | Disponible | Voir la pièce |
| 24 | 0002010355 | Axe | Disponible | Voir la pièce |
| 24 | 0002010355 | Axe | Disponible | Voir la pièce |
| 25 | 0002010357 | Bague | Non reliée | |
| 26 | 0002010356 | Pignon | Disponible | Voir la pièce |
| 27 | 0002010358 | Arbre pignon | Disponible | Voir la pièce |
| 28 | 0002010359 | Pignon | Disponible | Voir la pièce |
| 29 | 0002010360 | Pignon | Disponible | Voir la pièce |
| 30 | 0002010361 | Pignon | Disponible | Voir la pièce |
| 31 | 0002010362 | Rondelle | Disponible | Voir la pièce |
| 31 | 0002010362 | Rondelle | Disponible | Voir la pièce |
| 31 | 0002010362 | Rondelle | Disponible | Voir la pièce |
| 31 | 0002010362 | Rondelle | Disponible | Voir la pièce |
| 32 | 0002010363 | Rondelle | Disponible | Voir la pièce |
| 32 | 0002010363 | Rondelle | Disponible | Voir la pièce |
| 32 | 0002010363 | Rondelle | Disponible | Voir la pièce |
| 33 | 0002010364 | Entretoise | Disponible | Voir la pièce |
| 34 | 0002010366 | Pignon | Disponible | Voir la pièce |
| 35 | 0002010367 | Pignon | Disponible | Voir la pièce |
| 36 | 0002010368 | Pignon | Disponible | Voir la pièce |
| 37 | 0002010369 | Chaine | Disponible | Voir la pièce |
| 38 | 0002010377 | Fourchette | Disponible | Voir la pièce |
| 39 | 0002010002 | Bague | Non reliée | |
| 40 | 0002010088 | Bague | Non reliée | |
| 41 | 0002010300 | Plat | Disponible | Voir la pièce |
| 42 | 0002010378 | Ressort | Disponible | Voir la pièce |
| 43 | 0002010196 | Bille | Non reliée | |
| 44 | 0002010405 | Capot protection | Non reliée | |
| 45 | 0002010408 | Châssis | Non reliée | |
| 48 | 0002010380 | Support roue | Non reliée | |
| 49 | 0002010381 | Levier | Non reliée | |
| 50 | 0002010382 | Poignée | Disponible | Voir la pièce |
| 51 | 0002010383 | Axe | Disponible | Voir la pièce |
| 52 | 0002010384 | Ressort | Disponible | Voir la pièce |
| 53 | 0002010385 | Roue | Non reliée | |
| 54 | 0002010386 | Axe | Non reliée | |
| 55 | 0002010387 | Bague | Non reliée | |
| 56 | 0002010343 | Bras tendeur | Disponible | Voir la pièce |
| 57 | 0002010344 | Poulie tension | Non reliée | |
| 58 | 0002010042 | Ressort | Disponible | Voir la pièce |
| 59 | 0002010365 | Ressort | Disponible | Voir la pièce |
| 60 | 0002010409 | Support | Disponible | Voir la pièce |
| 61 | 0002010410 | Eperon | Disponible | Voir la pièce |
| 62 | 0306010009 | Roulement | Disponible | Voir la pièce |
| 62 | 0306010009 | Roulement | Disponible | Voir la pièce |
| 63 | 0002010217 | Roulement | Disponible | Voir la pièce |
| 63 | 0002010217 | Roulement | Disponible | Voir la pièce |
| 63 | 0002010217 | Roulement | Disponible | Voir la pièce |
| 64 | 0002010077 | Roulement | Disponible | Voir la pièce |
| 65 | 0002010420 | Ens. Levier vitesse | Non reliée | |
| 66 | 0002010421 | Roue avant cplte | Non reliée | |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 121 | 0300221001 | Ecrou | Disponible | Voir la pièce |
| 122 | 0300220801 | ECROU | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 140 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 141 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 160 | 0002010020 | Agrafe | Disponible | Voir la pièce |
| 161 | 0301070017 | Circlips | Non reliée | |
| 161 | 0301070017 | Circlips | Non reliée | |
| 162 | 0301070002 | Circlips | Disponible | Voir la pièce |
| 163 | 0301020013 | Goupille | Disponible | Voir la pièce |
| 164 | 0002010194 | Anneau | Non reliée | |
| 165 | 0301040010 | Clavette | Non reliée | |
| 200 | 0300010815 | VIS | Non reliée | |
| 200 | 0300010815 | VIS | Non reliée | |
| 200 | 0300010815 | VIS | Non reliée | |
| 200 | 0300010815 | VIS | Non reliée | |
| 201 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 202 | 0300010834 | VIS | Disponible | Voir la pièce |
| 202 | 0300010834 | VIS | Disponible | Voir la pièce |
| 202 | 0300010834 | VIS | Disponible | Voir la pièce |
| 203 | 0300010833 | VIS | Disponible | Voir la pièce |
| 204 | 0300010841 | Vis | Disponible | Voir la pièce |
| 204 | 0300010841 | Vis | Disponible | Voir la pièce |
| 204 | 0300010841 | Vis | Disponible | Voir la pièce |
| 205 | 0300010822 | Vis | Disponible | Voir la pièce |
| 206 | 0300010840 | Vis | Disponible | Voir la pièce |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 208 | 0300010842 | VIS | Disponible | Voir la pièce |
| 209 | 0300010609 | VIS | Disponible | Voir la pièce |
| 209 | 0300010609 | VIS | Disponible | Voir la pièce |
| 210 | 0300011020 | Vis | Disponible | Voir la pièce |
| 211 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 212 | 0300080609 | Vis | Disponible | Voir la pièce |
| 212 | 0300080609 | Vis | Disponible | Voir la pièce |
| 213 | 0300010818 | Vis | Non reliée | |
| 213 | 0300010818 | Vis | Non reliée | |
| 213 | 0300010818 | Vis | Non reliée | |
| 214 | 0300011025 | Vis | Disponible | Voir la pièce |

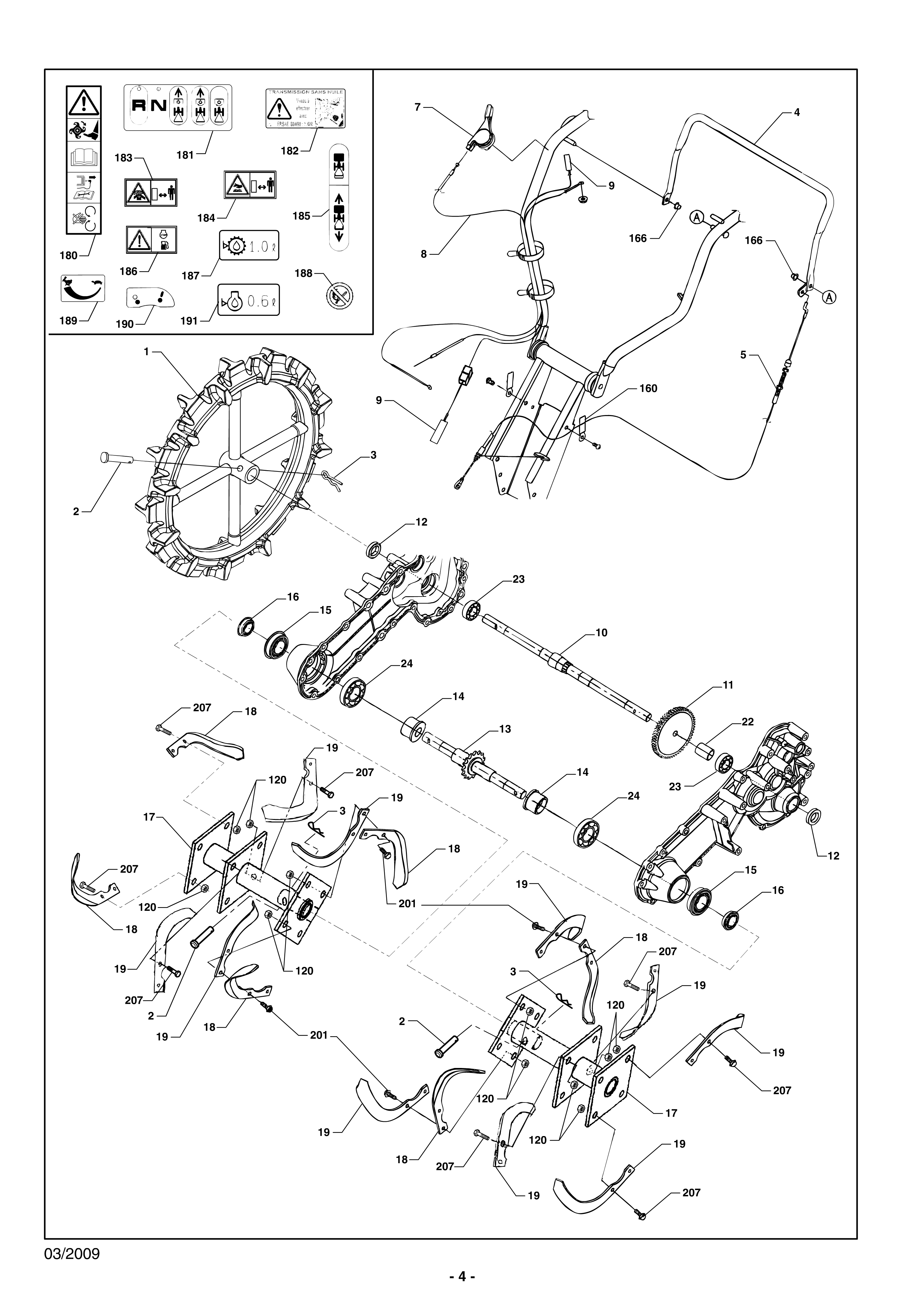

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002010379 | Roue | Non reliée | |
| 2 | 0302010040 | Goupille | Disponible | Voir la pièce |
| 2 | 0302010040 | Goupille | Disponible | Voir la pièce |
| 2 | 0302010040 | Goupille | Disponible | Voir la pièce |
| 3 | 0002010337 | Goupille | Non reliée | |
| 3 | 0002010337 | Goupille | Non reliée | |
| 3 | 0002010337 | Goupille | Non reliée | |
| 4 | 0002010393 | Poignée embr. | Non reliée | |
| 5 | 0002010394 | Câble embr. | Disponible | Voir la pièce |
| 7 | 0002010051 | Commande gaz | Non reliée | |
| 8 | 0002010338 | Câble de gaz | Disponible | Voir la pièce |
| 9 | 0002010396 | Connecteur | Disponible | Voir la pièce |
| 9 | 0002010396 | Connecteur | Disponible | Voir la pièce |
| 10 | 0002010373 | Arbre de roue | Disponible | Voir la pièce |
| 11 | 0002010374 | Pignon | Disponible | Voir la pièce |
| 12 | 0002010333 | Joint | Non reliée | |
| 12 | 0002010333 | Joint | Non reliée | |
| 13 | 0002010375 | Arbre d | Disponible | Voir la pièce |
| 14 | 0002010376 | Entretoise | Disponible | Voir la pièce |
| 14 | 0002010376 | Entretoise | Disponible | Voir la pièce |
| 15 | 0002010334 | Joint | Non reliée | |
| 15 | 0002010334 | Joint | Non reliée | |
| 16 | 0001000288 | Joint | Disponible | Voir la pièce |
| 16 | 0001000288 | Joint | Disponible | Voir la pièce |
| 17 | 0002010402 | Arbre d | Disponible | Voir la pièce |
| 17 | 0002010402 | Arbre d | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 18 | 0002010339 | Couteau gauche | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 19 | 0002010340 | Couteau droit | Disponible | Voir la pièce |
| 22 | 0002010395 | Entretoise | Disponible | Voir la pièce |
| 23 | 0306010026 | Roulement | Disponible | Voir la pièce |
| 23 | 0306010026 | Roulement | Disponible | Voir la pièce |
| 24 | 0306010027 | Roulement | Disponible | Voir la pièce |
| 24 | 0306010027 | Roulement | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 120 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 160 | 0002010020 | Agrafe | Disponible | Voir la pièce |
| 166 | 0001000286 | Enjoliveur | Disponible | Voir la pièce |
| 166 | 0001000286 | Enjoliveur | Disponible | Voir la pièce |
| 180 | 0002010019 | Autocollant Danger | Disponible | Voir la pièce |
| 181 | 0002010413 | Autocollant Levier de vitesse | Disponible | Voir la pièce |
| 182 | 0002010415 | Autocollant Transmission | Disponible | Voir la pièce |
| 183 | - | N | Non reliée | |
| 184 | - | N | Non reliée | |
| 185 | 0002010414 | Autocollant Commande embr. | Disponible | Voir la pièce |
| 186 | - | N | Non reliée | |
| 187 | 0503000066 | Autocollant Capacité trans. | Disponible | Voir la pièce |
| 188 | - | N | Non reliée | |
| 189 | 0002010411 | Autocollant Cde de gaz | Disponible | Voir la pièce |
| 190 | 0002010412 | Autocollant Coupe circuit | Disponible | Voir la pièce |
| 191 | 0503000067 | Autocollant Capacité huile moteur | Disponible | Voir la pièce |
| 201 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 201 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée | |
| 207 | 0300010816 | VIS | Non reliée |
