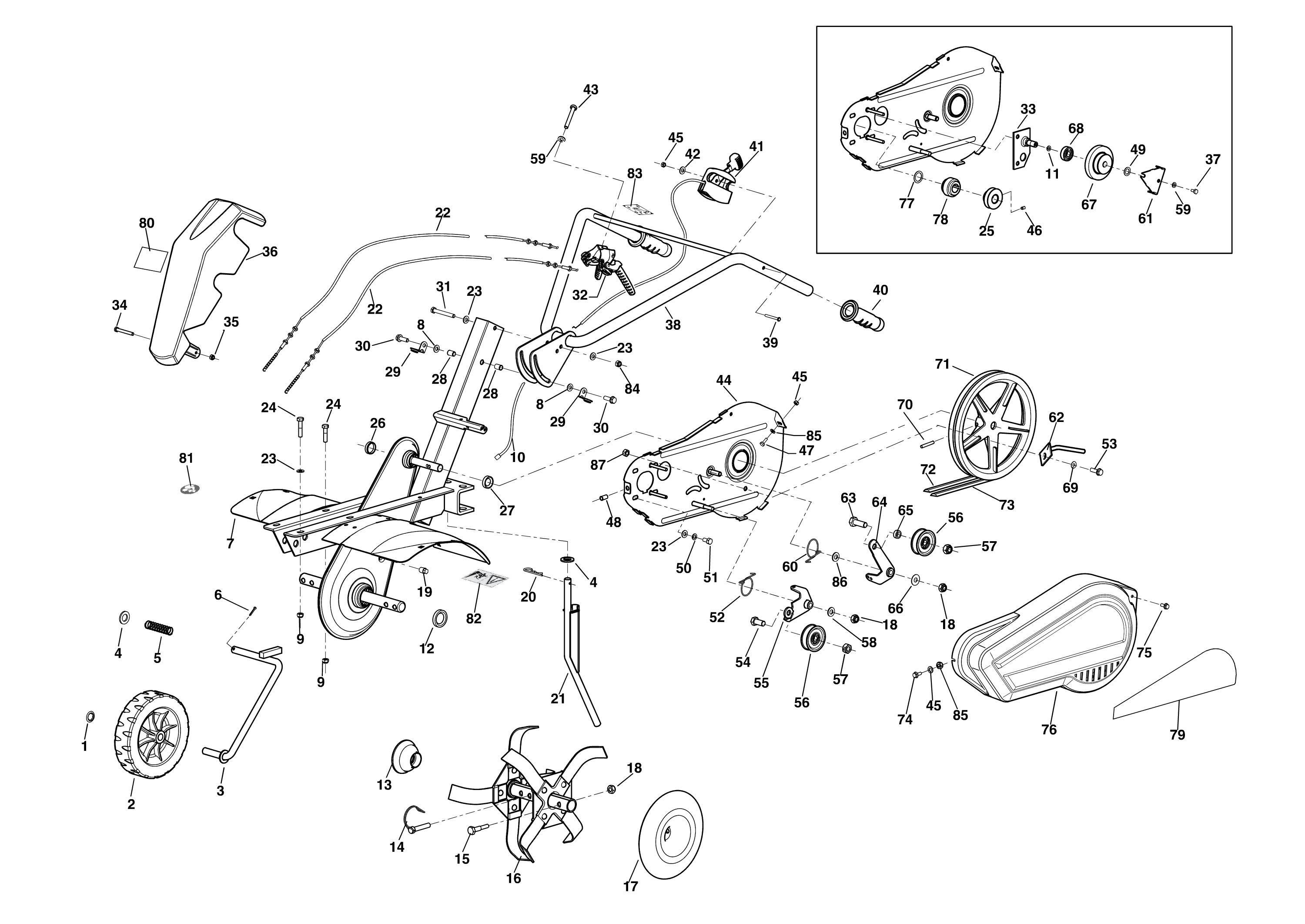

Vue Éclatée MH 150R - MH 150RX
Retrouvez les pièces détachées, références et repères disponibles pour MH 150R - MH 150RX.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3024050R | Bague | Disponible | Voir la pièce |
| 2 | 68670028R | Roue | Disponible | Voir la pièce |
| 3 | 68670029R | Support (roue) | Disponible | Voir la pièce |
| 4 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 4 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 5 | 68670030R | Ressort | Disponible | Voir la pièce |
| 6 | 3031025R | Goupille | Disponible | Voir la pièce |
| 7 | 68672004R | Châssis | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 9 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 9 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 10 | 68670040R | Tuyau | Disponible | Voir la pièce |
| 11 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3050046R | Bague | Disponible | Voir la pièce |
| 13 | YF1233106 | Protection | Disponible | Voir la pièce |
| 14 | YN5143250 | Axe piston | Disponible | Voir la pièce |
| 15 | N6344900 | Vis | Disponible | Voir la pièce |
| 16 | 68670032R | Jeu fraise à lame | Disponible | Voir la pièce |
| 16 | 68670033R | Jeu fraise à lame | Disponible | Voir la pièce |
| 17 | 68670034R | Disque cpl. | Disponible | Voir la pièce |
| 18 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 18 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 18 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 19 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 20 | N1054500 | Goupille | Disponible | Voir la pièce |
| 21 | 68670035R | Ergot complet | Disponible | Voir la pièce |
| 22 | 68690062R | Transmission | Disponible | Voir la pièce |
| 22 | 68690062R | Transmission | Disponible | Voir la pièce |
| 23 | 3916008R | Rondelle | Non reliée | |
| 23 | 3916008R | Rondelle | Non reliée | |
| 23 | 3916008R | Rondelle | Non reliée | |
| 23 | 3916008R | Rondelle | Non reliée | |
| 24 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | 3806076R | Vis | Disponible | Voir la pièce |
| 25 | YF1231607 | Poulie | Disponible | Voir la pièce |
| 26 | YN5269990 | Bouchon | Disponible | Voir la pièce |
| 27 | YN0205400 | Bague | Disponible | Voir la pièce |
| 28 | 3033038R | Insert | Disponible | Voir la pièce |
| 28 | 3033038R | Insert | Disponible | Voir la pièce |
| 29 | 68670036R | Plaque | Disponible | Voir la pièce |
| 29 | 68670036R | Plaque | Disponible | Voir la pièce |
| 30 | 3906065R | Vis | Disponible | Voir la pièce |
| 30 | 3906065R | Vis | Disponible | Voir la pièce |
| 31 | 3906080 | Vis | Disponible | Voir la pièce |
| 32 | 68670069R | Levier (double) | Disponible | Voir la pièce |
| 33 | YF1231644 | Plaquette | Disponible | Voir la pièce |
| 34 | 3906028R | Vis | Disponible | Voir la pièce |
| 35 | N1453000 | Ecrou | Disponible | Voir la pièce |
| 36 | 68670020R | Couverture | Disponible | Voir la pièce |
| 37 | 301000042R | Vis | Disponible | Voir la pièce |
| 38 | 68670037R | Mancheron | Disponible | Voir la pièce |
| 39 | 3901089R | Vis | Disponible | Voir la pièce |
| 39 | 3910028R | Vis | Disponible | Voir la pièce |
| 40 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 41 | 68670038R | Accelerateur | Disponible | Voir la pièce |
| 41 | 68670052R | Accelerateur | Disponible | Voir la pièce |
| 42 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 43 | 3901090R | Vis | Disponible | Voir la pièce |
| 44 | F1232163AR | Plaquette | Non reliée | |
| 45 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 45 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 45 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 46 | YN6195100 | Vis | Disponible | Voir la pièce |
| 47 | 3806035R | Vis | Disponible | Voir la pièce |
| 48 | YN0890600 | Rivet | Disponible | Voir la pièce |
| 49 | YN5001750 | Epaisseur | Disponible | Voir la pièce |
| 50 | 3819013R | Grower | Disponible | Voir la pièce |
| 51 | YN6243940 | Vis | Disponible | Voir la pièce |
| 52 | YF1231613 | Ressort | Disponible | Voir la pièce |
| 53 | 3906045R | Vis | Disponible | Voir la pièce |
| 54 | YN6370300 | Vis | Disponible | Voir la pièce |
| 55 | 68690030R | Levier galopin | Disponible | Voir la pièce |
| 56 | YF1231615 | Roulement | Non reliée | |
| 56 | YF1231615 | Roulement | Non reliée | |
| 57 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 57 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 58 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 59 | YN4357000 | Rondelle | Disponible | Voir la pièce |
| 59 | YN4357000 | Rondelle | Disponible | Voir la pièce |
| 60 | YF1231640 | Ressort | Disponible | Voir la pièce |
| 61 | YF1231646 | Plaquette | Disponible | Voir la pièce |
| 62 | F1440821A | Guide superieure | Disponible | Voir la pièce |
| 63 | YN6387950 | Vis | Disponible | Voir la pièce |
| 64 | 68670050R | Levier | Disponible | Voir la pièce |
| 65 | 68670051R | Entretoise | Disponible | Voir la pièce |
| 66 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 67 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 68 | YN1252350 | Roulement | Disponible | Voir la pièce |
| 69 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 70 | YN5129400 | Goupille | Disponible | Voir la pièce |
| 71 | 68670056AR | Poulie | Disponible | Voir la pièce |
| 72 | 68670044R | Courroie (vitesse arrière) | Non reliée | |
| 73 | YF1231609 | Courroie | Non reliée | |
| 74 | YN6222600 | Vis | Disponible | Voir la pièce |
| 75 | 3960076R | Vis | Disponible | Voir la pièce |
| 76 | 68670024ER | Capot | Disponible | Voir la pièce |
| 77 | YF1231648 | Entretoise | Disponible | Voir la pièce |
| 78 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 79 | 68670011R | Etiquette MH150R | Disponible | Voir la pièce |
| 79 | 68670012R | Etiquette MH150RX | Disponible | Voir la pièce |
| 80 | 68240067R | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 81 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 82 | F0015577 | Decalque (danger) | Disponible | Voir la pièce |
| 83 | 68670053R | Decalque | Disponible | Voir la pièce |
| 84 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 85 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 85 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 86 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 87 | 3914008R | Ecrou | Disponible | Voir la pièce |
