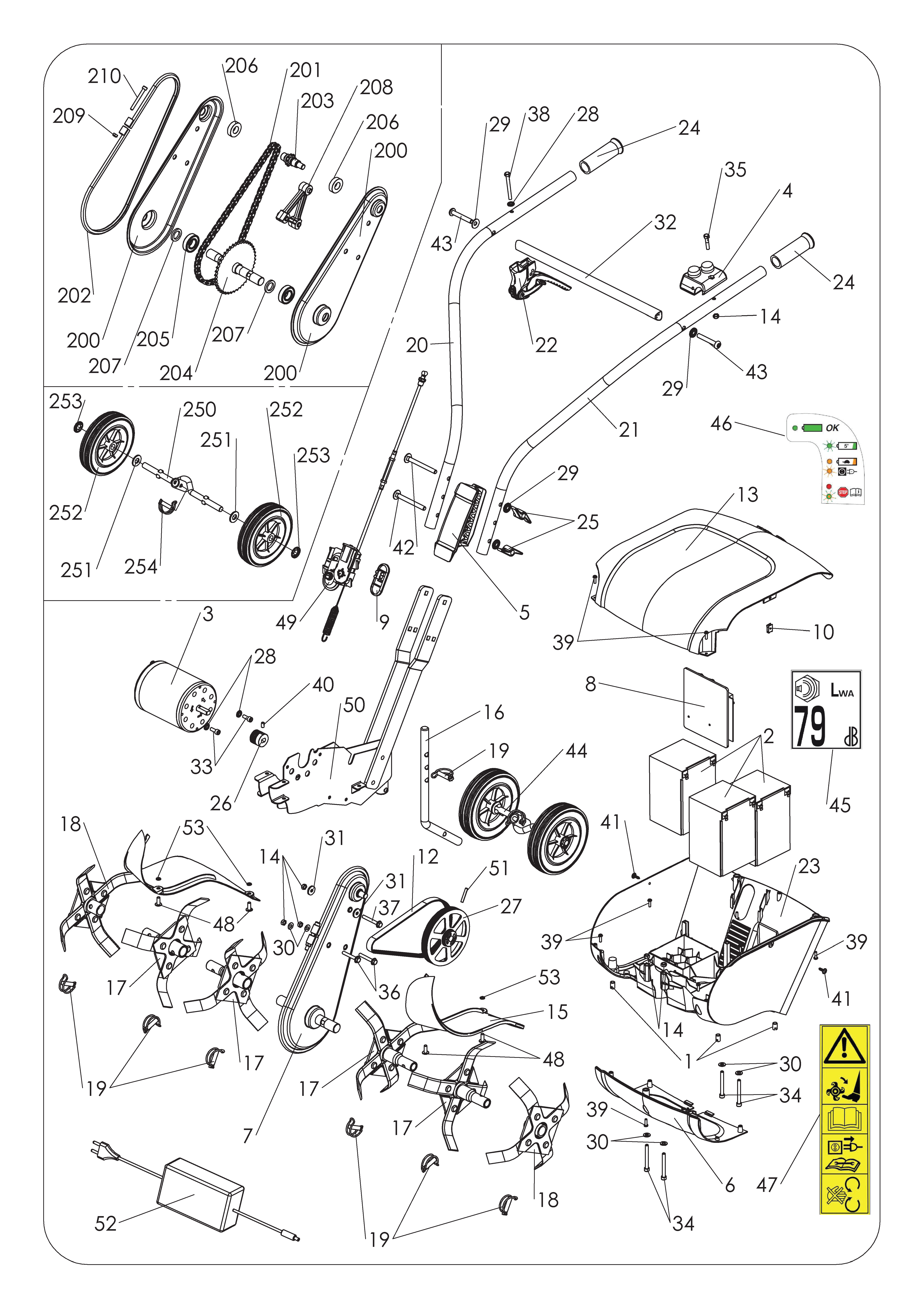

Vue Éclatée Tillence
Retrouvez les pièces détachées, références et repères disponibles pour Tillence.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300600605 | Insert | Disponible | Voir la pièce |
| 2 | 0350030001 | Batterie | Disponible | Voir la pièce |
| 3 | 0350050001 | Moteur | Disponible | Voir la pièce |
| 4 | 6501020011 | Boitier cde | Non reliée | |
| 5 | 0340060044 | Cache potence | Disponible | Voir la pièce |
| 6 | 0340060035 | Capot avant | Non reliée | |
| 7 | 6501020001 | Carter à jonc | Disponible | Voir la pièce |
| 8 | 0350040006 | Carte élec. | Disponible | Voir la pièce |
| 9 | 6501020012 | Clef | Disponible | Voir la pièce |
| 10 | 0301050001 | Clips | Non reliée | |
| 12 | 0306030059 | Courroie | Non reliée | |
| 13 | 0340060036 | Couvercle | Disponible | Voir la pièce |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 15 | 0340060043 | Ens. Tôle extension | Disponible | Voir la pièce |
| 16 | 6502000301 | Eperon | Disponible | Voir la pièce |
| 17 | 0320010017 | Fraise départ | Non reliée | |
| 17 | 0320010017 | Fraise départ | Non reliée | |
| 17 | 0320010017 | Fraise départ | Non reliée | |
| 17 | 0320010017 | Fraise départ | Non reliée | |
| 18 | 0320010018 | Fraise add. | Non reliée | |
| 18 | 0320010018 | Fraise add. | Non reliée | |
| 19 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 19 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 19 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 20 | 6502023602 | Guidon droit | Disponible | Voir la pièce |
| 21 | 6502023603 | Guidon gauche | Disponible | Voir la pièce |
| 22 | 0307010033 | Levier embr. | Non reliée | |
| 23 | 0340060037 | Corps | Disponible | Voir la pièce |
| 24 | 0341000038 | Poignée | Non reliée | |
| 24 | 0341000038 | Poignée | Non reliée | |
| 25 | 0300800004 | POIGNEE DE SERRAGE | Non reliée | |
| 26 | 0306060033 | Poulie moteur | Non reliée | |
| 27 | 0340000014 | Poulie trans. | Disponible | Voir la pièce |
| 28 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 28 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 29 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 29 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 29 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 30 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 30 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 30 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 31 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 31 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 32 | 6502023604 | Tube | Disponible | Voir la pièce |
| 33 | 0300020601 | VIS | Disponible | Voir la pièce |
| 34 | 0300020607 | VIS | Disponible | Voir la pièce |
| 34 | 0300020607 | VIS | Disponible | Voir la pièce |
| 35 | 0300010603 | Vis | Disponible | Voir la pièce |
| 36 | 0300010611 | Vis | Disponible | Voir la pièce |
| 37 | 0300010619 | Vis | Disponible | Voir la pièce |
| 38 | 0300010606 | VIS | Disponible | Voir la pièce |
| 39 | 0300120401 | Vis | Disponible | Voir la pièce |
| 39 | 0300120401 | Vis | Disponible | Voir la pièce |
| 39 | 0300120401 | Vis | Disponible | Voir la pièce |
| 39 | 0300120401 | Vis | Disponible | Voir la pièce |
| 40 | 0300040603 | Vis | Disponible | Voir la pièce |
| 41 | 0300080405 | VIS TOLE | Non reliée | |
| 41 | 0300080405 | VIS TOLE | Non reliée | |
| 42 | 0300080802 | Vis | Disponible | Voir la pièce |
| 43 | 0300100802 | Vis | Disponible | Voir la pièce |
| 43 | 0300100802 | Vis | Disponible | Voir la pièce |
| 44 | 6001000002 | Roue | Non reliée | |
| 45 | 0503000075 | Etiquette Bruit | Disponible | Voir la pièce |
| 46 | 0503000085 | Etiquette Tillence | Disponible | Voir la pièce |
| 47 | 0503000070 | Etiquette Sécurité | Disponible | Voir la pièce |
| 48 | 0300100601 | VIS | Disponible | Voir la pièce |
| 48 | 0300100601 | VIS | Disponible | Voir la pièce |
| 49 | 6501020010 | Boitier embr. | Non reliée | |
| 50 | 6502021201 | Chassis | Disponible | Voir la pièce |
| 51 | 0301020003 | Goupille | Disponible | Voir la pièce |
| 52 | 0350060001 | Chargeur | Disponible | Voir la pièce |
| 53 | 0300470601 | Rondelle | Non reliée | |
| 53 | 0300470601 | Rondelle | Non reliée | |
| 200 | 6002010306 | Joue | Disponible | Voir la pièce |
| 200 | 6002010306 | Joue | Disponible | Voir la pièce |
| 200 | 6002010306 | Joue | Disponible | Voir la pièce |
| 201 | 0306020010 | Chaine | Disponible | Voir la pièce |
| 202 | 6002013605 | Jonc | Disponible | Voir la pièce |
| 203 | 0306050046 | Arbre 9 Dts | Disponible | Voir la pièce |
| 204 | 0306050009 | Arbre | Disponible | Voir la pièce |
| 205 | 0306010007 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010006 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010006 | Roulement | Disponible | Voir la pièce |
| 207 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 207 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 208 | 0341000002 | Entretoise | Non reliée | |
| 209 | 0300210602 | ECROU FREIN | Non reliée | |
| 210 | 0300020607 | VIS | Disponible | Voir la pièce |
| 250 | 6002010311 | Support roue | Disponible | Voir la pièce |
| 251 | 0300401201 | RONDELLE PLATE | Non reliée | |
| 251 | 0300401201 | RONDELLE PLATE | Non reliée | |
| 252 | 0309000032 | Roue | Non reliée | |
| 252 | 0309000032 | Roue | Non reliée | |
| 253 | 0300461201 | Rondelle | Disponible | Voir la pièce |
| 253 | 0300461201 | Rondelle | Disponible | Voir la pièce |
| 254 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
