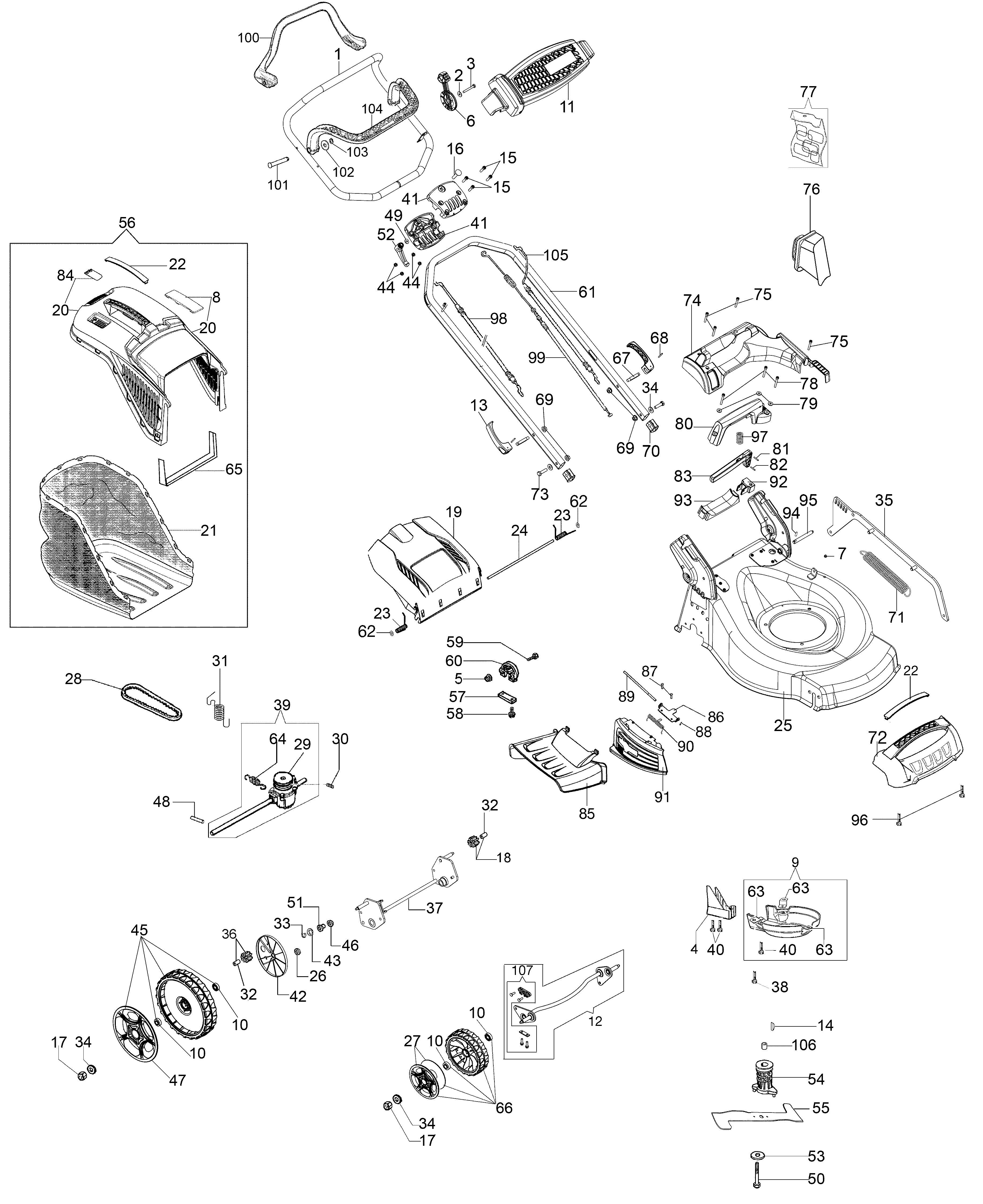

Vue Éclatée G 53 TBX ALLROAD EXA 4
Retrouvez les pièces détachées, références et repères disponibles pour G 53 TBX ALLROAD EXA 4.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66070528R | Guidon superieur | Disponible | Voir la pièce |
| 2 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 3 | 3910019R | Vis | Non reliée | |
| 4 | 66071090 | Poulie (moteur) | Non reliée | |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070341AR | Levier accelerateur | Disponible | Voir la pièce |
| 7 | 3033050R | Insert | Disponible | Voir la pièce |
| 8 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 9 | 66070233A | Kit protection | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66070513R | Tableau de bord | Disponible | Voir la pièce |
| 12 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 13 | 66070509R | Poignee | Disponible | Voir la pièce |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 3801026R | Pivot | Disponible | Voir la pièce |
| 15 | 3801026R | Pivot | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110754R | Fermature | Disponible | Voir la pièce |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 21 | 66070875R | Bac | Disponible | Voir la pièce |
| 22 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 22 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 24 | 66070532R | Goujon | Non reliée | |
| 25 | 66070564AR | Chassis | Disponible | Voir la pièce |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66070727R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 3047000R | Courroie | Disponible | Voir la pièce |
| 28 | 3047025R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3022020R | Goupille | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Non reliée | |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66070559R | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070549BR | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Non reliée | |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 41 | 66070511R | Support | Disponible | Voir la pièce |
| 41 | 66070511R | Support | Disponible | Voir la pièce |
| 42 | 66070469R | Enjoliveur | Non reliée | |
| 42 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 43 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 44 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 44 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 45 | 66060526 | Kit roue | Disponible | Voir la pièce |
| 45 | 66070729 | Roue compl. | Disponible | Voir la pièce |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66070574R | Enjoliveur | Disponible | Voir la pièce |
| 47 | 66070726R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 3918032R | Rondelle | Disponible | Voir la pièce |
| 50 | 3906162R | Vis | Non reliée | |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66070623R | Poignee | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66070440R | Lame mulching | Non reliée | |
| 56 | 66070904 | Groupe sac | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 66070530R | Guidon inferieur | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 64 | 66070980R | Ressort | Non reliée | |
| 65 | 66070133R | Support | Disponible | Voir la pièce |
| 66 | 66070730 | Kit roue | Disponible | Voir la pièce |
| 67 | 66070531R | Pivot | Disponible | Voir la pièce |
| 68 | 3022034R | Goupille | Disponible | Voir la pièce |
| 69 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 69 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 70 | 66070525R | Bouchon | Disponible | Voir la pièce |
| 71 | 66060043R | Ressort | Non reliée | |
| 72 | 66070488R | Protection | Disponible | Voir la pièce |
| 73 | 3806074R | Vis | Disponible | Voir la pièce |
| 74 | 66070538R | Couverture | Disponible | Voir la pièce |
| 75 | 093000146 | Vis | Disponible | Voir la pièce |
| 75 | 093000146 | Vis | Disponible | Voir la pièce |
| 76 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 77 | 66070628A | Kit etiquettes | Disponible | Voir la pièce |
| 78 | 3933063R | Vis | Disponible | Voir la pièce |
| 79 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 80 | 66070533R | Poignee | Disponible | Voir la pièce |
| 81 | 3022033R | Goupille | Disponible | Voir la pièce |
| 82 | 3022033R | Goupille | Disponible | Voir la pièce |
| 83 | 66070534R | Levier | Disponible | Voir la pièce |
| 84 | 66070521R | Fermature | Disponible | Voir la pièce |
| 85 | 66070479R | Deflecteur | Non reliée | |
| 86 | 66070804R | Support | Disponible | Voir la pièce |
| 87 | 3032018R | Rivet | Disponible | Voir la pièce |
| 88 | 3045034R | Arret | Non reliée | |
| 89 | 66071060R | Pivot | Non reliée | |
| 90 | 66070493R | Ressort | Disponible | Voir la pièce |
| 91 | 66070478AR | Fermature | Disponible | Voir la pièce |
| 92 | 66070535R | Support | Disponible | Voir la pièce |
| 93 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 94 | 3022031R | Goupille | Disponible | Voir la pièce |
| 95 | 66070551R | Pivot | Disponible | Voir la pièce |
| 96 | 3075114R | Vis | Disponible | Voir la pièce |
| 97 | 66070550R | Ressort | Disponible | Voir la pièce |
| 98 | 66070554R | Cordelette | Disponible | Voir la pièce |
| 99 | 66070553R | Cable traction | Disponible | Voir la pièce |
| 100 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 101 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 102 | 3064037R | Rondelle | Non reliée | |
| 103 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 104 | 66060316AR | Levier | Disponible | Voir la pièce |
| 105 | 66070577R | Fil frein | Disponible | Voir la pièce |
| 106 | 66060221R | Entretoise | Non reliée | |
| 107 | 66070744 | Kit support | Disponible | Voir la pièce |
