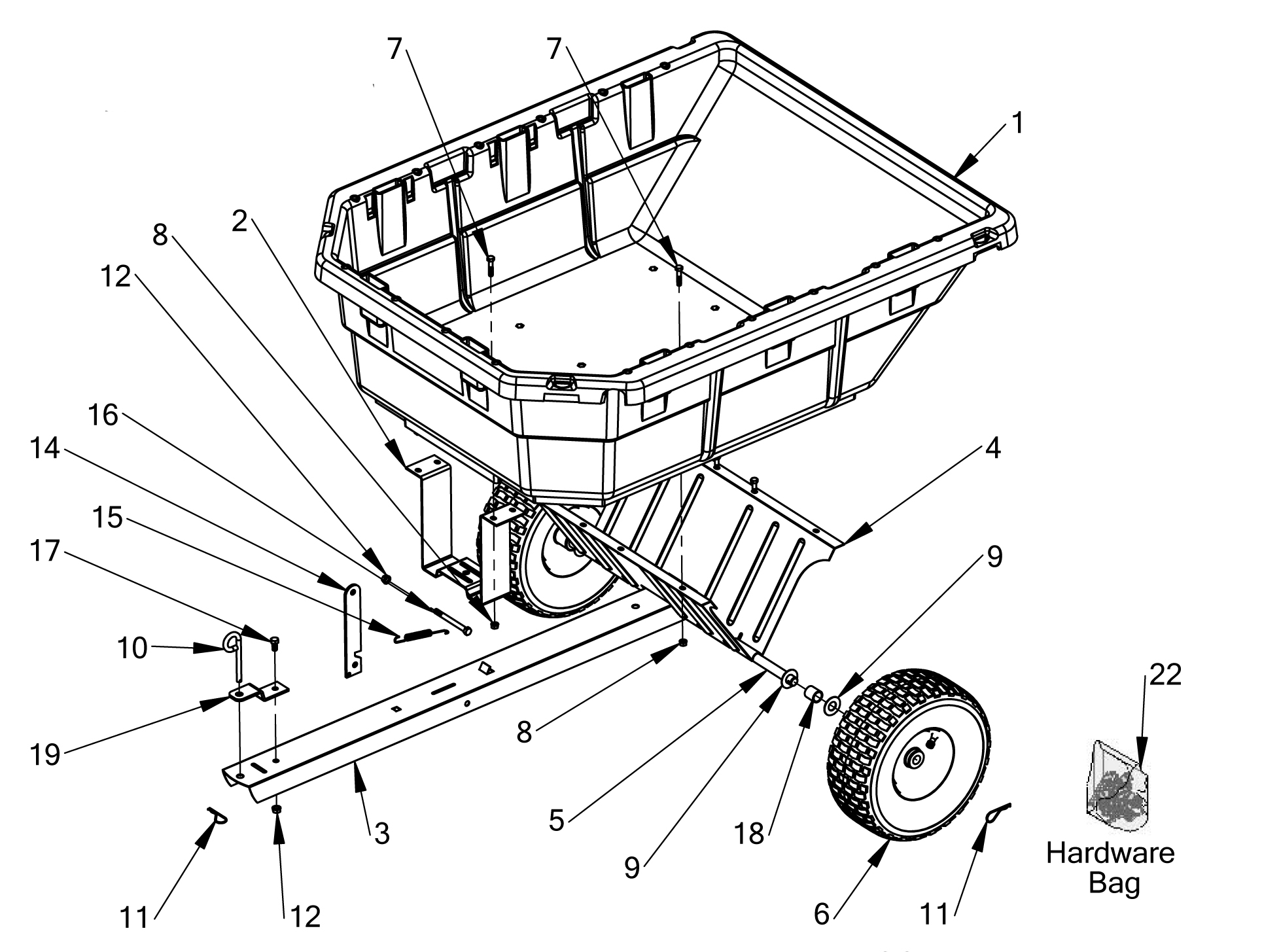

Vue Éclatée 4048 HYB
Retrouvez les pièces détachées, références et repères disponibles pour 4048 HYB.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4048P-01 | Benne | Disponible | Voir la pièce |
| 2 | 55-9A | Support avant | Disponible | Voir la pièce |
| 3 | 55612A | Attelage | Disponible | Voir la pièce |
| 4 | 4048P-04 | Support essieu | Disponible | Voir la pièce |
| 5 | 55-17 | Essieu | Disponible | Voir la pièce |
| 6 | 4048P-06 | Roue | Disponible | Voir la pièce |
| 7 | STDBH3131500 | Vis | Disponible | Voir la pièce |
| 7 | STDBH3131500 | Vis | Disponible | Voir la pièce |
| 8 | STDNK313 | Ecrou | Disponible | Voir la pièce |
| 8 | STDNK313 | Ecrou | Disponible | Voir la pièce |
| 9 | STDWA750T | Rondelle | Disponible | Voir la pièce |
| 9 | STDWA750T | Rondelle | Disponible | Voir la pièce |
| 10 | STDHP375 | Goupille | Disponible | Voir la pièce |
| 11 | STDPH7 | Goupille | Disponible | Voir la pièce |
| 11 | STDPH7 | Goupille | Disponible | Voir la pièce |
| 12 | STDNC375 | Ecrou | Disponible | Voir la pièce |
| 12 | STDNC375 | Ecrou | Disponible | Voir la pièce |
| 14 | 55-13A | Loquet | Disponible | Voir la pièce |
| 15 | 55-15A | Ressort | Disponible | Voir la pièce |
| 16 | STDBH3754000 | Vis | Disponible | Voir la pièce |
| 17 | STDBH3750375 | Vis | Disponible | Voir la pièce |
| 18 | 4048P-18 | Entretoise | Disponible | Voir la pièce |
| 19 | 55-16A | Equerre | Disponible | Voir la pièce |
| 22 | 4048P-22 | Visserie | Disponible | Voir la pièce |
