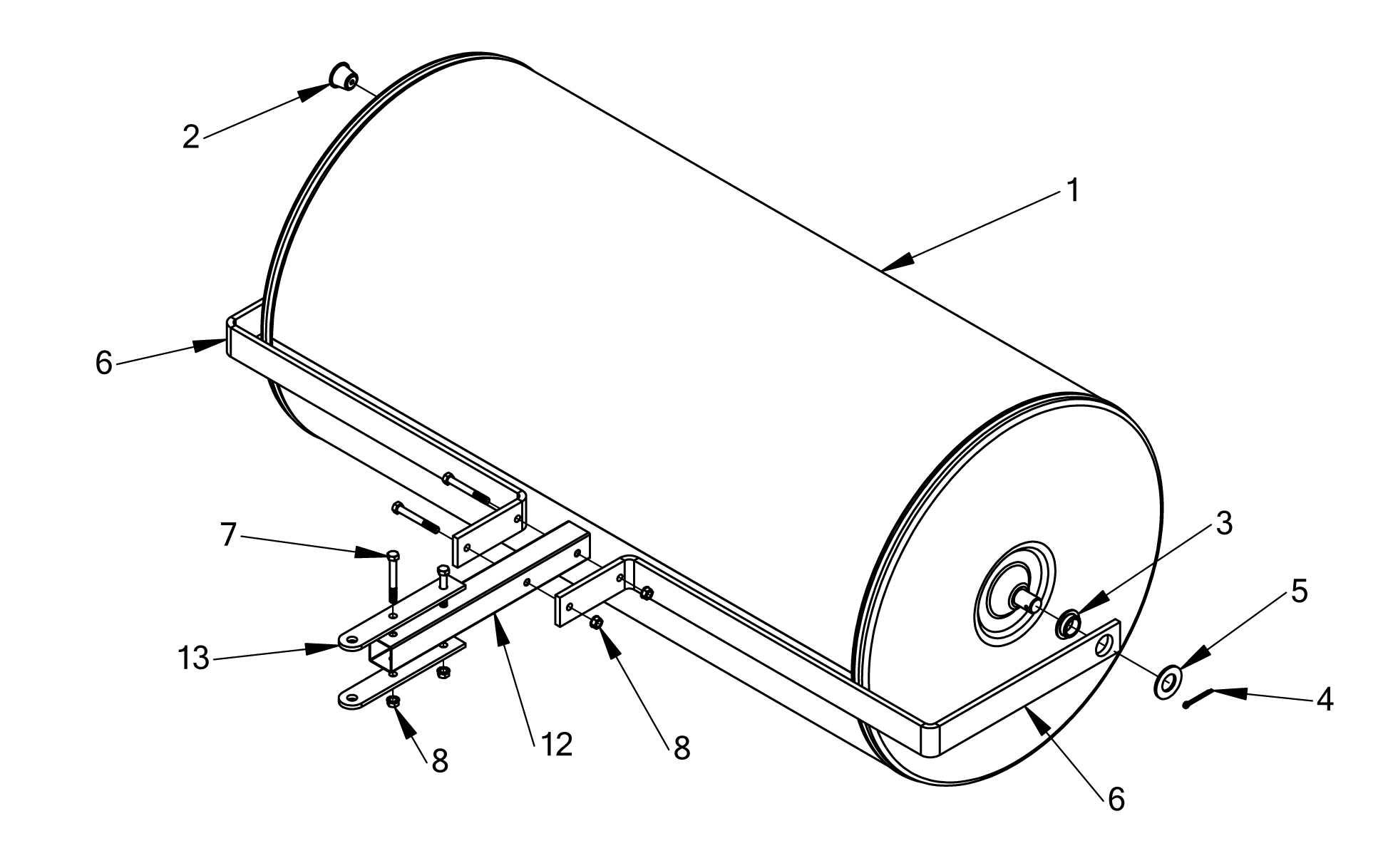

Vue Éclatée 48 T
Retrouvez les pièces détachées, références et repères disponibles pour 48 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 48T-01A | Rouleau | Disponible | Voir la pièce |
| 2 | 48T-02A | Bouchon | Disponible | Voir la pièce |
| 3 | 48T-03 | Roulement | Disponible | Voir la pièce |
| 4 | 48T-04 | Goupille | Disponible | Voir la pièce |
| 5 | 48T-05 | Rondelle | Disponible | Voir la pièce |
| 6 | 48T-06A | Barre latérale | Disponible | Voir la pièce |
| 6 | 48T-06A | Barre latérale | Disponible | Voir la pièce |
| 7 | 48T-07A | Vis | Disponible | Voir la pièce |
| 8 | 48T-08A | Ecrou | Disponible | Voir la pièce |
| 8 | 48T-08A | Ecrou | Disponible | Voir la pièce |
| 12 | 48T-12A | Attelage | Disponible | Voir la pièce |
| 13 | 48T-13 | Chappe | Disponible | Voir la pièce |
