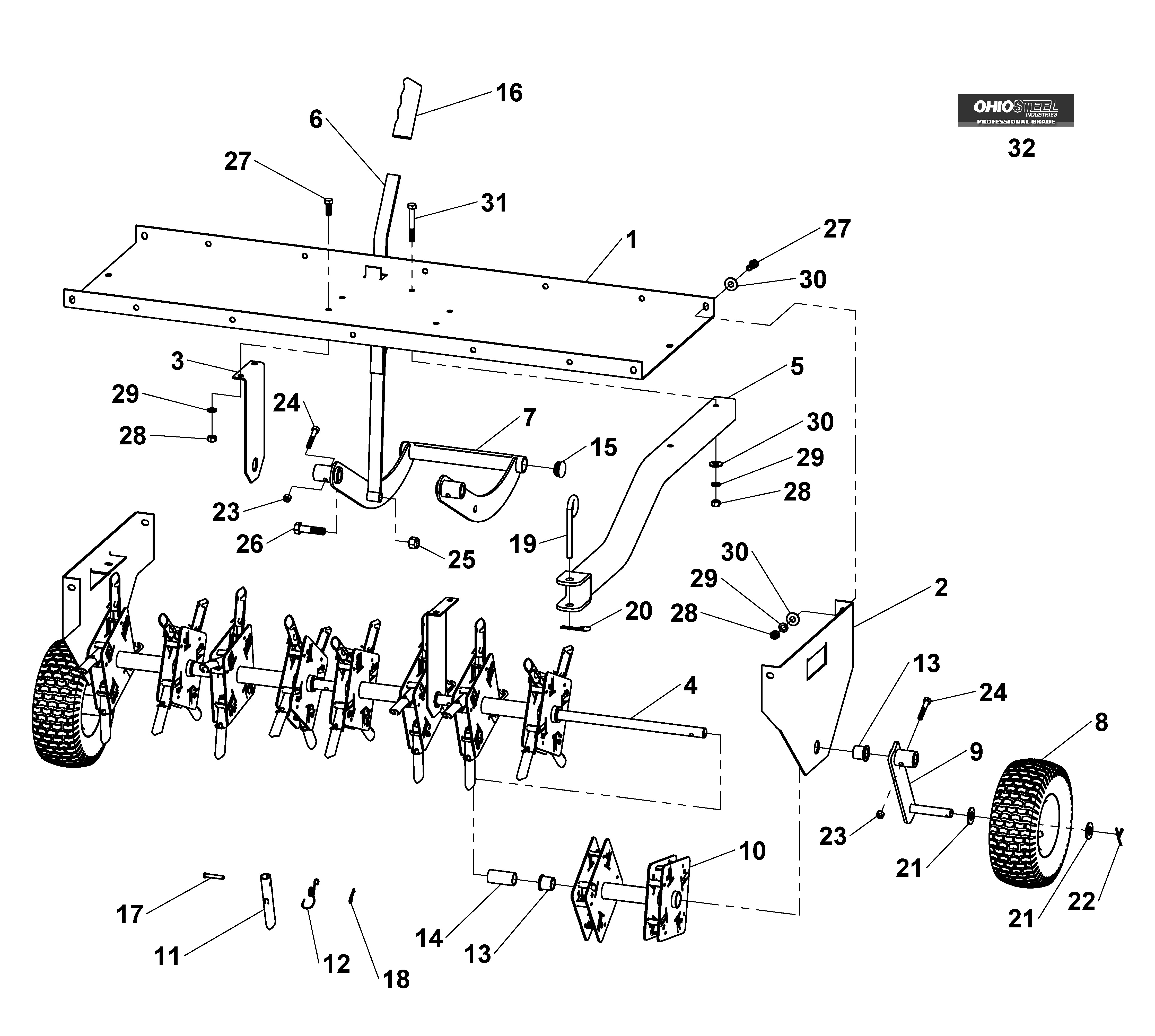

Vue Éclatée 48 CP
Retrouvez les pièces détachées, références et repères disponibles pour 48 CP.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 406474 | Plaque sup. | Disponible | Voir la pièce |
| 2 | 406475 | Plaque latérale | Disponible | Voir la pièce |
| 3 | 406476 | Plaque centrale | Disponible | Voir la pièce |
| 4 | 306003 | Essieu | Disponible | Voir la pièce |
| 5 | 506072 | Attelage | Disponible | Voir la pièce |
| 6 | 506121 | Poignée blocage | Disponible | Voir la pièce |
| 7 | 506122 | Levier | Disponible | Voir la pièce |
| 8 | 306012 | Roue | Disponible | Voir la pièce |
| 9 | 506051 | Support de roue | Disponible | Voir la pièce |
| 10 | 506081 | Porte outil | Disponible | Voir la pièce |
| 11 | 406511 | Dent | Disponible | Voir la pièce |
| 12 | 306131 | Ressort | Disponible | Voir la pièce |
| 13 | 300211 | Douille | Disponible | Voir la pièce |
| 13 | 300211 | Douille | Disponible | Voir la pièce |
| 14 | 3001212 | Entretoise | Disponible | Voir la pièce |
| 15 | 300223 | Bouchon | Disponible | Voir la pièce |
| 16 | 300420 | Poignée | Disponible | Voir la pièce |
| 17 | 3000811 | Goupille | Disponible | Voir la pièce |
| 18 | 3000812 | Goupille | Disponible | Voir la pièce |
| 19 | 300083 | Goupille | Disponible | Voir la pièce |
| 20 | 300084 | Goupille | Disponible | Voir la pièce |
| 21 | 300071 | Rondelle | Disponible | Voir la pièce |
| 22 | 300081 | Goupille | Disponible | Voir la pièce |
| 23 | 3000616 | Ecrou | Disponible | Voir la pièce |
| 24 | 3000535 | Vis | Disponible | Voir la pièce |
| 24 | 3000535 | Vis | Disponible | Voir la pièce |
| 25 | 3000622 | Ecrou | Disponible | Voir la pièce |
| 26 | 3000536 | Vis | Disponible | Voir la pièce |
| 27 | 3000511 | Vis | Disponible | Voir la pièce |
| 27 | 3000511 | Vis | Disponible | Voir la pièce |
| 28 | 300069 | Ecrou | Disponible | Voir la pièce |
| 28 | 300069 | Ecrou | Disponible | Voir la pièce |
| 28 | 300069 | Ecrou | Disponible | Voir la pièce |
| 29 | 300078 | Rondelle | Disponible | Voir la pièce |
| 29 | 300078 | Rondelle | Disponible | Voir la pièce |
| 29 | 300078 | Rondelle | Disponible | Voir la pièce |
| 30 | 3000720 | Rondelle | Disponible | Voir la pièce |
| 30 | 3000720 | Rondelle | Disponible | Voir la pièce |
| 31 | 3000531 | Vis | Disponible | Voir la pièce |
| 32 | 6000162 | Etiquette | Disponible | Voir la pièce |
