Vue Éclatée 42 TSC
Retrouvez les pièces détachées, références et repères disponibles pour 42 TSC.

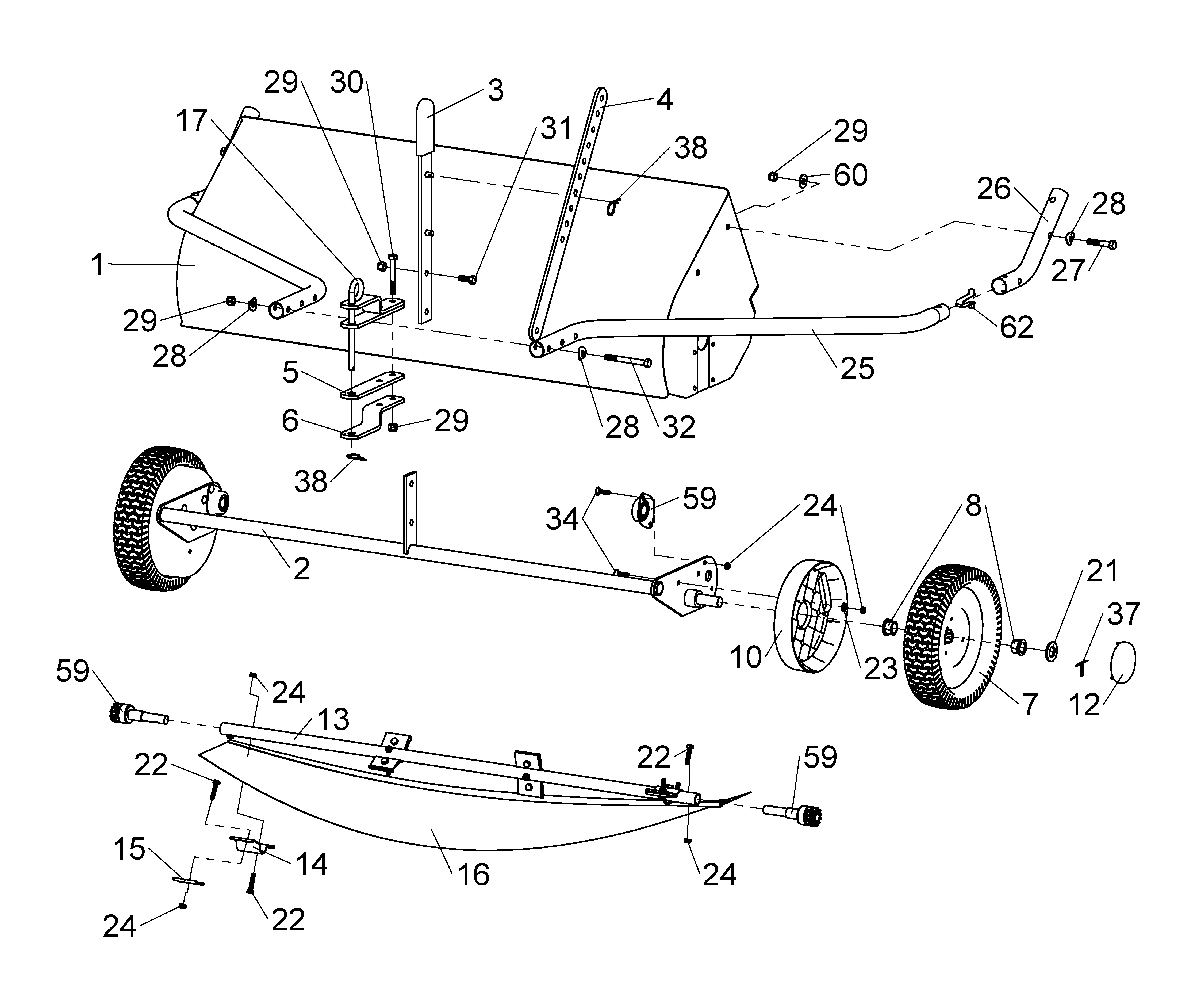

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 6000202 | Carter | Disponible | Voir la pièce |
| 2 | 307120 | Essieu | Disponible | Voir la pièce |
| 3 | 307181 | Poignée | Disponible | Voir la pièce |
| 4 | 307113 | Levier | Non reliée | |
| 5 | 307042 | Plaque | Disponible | Voir la pièce |
| 6 | 307043 | Chappe | Disponible | Voir la pièce |
| 7 | 307011 | Roue et douille | Disponible | Voir la pièce |
| 8 | 6000540 | Douille | Disponible | Voir la pièce |
| 10 | 6000539 | Protection | Disponible | Voir la pièce |
| 12 | 307241 | Enjoliveur | Disponible | Voir la pièce |
| 13 | 307124 | Axe de brosse | Disponible | Voir la pièce |
| 14 | 307122 | Support de brosse | Disponible | Voir la pièce |
| 15 | 307121 | Attache | Disponible | Voir la pièce |
| 16 | 307321 | Brosse | Disponible | Voir la pièce |
| 17 | 307082 | Goupille | Disponible | Voir la pièce |
| 21 | 3000721 | Rondelle | Disponible | Voir la pièce |
| 22 | 3000539 | Vis | Disponible | Voir la pièce |
| 22 | 3000539 | Vis | Disponible | Voir la pièce |
| 22 | 3000539 | Vis | Disponible | Voir la pièce |
| 23 | 3000716 | Rondelle | Disponible | Voir la pièce |
| 24 | 300065 | Ecrou | Disponible | Voir la pièce |
| 24 | 300065 | Ecrou | Disponible | Voir la pièce |
| 24 | 300065 | Ecrou | Disponible | Voir la pièce |
| 24 | 300065 | Ecrou | Disponible | Voir la pièce |
| 25 | 307033 | Tube long | Disponible | Voir la pièce |
| 26 | 307034 | Tube court | Disponible | Voir la pièce |
| 27 | 3000543 | Vis | Disponible | Voir la pièce |
| 28 | 3000722 | Rondelle | Disponible | Voir la pièce |
| 28 | 3000722 | Rondelle | Disponible | Voir la pièce |
| 28 | 3000722 | Rondelle | Disponible | Voir la pièce |
| 29 | 310061 | Ecrou | Disponible | Voir la pièce |
| 29 | 310061 | Ecrou | Disponible | Voir la pièce |
| 29 | 310061 | Ecrou | Disponible | Voir la pièce |
| 29 | 310061 | Ecrou | Disponible | Voir la pièce |
| 30 | 310051 | Vis | Disponible | Voir la pièce |
| 31 | 3000533 | Vis | Disponible | Voir la pièce |
| 32 | 3000544 | Vis | Disponible | Voir la pièce |
| 34 | 6000733 | Vis | Disponible | Voir la pièce |
| 37 | 300081 | Goupille | Disponible | Voir la pièce |
| 38 | 307083 | Goupille | Disponible | Voir la pièce |
| 38 | 307083 | Goupille | Disponible | Voir la pièce |
| 59 | 6000828 | Pignon | Disponible | Voir la pièce |
| 59 | 6000828 | Pignon | Disponible | Voir la pièce |
| 59 | 6000828 | Pignon | Disponible | Voir la pièce |
| 60 | 310073 | Rondelle | Disponible | Voir la pièce |
| 62 | 6000222 | Clip maintien | Disponible | Voir la pièce |

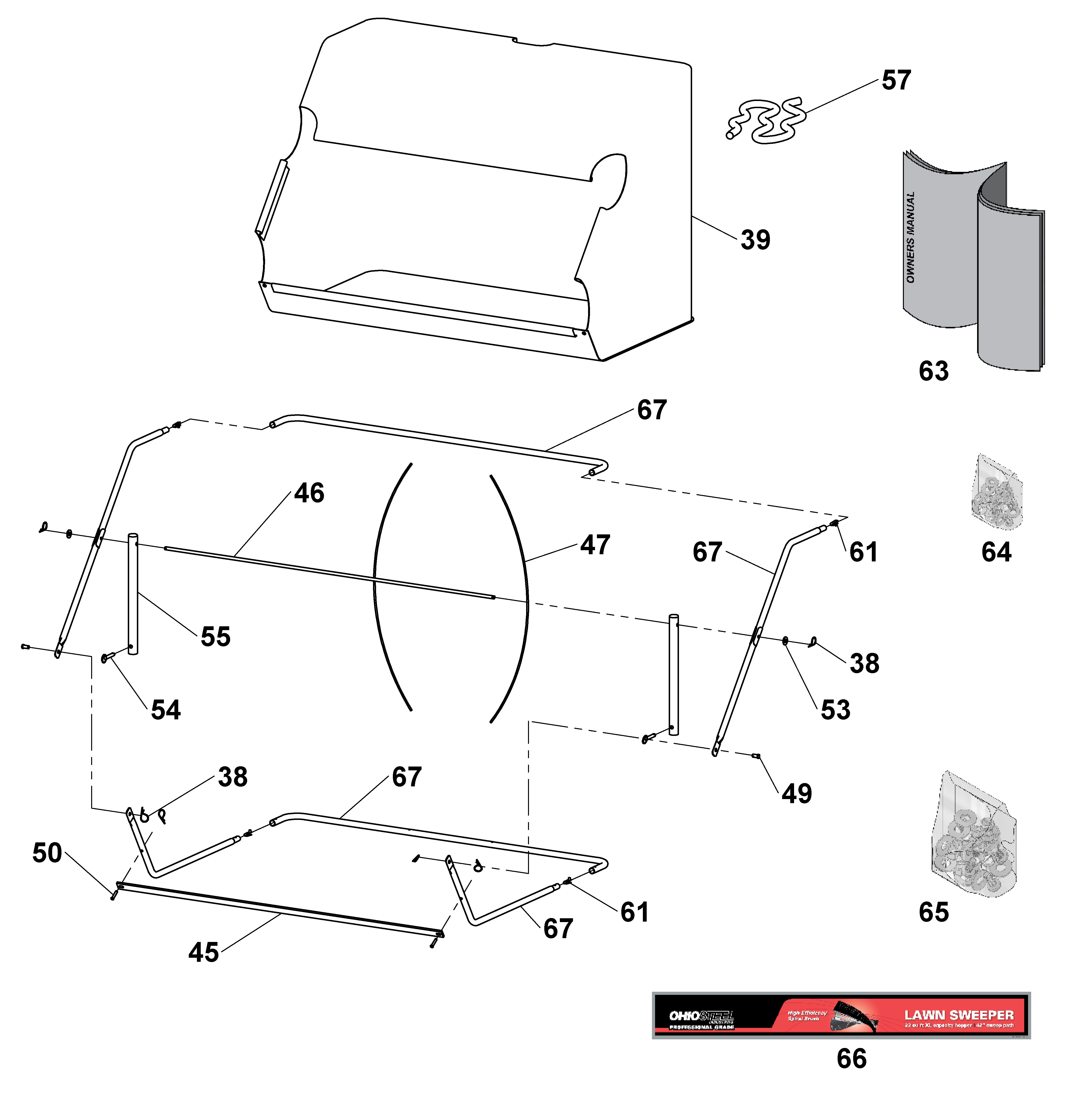

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 38 | 307083 | Goupille | Disponible | Voir la pièce |
| 38 | 307083 | Goupille | Disponible | Voir la pièce |
| 39 | 307331 | Sac | Disponible | Voir la pièce |
| 45 | 307061 | Barre | Disponible | Voir la pièce |
| 46 | 307051 | Tige de pivot | Disponible | Voir la pièce |
| 47 | 307052 | Tige de tension | Disponible | Voir la pièce |
| 49 | 3000818 | Goupille | Disponible | Voir la pièce |
| 50 | 3000820 | Goupille | Disponible | Voir la pièce |
| 53 | 3000720 | Rondelle | Disponible | Voir la pièce |
| 54 | 3000823 | Goupille | Disponible | Voir la pièce |
| 55 | 307032 | Tube connexion | Disponible | Voir la pièce |
| 57 | 307361 | Corde | Disponible | Voir la pièce |
| 61 | 6000208 | Bouton | Disponible | Voir la pièce |
| 61 | 6000208 | Bouton | Disponible | Voir la pièce |
| 63 | 6000200 | Manuel | Disponible | Voir la pièce |
| 64 | 307132 | Visserie attelage | Disponible | Voir la pièce |
| 65 | 307133 | Visserie cadre | Disponible | Voir la pièce |
| 66 | 6000175 | Etiquette | Disponible | Voir la pièce |
| 67 | 6000864 | Kit cadre | Disponible | Voir la pièce |
| 67 | 6000864 | Kit cadre | Disponible | Voir la pièce |
| 67 | 6000864 | Kit cadre | Disponible | Voir la pièce |
| 67 | 6000864 | Kit cadre | Disponible | Voir la pièce |
