Vue Éclatée OM 91PLUS/14,5K H Cat.2012
Retrouvez les pièces détachées, références et repères disponibles pour OM 91PLUS/14,5K H Cat.2012.

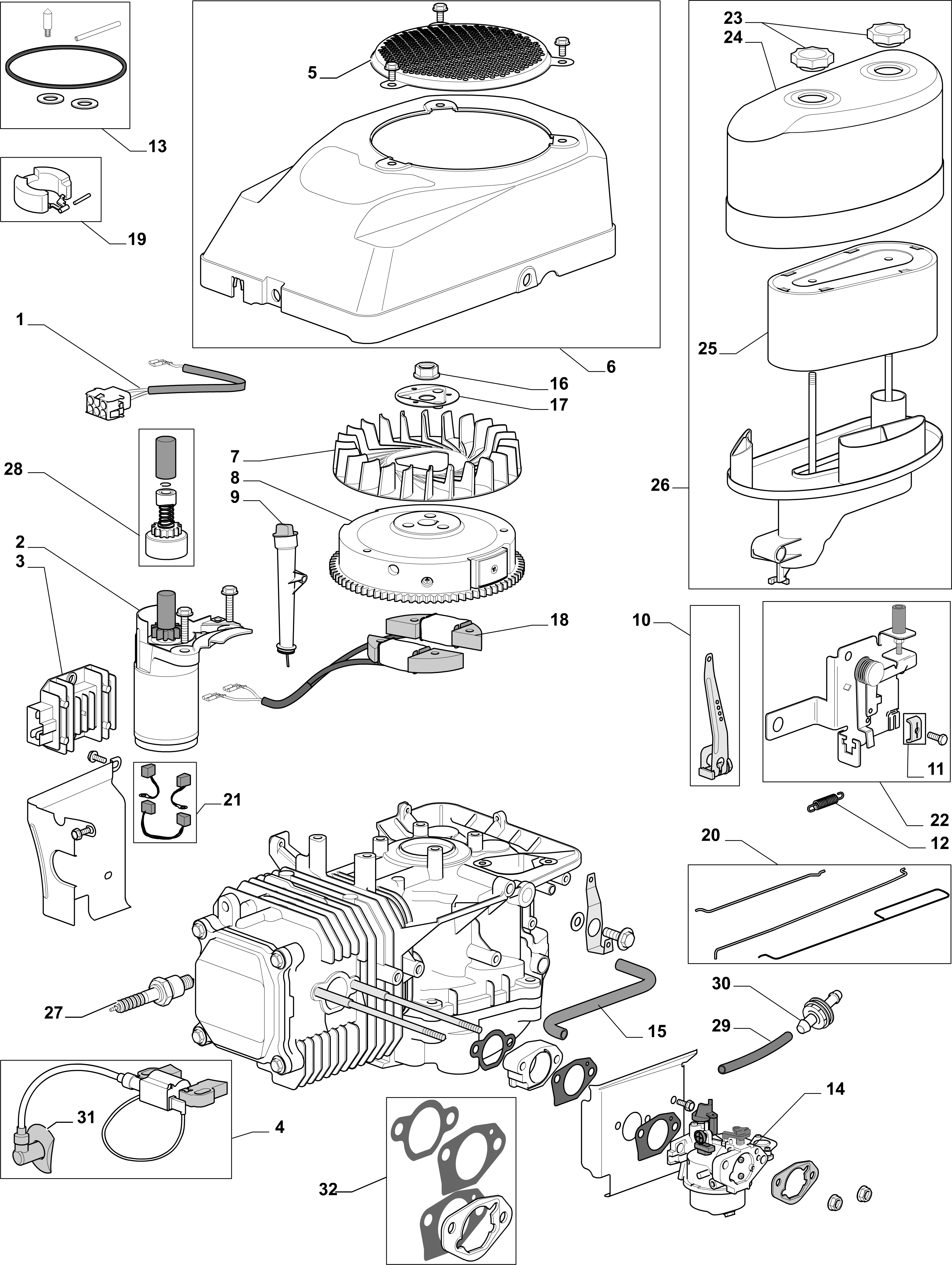

Pièces de la vue éclatée

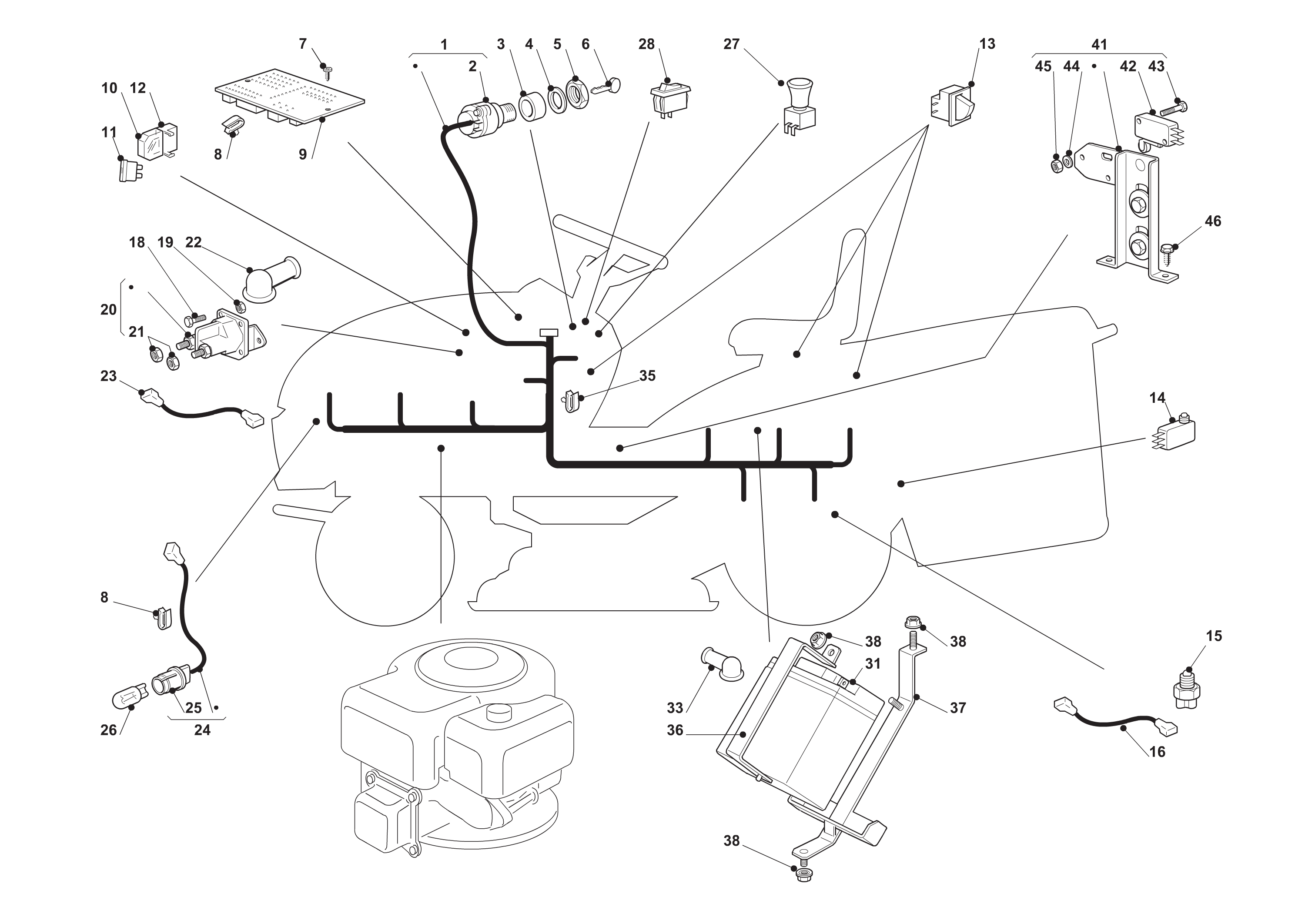

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118550207E0 | Cablage | Non reliée | |
| 2 | G118550214E0 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 3 | G118550208E1 | Regulateur | Non reliée | |
| 4 | G118551438E0 | Bobine | Disponible | Voir la pièce |
| 5 | G118550203E0 | Couvercle ventilateur | Disponible | Voir la pièce |
| 6 | G118550215E0 | Ens. capot | Disponible | Voir la pièce |
| 7 | G118550235E0 | Ventilateur | Disponible | Voir la pièce |
| 8 | G118550234E2 | Ens. volant | Disponible | Voir la pièce |
| 9 | G118550205E2 | Ensemble tuyau niveau huile | Disponible | Voir la pièce |
| 10 | G118550330E1 | Levier de commande | Disponible | Voir la pièce |
| 11 | G118550212E0 | Fixation cable | Disponible | Voir la pièce |
| 12 | G118550213E0 | Ressort | Disponible | Voir la pièce |
| 13 | G118550442E0 | Kit garnitures carburateur | Disponible | Voir la pièce |
| 14 | G118550375E1 | Carburateur | Disponible | Voir la pièce |
| 15 | G118550225E1 | Tuyau soupirail | Disponible | Voir la pièce |
| 16 | G118550237E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G118550236E0 | Coupe démarreur | Disponible | Voir la pièce |
| 18 | G118550210E1 | Ens. bobine, chargeur | Disponible | Voir la pièce |
| 19 | G118550440E0 | Kit réparation | Disponible | Voir la pièce |
| 20 | G118550239E1 | Ens. rod du gouverneur | Disponible | Voir la pièce |
| 21 | G118550332E1 | Charbon | Disponible | Voir la pièce |
| 22 | G118550331E1 | Ens. comand du accelerateur | Disponible | Voir la pièce |
| 23 | G118551407E0R | Poignée | Non reliée | |
| 24 | G118550200E0 | Couvercle filtre aire | Disponible | Voir la pièce |
| 25 | G118550199E0R | Filtre aire | Non reliée | |
| 26 | G118551516E0R | Kit filtre air | Non reliée | |
| 27 | 3055122R | Bougie | Non reliée | |
| 28 | G118550365E1 | Kit réparation | Disponible | Voir la pièce |
| 29 | G118550432E0 | Conduite combustible | Disponible | Voir la pièce |
| 30 | G118550427E0 | Filtre Carburant | Non reliée | |
| 31 | G118550448E0 | Borne fil bougie | Disponible | Voir la pièce |
| 32 | G118550217E1 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée

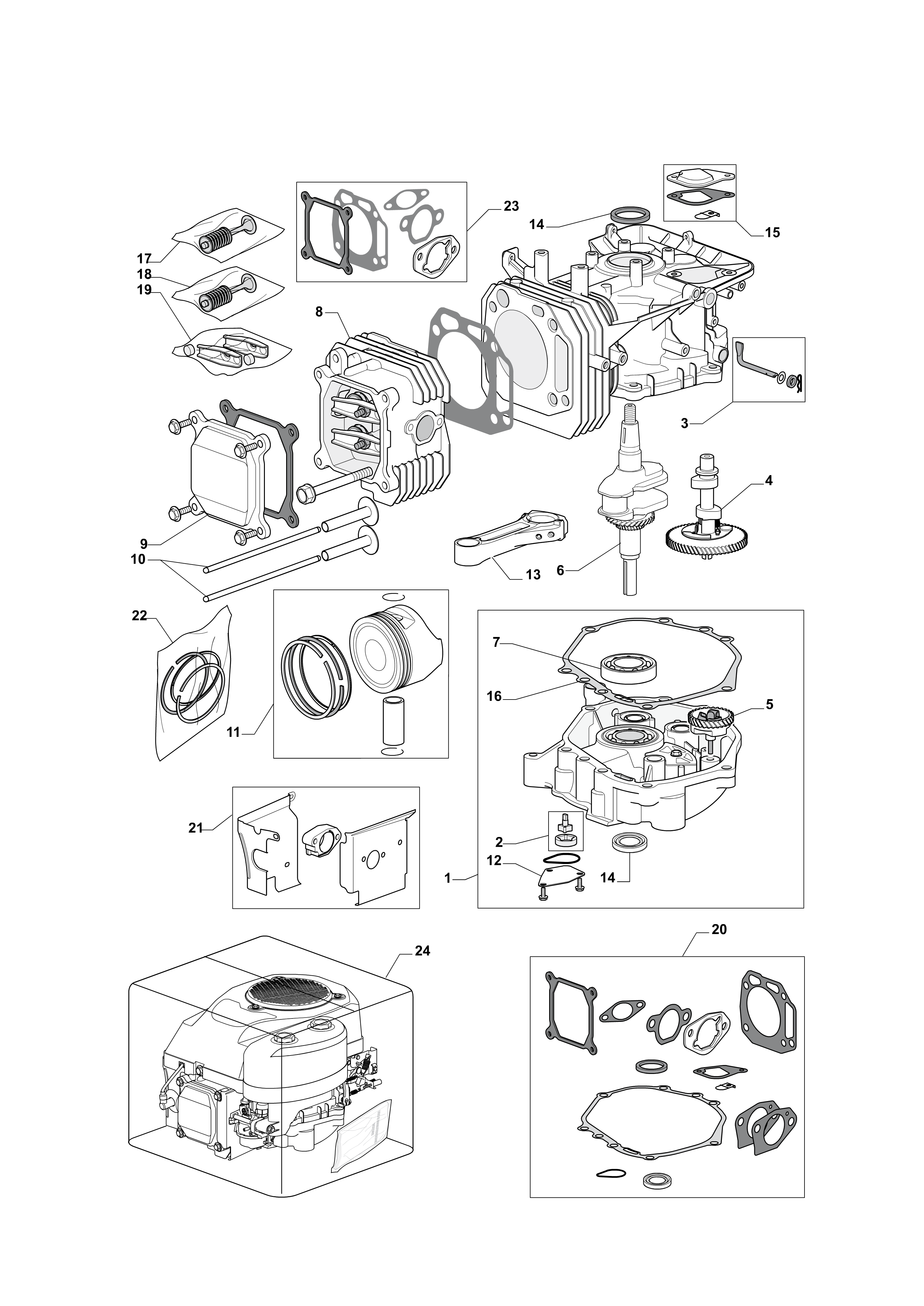

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118550445E0 | Jeu carter moteur | Disponible | Voir la pièce |
| 2 | G118550224E0 | Jeu pompe huile | Disponible | Voir la pièce |
| 3 | G118550226E0 | Jeu arbre régulateur | Disponible | Voir la pièce |
| 4 | G118550243E0 | Arbre à cames | Disponible | Voir la pièce |
| 5 | G118550347E0 | Kit régulateur | Disponible | Voir la pièce |
| 6 | G118550232E0 | Jeu arbre moteur | Disponible | Voir la pièce |
| 7 | G118550227E0 | Roulement | Disponible | Voir la pièce |
| 8 | G118550233E0 | Ens. culasse du cylindre | Disponible | Voir la pièce |
| 9 | G118551534E0 | Couvercle | Non reliée | |
| 10 | G118550242E1 | Ens. tige | Disponible | Voir la pièce |
| 11 | G118550329E1 | Piston complet | Disponible | Voir la pièce |
| 12 | G118550223E0 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 13 | G118550231E1 | Bielle | Disponible | Voir la pièce |
| 14 | G118551418E0 | Joint d | Non reliée | |
| 14 | G118551418E0 | Joint d | Non reliée | |
| 15 | G118550446E0 | Ens. garnitures | Disponible | Voir la pièce |
| 16 | G118550355E1 | Joint | Disponible | Voir la pièce |
| 17 | G118550240E0 | Ens. soupape aspiration | Disponible | Voir la pièce |
| 18 | G118550241E0 | Ens. soupape évacuation | Disponible | Voir la pièce |
| 19 | G118551510E0 | Balancier | Non reliée | |
| 20 | G118550450E1 | Kit garnitures moteur | Disponible | Voir la pièce |
| 21 | G118550220E0 | Ens. Protection moteur | Disponible | Voir la pièce |
| 22 | G118550447E0 | Ens. bagues élastiques | Disponible | Voir la pièce |
| 23 | G118550449E0 | Culasse du cylindre kit garnitures | Disponible | Voir la pièce |
| 24 | 3075285 | Moteur complet | Non reliée |
Pièces de la vue éclatée

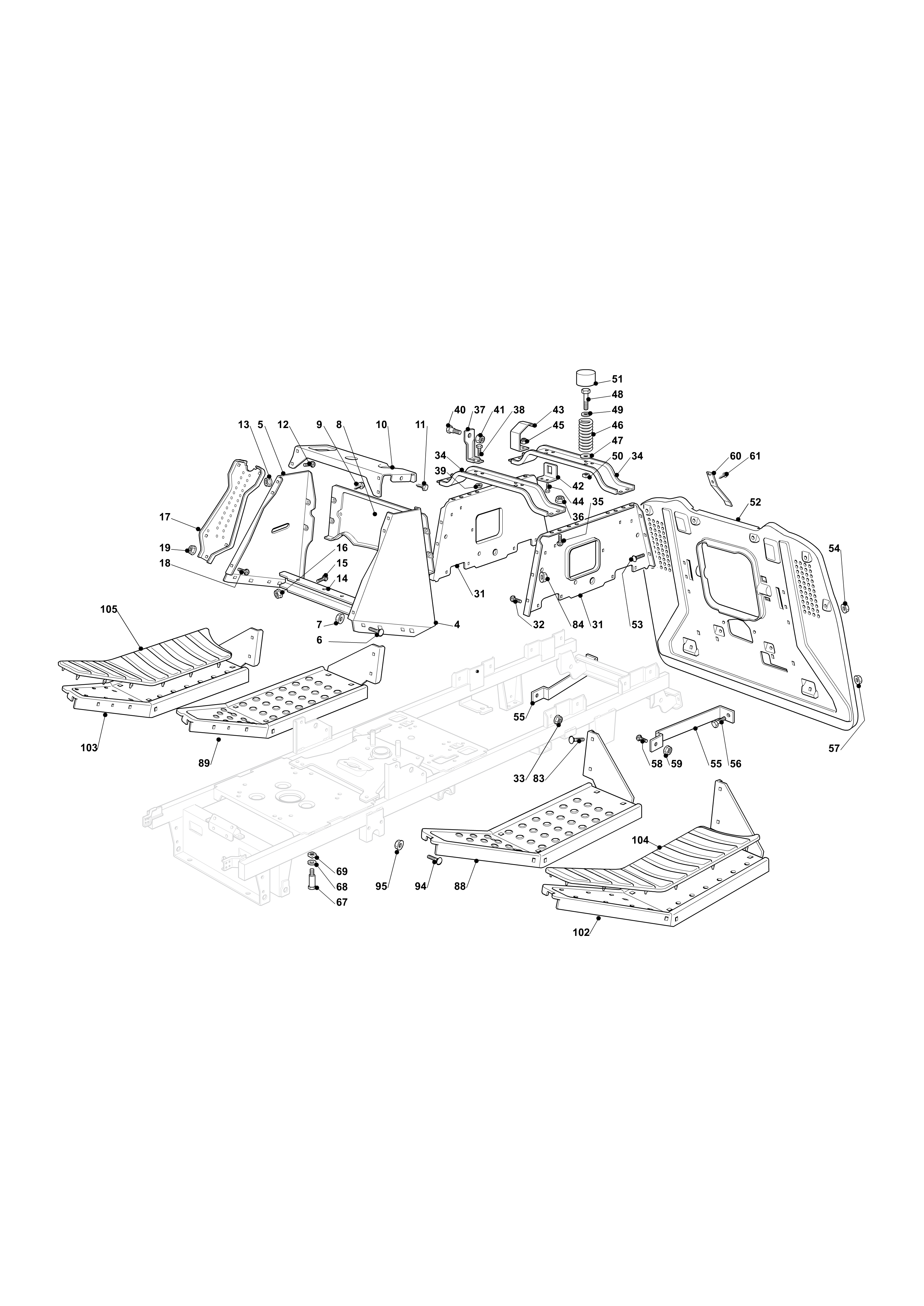

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | G325785243E1 | Support tableau gauche | Disponible | Voir la pièce |
| 5 | G325785245E0 | Support tableau droite | Disponible | Voir la pièce |
| 6 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 7 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G382785151E2 | Support tableau arriere | Disponible | Voir la pièce |
| 9 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 10 | G325785255E0 | Support tableau centr. | Disponible | Voir la pièce |
| 11 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 12 | G112815202E0R | Vis | Non reliée | |
| 13 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G325785241E0 | Support | Disponible | Voir la pièce |
| 15 | G112815202E0R | Vis | Non reliée | |
| 16 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G382785153E2 | Support | Non reliée | |
| 18 | G112815202E0R | Vis | Non reliée | |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G325785249E0 | Support siege | Non reliée | |
| 31 | G325785249E0 | Support siege | Non reliée | |
| 32 | G112815202E0R | Vis | Non reliée | |
| 33 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G382785309E0 | Support siege | Non reliée | |
| 34 | G382785309E0 | Support siege | Non reliée | |
| 35 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G325755039E0 | Equere support | Disponible | Voir la pièce |
| 38 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 39 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 41 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G325755043E0 | Equere support | Disponible | Voir la pièce |
| 43 | G325430253E0 | Ressort | Disponible | Voir la pièce |
| 44 | G112727796E0R | Vis | Non reliée | |
| 45 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G125430257E1 | Ressort | Disponible | Voir la pièce |
| 47 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112760515E0 | Vis | Disponible | Voir la pièce |
| 49 | G122671653E0 | Rondelle | Disponible | Voir la pièce |
| 50 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 52 | G382547041E1 | Plaquette | Disponible | Voir la pièce |
| 53 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 54 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G325650119E0 | Renforcement | Disponible | Voir la pièce |
| 55 | G325650119E0 | Renforcement | Disponible | Voir la pièce |
| 56 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 57 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 59 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G127430600E0 | Bride | Disponible | Voir la pièce |
| 61 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 67 | - | N | Non reliée | |
| 68 | - | N | Non reliée | |
| 69 | - | N | Non reliée | |
| 83 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 84 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 88 | G382510079E0 | Support marchepied gauche | Disponible | Voir la pièce |
| 89 | G382510077E0 | Support marchepied droite | Disponible | Voir la pièce |
| 94 | G112815202E0R | Vis | Non reliée | |
| 95 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 102 | G382510083E1 | Support marchepied gauche | Non reliée | |
| 103 | G382510081E1 | Support marchepied droite | Non reliée | |
| 104 | G325110327E0 | Couvremarchepied gauche | Disponible | Voir la pièce |
| 105 | G325110326E0 | Couvremarchepied droite | Disponible | Voir la pièce |
Pièces de la vue éclatée

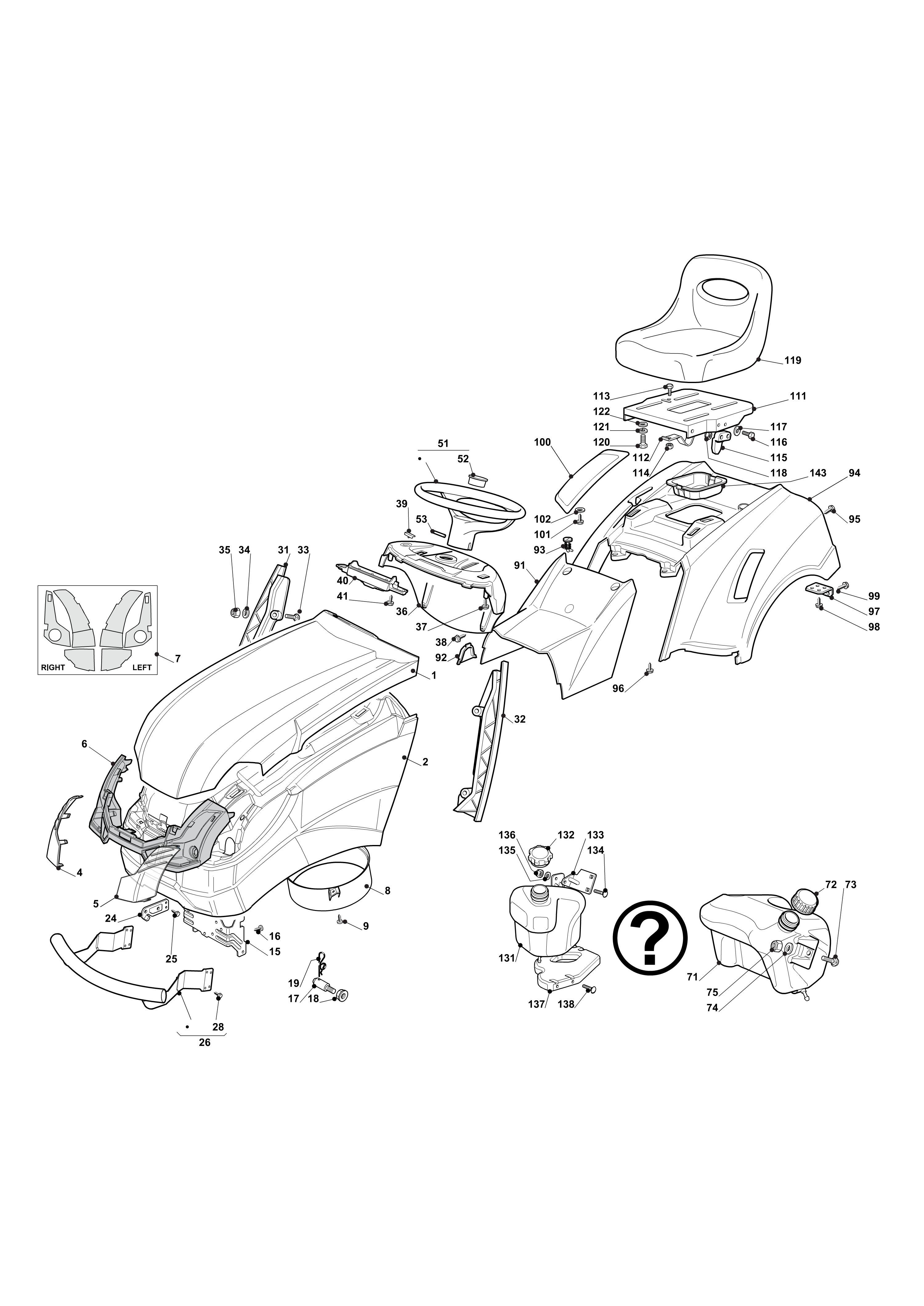

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325076919E0 | Capot superieur | Disponible | Voir la pièce |
| 2 | G325076972E0 | Capot inferieur | Non reliée | |
| 4 | G325410905E0 | Masque | Disponible | Voir la pièce |
| 5 | G325410906E0 | Masque | Disponible | Voir la pièce |
| 6 | G325076920E0 | Capot avant | Disponible | Voir la pièce |
| 7 | G114366315E0 | Decalque | Disponible | Voir la pièce |
| 8 | G112735404E0 | Vis | Disponible | Voir la pièce |
| 9 | G325108074E0 | Carter | Disponible | Voir la pièce |
| 15 | G325774301E2 | Support | Disponible | Voir la pièce |
| 16 | G112735420E0R | Vis | Non reliée | |
| 17 | G125510169E1R | Pivot | Non reliée | |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 24 | G325547159E1 | Plaque | Disponible | Voir la pièce |
| 25 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 26 | G382869040E0 | Protection silencieux | Disponible | Voir la pièce |
| 28 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 31 | G325599012E0 | Support tableau droite | Disponible | Voir la pièce |
| 32 | G325599013E0 | Support tableau gauche | Disponible | Voir la pièce |
| 33 | G112815221E0 | Vis | Disponible | Voir la pièce |
| 34 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G325120188E2 | Tableau de bord | Disponible | Voir la pièce |
| 37 | G112728440E0 | Vis | Disponible | Voir la pièce |
| 38 | G112735420E0R | Vis | Non reliée | |
| 39 | G125260000E0 | Anneau ressort | Disponible | Voir la pièce |
| 40 | G325600074E0 | Protection de carte | Disponible | Voir la pièce |
| 41 | G112735420E0R | Vis | Non reliée | |
| 51 | G125961216E0 | Volant | Disponible | Voir la pièce |
| 52 | - | N | Non reliée | |
| 53 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 71 | - | N | Non reliée | |
| 72 | - | N | Non reliée | |
| 73 | - | N | Non reliée | |
| 74 | - | N | Non reliée | |
| 75 | - | N | Non reliée | |
| 91 | G325110378E0 | Couvre | Disponible | Voir la pièce |
| 92 | - | N | Non reliée | |
| 93 | G125580020E2 | Pivot | Disponible | Voir la pièce |
| 94 | G325110329E0 | Couvre-roues | Disponible | Voir la pièce |
| 95 | G112735420E0R | Vis | Non reliée | |
| 96 | G112735420E0R | Vis | Non reliée | |
| 97 | G325755041E0 | Equere support | Disponible | Voir la pièce |
| 98 | G112728697E0R | Vis | Non reliée | |
| 99 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 100 | G325207171E1 | Couvre (hydro) | Non reliée | |
| 101 | G112735420E0R | Vis | Non reliée | |
| 102 | G112523050E0 | Rondelle | Disponible | Voir la pièce |
| 111 | G325547033E2 | Support siege | Non reliée | |
| 112 | G125430223E2 | Ressort | Disponible | Voir la pièce |
| 113 | G112727796E0R | Vis | Non reliée | |
| 114 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 115 | G327063021E1 | Camme | Disponible | Voir la pièce |
| 116 | G112789100E0 | Vis | Disponible | Voir la pièce |
| 117 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 118 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 119 | G125722463E0 | Siege | Disponible | Voir la pièce |
| 120 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 121 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 122 | G112523060E0R | Rondelle | Non reliée | |
| 131 | G325735124E0 | Reservoir | Disponible | Voir la pièce |
| 132 | G125795001E1 | Bouchon | Disponible | Voir la pièce |
| 133 | G325785291E0 | Support | Disponible | Voir la pièce |
| 134 | G112789021E0 | Vis | Non reliée | |
| 135 | G112581500E0 | Grower | Disponible | Voir la pièce |
| 136 | G112437503E0 | Plaque | Disponible | Voir la pièce |
| 137 | G325785289E0 | Support | Disponible | Voir la pièce |
| 138 | G112735420E0R | Vis | Non reliée | |
| 143 | G325207176E0 | Reservoir | Disponible | Voir la pièce |

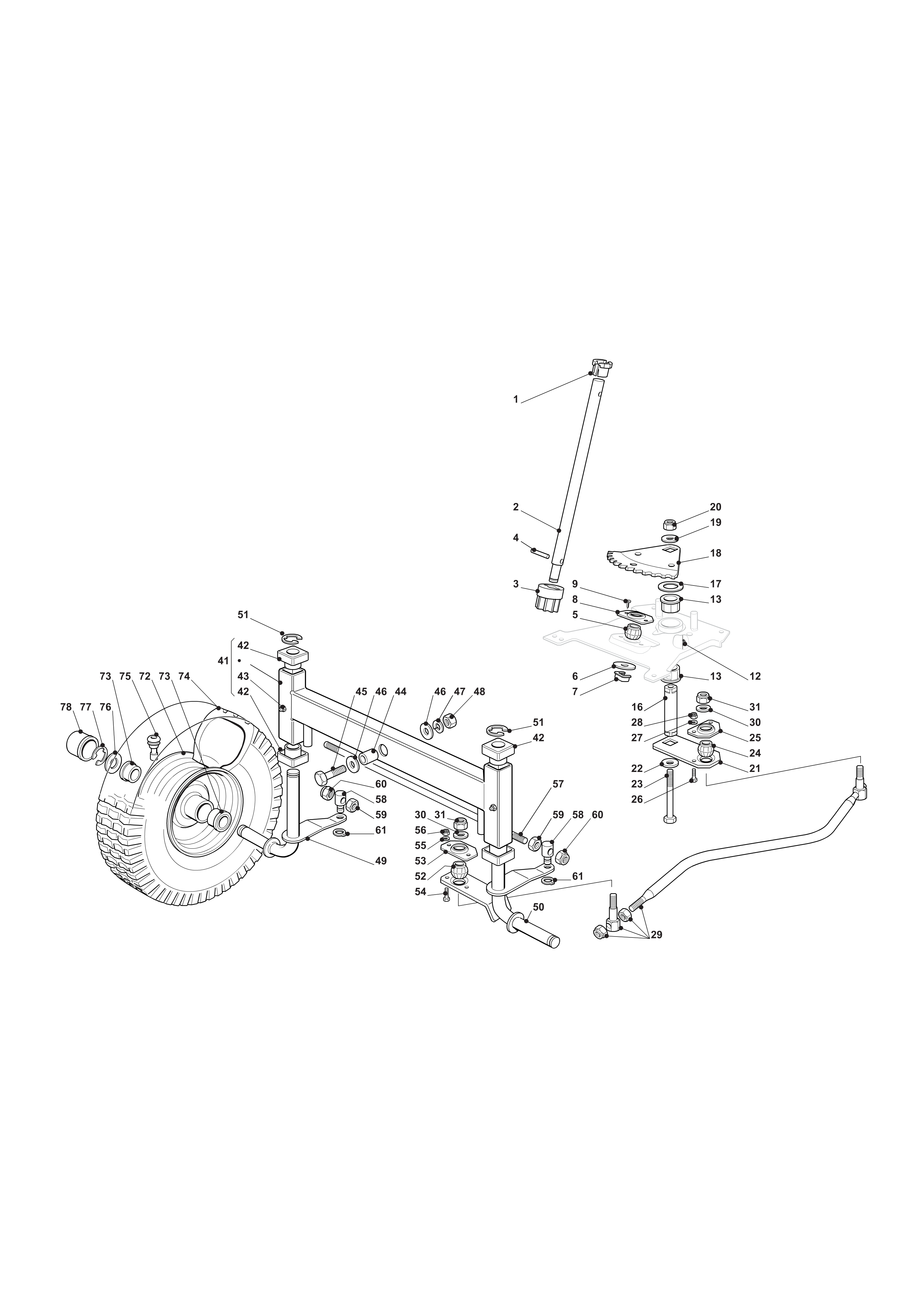

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 2 | G125520006E1 | Planton | Disponible | Voir la pièce |
| 3 | G127570050E0 | Pignon | Disponible | Voir la pièce |
| 4 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 6 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 8 | G325785213E1 | Support | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 12 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 13 | G325040624E0 | Douille | Disponible | Voir la pièce |
| 13 | G325040624E0 | Douille | Disponible | Voir la pièce |
| 16 | G125510092E0 | Pivot | Disponible | Voir la pièce |
| 17 | G125670019E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G325735513E0 | Secteur | Disponible | Voir la pièce |
| 19 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G112155020E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G325318205E0 | Levier | Disponible | Voir la pièce |
| 22 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112794985E0 | Vis | Disponible | Voir la pièce |
| 24 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 25 | G325785213E1 | Support | Disponible | Voir la pièce |
| 26 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 27 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G382000538E1 | Levier barre de direction 13 | Disponible | Voir la pièce |
| 30 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 31 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G382034021E1 | Balancier avec douliie et graisseur | Disponible | Voir la pièce |
| 42 | G325040622E0 | Bague | Disponible | Voir la pièce |
| 42 | G325040622E0 | Bague | Disponible | Voir la pièce |
| 42 | G325040622E0 | Bague | Disponible | Voir la pièce |
| 43 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 44 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 45 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 46 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G382230363E0 | Fuseau droite | Disponible | Voir la pièce |
| 50 | G382230365E0 | Fuseau gauche | Disponible | Voir la pièce |
| 51 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 51 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 52 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 53 | G325785213E1 | Support | Disponible | Voir la pièce |
| 54 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 55 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 57 | G125840022E0 | Entretoise | Disponible | Voir la pièce |
| 58 | G125510096E0 | Pivot | Disponible | Voir la pièce |
| 58 | G125510096E0 | Pivot | Disponible | Voir la pièce |
| 59 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G112000956E0 | Anneau ressort | Disponible | Voir la pièce |
| 61 | G112000956E0 | Anneau ressort | Disponible | Voir la pièce |
| 72 | G182001507E0R | Bandage roue | Non reliée | |
| 73 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 73 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 74 | G125590014E0 | Pneumatique | Disponible | Voir la pièce |
| 75 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 76 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 77 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 78 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |

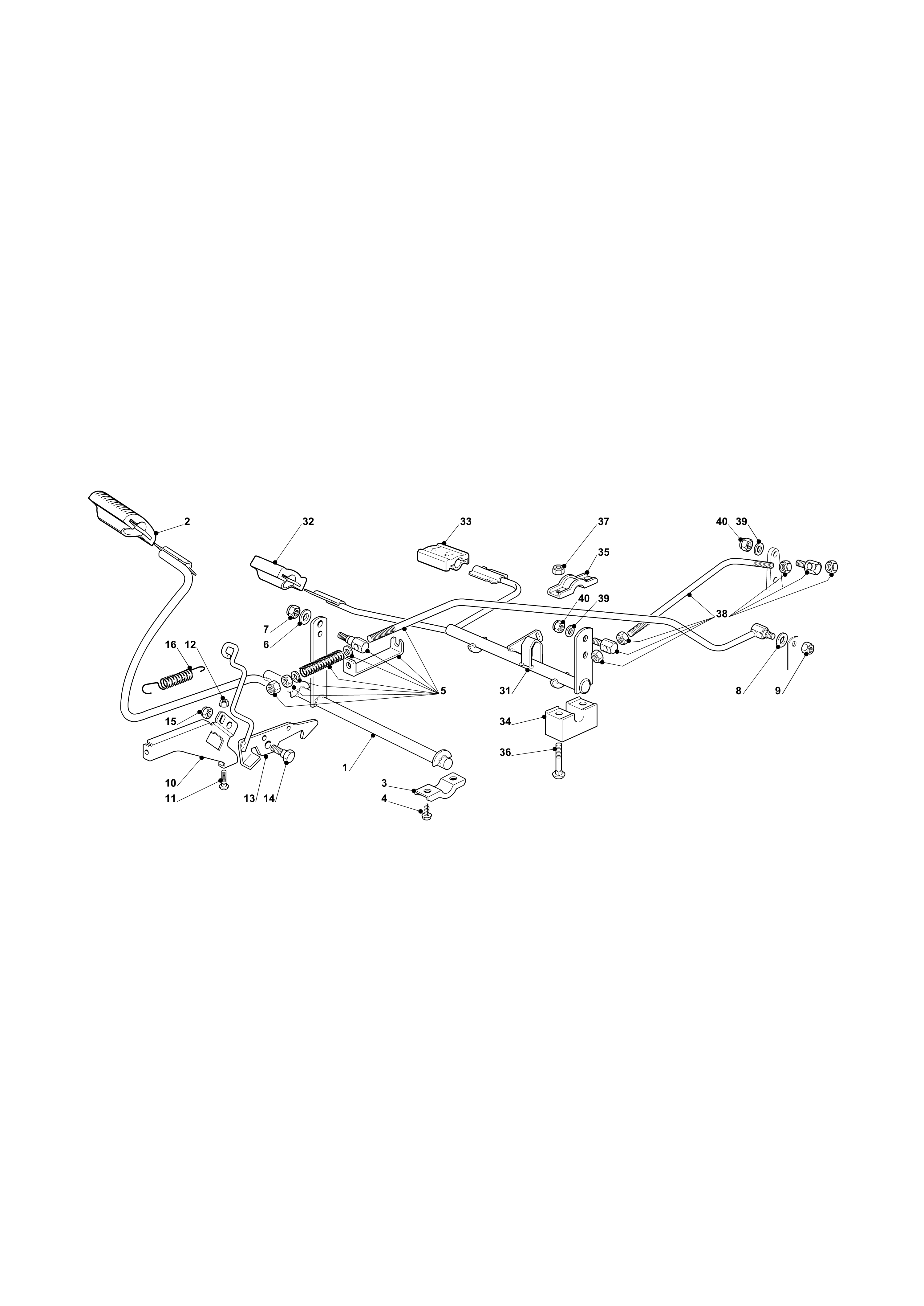

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382500029E1 | Pedale | Disponible | Voir la pièce |
| 2 | G325110416E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 4 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 5 | G382000542E1 | Tige | Disponible | Voir la pièce |
| 6 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G325785261E0 | Support | Disponible | Voir la pièce |
| 11 | G112815202E0R | Vis | Non reliée | |
| 12 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G382000531E0 | Tige | Disponible | Voir la pièce |
| 14 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 15 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 31 | G382000605E1 | Pedale | Non reliée | |
| 32 | G325110417E0 | Couvre etrier avant | Disponible | Voir la pièce |
| 33 | G325110418E0 | Couvre etrier arriere | Disponible | Voir la pièce |
| 34 | G325785185E0 | Support | Disponible | Voir la pièce |
| 35 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 36 | G112815245E0 | Vis | Disponible | Voir la pièce |
| 36 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 37 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G382000543E0 | Tige | Disponible | Voir la pièce |
| 39 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 39 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 40 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

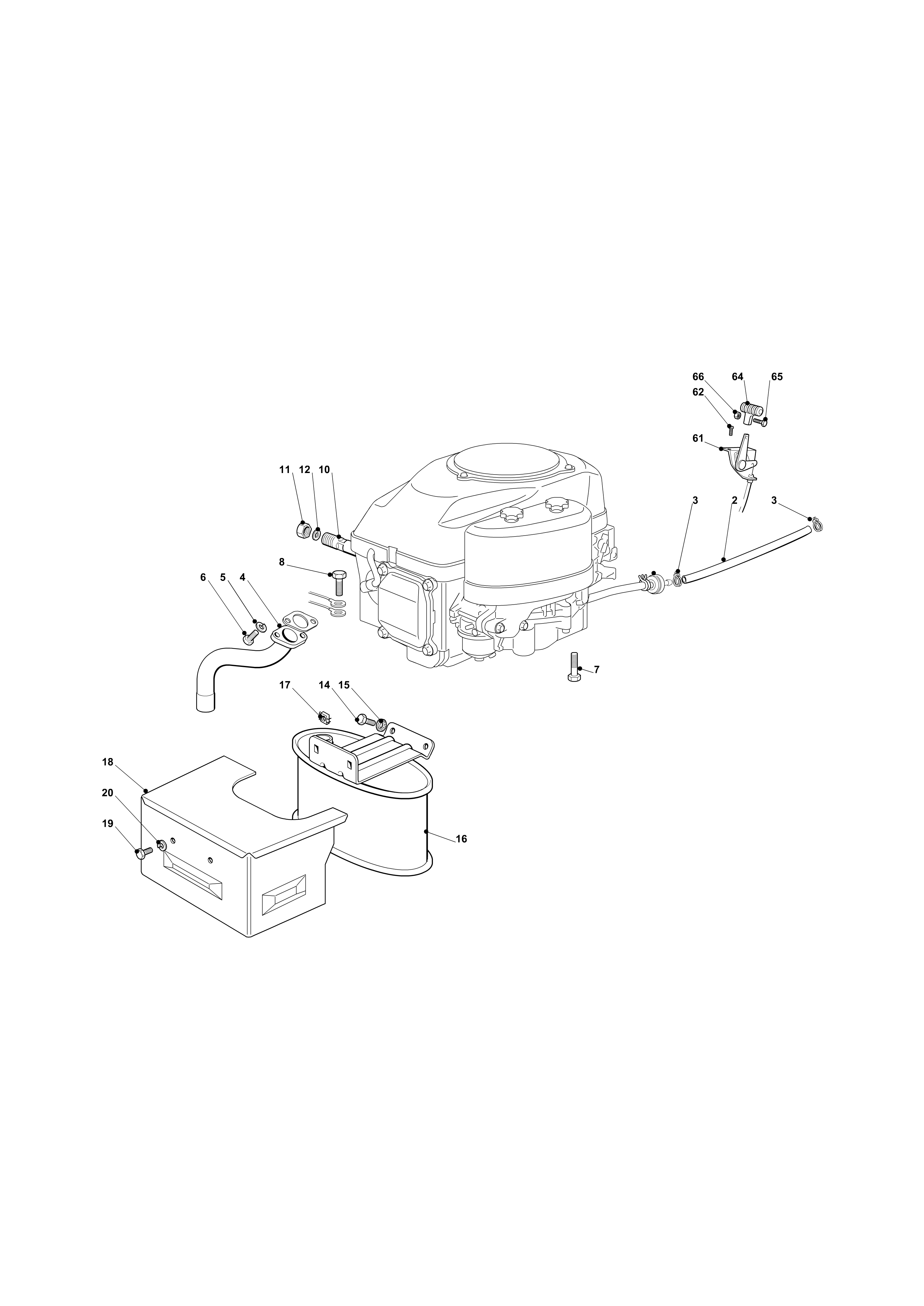

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G325869057E0 | Tube de connexion 1000 mm | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118738231E2R | Pot dechappement | Non reliée | |
| 5 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G112737450E0R | Vis | Non reliée | |
| 7 | G112735108E1 | Vis | Disponible | Voir la pièce |
| 8 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 10 | G127598060E0 | Tuyau | Disponible | Voir la pièce |
| 11 | G118737849E0 | Bouchon | Disponible | Voir la pièce |
| 12 | G118401001E1 | Joint | Disponible | Voir la pièce |
| 14 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 15 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G182750010E0 | Silencieux | Disponible | Voir la pièce |
| 17 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G382598039E0 | Protection | Disponible | Voir la pièce |
| 19 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 20 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 61 | G182000212E0 | Accelerateur | Disponible | Voir la pièce |
| 62 | G125943012E0 | Vis | Disponible | Voir la pièce |
| 64 | G125394501E0 | Poignée | Disponible | Voir la pièce |
| 65 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 66 | G112290800E0 | Ecrou | Disponible | Voir la pièce |

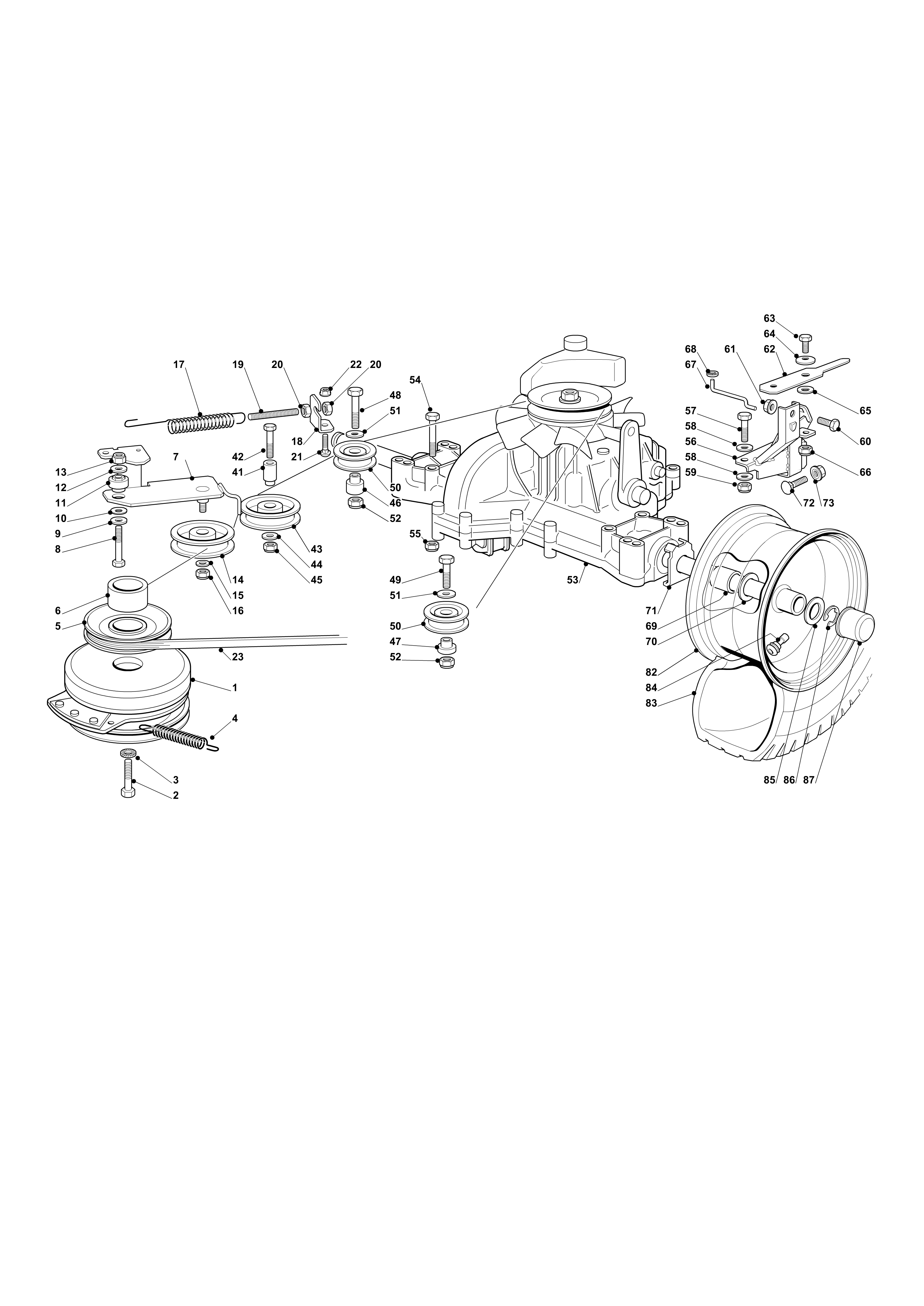

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118399063E1R | Embrayage | Non reliée | |
| 2 | G112737320E0R | Vis | Non reliée | |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G122430216E0 | Ressort | Disponible | Voir la pièce |
| 5 | G125601566E1 | Poulie | Disponible | Voir la pièce |
| 6 | G125160059E0 | Entretoise | Non reliée | |
| 7 | G382318217E0 | Levier | Disponible | Voir la pièce |
| 8 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 9 | G112523060E0R | Rondelle | Non reliée | |
| 10 | G327670055E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G125510087E0 | Pivot | Disponible | Voir la pièce |
| 12 | G112523060E0R | Rondelle | Non reliée | |
| 13 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125601554E0 | Poulie | Non reliée | |
| 15 | G112523060E0R | Rondelle | Non reliée | |
| 16 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G125430260E0 | Ressort | Non reliée | |
| 18 | G325755049E0 | Fourchette | Disponible | Voir la pièce |
| 19 | G125840005E0 | Entretoise | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 22 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G135062020E1 | Courroie | Disponible | Voir la pièce |
| 41 | G125510100E0 | Pivot | Disponible | Voir la pièce |
| 42 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 43 | G125601555E0 | Poulie | Non reliée | |
| 44 | G112523060E0R | Rondelle | Non reliée | |
| 45 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G125160024E2 | Entretoise | Non reliée | |
| 47 | G125160030E2 | Entretoise | Non reliée | |
| 48 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 49 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 50 | 68050124 | Poulie | Non reliée | |
| 50 | 68050124 | Poulie | Non reliée | |
| 51 | G122671653E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G122671653E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G118400960E0 | Transmission | Disponible | Voir la pièce |
| 54 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 55 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 56 | G382785149E0 | Support | Disponible | Voir la pièce |
| 57 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 58 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 58 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 59 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 61 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 62 | G325318157E0 | Levier | Disponible | Voir la pièce |
| 63 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 64 | G112369500E0 | Disque | Disponible | Voir la pièce |
| 65 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 66 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 67 | G25033033E0 | Tige | Disponible | Voir la pièce |
| 68 | G112604896E0 | Flasque | Disponible | Voir la pièce |
| 69 | G125160031E0 | Entretoise | Disponible | Voir la pièce |
| 70 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 71 | G325670025E0 | Rondelle | Disponible | Voir la pièce |
| 72 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 73 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 82 | G182001505E0R | Bandage roue | Non reliée | |
| 83 | G125590023E0R | Pneumatique | Non reliée | |
| 84 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 85 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 86 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 87 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382774249E0 | Etrier | Disponible | Voir la pièce |
| 2 | G382318219E1 | Levier | Disponible | Voir la pièce |
| 3 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 4 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 5 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G325650113E0 | Plaque | Disponible | Voir la pièce |
| 7 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 8 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 9 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 10 | G112523060E0R | Rondelle | Non reliée | |
| 10 | G112523060E0R | Rondelle | Non reliée | |
| 11 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 12 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G125430259E0 | Ressort | Disponible | Voir la pièce |
| 14 | G325735511E0 | Secteur | Disponible | Voir la pièce |
| 15 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 16 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G382000387E0 | Axe relevage | Disponible | Voir la pièce |
| 18 | G325547041E1 | Plaque | Disponible | Voir la pièce |
| 19 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 20 | G382000618E0 | Tige | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 23 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G122446402E1 | Ressort | Disponible | Voir la pièce |
| 26 | G112792410E0 | Vis | Disponible | Voir la pièce |
| 27 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G382000537E0 | Tige de connexion | Disponible | Voir la pièce |
| 29 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 30 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 32 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 33 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 34 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 35 | G382640808E0 | Pivot | Non reliée | |
| 36 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 39 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G382000385E0 | Axe relevage | Disponible | Voir la pièce |
| 42 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 43 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 44 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 45 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 46 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 47 | G382640807E1 | Pivot | Disponible | Voir la pièce |
| 48 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 50 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 50 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 51 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 53 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 54 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 55 | G382640808E0 | Pivot | Non reliée | |
| 56 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 57 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 59 | G112156602E0 | Ecrou | Disponible | Voir la pièce |

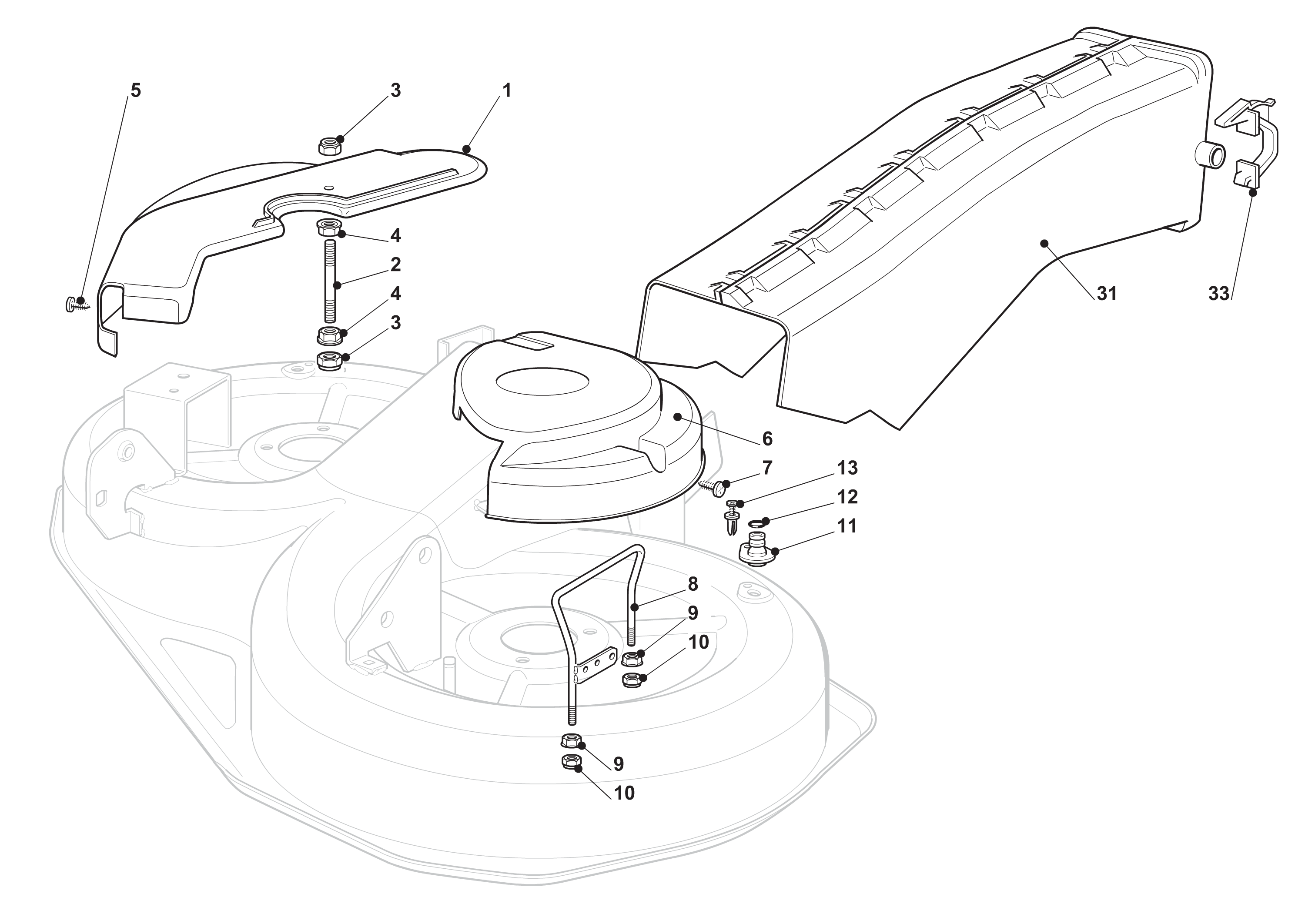

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325060111E0 | Carter | Disponible | Voir la pièce |
| 2 | G125580007E1 | Goujon | Disponible | Voir la pièce |
| 3 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 3 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 5 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 6 | G325060112E0 | Carter | Disponible | Voir la pièce |
| 7 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 8 | G382270301E0 | Guide de courroire | Disponible | Voir la pièce |
| 9 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G125033060E0 | Support | Disponible | Voir la pièce |
| 12 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 13 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 31 | G382108008E1 | Carter | Disponible | Voir la pièce |
| 33 | G325774373E0 | Etrier | Disponible | Voir la pièce |

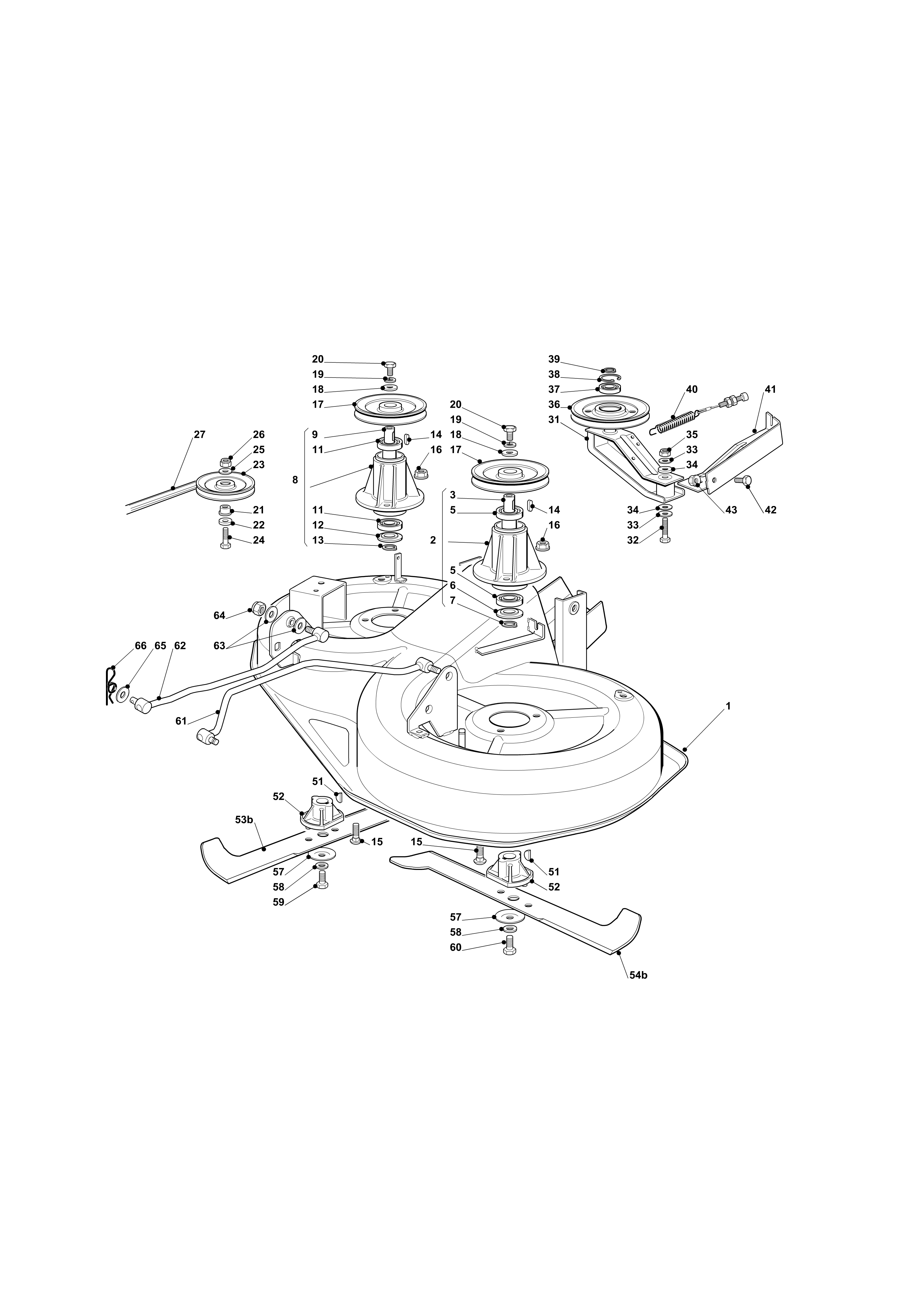

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382564075E1R | Plaque (noir) | Non reliée | |
| 2 | G382207202E1LCR | Flasque | Non reliée | |
| 3 | G125020834E0R | Arbre | Non reliée | |
| 5 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 5 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 6 | G325160501E1R | Disque | Non reliée | |
| 7 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 8 | G382207203E1LCR | Flasque | Non reliée | |
| 9 | G125020835E0R | Arbre | Non reliée | |
| 11 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 11 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 12 | G325160501E1R | Disque | Non reliée | |
| 13 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 14 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 14 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 15 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 15 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G125601563E0 | Poulie | Disponible | Voir la pièce |
| 17 | G125601563E0 | Poulie | Disponible | Voir la pièce |
| 18 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 20 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 21 | G125160007E1 | Entretoise | Disponible | Voir la pièce |
| 22 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G125601555E0 | Poulie | Non reliée | |
| 24 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 25 | G112523060E0R | Rondelle | Non reliée | |
| 26 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G135061508E0LCR | Courroie | Non reliée | |
| 31 | G382318141E2 | Levier | Disponible | Voir la pièce |
| 32 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 33 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 33 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G125601564E1 | Poulie | Disponible | Voir la pièce |
| 37 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 38 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 39 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 40 | G382004618E0 | Fil | Disponible | Voir la pièce |
| 41 | G382774215E3 | Etrier | Disponible | Voir la pièce |
| 42 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 43 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G112139100E0 | Clavette | Non reliée | |
| 51 | G112139100E0 | Clavette | Non reliée | |
| 52 | G125463200E0 | Moyeu | Non reliée | |
| 52 | G125463200E0 | Moyeu | Non reliée | |
| 53b | G182004345E1 | Lame no mulching right 92 | Non reliée | |
| 54b | G182004344E1 | Lame no mulching left 92 | Non reliée | |
| 57 | G122160400E0 | Disque | Non reliée | |
| 57 | G122160400E0 | Disque | Non reliée | |
| 58 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 58 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 59 | G112735695E1 | Vis | Non reliée | |
| 60 | G112735694E0 | Vis | Non reliée | |
| 61 | G382000535E0LC | Tige balancier | Non reliée | |
| 62 | G382000533E0LC | Tige balancier | Non reliée | |
| 63 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 64 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 65 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 66 | G112141418E0 | Goupille | Disponible | Voir la pièce |

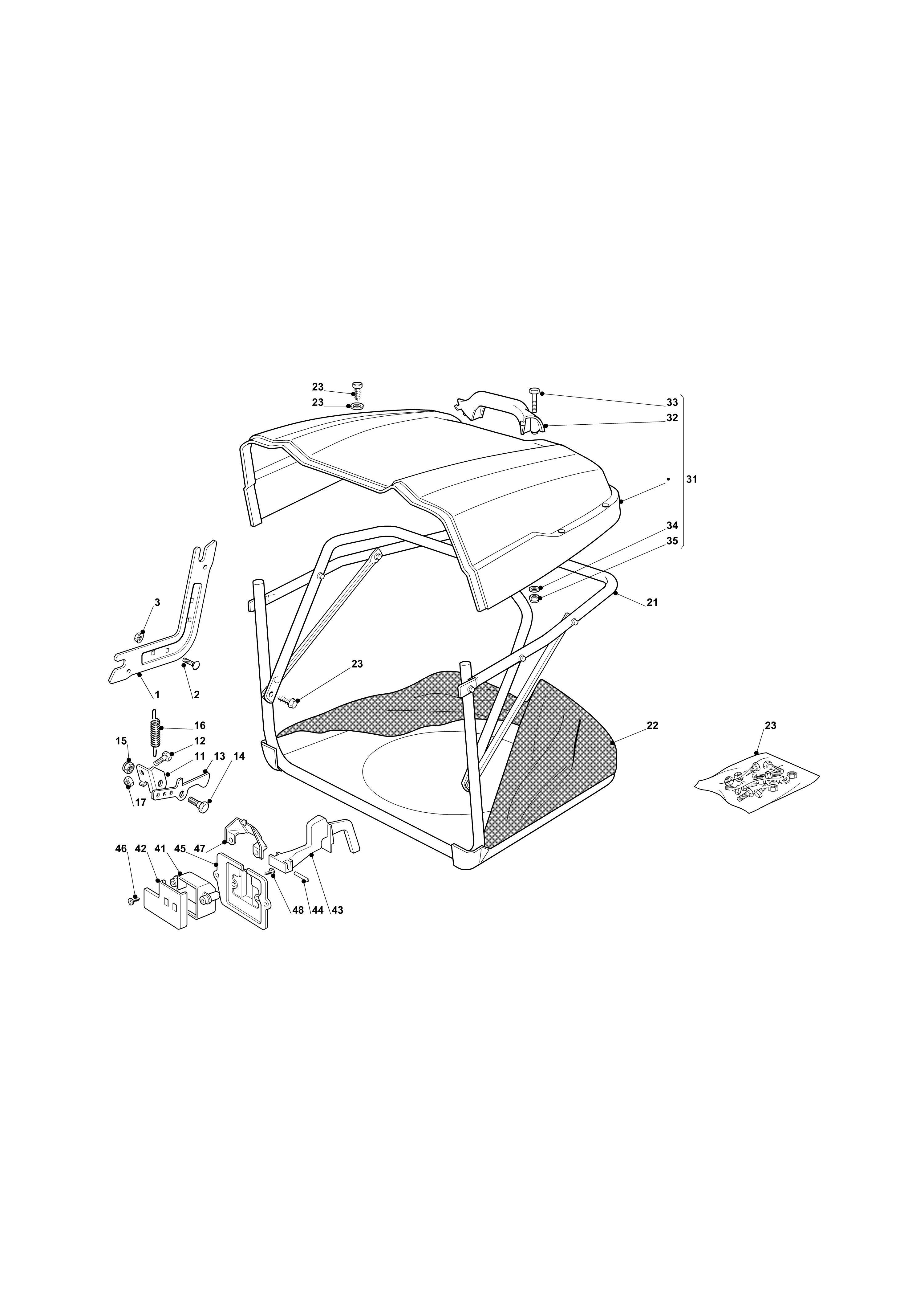

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325785275E0 | Support | Disponible | Voir la pièce |
| 2 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 3 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 11 | G325755031E2 | Equere support | Disponible | Voir la pièce |
| 12 | G112727796E0R | Vis | Non reliée | |
| 13 | G325774315E1 | Etrier | Disponible | Voir la pièce |
| 14 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 15 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G122450432E0 | Ressort | Disponible | Voir la pièce |
| 17 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G382800110E0 | Chassis avant | Disponible | Voir la pièce |
| 22 | G182105974E0R | Bac | Non reliée | |
| 23 | G382180120E0 | Kit vis | Disponible | Voir la pièce |
| 23 | G382180120E0 | Kit vis | Disponible | Voir la pièce |
| 23 | G382180120E0 | Kit vis | Disponible | Voir la pièce |
| 23 | G382180120E0 | Kit vis | Disponible | Voir la pièce |
| 31 | G382110273E1 | Couvre-bac (noir) | Disponible | Voir la pièce |
| 32 | G127394000E0 | Poignee | Disponible | Voir la pièce |
| 33 | G12789020E0 | Vis | Disponible | Voir la pièce |
| 34 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 42 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 43 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 44 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 45 | G325785272E0 | Protection micro | Disponible | Voir la pièce |
| 46 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 47 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 48 | G112735110E0 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G182040153E0 | Cablage | Disponible | Voir la pièce |
| 2 | G118450072E0 | Interrupteur demarr. | Disponible | Voir la pièce |
| 3 | G118550136E0 | Entretoise | Disponible | Voir la pièce |
| 4 | G118550135E0 | Rondelle | Disponible | Voir la pièce |
| 5 | G118400862E0 | Collier | Disponible | Voir la pièce |
| 6 | G118210022E0 | Clef a demarrage | Disponible | Voir la pièce |
| 7 | G112727810E0 | Vis | Disponible | Voir la pièce |
| 8 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 8 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 9 | G125722430E1 | Carte electronique | Disponible | Voir la pièce |
| 10 | G133215000E0 | Couvercle | Disponible | Voir la pièce |
| 11 | G133340036E0 | Fusee | Disponible | Voir la pièce |
| 11 | G133340040E0 | Fusee | Disponible | Voir la pièce |
| 12 | G133500007E0 | Couvercle fusible | Disponible | Voir la pièce |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 14 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 15 | - | N | Non reliée | |
| 16 | - | N | Non reliée | |
| 18 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 21 | G974351213E2 | Ecrou | Non reliée | |
| 22 | G118564864E1 | Capuchon | Disponible | Voir la pièce |
| 23 | G125065017E0 | Cablage | Disponible | Voir la pièce |
| 24 | G182040073E0 | Cable | Disponible | Voir la pièce |
| 25 | G133500030E0 | Douille | Disponible | Voir la pièce |
| 26 | G118459100E0 | Ampoule | Disponible | Voir la pièce |
| 27 | G118450068E1 | Interrupteur embrajage | Non reliée | |
| 28 | G118450060E1 | Interrupteur | Disponible | Voir la pièce |
| 31 | G118120068E0R | Batterie | Non reliée | |
| 33 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 35 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 36 | G327772099E1 | Etrier | Disponible | Voir la pièce |
| 37 | G382785191E0 | Support batterie | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G382394853E0 | Kit interrupteur | Disponible | Voir la pièce |
| 42 | G119410609E1LC | Micro-interrupteur | Disponible | Voir la pièce |
| 43 | G112735602E0 | Vis | Disponible | Voir la pièce |
| 44 | G112581100E0 | Grower | Disponible | Voir la pièce |
| 45 | G112290791E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G112735110E0 | Vis | Disponible | Voir la pièce |

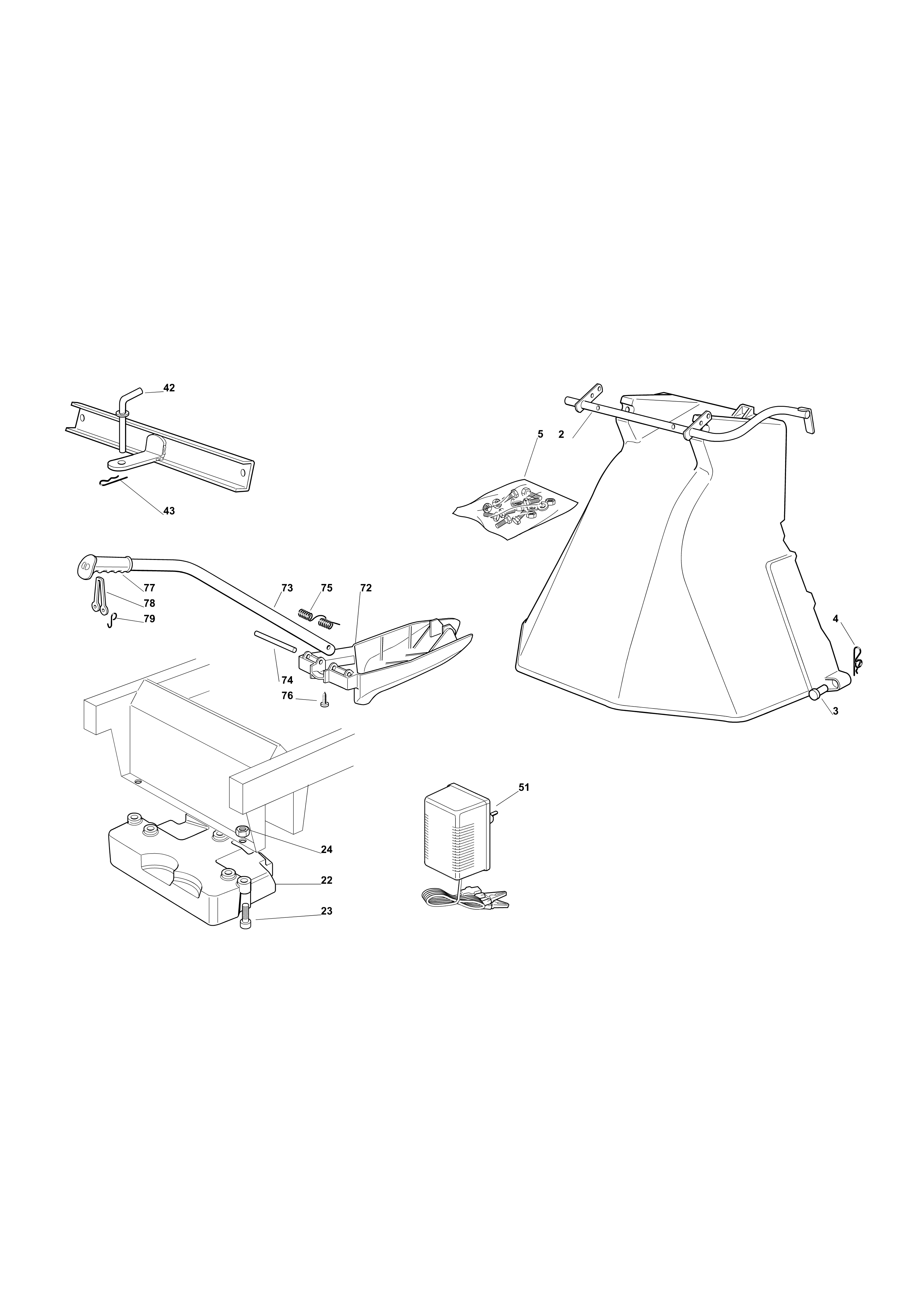

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G382869035E0 | Tuyau | Disponible | Voir la pièce |
| 3 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 4 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 5 | G382180062E0 | Kit vis | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 43 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 51 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 51 | G113492500E1R | Charge batterie | Non reliée | |
| 72 | G325140093E0 | Deflecteur | Disponible | Voir la pièce |
| 73 | G325394007E0 | Poignee | Disponible | Voir la pièce |
| 74 | G125510077E0 | Pivot | Disponible | Voir la pièce |
| 75 | G125430245E0 | Ressort | Disponible | Voir la pièce |
| 76 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 77 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 78 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 79 | G125253004E0 | Crochet | Disponible | Voir la pièce |

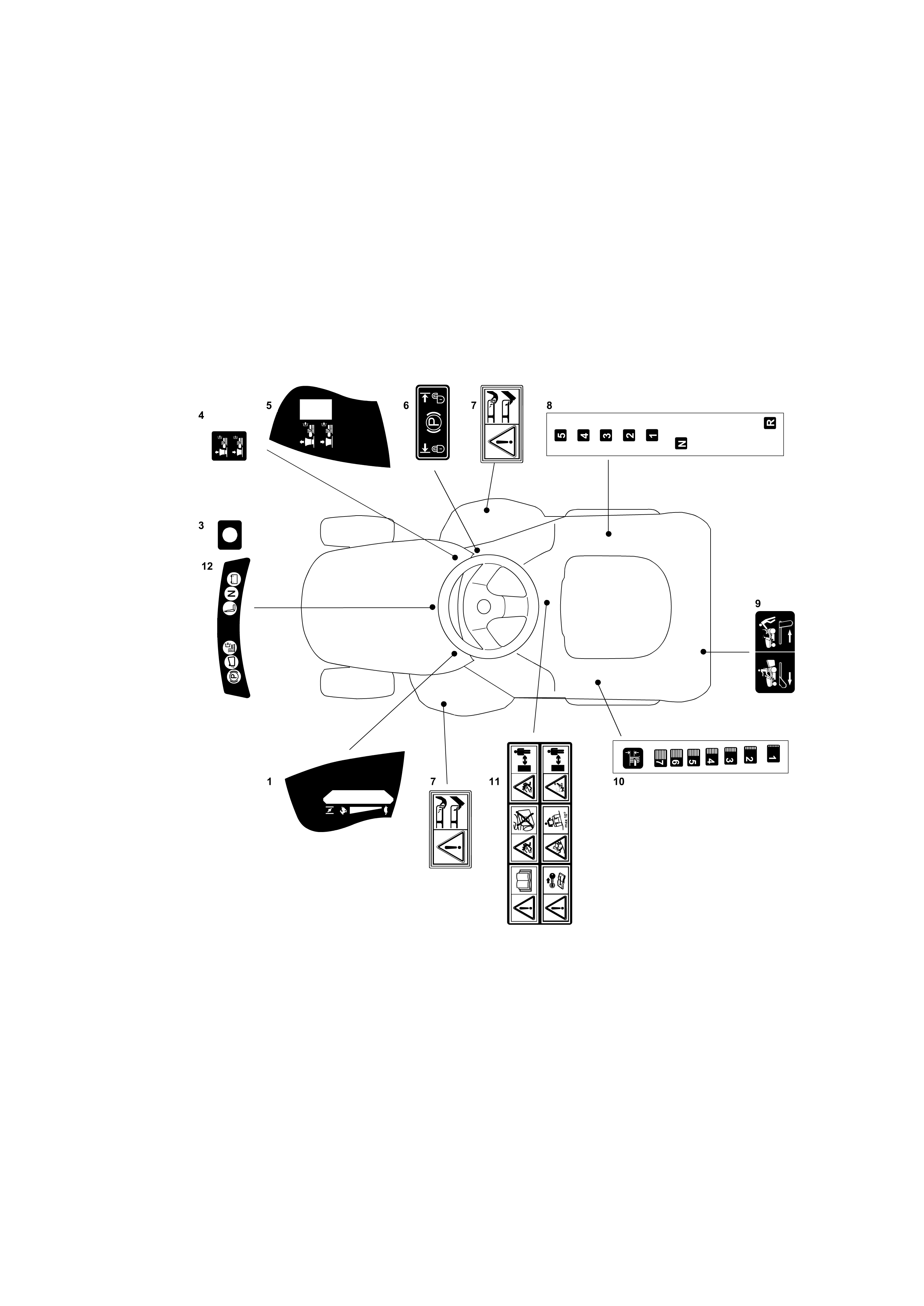

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114361440E0 | Etiquette | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | G114361439E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114361452E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 7 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | G114361451E0 | Etiquette (hydro) | Disponible | Voir la pièce |
| 10 | G114361441E0 | Etiquette | Disponible | Voir la pièce |
| 11 | G114361553E1 | Etiquette | Disponible | Voir la pièce |
| 12 | G125420020E0 | Etiquette | Disponible | Voir la pièce |

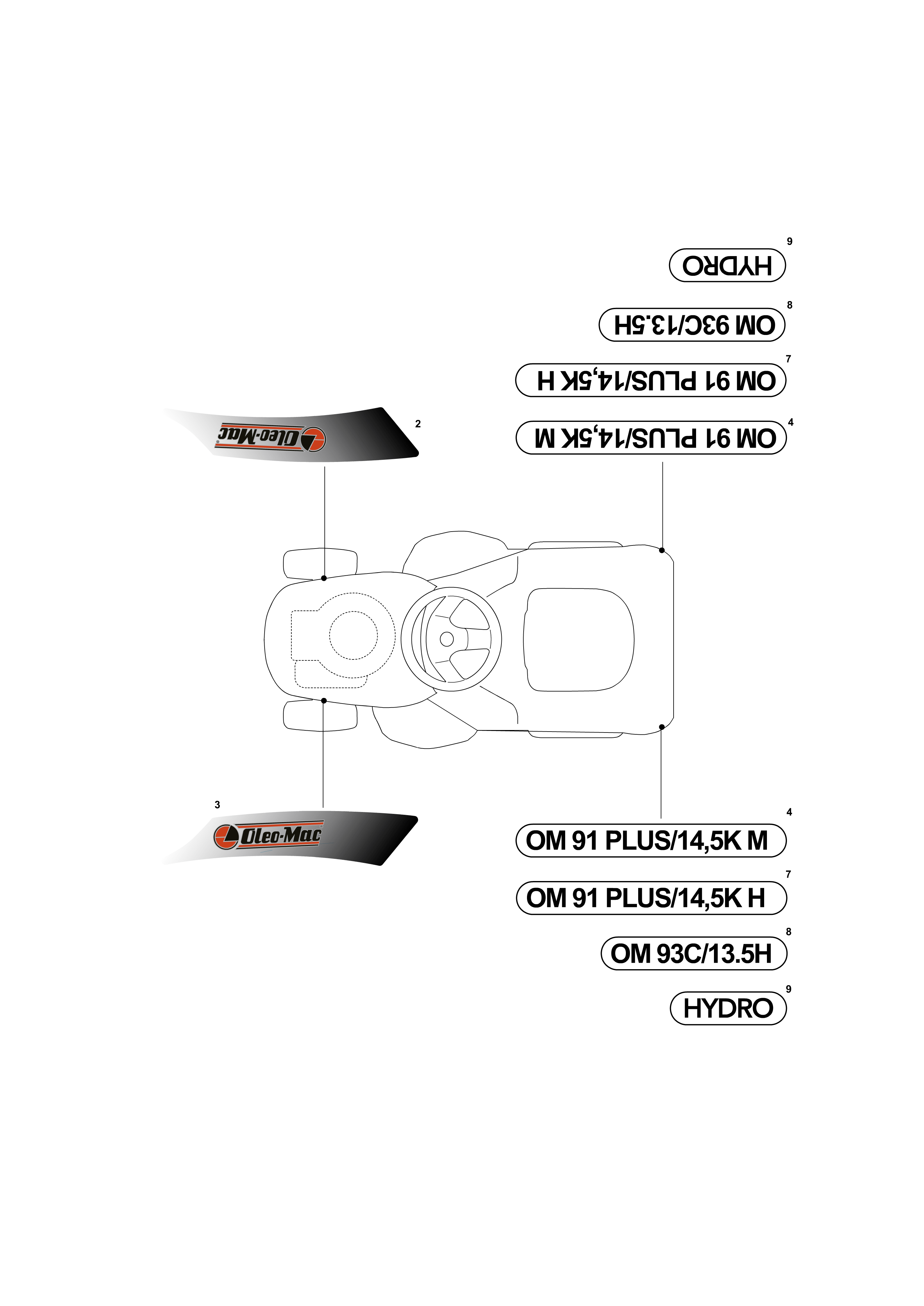

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G114366476E0 | Etiquette | Disponible | Voir la pièce |
| 3 | G114366477E0 | Etiquette | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 7 | G114365648E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114365648E0 | Etiquette | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 8 | - | N | Non reliée | |
| 9 | G114360216E0 | Etiquette | Disponible | Voir la pièce |
| 9 | G114360216E0 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325060121E2 | Carter | Non reliée | |
| 2 | G325060122E1 | Carter | Non reliée | |
| 3 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 3 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 4 | G112728535E0 | Vis | Non reliée | |
| 5 | G325774381E0 | Etrier | Non reliée | |
| 6 | G325774383E0 | Etrier | Non reliée | |
| 7 | G325033066E0 | Raccord tuyau d’eau | Non reliée | |
| 8 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 9 | G325033065E0 | Raccord tuyau d’eau | Non reliée | |
| 10 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 11 | G325869069E0 | Tube de connexion | Non reliée | |
| 12 | G325869068E0 | Tube de connexion | Non reliée | |
| 13 | G325160039E0 | Entretoise | Disponible | Voir la pièce |
| 13 | G325160039E0 | Entretoise | Disponible | Voir la pièce |
| 21 | G325060127E0 | Carter | Non reliée | |
| 22 | G112791400E0 | Vis | Disponible | Voir la pièce |
| 23 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G325160039E0 | Entretoise | Disponible | Voir la pièce |
| 31 | G382108008E1 | Carter | Disponible | Voir la pièce |
| 33 | G325774373E0 | Etrier | Disponible | Voir la pièce |
