Vue Éclatée HT 27 L
Retrouvez les pièces détachées, références et repères disponibles pour HT 27 L.

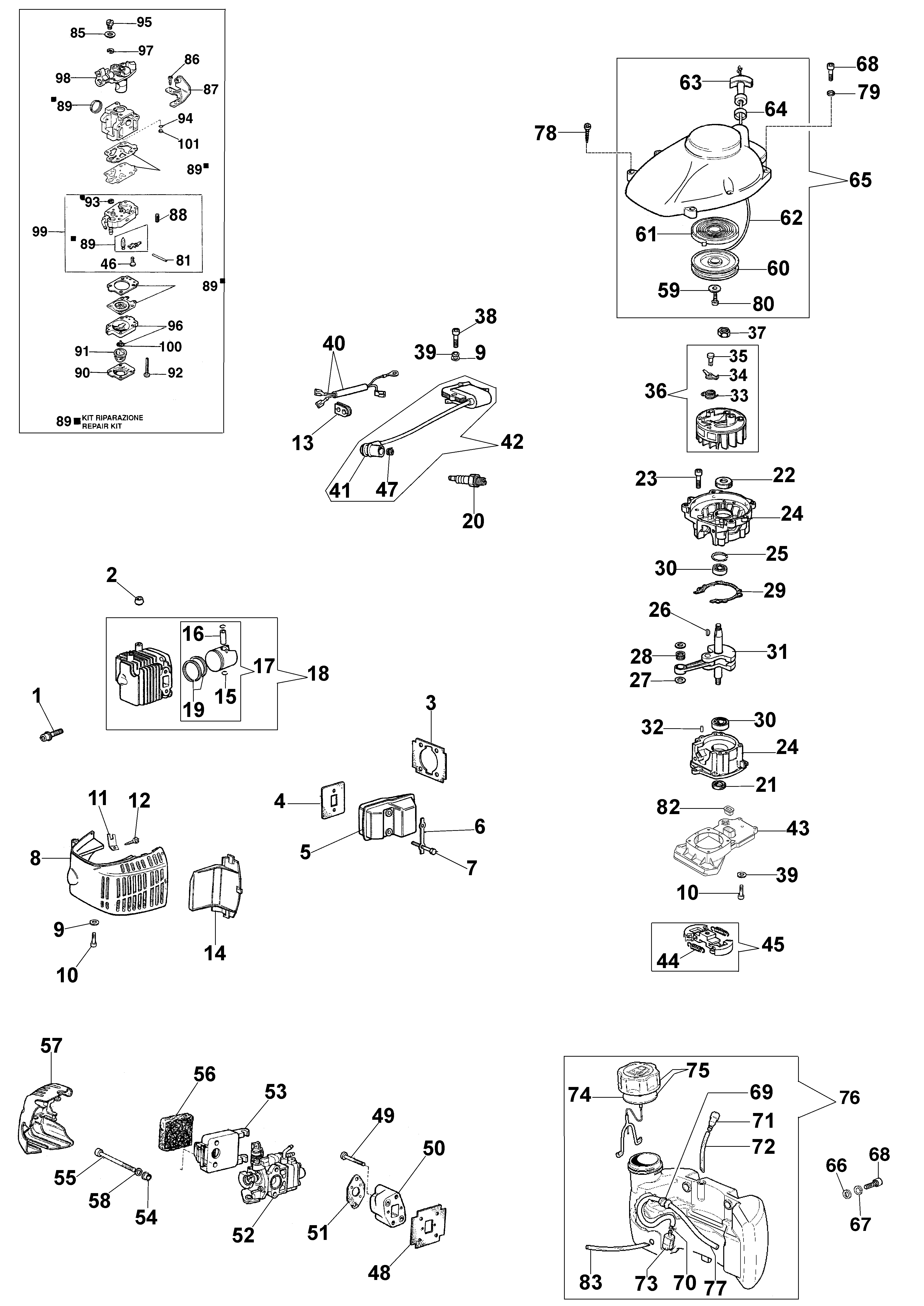

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 3 | 61070059 | Joint | Disponible | Voir la pièce |
| 4 | 61070033 | Joint | Disponible | Voir la pièce |
| 5 | 58040140AR | Pot | Non reliée | |
| 6 | 61070055R | Bride | Disponible | Voir la pièce |
| 7 | 3806027 | Vis | Disponible | Voir la pièce |
| 8 | 61070026BR | Couvercle | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 10 | 3909005 | Vis | Disponible | Voir la pièce |
| 10 | 3909005 | Vis | Disponible | Voir la pièce |
| 11 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 14 | 58040048 | Fermeture | Disponible | Voir la pièce |
| 15 | 61070067R | Bague | Non reliée | |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 18 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 19 | 61070065R | Segment | Disponible | Voir la pièce |
| 20 | 3055104R | Bougie | Disponible | Voir la pièce |
| 21 | 61070074 | Bague | Disponible | Voir la pièce |
| 22 | 61070075 | Bague | Disponible | Voir la pièce |
| 23 | 61070063 | Vis | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070062 | Joint | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 31 | 58040027 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070073 | Goupille | Disponible | Voir la pièce |
| 33 | 58040004 | Ressort | Disponible | Voir la pièce |
| 34 | 58040003 | Flasque | Disponible | Voir la pièce |
| 35 | 4161151 | Pivot | Disponible | Voir la pièce |
| 36 | 58040023AR | Volant | Disponible | Voir la pièce |
| 37 | 3980012R | Ecrou | Non reliée | |
| 38 | 006000085 | Vis | Disponible | Voir la pièce |
| 39 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 40 | 61070012R | Cable | Disponible | Voir la pièce |
| 41 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 42 | 56510066R | Bobine | Disponible | Voir la pièce |
| 43 | 58040291 | Demi-carter | Disponible | Voir la pièce |
| 44 | 58040012AR | Ressort | Disponible | Voir la pièce |
| 45 | 58040134AR | Embrayage | Disponible | Voir la pièce |
| 46 | 2318569 | Vis | Disponible | Voir la pièce |
| 47 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 48 | 61070007R | Joint | Non reliée | |
| 49 | 3801051R | Vis | Disponible | Voir la pièce |
| 50 | 61070004R | Bride termique | Non reliée | |
| 51 | 4161438R | Joint | Non reliée | |
| 52 | 2318910R | Carburateur WYJ-228A | Disponible | Voir la pièce |
| 53 | 61070003ER | Support filtre | Non reliée | |
| 54 | 61040020 | Bague | Disponible | Voir la pièce |
| 55 | 61052009BR | Vis | Disponible | Voir la pièce |
| 56 | 56510064R | Filtre | Non reliée | |
| 57 | 58040395R | Kit filtre | Non reliée | |
| 58 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 59 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 60 | 58040019BR | Poulie | Disponible | Voir la pièce |
| 61 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 62 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 63 | 093500397R | Poignée de démarrage | Non reliée | |
| 64 | 072700089R | Bague | Disponible | Voir la pièce |
| 65 | 58042013BR | Demarrage complet | Disponible | Voir la pièce |
| 66 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 67 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 68 | 3801013R | Vis | Disponible | Voir la pièce |
| 68 | 3801013R | Vis | Disponible | Voir la pièce |
| 69 | 4161211R | Passetube | Disponible | Voir la pièce |
| 70 | 4098377R | Bande | Disponible | Voir la pièce |
| 71 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 72 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 73 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 74 | 61070006R | Joint | Disponible | Voir la pièce |
| 75 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 76 | 58040294R | Reservoir complet | Non reliée | |
| 77 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 78 | 3960064AR | Vis | Disponible | Voir la pièce |
| 79 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 80 | 3960070AR | Vis | Disponible | Voir la pièce |
| 81 | 003300201 | Axe | Disponible | Voir la pièce |
| 82 | 4162265 | Support | Disponible | Voir la pièce |
| 83 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 85 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 86 | 2318580 | Vis | Disponible | Voir la pièce |
| 87 | 2318813 | Support | Disponible | Voir la pièce |
| 88 | 2318568 | Ressort | Disponible | Voir la pièce |
| 89 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 89 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 89 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 89 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 89 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 90 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 91 | 2318572 | Pompe | Disponible | Voir la pièce |
| 92 | 2318585 | Vis | Disponible | Voir la pièce |
| 93 | 003300204R | Filtre mix | Non reliée | |
| 94 | 2318701 | Bague or | Disponible | Voir la pièce |
| 95 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 96 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 97 | 2318189 | Bague | Disponible | Voir la pièce |
| 98 | 2318814 | Soupape | Disponible | Voir la pièce |
| 99 | 2318811 | Corp pompe | Disponible | Voir la pièce |
| 100 | 2318592R | Soupape | Non reliée | |
| 101 | 2318812 | Gicleur | Disponible | Voir la pièce |

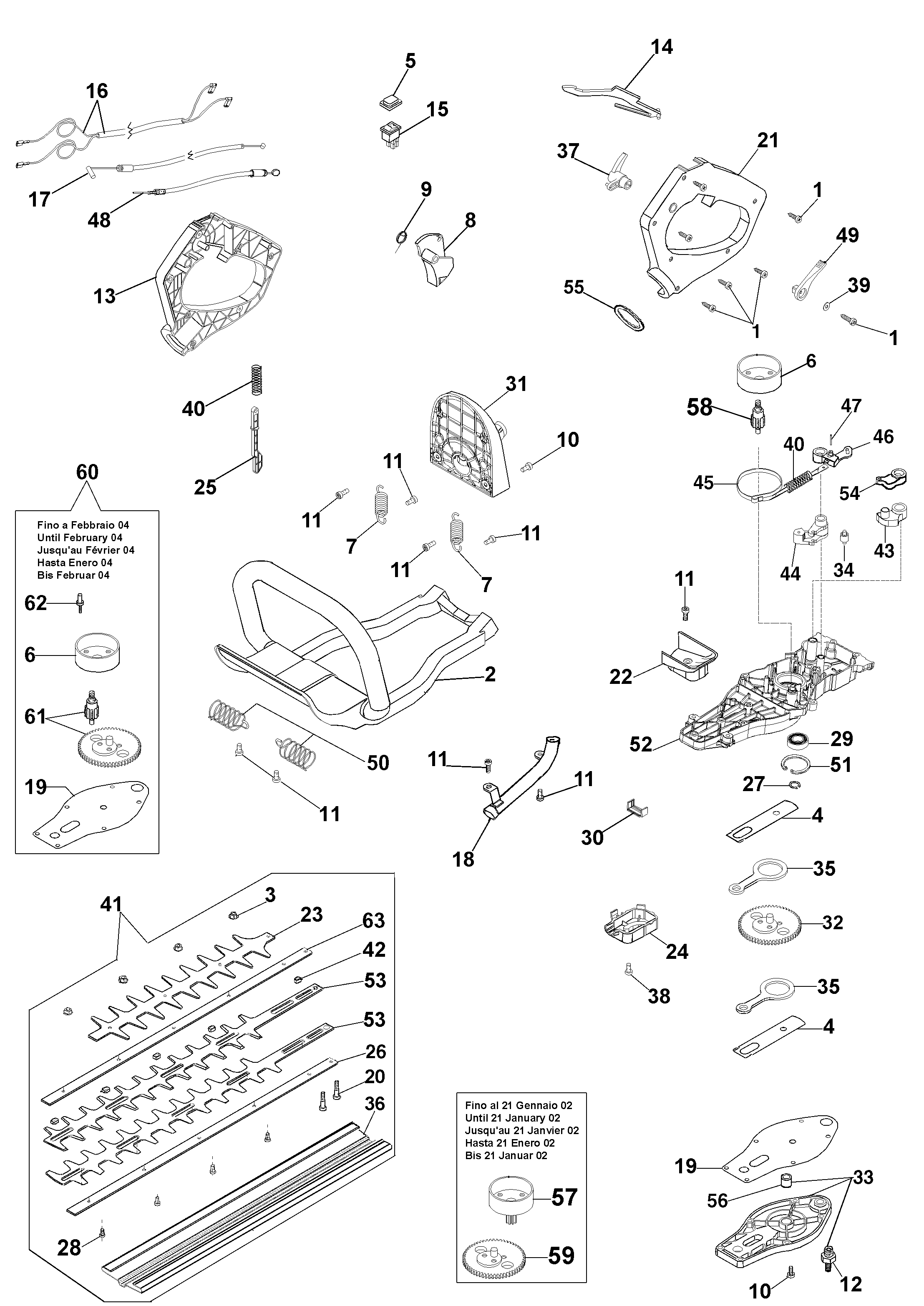

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960067AR | Vis | Disponible | Voir la pièce |
| 1 | 3960067AR | Vis | Disponible | Voir la pièce |
| 2 | 58040078AR | Poignee | Disponible | Voir la pièce |
| 3 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | 58040057R | Bride | Non reliée | |
| 4 | 58040057R | Bride | Non reliée | |
| 5 | 2317013R | Protection | Disponible | Voir la pièce |
| 6 | 58040218R | Cloche embrayage | Disponible | Voir la pièce |
| 6 | 58040218R | Cloche embrayage | Disponible | Voir la pièce |
| 7 | 58040080 | Ressort | Disponible | Voir la pièce |
| 7 | 58040080 | Ressort | Disponible | Voir la pièce |
| 8 | 58040084 | Levier accelerateur | Disponible | Voir la pièce |
| 9 | 58040136 | Ressort | Disponible | Voir la pièce |
| 10 | 3960082BR | Vis | Disponible | Voir la pièce |
| 10 | 3960082BR | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 11 | 3960073R | Vis | Disponible | Voir la pièce |
| 12 | 58040180R | Graisseur | Disponible | Voir la pièce |
| 13 | 58040393 | Couple poignées | Disponible | Voir la pièce |
| 14 | 58040085 | Levier | Disponible | Voir la pièce |
| 15 | 2317021R | Interrupteur | Non reliée | |
| 16 | 58040086 | Cable | Disponible | Voir la pièce |
| 17 | 58040087 | Câble frein | Disponible | Voir la pièce |
| 18 | 58040135 | Deflecteur | Disponible | Voir la pièce |
| 19 | 58040058A | Joint | Disponible | Voir la pièce |
| 19 | 58040058A | Joint | Disponible | Voir la pièce |
| 20 | 3801057R | Vis | Non reliée | |
| 21 | 58040393 | Couple poignées | Disponible | Voir la pièce |
| 22 | 58040097 | Deflecteur | Disponible | Voir la pièce |
| 23 | 58040166 | Guide | Disponible | Voir la pièce |
| 24 | 58040076 | Couvercle | Disponible | Voir la pièce |
| 25 | 58040090 | Tige | Disponible | Voir la pièce |
| 26 | 58040165 | Guide | Disponible | Voir la pièce |
| 27 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 28 | 3979021R | Vis | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 30 | 58040077AR | Joint | Non reliée | |
| 31 | 58040081 | Support | Disponible | Voir la pièce |
| 32 | 58040275R | Engrenage | Disponible | Voir la pièce |
| 33 | 58042148 | Couvercle | Disponible | Voir la pièce |
| 34 | 58040072 | Rouleau | Disponible | Voir la pièce |
| 35 | 58040227AR | Bielle | Non reliée | |
| 35 | 58040227AR | Bielle | Non reliée | |
| 36 | 58040167 | Protection | Disponible | Voir la pièce |
| 37 | 58040088 | Levier | Disponible | Voir la pièce |
| 38 | 3960082BR | Vis | Disponible | Voir la pièce |
| 39 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 40 | 58040091 | Ressort | Disponible | Voir la pièce |
| 40 | 58040091 | Ressort | Disponible | Voir la pièce |
| 41 | 58040162A | Group lame | Disponible | Voir la pièce |
| 42 | 58040051R | Entretoise | Non reliée | |
| 43 | 58040073 | Camme | Disponible | Voir la pièce |
| 44 | 58040095 | Levier | Disponible | Voir la pièce |
| 45 | 58040017 | Bande de frein | Disponible | Voir la pièce |
| 46 | 58040070 | Levier | Disponible | Voir la pièce |
| 47 | 3033019 | Rouleau | Disponible | Voir la pièce |
| 48 | 58040075 | Cable accellerateur | Disponible | Voir la pièce |
| 49 | 58040089 | Levier | Disponible | Voir la pièce |
| 50 | 58040079AR | Ressort | Disponible | Voir la pièce |
| 51 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 52 | 58042021A | Boite engranages | Disponible | Voir la pièce |
| 53 | 58040163AR | Lame | Disponible | Voir la pièce |
| 53 | 58040163AR | Lame | Disponible | Voir la pièce |
| 54 | 58040074R | Levier accelerateur | Disponible | Voir la pièce |
| 55 | 3027015 | Entretoise | Disponible | Voir la pièce |
| 56 | 3067006R | Bague | Disponible | Voir la pièce |
| 57 | 58040013R | Cloche embrayage | Disponible | Voir la pièce |
| 58 | 58040272R | Pignon | Disponible | Voir la pièce |
| 59 | 58040101R | Engrenage | Non reliée | |
| 60 | 58042123A | Jeu de modification | Disponible | Voir la pièce |
| 61 | 58042149 | Kit engranages | Disponible | Voir la pièce |
| 62 | 2318819 | Vis | Disponible | Voir la pièce |
| 63 | 58040164 | Support | Disponible | Voir la pièce |
