Vue Éclatée OM 72C/12,5KM Cat.2012

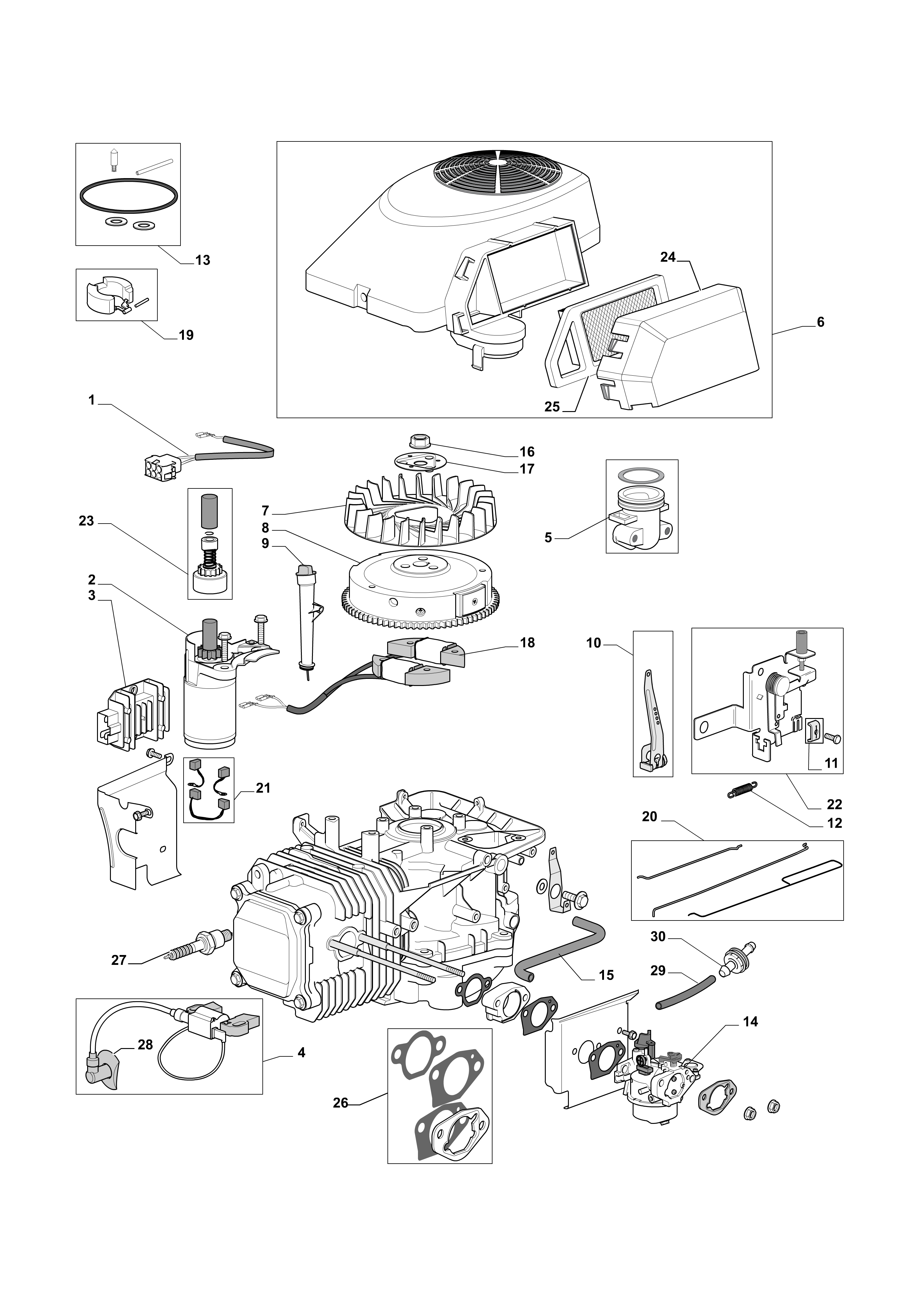

Retrouvez les pièces détachées, références et repères disponibles pour OM 72C/12,5KM Cat.2012.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118550207E0 | Cablage | Non reliée | |
| 2 | G118550214E0 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 3 | G118550208E1 | Regulateur | Non reliée | |
| 4 | G118551438E0 | Bobine | Disponible | Voir la pièce |
| 5 | G118550320E1 | Collecteur aspiration | Disponible | Voir la pièce |
| 6 | G118550319E0 | Ens. capot | Disponible | Voir la pièce |
| 7 | G118550235E0 | Ventilateur | Disponible | Voir la pièce |
| 8 | G118550234E2 | Ens. volant | Disponible | Voir la pièce |
| 9 | G118550205E2 | Ensemble tuyau niveau huile | Disponible | Voir la pièce |
| 10 | G118550330E1 | Levier de commande | Disponible | Voir la pièce |
| 11 | G118550212E0 | Fixation cable | Disponible | Voir la pièce |
| 12 | G118550213E0 | Ressort | Disponible | Voir la pièce |
| 13 | G118550442E0 | Kit garnitures carburateur | Disponible | Voir la pièce |
| 14 | G118550435E1 | Carburateur | Disponible | Voir la pièce |
| 15 | G118550325E1 | Tuyau soupirail | Disponible | Voir la pièce |
| 16 | G118550237E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G118550236E0 | Coupe démarreur | Disponible | Voir la pièce |
| 18 | G118550210E1 | Ens. bobine, chargeur | Disponible | Voir la pièce |
| 19 | G118550440E0 | Kit réparation | Disponible | Voir la pièce |
| 20 | G118550239E1 | Ens. rod du gouverneur | Disponible | Voir la pièce |
| 21 | G118550332E1 | Charbon | Disponible | Voir la pièce |
| 22 | G118550331E1 | Ens. comand du accelerateur | Disponible | Voir la pièce |
| 23 | G118550365E1 | Kit réparation | Disponible | Voir la pièce |
| 24 | G118550322E0 | Couvercle filtre aire | Disponible | Voir la pièce |
| 25 | G118550321E0 | Filtre aire | Disponible | Voir la pièce |
| 26 | G118550217E1 | Kit joints | Disponible | Voir la pièce |
| 27 | 3055122R | Bougie | Non reliée | |
| 28 | G118550448E0 | Borne fil bougie | Disponible | Voir la pièce |
| 29 | G118550432E0 | Conduite combustible | Disponible | Voir la pièce |
| 30 | G118550427E0 | Filtre Carburant | Non reliée |

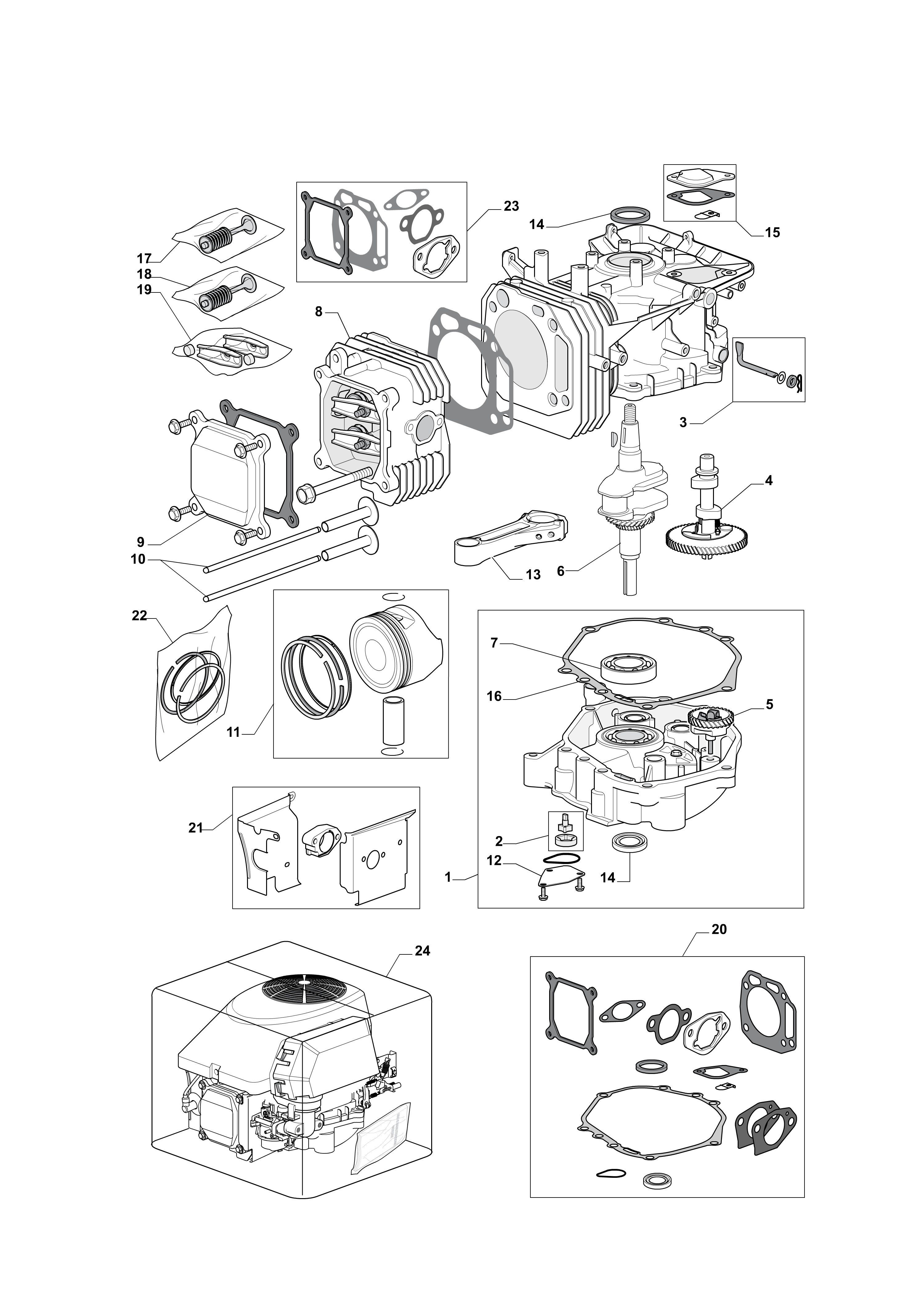

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118550445E0 | Jeu carter moteur | Disponible | Voir la pièce |
| 2 | G118550224E0 | Jeu pompe huile | Disponible | Voir la pièce |
| 3 | G118550226E0 | Jeu arbre régulateur | Disponible | Voir la pièce |
| 4 | G118550243E0 | Arbre à cames | Disponible | Voir la pièce |
| 5 | G118550347E0 | Kit régulateur | Disponible | Voir la pièce |
| 6 | G118550232E0 | Jeu arbre moteur | Disponible | Voir la pièce |
| 7 | G118550227E0 | Roulement | Disponible | Voir la pièce |
| 8 | G118550233E0 | Ens. culasse du cylindre | Disponible | Voir la pièce |
| 9 | G118551534E0 | Couvercle | Non reliée | |
| 10 | G118550242E1 | Ens. tige | Disponible | Voir la pièce |
| 11 | G118550328E1 | Piston complet | Disponible | Voir la pièce |
| 12 | G118550223E0 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 13 | G118550231E1 | Bielle | Disponible | Voir la pièce |
| 14 | G118551418E0 | Joint d | Non reliée | |
| 14 | G118551418E0 | Joint d | Non reliée | |
| 15 | G118550446E0 | Ens. garnitures | Disponible | Voir la pièce |
| 16 | G118550355E1 | Joint | Disponible | Voir la pièce |
| 17 | G118550240E0 | Ens. soupape aspiration | Disponible | Voir la pièce |
| 18 | G118550241E0 | Ens. soupape évacuation | Disponible | Voir la pièce |
| 19 | G118551510E0 | Balancier | Non reliée | |
| 20 | G118550438E0 | Kit garnitures moteur | Disponible | Voir la pièce |
| 21 | G118550220E0 | Ens. Protection moteur | Disponible | Voir la pièce |
| 22 | G118550436E0 | Ens. bagues élastiques | Disponible | Voir la pièce |
| 23 | G118550437E0 | Culasse du cylindre kit garnitures | Disponible | Voir la pièce |
| 24 | G118550439E2R | Moteur complet | Non reliée |

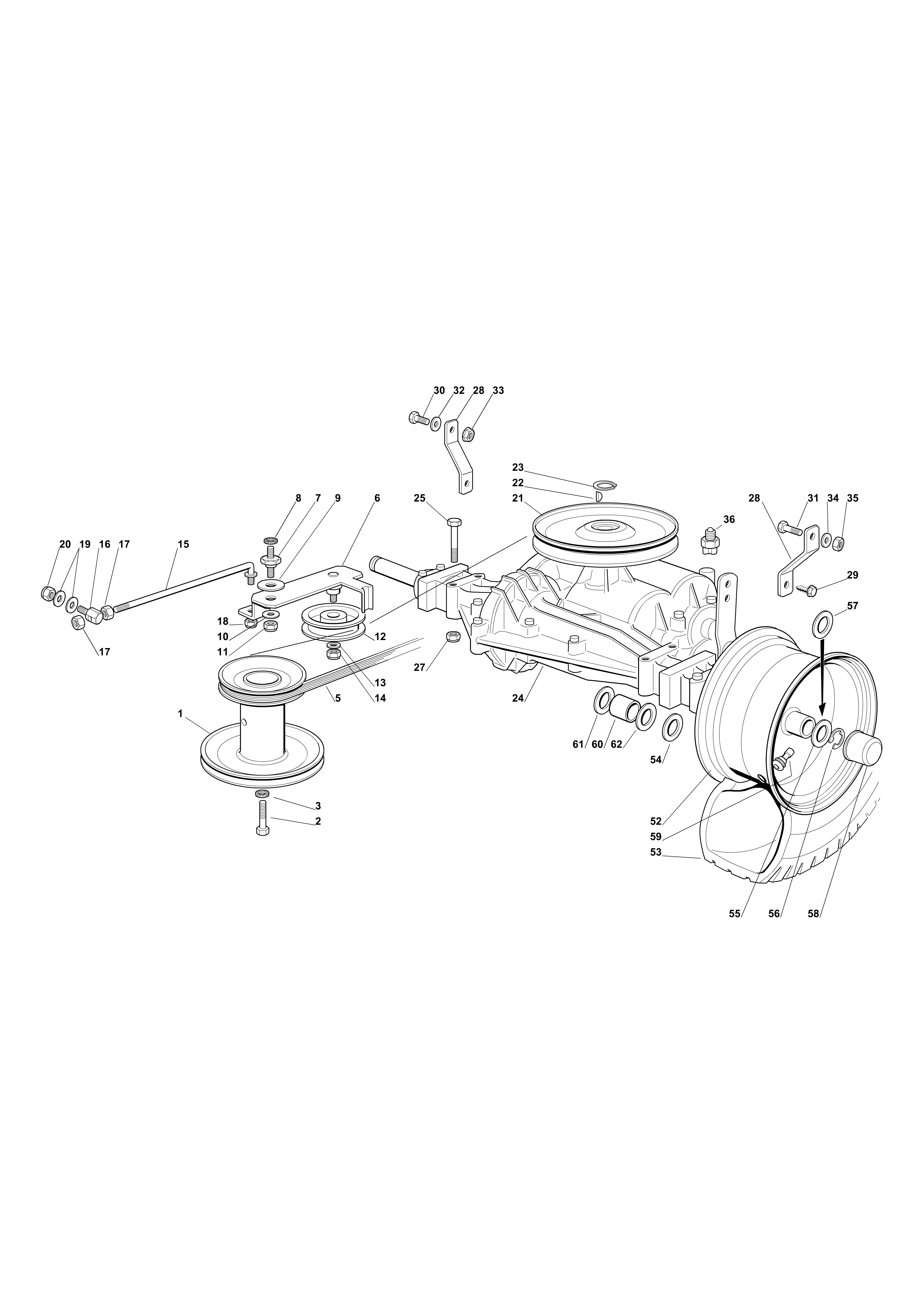

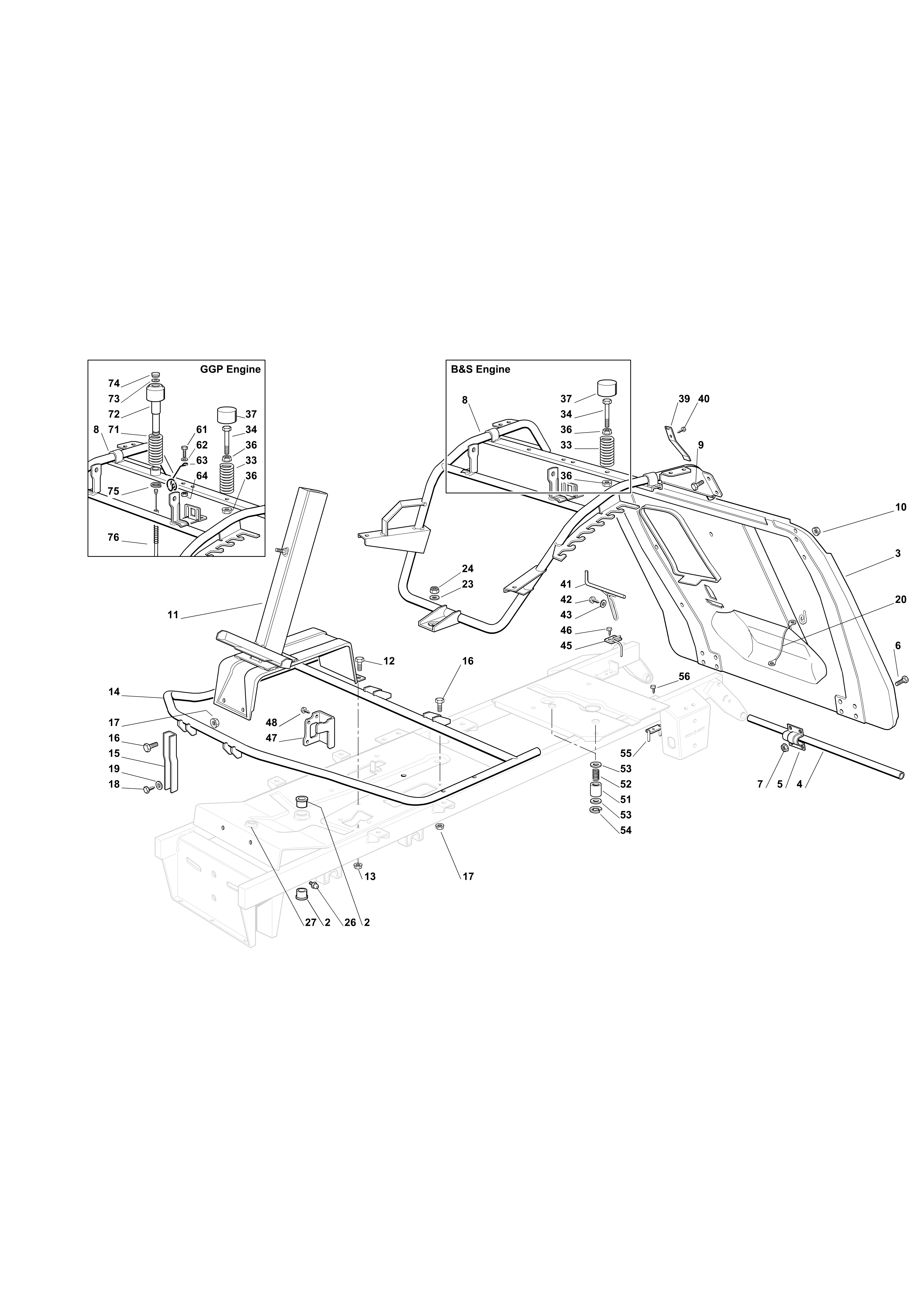

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 3 | G384545057E3 | Plaquette | Disponible | Voir la pièce |
| 4 | G127037000E1 | Pivot | Disponible | Voir la pièce |
| 5 | G325547012E1 | Plaquette | Disponible | Voir la pièce |
| 6 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 7 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G384801137E0 | Châssis | Disponible | Voir la pièce |
| 8 | G384801137E0 | Châssis | Disponible | Voir la pièce |
| 9 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 10 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G384783027E0 | Support | Disponible | Voir la pièce |
| 12 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 13 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G384801107E3 | Support marchepied | Disponible | Voir la pièce |
| 15 | G327787025E0 | Support | Disponible | Voir la pièce |
| 16 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 16 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 19 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G384040300E0 | Cable | Disponible | Voir la pièce |
| 23 | G112523060E0R | Rondelle | Non reliée | |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 27 | G125034001E0 | Bague | Disponible | Voir la pièce |
| 33 | G127430575E0 | Ressort | Disponible | Voir la pièce |
| 33 | G127430575E0 | Ressort | Disponible | Voir la pièce |
| 34 | G127943050E0 | Vis | Disponible | Voir la pièce |
| 34 | G127943050E0 | Vis | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 37 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 39 | G127430600E0 | Bride | Disponible | Voir la pièce |
| 40 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 41 | G127294001E0 | Guide | Disponible | Voir la pièce |
| 42 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G127294003E0 | Guide | Disponible | Voir la pièce |
| 46 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 47 | G327772095E0 | Etrier | Disponible | Voir la pièce |
| 48 | G112735106E0 | Vis | Disponible | Voir la pièce |
| 51 | G127047012E0 | Douille | Disponible | Voir la pièce |
| 52 | G127430577E0 | Ressort | Disponible | Voir la pièce |
| 53 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 53 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 54 | G112000955E0 | Bague | Disponible | Voir la pièce |
| 55 | G184250053E0 | Guide | Disponible | Voir la pièce |
| 56 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 61 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 62 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 63 | G125430239E1 | Ressort | Disponible | Voir la pièce |
| 64 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G127430581E0 | Ressort | Disponible | Voir la pièce |
| 72 | G384050500E0 | Adaptateur | Disponible | Voir la pièce |
| 73 | G327670056E0 | Rondelle | Disponible | Voir la pièce |
| 74 | G327790011E0 | Bouchon | Disponible | Voir la pièce |
| 75 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 76 | G184207106E0 | Fil | Disponible | Voir la pièce |

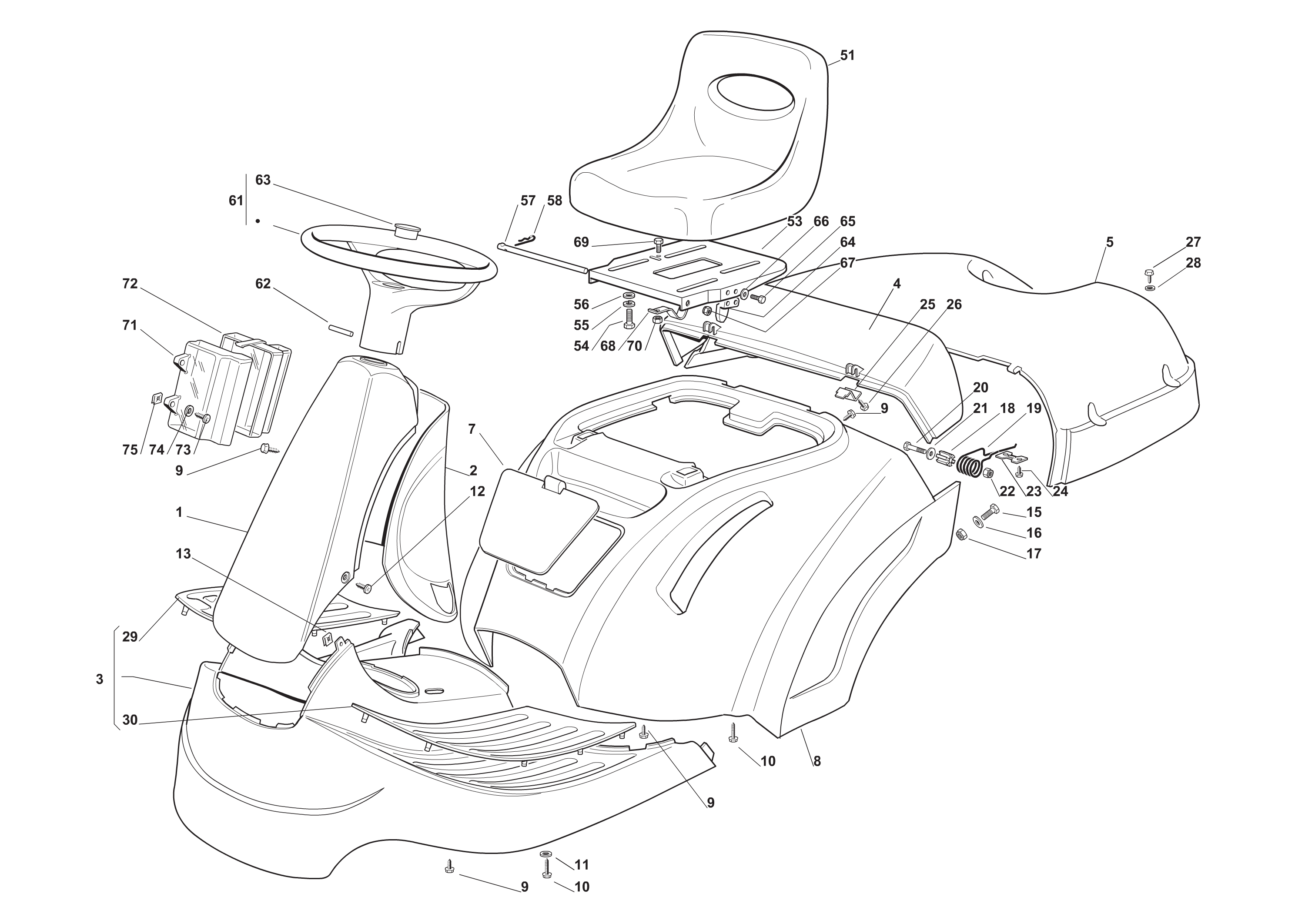

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384598076E1 | Protection | Disponible | Voir la pièce |
| 2 | G327600111E1 | Protection | Disponible | Voir la pièce |
| 3 | G327110350E2 | Couverture | Non reliée | |
| 4 | G327110353E1 | Couverture | Disponible | Voir la pièce |
| 5 | G327110354E1 | Couverture | Disponible | Voir la pièce |
| 7 | G327109526E0R | Couvercle | Non reliée | |
| 8 | G384110100E4R | Couverture | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 10 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 10 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 11 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112727790E0 | Vis | Disponible | Voir la pièce |
| 13 | G112437503E0 | Plaque | Disponible | Voir la pièce |
| 15 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 16 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G127047003E0 | Douille | Disponible | Voir la pièce |
| 19 | G127430551E1 | Ressort | Disponible | Voir la pièce |
| 20 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 21 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G327546001E0 | Plaque | Disponible | Voir la pièce |
| 24 | G112735420E0R | Vis | Non reliée | |
| 25 | G327546003E0 | Plaque | Disponible | Voir la pièce |
| 26 | G112735420E0R | Vis | Non reliée | |
| 27 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 28 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G127110304E0 | Couvrecourroie | Disponible | Voir la pièce |
| 30 | G127110305E0 | Couvrecourroie | Disponible | Voir la pièce |
| 51 | G125722488E0R | Siege | Non reliée | |
| 53 | G325547033E2 | Support siege | Non reliée | |
| 54 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 55 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G112523060E0R | Rondelle | Non reliée | |
| 57 | G127864052E1 | Pivot | Disponible | Voir la pièce |
| 58 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 61 | G125961217E1 | Volant | Disponible | Voir la pièce |
| 62 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 63 | G325120230E0 | Bouchon | Disponible | Voir la pièce |
| 64 | G327063021E1 | Camme | Disponible | Voir la pièce |
| 65 | G112789100E0 | Vis | Disponible | Voir la pièce |
| 66 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 67 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 68 | G125430223E2 | Ressort | Disponible | Voir la pièce |
| 69 | G112727796E0R | Vis | Non reliée | |
| 70 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G125600020E0 | Protection | Disponible | Voir la pièce |
| 72 | G125600021E1 | Protection | Disponible | Voir la pièce |
| 73 | G112728460E0 | Vis | Disponible | Voir la pièce |
| 74 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G112437502E0 | Plaque | Disponible | Voir la pièce |

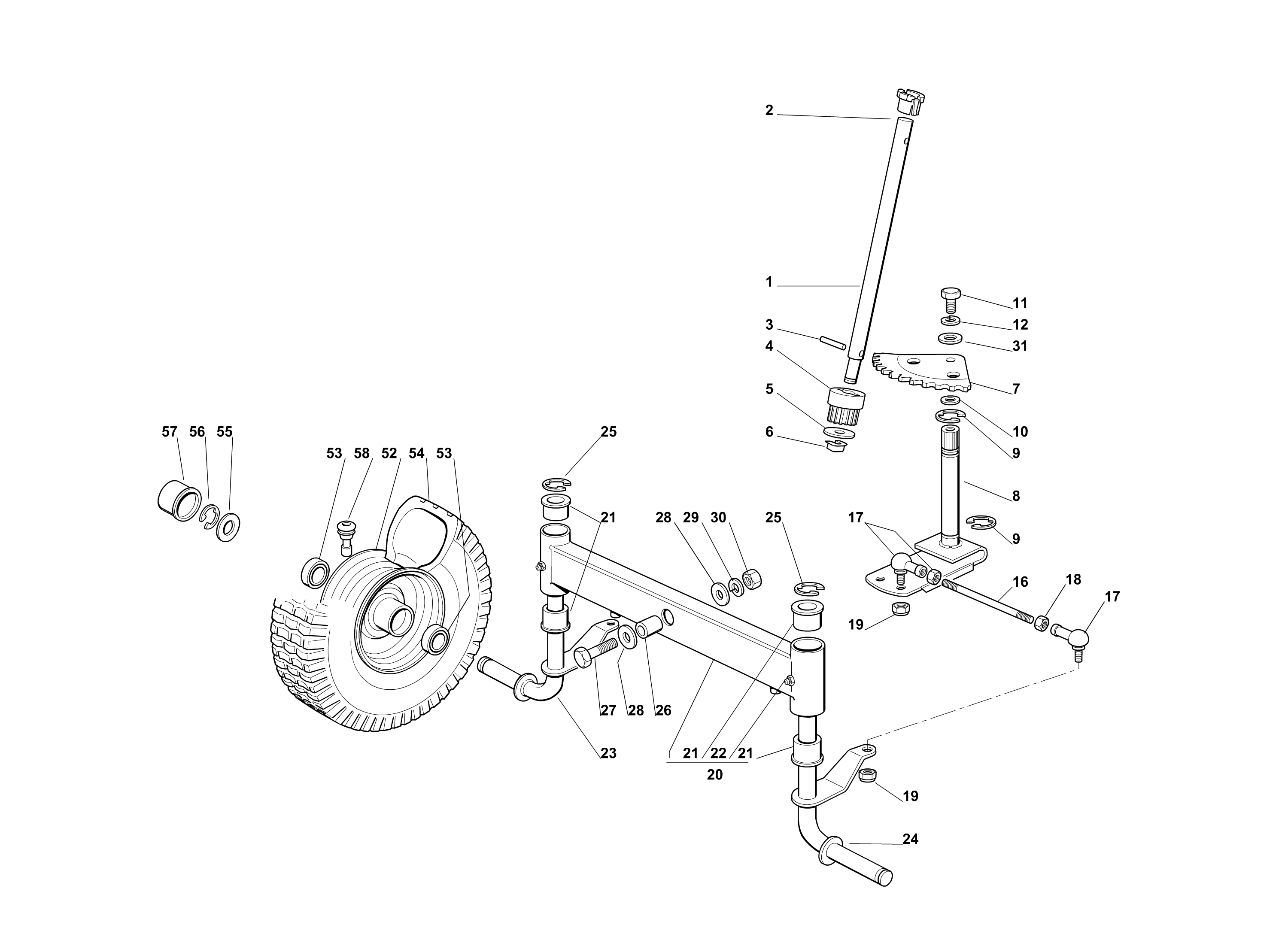

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127520050E0 | Planton | Disponible | Voir la pièce |
| 2 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 3 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 4 | G127570050E0 | Pignon | Disponible | Voir la pièce |
| 5 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 7 | G384735551E0 | Secteur | Disponible | Voir la pièce |
| 8 | G384000501E0 | Arbre | Disponible | Voir la pièce |
| 9 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 9 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 10 | G112520031E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 12 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G384840051E0 | Entretoise | Non reliée | |
| 17 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 17 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 18 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G184034057E0 | Balancier | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 22 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 23 | G384230401E0 | Fuse | Disponible | Voir la pièce |
| 24 | G384230403E1R | Fuse | Non reliée | |
| 25 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 25 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 26 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 27 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 28 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G184044007E0 | Jante | Disponible | Voir la pièce |
| 53 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 53 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 54 | G127590067E0 | Pneumatique | Disponible | Voir la pièce |
| 55 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 56 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 57 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 58 | G125950000E0 | Soupape | Disponible | Voir la pièce |

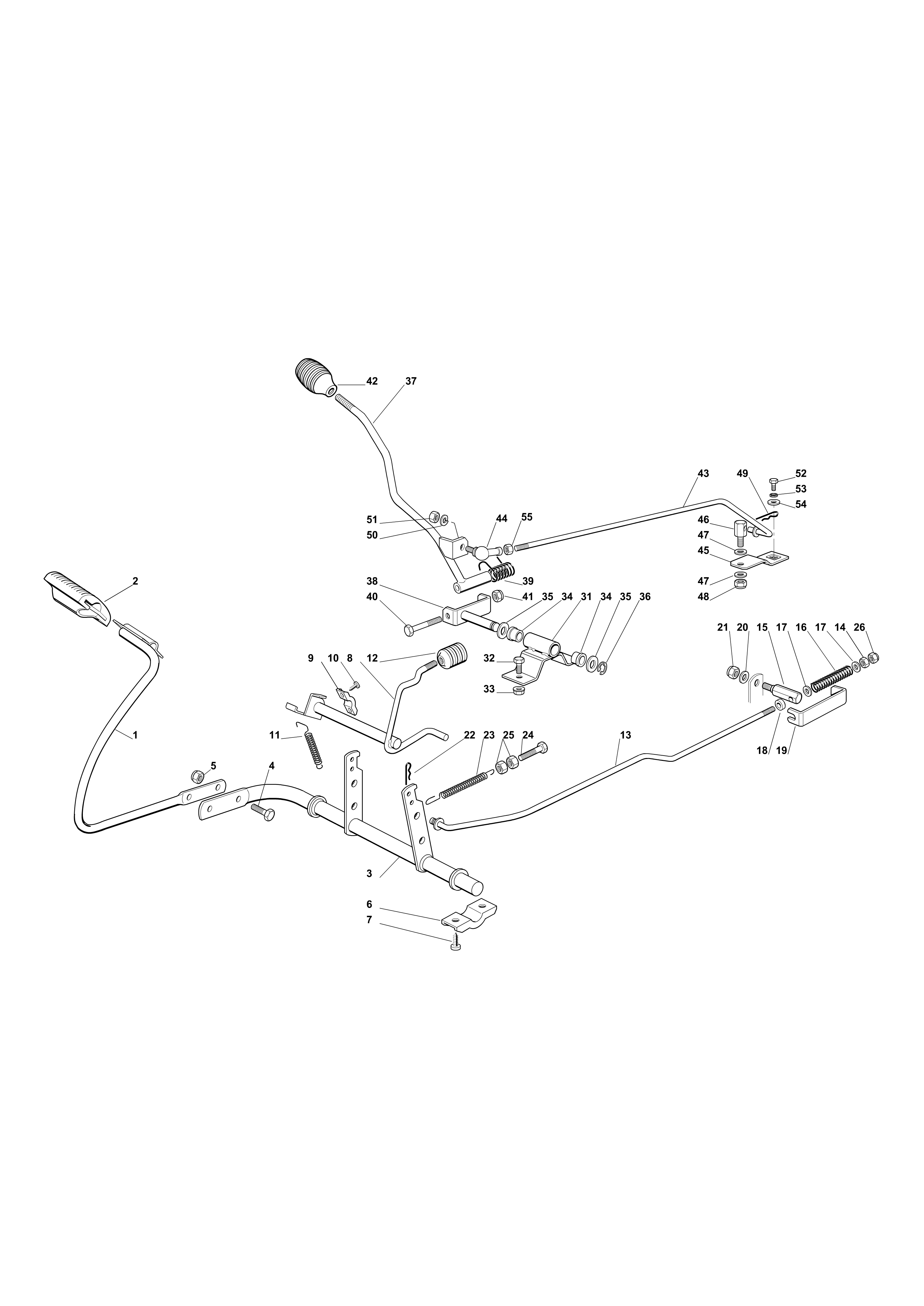

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384503001E0 | Pedale | Disponible | Voir la pièce |
| 2 | G125110269E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G384001015E1 | Tige de frein | Disponible | Voir la pièce |
| 4 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 5 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 7 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 8 | G384001011E2 | Tige de frein | Disponible | Voir la pièce |
| 9 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 10 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 11 | G127430552E0 | Ressort | Disponible | Voir la pièce |
| 12 | G127395050E1 | Poignée | Disponible | Voir la pièce |
| 13 | G127034060E0 | Tige | Disponible | Voir la pièce |
| 14 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G127510115E0 | Pivot | Disponible | Voir la pièce |
| 16 | G125430236E1 | Ressort | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G122171001E0 | Entretoise | Disponible | Voir la pièce |
| 19 | G325774275E1 | Etrier | Disponible | Voir la pièce |
| 20 | G112523050E0 | Rondelle | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 23 | G125430220E0 | Ressort | Disponible | Voir la pièce |
| 24 | G122943005E0 | Vis | Disponible | Voir la pièce |
| 25 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G384773551E0 | Etrier | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G127047002E0 | Douille | Disponible | Voir la pièce |
| 34 | G127047002E0 | Douille | Disponible | Voir la pièce |
| 35 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112608600E0 | Bague seeger | Disponible | Voir la pièce |
| 37 | G384317051E2 | Levier | Disponible | Voir la pièce |
| 38 | G384773553E0 | Etrier | Disponible | Voir la pièce |
| 39 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 40 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 41 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G182394508E0 | Poignée | Disponible | Voir la pièce |
| 43 | G127034080E0 | Barre (dana) | Disponible | Voir la pièce |
| 44 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 45 | G327315109E0 | Levier | Disponible | Voir la pièce |
| 46 | G125510040E2 | Pivot | Disponible | Voir la pièce |
| 47 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 50 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G112735520E0 | Vis | Disponible | Voir la pièce |
| 53 | G112540040E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G322680009E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G112293200E0 | Ecrou | Disponible | Voir la pièce |

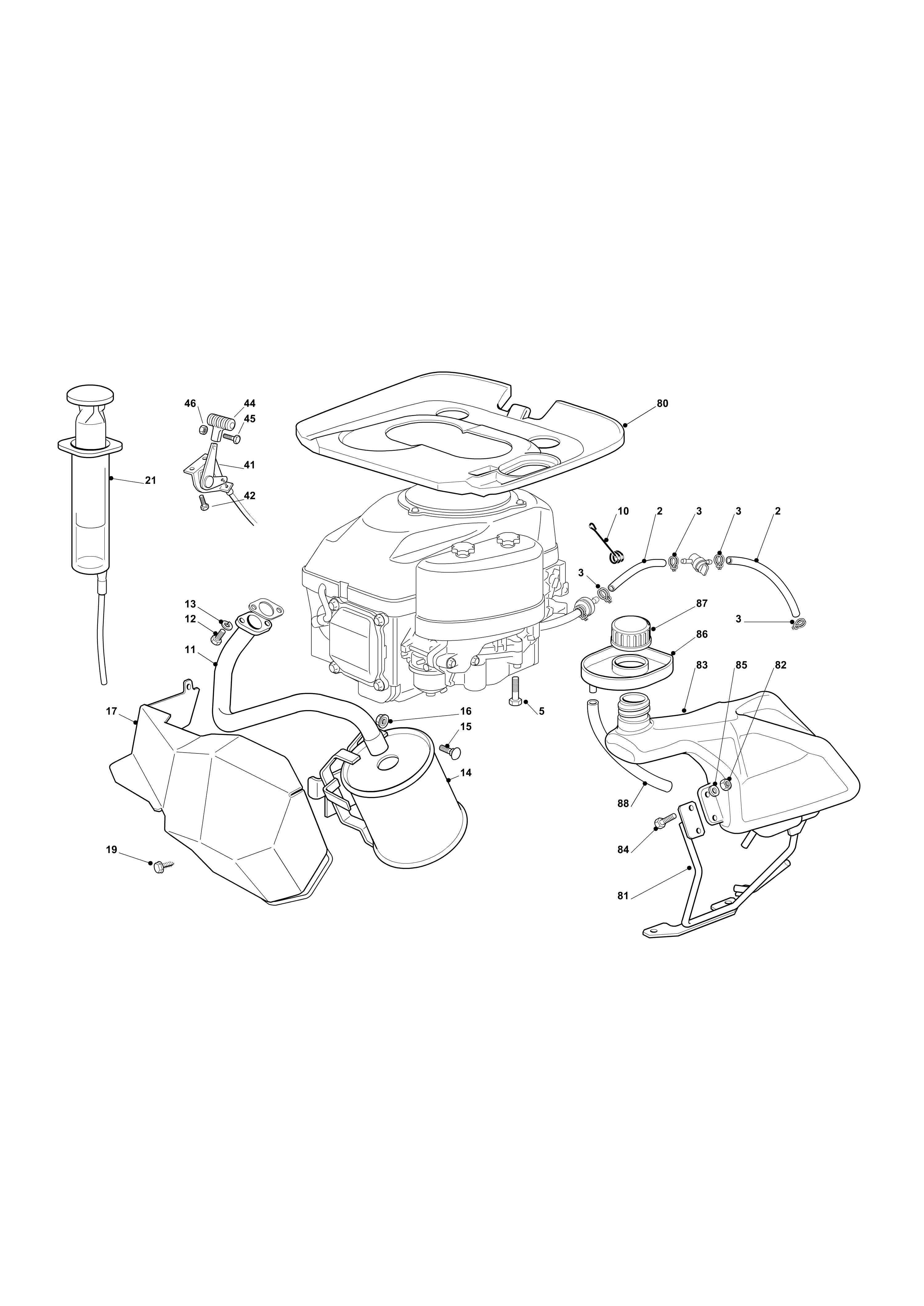

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G325869035E1 | Tuyau | Disponible | Voir la pièce |
| 2 | G325869035E1 | Tuyau | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 5 | G112735108E1 | Vis | Disponible | Voir la pièce |
| 10 | G125430239E1 | Ressort | Disponible | Voir la pièce |
| 11 | G118738240E0 | Raccord | Disponible | Voir la pièce |
| 12 | G112737450E0R | Vis | Non reliée | |
| 13 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G118716133E0 | Silencieux | Disponible | Voir la pièce |
| 15 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 16 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G384598093E0 | Protection silencieux | Disponible | Voir la pièce |
| 19 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 21 | G118718000E0 | Siringue | Disponible | Voir la pièce |
| 41 | G184000250E1 | Accelerateur | Disponible | Voir la pièce |
| 42 | G125943012E0 | Vis | Disponible | Voir la pièce |
| 44 | G125394501E0 | Poignée | Disponible | Voir la pièce |
| 45 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 46 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 80 | G327110325E2 | Couverture moteur | Disponible | Voir la pièce |
| 81 | G384783049E0 | Support | Disponible | Voir la pièce |
| 82 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 83 | G327733007E0 | Reservoir | Disponible | Voir la pièce |
| 84 | G112791400E0 | Vis | Disponible | Voir la pièce |
| 85 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 86 | G327600061E2 | Protection | Disponible | Voir la pièce |
| 87 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 88 | G325869014E1 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127604003E1 | Poulie | Disponible | Voir la pièce |
| 2 | G112737310E0 | Vis | Disponible | Voir la pièce |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 5 | G135061400E0 | Courroie | Disponible | Voir la pièce |
| 6 | G384317055E1 | Levier | Disponible | Voir la pièce |
| 7 | G127510096E0 | Pivot | Disponible | Voir la pièce |
| 8 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G125601554E0 | Poulie | Non reliée | |
| 13 | G112523060E0R | Rondelle | Non reliée | |
| 14 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G127034054E0 | Entretoise | Disponible | Voir la pièce |
| 16 | G125510040E2 | Pivot | Disponible | Voir la pièce |
| 17 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G182601503E0 | Poulie | Disponible | Voir la pièce |
| 22 | G112139430E0 | Clavette | Disponible | Voir la pièce |
| 23 | G112608950E0 | Bague | Disponible | Voir la pièce |
| 24 | G118400917E0 | Axe | Disponible | Voir la pièce |
| 25 | G112691900E0 | Vis | Disponible | Voir la pièce |
| 27 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G327772067E0 | Etrier | Disponible | Voir la pièce |
| 28 | G327772067E0 | Etrier | Disponible | Voir la pièce |
| 29 | G112735150E0 | Vis | Disponible | Voir la pièce |
| 30 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 31 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 32 | G112523060E0R | Rondelle | Non reliée | |
| 33 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G119410608E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 52 | G184044013E0 | Bandage roue | Disponible | Voir la pièce |
| 53 | G125590020E0 | Pneumatique | Disponible | Voir la pièce |
| 54 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 56 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 57 | G112520010E0 | Rondelle | Disponible | Voir la pièce |
| 58 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 59 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 60 | G125160034E0 | Entretoise | Disponible | Voir la pièce |
| 61 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 62 | G125670006E0 | Rondelle | Disponible | Voir la pièce |

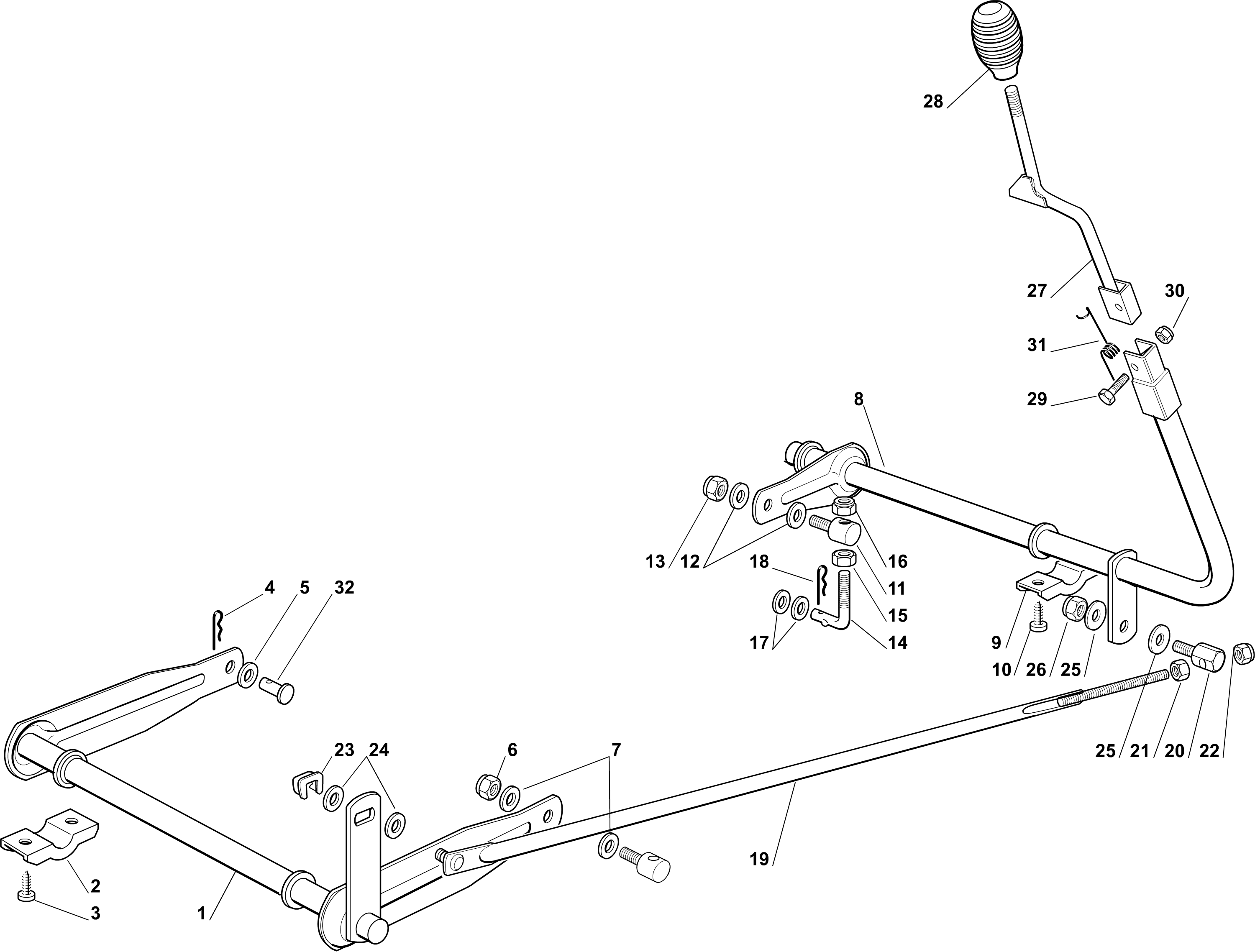

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384001025E0 | Axe | Disponible | Voir la pièce |
| 2 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 3 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 4 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 6 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 8 | G384001005E2 | Axe | Disponible | Voir la pièce |
| 9 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 10 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 11 | G125510007E2 | Pivot | Disponible | Voir la pièce |
| 12 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 13 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125840003E2 | Entretoise | Disponible | Voir la pièce |
| 15 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G322672150E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 19 | G184002089E0 | Tige | Disponible | Voir la pièce |
| 20 | G125510040E2 | Pivot | Disponible | Voir la pièce |
| 21 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 24 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G384317065E1 | Levier | Disponible | Voir la pièce |
| 28 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 29 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 30 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G127430555E0 | Ressort | Disponible | Voir la pièce |
| 32 | G127510114E0 | Pivot | Disponible | Voir la pièce |

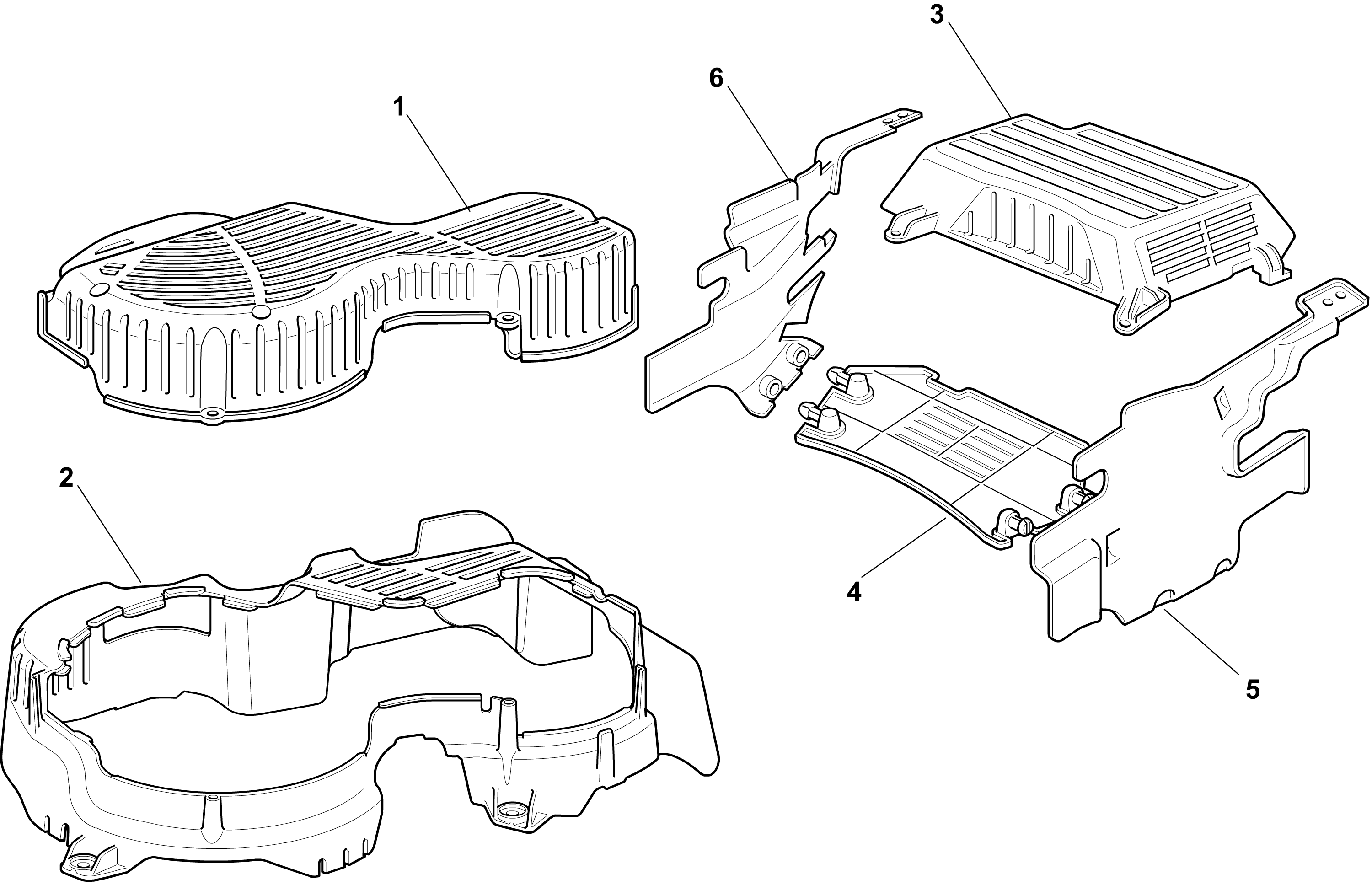

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325060136E0 | Protection | Disponible | Voir la pièce |
| 2 | G325060137E0 | Protection | Disponible | Voir la pièce |
| 3 | G325060138E0 | Protection | Disponible | Voir la pièce |
| 4 | G325060141E0 | Protection | Disponible | Voir la pièce |
| 5 | G325060140E0 | Protection | Disponible | Voir la pièce |
| 6 | G325060139E0 | Protection | Disponible | Voir la pièce |

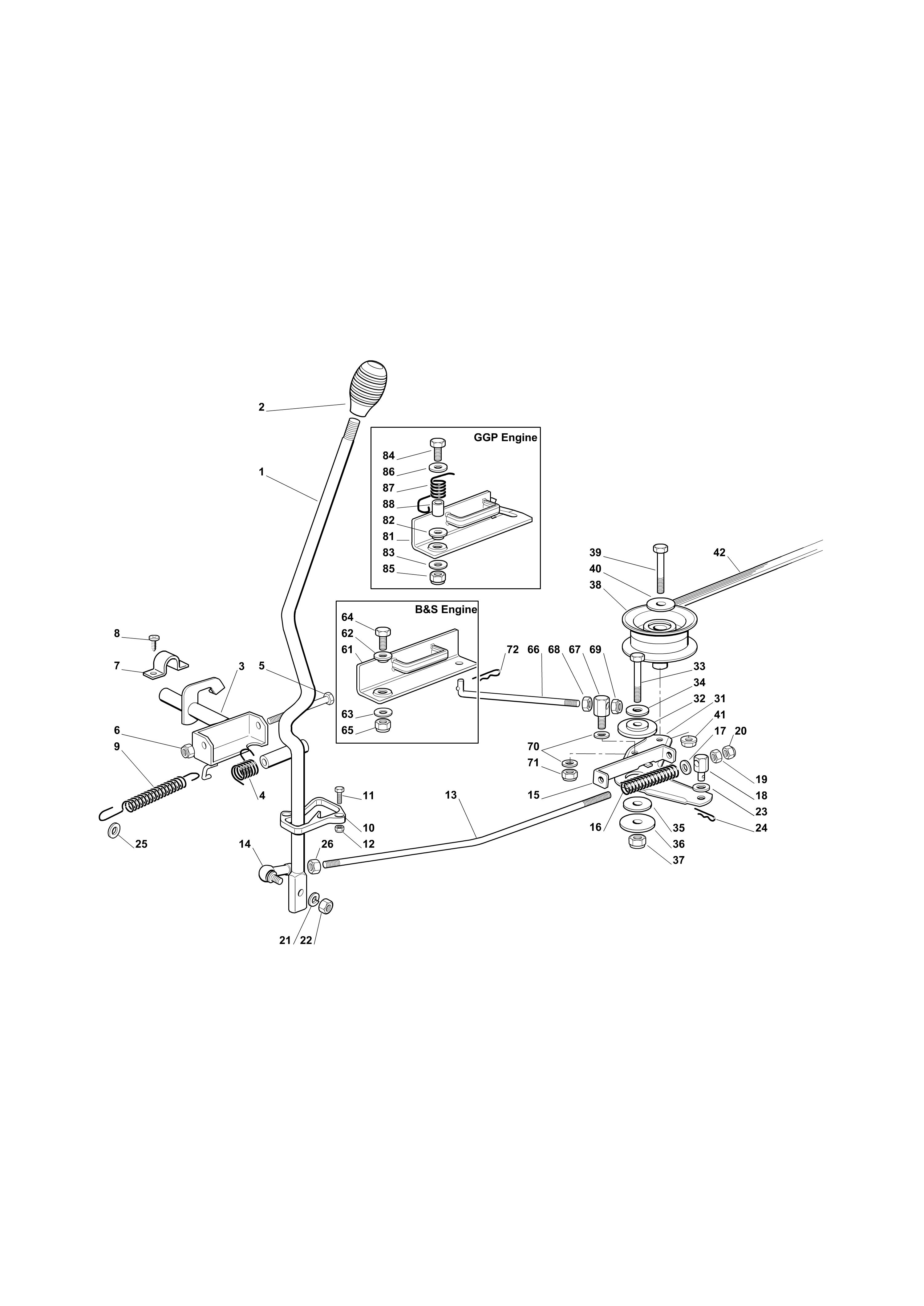

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G184317069E1 | Levier | Disponible | Voir la pièce |
| 2 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 3 | G384001007E0 | Axe | Disponible | Voir la pièce |
| 4 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 5 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 8 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 9 | G127430571E0 | Ressort | Disponible | Voir la pièce |
| 10 | G127487000E0 | Kit masselotes | Disponible | Voir la pièce |
| 11 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 12 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G127034078E0 | Tige | Disponible | Voir la pièce |
| 14 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 15 | G327772143E0 | Etrier | Disponible | Voir la pièce |
| 16 | G127430576E0 | Ressort | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G127510113E0 | Pivot | Disponible | Voir la pièce |
| 19 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 24 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 25 | G125670006E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G384317083E0 | Levier | Disponible | Voir la pièce |
| 32 | G127047000E0 | Bague | Disponible | Voir la pièce |
| 33 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 34 | G112523060E0R | Rondelle | Non reliée | |
| 35 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G127604008E0 | Poulie | Disponible | Voir la pièce |
| 39 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 40 | G112523060E0R | Rondelle | Non reliée | |
| 41 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G135061423E0G | Courroie | Disponible | Voir la pièce |
| 61 | - | N | Non reliée | |
| 62 | - | N | Non reliée | |
| 63 | - | N | Non reliée | |
| 64 | - | N | Non reliée | |
| 65 | - | N | Non reliée | |
| 66 | G127034077E0 | Tige | Disponible | Voir la pièce |
| 67 | G125510040E2 | Pivot | Disponible | Voir la pièce |
| 68 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 69 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 70 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 71 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 72 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 81 | G384220503E0 | Frein de lame | Disponible | Voir la pièce |
| 82 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 83 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 84 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 85 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 86 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 87 | G127430566E0 | Ressort | Disponible | Voir la pièce |
| 88 | G127160057E0 | Entretoise | Disponible | Voir la pièce |

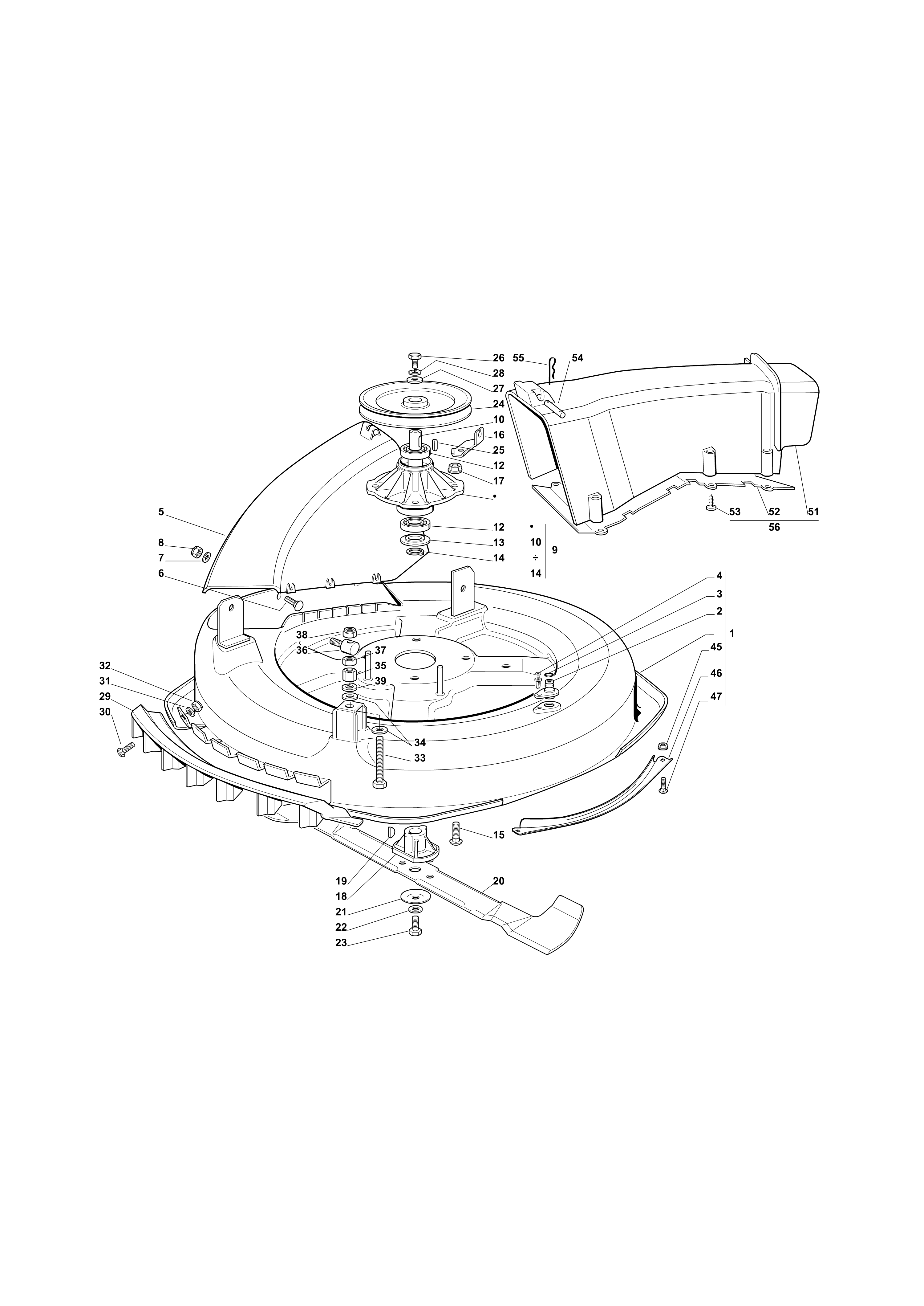

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384564111E0R | Plateau de coupe | Non reliée | |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 5 | G327045000E1 | Tuyau | Disponible | Voir la pièce |
| 6 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 7 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 8 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G384207250E0 | Flasque | Disponible | Voir la pièce |
| 10 | G127023000E0 | Arbre | Disponible | Voir la pièce |
| 10 | G127023000E0 | Arbre | Disponible | Voir la pièce |
| 12 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 12 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G325160501E1R | Disque | Non reliée | |
| 14 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 14 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 20 | G184109503E0 | Lame | Disponible | Voir la pièce |
| 21 | G122160400E0 | Disque | Non reliée | |
| 22 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112735694E0 | Vis | Non reliée | |
| 24 | G127604009E0 | Poulie | Disponible | Voir la pièce |
| 25 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 26 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 27 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G127488000E0 | Grille | Disponible | Voir la pièce |
| 30 | G112815202E0R | Vis | Non reliée | |
| 31 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G112794970E0 | Vis | Disponible | Voir la pièce |
| 34 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154250E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G125510007E2 | Pivot | Disponible | Voir la pièce |
| 37 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112585100E0 | Grower | Disponible | Voir la pièce |
| 45 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G327543009E0 | Support | Disponible | Voir la pièce |
| 47 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 51 | G127107501E0 | Carter | Disponible | Voir la pièce |
| 52 | G327140051E1 | Deflecteur | Disponible | Voir la pièce |
| 53 | G112735420E0R | Vis | Non reliée | |
| 54 | G127510097E1 | Pivot | Disponible | Voir la pièce |
| 55 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 56 | G384108051E0 | Carter | Disponible | Voir la pièce |

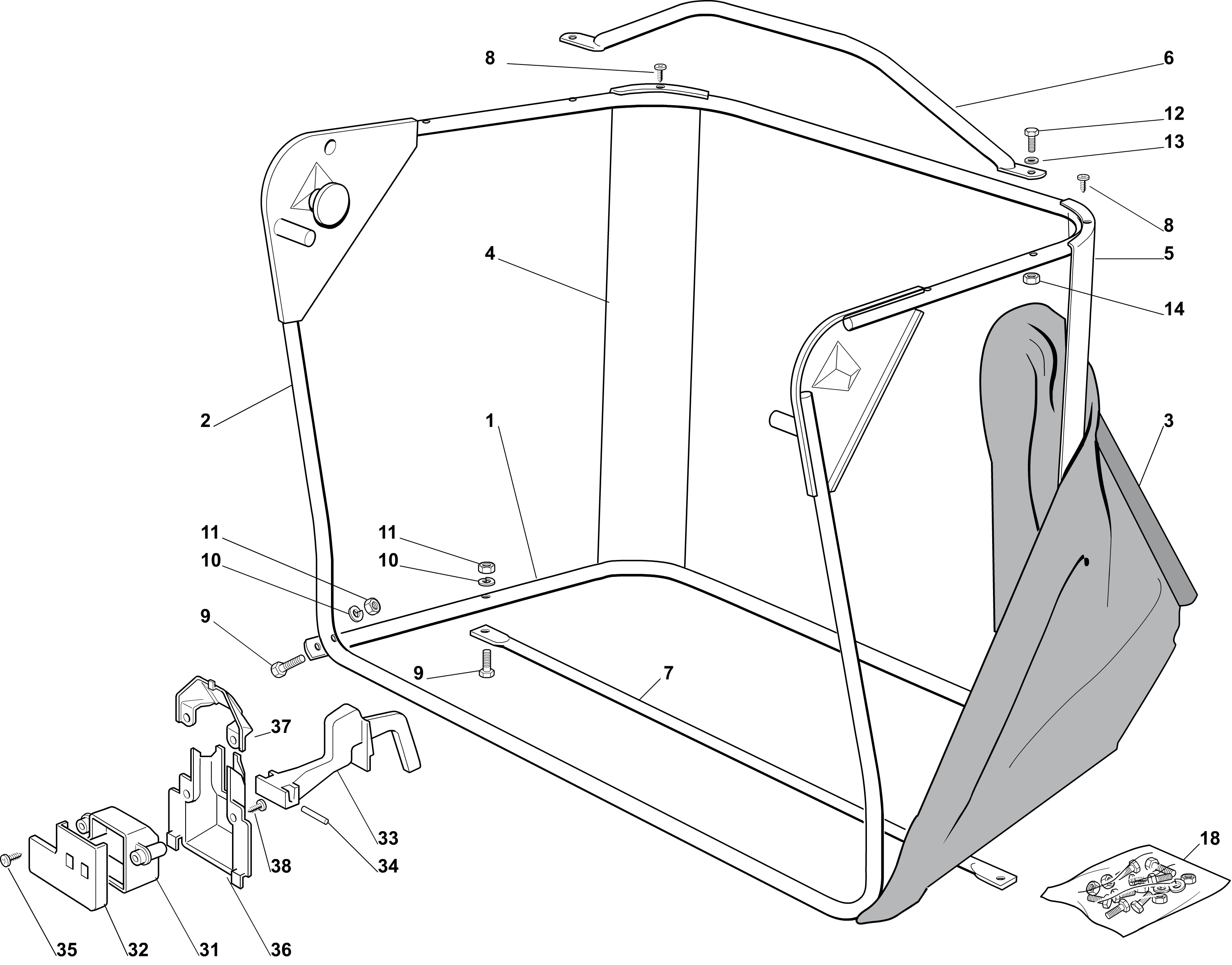

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384801103E0 | Châssis | Disponible | Voir la pièce |
| 2 | G384801105E1 | Châssis | Disponible | Voir la pièce |
| 3 | G184106069E0 | Bac | Disponible | Voir la pièce |
| 4 | G327010205E0 | Angulaire | Disponible | Voir la pièce |
| 5 | G327010207E0 | Angulaire | Disponible | Voir la pièce |
| 6 | G384869051E0 | Tuyau | Disponible | Voir la pièce |
| 7 | G384650100E0 | Renforcement | Disponible | Voir la pièce |
| 8 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 8 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 9 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 9 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 13 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G384180180E0 | Kit outils | Disponible | Voir la pièce |
| 31 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 32 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 33 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 34 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 35 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 36 | G125600047E0 | Protection | Disponible | Voir la pièce |
| 37 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 38 | G112728450E0 | Vis | Disponible | Voir la pièce |

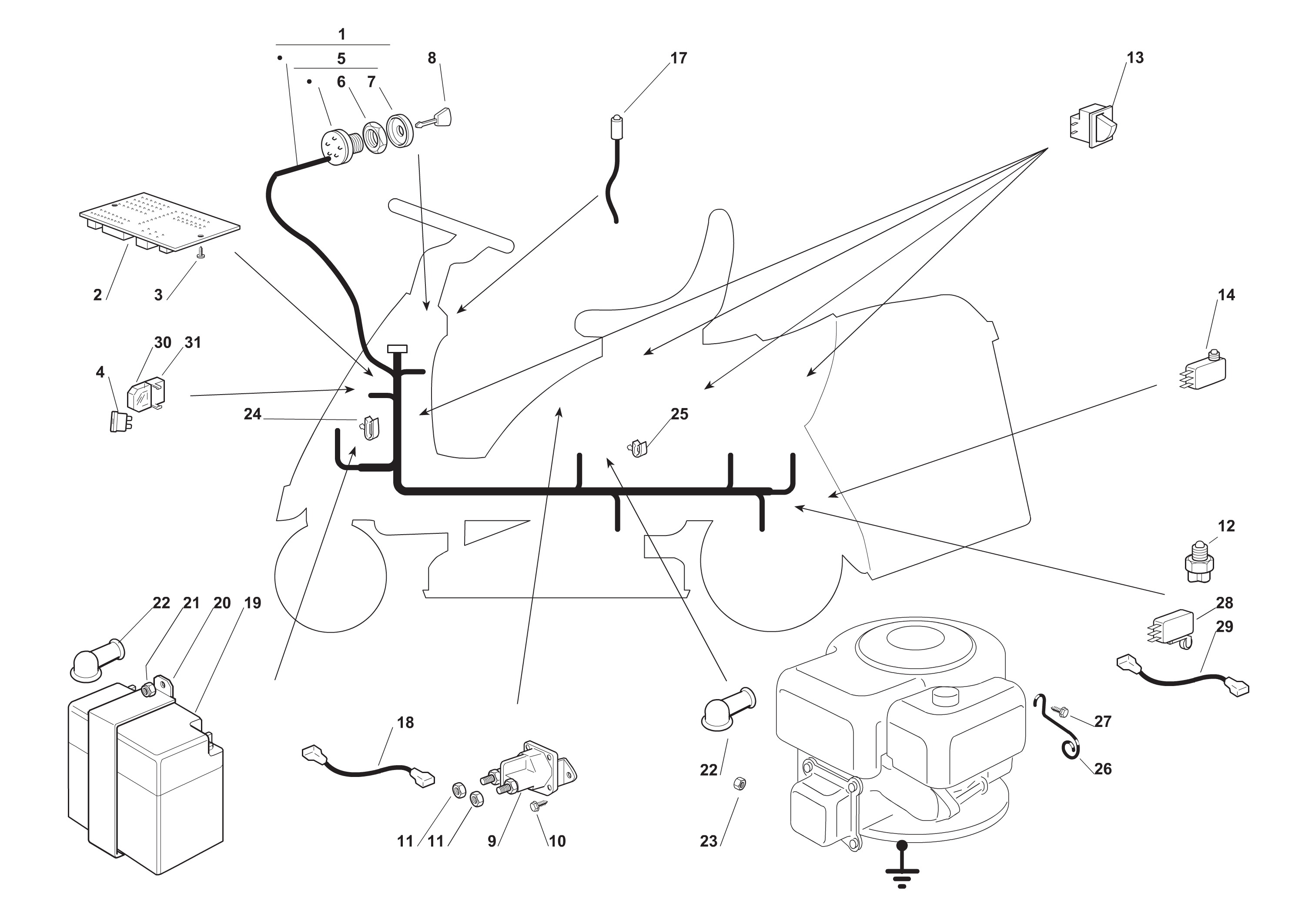

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G184040126E2 | Cablage | Disponible | Voir la pièce |
| 2 | G125722415E1 | Carte electronique | Disponible | Voir la pièce |
| 3 | G112727810E0 | Vis | Disponible | Voir la pièce |
| 4 | G133340036E0 | Fusee | Disponible | Voir la pièce |
| 4 | G133340040E0 | Fusee | Disponible | Voir la pièce |
| 5 | G118450065E1 | Interrupteur | Disponible | Voir la pièce |
| 6 | G118400861E0 | Collier | Disponible | Voir la pièce |
| 7 | G118565351E0 | Protection | Disponible | Voir la pièce |
| 8 | G118210016E1 | Clé | Disponible | Voir la pièce |
| 9 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 10 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 11 | G974351213E2 | Ecrou | Non reliée | |
| 11 | G974351213E2 | Ecrou | Non reliée | |
| 12 | G119410608E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 14 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 17 | G125065014E1 | Cable | Disponible | Voir la pièce |
| 18 | G127065050E0 | Cable | Disponible | Voir la pièce |
| 19 | G118120068E0R | Batterie | Non reliée | |
| 20 | G327772099E1 | Etrier | Disponible | Voir la pièce |
| 21 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 22 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 23 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 25 | G133320504E0 | Arrêt | Disponible | Voir la pièce |
| 26 | G127430561E0 | Ressort | Disponible | Voir la pièce |
| 27 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | - | N | Non reliée | |
| 30 | G133215000E0 | Couvercle | Disponible | Voir la pièce |
| 31 | G133500007E0 | Couvercle fusible | Disponible | Voir la pièce |

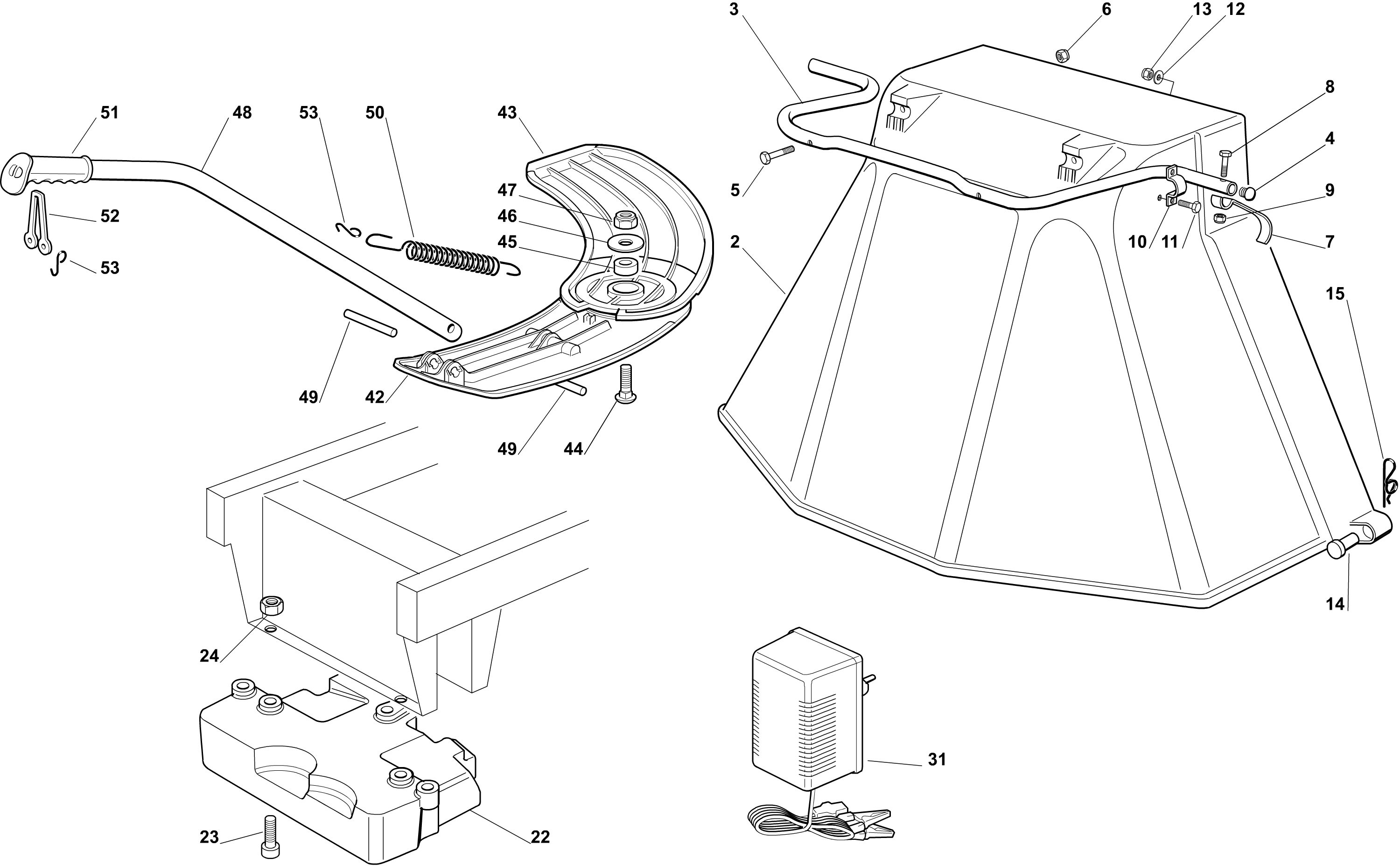

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G484598062E0 | Protection | Disponible | Voir la pièce |
| 3 | G327869053E0 | Tuyau | Disponible | Voir la pièce |
| 4 | G118566113E0 | Bouchon | Disponible | Voir la pièce |
| 5 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325547053E0 | Plaque | Disponible | Voir la pièce |
| 8 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 9 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 11 | G112788910E0 | Vis | Disponible | Voir la pièce |
| 12 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112154320E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 15 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 31 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 31 | G113492500E1R | Charge batterie | Non reliée | |
| 42 | G327140055E0 | Deflecteur | Disponible | Voir la pièce |
| 43 | G327140054E0 | Deflecteur | Disponible | Voir la pièce |
| 44 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 45 | G127047013E1 | Douille | Disponible | Voir la pièce |
| 46 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G327394003E2 | Poignee | Disponible | Voir la pièce |
| 49 | G127510116E0 | Pivot | Disponible | Voir la pièce |
| 49 | G127510116E0 | Pivot | Disponible | Voir la pièce |
| 50 | G125430229E1 | Ressort | Disponible | Voir la pièce |
| 51 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 52 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 53 | G125253004E0 | Crochet | Disponible | Voir la pièce |
| 53 | G125253004E0 | Crochet | Disponible | Voir la pièce |

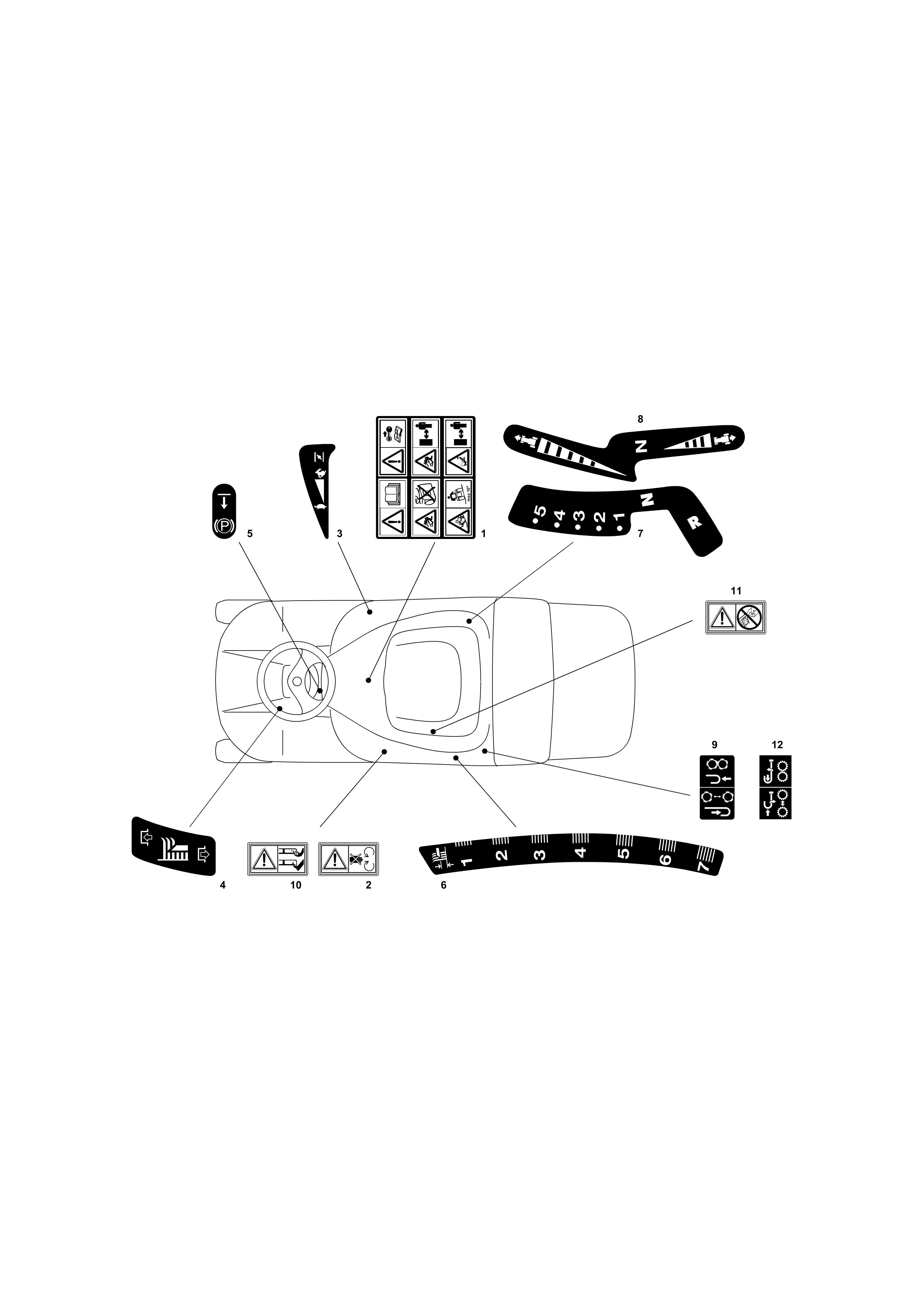

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 2 | G114357519E2 | Etiquette | Disponible | Voir la pièce |
| 3 | G114363697E0 | Etiquette | Disponible | Voir la pièce |
| 4 | G114357431E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114357526E1 | Etiquette | Disponible | Voir la pièce |
| 6 | G114357427E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114357426E0 | Etiquette | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 10 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 11 | G114360118E0 | Etiquette | Disponible | Voir la pièce |
| 12 | - | N | Non reliée |

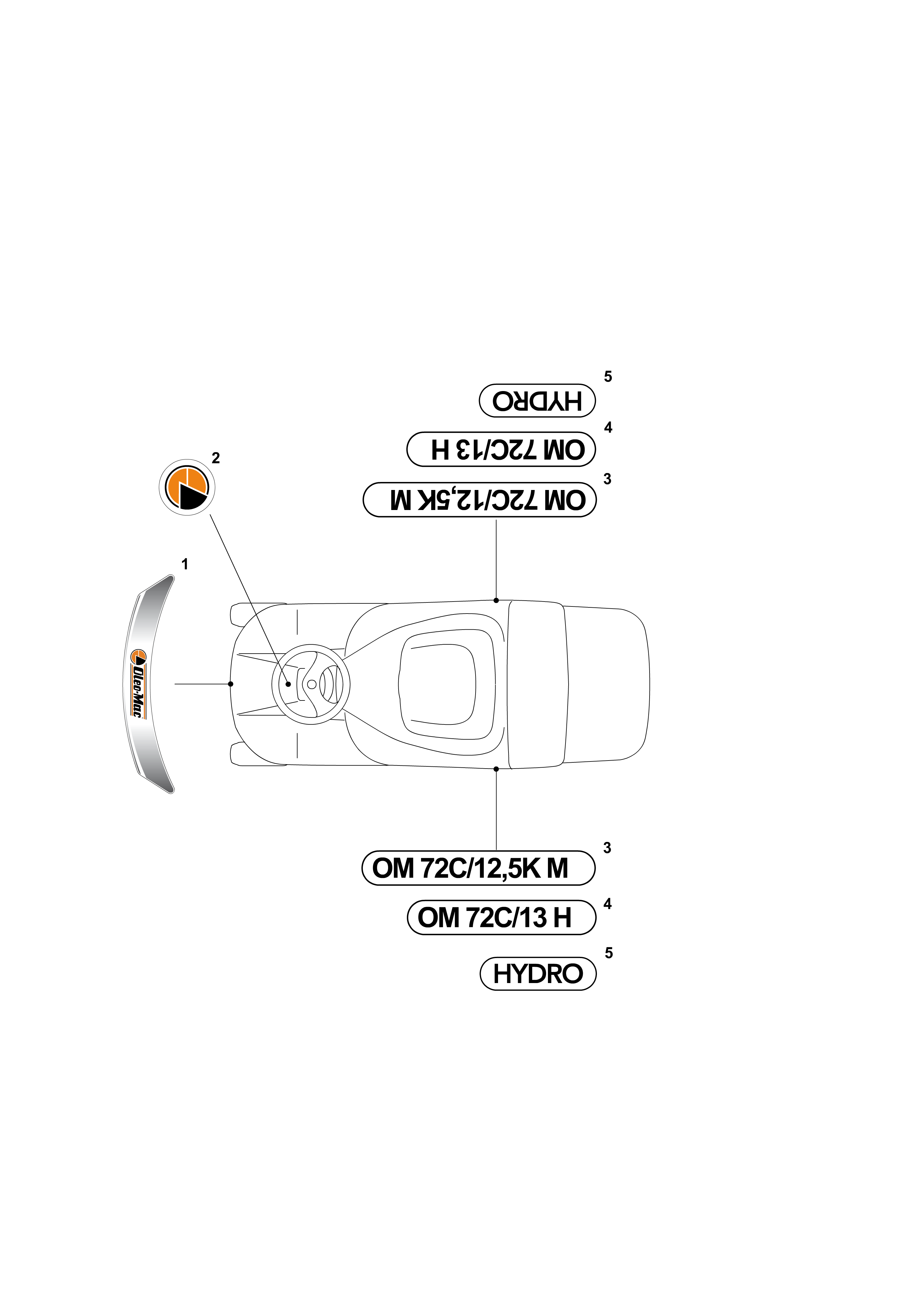

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114360787E0 | Etiquette | Disponible | Voir la pièce |
| 2 | G114360219E0 | Etiquette | Disponible | Voir la pièce |
| 3 | G114365509E0 | Etiquette | Disponible | Voir la pièce |
| 3 | G114365509E0 | Etiquette | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | - | N | Non reliée | |
| 5 | - | N | Non reliée |
