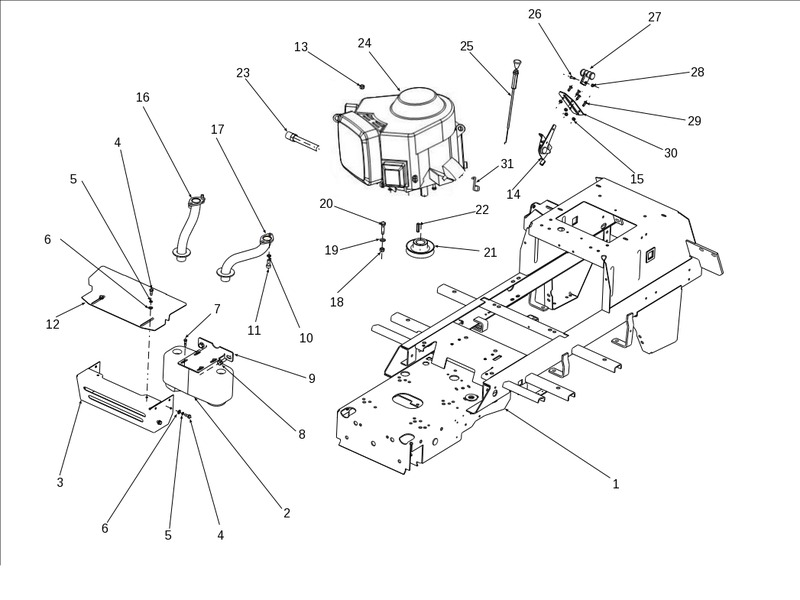

Vue Éclatée OM 124J/22 H France Cat.2012
Retrouvez les pièces détachées, références et repères disponibles pour OM 124J/22 H France Cat.2012.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532912962773 | Chassis complet | Disponible | Voir la pièce |
| 2 | N443900129 | Pot | Disponible | Voir la pièce |
| 3 | S532085427293 | Couvre pot | Disponible | Voir la pièce |
| 4 | N309503508 | Vis | Disponible | Voir la pièce |
| 4 | N309503508 | Vis | Disponible | Voir la pièce |
| 5 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 5 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 6 | N311214501 | Rondelle | Disponible | Voir la pièce |
| 6 | N311214501 | Rondelle | Disponible | Voir la pièce |
| 7 | N309315016 | Vis | Disponible | Voir la pièce |
| 8 | N309503005 | Vis | Disponible | Voir la pièce |
| 9 | S532113405013 | Support | Disponible | Voir la pièce |
| 10 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 11 | N309579502 | Vis | Disponible | Voir la pièce |
| 12 | S532085415743 | Couvercle | Disponible | Voir la pièce |
| 13 | N311122501 | Ecrou W1/4-20 | Disponible | Voir la pièce |
| 14 | N443900085 | Accélérateur | Disponible | Voir la pièce |
| 15 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 16 | S532927442183 | Tube droit | Disponible | Voir la pièce |
| 17 | S532927442193 | Tube gauche | Disponible | Voir la pièce |
| 18 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 19 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 20 | N309503543 | Vis | Disponible | Voir la pièce |
| 21 | N532151118 | Poulie moteur | Disponible | Voir la pièce |
| 22 | S532092312133 | Ressort pour BS 12+15HP | Disponible | Voir la pièce |
| 23 | S532927262043 | Tuyau | Disponible | Voir la pièce |
| 24 | N482351005 | Moteur 22HP Intek | Disponible | Voir la pièce |
| 25 | N443612011 | Levier starter | Disponible | Voir la pièce |
| 26 | N309231535 | Vis | Disponible | Voir la pièce |
| 27 | N443900138 | Manette gaz | Disponible | Voir la pièce |
| 28 | N311129514 | Ecrou | Disponible | Voir la pièce |
| 29 | N309251515 | Vis | Disponible | Voir la pièce |
| 30 | S532080302873 | Renforcement | Disponible | Voir la pièce |
| 31 | N532980071 | Crochet | Disponible | Voir la pièce |
Pièces de la vue éclatée

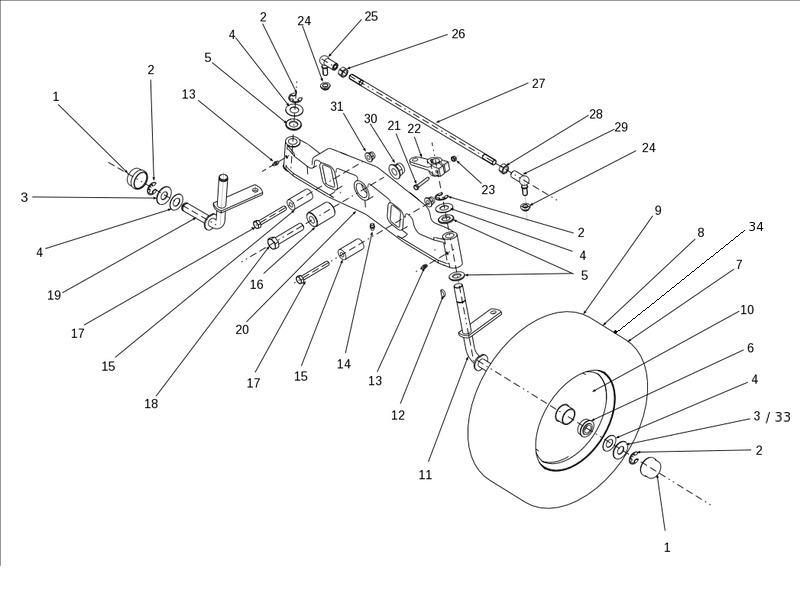

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150915 | Couvercle | Disponible | Voir la pièce |
| 1 | N532150915 | Couvercle | Disponible | Voir la pièce |
| 2 | N311732008 | Goupille | Disponible | Voir la pièce |
| 2 | N311732008 | Goupille | Disponible | Voir la pièce |
| 2 | N311732008 | Goupille | Disponible | Voir la pièce |
| 2 | N311732008 | Goupille | Disponible | Voir la pièce |
| 3 | S532092208363 | Rondelle | Disponible | Voir la pièce |
| 3 | S532092208363 | Rondelle | Disponible | Voir la pièce |
| 4 | S532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | S532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | S532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | S532092208383 | Rondelle | Disponible | Voir la pièce |
| 5 | N311210514 | Rondelle | Disponible | Voir la pièce |
| 5 | N311210514 | Rondelle | Disponible | Voir la pièce |
| 6 | N324196019 | Roulement | Disponible | Voir la pièce |
| 7 | N532940133 | Roue avant 16x6.50-8 | Disponible | Voir la pièce |
| 8 | N274161023 | Pneumatique 16/6,5x8 Multi trac | Disponible | Voir la pièce |
| 9 | N000532135 | Valve complete | Disponible | Voir la pièce |
| 10 | N000532124 | Disque | Disponible | Voir la pièce |
| 11 | S532916432143 | Pivot gauche | Disponible | Voir la pièce |
| 12 | N311728003 | Clé | Disponible | Voir la pièce |
| 13 | N425111004 | Graisseur | Disponible | Voir la pièce |
| 13 | N425111004 | Graisseur | Disponible | Voir la pièce |
| 14 | N425111016 | Graisseur | Disponible | Voir la pièce |
| 15 | N532150543 | Entretoise | Disponible | Voir la pièce |
| 15 | N532150543 | Entretoise | Disponible | Voir la pièce |
| 16 | N532150983 | Entretoise | Disponible | Voir la pièce |
| 17 | N309501527 | Vis | Disponible | Voir la pièce |
| 17 | N309501527 | Vis | Disponible | Voir la pièce |
| 18 | N309501524 | Vis | Disponible | Voir la pièce |
| 19 | S532916432153 | Pivot droit | Disponible | Voir la pièce |
| 20 | S532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 21 | N309203524 | Vis hex | Disponible | Voir la pièce |
| 22 | S532080503603 | Levier | Disponible | Voir la pièce |
| 23 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 24 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | N442073020 | Angulaire | Disponible | Voir la pièce |
| 26 | N311120504 | Ecrou M 12 | Disponible | Voir la pièce |
| 27 | N532980126 | Tige | Disponible | Voir la pièce |
| 28 | N311120539 | Ecrou | Disponible | Voir la pièce |
| 29 | N442073019 | Angulaire | Non reliée | |
| 30 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 31 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 33 | S532092208153 | Rondelle | Disponible | Voir la pièce |
| 34 | N000532125 | Pivot gauche | Disponible | Voir la pièce |
Pièces de la vue éclatée

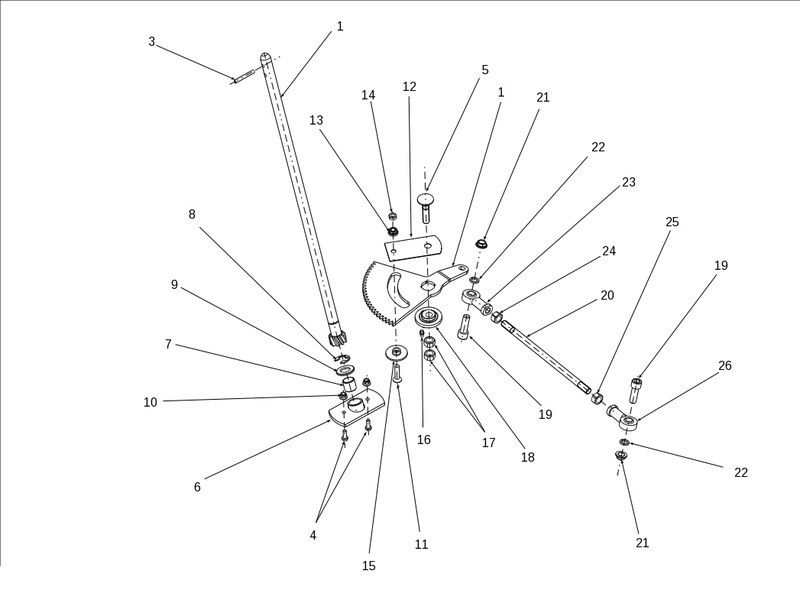

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532930252173 | Pignon complet | Disponible | Voir la pièce |
| 1 | S532930252173 | Pignon complet | Disponible | Voir la pièce |
| 3 | N315238031 | Pivot | Disponible | Voir la pièce |
| 4 | N309503548 | Vis | Disponible | Voir la pièce |
| 5 | N309019522 | Vis | Disponible | Voir la pièce |
| 6 | S532938542043 | Support | Disponible | Voir la pièce |
| 7 | N323721002 | Roulement | Disponible | Voir la pièce |
| 8 | N311732008 | Goupille | Disponible | Voir la pièce |
| 9 | N311210514 | Rondelle | Disponible | Voir la pièce |
| 10 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 11 | N309578534 | Vis | Disponible | Voir la pièce |
| 12 | S532113322803 | Rondelle | Disponible | Voir la pièce |
| 13 | N311129520 | Ecrou | Disponible | Voir la pièce |
| 14 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 15 | S532195202593 | Entretoise | Disponible | Voir la pièce |
| 16 | N425111004 | Graisseur | Disponible | Voir la pièce |
| 17 | N311150505 | Ecrou | Disponible | Voir la pièce |
| 18 | S532080272033 | Came | Disponible | Voir la pièce |
| 19 | N309543522 | Vis M 12x40 | Disponible | Voir la pièce |
| 19 | N309543522 | Vis M 12x40 | Disponible | Voir la pièce |
| 20 | N532980139 | Tige | Disponible | Voir la pièce |
| 21 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | N311129521 | Ecrou | Disponible | Voir la pièce |
| 22 | N311214504 | Rondelle | Disponible | Voir la pièce |
| 22 | N311214504 | Rondelle | Disponible | Voir la pièce |
| 23 | N442073028 | Connection | Disponible | Voir la pièce |
| 24 | N311150505 | Ecrou | Disponible | Voir la pièce |
| 25 | N311150516 | Ecrou M 12 G | Disponible | Voir la pièce |
| 26 | N442073029 | Connection | Disponible | Voir la pièce |
Pièces de la vue éclatée

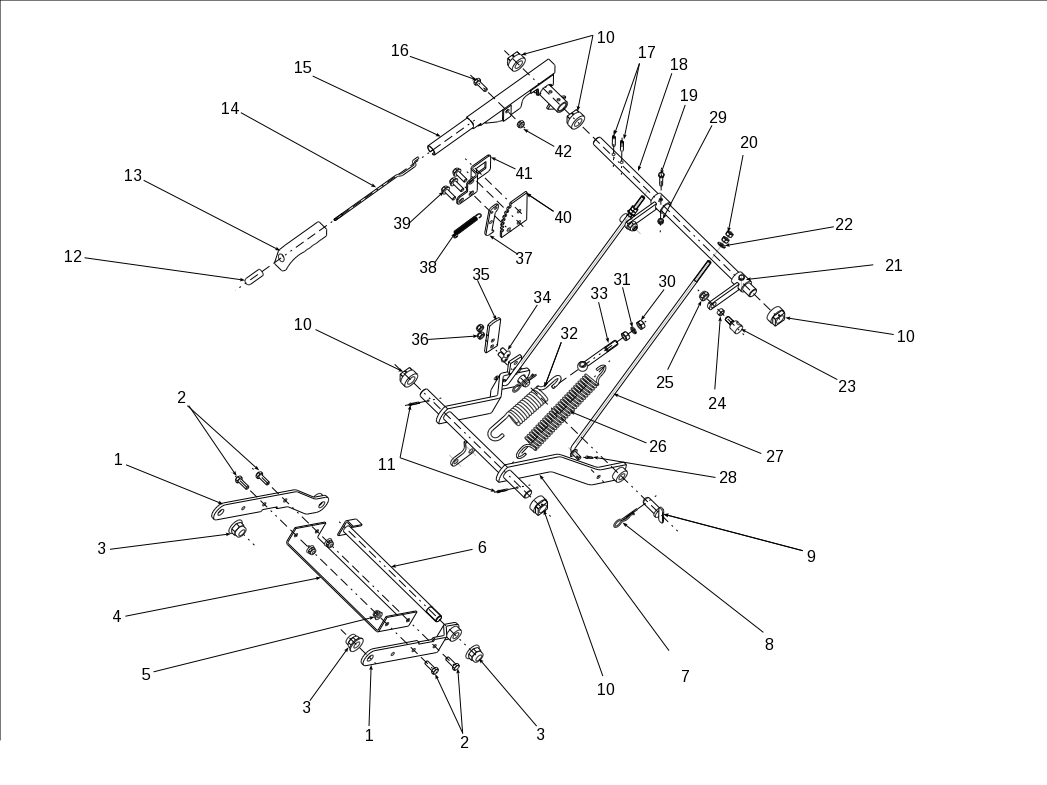

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532980508223 | Bras | Disponible | Voir la pièce |
| 1 | S532980508223 | Bras | Disponible | Voir la pièce |
| 2 | N309503512 | Vis | Disponible | Voir la pièce |
| 2 | N309503512 | Vis | Disponible | Voir la pièce |
| 3 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 4 | S532080503673 | Support | Disponible | Voir la pièce |
| 5 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 6 | S532938122533 | Arbre | Disponible | Voir la pièce |
| 7 | S532980508203 | Bras relevage | Disponible | Voir la pièce |
| 8 | N315238003 | Goupille | Disponible | Voir la pièce |
| 9 | S532993462343 | Pivot | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 10 | N722643022 | Douille | Disponible | Voir la pièce |
| 11 | N311338517 | Pivot | Disponible | Voir la pièce |
| 12 | N722643016 | Crochet | Disponible | Voir la pièce |
| 13 | N532150049 | Poignée | Disponible | Voir la pièce |
| 14 | N315238034 | Tige | Disponible | Voir la pièce |
| 15 | S532980522163 | Levier | Disponible | Voir la pièce |
| 16 | N309503512 | Vis | Disponible | Voir la pièce |
| 17 | N315238041 | Goupille | Disponible | Voir la pièce |
| 18 | S532038102853 | Arbre | Disponible | Voir la pièce |
| 19 | N309501568 | Vis M 6X35 | Disponible | Voir la pièce |
| 20 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 21 | S532980462853 | Bras complet | Disponible | Voir la pièce |
| 22 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | S532090164473 | Vis | Disponible | Voir la pièce |
| 24 | S532195203273 | Entretoise | Disponible | Voir la pièce |
| 25 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 26 | N315231193 | Ressort | Disponible | Voir la pièce |
| 27 | N532980142 | Bielle | Disponible | Voir la pièce |
| 28 | N311338516 | Pivot | Disponible | Voir la pièce |
| 29 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 31 | N311214503 | Rondelle | Disponible | Voir la pièce |
| 32 | N315231165 | Ressort | Disponible | Voir la pièce |
| 33 | N309510001 | Vis M 10x90 | Disponible | Voir la pièce |
| 34 | N309578522 | Vis M 8x20 | Disponible | Voir la pièce |
| 35 | S532114327243 | Plaque | Disponible | Voir la pièce |
| 36 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 37 | S532037322113 | Plaquette | Disponible | Voir la pièce |
| 38 | N315231158 | Ressort | Disponible | Voir la pièce |
| 39 | N309503005 | Vis | Disponible | Voir la pièce |
| 40 | S532037322183 | Secteur cranté | Disponible | Voir la pièce |
| 41 | S532113414183 | Support | Disponible | Voir la pièce |
| 42 | N311129501 | Ecrou | Disponible | Voir la pièce |

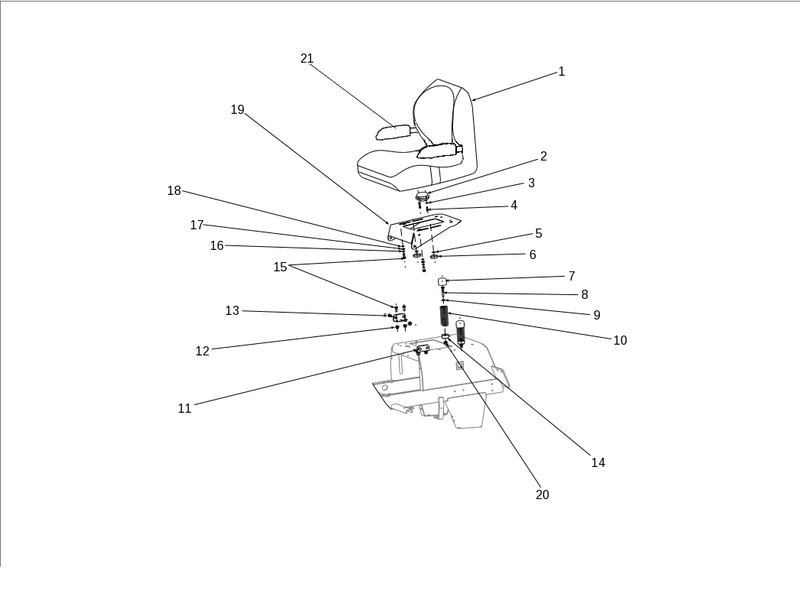

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150988 | Siège | Disponible | Voir la pièce |
| 2 | N532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | N311213503 | Rondelle | Disponible | Voir la pièce |
| 6 | N532150213 | Ecrou | Disponible | Voir la pièce |
| 7 | N532150208 | Couvercle | Disponible | Voir la pièce |
| 8 | N309503559 | Vis | Disponible | Voir la pièce |
| 9 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 10 | N315231124 | Ressort | Disponible | Voir la pièce |
| 11 | S532113402403 | Support | Disponible | Voir la pièce |
| 12 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 13 | N309599012 | Vis | Disponible | Voir la pièce |
| 14 | S532195203713 | Entretoise | Disponible | Voir la pièce |
| 15 | N309503518 | Vis | Disponible | Voir la pièce |
| 16 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 18 | N311219002 | Rondelle | Disponible | Voir la pièce |
| 19 | S532018472433 | Support siege | Disponible | Voir la pièce |
| 20 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 21 | N532150989 | Accoudoir | Disponible | Voir la pièce |

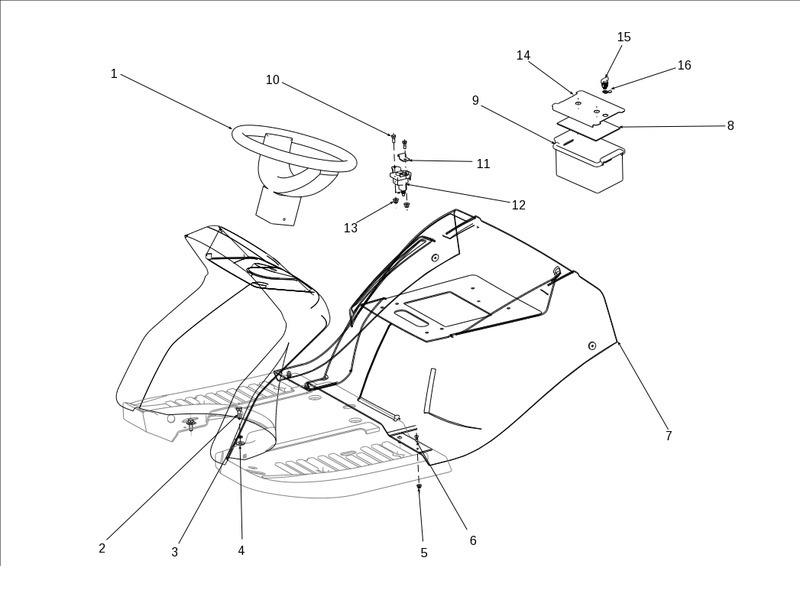

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N443821006 | Volant | Disponible | Voir la pièce |
| 2 | N309503512 | Vis | Disponible | Voir la pièce |
| 3 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 4 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 5 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 6 | N309578532 | Vis | Disponible | Voir la pièce |
| 7 | N532151033 | Carosserie | Disponible | Voir la pièce |
| 8 | N273192029 | Plaque | Disponible | Voir la pièce |
| 9 | S532086422353 | Boite outils | Disponible | Voir la pièce |
| 10 | N309503508 | Vis | Disponible | Voir la pièce |
| 11 | S532113413453 | Clips | Disponible | Voir la pièce |
| 12 | N000532033 | Solenoid 12V | Disponible | Voir la pièce |
| 13 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 14 | S532086422343 | Couvercle | Disponible | Voir la pièce |
| 15 | N532150735 | Bouton | Disponible | Voir la pièce |
| 16 | N532150734 | Maintien | Disponible | Voir la pièce |
Pièces de la vue éclatée

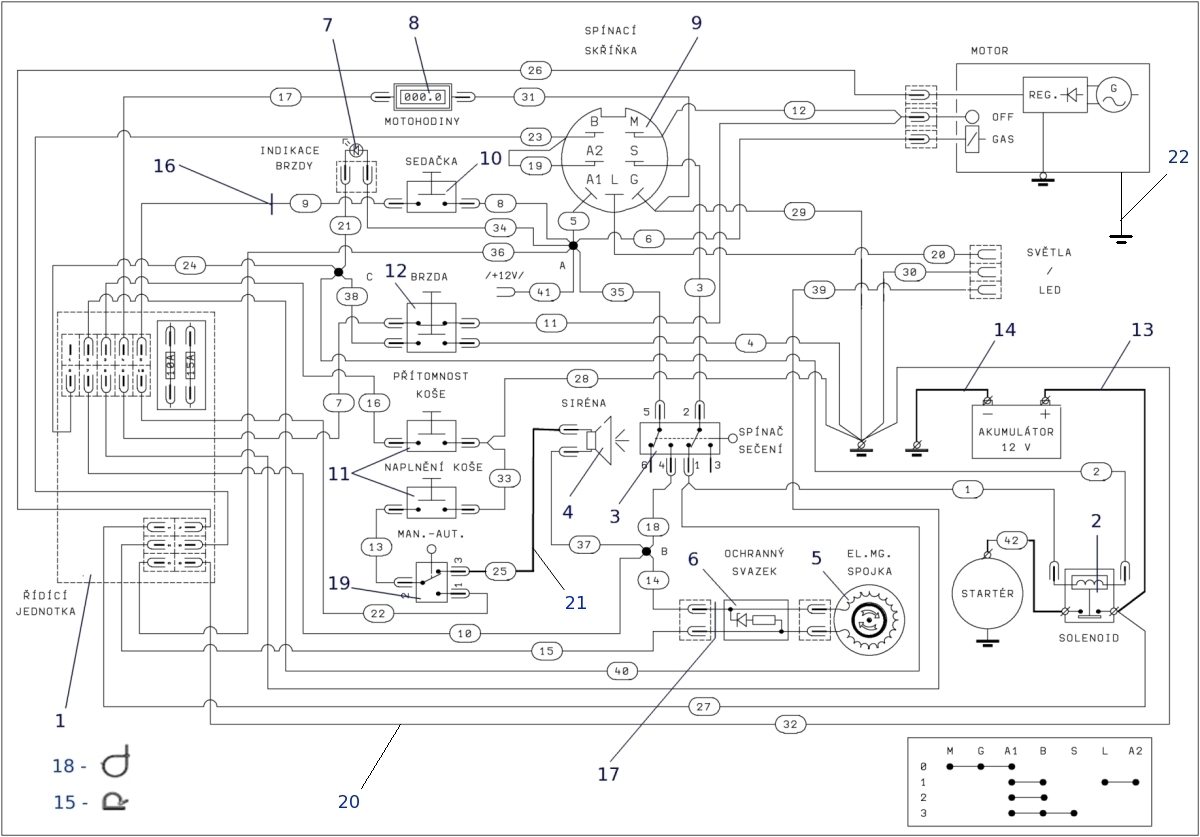

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N341271162 | Modul KS | Disponible | Voir la pièce |
| 2 | N000532033 | Solenoid 12V | Disponible | Voir la pièce |
| 3 | N345329022 | Interrupteur | Disponible | Voir la pièce |
| 4 | N443312021 | Signal sonore | Disponible | Voir la pièce |
| 5 | N000532010 | Embrayage | Non reliée | |
| 6 | N341271052 | Diode | Disponible | Voir la pièce |
| 7 | N443312022 | Voyant | Disponible | Voir la pièce |
| 8 | N443433003 | Compteur | Disponible | Voir la pièce |
| 9 | N443861007 | Boite interructeur | Disponible | Voir la pièce |
| 10 | N532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 11 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 12 | N532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | N341271005 | Cable | Disponible | Voir la pièce |
| 14 | N341271021 | Conducteur | Disponible | Voir la pièce |
| 15 | N532150211 | Charniere | Disponible | Voir la pièce |
| 16 | N273121036 | Douille 15x2 | Disponible | Voir la pièce |
| 17 | N273121029 | Douille 22X4 | Disponible | Voir la pièce |
| 18 | N532150207 | Tige | Disponible | Voir la pièce |
| 19 | N345329017 | Interrupteur lame | Disponible | Voir la pièce |
| 20 | N341271161 | Cable | Disponible | Voir la pièce |
| 21 | N341271134 | Cable | Disponible | Voir la pièce |
| 22 | N341271006 | Cable | Disponible | Voir la pièce |

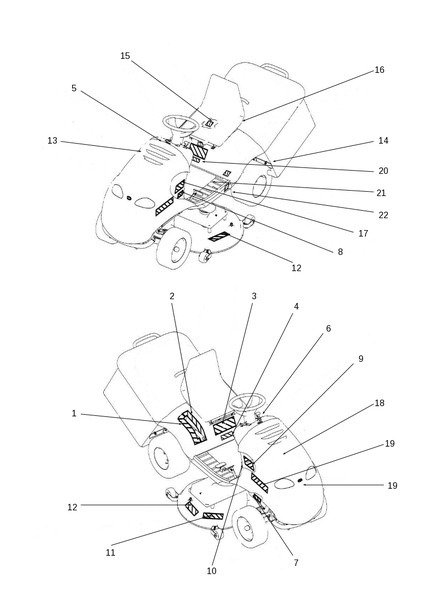

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | N283292159 | Etiquette | Disponible | Voir la pièce |
| 5 | N283292700 | Autocollant | Disponible | Voir la pièce |
| 6 | N283292699 | Autocollant | Disponible | Voir la pièce |
| 7 | N283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | N283292697 | Autocollant | Disponible | Voir la pièce |
| 9 | N283292327 | Autocollant | Disponible | Voir la pièce |
| 10 | N283292230 | Autocollant | Disponible | Voir la pièce |
| 11 | N283292436 | Autocollant bruit | Disponible | Voir la pièce |
| 12 | N283292121 | Etiquette | Disponible | Voir la pièce |
| 12 | N283292121 | Etiquette | Disponible | Voir la pièce |
| 13 | N735411025 | Autocollant batterie | Disponible | Voir la pièce |
| 14 | N283292129 | Autocollant | Disponible | Voir la pièce |
| 15 | N283292644 | Autocollant | Disponible | Voir la pièce |
| 16 | N283292126 | Autocollant | Disponible | Voir la pièce |
| 17 | N283292696 | Autocollant | Disponible | Voir la pièce |
| 18 | N735411026 | Autocollant | Disponible | Voir la pièce |
| 19 | S532986013063 | Autocollant | Disponible | Voir la pièce |
| 19 | S532986013063 | Autocollant | Disponible | Voir la pièce |
| 19 | S532986014733 | Autocollant | Disponible | Voir la pièce |
| 19 | S532986014733 | Autocollant | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 21 | - | N | Non reliée | |
| 22 | N283292702 | Autocollant | Disponible | Voir la pièce |
Pièces de la vue éclatée

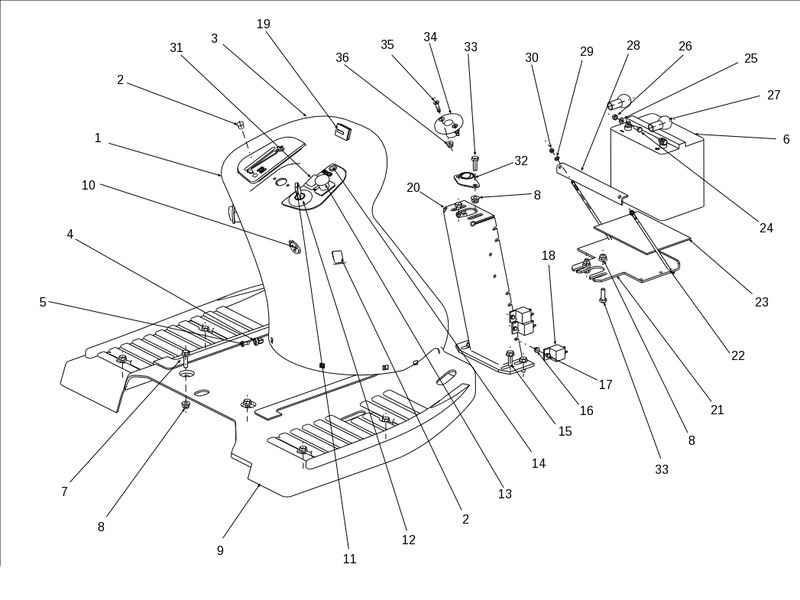

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150987 | Panneau | Disponible | Voir la pièce |
| 2 | N321841085 | Cache | Disponible | Voir la pièce |
| 2 | N321841085 | Cache | Disponible | Voir la pièce |
| 3 | S532096342133 | Joint de panneau | Disponible | Voir la pièce |
| 4 | N532150903 | Bague | Non reliée | |
| 5 | N532150904 | Goujon | Non reliée | |
| 6 | N346211006 | Batterie | Disponible | Voir la pièce |
| 7 | N309578012 | Vis | Disponible | Voir la pièce |
| 8 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 8 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 8 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 9 | N532150950 | Plancher | Disponible | Voir la pièce |
| 10 | N443312021 | Signal sonore | Disponible | Voir la pièce |
| 11 | N443900137 | Clé | Disponible | Voir la pièce |
| 12 | N443861007 | Boite interructeur | Disponible | Voir la pièce |
| 13 | N345329022 | Interrupteur | Disponible | Voir la pièce |
| 14 | N443312022 | Voyant | Disponible | Voir la pièce |
| 15 | N309503005 | Vis | Disponible | Voir la pièce |
| 16 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 17 | N309203548 | Vis | Disponible | Voir la pièce |
| 18 | N443811004 | Relais | Disponible | Voir la pièce |
| 19 | N443433002 | Compteur horaire | Disponible | Voir la pièce |
| 20 | S532916422053 | Colonne de direction | Disponible | Voir la pièce |
| 21 | S532113413923 | Support batterie | Disponible | Voir la pièce |
| 22 | N532150464 | Câble | Disponible | Voir la pièce |
| 23 | N273192028 | Rondelle | Disponible | Voir la pièce |
| 24 | N309503548 | Vis | Disponible | Voir la pièce |
| 25 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 26 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | N273125006 | Couvercle | Disponible | Voir la pièce |
| 28 | S532113403243 | Support batterie | Disponible | Voir la pièce |
| 29 | N311212514 | Rondelle 5.5 | Disponible | Voir la pièce |
| 30 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 31 | N345329017 | Interrupteur lame | Disponible | Voir la pièce |
| 32 | N000324001 | Roulement sphérique | Disponible | Voir la pièce |
| 33 | N309503512 | Vis | Disponible | Voir la pièce |
| 33 | N309503512 | Vis | Disponible | Voir la pièce |
| 34 | N321841069 | Bague | Disponible | Voir la pièce |
| 35 | N309578503 | Vis | Disponible | Voir la pièce |
| 36 | N311129525 | Ecrou | Disponible | Voir la pièce |

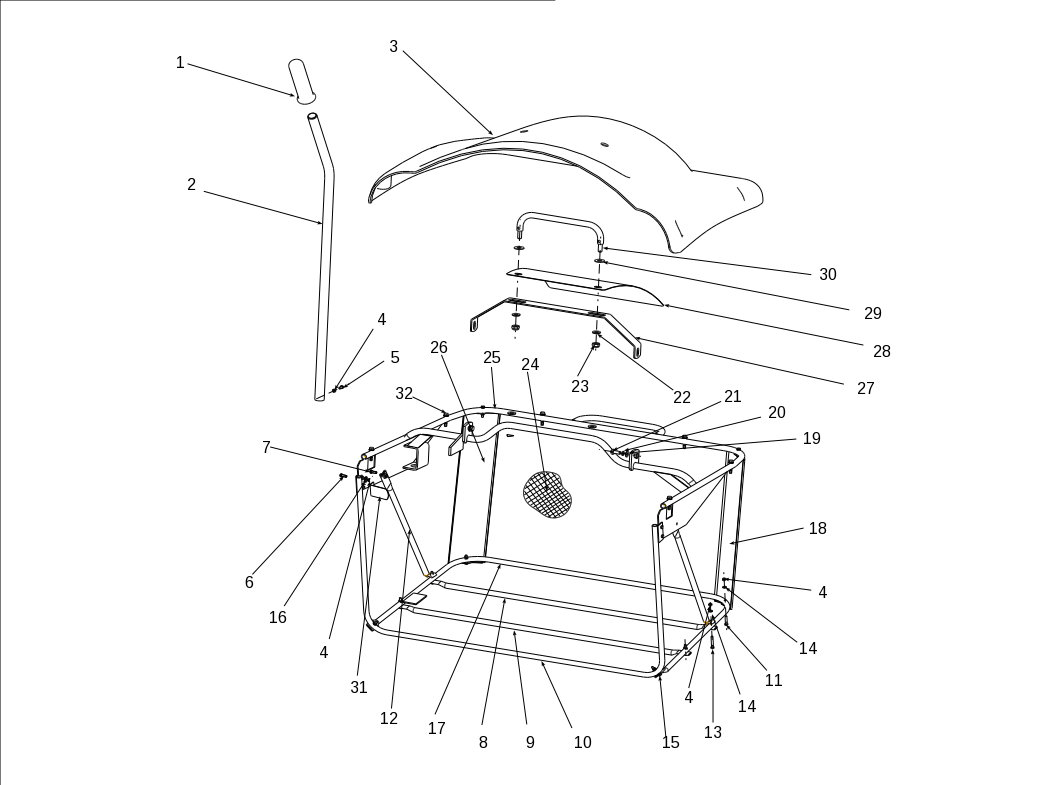

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150007 | Pommeau | Disponible | Voir la pièce |
| 2 | N532150701 | Levier | Disponible | Voir la pièce |
| 3 | N532151035 | Couvercle bac orange | Disponible | Voir la pièce |
| 4 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 5 | N309203548 | Vis | Disponible | Voir la pièce |
| 6 | N309019514 | Vis | Disponible | Voir la pièce |
| 7 | N309203539 | Vis | Disponible | Voir la pièce |
| 8 | N532150706 | Tube de raccordement | Disponible | Voir la pièce |
| 9 | N532150705 | Tube de raccordement | Disponible | Voir la pièce |
| 10 | N532150702 | Tube avant | Disponible | Voir la pièce |
| 11 | N309203555 | Vis | Disponible | Voir la pièce |
| 12 | N532150703 | Barre de renfort | Disponible | Voir la pièce |
| 13 | N309203556 | Vis | Disponible | Voir la pièce |
| 14 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 14 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 15 | N309203557 | Vis | Disponible | Voir la pièce |
| 16 | N311212514 | Rondelle 5.5 | Disponible | Voir la pièce |
| 17 | N532150704 | Tube inférieur de bac | Disponible | Voir la pièce |
| 18 | S532074422273 | Renforcement | Disponible | Voir la pièce |
| 19 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 20 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 21 | N309203504 | Vis M8X20 | Disponible | Voir la pièce |
| 22 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 23 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | N532150256 | Groupe sac | Disponible | Voir la pièce |
| 25 | N532151043 | Cadre supérieur | Disponible | Voir la pièce |
| 26 | S532074422263 | Renforcement | Disponible | Voir la pièce |
| 27 | N532150710 | Renfort de bac | Disponible | Voir la pièce |
| 28 | N532150707 | Cloison | Disponible | Voir la pièce |
| 29 | N311212040 | Rondelle | Disponible | Voir la pièce |
| 30 | N532150709 | Poignée complète | Disponible | Voir la pièce |
| 31 | N532150947 | Ressort | Disponible | Voir la pièce |
| 32 | N309315013 | Vis | Disponible | Voir la pièce |

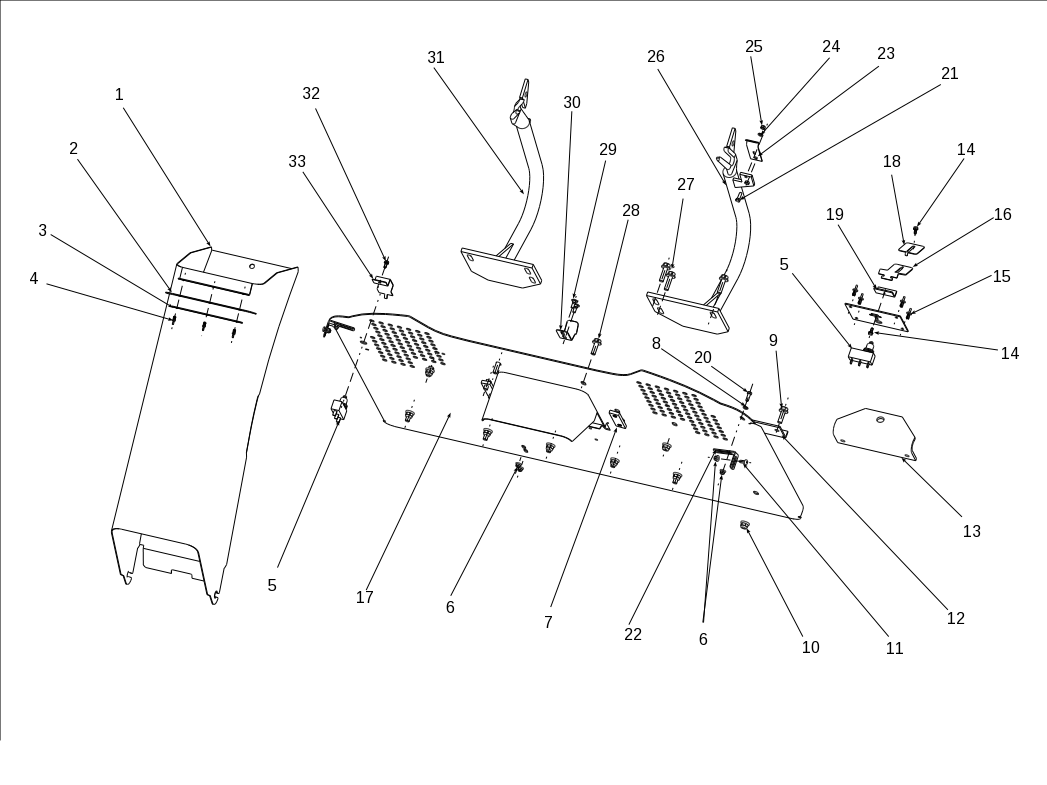

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532974472443 | Goulotte d | Disponible | Voir la pièce |
| 2 | N273192014 | Bouclier | Disponible | Voir la pièce |
| 3 | S532115308573 | Bande | Disponible | Voir la pièce |
| 4 | N532151003 | Rivet | Disponible | Voir la pièce |
| 5 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | N311129524 | Ecrou | Disponible | Voir la pièce |
| 7 | S532215302013 | Renforcement | Disponible | Voir la pièce |
| 8 | N311212514 | Rondelle 5.5 | Disponible | Voir la pièce |
| 9 | N309578011 | Vis M 8X25 | Disponible | Voir la pièce |
| 10 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 11 | N309578532 | Vis | Disponible | Voir la pièce |
| 12 | S532113403233 | Renforcement | Disponible | Voir la pièce |
| 13 | N532150296 | Charnière | Disponible | Voir la pièce |
| 14 | N309315012 | Vis | Disponible | Voir la pièce |
| 15 | N532150984 | Rivet | Disponible | Voir la pièce |
| 16 | S532014414733 | Plaque | Disponible | Voir la pièce |
| 17 | S532974422233 | Déflecteur | Disponible | Voir la pièce |
| 18 | S532014414743 | Support | Disponible | Voir la pièce |
| 19 | S532113404683 | Plaque | Disponible | Voir la pièce |
| 20 | N309203539 | Vis | Disponible | Voir la pièce |
| 21 | N309203539 | Vis | Disponible | Voir la pièce |
| 22 | S532014408903 | Crochet | Disponible | Voir la pièce |
| 23 | S532097452243 | Ressort | Disponible | Voir la pièce |
| 24 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 25 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 26 | S532974432213 | Support gauche | Disponible | Voir la pièce |
| 27 | N309578012 | Vis | Disponible | Voir la pièce |
| 28 | N309503005 | Vis | Disponible | Voir la pièce |
| 29 | N309019514 | Vis | Disponible | Voir la pièce |
| 30 | S532097464993 | Ressort | Disponible | Voir la pièce |
| 31 | S532974432233 | Support droit | Disponible | Voir la pièce |
| 32 | N309315011 | Vis | Disponible | Voir la pièce |
| 33 | S532085415813 | Tôle support | Disponible | Voir la pièce |

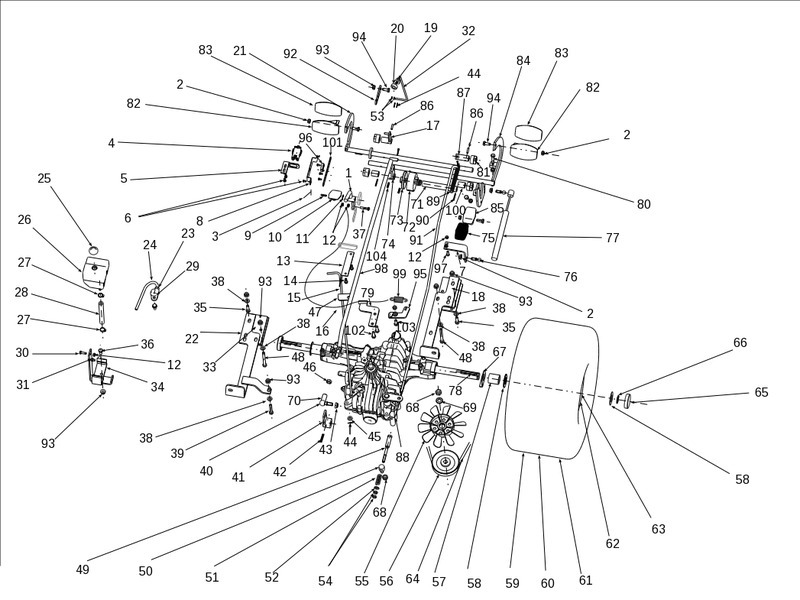

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 2 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | N532150994 | Interrupteur | Disponible | Voir la pièce |
| 5 | S532113405003 | Support | Disponible | Voir la pièce |
| 6 | N309315012 | Vis | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | N315238050 | Pivot | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 13 | S532113308233 | Couvercle | Disponible | Voir la pièce |
| 14 | N309315010 | Vis | Disponible | Voir la pièce |
| 15 | N532150722 | Tige | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | S532980365363 | Support | Disponible | Voir la pièce |
| 18 | S532113408013 | Support | Disponible | Voir la pièce |
| 19 | N273192027 | Rondelle | Disponible | Voir la pièce |
| 20 | N532150993 | Rondelle | Disponible | Voir la pièce |
| 21 | S532980442503 | Pédale frein | Disponible | Voir la pièce |
| 22 | S532913369613 | Support | Disponible | Voir la pièce |
| 23 | N311120538 | Ecrou M 8X1 | Disponible | Voir la pièce |
| 24 | S532082402163 | Tuyau | Disponible | Voir la pièce |
| 25 | N532150374 | Bouchon réservoir huile | Disponible | Voir la pièce |
| 26 | N532150916 | Réservoir | Disponible | Voir la pièce |
| 27 | N548241016 | Clips | Disponible | Voir la pièce |
| 27 | N548241016 | Clips | Disponible | Voir la pièce |
| 28 | S532199202423 | Tuyau | Disponible | Voir la pièce |
| 29 | S532082472073 | Flasque | Disponible | Voir la pièce |
| 30 | N309503548 | Vis | Disponible | Voir la pièce |
| 31 | S532113414193 | Support réservoir | Disponible | Voir la pièce |
| 32 | N532980140 | Frein | Disponible | Voir la pièce |
| 33 | S532013312113 | Rondelle | Disponible | Voir la pièce |
| 34 | N532150375 | Support réservoir | Disponible | Voir la pièce |
| 35 | N309501571 | Vis | Disponible | Voir la pièce |
| 35 | N309501571 | Vis | Disponible | Voir la pièce |
| 36 | N309203503 | Vis M8X16 | Disponible | Voir la pièce |
| 37 | - | N | Non reliée | |
| 38 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 38 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 39 | N309201519 | Vis | Disponible | Voir la pièce |
| 40 | N442073003 | Connection | Disponible | Voir la pièce |
| 41 | N532150726 | Bras | Disponible | Voir la pièce |
| 42 | N311338517 | Pivot | Disponible | Voir la pièce |
| 43 | N311129516 | Ecrou | Disponible | Voir la pièce |
| 44 | N311338513 | Pivot | Disponible | Voir la pièce |
| 44 | N311338513 | Pivot | Disponible | Voir la pièce |
| 45 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 46 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 47 | S532113408003 | Support | Disponible | Voir la pièce |
| 48 | N309501567 | Vis M 8X90 | Disponible | Voir la pièce |
| 48 | N309501567 | Vis M 8X90 | Disponible | Voir la pièce |
| 49 | N309599043 | Vis | Disponible | Voir la pièce |
| 50 | S532090164473 | Vis | Disponible | Voir la pièce |
| 51 | N315231171 | Ressort | Disponible | Voir la pièce |
| 52 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 53 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 54 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 55 | N532150760 | Ventilateur | Disponible | Voir la pièce |
| 56 | N532150415 | Poulie | Disponible | Voir la pièce |
| 57 | S532195203703 | Entretoise | Disponible | Voir la pièce |
| 58 | S532092208083 | Rondelle | Disponible | Voir la pièce |
| 58 | S532092208083 | Rondelle | Disponible | Voir la pièce |
| 59 | N532940139 | Roue arrière | Disponible | Voir la pièce |
| 60 | N274161024 | Pneu arrière | Disponible | Voir la pièce |
| 61 | N000532133 | Chambre à air | Disponible | Voir la pièce |
| 62 | N325111020 | Disque | Disponible | Voir la pièce |
| 63 | N000532135 | Valve complete | Disponible | Voir la pièce |
| 64 | N272731225 | Frein | Non reliée | |
| 65 | N532151024 | Couvercle | Disponible | Voir la pièce |
| 66 | N311732024 | Bague de protection | Disponible | Voir la pièce |
| 67 | S532092208553 | Rondelle | Disponible | Voir la pièce |
| 68 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 68 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 69 | N311212507 | Rondelle | Disponible | Voir la pièce |
| 70 | N442073006 | Ressort clip | Disponible | Voir la pièce |
| 71 | - | N | Non reliée | |
| 72 | - | N | Non reliée | |
| 73 | - | N | Non reliée | |
| 74 | S532980364823 | Bras | Disponible | Voir la pièce |
| 75 | N273151011 | Couverture | Disponible | Voir la pièce |
| 76 | N315238037 | Pivot | Disponible | Voir la pièce |
| 77 | N532150169 | Support ressort | Disponible | Voir la pièce |
| 78 | S532092312243 | Ressort | Disponible | Voir la pièce |
| 79 | - | N | Non reliée | |
| 80 | N309203506 | Vis | Disponible | Voir la pièce |
| 81 | N722643023 | Bague | Disponible | Voir la pièce |
| 82 | S532980512573 | Pedale | Disponible | Voir la pièce |
| 82 | S532980512573 | Pedale | Disponible | Voir la pièce |
| 83 | N273151001 | Couverture | Disponible | Voir la pièce |
| 83 | N273151001 | Couverture | Disponible | Voir la pièce |
| 84 | S532980442543 | Levier | Disponible | Voir la pièce |
| 85 | S532980512583 | Pedale | Disponible | Voir la pièce |
| 86 | N311338516 | Pivot | Disponible | Voir la pièce |
| 86 | N311338516 | Pivot | Disponible | Voir la pièce |
| 87 | S532980365183 | Patte complete | Disponible | Voir la pièce |
| 88 | N532991054 | Transmission | Disponible | Voir la pièce |
| 89 | N315231161 | Ressort | Disponible | Voir la pièce |
| 90 | N311338517 | Pivot | Disponible | Voir la pièce |
| 91 | N532150723 | Connecteur | Disponible | Voir la pièce |
| 92 | S532037322233 | Crochet | Disponible | Voir la pièce |
| 93 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 93 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 93 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 93 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 93 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 94 | N309503518 | Vis | Disponible | Voir la pièce |
| 94 | N309503518 | Vis | Disponible | Voir la pièce |
| 95 | - | N | Non reliée | |
| 96 | - | N | Non reliée | |
| 97 | N309503548 | Vis | Disponible | Voir la pièce |
| 98 | N532980130 | Levier de contrôle | Disponible | Voir la pièce |
| 99 | - | N | Non reliée | |
| 100 | S532195203493 | Entretoise | Disponible | Voir la pièce |
| 101 | - | N | Non reliée | |
| 102 | - | N | Non reliée | |
| 103 | - | N | Non reliée | |
| 104 | N315238037 | Pivot | Disponible | Voir la pièce |

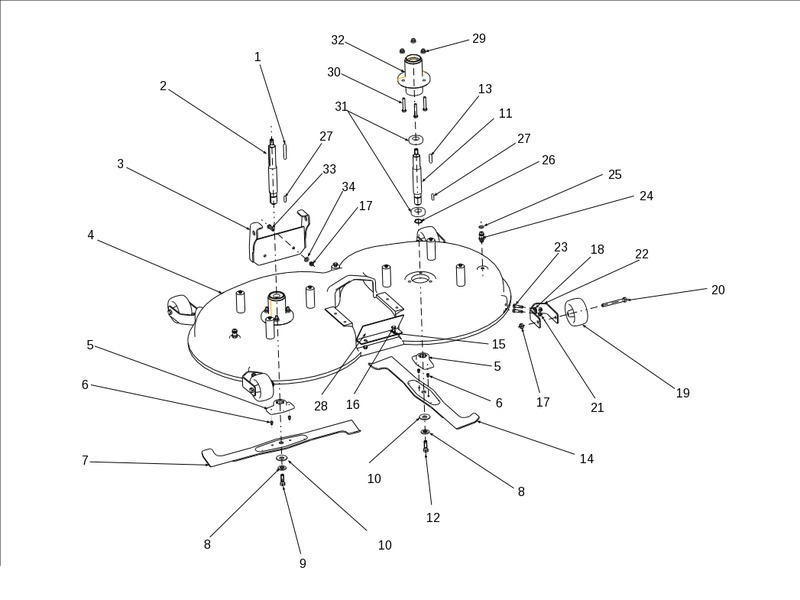

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N311726088 | Clavette | Disponible | Voir la pièce |
| 2 | S532038128123 | Arbre | Disponible | Voir la pièce |
| 3 | S532913413203 | Support | Disponible | Voir la pièce |
| 4 | S532050472093 | Carter | Disponible | Voir la pièce |
| 5 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 5 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 6 | N532980077 | Axe de sécurité | Disponible | Voir la pièce |
| 6 | N532980077 | Axe de sécurité | Disponible | Voir la pièce |
| 7 | S532050422593 | Lame gauche | Disponible | Voir la pièce |
| 8 | N532150519 | Rondelle | Disponible | Voir la pièce |
| 8 | N532150519 | Rondelle | Disponible | Voir la pièce |
| 9 | N309599017 | Vis | Disponible | Voir la pièce |
| 10 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 10 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 11 | S532038128133 | Arbre | Disponible | Voir la pièce |
| 12 | N309599008 | Vis G | Disponible | Voir la pièce |
| 13 | N311726086 | Clavette | Disponible | Voir la pièce |
| 14 | S532050422603 | Lame droite | Disponible | Voir la pièce |
| 15 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 16 | N309503518 | Vis | Disponible | Voir la pièce |
| 17 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 17 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 18 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 19 | N532940128 | Roulette | Disponible | Voir la pièce |
| 20 | N309501567 | Vis M 8X90 | Disponible | Voir la pièce |
| 21 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 22 | S532013425163 | Support de roulette | Disponible | Voir la pièce |
| 23 | N309503515 | Vis | Disponible | Voir la pièce |
| 24 | N532150533 | Attache rapide | Disponible | Voir la pièce |
| 25 | N273111057 | Bague | Disponible | Voir la pièce |
| 26 | N311733014 | Arret | Disponible | Voir la pièce |
| 27 | N311726014 | Clavette | Disponible | Voir la pièce |
| 27 | N311726014 | Clavette | Disponible | Voir la pièce |
| 28 | S532913312133 | Support complet | Disponible | Voir la pièce |
| 29 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 30 | N532150289 | Vis M8X50 | Disponible | Voir la pièce |
| 31 | N324162060 | Roulement | Disponible | Voir la pièce |
| 32 | S532038523833 | Palier | Disponible | Voir la pièce |
| 33 | N309503515 | Vis | Disponible | Voir la pièce |
| 34 | - | N | Non reliée |

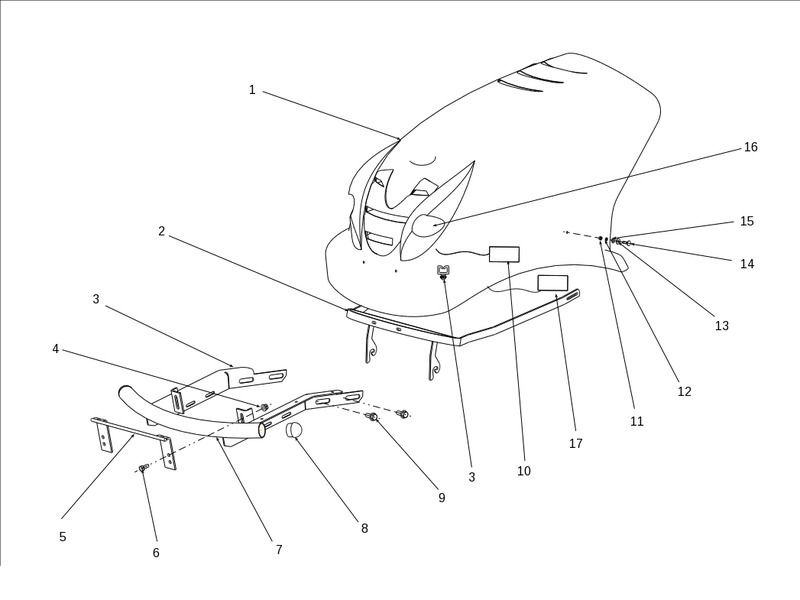

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532918493633 | Capot moteur | Disponible | Voir la pièce |
| 2 | S532913473553 | Support capot | Disponible | Voir la pièce |
| 3 | N321841071 | Attache câble | Disponible | Voir la pièce |
| 3 | N321841071 | Attache câble | Disponible | Voir la pièce |
| 4 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 5 | S532913402953 | Support | Disponible | Voir la pièce |
| 6 | N309503512 | Vis | Disponible | Voir la pièce |
| 7 | S532918452103 | Pare-choc | Disponible | Voir la pièce |
| 8 | N321841087 | Bouchon | Disponible | Voir la pièce |
| 9 | N309578529 | Vis | Disponible | Voir la pièce |
| 10 | N443953003 | Douille d | Disponible | Voir la pièce |
| 11 | N311120506 | Ecrou M 5 | Disponible | Voir la pièce |
| 12 | N311214507 | Rondelle 5 | Disponible | Voir la pièce |
| 13 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 14 | N309019520 | Vis M 5X20 Zinc | Disponible | Voir la pièce |
| 15 | N311212511 | Rondelle 5.3 | Disponible | Voir la pièce |
| 16 | N347224008 | Ampoule 1 | Disponible | Voir la pièce |
| 17 | N341271122 | Faisceau | Disponible | Voir la pièce |

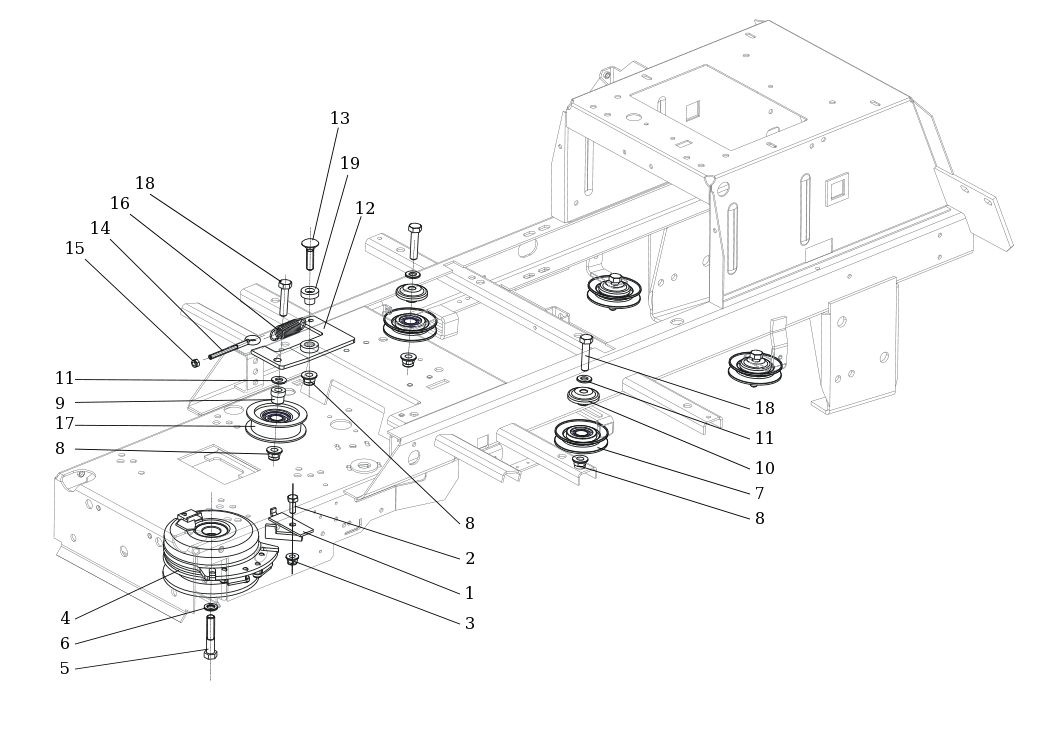

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532936362163 | Lamelle d | Disponible | Voir la pièce |
| 2 | N309503518 | Vis | Disponible | Voir la pièce |
| 3 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 4 | N000532010 | Embrayage | Non reliée | |
| 5 | N309579509 | Vis | Disponible | Voir la pièce |
| 6 | N311219516 | Rondelle | Disponible | Voir la pièce |
| 7 | N532150824 | Poulie | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 9 | S532094214183 | Bague | Disponible | Voir la pièce |
| 10 | N532151119 | Protection | Disponible | Voir la pièce |
| 11 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | S532913322763 | Support | Disponible | Voir la pièce |
| 13 | N309019529 | Vis | Disponible | Voir la pièce |
| 14 | N309578523 | Vis | Disponible | Voir la pièce |
| 15 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | N315231111 | Ressort | Disponible | Voir la pièce |
| 17 | N532150733 | Poulie | Disponible | Voir la pièce |
| 18 | N309203544 | Vis | Disponible | Voir la pièce |
| 18 | N309203544 | Vis | Disponible | Voir la pièce |
| 19 | S532094214513 | Bague | Disponible | Voir la pièce |

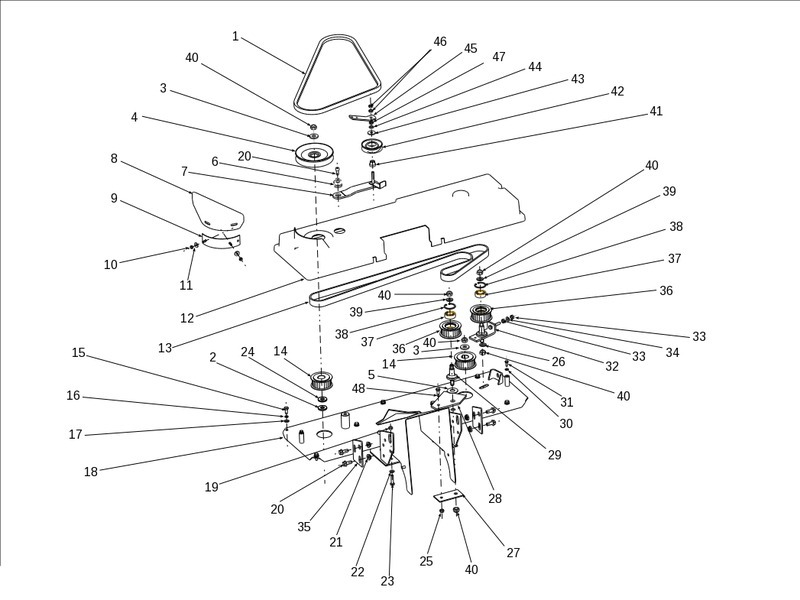

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N272731194 | Courroie | Disponible | Voir la pièce |
| 2 | S532092208053 | Rondelle | Disponible | Voir la pièce |
| 3 | S532092207273 | Rondelle | Disponible | Voir la pièce |
| 3 | S532092207273 | Rondelle | Disponible | Voir la pièce |
| 4 | N532150273 | Poulie | Disponible | Voir la pièce |
| 5 | S532092207703 | Rondelle | Disponible | Voir la pièce |
| 6 | S532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | S532913422403 | Support complet | Disponible | Voir la pièce |
| 8 | N532150559 | Couvercle | Disponible | Voir la pièce |
| 9 | S532985402733 | Joint | Disponible | Voir la pièce |
| 10 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | N311212516 | Rondelle | Disponible | Voir la pièce |
| 12 | N532150328 | Protection courroie | Disponible | Voir la pièce |
| 13 | N272211007 | Courroie crantée | Disponible | Voir la pièce |
| 14 | N532150861 | Poulie | Disponible | Voir la pièce |
| 14 | N532150861 | Poulie | Disponible | Voir la pièce |
| 15 | N309503518 | Vis | Disponible | Voir la pièce |
| 16 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 18 | S532985423483 | Plaque | Disponible | Voir la pièce |
| 19 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 20 | N309578529 | Vis | Disponible | Voir la pièce |
| 20 | N309578529 | Vis | Disponible | Voir la pièce |
| 21 | N311129522 | Ecrou | Disponible | Voir la pièce |
| 22 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | N309503543 | Vis | Disponible | Voir la pièce |
| 24 | N311219497 | Rondelle 25X35X1 | Disponible | Voir la pièce |
| 25 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 26 | S532092207533 | Rondelle | Disponible | Voir la pièce |
| 27 | S532092303963 | Support | Disponible | Voir la pièce |
| 28 | S532096303973 | Support | Disponible | Voir la pièce |
| 29 | N532150828 | Goujon | Disponible | Voir la pièce |
| 30 | N311212516 | Rondelle | Disponible | Voir la pièce |
| 31 | N309503508 | Vis | Disponible | Voir la pièce |
| 32 | S532914412323 | Levier | Disponible | Voir la pièce |
| 33 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 33 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 34 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 35 | S532113308933 | Plaquette | Disponible | Voir la pièce |
| 36 | N532150837 | Poulie | Disponible | Voir la pièce |
| 36 | N532150837 | Poulie | Disponible | Voir la pièce |
| 37 | N324162098 | Roulement | Disponible | Voir la pièce |
| 37 | N324162098 | Roulement | Disponible | Voir la pièce |
| 38 | N311733079 | Arret | Disponible | Voir la pièce |
| 38 | N311733079 | Arret | Disponible | Voir la pièce |
| 39 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 39 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 40 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 41 | S532093212633 | Pivot | Disponible | Voir la pièce |
| 42 | N532150784 | Compensateur | Non reliée | |
| 43 | N311212508 | Rondelle | Disponible | Voir la pièce |
| 44 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 45 | S532113402353 | Levier | Disponible | Voir la pièce |
| 46 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 47 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 48 | N309503512 | Vis | Disponible | Voir la pièce |

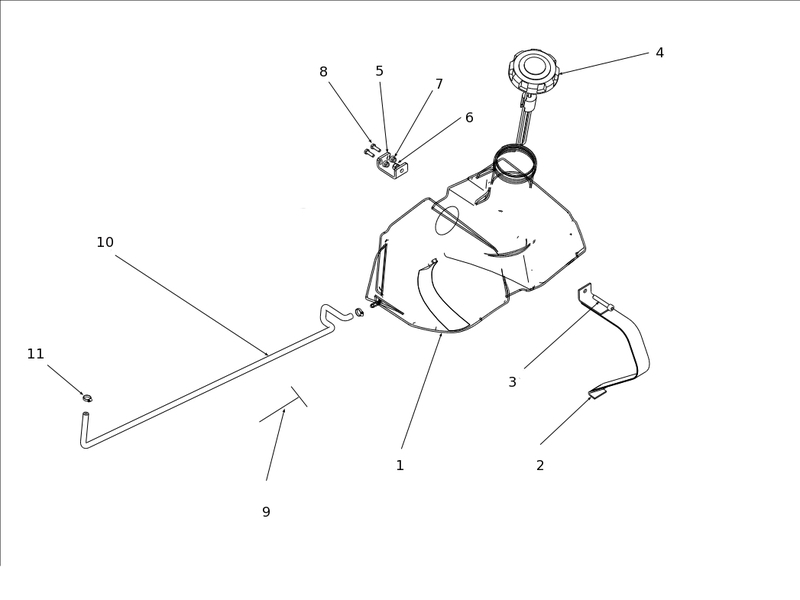

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N321841088 | Bouchon | Disponible | Voir la pièce |
| 2 | S532013425663 | Support | Disponible | Voir la pièce |
| 3 | N309503574 | Vis M 8X50 | Disponible | Voir la pièce |
| 4 | N321841088 | Bouchon | Disponible | Voir la pièce |
| 5 | S532013425673 | Support | Disponible | Voir la pièce |
| 6 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 8 | N309503548 | Vis | Disponible | Voir la pièce |
| 9 | N532150207 | Tige | Disponible | Voir la pièce |
| 10 | S532199202463 | Tuyau | Disponible | Voir la pièce |
| 11 | N000532058 | Agrafe | Disponible | Voir la pièce |
